空气净化器风量测试台(风量测量装置试验台)厂家技规书

1. 目的建立洁净室风量检测的标准操作程序。

2．适用范围本规程适用于洁净室风量和换气次数的检测。

3. 职责洁净区风量检测人员执行本规程。

4. 工作程序（1）风量检测必须首先进行，各项净化效果都是在设计的风量下获得。

（2）检测前必须检查风机运行是否正常。

（3）万级和十万级洁净室检测风量和换气次数。

4.1 检测方法与仪器操作4.1.1洁净室风量的检测每一洁净室装有过滤器的送风口进行风量测试。

如果洁净室有多个送风口，每个送风口单独测试，将每个送风口的风量相加，计算出总风量。

（洁净室风口数及面积见表1）。

风口数为n，第1个送风口风量为A1，第2个送风口风量为A2，第n个送风口风量为An。

总风量（m3/h）= A1+A2+…+An4.1.2换气次数计算单位时间内室内空气的更换次数，即通风量与容积的比值。

换气次数（次/h）= 总风量/房间容积4.2检测仪器组成与安装4.2.1风量罩组成加野MODEL6705风量罩由风罩（标配610×610 mm）、玻璃纤维支杆、便携把手、底座（含16个测量点）及测量仪主机组成。

4.2.2支杆安装将一根支杆的一端插入到支杆安装槽内如下图①，将另一端插入到框架角如下图②（框架角的位置参考下图③）。

剩余3根支杆安装位置参考下图③，安装步骤同上。

支杆要交叉安装，支杆拆卸顺序与之相反。

版本V1.0 文件名称风量检测标准操作规程页码4.2.3便携把手安装便携把手安装顺序参考下图，其拆卸顺序与之相反。

4.3检测仪器操作4.3.1开机前准备：确认风量罩已按要求安装好。

测量仪主机确认有电，用4节AA型电池供电。

4.3.2开机：按住“ POWER”键 2 秒钟，进入测试主界面。

4.3.3风量检测：按键操作包括测量仪主机上的按键操作及底座按键操作。

底座左键，此按键用于控制风量测试的开始、停止。

底座右键，此按键用于控制风量测试值的保存。

在测试设置中确认测试模式为“ Single”，实际、标准风量设置为“Std”。

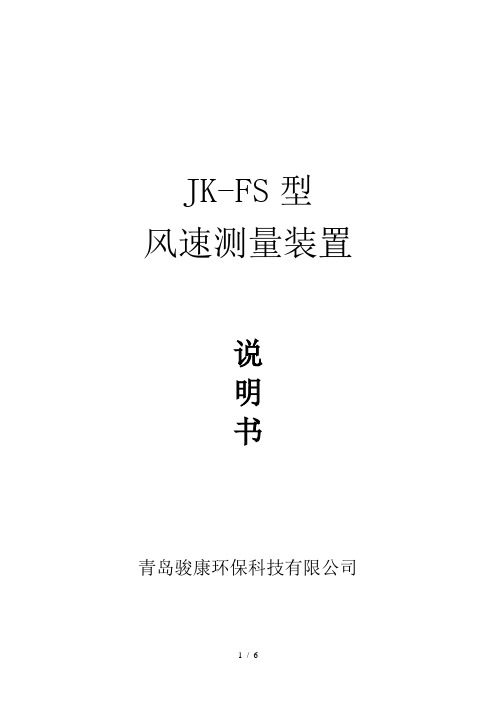

JK-FS型风速测量装置说明书青岛骏康环保科技有限公司用户须知尊敬的用户，欢迎您使用我公司生产的JK-FS型风速测量装置。

本说明书是该产品的安装、调试及使用说明，也是现场实际操作的必读手册！请您在安装及使用该产品之前，务必仔细阅读本说明书，以便安装、调试并用好此产品，使其发挥应有的作用。

如有不清楚之处，可与我公司联系；联系地址及电话详见每页页面下的信息。

JK-FS 型风速测量装置一、产品介绍JK-FS 型风速测量系统由我公司研发生产，并获得实用新型专利，广泛应用于冶金、发电、水泥等行业的风速测量。

主要使用场所：锅炉一、三次风管道内风速或其他风速测量场所。

二、工作原理当被测气体流动时，迎着气体流向的靠背管测得气体压力为“全压”，背着气体流向的靠背管测得的气体压力为“静压”，全压和静压之差称为“差压”，风速越大，差压越大；风速与差压的关系符合伯努利方程。

风速计算公式 V=KρPd2其中：V-风速（米/秒）Pd-动压（帕） Pd=2500（Id-4）/16 Id-差压变送器输出电流（毫安） K-靠背管标定系数 ρ-空气密度 ρ=ρ0T+273273ρ0 =1.293kg/m 3T-一次风风温（摄氏度）三、产品特点● 靠背管采用刚玉99保护套管，耐磨性极高，使用寿命长。

● 具有自清灰功能，防止粉尘堵塞。

● 风速测量装置无“+”“-”极性安装要求。

● 差压变送器是实用新型专利产品，并取得《制造计量器具许可证》。

四、技术指标差压变送器使用环境湿度45%～85%RH差压变送器电源电压DC 24V±10%差压变送器输出方式DC 4－20mA差压变送器接线方式二线制差压变送器测量精度±0.5%、±1.0%差压变送器防护等级IP65差压变送器防爆等级本安型差压变送器量程0-2kPa、5kPa、10kPa、20kPa靠背管测量装置插入深度L=400mm（标准型），可根据要求定做被测介质温度-50～260℃（标准型）被测介质压力＜20KPa被测介质流速＜50m/s五、接线方式CDM型差压变送器可与任何DC 4-20mA输入的指示、记录与调节仪表、PLC、DCS及计算机等组成系统，电源由外部提供。

洁净室风速风量与换气次数测试规程洁净室（区）是一种具有高洁净度的环境，用来控制微粒、细菌、病毒、有机以及无机有害物质等污染物质的标准，对于许多行业，如制药、生物医药、电子、食品等行业都有着重要的应用。

为了确保洁净室（区）的洁净度能够达到所需的标准，需要进行风速、风量以及换气次数的测试。

本文将介绍洁净室（区）风速、风量和换气次数的测试规程。

一、洁净室（区）风速测试规程1.测量仪器的选择：根据洁净室（区）风速的特点，选择合适的仪器进行测试，常见的仪器有风速仪、静压差仪等。

2.测量点的选择：在洁净室（区）内选择一系列位置作为测量点，保证能够全面覆盖洁净室（区）内的各个区域。

3.测试方法：a.定时采样法：在一定时间内记录风速仪的读数，取平均值作为该点的风速。

b.连续记录法：在一定时间内持续记录风速仪的读数，计算每个时段的平均风速值。

c.手持风速仪法：使用手持风速仪在各个测点进行测量，记录风速读数。

4.测试时间和频率：根据洁净室（区）的使用情况，制定测试时间和频率，一般情况下建议至少每月进行一次测试。

5.结果分析与判定：根据洁净室（区）风速的标准要求，对测试结果进行分析，判断是否符合要求，如不符合要求，需要进行相应的调整和改进。

二、洁净室（区）风量测试规程1.测量仪器的选择：根据洁净室（区）风量的特点，选择合适的仪器进行测试，常见的仪器有风量计、流量计等。

2.测量方法：a.平均风速法：根据洁净室（区）的尺寸和平均风速计算风量。

b.静压差法：根据洁净室（区）内外的静压差和洁净室（区）的面积计算风量。

c.烟雾法：使用烟雾发生器观察洁净室（区）内的烟雾扩散时间和区域的面积，计算风量。

3.测试时间和频率：根据洁净室（区）的使用情况，制定测试时间和频率，一般情况下建议至少每季度进行一次测试。

4.结果分析与判定：根据洁净室（区）风量的标准要求，对测试结果进行分析，判断是否符合要求，如不符合要求，需要进行相应的调整和改进。

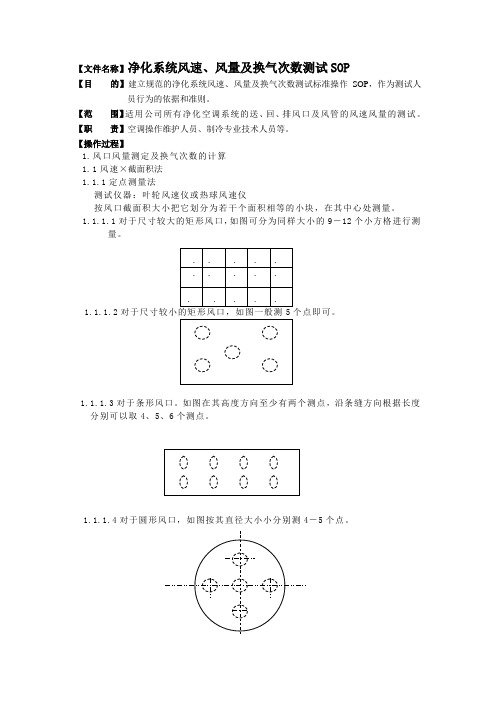

【文件名称】净化系统风速、风量及换气次数测试SOP【目的】建立规范的净化系统风速、风量及换气次数测试标准操作SOP，作为测试人员行为的依据和准则。

【范围】适用公司所有净化空调系统的送、回、排风口及风管的风速风量的测试。

【职责】空调操作维护人员、制冷专业技术人员等。

【操作过程】1.风口风量测定及换气次数的计算1.1风速×截面积法1.1.1定点测量法测试仪器：叶轮风速仪或热球风速仪按风口截面积大小把它划分为若干个面积相等的小块，在其中心处测量。

1.1.1.1对于尺寸较大的矩形风口，如图可分为同样大小的9－12个小方格进行测量。

1.1.1.21.1.1.3对于条形风口。

如图在其高度方向至少有两个测点，沿条缝方向根据长度分别可以取4、5、6个测点。

1.1.1.4对于圆形风口，如图按其直径大小小分别测4－5个点。

风口平均风速按下式计算：V平＝（v1＋V2＋……＋vn）／n（m／s）式中V1，v2……Vn－各测点风速m／sn―测点总数个风口的风量L按下式计算：L＝3600Fv m3／H式中F－风口通风面积 m2v－测得的风口平均风速 m／s房间换气次数N计算N＝（L1＋L2＋……＋Ln）／A×H（次／H）式中：L1＋L2＋……＋Ln－房间各方送风口的风量，m3／HA－房间面积，m2H－房间高度 m1.1.2匀速移动测量法测定仪器：热球风速仪，精度：0.01M/S 量程 0－30M/S，集风筒。

测量方法：用集风筒罩住送风口，测出送风口平均风速。

当风口装有格栅或网格时，可用叶轮风速仪紧贴风口，用均匀移动的方法，按一定路线移动测得整个风截面上的平均风速（如图），此法一般需进行三次，取平均值。

均匀测量移动线图风量可按下式计算L＝C×Vp×(f+F)/2 Vp风口断面的平均速度m/s f风口的轮廓面积M2F风口的有效面积 M2C修正系数，送风口一般取0．96－1．00 送风口为射流时，用叶轮风速仪测定比用热电式风速仪好。

文件制修订记录一、目的：建立洁净区检测风量和风速检测标准操作规程，使操作标准化，规范化。

二、范围：洁净区风量和风速检测。

三、责任人：质量部管理人员、化验室工作人员。

四、管理内容：1、测定条件1.1风量风速检测必须首先进行，净化空调各项效果必须是在设计的风量风速条件下获得。

1.2风量检测前必须检查风机运行是否正常，系统中各部件安装是否正确，有无障碍（如过滤器有无被堵、挡），所有阀门应固定在一定的开启位置上，并且必须实际测量被测风口、风管尺寸。

2、测量仪器2.1测量仪器为智能风速计精密度为0.01以上,校准仪器后进行检测。

2.2FLY-1型的风量仪。

3、测定方法3.1单向流（层流）洁净室：采用室截面平均风速和截面积乘积的方法确定送风量，其中垂直单向流（层流）洁净室的测定截面取距地面0.8ｍ的水平截面；水平单向流（层流）洁净室取距送风面0.5ｍ的垂直截面。

截面上测点间距不应大于2m，测点数应不少于10个，均匀布置。

3.2乱流洁净室：对于安有过滤器的风口，测试时去掉高效过滤器散流罩，将探头调整好方位，贴近高效过滤器滤纸下方，距高效滤纸约15cm，结果稳定后读数，每只高效取四角和中心五个点，取四角点时，取样点距左右边框10～15cm。

3.3对没有安装过滤器的风口，将矩形风管按测定截面分割若干个相等的截面，每个小截面接近正方形，边长不应大于200㎜，测点位于截面中心，测点不少于3个，测定风速。

3.4对按有扩散板的风口，采用风量罩直接测试风口风量，直接将罩子套住风口读数，风量值为m3/h。

4、换气次数计算高效过滤器平均风速=各测点风速之和/测量点数高效过滤器风量(m3/h)L=平均风速v(m/s)×高效过滤器的送风面积S(m2)×3600根据测得的送风量、房间容积计算换气次数的目的是确认洁净室换气次数能否达到标准要求的换气次数。

计算方法：n（次/h）= L1+ L2＋……＋LnA×H式中：n——换气次数(次／h)；L l ，L2，……Ln——房间各送风口的送风量；A——房间面积；H——房间高度。

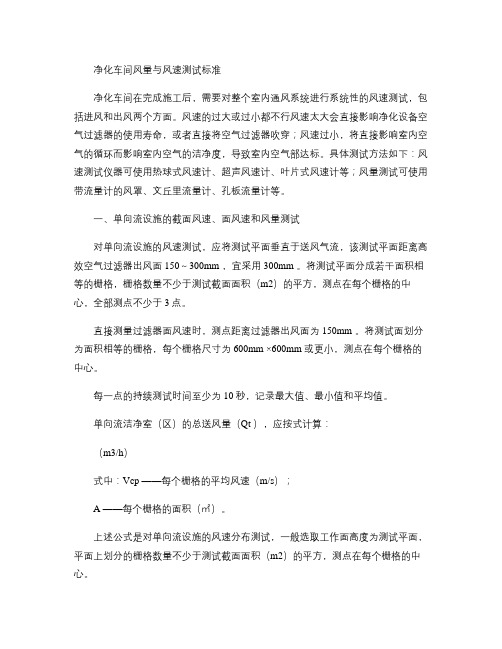

净化车间风量与风速测试标准净化车间在完成施工后，需要对整个室内通风系统进行系统性的风速测试，包括进风和出风两个方面。

风速的过大或过小都不行风速太大会直接影响净化设备空气过滤器的使用寿命，或者直接将空气过滤器吹穿；风速过小，将直接影响室内空气的循环而影响室内空气的洁净度，导致室内空气部达标。

具体测试方法如下：风速测试仪器可使用热球式风速计、超声风速计、叶片式风速计等；风量测试可使用带流量计的风罩、文丘里流量计、孔板流量计等。

一、单向流设施的截面风速、面风速和风量测试对单向流设施的风速测试，应将测试平面垂直于送风气流，该测试平面距离高效空气过滤器出风面150～300mm ，宜采用300mm 。

将测试平面分成若干面积相等的栅格，栅格数量不少于测试截面面积（m2）的平方，测点在每个栅格的中心，全部测点不少于3点。

直接测量过滤器面风速时，测点距离过滤器出风面为150mm 。

将测试面划分为面积相等的栅格，每个栅格尺寸为600mm ×600mm 或更小，测点在每个栅格的中心。

每一点的持续测试时间至少为10秒，记录最大值、最小值和平均值。

单向流洁净室（区）的总送风量（Qt ），应按式计算：（m3/h）式中：Vcp ——每个栅格的平均风速（m/s）；A ——每个栅格的面积（㎡）。

上述公式是对单向流设施的风速分布测试，一般选取工作面高度为测试平面，平面上划分的栅格数量不少于测试截面面积（m2）的平方，测点在每个栅格的中心。

风速分布的不均匀度β０按下列公式计算，一般不应大于０.25β０= s/v式中 v ——各测点风速的平均值；s ——标准差。

风速分布测试宜于空态测试，当安装好工艺设备和工作台时，在其附近测得的数据可能不能反映洁净室本身的特点。

对非单向流设施的风速、风量的测试；1、风口法测试风速、风量：2、风管法测试风量：对于高效空气过滤器或散流器风口上风侧有较长的支风管段，且已有预留孔时，可以采用风管法测试风量，测量断面应位于大于或等于局部阻力部件前3倍管径或长边长和局部阻力部件后5倍管径或长边长的部位。

空调风量测试台操作规范目录1、硬件部分 (3)1.1、说明 (3)1.2、设备功能及要求 (3)1.3、控制参数： (3)1.3.1、风机静压 (3)1.3.2、风机流量 (3)1.4、测量参数 (4)1.4.1、被测风机电参数测试 (4)1.4.2、温度、湿度 (4)1.4.3、大气压力 (4)2、软件部分 (4)2.1、软件图标 (4)2.2、主界面 (4)2.3、新建测试 (5)2.4、调零 (5)2.5、试验信息 (6)2.5.1、被测样机的信息可以保存与调用： (6)2.5.2、工况设置 (6)2.6、手动/自动模式切换 (8)2.7、开始测试 (8)2.8、设置喷嘴 (9)2.9、设置曲线 (9)2.10、接收和删除数据 (10)2.11、停止测试 (10)2.12、报表（可生成excel 与PDF 格式） (11)2.13、语言 (11)2.14、判稳设置 (12)2.15、数据库查看 (12)3、试验台工作原理 (14)1、硬件部分1.1、说明本产品用于测量空调出风口风量。

该设备主要由:风室、电气柜，传感器等部份组成,满足标准 GB1236-2017和AMAC210-16 的要求。

1.2、设备功能及要求重复性精度±2%；温度：-10-60℃；使用湿度湿度：0-95%；风量:10-1000m3/h；静压:-250-800 Pa电压测量；电流测量；功率测量；大气压力、温湿度测量；风室喷嘴参数列表；（差压150-650Pa）1.3.1、风机静压传感器：静压变器；精度：0.075%；范围：[-250，800]Pa/[4-20]mA；控制：PID仪表控制变频器输出；1.3.2、风机流量传感器：差压变送器；精度：0.075%；范围：[0，1000]Pa/[4-20]mA；控制：PID仪表控制变频器输出；1.4、测量参数1.4.1、被测风机电参数测试1>.电压2>.电流3>.功率数据记录：通过数据采集仪采集到计算机；1.4.2、温度、湿度传感器：温湿度变送器温度：-10-60/[4-20]mA湿度：0-100%/[4-20]mA数据记录：通过数据采集仪采集到计机；1.4.3、大气压力传感器：大气压力变送器精度：±0.2%范围：[80，120]KPa/[4，20] mA数据记录：通过数据采集仪采集到计算机；2、软件部分2.1、软件图标在桌面找到如下图标：2.2、主界面软件主界面如下图所示：2.3、新建测试点击文件或者工具栏中新建的图标，如下图所示：2.4、调零选择任意一种试验类型后，软件弹出调零窗口，点击调零按钮，待各项数据归零后，关闭调零窗口，如下图所示：（调零时需保证辅助风机与被测风机为停止状态）2.5、试验信息点击菜单栏的选项，在下拉菜单中选择试验信息，弹出窗口，填写相关信息：2.5.1、被测样机的信息可以保存与调用：2.5.2、工况设置如下图所示。

北京宝云兴业科贸有限公司成立于1998 年，自成立伊始，就秉持着“诚信、执着、创新、快速”的经营理念。

公司以国家相关标准为依据，引进国际先进仪器，以个性化配置方案与完善的服务体系为特色，先后成为国家卫生健康委员会、中国各省市疾控中心、卫生监督所等企事业单位的优质合作伙伴。

连续多年被推举为中国卫生监督协会环境卫生与健康专业委员会副主任委员单位，以及北京教育装备行业协会会员单位。

典型用户：国家卫生健康委员会、浙江省、福建省、安徽省、广西壮族自治区、江西省、辽宁省、河北省卫生厅、中国疾控中心、北京市疾控中心以及各省市卫生监督所、大专院校等单位。

美国TSI 公司成立于1961年，它是全球精密测量仪器设计和生产的行业领导者，出品的室内空气质量检测仪、颗粒物检测仪等都在国际上享有盛誉。

Sun Nuclear 成立于1984年，由一支经验丰富的辐射检测科学家和工程师队伍组成。

公司旨在为社会提供了一种新的测量辐射的方法，在提高了测量质量的同时也简化程序。

Mesalabs 股份有限公司是一家研发、制造及销售为一体的综合型企业，总部位于美国科罗拉多州的丹佛市。

公司主要产品包括监测仪器，数据采集仪器，气体流量校准仪器，环境监测仪及耗材等，仪器广泛应用于工业、实验室及环保等相关领域。

公司简介成功案例合作伙伴COMPANY PROFILESUCCESSFUL CASESPARTNERS美国SKC 公司是世界上最大的空气采样器制造商，是世界空气采样技术的领跑者，距今已有近60年的发展历史。

它向全球用户提供600种以上专业的空气采样产品。

日本理研计器株式会社成立于1939年，是日本知名的上市公司，也是日本首屈一指的气体测试仪器生产商，产品畅销于全球五大洲。

其生产的 FP-30MK2(C)甲醛检测仪，检测方法已被列为中国国标检测方法。

手动采样泵&检气管风速/新风量检测仪甲醛检测仪大气压力表射线检测仪水质检测套装空气采样泵流量校准器温湿度计振动测试仪细菌/病毒微生物采样系统差压计气体检测仪集中空调采样设备便携式B超检测仪在线监测系统采样附件颗粒物检测仪照度计热辐射检测仪撞击式空气微生物采样器室内空气质量检测仪测氡仪噪声检测仪水质检测仪061317263549 01082532 061520273655 05092633 0716252937产品手册 目录THE WHOLE INDUSTRYPRODUCT MANUALS01便携式采样泵（5-5000mL/min）产品特点AirChek Connect 型AirChek Connect 型便携式采样泵可通过蓝牙和USB 两种方式连接手机和电脑的低噪声采样泵。

风量测量试验装置一、产品名称：风量测量试验装置二、公司名称：东莞市环仪仪器科技有限公司三、产品简介：风量测量试验装置是根据IEC标准并采用日本先进技术研发制造的风量测试系统。

四、基本测试原理是：在测试风洞中模拟试品的实际工作状态（由辅助风机使试品出风口压力与要求的一致），然后测出风洞中喷嘴两侧的气压差，再由标准公式计算出此时对应的风速，最后乘以喷嘴面积和相关流量系数而得出风量。

该装置采用计算机自动测控方式，只需人工安装试品和更换喷嘴，测试一台试品全过程只需十分钟。

可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。

还可以对试品在吸入和排出。

两种状态下进行测试。

具有方便快捷、稳定可靠、重现性好等特点。

满足相关产品的科研和生产过程中测试使用。

1.产品名称：风量测量试验装置2.型号规格： LSK-0665、LSK－06663.标准依据: GB/T14806和IEC61591以及相关产品标准。

4.适用产品: 散热风机、轴流扇、换气扇、吸油烟机等。

五、总体方案本方案不包括试验室建筑结构部分,该部分由用户根据标准要求自行建造。

1.试验室一般要求尺寸：4500（宽）×6000）（长）×2800（高）mm以上。

2.墙壁：光滑平整，没有影响气流的开孔（空调开孔不应直吹）。

3.地面：应保持地面平整。

4.温湿度：风量测量时试验室空气温度为 20℃±5℃、湿度为 30%-80%（用户自备空调器或除湿机）。

5.大气压：海拔不超过1000米的普通大气环境。

六、测试系统1、主要构成：风量测试风洞、辅助风机及风门调节机构、测控电气柜（包括变频电源、电参数测量仪、压力变送器、转速表等）、品牌电脑、打印机、试品升降台、试品安装法兰及测试风管。

2、系统功能：由计算机提示输入试品参数和测试相关数据后，便可实现全部自动测控功能：包括、风量测量；电压、电流、功率测量；转速测量、温湿度和大气压测量、测试过程提示、数据表格、相关曲线等。

风量仪的技术标准
风量仪采用皮托管式原理,对风压进行多点、多次自动检测，产生平均风量（m3/h）具有正确、快速、简便的特点，广泛应用于暖通空调、净化技术等行业进行风口和管道风量的直接测定，从而对集中空调的风量实施综合管理及温度、湿度、洁净度等参数的自动控制。

技术参数：
基本功能：液晶显示，配有打印接口，内置式电池可持续工作达30小时，
断电后不丢失数据（4H内）。

测量范围：150～3500m3/h
相对误差：满量程±5%F.S
自身阻力：≤5Pa
自动储存：1000个风口的风量值
使用环境条件：
1、温度：5～35℃；
2、相对湿度：15%～70%RH；
3、严禁测量腐蚀性气体。

标准配件：
1、风罩：570×570(mm)830×830(mm)；
2、7.2V电池及充电器。

3、可调式托架；
4、外置打印机；
5、数据分析软件。

为了方便客户现场检测工作，我们专门配备了移动式支架，可升高2.2m,（含风量仪本体1m）,整体可升至3.2m。

风量仪可以进行送风口和回风口的测量，为测试带来便利。

每一台风量仪的出厂都通过严格的0.5级标准风洞标定装置进行多点风量校正。
