学生实验报告实验课程名称:发动机试验技术_______________开课实验室:内燃机实验室2013年5月29日目录一、试验目的二、试验内容1.试验依据2.试验条件3.试验仪器设备4.试验样机5.试验内容与方案(1)交变负荷试验(2)混合负荷试验(3)全速负荷试验(4)冷热冲击试验(5)活塞机械疲劳试验(6)活塞热疲劳试验三、试验进度安排四、试验结果的提供摘要国外在可靠性试验方面己做了许多有益的研究工作,但到目前为止尚未形成统一的试验方法,而且考虑到该试验的非普遍性及技术保密性,将来也不可能形成统一的试验规范。
相对于热疲劳研究状况来讲,国内对机械疲劳的研究还比较少。
为适应发动机比功率和排放法规日益提高的苛刻要求,发动机面临着更高机械负荷和热负荷的严峻考验。
国内高强化发动机最大爆发压力已超过22 Mpa。
活塞的机械疲劳损伤主要体现在销孔、环岸等部位。
活塞环岸、销座及燃烧室等部位由于在较高的工作温度下承受着高频冲击作用的爆发压力,润滑状况较差,摩擦磨损,其他破坏可靠性的腐蚀磨损(缸套一环换向区、排气门/排气门座锥面等)、疲劳磨损(挺杆、轴瓦、齿轮表面等)、微动磨蚀(轴瓦钢背、飞轮压紧处、飞轮壳压紧处、湿缸套止口处等)、电蚀(火花塞电极等)和穴蚀(水泵叶轮等)这些都是可靠性试验的主要目标,也是实施可靠性设计、试验研究的重点部位。
众所周知,在内燃机整机上进行零部件可靠性试验成本昂贵。
本文将参照原有的可靠性试验方法,通过看一些关于可靠性的零部件加速寿命实验技术制定一种评价内燃机可靠性的考核规范,包括活塞机械疲劳试验和活塞热疲劳试验,可迅速做出其可靠性恰当的评价,可以降低研发成本、缩短研发时间。
一、试验目的1通过理解内燃机可靠性评估,评定发动机的可靠性。
1.1了解评估的多种理论方法,如数学模型法、上下限法、相似设备法、蒙特卡洛法、故障分析(包括故障模式影响分析和故障树分析)等。
并掌握故障分析法。
1.2学会可靠性试验评估,为进行可靠性设计奠定基础理论,为发动机及相关零部件提供测试、验证以及改进的技术支持。
典型发动机试验室的设计内容发动机测试台架系统,涵盖了测功,排放,标定,燃烧分析几大功能,几乎可以完成发动机及动力系统所有的测试试验。
通过建设发动机试验室,可以进一步提高发动机的研制开发能力,设计制造能力、检测能力。
可以深入研究汽车动力系统的功率、振动噪声的匹配控制技术研究、汽车动力系统的电子控制技术、研究开发汽车燃油经济性控制及试验研究、汽车尾气排放控制技术研究等。
为企业的技术需求提供强有力的支撑。
典型的AVL测功设备主要由以下几个部分组成:a)动态交流电力测功机系统;b)发动机排放分析系统;c)发动机标定工具;d)发动机燃烧分析系统;随着国际间能源和环境压力俱增,当代汽车技术的发展将围绕着节能、环保及安全三大核心主题不断取得突破,在具备舒适性、操控性、多功能、个性化等方面性能的同时,进一步降低成本,增强竞争力。
本着与时俱进和持久发展的理念,紧跟国际汽车主流技术发展的脚步,通过掌握发动机节能、环保、以及电子信息技术等关键技术,以期形成较强的研究能力。
为建设高水平的发动机试验室提出了很高的要求。
在工厂发动机生产装配完成后,全部需要进行磨合试验,然后通常再按照1%的比例进行性能试验。
典型试验室一般按照如下要求进行设计。
1.设计内容和范围发动机试验室建设内容序号 建设内容 数量 参考面积m2备 注1 发动机试验间 1间 35-40 框架抗爆墙和顶面结构顶面泄爆孔或侧面泄爆试验间四面墙和顶面安装吸音材料层及孔板2 控制间 1间 20-25 吊顶高3.6米3 准备间 1间 60-80 可以不吊顶4 CO2气瓶间 1间 10-12 可以不吊顶5 隔离变压器间 1间 15-25 可以不吊顶6 水泵房+冷却塔 1间 20-25 可以不吊顶7 油料间 1间 15-18 可以不吊顶8 空压机室 1间 10-20 可以不吊顶9 标气间 2间 12-15 可以不吊顶10 暖通设备间 1间 150 可以不吊顶2. 设计要求工艺专业要按照发动机试验室建设的特点,主要负责提出围绕试验室功能的各个房间之间的关系和位置。
试验室柴油发动机试验台架技术方案xxxx公司2013年xx月xx日公司公司是一家拥有完善的自动化控制系统产品开发、生产、销售、服务结构体系的企业,本公司专业从事工业自动化系统、建筑物自动化监控系统、智能小区管理系统的设计、产品生产、工程安装、系统调试、技术支持等一系列服务。
本公司技术实力雄厚、工程经验丰富、质量优良,有一批具有专业自控技术和软件经验的一流技术人员,能为用户提供高性价比自动化产品一体化解决方案。
本公司的产品以其技术先进、开放灵活、高性价比的特点,已经在化工、冶金、电力、电子、测控、楼宇自控等领域得到广泛的应用。
一、台架试验室规划1、试验室布置2、供电(气)系统3、冷却水系统(测功机冷却水系统,发动机冷却水系统)4、通风系统5、发动机进气与排气系统6、消声与隔震7、燃油,机油供给系统8、安全防范(消防)与图像监控系统9、测功机、油耗仪、烟度仪10、计算机测试系统二、试验目的与依据2.1目的安装在试验台上的发动机能模拟标准的使用条件或尽可能地接近标准使用条件;便于安装、调整、检查和更换发动机;有良好的通风、消音、消烟、隔振设施,尽可能改善试验人员的工作条件。
通过对台架的设计、制造、安装,完成发动机出厂测试试验,出厂试验基于发动机在各种试验工况下监控其运行参数,与发动机出厂试验规范数据对比,检查测试数据有效性完成出厂试验,生成出厂测试报告。
试验过程记录数据项目包括以下:1、发动机磨合2、发动机额定工况3、发动机最大扭矩工况4、电子工况5、怠速工况测试参数包括以下发动机的转速、扭矩、油耗、温度、压力等参数的测量精度不低于标准中规定的要求试验台一体原则,能完成多功能的整体试验。
2.2依据标准《发动机性能试验方法》GB/T18297-2001《发动机可靠性试验方法》GB/T19055-2003《工业自动化仪表工程施工及验收规范》(GBT 93-86)《自动化仪表安装工程质量检验标准》(GBJ 132-90)《电器装置安装工程电缆线路施工及验收规范》(GB 50168-92)《大楼通用综合布线系统》(YD/T925.1-97)《电气装置安装工程施工及验收规范》(GB50254-50259-96)三、试验室布置发动机试验间与台架控制室隔离,台架控制室安装双层消音玻璃窗用于发动机的人工监控,发动机试验间与台架控制室间由两道安全通道门相通。

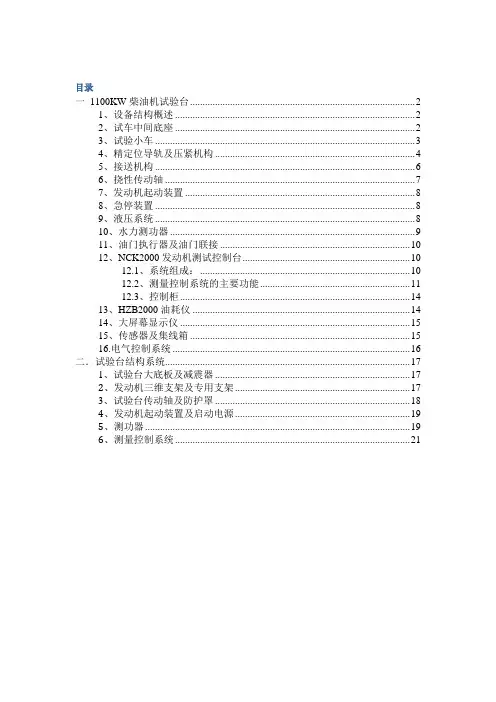

目录一1100KW柴油机试验台 (2)1、设备结构概述 (2)2、试车中间底座 (2)3、试验小车 (3)4、精定位导轨及压紧机构 (4)5、接送机构 (6)6、挠性传动轴 (7)7、发动机起动装置 (8)8、急停装置 (8)9、液压系统 (8)10、水力测功器 (9)11、油门执行器及油门联接 (10)12、NCK2000发动机测试控制台 (10)12.1、系统组成: (10)12.2、测量控制系统的主要功能 (11)12.3、控制柜 (14)13、HZB2000油耗仪 (14)14、大屏幕显示仪 (15)15、传感器及集线箱 (15)16.电气控制系统 (16)二.试验台结构系统 (17)1、试验台大底板及减震器 (17)2、发动机三维支架及专用支架 (17)3、试验台传动轴及防护罩 (18)4、发动机起动装置及启动电源 (19)5、测功器 (19)6、测量控制系统 (21)设备结构描述一1100KW柴油机试验台1、设备结构概述快装试验台架由试车底座、精定位导轨、压紧机构、接送机构、试验小车、水油气管道快接、扰性传动轴及联接机构、液压系统、烟度仪、油门执行器及油门联接、水力测功器、安全防护罩、PLC电气控制系统、NCK2000测试控制系统等组成,设备布置见附图所示。
2、试车中间底座采用钢结构焊接箱式结构,外形全封闭.其上装有测功器和扰性传动轴。
前左右两侧设有检修窗,侧装有液压控制分站,底座后端集中布管,底座内装有小车接送油缸和线管等,箱内走线整齐,所有线集中于底座后侧线盒内。
底座内所有管路严格按长寿命标准设计选材:发动机循环水管采用钢质扰性管,不仅耐高温而且又具有补偿位置度能力,改进以往采用易老化橡胶管的做法。
机油、出水温度等管路采用钢丝编织的耐油扣压胶管。
底座内电器线缆全部布置在镀锌线槽中,接口处采用防水接头和热缩管保护.强弱电分开布置,接线盒布置在底座后端。
所有管路的布置在试验台格栅网以下,整体布置整齐美观。

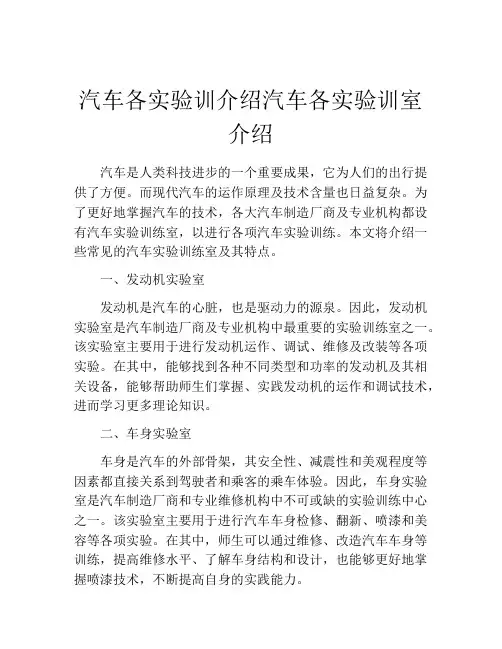

汽车各实验训介绍汽车各实验训室介绍汽车是人类科技进步的一个重要成果,它为人们的出行提供了方便。
而现代汽车的运作原理及技术含量也日益复杂。
为了更好地掌握汽车的技术,各大汽车制造厂商及专业机构都设有汽车实验训练室,以进行各项汽车实验训练。
本文将介绍一些常见的汽车实验训练室及其特点。
一、发动机实验室发动机是汽车的心脏,也是驱动力的源泉。
因此,发动机实验室是汽车制造厂商及专业机构中最重要的实验训练室之一。
该实验室主要用于进行发动机运作、调试、维修及改装等各项实验。
在其中,能够找到各种不同类型和功率的发动机及其相关设备,能够帮助师生们掌握、实践发动机的运作和调试技术,进而学习更多理论知识。
二、车身实验室车身是汽车的外部骨架,其安全性、减震性和美观程度等因素都直接关系到驾驶者和乘客的乘车体验。
因此,车身实验室是汽车制造厂商和专业维修机构中不可或缺的实验训练中心之一。
该实验室主要用于进行汽车车身检修、翻新、喷漆和美容等各项实验。
在其中,师生可以通过维修、改造汽车车身等训练,提高维修水平、了解车身结构和设计,也能够更好地掌握喷漆技术,不断提高自身的实践能力。
三、变速器实验室变速器是汽车中负责转换车速和转爬坡的装置。
无论是手动变速器还是自动变速器,在汽车的运作中都起着至关重要的作用。
因此,变速器实验室是现代汽车制造和维修领域中必不可少的实验训练中心。
该实验室主要用于进行各种变速器的检修、调试和改装等各项实验。
通过在其中不断地实践和理论学习,不断提高自身的变速器技术水平,也能更好地掌握与之相关的工程知识。
四、悬挂和制动实验室悬挂和制动系统是汽车中保证行驶安全和舒适性的重要组成部分。
悬挂系统能够有效地减震,提高汽车的稳定性,而制动系统则能够实现快速预定停车和行驶过程中的紧急制动。
悬挂和制动实验室主要用于进行悬挂和制动系统检修、调试和改装等各项实验。
在其中,师生们可以更好地掌握悬挂和制动系统的运作原理,学习维修技术,提高自身的实践能力和理论水平。

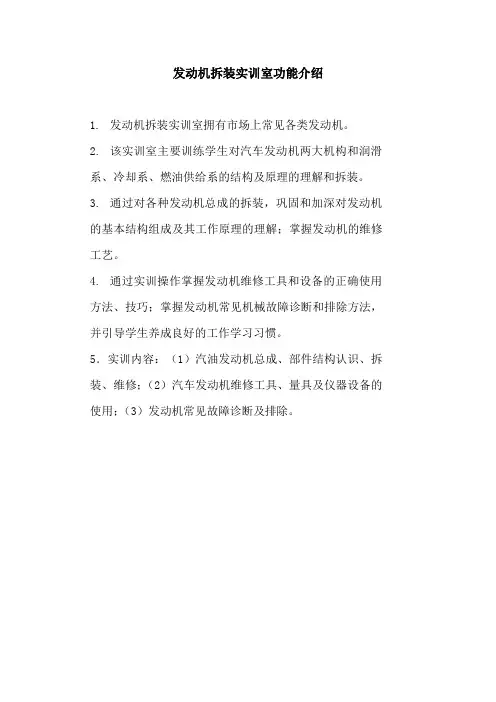

1.发动机拆装实训室拥有市场上常见各类发动机。
2.该实训室主要训练学生对汽车发动机两大机构和润滑系、冷却系、燃油供给系的结构及原理的理解和拆装。
3.通过对各种发动机总成的拆装,巩固和加深对发动机的基本结构组成及其工作原理的理解;掌握发动机的维修工艺。
4.通过实训操作掌握发动机维修工具和设备的正确使用方法、技巧;掌握发动机常见机械故障诊断和排除方法,并引导学生养成良好的工作学习习惯。
5.实训内容:(1)汽油发动机总成、部件结构认识、拆装、维修;(2)汽车发动机维修工具、量具及仪器设备的使用;(3)发动机常见故障诊断及排除。
1.进入实习场地,须穿工作服,不准穿拖鞋或易滑鞋类,不要佩戴饰品。
2.在操作过程中,必须听从实习老师的指挥,按预定内容进行实验操作,严禁在实训场地嬉戏、打闹。
3.实训室内严禁烟火,注意安全,保证实训、用电等操作的安全性。
4.每次进入实训室后按规定首先对工具、设备进行检查,发现问题及时上报。
5.遵守设备操作规程,凡不按规范操作而造成的损失,责任由操作者自负。
6.操作工作结束后及时清点、擦拭、保养工具、量具、设备,打扫卫生。
7.每次实训课教师应认真做好实训记录,实训完毕后对设备及用品进行清点、整理和检查,实习学生经教师允许后方可离开实训室。
8.爱护公物和实训设备,未经教师许可,不能乱动和随意使用实训设备,否则,由此所造成的后果由学生自负。
1.正确使用发动机各拆装工具及量具,不能野蛮作业。
2.拆装发动机前,应确保发动机在发动机实训台架上固定牢靠,并支好保护架。
3.发动机在台架上旋转时,工作人员应离开台架周围,更不能把脚或者其它部位置于发动机下部,以免砸伤。
4.遵循“三不落地,四清洁”的拆装标准原则,即工具不落地、零部件不落地、油污不落地,工具清洁、零部件清洁、地面清洁、设备清洁。
5.发动机解体时,必须按规定顺序进行,一般是先外部后内部,先附件后主体,安装时则相反。
6.对拆卸的发动机各螺栓应在安装时,恢复其原始位置,不能少装、漏装,确保实训发动机的完整性。

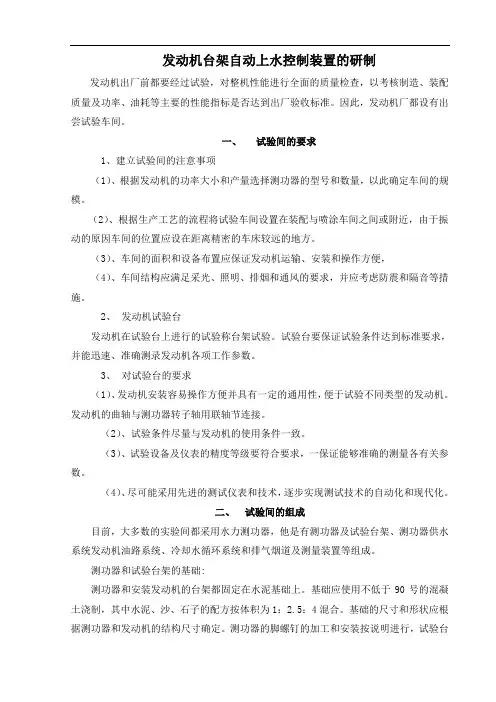

发动机台架自动上水控制装置的研制发动机出厂前都要经过试验,对整机性能进行全面的质量检查,以考核制造、装配质量及功率、油耗等主要的性能指标是否达到出厂验收标准。
因此,发动机厂都设有出尝试验车间。
一、试验间的要求1、建立试验间的注意事项(1)、根据发动机的功率大小和产量选择测功器的型号和数量,以此确定车间的规模。
(2)、根据生产工艺的流程将试验车间设置在装配与喷涂车间之间或附近,由于振动的原因车间的位置应设在距离精密的车床较远的地方。
(3)、车间的面积和设备布置应保证发动机运输、安装和操作方便,(4)、车间结构应满足采光、照明、排烟和通风的要求,并应考虑防震和隔音等措施。
2、发动机试验台发动机在试验台上进行的试验称台架试验。
试验台要保证试验条件达到标准要求,并能迅速、准确测录发动机各项工作参数。
3、对试验台的要求(1)、发动机安装容易操作方便并具有一定的通用性,便于试验不同类型的发动机。
发动机的曲轴与测功器转子轴用联轴节连接。
(2)、试验条件尽量与发动机的使用条件一致。
(3)、试验设备及仪表的精度等级要符合要求,一保证能够准确的测量各有关参数。
(4)、尽可能采用先进的测试仪表和技术,逐步实现测试技术的自动化和现代化。
二、试验间的组成目前,大多数的实验间都采用水力测功器,他是有测功器及试验台架、测功器供水系统发动机油路系统、冷却水循环系统和排气烟道及测量装置等组成。
测功器和试验台架的基础:测功器和安装发动机的台架都固定在水泥基础上。
基础应使用不低于90号的混凝土浇制,其中水泥、沙、石子的配方按体积为1:2.5:4混合。
基础的尺寸和形状应根据测功器和发动机的结构尺寸确定。
测功器的脚螺钉的加工和安装按说明进行,试验台架需要自行设计。
基础与墙壁之间的距离应不小于1.5米,周围应做300毫米宽,800毫米深的防震沟,沟上覆盖木板或带孔的铸铁板,为了便于检修管路可将水管、油管经防震沟引向试验台架。
必须埋设在地下的管路(如电缆等)。
发动机原理实验报告课题:院系:姓名:学号:指导老师:发动机原理实验报告书发动机实验各项性能指标、参数以及各类特性曲线、通常都是在发动机试验台架上按规定的试验方法进行测定,现就其实验装置及流程等进行简述。
一、试验台装置典型发动机实验台的组成及布置如简图所示,其主要包括:1、试验台架其是将待测发动机与测功器用联轴节连接,并固定于坚实、防震的水泥基础 上,基础振幅不得大于0.05~0.1mm 。
安装发动机的铸铁支架和底板常做成可调节高度和位置的形式,以便迅速安装和对中。
图1发动机试验台架简图2、辅助系统为保证发动机正常工作,需要安装辅助装置:a 、可调水量冷却系统 b 、专用油量测量装置 c 、通风装置 d 、消声地坑等。
3、制动测功装置常用测功器主要有:(1)水力测功器 (2)电力测功器:直流式和交流式 (3)电涡流测功器 。
二、制动测功装置——测功器测功器是用来吸收实验发动机发出的功,改变其负荷和转速,模拟实际的各种工况 。
同时测定发动机输出扭矩。
若输出转速由各类转速表测得,则由公式9550e nT P tq 求出功率。
1、水力测功器(1)工作原理圆盘式水力测功机通过改变水层厚度来调节制动转矩,如图为其结构简图。
转盘固定在转轴上,构成测功机的转子。
转子由轴承支承在外壳内,外壳又由摆动轴承支撑在支架上,可绕转子轴线自由摆动。
工作时转子通过联轴器与被测动力机械一起旋转,经进水阀注入外壳中的水由转盘带动旋转并受离心力的作用被抛向外壳的内腔形成旋转的水环,水环的旋转运动受到外壳内壁摩擦阻力的作用。
这样,水和壁面间的摩擦作用使被测动力机械输出的有效转矩由转子传递到外壳涡流室式水力测功机是通过改变水压或改变作用面积来调节制动转矩的,前者通过控制排水阀的开度改变内腔水压及水量来调节制动转矩的大小;后者靠闸套的位置移动调节转矩,而内腔始终充满着水。
(2)特性曲线A(平方抛物线):相当于测功器充满水时(水层厚度最大)所吸收的功率,最后达到测功器转动部分允许的最大制动扭矩B:测功机转子和轴允许的最大转矩,需要减少测功器内的水层厚度。
