显微畸变又称微观应变，其作用与平衡范围 很小。在X射线辐照区域内无数个亚晶块参与衍 射，有的亚晶块受拉，有的亚晶块受压。
θ
各亚晶块同族晶面具有一系列不同的晶面间 距，衍射线将合成一定范围内的宽化谱线。 晶面畸变的相对变化量服从统计规律且没有 方向性，即显微畸变造成的宽化效应，峰值位 置并不改变。
θ
试样
光源
狭缝
(2) 实际材料内部组织结构所导致的物理宽 化效应。凡是破坏晶体完整性的因素， 均导致衍射谱线宽化。
(3) 衍射线形中 Kα 双线及有关强度因子等所 导致的宽化效应。
Kα
1
Kα
2
真实线形或物理线形，是反映材料内部真实 情况的衍射线形，仅与材料组织结构有关。 这种线形虽无法利用实验手段来直接测量， 但可以通过各种校正及数学计算，从实测线形 中将其分离出来。 这就是衍射线形分析的目的。
细晶宽化函数m(x)积分宽度为βD ，显微畸变 宽化函数n(x)积分宽度为βε ，它们与物理宽化 函数f(x)积分宽度β的卷积关系为
D
m( x)n( x)dx
实测线形函数h(x)积分宽度(综合宽度)表示为 B，标样衍射线形函数g(x)积分宽度(仪器宽度) 为b，真实物理线形函数f(x)积分宽度(真实宽度) 为β。 可以证明，三个积分宽度的卷积关系为
B b
g ( x) f ( x) dx
(2) 细晶宽化与显微畸变宽化的卷积关系
在真实物理宽化线形函数中，包括了全部与 材料组织结构有关的宽化衍射信息。 若物理线形只包含了细晶宽化及显微畸宽化 效应，则物理宽化函数f(x)与细晶宽化函数m(x) 和显微畸变宽化函数n(x)的卷积关系为
式中，综合实测线形h(x)可通过实际测量来获 得，几何线形g(x)可通过无物理宽化的标样来 测得。 因此，这三个函数中有两个是已知的，通过 函数分离即可确定出未知的物理线形f(x)函数。
分别定义这三个函数的积分宽度。积分宽度 等于衍射峰形面积除以曲线的最大值，积分宽 度虽不等于谱线强度的半高宽度，但与半高宽 度成正比。
(1) 几何宽化与物理宽化的卷积关系
引入三个重要的线形函数，即实测线形函数 h(x)、几何线形函数g(x)以及物理线形函数f(x)。 三个函数都规定x=0时为最大值1，这样将给 分析和计算带来方便。
实测线形函数，反映的是试样实际X射线衍 射谱线，包含了全部衍射线形宽化效应。 几何线形函数，则仅是仪器参数所造成的几 何宽化线形。 物理线形函数仅代表与材料组织结构有关的 真实线形。 物理宽化因素影响下进一步增宽，同时峰 值降低，即物理宽化因素不改变整个衍射曲 线的积分强度(积分面积)。
图中给出这些因素的六种近似函数形状，称 为衍射仪的权重函数。 如果只考虑 g1～g5 五个因素，许多情况下的 合成函数与实测标样线形并不一致。为此引入 不重合函数 g6，使最终线形与实际相符。
3、物理宽化效应
衍射谱线的物理宽化效应，主要与亚晶块 尺寸(相干散射区尺寸)和显微畸变有关。 亚晶块越细或显微畸变越大，则X射线衍射 谱线越宽。 此外，位错组态、弹性储能密度及层错等， 也具有一定的物理宽化效应。
(1) 细晶宽化
对于多晶试样而言，当晶块尺寸较大时，与 每个晶块中的某一晶面{hkl}相应的倒易点近似 为一几何点。 由无数晶块中同族晶面{hkl}相应的点组成了 一个无厚度的倒易球面。
材料中亚晶块尺寸较小时，相应于某晶面组 {hkl}的倒易点扩展为倒易体，则由无数亚晶块 相应的倒易体组成了具有一定厚度的倒易球， 即衍射畴与反射球相交的范围也就越大。 此时在偏离布拉格角的方向上也存在衍射现 象，造成衍射线的宽化。
如图所示，将几何宽化线形曲线下的面积分 成若干无穷窄的长条面积元，各面积元按物理 宽化线形函数展宽且面积不变。 将这些展宽线形函数进行叠加，即得到综合 实测线形h(x)。
按照上述思路，可以建立三个函数之间的卷 积关系，如下等式
h( x) g ( y) f ( x y) dy
h( x) g ( y) f ( x y) dy
Scherrer公式，可表示为
D 0.89 cos cos
式中积分宽度β的单位为弧度，D为亚晶块尺寸， λ为射线波长。 该晶粒尺寸测量值，仅代表晶粒沿试样法线 方向的尺寸。
需要说明，一个晶粒中包含多个亚晶粒，晶 粒尺寸测量值，实际是晶粒中的亚晶粒尺寸。
(2) 显微畸变宽化
通过理论分析，可以推导出显微畸变为
cot 4
式中积分宽度β的单位为弧度。 该显微畸变，仅代表晶粒沿试样法线方向 的显微畸变。
(3) 其它宽化效应
除了细晶与显微畸变因素外，晶体中的各类 缺陷也可导致谱线宽化效应，包括空位、间隙 原子、位错、层错等。

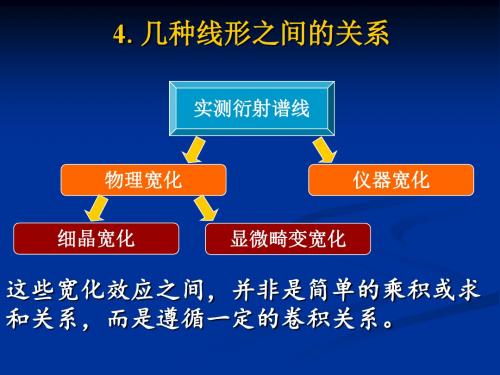

4、谱线卷积关系
实测衍射谱线中同时存在几何宽化与物理宽 化效应，而真实衍射谱线中又同时存在细晶宽 化与显微畸变宽化效应等。 这些线形宽化效应之间，并非是简单乘积或 求和的关系，而必须是遵循一定的卷积关系。
2、几何宽化效应
几何宽化效应也称仪器宽化效应，主要与光 源、光栏及狭缝等仪器实验条件有关。 例如X射线源具有一定几何尺寸、入射线发散、 平板样品聚焦不良、接收狭缝较宽及衍射仪调 正不良等，均造成谱线宽化。 即使是其它实验条件都相同，仅接收狭缝发 生变化，同一试样的衍射谱线则存在很大区别。 如果采用不同仪器测试，对于同一试样的相 同衍射面，且狭缝参数完全相同，测得的衍射 谱线也有所不同。
f ( x) m( y) n( x y) dy
f ( x) m( y) n( x y) dy
式中物理宽化函数f(x)是从式(3)中分离出的，即 f(x)可以确定。 然而，细晶宽化函数m(x)和显微畸变宽化函数 n(x)均未知，甚至这两个函数的具体形式都无法 确定，给分离带来一定难度。
衍射谱线宽化效应及卷积关系
Hale Waihona Puke 姜传海 上海交通大学材料科学与工程学院
宽化效应及卷积关系
1、影响谱线宽度的主要因素
2、几何宽化效应
3、物理宽化效应
4、谱线卷积关系
1、影响谱线宽度的主要因素
实测线形或综合线形，是由衍射仪直接测得 的衍射线形，影响因素主要包括： (1) 仪器光源及衍射几何光路等实验条件所 导致的几何宽化效应；
θ
各亚晶块同族晶面具有一系列不同的晶面间 距，衍射线将合成一定范围内的宽化谱线。 晶面畸变的相对变化量服从统计规律且没有 方向性，即显微畸变造成的宽化效应，峰值位 置并不改变。
θ
试样
光源
狭缝
(2) 实际材料内部组织结构所导致的物理宽 化效应。凡是破坏晶体完整性的因素， 均导致衍射谱线宽化。
(3) 衍射线形中 Kα 双线及有关强度因子等所 导致的宽化效应。
Kα
1
Kα
2
真实线形或物理线形，是反映材料内部真实 情况的衍射线形，仅与材料组织结构有关。 这种线形虽无法利用实验手段来直接测量， 但可以通过各种校正及数学计算，从实测线形 中将其分离出来。 这就是衍射线形分析的目的。
细晶宽化函数m(x)积分宽度为βD ，显微畸变 宽化函数n(x)积分宽度为βε ，它们与物理宽化 函数f(x)积分宽度β的卷积关系为
D
m( x)n( x)dx
实测线形函数h(x)积分宽度(综合宽度)表示为 B，标样衍射线形函数g(x)积分宽度(仪器宽度) 为b，真实物理线形函数f(x)积分宽度(真实宽度) 为β。 可以证明，三个积分宽度的卷积关系为
B b
g ( x) f ( x) dx
(2) 细晶宽化与显微畸变宽化的卷积关系
在真实物理宽化线形函数中，包括了全部与 材料组织结构有关的宽化衍射信息。 若物理线形只包含了细晶宽化及显微畸宽化 效应，则物理宽化函数f(x)与细晶宽化函数m(x) 和显微畸变宽化函数n(x)的卷积关系为
式中，综合实测线形h(x)可通过实际测量来获 得，几何线形g(x)可通过无物理宽化的标样来 测得。 因此，这三个函数中有两个是已知的，通过 函数分离即可确定出未知的物理线形f(x)函数。
分别定义这三个函数的积分宽度。积分宽度 等于衍射峰形面积除以曲线的最大值，积分宽 度虽不等于谱线强度的半高宽度，但与半高宽 度成正比。
(1) 几何宽化与物理宽化的卷积关系
引入三个重要的线形函数，即实测线形函数 h(x)、几何线形函数g(x)以及物理线形函数f(x)。 三个函数都规定x=0时为最大值1，这样将给 分析和计算带来方便。
实测线形函数，反映的是试样实际X射线衍 射谱线，包含了全部衍射线形宽化效应。 几何线形函数，则仅是仪器参数所造成的几 何宽化线形。 物理线形函数仅代表与材料组织结构有关的 真实线形。 物理宽化因素影响下进一步增宽，同时峰 值降低，即物理宽化因素不改变整个衍射曲 线的积分强度(积分面积)。
图中给出这些因素的六种近似函数形状，称 为衍射仪的权重函数。 如果只考虑 g1～g5 五个因素，许多情况下的 合成函数与实测标样线形并不一致。为此引入 不重合函数 g6，使最终线形与实际相符。
3、物理宽化效应
衍射谱线的物理宽化效应，主要与亚晶块 尺寸(相干散射区尺寸)和显微畸变有关。 亚晶块越细或显微畸变越大，则X射线衍射 谱线越宽。 此外，位错组态、弹性储能密度及层错等， 也具有一定的物理宽化效应。
(1) 细晶宽化
对于多晶试样而言，当晶块尺寸较大时，与 每个晶块中的某一晶面{hkl}相应的倒易点近似 为一几何点。 由无数晶块中同族晶面{hkl}相应的点组成了 一个无厚度的倒易球面。
材料中亚晶块尺寸较小时，相应于某晶面组 {hkl}的倒易点扩展为倒易体，则由无数亚晶块 相应的倒易体组成了具有一定厚度的倒易球， 即衍射畴与反射球相交的范围也就越大。 此时在偏离布拉格角的方向上也存在衍射现 象，造成衍射线的宽化。
如图所示，将几何宽化线形曲线下的面积分 成若干无穷窄的长条面积元，各面积元按物理 宽化线形函数展宽且面积不变。 将这些展宽线形函数进行叠加，即得到综合 实测线形h(x)。
按照上述思路，可以建立三个函数之间的卷 积关系，如下等式
h( x) g ( y) f ( x y) dy
h( x) g ( y) f ( x y) dy
Scherrer公式，可表示为
D 0.89 cos cos
式中积分宽度β的单位为弧度，D为亚晶块尺寸， λ为射线波长。 该晶粒尺寸测量值，仅代表晶粒沿试样法线 方向的尺寸。
需要说明，一个晶粒中包含多个亚晶粒，晶 粒尺寸测量值，实际是晶粒中的亚晶粒尺寸。
(2) 显微畸变宽化
通过理论分析，可以推导出显微畸变为
cot 4
式中积分宽度β的单位为弧度。 该显微畸变，仅代表晶粒沿试样法线方向 的显微畸变。
(3) 其它宽化效应
除了细晶与显微畸变因素外，晶体中的各类 缺陷也可导致谱线宽化效应，包括空位、间隙 原子、位错、层错等。
4、谱线卷积关系
实测衍射谱线中同时存在几何宽化与物理宽 化效应，而真实衍射谱线中又同时存在细晶宽 化与显微畸变宽化效应等。 这些线形宽化效应之间，并非是简单乘积或 求和的关系，而必须是遵循一定的卷积关系。
2、几何宽化效应
几何宽化效应也称仪器宽化效应，主要与光 源、光栏及狭缝等仪器实验条件有关。 例如X射线源具有一定几何尺寸、入射线发散、 平板样品聚焦不良、接收狭缝较宽及衍射仪调 正不良等，均造成谱线宽化。 即使是其它实验条件都相同，仅接收狭缝发 生变化，同一试样的衍射谱线则存在很大区别。 如果采用不同仪器测试，对于同一试样的相 同衍射面，且狭缝参数完全相同，测得的衍射 谱线也有所不同。
f ( x) m( y) n( x y) dy
f ( x) m( y) n( x y) dy
式中物理宽化函数f(x)是从式(3)中分离出的，即 f(x)可以确定。 然而，细晶宽化函数m(x)和显微畸变宽化函数 n(x)均未知，甚至这两个函数的具体形式都无法 确定，给分离带来一定难度。
衍射谱线宽化效应及卷积关系
Hale Waihona Puke 姜传海 上海交通大学材料科学与工程学院
宽化效应及卷积关系
1、影响谱线宽度的主要因素
2、几何宽化效应
3、物理宽化效应
4、谱线卷积关系
1、影响谱线宽度的主要因素
实测线形或综合线形，是由衍射仪直接测得 的衍射线形，影响因素主要包括： (1) 仪器光源及衍射几何光路等实验条件所 导致的几何宽化效应；
