框架结构设计课件

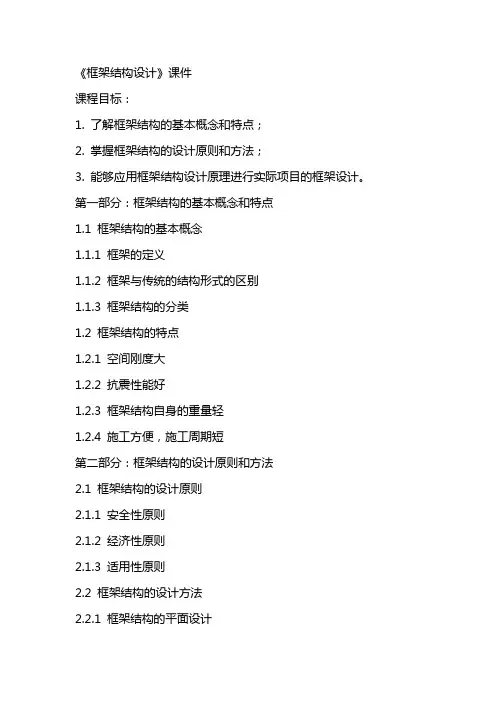

《框架结构设计》课件课程目标：1. 了解框架结构的基本概念和特点；2. 掌握框架结构的设计原则和方法；3. 能够应用框架结构设计原理进行实际项目的框架设计。

第一部分：框架结构的基本概念和特点1.1 框架结构的基本概念1.1.1 框架的定义1.1.2 框架与传统的结构形式的区别1.1.3 框架结构的分类1.2 框架结构的特点1.2.1 空间刚度大1.2.2 抗震性能好1.2.3 框架结构自身的重量轻1.2.4 施工方便，施工周期短第二部分：框架结构的设计原则和方法2.1 框架结构的设计原则2.1.1 安全性原则2.1.2 经济性原则2.1.3 适用性原则2.2 框架结构的设计方法2.2.1 框架结构的平面设计2.2.2 框架结构的立面设计2.2.3 框架结构的剖面设计第三部分：框架结构设计的实际应用3.1 项目背景及设计要求3.1.1 项目背景3.1.2 设计要求3.2 框架结构设计流程3.2.1 初步设计阶段3.2.2 详细设计阶段3.2.3 设计评审阶段3.3 框架结构设计案例分析3.3.1 案例一：多层框架结构设计3.3.2 案例二：高层框架结构设计第四部分：框架结构设计注意事项及常见问题解析4.1 框架结构设计注意事项4.1.1 合理选择框架梁、柱的截面尺寸4.1.2 注意框架结构的连接节点设计4.1.3 考虑框架结构的抗震设计4.2 常见问题解析4.2.1 问题一：框架结构梁、柱节点钢筋锚固问题4.2.2 问题二：框架结构柱梁截面尺寸的确定方法4.2.3 问题三：框架结构柱的偏心加载问题第五部分：总结与展望5.1 总结5.2 展望科学性：1. 内容基于结构工程领域的公认原理和标准，如国际建筑规范和工程实践。

2. 使用最新研究和industry best practices 来确保信息的准确性和时效性。

3. 课件中的案例分析和问题解析基于实际工程项目，提供了具体的数据和解决方案。

4. 引用权威的参考资料和学术研究，以支持课件中的理论和设计方法。

框架结构设计(总40页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章：工程概况和结构设计方案工程概况设计依据：（一）工程设计使用年限： 本工程设计使用年限为 50 年。

（二）自然条件：1.基本风压：)m KN (20W = 2.地面粗糙程度：B 类。

3.基本雪压： KN/㎡。

4.工程地质见下表：表2-1 拟建场地工程地质情况地下水情况：无侵蚀性，最高水位距地表 m。

设计要求：（一）本工程主体为钢筋混凝土框架结构，抗震设防烈度为7度，设计地震分组为第I分组，基本地震加速度为，场地类别为III类，现浇框架抗震等级为三级。

层高米。

楼盖及屋盖均采用现浇钢筋混凝土结构，板厚120mm。

（二）设计荷载：（1）不上人屋面活荷载 KN/㎡（2）屋面雪荷载 KN/㎡（3）车间活荷载标准值为㎡。

（4）楼面永久荷载 KN/㎡（5）屋面永久荷载 KN/㎡结构设计方案柱网布置图2-1 框架结构的计算简图图2-2 纵向框架组成的空间结构本方案中，按照纵向的平面框架进行计算。

梁柱截面尺寸的初步确定梁截面尺寸估算梁截面高度一般取梁跨度的 1/12～1/8进行估算，梁宽取梁高的1/3～1/2。

由此估算的框架梁的截面尺寸如下：主框架梁：b×h=300mm×750mm次梁： b×h=250mm×600mm表2-2 梁截面尺寸（mm）柱截面尺寸估算依据（一）根据柱的轴压比限值按下列公式计算:1.柱组合的轴压力设计值N=βFg E n注：β考虑地震作用组合后柱轴压力增大系数。

F按简支状态计算柱的负载面积。

由图二可知边柱及中柱的负载面积分别为×和㎡和×㎡。

g E 折算在单位建筑面积上的重力荷载代表值，可近似的取12KN/m2。

n为验算截面以上的楼层层数。

≥N/uNfc注：uN 为框架柱轴压比限值，本方案为三级抗震等级，查《抗震规范》可知取为。

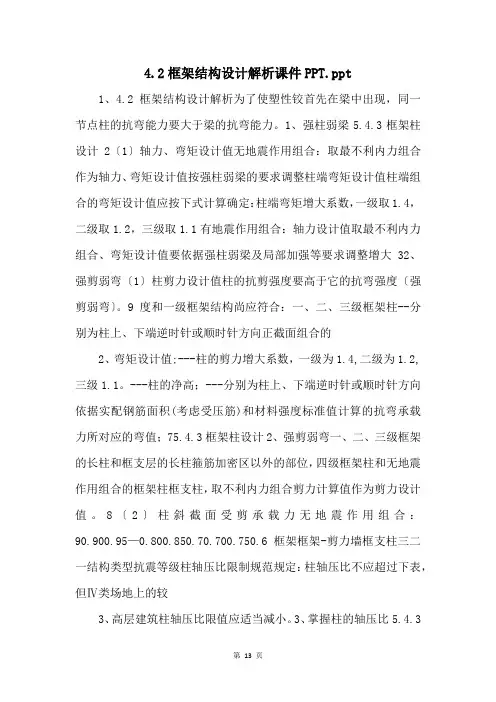

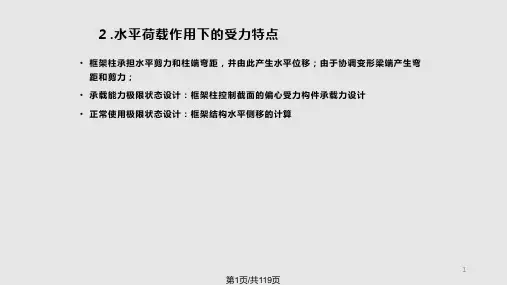

4.2框架结构设计解析课件PPT.ppt1、4.2框架结构设计解析为了使塑性铰首先在梁中出现，同一节点柱的抗弯能力要大于梁的抗弯能力。

1、强柱弱梁5.4.3框架柱设计2〔1〕轴力、弯矩设计值无地震作用组合：取最不利内力组合作为轴力、弯矩设计值按强柱弱梁的要求调整柱端弯矩设计值柱端组合的弯矩设计值应按下式计算确定：柱端弯矩增大系数，一级取1.4，二级取1.2，三级取1.1有地震作用组合：轴力设计值取最不利内力组合、弯矩设计值要依据强柱弱梁及局部加强等要求调整增大32、强剪弱弯〔1〕柱剪力设计值柱的抗剪强度要高于它的抗弯强度〔强剪弱弯〕。

9度和一级框架结构尚应符合：一、二、三级框架柱--分别为柱上、下端逆时针或顺时针方向正截面组合的2、弯矩设计值;---柱的剪力增大系数，一级为1.4,二级为1.2,三级1.1。

---柱的净高；---分别为柱上、下端逆时针或顺时针方向依据实配钢筋面积(考虑受压筋)和材料强度标准值计算的抗弯承载力所对应的弯值；75.4.3框架柱设计2、强剪弱弯一、二、三级框架的长柱和框支层的长柱箍筋加密区以外的部位，四级框架柱和无地震作用组合的框架柱框支柱，取不利内力组合剪力计算值作为剪力设计值。

8〔2〕柱斜截面受剪承载力无地震作用组合：90.900.95—0.800.850.70.700.750.6框架框架-剪力墙框支柱三二一结构类型抗震等级柱轴压比限制规范规定：柱轴压比不应超过下表，但Ⅳ类场地上的较3、高层建筑柱轴压比限值应适当减小。

3、掌握柱的轴压比5.4.3框架柱设计10〔1〕最小截面尺寸柱截面的有效高度4、框架柱构造要求框架柱的截面尺寸应符合以下各项要求：〔非抗震设计〕〔抗震设计〕〔圆柱截面设计〕无地震作用组合：有地震作用组合：11〔a)宜对称布置；〔b)截面尺寸大于400mm的柱，纵向钢筋间距不宜大于200mm;〔c)纵向钢筋的最小配筋率应按下表采纳;0.60.80.70.90.81.01.01.2中柱和边柱角柱四三二一类别抗震等级〔d)柱的总配筋率不应大于5%;〔e)一级且剪跨比大于2的柱，每侧纵向钢筋配筋率不宜大于1.2%。
