产品设计五层构架ppt课件

不是为自己设计，而是为用户设计
用户细分——将用户分成较小的有共同需求的组用户研究——知道用户是谁？
问卷调查、访谈、现场测试、用户卡片
可用性——
《简单》《提高web的可用性》《设计中的设计》《Don’t make me think》
战略决策不仅仅是高层的责任，普通员工更知道什么行得通——特别是在用户需求方面。
信息设计
结构层
交互设计
信息构架
范围层
功能设计
内容需求
战略层
用户需求产品目标
抽象
成功的方法VS失败的方法
了解你正在试着去解决的问题
（确定问题所在的层）
例，“按钮有问题”
颜色、尺寸
表现层
位置
框架层
功能
结构层
了解你的解决办法所造成的后果
（考虑一下这次改变将对上下层产生什么影响）
产品设计的决策场景
结构层
范围层战略层
抽象
[提出正确的问题]
[马拉松和短跑]
短跑——积聚所有的能量在尽短的时间内释放马拉松——制定战术，持续监控状态，不断控制调整
[Tips]
应当关注每一个层面的决策上一层的错误可以被下一层的成功所掩盖
→
传统设计方法
以技术为驱动强调产品模块有限领域的团队协作关注内部架构不擅长用户体验局部关注市场竞争开发先于用户验证从缺陷角度衡量产品质量产品评估由有限用户决定关注内部用户
由现状决定的设计
技术背景、企业结构特定的用户部门间的障碍
由模仿决定的设计
竞争对手如何原创者的更新
由个人决定的设计
主管喜欢橙色，设计师喜欢下拉菜单；（忽略了战略目标）

《多层框架结构》课件

03
安全性
通过将数据访问和业务逻辑分离，可以更好地控制对敏感数据的访问。
01
分离关注点
各层专注于特定的功能，降低了代码之间的耦合度，提高了可维护性和可扩展性。
02
复用性
各层可以独立开发和测试，提高了代码的复用性。
适用于构建复杂的Web应用程序，特别是需要高可扩展性和可维护性的应用程序。
Web应用程序
《多层框架结构》PPT课件
CATALOGUE
目录
多层框架结构的概述多层框架结构的类型多层框架结构的结构设计多层框架结构的施工方法多层框架结构的案例分析
01
多层框架结构的概述
01
02
它通常包括数据访问层、业务逻辑层、表示层等，各层之间通过接口进行通信。
多层框架结构是一种软件架构模式，它将应用程序的不同组件分层，以便更好地组织和管理代码。
应用场景
钢筋混凝土框架结构广泛应用于住宅、办公楼、商业中心、工业厂房等建筑中。
详细描述
钢筋混凝土框架结构是一种常见的多层框架结构形式，主要由钢筋和混凝土两种材料组成。这种结构具有较高的承载能力和抗震性能，能够满足现代建筑对于安全性和稳定性的要求。
总结词：以钢材为主要材料构成的框架结构，具有轻质、高强、抗震等优点。详细描述：钢框架结构是一种以钢材为主要材料的框架结构形式，其特点在于轻质、高强、抗震等优点。钢材的强度高、自重轻，能够有效地减小地震作用对于结构的影响。同时，钢框架结构的施工速度快、工业化程度高，能够满足现代建筑对于高效、快捷的要求。特点：钢框架结构的缺点在于其耐火性较差、易受腐蚀、维护成本较高等。此外，钢框架结构的造价相对较高，对于一些小型或特定的工程项目可能不太适用。应用场景：钢框架结构适用于高层大型建筑、大跨度跨越的桥梁和大型工业厂房等建筑和工程项目中。

框架结构实例讲解课件

计算机结构辅助设计
http://
操作实例：轴线输入的操作方法
1. 绝对坐标：！X,Y,Z 相对坐标： X,Y,Z
2. 绝对极坐标！R>角度(逆时针正）相对极坐标 R>角度(逆时针正）
3. 平行直线、两点直线、复制、镜像等命令 4. 正交轴网 5. 弧线
计算机结构辅助设计
http://

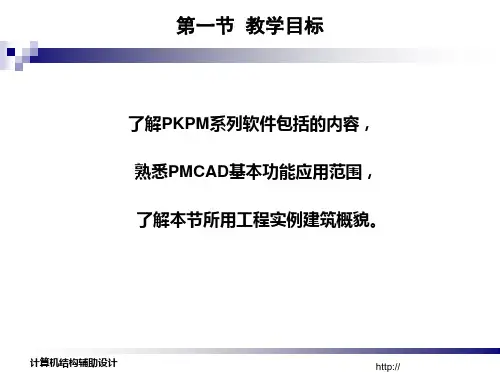

第二节教学目标
计算机结构辅助设计
http://
计算机结构辅助设计
http://
计算机结构辅助设计
http://
计算机结构辅助设计
http://
计算机结构辅助设计
http://
屋面恒荷载
⑴20厚板底混合砂浆打底（17kN/m3）
0.34kN/m2
⑵100厚钢筋混凝土现浇屋面（25kN/m3） 2.5kN/m2
1.熟练掌握PMCAD交互式数据输入界面的作图和输入各层平面数据，建立结构整体模型。
2.注意结构规范在建模过程中的要求
计算机结构辅助设计
http://
基本术语
轴线──即建筑平面图上的轴线。它是确定建筑的墙、柱、梁位置的线段，也叫定位轴线。
网格线─平面图中通过墙、柱、梁的轴线。
网格──网格线交织后被交点分割成的线段。节点──网格线的交点、线段的端点、圆弧的圆心点。
计算机结构辅助设计
http://
墙──钢筋混凝土剪力墙或承重砖墙。框架填充墙和非承重墙不在此
列。墙布置在网格上，两节点之间仅能布置一片墙，墙长度即
是两节点之间的距离。
主梁──布置在网格上的梁，两节点之间仅能布置一根梁，梁长度即是
两节点之间的距离。
柱──结构设计所定义构件。柱布置在节点上，每个节点只能布置一根柱。

多层框架结构PPT课件

表示层通常使用图形用户界面（GUI）技术来实现，如Windows窗体、Web页面等。
业务逻辑层
业务逻辑层也称为应用程序逻辑层，是位于表示层和数据访问层之间的层次，
负责处理应用程序的核心业务逻辑。
业务逻辑层包含了实现特定业务规则、流程和数据处理功能的代码。例如，在电子商务应用程序中，业务逻辑层可能包含了处理购物车、结算、订单管理等
挑战
阅读负担
过多的层级和信息可能导致观众在阅读时感到疲劳和困惑，难以快速找到所需信息。
设计难度
多层框架结构需要精细的设计和排版，以确保视觉上的清晰和美观。
内容管理
多层框架结构需要合理的内容规划和组织，以避免信息的混乱和重复。
如何应对挑战
优化导航
通过明确的导航设计和指示，帮助观众快速定位到所需的信息层级。
案例四：移动应用的后台架构
总结词
移动应用的后台架构采用多层框架结构，确保应用的稳定性和可扩展性。
详细描述
移动应用的后台架构通常包括应用层、服务层、数据访问层和数据库层。应用层提供移动应用的功能和界面；服务层处理业务逻辑和与移动应用的数据交互；数据访问层负责与数据库交互；数据库层存储用户信息、应用数据等。
将PPT内容组织成一个连贯的故事，引导观众逐步深入了解主题，提高观众的兴趣和理解。
使用模板
利用现有的PPT模板，可以大大提高设计效率，同时保证整体风格的一致性。
数据可视化
对于包含大量数据的PPT，利用数据可视化工具和技巧，将数据以直观、易理解的方式呈现。
互动与参与
在讲演过程中，通过提问、分享案例等方式与观众互动，提高观众的参与度和记忆。
多层框架结构ppt课件

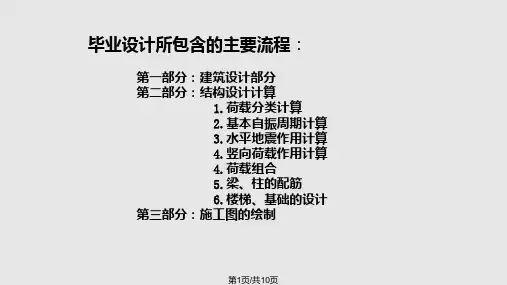

毕业设计学士五层框架结构教学楼毕业设计含结构设计建筑设计计算书毕业答辩PPT课件

3.建筑总高度：
4.建筑层数：五层
5.结构类型：框架结构
6.该综合教学楼标准层高，走廊宽
度
2.7m,室内外高差。
第2页/共10页
首层建筑平面图：
第3页/共10页
结构选型与布置：
1、结构布置
结构横向跨度为9+2.7+9，结构平面形状
简单、规则、对称；采用现浇钢筋混凝土框架
结构。
2、初估截面尺寸
AB、CD跨横向框架梁：b×h=300mm×900mm
通过毕业设计的锻炼也使我明白处理不同难题的方法，在遇到难题时不能避而远之，应该通过大量地查找资料、虚心向别人请教来解决。这一点不仅是对现在，而且对我以后的工作都有很大的指导意义。
第9页/共10页
致谢：
本次设计从始至终得到了我们土木工程系领导、教师的关心和支持，尤其是我的指导老师XX老师。他在繁忙的工作中抽出大量宝贵的时间对我的设计进行指导，为我提供大量资料参考，在我遇到疑难问题时及时给予解答,使我的设计能够顺利进行。此外，我还衷心的感谢XX 老师，他对于我PKPM软件的指导，使我能够较短时间里完成电算。
第5页/共10页
竖向荷载作用下荷载传荷图：
第6页/共10页
荷载作用效应组合：
（1）无地震作用时取竖向恒载效应SG与竖向活载效应SQ的基本组合，并考虑弯矩调幅；组合工况A：SSG SQ 组合工况B：SSG ×SQ 由于本例抗震设防烈度为7度（），地震作用较大，同时水平风荷载较小。因此，无地震作用时，未考虑竖向荷载效应与水平风荷载效应的基本组合。（2）有地震作用时取重力荷载代表值的荷载效应(SG SQ)与水平地震作用效应SEh的基本组合：组合工况C：S(SG SQ)SEh 组合工况D：S(SG SQ)SEh

五层框架中学教学楼结构设计图

0.51.1.1.51.59.14.1-135工程负责人审查结果：已按审查内容修改完毕。1、建施03：缺地面热阻计算。审查内容：3、结施01：建筑抗震设防类别应按新规范执行。2、外墙水泥砂浆抹灰层应沿外墙在窗洞口上下标高处设水平分格缝,其缝宽1、立面图中未注明的窗台、窗套及雨蓬面砖饰面均为白色外墙漆。15mm,缝深10mm用原标号水泥浆（加107胶）勾缝。(2)外窗的气密性不应低于《建筑外窗气密性能分级及其检测方法》(4)外窗制作及安装，须符合传热系数、遮阳系数、气密性其指标透明玻璃的气密性不应低于《建筑幕墙物理性能分级》GB/T15225的要求，其他另详见建筑设计总说明“门窗工程”。规定的4级。透明幕墙应具有可开启部分或设有通风换气装置。GB7107规定的4级。外窗的可开启面积不应小于窗面积的30%。(1)经过暖通专业进行权衡判断之后，外窗采用80系列塑钢窗框(单框)，180-250kg/m，抗压强度≥250KPa，抗拉强度≥100KPa。7.2 胶粉聚苯颗粒浆料：燃烧性能B1级，导热系数≤0.06，干表观密度：8.3 建筑外门采用具有保温隔热节能措施的防盗门。8 外门窗设计及性能要求：(3)本工程外窗遮阳系数SC≤0.45。5mm厚普通玻璃，传热系数K=4.6。C≤0.2C≤0.2单一朝向外窗窗墙面积比C8.2 外窗类型及性能要求：8.1 外窗传热系数计算如下：6.3 屋面保温采用倒置式屋面体系，保温材料为25mm厚XPS挤塑聚苯乙烯泡沫塑料板。其热工特性指标及具体做法见《西南05J103》。外墙外保温墙体阳角、阴角、勒角：参见《黔06J104》第22页；屋面女儿墙、内天沟：参见《西南05J103》第15页；屋面女儿墙外落水：参见《西南05J103》第16页；外墙外保温挑板、女儿墙：参见《黔06J104》第24页；长X宽=1200X600，双面开槽3mmX3mm，间距50mm。表观密度：2

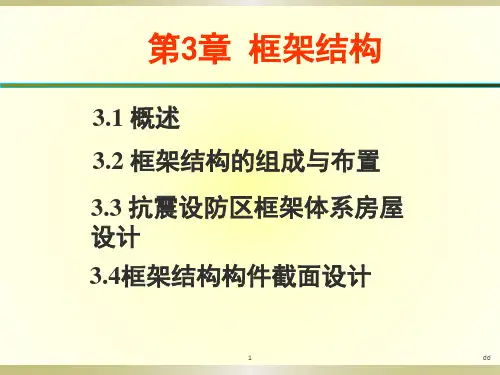

框架结构 PPT课件

过局部现浇混凝土使构件联结成整体。 1)保证了节点的刚接，结构整体性好； 2)可省去连接件； 3)增加了后浇混凝土工序（施工较复杂）； 4)比全现浇可节省模板及加快进度。应用较为广泛。
21
2.按承重方式不同分类（1）全框架结构：楼面荷载全部由框架承担，外
墙起围护作用，有较好的整体性和抗震性。
（2）内框架结构： ①房屋内部由梁、柱组成为框架承重体系，外部由砖
但由于抗震墙提供了较大的侧向刚度，位移量得到控制。
1）平面不规则 4个楼梯间偏置塔楼西端，西端有填充墙。 4层以上的楼板仅为5cm厚，搁置在高45cm长14m小梁上。
2）竖向不规则塔楼上部（4层楼面以上），北、东、西三面布置了密集的小柱子，共64根，支承在4层楼板水平处的过渡大梁上，大梁又支承在其下面的10根1m× 1.55m的柱子上（间距9.4m）。上下两部分严重不均匀，不连续。
1972年马那瓜地震中，中央银行大楼严重破坏，五层框架柱严重开裂、纵筋压屈，电梯井的墙体开裂、混凝土剥落，非结构构件破坏、甚至塌毁。
两幢建筑震害悬殊，结构体系不同是一个原因，主要原因是结构布置不同。中央银行大楼电梯井筒和楼梯间布置在平面的一端，结构刚度严重不对称，地震作用下，结构的扭转效应加重了单跨框架结构的震害。美洲银行大楼的结构平面布置对称、均匀，扭转反应小；钢筋混凝土内筒的刚度大，地震作用下的变形小；四个L形小井筒用连梁联系，管道穿过连梁中间，削弱了连梁，地震中连梁开裂，耗散能量，降低了地震力。
16
17
1999年初，上海市又一座标志性建筑傲然屹立黄浦江畔，人们期待已久的世界第四、亚洲第二、中国内地第二（上海环球金融中心刷新的历史）的88层金茂大厦（Jinmao Tower）终于推向市场，这幢集现代办公楼、豪华五星级酒店、商业会展、高档宴会、观光、娱乐、商场等综合设施于一体，深富中华民族文化内涵，溶汇西方建筑艺术的智慧型摩天大楼，已成为当今沪上最方便舒适、最灵活安全的办公、金融、商贸、娱乐和餐饮的理想活动场所。

4.2框架结构设计解析课件PPT.ppt

4.2框架结构设计解析课件PPT.ppt1、4.2框架结构设计解析为了使塑性铰首先在梁中出现，同一节点柱的抗弯能力要大于梁的抗弯能力。

1、强柱弱梁5.4.3框架柱设计2〔1〕轴力、弯矩设计值无地震作用组合：取最不利内力组合作为轴力、弯矩设计值按强柱弱梁的要求调整柱端弯矩设计值柱端组合的弯矩设计值应按下式计算确定：柱端弯矩增大系数，一级取1.4，二级取1.2，三级取1.1有地震作用组合：轴力设计值取最不利内力组合、弯矩设计值要依据强柱弱梁及局部加强等要求调整增大32、强剪弱弯〔1〕柱剪力设计值柱的抗剪强度要高于它的抗弯强度〔强剪弱弯〕。

9度和一级框架结构尚应符合：一、二、三级框架柱--分别为柱上、下端逆时针或顺时针方向正截面组合的2、弯矩设计值;---柱的剪力增大系数，一级为1.4,二级为1.2,三级1.1。

---柱的净高；---分别为柱上、下端逆时针或顺时针方向依据实配钢筋面积(考虑受压筋)和材料强度标准值计算的抗弯承载力所对应的弯值；75.4.3框架柱设计2、强剪弱弯一、二、三级框架的长柱和框支层的长柱箍筋加密区以外的部位，四级框架柱和无地震作用组合的框架柱框支柱，取不利内力组合剪力计算值作为剪力设计值。

8〔2〕柱斜截面受剪承载力无地震作用组合：90.900.95—0.800.850.70.700.750.6框架框架-剪力墙框支柱三二一结构类型抗震等级柱轴压比限制规范规定：柱轴压比不应超过下表，但Ⅳ类场地上的较3、高层建筑柱轴压比限值应适当减小。

3、掌握柱的轴压比5.4.3框架柱设计10〔1〕最小截面尺寸柱截面的有效高度4、框架柱构造要求框架柱的截面尺寸应符合以下各项要求：〔非抗震设计〕〔抗震设计〕〔圆柱截面设计〕无地震作用组合：有地震作用组合：11〔a)宜对称布置；〔b)截面尺寸大于400mm的柱，纵向钢筋间距不宜大于200mm;〔c)纵向钢筋的最小配筋率应按下表采纳;0.60.80.70.90.81.01.01.2中柱和边柱角柱四三二一类别抗震等级〔d)柱的总配筋率不应大于5%;〔e)一级且剪跨比大于2的柱，每侧纵向钢筋配筋率不宜大于1.2%。

框架结构设计.ppt

面尺寸有变化时，一般以最小截面的形心线来确定，即取顶层柱中心线的间距。
框架柱的层高即框架柱的长度可取相应的建筑层高，即取本层楼面至上层楼面的高度，但底层的层高则应取基础顶面到二层楼板顶面之间的距离。
4、梁截面尺寸的估算
A、框架梁截面尺寸应根据承受竖向荷载大小、跨度、抗震设防烈度。混凝土强度等级等诸多因素综合考虑确定。
5、柱截面尺寸的估算
A、按层高估：
框架柱截面高度：h=（1/8~1/14）H，抗震设计时不小
于300mm，H为层高；
柱宽：b=（1~2/3)h；
B、按轴压比估：
框架柱的截面尺寸也可根据轴压比初估，即根据柱支承
的楼层面积由竖向荷载产生的设计轴力，按下列公式进行计
算：
Ac
N
c fc
N (1.1 ~ 1.2)N估
框架柱轴压比 c限值
结构类型
一级
抗震等级二级
三级
框架
0.70
框架－核心筒、筒中筒
0.75
0.85
0.95
部分框支剪力墙
0.60
0.70
－
6、构件截面抗弯刚度（EI）计算
在进行框架的内力和位移计算时，现浇楼板、上有现浇叠合层的预制楼板和楼板虽无现浇叠合层但为拉开预制板板缝且有配筋的装配整体叠合梁，均可考虑梁的翼缘（楼板）作用。增大梁的惯性矩。此时框架梁的惯性矩可按下表取值。
楼板
梁部位
预制楼板
现浇楼板
边框架梁
I=1.2I0 I=1.5I0
中框架梁
I=1.5I0 I=2.0I0
I0为梁的实际截面的惯性矩
I0
1 12
bh3
7、荷载计算
竖向荷载恒荷载——结构自重活荷载

产品设计五层构架46页PPT

产品设计五层构架
16、人民应该为法律而战斗，就像为了城墙而战斗一样。 ——赫拉克利特 17、人类对于不公正的行为加以指责，并非因为他们愿意做出这种行为，而是惟恐自己会成为这种行为的牺牲者。—— 柏拉图 18、制定法律法令的习惯和思想的结晶。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含义是财富。— —爱献生
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

设计概要

本设计主要进行了结构方案中横向框架框架的抗震设计。在确定框架布局之后，进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载、活荷载以及雪荷载）作用下的结构内力。是找出最不利的一组或几组内力组合。选取最安全的结果计算配筋。
竖向荷载作用下框架受荷图
恒、活竖向荷载

均利用分层法计算弯矩、剪力、内力。恒载为满跨布置活荷载如图布置并对其相应编号
A
B
C
D
A
BCຫໍສະໝຸດ DABC
D
重力荷载代表值

屋面重力荷载代表值=屋面上下半层范围内结构或构件自重标准值+0.5×雪载标准值；楼面重力荷载代表值=楼面上下半层范围内结构或构件自重标准值+0.5×活载标准值；其中，结构和构配件自重取楼面上、下各半层层高范围的结构及构配件自重(屋面处取顶层的一半)。
梁柱截面尺寸估算

框架梁：h=1/8~1/12 取梁尺寸：h=600mm， b=h/2=300mm. 次梁： h=500mm, b=250mm. 框架柱：为了简化施工，各柱截面从底层到顶层不改变，即取柱子尺寸为500mm×500mm。
r 1.0
荷载计算

结构基本自振周期确定

利用假想定点位移法并利用公式
T 1 . 7 T u T

结构基本自振周期考虑非结构墙影响折减系数 .6 T 0 计算过程需用到每层的重力荷载代表值和每层柱的刚度总和
水平地震作用计算

应用自振周期和特征周期的关系确定是否考虑顶部附加水平作用影响水平地震作用的取值底部剪力法来确定水平地震作用水平作用力并用D值法来计算弯矩、内力、剪力。
谢谢各位评委
首层平面图
标准层平面图
正立面图
侧立面图
框架计算简图
结构布置

根据结构布置，本建筑平面除走廊板区格为单向板外，其余均为双向板。双向板的板厚h≥l/50(l为双向板的短向计算跨度)。本建筑楼面板和屋面板的厚度均取120mm。本建筑的材料选用如下：混凝土 C30（fC=14.3MPa ，Ec=3.0×104 MPa）钢筋：纵向受力筋采用HRB335级钢筋，其余采用HPB235级钢筋墙体：蒸压粉煤灰加气混凝土砌块。窗：铝合金窗门：木门
恒荷载考虑楼面构造，墙自重（包括纵横墙），梁自重即线荷载，柱自重，门窗自重。并分别进行了计算。活荷载考虑不上人屋面 0.5 kN/m2 楼面活荷载标准值走廊 2.5 kN/m2 办公室即实验室 2.0 kN/m2 雪荷载 So=0.45kN/m2
2 s u s 1 . 0 0 . 45 0 . 45 kN / m k r 0
工程概况

工程名称：郑州市某高校五层教学实验楼建筑用地面积：725.76㎡建筑面积：3792.05 m2 建筑层数：五层层高：地上一层层高3.6m，标准层层高3.6m。建筑总高度：18.0m
工程概况

建筑形状：一字形场地情况：场地平坦、无障碍物。地质情况：地基土为粘性土为主，建筑场地类别为Ⅱ类，容许承载力fk=180kPa。基本雪压：0.45kN/m2。基本风压：0.40kN/m2。地震烈度：按7度近震设防。设计基本地震加速度为0.2g，建筑场地类别为，Ⅱ类，设计地震分组为第一组。建筑耐火等级：二级。建筑物重要性类别：丙类，安全等级为二级。
内力组合

根据恒载、活载、重力荷载代表值、风荷载进行内力组合找出最不利荷载例如可考虑 1.2恒+1.4活 1.2恒+1.4风 1.2恒+0.9*1.4(活+风） 1.35恒+0.7*1.4活 1.2重力+1.3水平地震
框架梁柱配筋

梁从横梁内力组合表选取各截面不利内力，并转化为支座边缘控制内力其中 ' b' 'b
V V V V ( g q ), M M V 2 2

柱柱弯矩设计值取
l r M 1 . 2 ( M M ) C b b
致谢

这次毕业设计持续一个学期之久，是我大学几年里时间最长，收获最多，感触最深,难度最高的一次大的作业，我能够顺利完成这次设计,主要得到了老师的指导和同学帮助，在此我深表感谢！首先，我要感谢北京城市学院土木工程学院里所有的老师大学几年以来对我的教导，在这几年里,我学到很多东西,您们的治学态度,学术知识,工作态度等,都让我受益匪浅。这次毕业设计是在我系多位老师的精心指导和悉心关怀下完成的，在我的学业和毕业设计的工作中无不倾注着各位老师辛勤的汗水和心血。指导教师的严谨治学态度、渊博的知识、无私的奉献精神使我深受的启迪。从各位尊敬的教师身上，我不仅学到了扎实、宽广的专业知识，也学到了做人的道理，在此我要向各位指导教师致以最衷心的感谢和深深的敬意。在日常学习和生活中，我的同学和朋友一如既往地给予我帮助，在此向所有关心和帮助过我的同学和朋友表示由衷的谢意！最后，衷心地感谢在百忙之中评阅论文和参加答辩的各位专家、教授！
五层框架结构设计
设计目的

通过毕业设计这一过程可以对大学期间所学的知识做一个系统的总结和应用，通过自己查阅、搜集同类建筑的相关设计资料使我对所学的知识得以综合应用，提高知识的综合应用能力，对所学过的知识得以系统的深化，从而达到从理论到实践的过渡，并培养我独立解决建筑设计、结构设计的内容和步骤的能力，并进一步掌握建筑施工图，结构施工图绘制的方法，为今后工作打下良好的基础
