直拉单晶的原理和应用实例1. 引言直拉单晶是一种常见的结构材料，其在材料科学、工程设计和制造领域有着广泛的应用。
本文将介绍直拉单晶的原理和应用实例，使读者了解其基本原理，并能够在实际工程中灵活运用。
2. 原理直拉单晶是一种在结晶过程中形成的晶体结构，其晶体中的晶格沿一个特定方向呈线状排列，使得晶体具有高度的机械强度和热稳定性。
直拉单晶的原理主要包括以下几个方面：•晶体结构：直拉单晶的晶体结构具有高度的有序性，晶格中的原子按照指定方向排列，形成一维线状结构。
这种结构使得晶体具有良好的强度和热稳定性。
•增长过程：直拉单晶的增长过程是通过在熔融状态下，通过引入一根细丝或陶瓷棒来拉扯晶体。
拉扯的过程中，晶体会沿着拉伸方向持续生长，形成直拉单晶。
•晶体取向：直拉单晶的晶体取向是通过调整拉扯方向和晶体生长条件来控制的。
不同的取向可以使得晶体具有不同的力学性能和热物性。
3. 应用实例直拉单晶具有许多优良的性能，因此在各个领域有广泛的应用。
以下是一些直拉单晶的应用实例：3.1 航空航天领域直拉单晶在航空航天领域有着重要的应用，主要体现在以下方面：•高温合金：直拉单晶材料可以用于制造高温合金部件，如涡轮叶片和燃烧室部件。
这些部件需要具有良好的机械性能和高温稳定性，而直拉单晶材料可以满足这些要求。
•涡轮发动机：直拉单晶涡轮叶片可以提高发动机的效率和性能。
相比传统的多晶叶片，直拉单晶叶片具有更高的强度和热稳定性，能够承受更高的温度和压力。
•空间推进系统：直拉单晶材料可以用于制造航天器的推进系统，如火箭喷管和喷嘴。
这些部件需要具有耐高温和耐磨损的性能，而直拉单晶材料可以满足这些要求。
3.2 电子器件领域直拉单晶在电子器件领域也有着重要的应用，主要体现在以下方面：•半导体器件：直拉单晶可以用于制造半导体器件，如晶体管和光电器件。
直拉单晶具有良好的电子传输特性和低电阻率，能够提高器件的性能和响应速度。
•光纤通信：直拉单晶材料可以用于制造光纤，用于光纤通信和传感器应用。
硅单晶棒电阻率分布硅单晶棒是一种用于半导体器件制造的重要材料，其电阻率分布对器件性能和制造过程具有重要影响。
本文将探讨硅单晶棒电阻率分布的原因和影响因素。
1. 硅单晶棒的电阻率分布是由其晶格结构决定的。
硅单晶棒是由完整的硅原子晶格组成的，晶格结构的完整性直接影响了电子在晶格中的运动能力。
晶格缺陷、晶界和杂质等因素会导致电子运动受阻，从而影响电阻率分布。
2. 晶格缺陷是导致硅单晶棒电阻率分布非均匀的重要因素之一。
晶格缺陷包括点缺陷、线缺陷和面缺陷等，这些缺陷会使硅单晶棒的局部电阻率发生变化。
例如，点缺陷可以导致晶格中的电子散射增加，从而提高了局部的电阻率。
3. 晶界是硅单晶棒中另一个重要的电阻率分布因素。
晶界是两个晶粒的交界面，晶界的存在会导致电子在晶界附近的运动受限，从而导致局部的电阻率升高。
晶界的形成可以是由于晶体生长过程中的非均匀性或晶体接触等原因造成的。
4. 杂质是导致硅单晶棒电阻率分布不均匀的另一个因素。
杂质可以是在制造过程中不慎引入的杂质，也可以是在晶体生长过程中掺入的有意的杂质。
杂质会引起硅单晶棒中的电荷掺杂，从而改变了局部的电阻率。
5. 此外，硅单晶棒的尺寸和形状也会影响其电阻率分布。
尺寸和形状的不均匀性会导致电子在硅单晶棒中的运动路径不同，从而导致局部电阻率的差异。
为了获得均匀的电阻率分布，制造硅单晶棒需要采取一系列的工艺控制措施。
例如，可以通过优化晶体生长过程来减少晶界的形成；可以通过精确控制杂质掺入量和分布来减少杂质对电阻率的影响；可以通过优化加工工艺来控制硅单晶棒的尺寸和形状。
硅单晶棒的电阻率分布受到多种因素的影响，包括晶格缺陷、晶界、杂质、尺寸和形状等。
了解和控制这些因素对于制造高质量的硅单晶棒和半导体器件至关重要。
通过优化制造工艺和控制参数，可以实现更均匀的电阻率分布，提高器件的性能和可靠性。

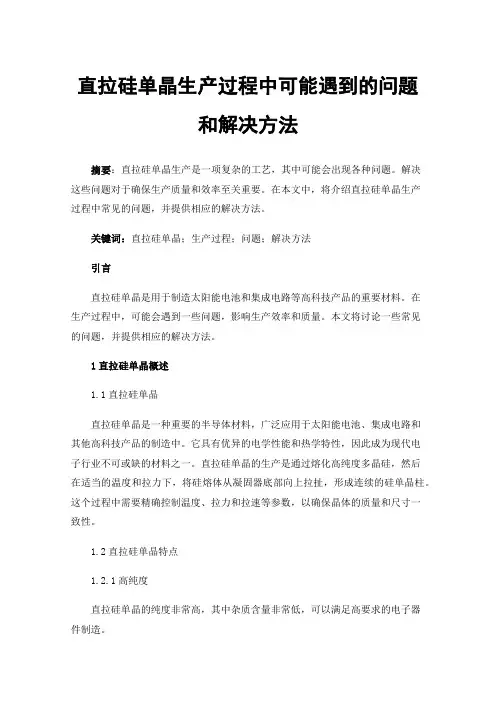

直拉硅单晶生产过程中可能遇到的问题和解决方法摘要：直拉硅单晶生产是一项复杂的工艺，其中可能会出现各种问题。
解决这些问题对于确保生产质量和效率至关重要。
在本文中，将介绍直拉硅单晶生产过程中常见的问题，并提供相应的解决方法。
关键词：直拉硅单晶；生产过程；问题；解决方法引言直拉硅单晶是用于制造太阳能电池和集成电路等高科技产品的重要材料。
在生产过程中，可能会遇到一些问题，影响生产效率和质量。
本文将讨论一些常见的问题，并提供相应的解决方法。
1直拉硅单晶概述1.1直拉硅单晶直拉硅单晶是一种重要的半导体材料，广泛应用于太阳能电池、集成电路和其他高科技产品的制造中。
它具有优异的电学性能和热学特性，因此成为现代电子行业不可或缺的材料之一。
直拉硅单晶的生产是通过熔化高纯度多晶硅，然后在适当的温度和拉力下，将硅熔体从凝固器底部向上拉扯，形成连续的硅单晶柱。
这个过程中需要精确控制温度、拉力和拉速等参数，以确保晶体的质量和尺寸一致性。
1.2直拉硅单晶特点1.2.1高纯度直拉硅单晶的纯度非常高，其中杂质含量非常低，可以满足高要求的电子器件制造。
1.2.2大尺寸直拉硅单晶可以得到较大尺寸的硅片，可以实现更多的芯片制造和太阳能电池面积。
1.2.3优异的光电特性直拉硅单晶具有良好的光电转换效率和光损耗特性，适用于制造高效的太阳能电池。
1.2.4结构均匀性由于直拉过程的控制和优化，直拉硅单晶的晶体结构相对均匀，减少了晶界和位错等缺陷。
2直拉硅单晶生产过程中遇到的问题2.1晶体断裂或受损在拉晶过程中，晶体可能会因为拉力不均匀、温度变化或材料缺陷等原因而出现断裂或受损。
2.2晶体表面污染晶体的表面可能会受到氧化物、杂质或其他污染物的影响，导致晶体纯度降低或者局部区域的电性能下降。
2.3晶体尺寸和形状不均匀直拉过程中，如果拉力、温度或其他关键参数控制不当，可能导致晶体尺寸和形状的不均匀性，影响后续工序的加工精度和产品一致性。
2.4晶体结构缺陷晶体内部可能存在晶界、位错和点缺陷等问题，这些缺陷可能对晶体的电学性能和可靠性产生不利影响。
