圆网印花工作原理

印花面料上的主要问题和改善方法第一部分：先了解印花的原理一、印花原理解说将溶解好的染料（含助剂）与原糊调制成色浆，然后依机械的刮刀（或磁棒）运动，使色浆透过有孔的网版而印到织物上，再借一定的温度和湿度使染料和布面发生化学键合，从而让染料充分反应且显现出颜色，于水洗中洗除多余的染料及表面浆料，以提高织物的手感和颜色的鲜艳度。

二，印花机械分类a.平版印花：网版为尼龙网纱。

花型一般是不受循环尺寸的影响，但还是受网框的大小影响---节长太大，导致没有可用网架或是在机台上排不下所有网板导致没办法印花。

b.圆版印花：网版为金属镍。

花型一般是受花筒周长影响对循环尺寸的影响比较大C.以上机台的套色数一般为12套，少数还是有16套色的网版。

三、印花布加工流程审稿--- 分色（描稿）制版↓棉针织物印花布流程：坯布→煮练→漂白→定型→印花→烘干→汽蒸→洗布→后整理（脱水－平幅－定型－成品检验）配色调浆煮练的目的：在棉纤维中，除了纤维素外，还存在大量的拒水性的共生物，如：果胶质、蜡状物质等，这些物质会给印染加工时染料和助剂的渗透带来很大的困难，煮练的目的就是去除这些共生物和其它杂质，并赋予纤维良好的吸水和渗透性，以利于后续的印染加工。

漂白的目的：去除纤维中天然色素，使织物具有洁白的外观，同时漂白还能将少量残余杂质如棉籽壳等除尽，使织物的吸水性进一步提高。

（双氧水漂白及增白的目的均为赋予织物所需要的白度）定型：将织物在一定的温度下set,以消除布面的折纹，改善布面的尺寸定性（有利于上色），并将织物拉至所需的印花幅宽。

分色：分色的作用是将一些印刷的或列印的或其他类型的花型转换成机械印花方面可以表现出来的花型效果，一般是一个颜色分一套色。

有时候为了表现花型效果，同样的颜色线条和底色是需要分开来分色制版。

制网：也就是花筒的雕刻过程印花：将调制好的色浆通过刮刀挤压，让浆料透过有孔网版而印于织物上形成花纹图案。

固色及汽蒸的目的：促使染料上染纤维，并将颜色显现出来。

书山有路勤为径；学海无涯苦作舟
圆网印花机传动系统的组成
圆网印花机的传动系统主要由织物的单元拖动、辅助功能传动以及圆网传动组成。

一、单元拖动圆网印花机的单元拖动部分是指用于拖动或牵引织物运
动的传动单元，主要由进布传动、进布超喂传动、印花导带传动、烘房输送带传动以及落布传动组成。

其运转特点是要求各个单元实现对织物的恒张力牵引，能够在导布速到最高印花车速的任意速度运行。

过去由于交流电动机调速困难，调速性能要求高的场合都采用直流电动机调速。

只要改变直流电动机的供电电压就可以实现对转速的调整。

但直流电动机结构复杂，体积大，维修困难，实现单元的同步运行就比较复杂。

到了20世纪90年代，随着变频调速技术的成熟，交流调速正逐步取代直流调速。

圆网印花机的单元拖动都采用变频调速，利用变频器拖动电动机，启动电流小，可以实现软启动和无级调速，方便地进行加减速控制。

二、辅助功能传动圆网印花机的辅助功能传动主要由排气风机、循环
风机、浆泵、吸尘装置、导带纠偏、输送带纠偏以及导带清洗毛刷电动机等组成。

三、圆网传动圆网传动是指带动圆网转动的传动装置，是整个印花机
传动的核心。

要求圆网与导带要以一定的同步关系运行，即导带要比圆网快2%o-4%o运行，并且要求每个圆网的传动要平稳，圆网传动的传动精度直接影响整台印花机的对花精度。

自从圆网印花机的诞生以及伴随着电子技术的发展，圆网印花机的圆网传动出现了圆网与导带共轴集体传动、圆网与导带分电动机传动以及圆网与导带独立传动三种传动模式。

专注下一代成长，为了孩子。

书山有路勤为径；学海无涯苦作舟
粘胶仿绸织物的圆网印花
粘胶纤维仿绸印花布经过印染后整理的特殊加工，手感糯滑、悬垂性好、吸湿透气，且花型绚丽多彩、价格适中，具有丝绸质感的特点，深受消费者的青睐。

但由于粘胶纤维本身的特性，要使产品高档化，就必须采取特殊技术手段，尤其是对出口欧美、日本市场的高难度花型的圆网印花产品。

本文介绍深色满地花型、过渡花型和超精细花型等高难度圆网印花。

1.粘胶纤维的特性
与棉纤维相比，粘胶纤维是再生纤维素纤维。

其结构的基本组成虽然与
棉纤维相同，但聚合度（DP）小，约250--500；强度低，湿强比干强降低51%。

粘胶纤维不均匀的横截面结构分为皮层（最外层）和芯层（纤维的内部），皮层和芯层的组织结构存在很大的差异。

粘胶纤维的化学特性是
不耐强酸、强碱、耐氧化性能也差按照粘胶纤维的物理和化学特性，要保证粘胶纤维织物高难度花型圆网印花的顺利印制，就必须做到：
（1）合理制定前处理工艺。

（2）精心设计圆网印花工艺。

（3）特殊的后整理。

2.前处理
织物规格30*30 68*68粘胶织物
工艺流程白坯检验---翻缝---烧毛---退浆---漂酸洗---烘干---尿碱
处理（或苛化处理）
2.1烧毛
粘胶纤维织物表面的短绒毛极其丰富，如果烧毛不净，圆网印花机上印
专注下一代成长，为了孩子。

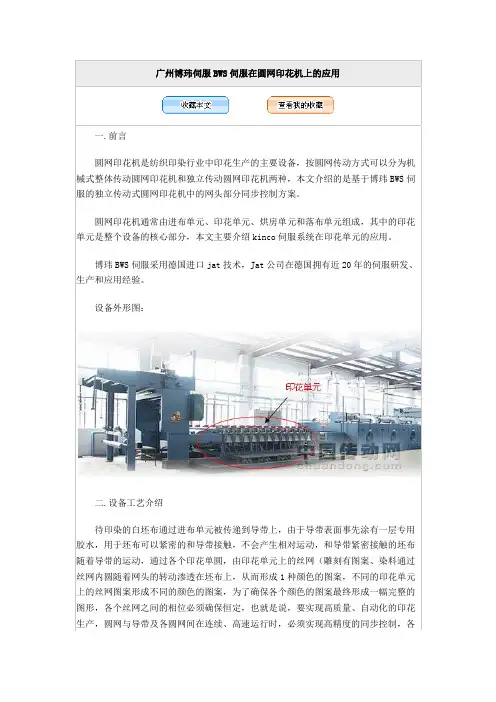

广州博玮伺服BWS伺服在圆网印花机上的应用一.前言圆网印花机是纺织印染行业中印花生产的主要设备，按圆网传动方式可以分为机械式整体传动圆网印花机和独立传动圆网印花机两种，本文介绍的是基于博玮BWS伺服的独立传动式圆网印花机中的网头部分同步控制方案。
