受弯构件的设计计算

钢结构受弯构件的计算1.受弯构件的力学模型受弯构件通常由横截面为直角梁的矩形或者工字形钢材组成。

其在受力时，会形成弯曲形状，上部为受压区，下部为受拉区。

为了进行计算，需要将受弯构件简化为力学模型，通常采用简支梁或者悬臂梁。

2.受弯构件的受力分析受弯构件在受力时，上部会形成压应力，下部会形成拉应力。

首先需要根据施加载荷的形式和大小，进行受力分析。

常见的施加载荷有集中力、均布力、温度应变和装配应变等。

3.弯矩计算弯矩是受弯构件设计中的重要参数，用于反映材料的抗弯性能。

弯矩的计算可以通过力学平衡方程和构件截面的几何特性来进行。

对于简单的受弯构件，可以根据荷载和材料性能直接计算得到弯矩值。

对于复杂的受弯构件，需要使用力学原理和数值计算方法。

4.应力计算受弯构件在承受弯矩时，会产生应力，应力的计算是结构设计中的关键环节。

主要有弯曲应力、剪应力和轴向应力。

弯曲应力是受弯构件中最主要的应力，可以通过受弯构件的弯曲截面惯性矩和截面模量来计算。

5.抗弯设计在进行抗弯设计时，需要根据弯矩和应力的计算结果，选择合适的钢材型号和截面尺寸。

一般来说，抗弯设计要满足两个条件：第一是满足弯矩设计要求，即受弯构件在设计工况下的弯矩不超过其抗弯强度；第二是满足截面抗弯设计要求，即受弯构件的截面要满足平衡力矩和压应力的要求。

6.构件验算和优化设计抗弯设计完成后，需要进行构件验算，即检查所设计的构件是否满足强度和稳定性要求。

如果验算结果不符合要求，则需要进行优化设计，重新选择钢材型号和截面尺寸，或者改变结构形式。

综上所述，钢结构受弯构件的计算涉及受力分析、弯矩计算、应力计算、抗弯设计和构件验算等多个方面。

通过合理的计算和设计，可以确保钢结构受弯构件的安全可靠性。

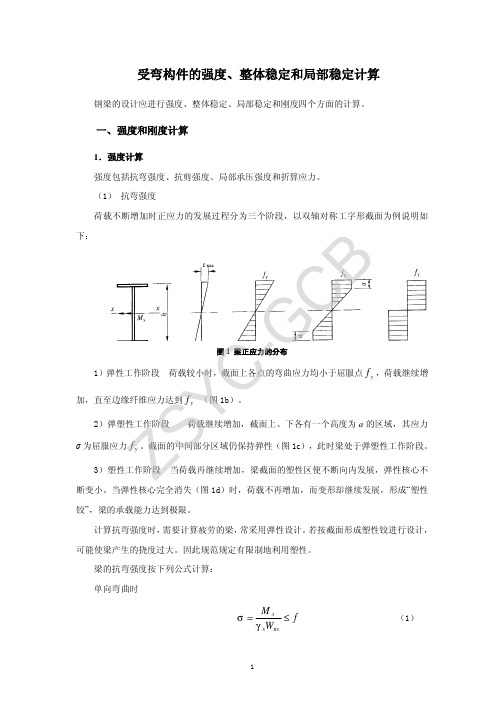

受弯构件强度计算项目名称_____________日期_____________设计者_____________校对者_____________一、示意图二、依据规范《钢结构设计规范》（GB 50017－2003）三、计算信息1．荷载信息弯矩：M x = 149.00 kN-M；M y = 0.00 kN-M；剪力：V = 88.00 kN；集中荷载：F = 80.00 kN；集中荷载增大系数：Ψ = 1.35；集中荷载假定分布长度：lz = 80.00 mm；局部压应力位置:跨中2．计算参数截面类型：HN450X200b截面开孔：无3．材料信息钢材等级：Q235；钢材强度：f = 215 N/mm2；fv = 125 N/mm2；4．截面塑性发展系数γx = 1.05；γy = 1.20；四、应力验算1．截面特性计算中和轴和面积矩 Sx0 = 810744.50mm3；净截面惯性矩：Inx0 = Ix0-∑(Aki*yj2) = 337000000.00 - 0.00 = 337000000.00 mm4；Iny0 = Iy0-∑(Aki*xi2) = 18700000.00 - 0.00 = 18700000.00 mm4；2．受弯强度验算Mx/(γx*Wnx)+ My/(γx*Wny)≤f (4.1.1)截面应力最大值到截面形心的距离：x = 100.00 ,y = 225.00Wnx = Inx0/y = 3.37×108/225.00 = 1.50×106mm3Wny = Iny0/x = 1.87×107/100.00 = 187000.00mm3σ= Mx/(γx·Wnx)＋My/(γy·Wny)= 1.49×108/(1.05×1.50×106)＋0.00/(1.20×187000.00)= 94.744 N/mm2≤ f = 215N/mm2，满足受弯强度要求。

混凝土梁受弯计算方法一、前言混凝土梁是建筑结构中常用的构件，其受弯计算是设计中的重要环节。

本文将介绍混凝土梁受弯计算的方法，包括弯矩计算、截面特性计算、受力分析等内容。

二、弯矩计算混凝土梁在受弯时，内部会产生弯曲应力，而弯曲应力大小与弯矩有关。

因此，弯矩的计算是混凝土梁受弯计算的基础。

1.计算公式混凝土梁弯矩的计算公式为：M = f * W * l^2 / 8其中，M表示弯矩，f表示混凝土抗弯强度设计值，W表示截面抵抗矩，l表示梁的长度。

2.参数解释（1）混凝土抗弯强度设计值混凝土抗弯强度设计值是指混凝土在受弯时能够承受的最大应力。

其计算公式为：f = α * 0.85 * fck / γc其中，α为弯矩增大系数，fck为混凝土的标准强度值，γc为混凝土的安全系数。

（2）截面抵抗矩截面抵抗矩是指截面内混凝土和钢筋共同抵抗弯矩时所产生的抵抗矩。

其计算公式为：W = bh^2 / 6 + As * (d - a / 2)其中，b为截面宽度，h为截面高度，As为钢筋面积，d为混凝土受压区高度，a为钢筋距混凝土受压区边缘的距离。

（3）梁的长度梁的长度是指梁的跨度。

三、截面特性计算截面特性计算是指对混凝土梁的截面进行分析，得出其截面特性参数。

这些参数包括混凝土受压区高度、钢筋面积、钢筋屈服应力等。

1.混凝土受压区高度混凝土受压区高度是指梁截面内混凝土受压区的高度。

其计算公式为：d = β1 * h - β2 * As / (b * fck)其中，β1为混凝土受压区高度系数，β2为钢筋对混凝土压应力的影响系数。

2.钢筋面积钢筋面积是指梁截面内钢筋的总面积。

其计算公式为：As = M / (0.95 * f * d)其中，f为钢筋的抗拉强度设计值，d为混凝土受压区高度。

3.钢筋屈服应力钢筋屈服应力是指钢筋在受力下达到屈服状态时所产生的应力。

其计算公式为：fy = As * fyk / (0.95 * b * d)其中，fyk为钢筋的屈服强度。

受弯构件的计算内容受弯构件的计算内容一、受弯构件总体计算1、受弯构件的验算（1）受弯构件的弯矩计算受弯构件的弯矩计算实际上是受弯构件的受力分析，根据计算结果确定受弯构件的轴心剪力和弯矩，进而判定构件的强度和刚度是否足够。

（2）受弯构件的应力计算受弯构件的应力计算，实际上是受弯构件的位移分析，根据计算结果确定受弯构件的柔度，最大应力和抗弯剪能力是否足够。

（3）受弯构件的变形计算受弯构件的变形计算实际上是对受弯构件弯曲变形的确定，以及受弯构件的变形量是否超出允许范围。

2、受弯构件的设计（1）受弯构件的尺寸及截面组成受弯构件在设计时，一般会首先根据结构形式和受力条件选定受弯构件的尺寸。

根据受弯构件的尺寸，确定构件的截面组成，以确定受弯构件的结构尺寸及强度刚度。

（2）受弯构件的构件选择除了自行设计外，受弯构件的设计还可以采用模块化设计原理，根据要求选择标准构件，以简化受弯构件的设计。

二、受弯构件分析计算1、受弯构件的强度分析受弯构件的结构强度分析是受弯构件的结构性能和整体结构安全性的主要评价指标之一。

它主要分析受弯构件在极限载荷作用下的承载能力，包括构件的弹性极限、抗拉极限、剪切极限和抗剪极限等。

2、受弯构件的刚度分析受弯构件的结构刚度分析是受弯构件的结构性能和整体结构安全性的主要评价指标之一。

它主要分析受弯构件在载荷作用下的变形、变位、弹性模量及其变形和变位的变化规律等。

3、受弯构件的振动分析受弯构件的振动分析是受弯构件结构性能和整体安全性的另一重要评价指标。

它主要分析受弯构件在静止状态下和动力作用下的频率和振动形态，以确定受弯构件的振动特性及它们之间的关系。

钢结构受弯构件计算4.1 梁的类型和应用钢梁在建筑结构中应用广泛，主要用于承受横向荷载。

在工业和民用建筑中，最常见的是楼盖梁、墙架梁、工作平台梁、起重机梁、檩条等。

钢梁按制作方法的不同，可分为型钢梁和组合梁两大类，如图4-1所示。

型钢梁又可分为热轧型钢梁和冷弯薄壁型钢梁。

前者常用工字钢、槽钢、H 型钢制成，如图4-1（a）、（b）、（c）所示，应用比较广泛，成本比较低廉。

其中，H 型钢截面最为合理，其翼缘内外边缘平行，与其他构件连接方便。

当荷载较小、跨度不大时可用冷弯薄壁C 型钢[图4-1（d）、（e）]或Z型钢[图4-1（f）]，可以有效节约钢材，如用作屋面檩条或墙面墙梁。

受到尺寸和规格的限制，当荷载或跨度较大时，型钢梁往往不能满足承载力或刚度的要求，这时需要用组合梁。

最常见的是用三块钢板焊接而成的H 形截面组合梁[图4-1（g）]，俗称焊接H 型钢，其构造简单，加工方便。

当所需翼缘板较厚时，可采用双层翼缘板组合梁[图4-1（h）]。

荷载很大而截面高度受到限制或对抗扭刚度要求较高时，可采用箱形截面梁[图4-1（i）]。

当梁要承受动力荷载时，由于对疲劳性能要求较高，需要采用高强度螺栓连接的H 形截面梁[图4-1（j）]。

混凝土适用于受压，钢材适用于受拉，钢与混凝土组合梁[图4-1（k）]可以充分发挥两种材料的优势，经济效果较明显。

图4-1 梁的截面形式（a）工字钢；（b）槽钢；（c）H 型钢；（d），（e）C型钢；（f）Z型钢；（g）H 形截面组合梁；（h）双层翼缘板组合梁；（i）箱形截面梁；（j）高强度螺栓连接的H 形截面梁；（k）钢与混凝土组合梁为了更好地发挥材料的性能，钢材可以做成截面沿梁长度方向变化的变截面梁。

常用的有楔形梁，这种梁仅改变腹板高度，而翼缘的厚度、宽度及腹板的厚度均不改变。

因其加工方便，经济性能较好，目前已经广泛用于轻型门式刚架房屋中。

简支梁可以在支座附近降低截面高度，除节约材料外，还可以节省净空，已广泛应用于大跨度起重机梁中，另外，还可以做成改变翼缘板的宽度或厚度的变截面梁。

受弯构件是工程结构中常见的一种构件类型，受弯构件在承受外力时，其截面会发生弯曲变形，因此需要进行合理的设计和计算。

双筋截面是一种常用的受弯构件截面形式，在计算受弯构件双筋截面时，需要应用基本公式进行计算。

一、受弯构件双筋截面的定义受弯构件双筋截面是指在构件受弯矩作用下，构件的两侧均设置有受拉和受压钢筋的构件截面形式。

通过设置双筋，可以提高构件的受弯承载能力，并且能够延缓构件发生破坏的过程，提高构件的抗震性能和延性。

二、受弯构件双筋截面计算基本公式在进行受弯构件双筋截面计算时，需要应用以下基本公式进行计算：1. 构件受压区高度的计算公式构件受压区高度h为：h = α_1 * x_u其中，α_1为受压区高度系数，x_u为截面受压区的核心深度。

构件受压钢筋面积A_s为：A_s = α * f_yk * A_s1其中，α为钢筋截面系数，f_yk为钢筋的屈服强度设计值，A_s1为截面内受拉钢筋面积。

3. 构件受压区混凝土承压应力的计算公式构件受压区混凝土承压应力f_cd为：f_cd = \f rac{α_1 * x_u * f_ck}{γ_c}其中，α_1为受压区高度系数，x_u为截面受压区的核心深度，f_ck 为混凝土立方体抗压强度设计值，γ_c为混凝土的材料安全系数。

4. 构件受拉区承受弯矩的计算公式构件受拉区的抗弯承载力M_rd为：M_rd = A_s * f_yd * (d - \frac{α_1 * x_u}{2})其中，A_s为受拉钢筋面积，f_yd为钢筋的设计弯曲强度，d为截面的有效高度。

5. 构件抗弯承载力的计算公式构件的抗弯承载力为：M_rd = M_sd其中，M_rd为构件受拉区的抗弯承载力，M_sd为设计弯矩。

三、受弯构件双筋截面计算实例以某一具体受弯构件为例，假设构件的混凝土强度等级为C30，钢筋的强度等级为HRB400，构件的设计受压区高度系数为0.8，设计受拉区高度系数为0.9。
