灯头座检验规范

灯头检验标准1.目的Purpose对于灯头的缺陷进行分类，并统一标准。

To define cap defect category and align criteria.2.分类及说明A类－－致命缺陷：关键尺寸不合格和影响到使用者安全的缺陷。

B类－－严重缺陷：影响功能和外观让普通消费者较难接受的缺陷。

C类－－轻微缺陷：不影响功能，对于外观，普通消费者能够接受的缺陷。

A --- Critical defect: Major parameter out of spec, or safety defect.B --- Major: Impact function or big cosmetic defectC --- Minor: Not function related or small cosmetic defect3.适用范围及接收水准适用于IQC，生产部门，OQA外观检查和判定。

致命缺陷：零缺陷管理严重缺陷：一般水平Ⅱ，AQL0.65轻微缺陷：一般水平Ⅱ，AQL2.5Be used during IQC, Production line and OQA inspection and check.Critical defect: 0 acceptanceMajor defect: Normal Class II, AQL 0.65Minor defect: Normal Class II, AQL 2.5A类－1：无法通过IEC标准规止规，防意外接触规。

Could not pass IEC Not-Go and Contact-Making gauge.A类－2：规格错Wrong cap with packing labelB类－1：除止规和防意外接触规以外的灯头尺寸不符合IEC及图纸要求。

Other IEC gauges.B类－2：黑玻璃破裂。

Glass BrokenCriteria: a)裂缝：直径D<2.5mm, 最多两条且间距不小于15mm；b)破裂/掉块：破裂/掉块面积不允许超过1.5mm2。

灯头、灯座及检验其安全性和互换性的量规第4部分：导则及一般信息GB/T21098-2007/IEC60061-4：2004灯头、灯座及检验其安全性和互换性的量规第4部分：导则及一般信息Lamp caps and holders together with gauges for the control of safety and interchangeability-Part4: Guidelines and general information目次前言1灯头、灯座的型号命名方法2新型同型号灯头(灯端)/灯座的附加安全要求3同型号的灯头/灯座的不扩大原则4成品灯上灯头的爬电距离和电气间隙5多功能转接器6灯头在灯座中的固定方法7灯座/连接件8 IEC60061中的量规9 IEC60061中量规的推荐公差10灯头参数表中的术语“焊料”11带E27和E14灯头的灯的匹配/安全系统12 E14的匹配中标称直径小于22 mm的灯玻颈13带G5和G13灯头的管型荧光灯的尺寸系统14组合式荧光灯座和启动器座前言本标准等同采用IEC60061-4：2004《灯头、灯座及检验其互换性和安全性的量规第4部分：导则及一般信息》(英文版)。

本标准等同翻译IEC60061-4：2004。

为便于使用，本标准做了下列编辑性修改：a)“本国际标准”一词改为“本标准”；b)用小数点“.”代替作为小数点的“，”；c)删除IEC60061-4：2004的前言；d)增加了章标题。

本标准自实施之日起，QB2218—1996《灯头、灯座的型号命名方法》同时废止。

本标准由中国轻工业联合会提出。

本标准由全国照明电器标准化技术委员会(SAC/TC224)归口。

本标准起草单位：浙江晨辉照明有限公司、北京电光源研究所。

本标准主要起草人：赵国松、陆光明、赵秀荣、杨小平、江姗。

本标准首次发布。

灯头、灯座及检验其安全性和互换性的量规第4部分：导则及一般信息1灯头、灯座的型号命名方法续表1续表2续表32新型同型号灯头(灯端)/灯座的附加安全要求3同型号的灯头/灯座的不扩大原则4成口灯上灯头的爬电距离和电气间隙续表1续表2续表3续表45多功能转接器续表16灯头在灯座中的固定方法7灯座/连接件8 ICE60061中的量规续表1续表29 IEC60061中量规的推荐公差续表1续表2续表310灯头参数表中的术语“焊料”11带E27和E14灯头的灯的匹配/安全系统续表1续表2续表3续表4续表5续表6续表7续表812 E14的匹配中标称直径小于22mm的灯破颈续表113带G5和G13灯头的管型荧光灯的尺寸系统续表1续表214 组合式荧光灯座和启动器座【发布日期】20070905 【实施日期】20080501。

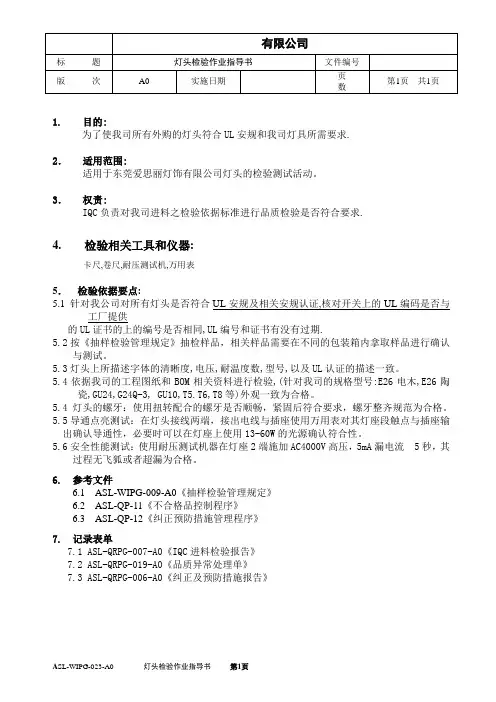

1.目的:为了使我司所有外购的灯头符合UL安规和我司灯具所需要求.2．适用范围:适用于东莞爱思丽灯饰有限公司灯头的检验测试活动。

3．权责:IQC负责对我司进料之检验依据标准进行品质检验是否符合要求.4. 检验相关工具和仪器:卡尺,卷尺,耐压测试机,万用表5．检验依据要点:5.1 针对我公司对所有灯头是否符合UL安规及相关安规认证,核对开关上的UL编码是否与工厂提供的UL证书的上的编号是否相同,UL编号和证书有没有过期.5.2按《抽样检验管理规定》抽检样品，相关样品需要在不同的包装箱内拿取样品进行确认与测试。

5.3灯头上所描述字体的清晰度,电压,耐温度数,型号,以及UL认证的描述一致。

5.4依据我司的工程图纸和BOM相关资料进行检验,(针对我司的规格型号:E26电木,E26陶瓷,GU24,G24Q-3, GU10,T5.T6,T8等)外观一致为合格。

5.4 灯头的螺牙：使用扭转配合的螺牙是否顺畅，紧固后符合要求，螺牙整齐规范为合格。

5.5导通点亮测试：在灯头接线两端，接出电线与插座使用万用表对其灯座段触点与插座输出确认导通性，必要时可以在灯座上使用13-60W的光源确认符合性。

5.6安全性能测试：使用耐压测试机器在灯座2端施加AC4000V高压，5mA漏电流 5秒，其过程无飞狐或者超漏为合格。

6. 参考文件6.1 ASL-WIPG-009-A0《抽样检验管理规定》6.2 ASL-QP-11《不合格品控制程序》6.3 ASL-QP-12《纠正预防措施管理程序》7. 记录表单7.1 ASL-QRPG-007-A0《IQC进料检验报告》7.2 ASL-QRPG-019-A0《品质异常处理单》7.3 ASL-QRPG-006-A0《纠正及预防措施报告》A SL-WIPG-023-A0 灯头检验作业指导书第1页。

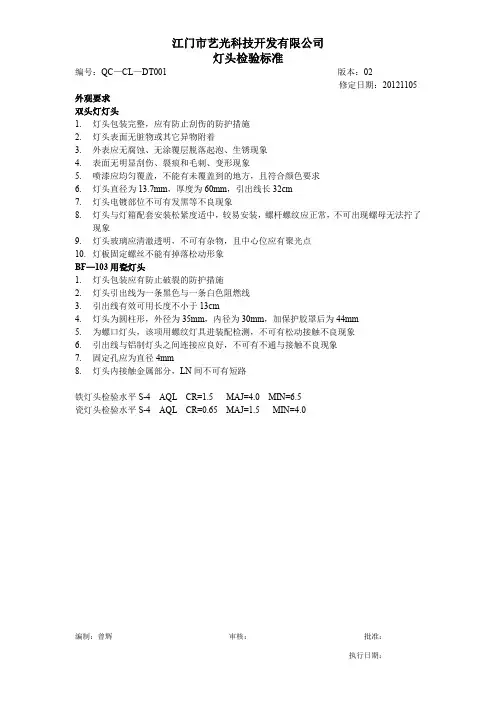

编号：QC—CL—DT001 版本：02
修定日期：20121105 外观要求
双头灯灯头
1.灯头包装完整，应有防止刮伤的防护措施
2.灯头表面无脏物或其它异物附着
3.外表应无腐蚀、无涂覆层脱落起泡、生锈现象
4.表面无明显刮伤、裂痕和毛刺、变形现象
5.喷漆应均匀覆盖，不能有未覆盖到的地方，且符合颜色要求
6.灯头直径为13.7mm，厚度为60mm，引出线长32cm
7.灯头电镀部位不可有发黑等不良现象
8.灯头与灯箱配套安装松紧度适中，较易安装，螺杆螺纹应正常，不可出现螺母无法拧了
现象
9.灯头玻璃应清澈透明，不可有杂物，且中心位应有聚光点
10.灯板固定螺丝不能有掉落松动形象
BF—103用瓷灯头
1.灯头包装应有防止破裂的防护措施
2.灯头引出线为一条黑色与一条白色阻燃线
3.引出线有效可用长度不小于13cm
4.灯头为圆柱形，外径为35mm，内径为30mm，加保护胶罩后为44mm
5.为螺口灯头，该项用螺纹灯具进装配检测，不可有松动接触不良现象
6.引出线与铝制灯头之间连接应良好，不可有不通与接触不良现象
7.固定孔应为直径4mm
8.灯头内接触金属部分，LN间不可有短路
铁灯头检验水平S-4 AQL CR=1.5 MAJ=4.0 MIN=6.5
瓷灯头检验水平S-4 AQL CR=0.65 MAJ=1.5 MIN=4.0。
