灯头扭力测试标准

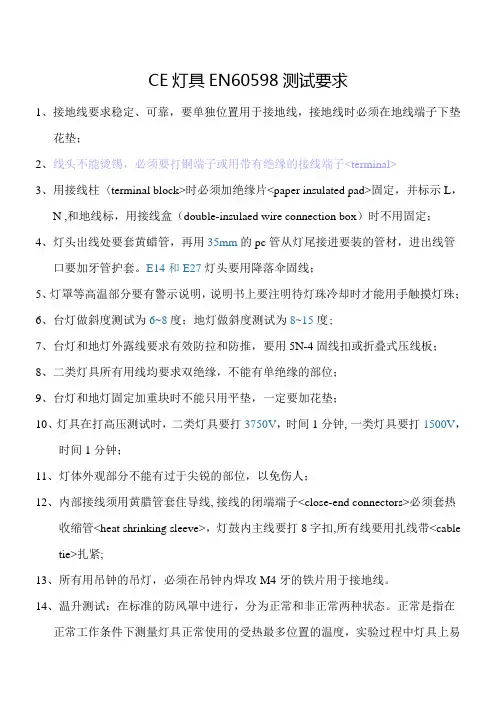

CE灯具EN60598测试要求1、接地线要求稳定、可靠，要单独位置用于接地线，接地线时必须在地线端子下垫花垫；2、线头不能烫锡，必须要打铜端子或用带有绝缘的接线端子<terminal>3、用接线柱〈terminal block>时必须加绝缘片<paper insulated pad>固定，并标示L，N ,和地线标，用接线盒（double-insulaed wire connection box）时不用固定；4、灯头出线处要套黄蜡管，再用35mm的pc管从灯尾接进要装的管材，进出线管口要加牙管护套。

E14和E27灯头要用降落伞固线；5、灯罩等高温部分要有警示说明，说明书上要注明待灯珠冷却时才能用手触摸灯珠；6、台灯做斜度测试为6~8度；地灯做斜度测试为8~15度;7、台灯和地灯外露线要求有效防拉和防推，要用5N-4固线扣或折叠式压线板；8、二类灯具所有用线均要求双绝缘，不能有单绝缘的部位；9、台灯和地灯固定加重块时不能只用平垫，一定要加花垫；10、灯具在打高压测试时，二类灯具要打3750V，时间1分钟,一类灯具要打1500V，时间1分钟；11、灯体外观部分不能有过于尖锐的部位，以免伤人；12、内部接线须用黄腊管套住导线, 接线的闭端端子<close-end connectors>必须套热收缩管<heat shrinking sleeve>，灯鼓内主线要打8字扣,所有线要用扎线带<cable tie>扎紧;13、所有用吊钟的吊灯，必须在吊钟内焊攻M4牙的铁片用于接地线。

14、温升测试：在标准的防风罩中进行，分为正常和非正常两种状态。

正常是指在正常工作条件下测量灯具正常使用的受热最多位置的温度，实验过程中灯具上易触及部件、绝缘材料、内部布线、或安装环境都不能形成影响的安全温度。

非正常状态是指灯具在模拟故障，如灯座短路、倾倒等状态。

在测试中，如灯座、线圈的绕阻、内外布线、开关以及操作过程中手可触摸到的外表面等不可超过标准要求的规定值。

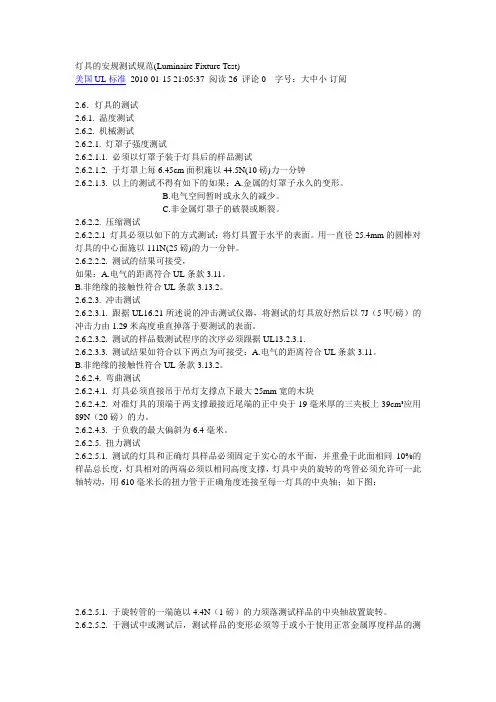

灯具的安规测试规范(Luminaire Fixture Test)美国UL标准2010-01-15 21:05:37 阅读26 评论0 字号：大中小订阅2.6．灯具的测试2.6.1. 温度测试2.6.2. 机械测试2.6.2.1. 灯罩子强度测试2.6.2.1.1. 必须以灯罩子装于灯具后的样品测试2.6.2.1.2. 于灯罩上每6.45cm面积施以44.5N(10磅)力一分钟2.6.2.1.3. 以上的测试不得有如下的如果：A.金属的灯罩子永久的变形。

B.电气空间暂时或永久的减少。

C.非金属灯罩子的破裂或断裂。

2.6.2.2. 压缩测试2.6.2.2.1 灯具必须以如下的方式测试：将灯具置于水平的表面。

用一直径25.4mm的圆棒对灯具的中心面施以111N(25磅)的力一分钟。

2.6.2.2.2. 测试的结果可接受，如果：A.电气的距离符合UL条款3.11。

B.非绝缘的接触性符合UL条款3.13.2。

2.6.2.3. 冲击测试2.6.2.3.1. 跟据UL16.21所述说的冲击测试仪器，将测试的灯具放好然后以7J（5呎/磅）的冲击力由1.29米高度垂直掉落于要测试的表面。

2.6.2.3.2. 测试的样品数测试程序的次序必须跟据UL13.2.3.1.2.6.2.3.3. 测试结果如符合以下两点为可接受：A.电气的距离符合UL条款3.11。

B.非绝缘的接触性符合UL条款3.13.2。

2.6.2.4. 弯曲测试2.6.2.4.1. 灯具必须直接吊于吊灯支撑点下最大25mm宽的木块2.6.2.4.2. 对准灯具的顶端于两支撑最接近尾端的正中央于19毫米厚的三夹板上39cm³应用89N（20磅）的力。

2.6.2.4.3. 于负载的最大偏斜为6.4毫米。

2.6.2.5. 扭力测试2.6.2.5.1. 测试的灯具和正确灯具样品必须固定于实心的水平面，并重叠于此面相同10%的样品总长度，灯具相对的两端必须以相同高度支撑，灯具中央的旋转的弯管必须允许可一此轴转动，用610毫米长的扭力管于正确角度连接至每一灯具的中央轴；如下图：2.6.2.5.1. 于旋转管的一端施以4.4N（1磅）的力须落测试样品的中央轴放置旋转。

类型Type：

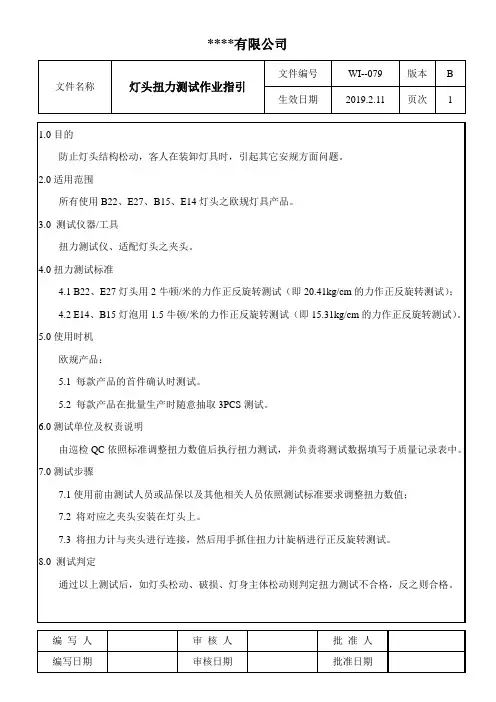

灯头扭矩测试制定部门：
工程部Develop
生效日期制定日期Date :
版本Version ：
页次Page :
Effective Date:
2014.12.17第1版
2014.12.
171、测试目的：
该测试是用扭力测试整灯各个部件之间的扭力强度。

2、测试对象：
公司生产或外购的不同部件间的螺纹和其他固定连接装置，如灯座连接等。

3、测试标准：
IEC60598-1:2008
4、测试方法：
4.1．用目视和用施加不超过以下扭矩试图表使锁定的连接松动来检验；
4.2．在更换光源过程中易受到旋转作用的灯座，合格性用目视和试图使锁定的螺纹机械连接松动来检验，试
验不适用于使用多于一个固定手段（例如：2个固定螺丝）来固定的灯座，测试扭矩在顺时针方向和逆时针方向施加不超过以下图表扭矩，历时1min；灯座不能松动。

灯座类型
E26、E27灯座
E14灯座（除烛型外）
E14烛型灯座
4.3．对于其它会承受旋转的灯座，所加扭矩应等于2倍的灯座标准
IEC60061-2中规定最大取出灯光的扭矩，但最小不得小于
1.2N.m(比如：
GU10需用
1.2N.m)，测试应按顺时针和逆时针方向各进行1min。

灯座不能松动。

扭矩值
2.25N.m
在正反方向(顺逆时针方向)施加规定的扭矩，历时1min。

备注
1.2N.m
0.5N.m。

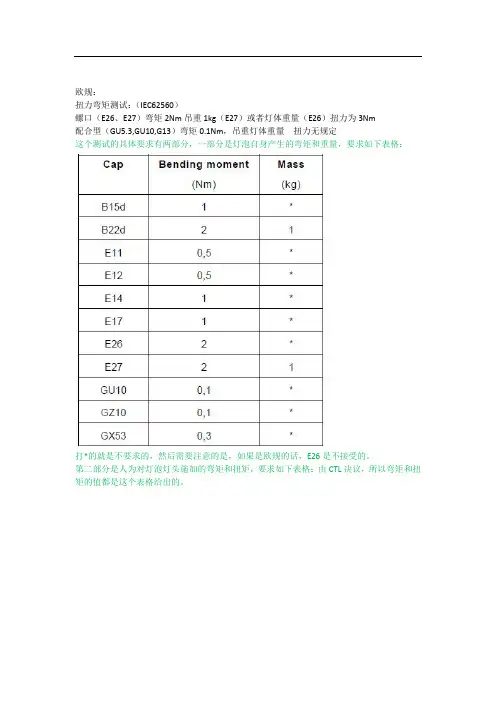

欧规：扭力弯矩测试：（IEC62560）螺口（E26、E27）弯矩2Nm吊重1kg（E27）或者灯体重量（E26）扭力为3Nm配合型（GU5.3,GU10,G13）弯矩0.1Nm，吊重灯体重量扭力无规定这个测试的具体要求有两部分，一部分是灯泡自身产生的弯矩和重量，要求如下表格：打*的就是不要求的，然后需要注意的是，如果是欧规的话，E26是不接受的。

第二部分是人为对灯泡灯头施加的弯矩和扭矩，要求如下表格：由CTL决议，所以弯矩和扭矩的值都是这个表格给出的。

测试结束后，弯矩不能使得灯泡破坏；扭矩不能使得灯头与壳体的相对位移超过1°。

标志耐磨测试：（IEC62560-marking）15s清水擦拭晾干后，15S己烷擦拭，标志清晰即可。

使用一块布，轻轻的擦拭。

绝缘电阻（IEC62560）20~30C湿度91~95%放置48小时后，500VDC测试设备到达500V后等待1分钟再测试，大于等于4MΩ。

测试部位是在灯头带电部分和外罩金属箔的绝缘材料部分。

测试需要在潮态箱中进行耐压测试（IEC60598-1）：方法同美规，电压为2V + 1000，加强/双重绝缘电压X2.测试需要在潮态箱中进行灯头温升测试（IEC60360）QB-T_2512-2001参考使用无风对流试验箱（顶部和至少三个面为双层带1~2mm孔的金属板，实验灯距离内壁不小于200mm，箱体三个基本尺寸不小于900mm。

）试验箱温度测试前应保持在15~40C测试温度的热电偶应安置于箱内以及灯头上，但应不影响散热。

点灯至少30分钟，到温度稳定后，测量灯头和试验箱的温度。

Δt25 is the temperature rise corrected to 25 °C;Δtm is the difference between the final equilibrium temperature and the ambient temperature, Δtm –Δtamb;Δtamb is the ambient temperature最后结果Δt25不大于120K这个测试需要在防风罩中进行，即无对流试验箱，然后对于E27，E14，B22等常用灯头，会有特定的测试用灯头箍，这个需要您去采购，然后需要在灯头箍上焊一段110 mm的硬线，然后与电源连接，用额定电压，灯头朝上，进行温升测试。

CE灯具EN60598测试要求1、接地线要求稳定、可靠，要单独位置用于接地线，接地线时必须在地线端子下垫花垫；2、线头不能烫锡，必须要打铜端子或用带有绝缘的接线端子<terminal>3、用接线柱〈terminal block>时必须加绝缘片<paper insulated pad>固定，并标示L，N ,和地线标，用接线盒（double-insulaed wire connection box）时不用固定；4、灯头出线处要套黄蜡管，再用 35mm的pc管从灯尾接进要装的管材，进出线管口要加牙管护套。

E14和E27灯头要用降落伞固线；5、灯罩等高温部分要有警示说明，说明书上要注明待灯珠冷却时才能用手触摸灯珠；6、台灯做斜度测试为6~8度；地灯做斜度测试为8~15度;7、台灯和地灯外露线要求有效防拉和防推，要用5N-4固线扣或折叠式压线板；8、二类灯具所有用线均要求双绝缘，不能有单绝缘的部位；9、台灯和地灯固定加重块时不能只用平垫，一定要加花垫；10、灯具在打高压测试时，二类灯具要打3750V，时间1分钟,一类灯具要打1500V，时间1分钟；11、灯体外观部分不能有过于尖锐的部位，以免伤人；12、内部接线须用黄腊管套住导线, 接线的闭端端子<close-end connectors>必须套热收缩管<heat shrinking sleeve>，灯鼓内主线要打8字扣,所有线要用扎线带<cable tie>扎紧;13、所有用吊钟的吊灯，必须在吊钟内焊攻M4牙的铁片用于接地线。

14、温升测试：在标准的防风罩中进行，分为正常和非正常两种状态。

正常是指在正常工作条件下测量灯具正常使用的受热最多位置的温度，实验过程中灯具上易触及部件、绝缘材料、内部布线、或安装环境都不能形成影响的安全温度。

非正常状态是指灯具在模拟故障，如灯座短路、倾倒等状态。

在测试中，如灯座、线圈的绕阻、内外布线、开关以及操作过程中手可触摸到的外表面等不可超过标准要求的规定值。

灯具的安规测试规范(Luminaire Fixture Test)美国UL标准2010-01-15 21:05:37 阅读26 评论0 字号：大中小订阅2.6．灯具的测试2.6.1. 温度测试2.6.2. 机械测试2.6.2.1. 灯罩子强度测试2.6.2.1.1. 必须以灯罩子装于灯具后的样品测试2.6.2.1.2. 于灯罩上每6.45cm面积施以44.5N(10磅)力一分钟2.6.2.1.3. 以上的测试不得有如下的如果：A.金属的灯罩子永久的变形。

B.电气空间暂时或永久的减少。

C.非金属灯罩子的破裂或断裂。

2.6.2.2. 压缩测试2.6.2.2.1 灯具必须以如下的方式测试：将灯具置于水平的表面。

用一直径25.4mm的圆棒对灯具的中心面施以111N(25磅)的力一分钟。

2.6.2.2.2. 测试的结果可接受，如果：A.电气的距离符合UL条款3.11。

B.非绝缘的接触性符合UL条款3.13.2。

2.6.2.3. 冲击测试2.6.2.3.1. 跟据UL16.21所述说的冲击测试仪器，将测试的灯具放好然后以7J（5呎/磅）的冲击力由1.29米高度垂直掉落于要测试的表面。

2.6.2.3.2. 测试的样品数测试程序的次序必须跟据UL13.2.3.1.2.6.2.3.3. 测试结果如符合以下两点为可接受：A.电气的距离符合UL条款3.11。

B.非绝缘的接触性符合UL条款3.13.2。

2.6.2.4. 弯曲测试2.6.2.4.1. 灯具必须直接吊于吊灯支撑点下最大25mm宽的木块2.6.2.4.2. 对准灯具的顶端于两支撑最接近尾端的正中央于19毫米厚的三夹板上39cm³应用89N（20磅）的力。

2.6.2.4.3. 于负载的最大偏斜为6.4毫米。

2.6.2.5. 扭力测试2.6.2.5.1. 测试的灯具和正确灯具样品必须固定于实心的水平面，并重叠于此面相同10%的样品总长度，灯具相对的两端必须以相同高度支撑，灯具中央的旋转的弯管必须允许可一此轴转动，用610毫米长的扭力管于正确角度连接至每一灯具的中央轴；如下图：2.6.2.5.1. 于旋转管的一端施以4.4N（1磅）的力须落测试样品的中央轴放置旋转。

UNDERWRITERS LABORATORIES CERTIFICATION REQUIREMENT DECISIONThis Certification Requirement Decision is prepared and published by Underwriters Laboratories(UL).Itis normative for the applicable UL Product Certification Program(s);however,it is currently not part ofthe UL Standard(s)referenced below.Product Category(CCN):QOYXStandard Number:UL1786Edition Date:December9,2005Document Was Downloaded By mike chou For Use By GEO IND CO LTD 35385 : 3/23/2010 - 12:14 AM Edition Number:3Section/Paragraph Reference:7.7.4,7.7.5,11.11,11.12,11.13DECISION:[NEW]7.7.4A plug face provided with a rotational mechanism to permit adjustable positioning of the device after insertion into the duplex receptacle shall comply with the rotational endurance test of Clause11.13:Exception:Rotational endurance testing is not performed if the mechanism is provided with an integral stop to limit rotation of the plug face to a maximum of270degrees and complies with the torque test of Clause11.11and the rotational cycling test of Clause11.12.11.11Torque test11.11.1.In accordance with the Exception to Clause7.7.4a device shall be tested as described in Clause 11.11.2and comply with Clause11.11.3.11.11.2Six samples of the device shall be tested.The device shall be inserted into a duplex receptacleand rotated clockwise until the integral stop prevents further rotation.The maximum angle of rotation shallbe measured by any convenient means.Then a torque of20in-lbf(2.26n-m)shall be applied clockwisefor one minute in an attempt to override the stop.The test shall be repeated on the same samples with counter-clockwise rotation and application of torque.11.11.3There shall be no damage to the device,conductors or electrical connections.The rotational mechanism shall not be able to rotate more than270degrees.11.12Rotational cycling test11.12.1.In accordance with the Exception to Clause7.7.4a device shall be tested as described in Clauses11.12.2and comply with Clause11.12.3.11.12.2Six samples of the device shall be tested.The unenergized device shall be inserted into a duplex receptacle and rotated clockwise until the integral stop prevents further rotation.The device shall then be rotated counter-clockwise until the integral stop again prevents further rotation.This range of motion shallbe repeated for6,000cycles,at a rate of6–10cycles per minute.Care should be taken to not apply a torque sufficient to override the integral stop.11.12.3There shall not be any damage to the device,conductors,or electrical connections.The angle of rotation shall not exceed270degrees.11.13Rotational endurance testUL COPYRIGHTED MATERIAL –Document Was Downloaded By mike chou For Use By GEO IND CO LTD 35385 : 3/23/2010 - 12:14 AM UL COPYRIGHTED MATERIAL –11.13.1.In accordance with Clause 7.7.4a device shall be tested as described in Clauses 11.13.2and comply with Clause 11.13.3.11.13.2Six samples of the device shall be tested.The unenergized device shall be inserted into a duplex receptacle and rotated clockwise for a full 360degree cycle.The device shall then be rotated counter-clockwise for a full cycle.The direction of motion shall be alternated between clockwise and counter-clockwise for a total of 6,000cycles,at a rate of 6–10cycles per minute.Afterwards the device shall be subjected to the Temperature Test in Clause 9.1.11.13.3There shall be no visible damage to the device,electrical contacts or electrical connections.After the conducting the Temperature Test in Clause 9.1,the contact temperature rise shall not exceed 30°C.RATIONALE FOR DECISION:The specified tests are intended to determine suitability of the mechanism and contacts of devices that rotate to accommodate receptacle orientation.The rotational endurance test is based on what is required for receptacles with a similar full rotation (360degree)contact construction.A torque test and a rotational cycling test address constructions with mechanical stops that prevent full rotation.The 270degree rotation limit for devices with stops is intended to discourage the user from forcing full rotation.The 20in-lbf (2.26n-m)torque value was derived from the CSA C22.2No.12,Swivel Strength,Flexing and Swiveling Test.The 6000cycles of endurance are considered an appropriate number of cycles to reasonably simulate the life of the product.These requirements do not apply to direct plug-in air fresheners and deodorizers with a secondary illuminating feature evaluated to UL 283that also require investigation to UL 1786.For these products the test in UL 283,Sec.62covers the rotational blade feature.Copyright ©2007Underwriters Laboratories Inc.UL,in performing its functions in accordance with its objectives,does not guarantee or warrant the correctness of Certification Requirement Decisions it may issue or that they will be recognized or adopted by anyone.Certification Requirement Decisions are the opinion of Underwriters Laboratories Inc.in practically applying the requirements of the standard.They do not represent formal interpretations of the standard under American National Standards Institute (ANSI)processes.UL shall not be responsible to anyone for the use of or reliance upon Certification Requirement Decisions by anyone.UL shall not incur any obligation or liability for damages,including consequential damages,arising out of or in connection with the use or reliance upon Certification Requirement Decisions.The electronic version of the Certification Requirement Decision is the current version and previously printed copies may be outdated.This document is published as a service to UL’s certification customersSTANDARD NUMBER:UL 1786-2-。

灯具常用标准灯具常用标准五．灯具产品主要技术要求1．高压测试：A． UL/cUL规格：普通固定式灯具：1500V/1.0mA/1秒；可移动式灯具：1500V/0.5mA/1秒；B． EN规格：CLASS：2U+1000V/1mA/1秒；（U为电网电压值）CLASS II：4U+2750V/1mA/1秒；CLASS III：500V/0.5mA/1秒；高压测试时，UL规格要求频率40～70Hz，泄露电流不超过0.5mA，而EN规格要求50/60Hz，泄露电流：O类II灯具0.5mA；I类可移动式灯具1.0mA；I类固定式灯具1.0mA，额定输入功率大于1kVA 的I类固定式每1kVA，泄露电流增加1.0mA，最大值5.0mA。

我司采用的是等效测试值：CLASS I 2000 V/1mA/1秒；CLASS II 4000V/1mA/1秒2．接地电阻测试：A． UL/cUL规格：用12V，25A电流，测得的地阻不大于0.1Ω（100mΩ）；B． EN规格：将空载电压不小于12V及不小于10A的电流加载于可触及金属及接地端子之间，测得的地阻不大于0.5Ω（500mΩ）。

3．拉力测试（电源线离开灯体位置或分拆包装时内部接线的接线点）A． UL/cUL规格：35Lbs/1分钟，位移不能超过1.6mm。

防拉装置：拉力圈、UL结、压线码、迷宫结构B． EN规格：13.5Lbs，1分钟内拉25次，每次维持1秒，位移不能超过2mm。

防拉装置：拉力圈、压线码、迷宫结构4．扭力测试螺丝连接部位一定要保证相应之扭力以确保其功能及电器性能不受影响。

灯头要承受一定扭力1分钟。

E26、E27和B22灯头：2.0NmE14和B15灯头（蜡烛灯头除外）1.2NmE14和B15蜡烛灯头0.5Nm.连接处有STOP位防止360˙旋转，承受2.5Nm每转的扭力；M10螺纹以下连接处承受扭力为2.5Nm，M10螺纹以上为5.0Nm扭力5．电线号数：A． UL/cUL规格：最小为18AWG。
