电抗器选型及计算

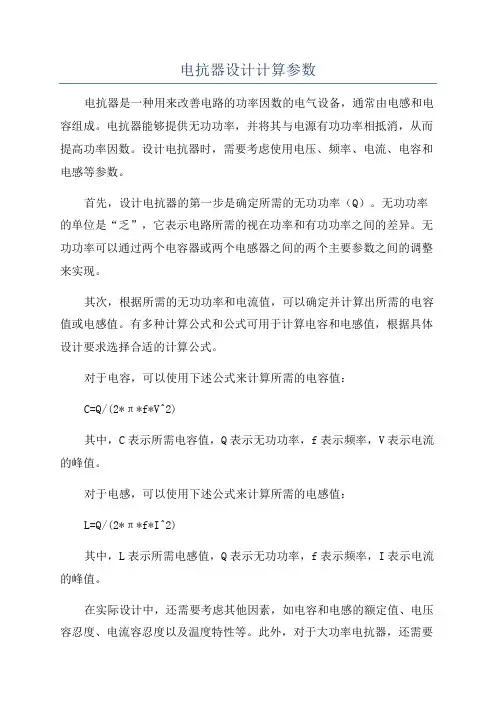

电抗器设计计算参数电抗器是一种用来改善电路的功率因数的电气设备，通常由电感和电容组成。

电抗器能够提供无功功率，并将其与电源有功功率相抵消，从而提高功率因数。

设计电抗器时，需要考虑使用电压、频率、电流、电容和电感等参数。

首先，设计电抗器的第一步是确定所需的无功功率（Q）。

无功功率的单位是“乏”，它表示电路所需的视在功率和有功功率之间的差异。

无功功率可以通过两个电容器或两个电感器之间的两个主要参数之间的调整来实现。

其次，根据所需的无功功率和电流值，可以确定并计算出所需的电容值或电感值。

有多种计算公式和公式可用于计算电容和电感值，根据具体设计要求选择合适的计算公式。

对于电容，可以使用下述公式来计算所需的电容值：C=Q/(2*π*f*V^2)其中，C表示所需电容值，Q表示无功功率，f表示频率，V表示电流的峰值。

对于电感，可以使用下述公式来计算所需的电感值：L=Q/(2*π*f*I^2)其中，L表示所需电感值，Q表示无功功率，f表示频率，I表示电流的峰值。

在实际设计中，还需要考虑其他因素，如电容和电感的额定值、电压容忍度、电流容忍度以及温度特性等。

此外，对于大功率电抗器，还需要考虑额定电流和功率因数，并选择合适的散热设备以保持电抗器的正常运行。

最后，完成设计后，需要对电抗器进行测试和验证。

测试时需要测量电容或电感的值，以及电抗器的电流和功率因数等参数。

根据测试结果可以进一步调整和优化电抗器的设计。

总之，电抗器的设计计算参数主要包括无功功率、电流、频率、电容和电感等。

通过合适的计算公式和公式，可以计算出所需的电容和电感值，并根据实际设计要求进行调整和优化。

最后，还需要对电抗器进行测试和验证，以确保其正常工作。

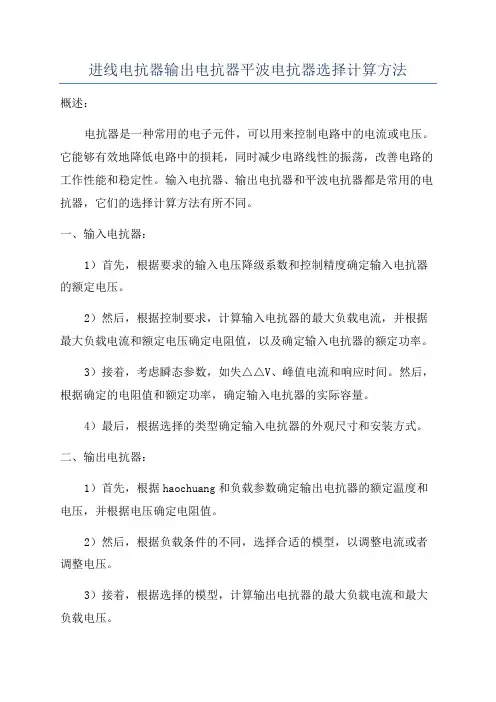

进线电抗器输出电抗器平波电抗器选择计算方法
概述：
电抗器是一种常用的电子元件，可以用来控制电路中的电流或电压。

它能够有效地降低电路中的损耗，同时减少电路线性的振荡，改善电路的工作性能和稳定性。

输入电抗器、输出电抗器和平波电抗器都是常用的电抗器，它们的选择计算方法有所不同。

一、输入电抗器：
1）首先，根据要求的输入电压降级系数和控制精度确定输入电抗器的额定电压。

2）然后，根据控制要求，计算输入电抗器的最大负载电流，并根据最大负载电流和额定电压确定电阻值，以及确定输入电抗器的额定功率。

3）接着，考虑瞬态参数，如失△△V、峰值电流和响应时间。

然后，根据确定的电阻值和额定功率，确定输入电抗器的实际容量。

4）最后，根据选择的类型确定输入电抗器的外观尺寸和安装方式。

二、输出电抗器：
1）首先，根据haochuang和负载参数确定输出电抗器的额定温度和电压，并根据电压确定电阻值。

2）然后，根据负载条件的不同，选择合适的模型，以调整电流或者调整电压。

3）接着，根据选择的模型，计算输出电抗器的最大负载电流和最大负载电压。

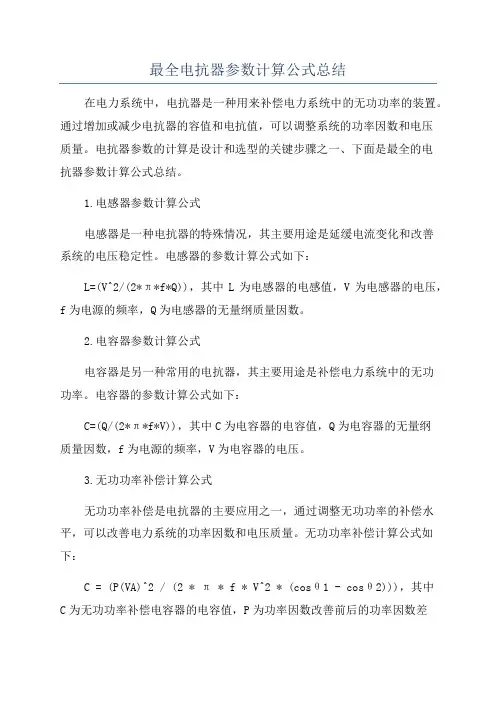

最全电抗器参数计算公式总结在电力系统中，电抗器是一种用来补偿电力系统中的无功功率的装置。

通过增加或减少电抗器的容值和电抗值，可以调整系统的功率因数和电压质量。

电抗器参数的计算是设计和选型的关键步骤之一、下面是最全的电抗器参数计算公式总结。

1.电感器参数计算公式电感器是一种电抗器的特殊情况，其主要用途是延缓电流变化和改善系统的电压稳定性。

电感器的参数计算公式如下：L=(V^2/(2*π*f*Q))，其中L为电感器的电感值，V为电感器的电压，f为电源的频率，Q为电感器的无量纲质量因数。

2.电容器参数计算公式电容器是另一种常用的电抗器，其主要用途是补偿电力系统中的无功功率。

电容器的参数计算公式如下：C=(Q/(2*π*f*V))，其中C为电容器的电容值，Q为电容器的无量纲质量因数，f为电源的频率，V为电容器的电压。

3.无功功率补偿计算公式无功功率补偿是电抗器的主要应用之一，通过调整无功功率的补偿水平，可以改善电力系统的功率因数和电压质量。

无功功率补偿计算公式如下：C = (P(VA)^2 / (2 * π * f * V^2 * (cosθ1 - cosθ2)))，其中C为无功功率补偿电容器的电容值，P为功率因数改善前后的功率因数差值，V为电源的电压，f为电源的频率，θ1为功率因数改善前的功率因数，θ2为功率因数改善后的功率因数。

4.谐振电抗器参数计算公式谐振电抗器是一种特殊的电抗器，其主要用途是消除电力系统中的谐波。

谐振电抗器的参数计算公式如下：L=((RA/(2*π*f))^2/X)，其中L为谐振电抗器的电感值，RA为谐振电抗器的电阻值，f为电源的频率，X为谐振电抗器的无量纲电抗值。

5.电抗器选择计算公式在实际工程中，电抗器的选择是一个复杂的过程，需要考虑多个因素，包括电力系统的负载情况、功率因数的要求、电流的容量等。

电抗器选择的计算公式如下：Q = ((V^2 * P * (tanθ2 - tanθ1)) / (2 * π * f)), 其中Q为无功功率补偿电抗器的无量纲质量因数，V为电源的电压，P为功率因数改善前后的无功功率差值，f为电源的频率，θ1为功率因数改善前的功率因数，θ2为功率因数改善后的功率因数。

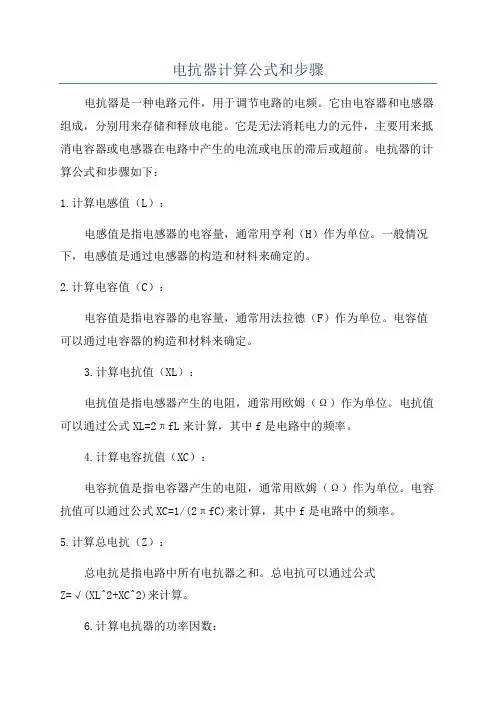

电抗器计算公式和步骤电抗器是一种电路元件，用于调节电路的电频。

它由电容器和电感器组成，分别用来存储和释放电能。

它是无法消耗电力的元件，主要用来抵消电容器或电感器在电路中产生的电流或电压的滞后或超前。

电抗器的计算公式和步骤如下：1.计算电感值（L）：电感值是指电感器的电容量，通常用亨利（H）作为单位。

一般情况下，电感值是通过电感器的构造和材料来确定的。

2.计算电容值（C）：电容值是指电容器的电容量，通常用法拉德（F）作为单位。

电容值可以通过电容器的构造和材料来确定。

3.计算电抗值（XL）：电抗值是指电感器产生的电阻，通常用欧姆（Ω）作为单位。

电抗值可以通过公式XL=2πfL来计算，其中f是电路中的频率。

4.计算电容抗值（XC）：电容抗值是指电容器产生的电阻，通常用欧姆（Ω）作为单位。

电容抗值可以通过公式XC=1/(2πfC)来计算，其中f是电路中的频率。

5.计算总电抗（Z）：总电抗是指电路中所有电抗器之和。

总电抗可以通过公式Z=√(XL^2+XC^2)来计算。

6.计算电抗器的功率因数：电抗器的功率因数是指电压和电流之间的相位差。

可以通过公式tanθ=XL/XC来计算，其中θ表示相位差。

7.根据计算结果选择电抗器的参数：根据计算结果，可以选择适合的电感值和电容值，并选择合适的工作频率来满足电路设计的要求。

总结：电抗器的计算公式和步骤主要包括计算电感值、计算电容值、计算电抗值、计算电容抗值、计算总电抗、计算电抗器的功率因数和根据计算结果选择电抗器的参数等。

这些计算步骤可以用于电路设计和电抗器的选型。

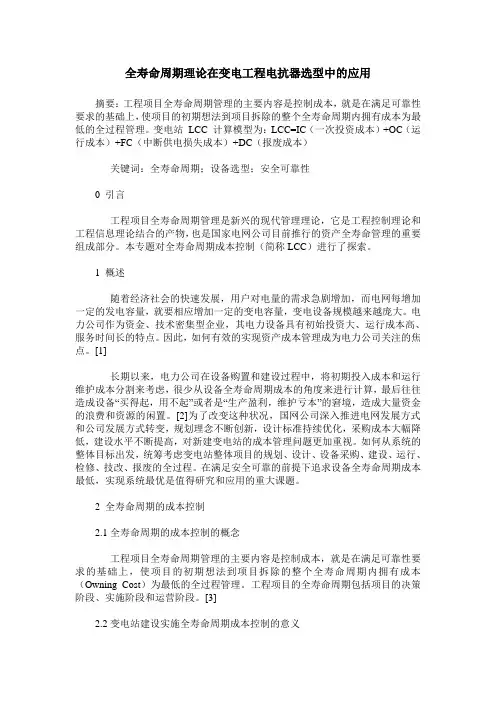

全寿命周期理论在变电工程电抗器选型中的应用摘要：工程项目全寿命周期管理的主要内容是控制成本，就是在满足可靠性要求的基础上，使项目的初期想法到项目拆除的整个全寿命周期内拥有成本为最低的全过程管理。

变电站LCC 计算模型为：LCC=IC（一次投资成本）+OC（运行成本）+FC（中断供电损失成本）+DC（报废成本）关键词：全寿命周期；设备选型；安全可靠性0 引言工程项目全寿命周期管理是新兴的现代管理理论，它是工程控制理论和工程信息理论结合的产物，也是国家电网公司目前推行的资产全寿命管理的重要组成部分。

本专题对全寿命周期成本控制（简称LCC）进行了探索。

1 概述随着经济社会的快速发展，用户对电量的需求急剧增加，而电网每增加一定的发电容量，就要相应增加一定的变电容量，变电设备规模越来越庞大。

电力公司作为资金、技术密集型企业，其电力设备具有初始投资大、运行成本高、服务时间长的特点。

因此，如何有效的实现资产成本管理成为电力公司关注的焦点。

[1]长期以来，电力公司在设备购置和建设过程中，将初期投入成本和运行维护成本分割来考虑，很少从设备全寿命周期成本的角度来进行计算，最后往往造成设备“买得起，用不起”或者是“生产盈利，维护亏本”的窘境，造成大量资金的浪费和资源的闲置。

[2]为了改变这种状况，国网公司深入推进电网发展方式和公司发展方式转变，规划理念不断创新，设计标准持续优化，采购成本大幅降低，建设水平不断提高，对新建变电站的成本管理问题更加重视。

如何从系统的整体目标出发，统筹考虑变电站整体项目的规划、设计、设备采购、建设、运行、检修、技改、报废的全过程。

在满足安全可靠的前提下追求设备全寿命周期成本最低，实现系统最优是值得研究和应用的重大课题。

2 全寿命周期的成本控制2.1全寿命周期的成本控制的概念工程项目全寿命周期管理的主要内容是控制成本，就是在满足可靠性要求的基础上，使项目的初期想法到项目拆除的整个全寿命周期内拥有成本（Owning Cost）为最低的全过程管理。

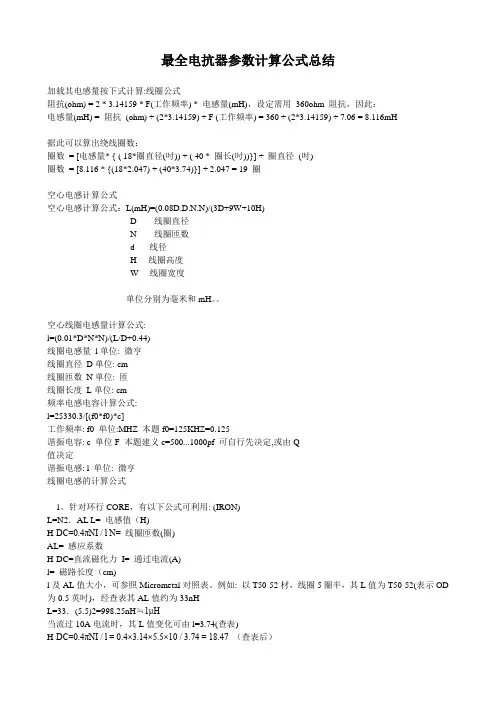

最全电抗器参数计算公式总结加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD 为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。

选型指南ACL 、OCL 输入、输出电抗器ACL ：输入电抗器，是限流设备，用于驱动器的输入端，保护驱动器不受瞬态超压影响，有降低浪涌和峰值电流，提高真实功率因数，抑制电网谐波，改善输入波形的作用。

OCL ：输出电抗器，用于平滑滤波，降低瞬变电压dv/dt ，延长电机寿命，可以降低电机噪音，减低涡流损耗，降低输出高次谐波造成的漏电流，保护变频器内部的功率器件。

国家标准：GB/T 1094.1、GB/T 1094.6适用范围认证与标准产品特征主要技术参数电抗器采用三相三柱心式结构。

铁心气隙采用环氧层压玻璃布板做间隔，以保证电抗器气隙在运行过程中不发生变化。

线圈采用漆包扁线紧密绕制，以保证电抗器线圈在运行过程中不发生震动。

ACL 2% OCL 1%ACL/OCL-1010 2.2ACL/OCL-1515 5.5ACL/OCL-20207.5ACL/OCL-303011ACL/OCL-404015ACL/OCL-505018.5ACL/OCL-606022ACL/OCL-808030ACL/OCL-11011037ACL/OCL-12512545ACL/OCL-15015055ACL/OCL-20020075ACL/OCL-25025090（93）ACL/OCL-280280110ACL/OCL-300300132ACL/OCL-400400160ACL/OCL-450450187ACL/OCL-500500200ACL/OCL-600600250ACL/OCL-800800315ACL/OCL-10001000400G5 变压器793G电源类产品ACL 、OCL 输入、输出电抗器外形与安装尺寸(mm)ACL-15 5.5150.93160×95×170130×65φ7×17160×95×170130×65φ7×17ACL-207.5200.7160×95×170130×65φ7×17160×105×170130×75φ7×17ACL-3011300.47160×150×140130×75φ7×17160×105×170130×75φ7×17ACL-4015400.35160×160×140130×85φ7×17160×145×135130×75φ7×17ACL-5018.5500.28200×150×165170×75φ7×17200×155×165170×85φ7×17ACL-6022600.23200×150×165170×75φ7×17200×160×165170×90φ7×17ACL-8030800.17200×160×165170×85φ7×17200×160×165170×90φ7×17ACL-100401000.14200×170×165170×95φ7×17200×160×165170×90φ7×17ACL-120451200.11240×180×195200×95φ10×22240×180×180200×90φ10×22ACL-150551500.09240×165×235200×95φ10×22240×160×235200×98φ10×22ACL-200752000.07240×175×235200×102φ10×22240×170×235200×108φ10×22ACL-250902500.056240×180×235200×110φ10×22240×180×235200×118φ10×22ACL-3001323000.047310×190×265250×115φ10×22300×190×265250×110φ10×22ACL-4001604000.035310×200×265250×115φ10×22240×200×285200×120φ10×22ACL-4501874500.031310×195×300250×115φ10×22310×195×300250×125φ10×22ACL-5002005000.028310×230×300250×125φ10×22310×205×300250×125φ10×22ACL-6002506000.023310×230×300250×125φ10×22310×225×300250×145φ10×22ACL-8003158000.017310×230×360250×125φ10×22310×235×360250×145φ10×22ACL-100040010000.014310×255×360250×145φ10×22310×245×360250×145φ10×22ACL-120050012000.012390×270×430240×180φ12.5×30310×270×360250×175φ10×22注:（1）以上外形尺寸只有标准工作电压380V ，电抗率输入2%、输出1%，其余型号尺寸以实际为准，如有特殊要求要标注说明，或与设计技术人员沟通。

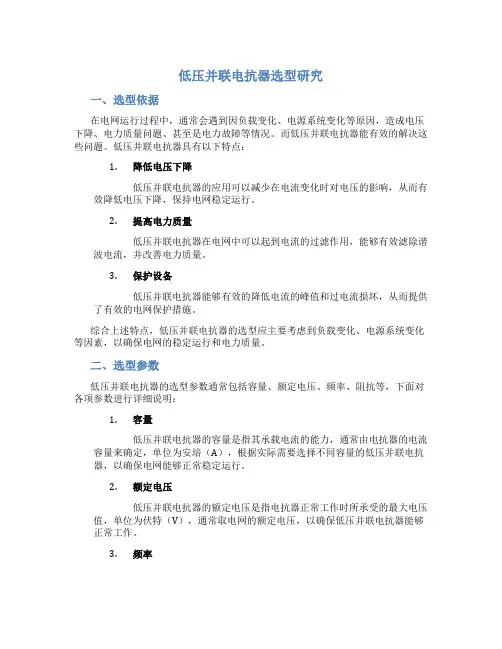

低压并联电抗器选型研究一、选型依据在电网运行过程中，通常会遇到因负载变化、电源系统变化等原因，造成电压下降、电力质量问题、甚至是电力故障等情况。

而低压并联电抗器能有效的解决这些问题。

低压并联电抗器具有以下特点：1.降低电压下降低压并联电抗器的应用可以减少在电流变化时对电压的影响，从而有效降低电压下降，保持电网稳定运行。

2.提高电力质量低压并联电抗器在电网中可以起到电流的过滤作用，能够有效滤除谐波电流，并改善电力质量。

3.保护设备低压并联电抗器能够有效的降低电流的峰值和过电流损坏，从而提供了有效的电网保护措施。

综合上述特点，低压并联电抗器的选型应主要考虑到负载变化、电源系统变化等因素，以确保电网的稳定运行和电力质量。

二、选型参数低压并联电抗器的选型参数通常包括容量、额定电压、频率、阻抗等，下面对各项参数进行详细说明：1.容量低压并联电抗器的容量是指其承载电流的能力，通常由电抗器的电流容量来确定，单位为安培（A），根据实际需要选择不同容量的低压并联电抗器，以确保电网能够正常稳定运行。

2.额定电压低压并联电抗器的额定电压是指电抗器正常工作时所承受的最大电压值，单位为伏特（V），通常取电网的额定电压，以确保低压并联电抗器能够正常工作。

3.频率频率是指电抗器所承受的电源系统的工作频率，通常为50Hz或60Hz。

4.阻抗低压并联电抗器的阻抗是指其所承受电压和电流之比，可以用来反映低压并联电抗器的电气性能。

三、选型方法低压并联电抗器的选型方法主要包括以下几个方面：1.综合考虑低压并联电抗器的选型应综合考虑电抗器的容量、额定电压、频率、阻抗等参数，根据实际需求进行选择，以确保电网的正常稳定运行。

2.选型计算选型计算是通过一系列的模型和计算过程，根据负载、电源系统等实际情况，计算出低压并联电抗器的选型参数，以确保其能够起到应有的作用。

选型计算需要对负载情况、电源系统情况、电力质量等因素进行综合分析，确保所选低压并联电抗器能够满足实际需求。

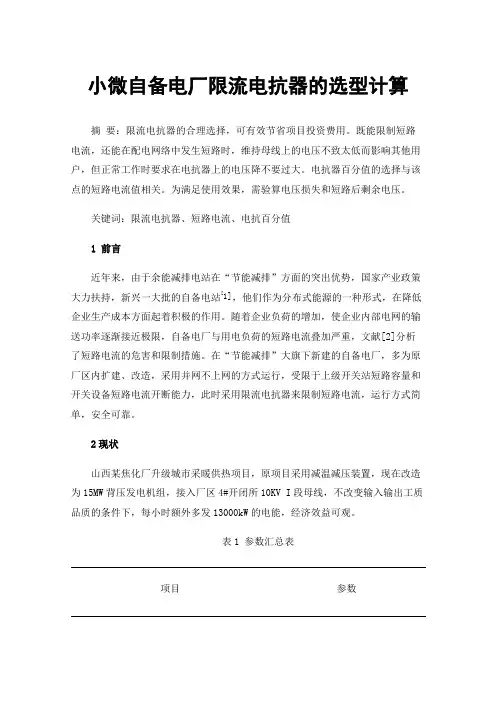

小微自备电厂限流电抗器的选型计算摘要：限流电抗器的合理选择，可有效节省项目投资费用。

既能限制短路电流，还能在配电网络中发生短路时，维持母线上的电压不致太低而影响其他用户，但正常工作时要求在电抗器上的电压降不要过大。

电抗器百分值的选择与该点的短路电流值相关。

为满足使用效果，需验算电压损失和短路后剩余电压。

关键词：限流电抗器、短路电流、电抗百分值1前言近年来，由于余能减排电站在“节能减排”方面的突出优势，国家产业政策大力扶持，新兴一大批的自备电站[1]，他们作为分布式能源的一种形式，在降低企业生产成本方面起着积极的作用。

随着企业负荷的增加，使企业内部电网的输送功率逐渐接近极限，自备电厂与用电负荷的短路电流叠加严重，文献[2]分析了短路电流的危害和限制措施。

在“节能减排”大旗下新建的自备电厂，多为原厂区内扩建、改造，采用并网不上网的方式运行，受限于上级开关站短路容量和开关设备短路电流开断能力，此时采用限流电抗器来限制短路电流，运行方式简单，安全可靠。

2现状山西某焦化厂升级城市采暖供热项目，原项目采用减温减压装置，现在改造为15MW背压发电机组，接入厂区4#开闭所10KV I段母线，不改变输入输出工质品质的条件下，每小时额外多发13000kW的电能，经济效益可观。

表1 参数汇总表项目参数系统额定电压/kV10系统短路电流/kA27.2频率/ Hz50发电机额定电压/kV10.5发电机额定功率/kW15000发电机功率因数0.85发电机额定电流/A970.3发电机纵轴超瞬变电抗0.1393根据已知参数，算得到发电机的电抗有名值为：⑴发电机提供给系统的短路电流值为：⑵因该项目为改造升级项目，上级电网母线短路电流为27.2KA，上级开关站设备均按31.5kA短路电流核算校验，若全部改造升级，则投资巨大，工期加长，且影响全厂的正常生产。

本次项目中，欲将发电机系统的短路电流限制在20kA以下，因发电机自身的短路电流已经达到7kA，故需将来自系统的短路电流限制在13kA以下。

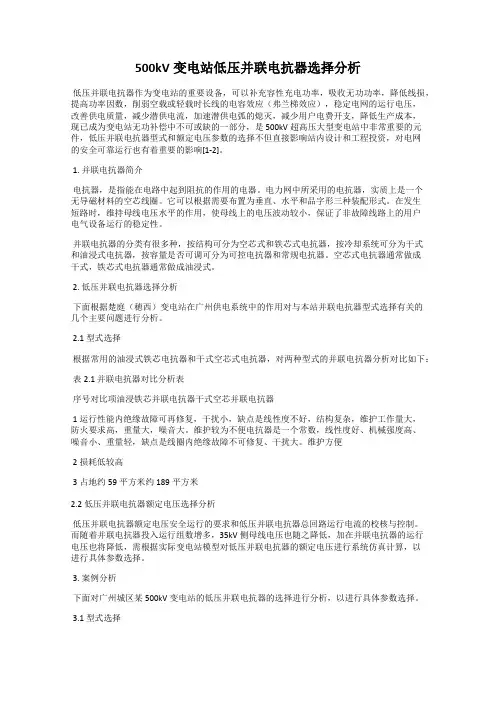

500kV变电站低压并联电抗器选择分析低压并联电抗器作为变电站的重要设备，可以补充容性充电功率，吸收无功功率，降低线损，提高功率因数，削弱空载或轻载时长线的电容效应（弗兰梯效应），稳定电网的运行电压，改善供电质量，减少潜供电流，加速潜供电弧的熄灭，减少用户电费开支，降低生产成本，现已成为变电站无功补偿中不可或缺的一部分，是500kV超高压大型变电站中非常重要的元件，低压并联电抗器型式和额定电压参数的选择不但直接影响站内设计和工程投资，对电网的安全可靠运行也有着重要的影响[1-2]。

1. 并联电抗器简介电抗器，是指能在电路中起到阻抗的作用的电器。

电力网中所采用的电抗器，实质上是一个无导磁材料的空芯线圈。

它可以根据需要布置为垂直、水平和品字形三种装配形式。

在发生短路时，维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

并联电抗器的分类有很多种，按结构可分为空芯式和铁芯式电抗器，按冷却系统可分为干式和油浸式电抗器，按容量是否可调可分为可控电抗器和常规电抗器。

空芯式电抗器通常做成干式，铁芯式电抗器通常做成油浸式。

2. 低压并联电抗器选择分析下面根据楚庭（穂西）变电站在广州供电系统中的作用对与本站并联电抗器型式选择有关的几个主要问题进行分析。

2.1 型式选择根据常用的油浸式铁芯电抗器和干式空芯式电抗器，对两种型式的并联电抗器分析对比如下：表2.1 并联电抗器对比分析表序号对比项油浸铁芯并联电抗器干式空芯并联电抗器1运行性能内绝缘故障可再修复，干扰小，缺点是线性度不好，结构复杂，维护工作量大，防火要求高，重量大，噪音大。

维护较为不便电抗器是一个常数，线性度好、机械强度高、噪音小、重量轻，缺点是线圈内绝缘故障不可修复、干扰大。

维护方便2损耗低较高3占地约59平方米约189平方米2.2低压并联电抗器额定电压选择分析低压并联电抗器额定电压安全运行的要求和低压并联电抗器总回路运行电流的校核与控制。

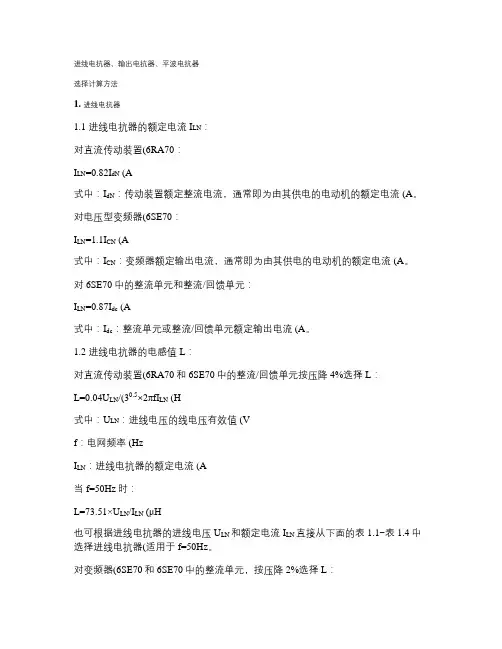

进线电抗器、输出电抗器、平波电抗器选择计算方法1. 进线电抗器1.1 进线电抗器的额定电流I LN：对直流传动装置(6RA70：I LN=0.82I dN (A式中：I dN：传动装置额定整流电流，通常即为由其供电的电动机的额定电流 (A。

对电压型变频器(6SE70：I LN=1.1I CN (A式中：I CN：变频器额定输出电流，通常即为由其供电的电动机的额定电流 (A。

对6SE70中的整流单元和整流/回馈单元：I LN=0.87I dc (A式中：I dc：整流单元或整流/回馈单元额定输出电流 (A。

1.2 进线电抗器的电感值L：对直流传动装置(6RA70和6SE70中的整流/回馈单元按压降4%选择L：L=0.04U LN/(30.5×2πfI LN (H式中：U LN：进线电压的线电压有效值 (Vf：电网频率 (HzI LN：进线电抗器的额定电流 (A当f=50Hz时：L=73.51×U LN/I LN(μH也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表1.1~表1.4中选择进线电抗器(适用于f=50Hz。

对变频器(6SE70和6SE70中的整流单元，按压降2%选择L：L=0.02×U LN/(30.5×2πfI LN (H式中：U LN：进线电压的线电压有效值 (Vf：电网频率 (HzI LN：进线电抗器的额定电流 (A当f=50Hz时：L=36.76×U LN/I LN(μH也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表1.5~表1.8中选择进线电抗器(适用于f=50Hz。

表1.1 进线电压：380(400V 额定压降：8.85V(4% 型号：HKSG2-0.8I LN (A 18 22.4 28 31.5 35.5 40 50 63L (μH1565 1258 1006 894 794 704 563 447订货号K119-513 K119-514 K119-515 K119-516 K119-517 K119-518 K119-519 K119-520 71 80 91 100 112 125 140 160 180397 352 310 282 282 252 201 176 157K119-521 K119-522 K119-523 K119-524 K119-525 K119-526 K119-527 K119-528 K119-529 200 224 250 280 315 355 400 450 500141 126 113 101 89.4 79.4 70.4 62.6 56.3K119-530 K119-531 K119-532 K119-533 K119-534 K119-535 K119-536 K119-537 K119-538 560 630 710 910 1000 1120 1250 1400 160050.3 44.7 39.7 31 28.2 25.2 22.5 20.1 17.6K119-539 K119-540 K119-541 K119-542 K119-543 K119-544 K119-545 K119-546 K119-547 表1.2 进线电压：500V 额定压降：11.55V(4% 型号：HKSG2-0.8I LN (A 22.4 31.5 35.5 40 50 63 71 80L (μH1634 1162 1031 915 732 581 516 458订货号K119-548 K119-549 K119-550 K119-551 K119-552 K119-553 K119-554 K119-555 91 100 112 125 140 160 180 200 224402 366 327 293 262 229 203 183 163K119-556 K119-557 K119-558 K119-559 K119-560 K119-561 K119-562 K119-563 K119-564 250 280 315 355 400 450 500 560 630145 130 116 103 91.5 81.3 73.2 65.4 58.1K119-565 K119-566 K119-567 K119-568 K119-569 K119-570 K119-571 K119-572 K119-573 710 910 1000 1120 1250 1400 160057.6 40.2 36.6 32.7 29.3 26.2 22.9K119-574 K119-575 K119-576 K119-577 K119-578 K119-579 K119-580表1.3 进线电压：690V 额定压降：15.9V(4% 型号：HKSG2-0.8I LN (A 63 71 80 91 100 112 125L (μH803 713 633 556 506 452 405订货号K119-581 K119-582 K119-583 K119-584 K119-585 K119-586 K119-587 140 160 180 200 224 250 280 315362 316 281 253 226 202 181 166K119-588 K119-589 K119-590 K119-591 K119-592 K119-593 K119-594 K119-595 355 400 450 500 560 630 710 910143 126 112 101 90.3 80.3 71.3 55.6K119-596 K119-597 K119-598 K119-599 K119-600 K119-601 K119-602 K119-603 1000 1120 1250 1400 160050.6 45.2 40.5 36.2 31.6K119-604 K119-605 K119-606 K119-607 K119-608表1.4 进线电压：750V 额定压降：17.3V(4% 型号：HKSG2-0.8I LN (A 100 112 125 140 160 180 200L (μH551 491 441 393 344 305 275订货号K119-609 K119-610 K119-611 K119-612 K119-613 K119-614 K119-615224 250 280 315 355 400 450 500246 220 197 175 155 138 122 110K119-616 K119-617 K119-618 K119-619 K119-620 K119-621 K119-622 K119-623630 710 910 1000 1120 1250 1400 160087.4 77.6 60.5 55.1 49.2 44.1 39.3 34.4K119-625 K119-626 K119-627 K119-628 K119-629 K119-630 K119-631 K119-632表1.5 进线电压：380(400V 额定压降：4.43V(2% 型号：HKSG2-0.8I LN (A 5 6.3 8 9.1 11.2 12.5 16 18L (μH2820 2236 1763 1548 1258 1128 883 783订货号K119-401 K119-402 K119-403 K119-404 K119-405 K119-406 K119-407 K119-408 22.4 28 31.5 35.5 40 50 63 71 80630 503 448 397 352 282 224 199 176K119-409 K119-420 K119-411 K119-412 K119-413 K119-414 K119-415 K119-416 K119-417 91 100 112 125 140 160 180 200 224155 141 126 113 101 88.0 78.3 70.4 62.9K119-418 K119-419 K119-420 K119-421 K119-422 K119-423 K119-424 K119-425 K119-426250 280 315 355 400 450 500 560 63056.3 50.3 44.7 39.7 35.2 31.4 28.2 25.2 22.4K119-427 K119-428 K119-429 K119-430 K119-431 K119-432 K119-433 K119-434 K119-435 710 910 1000 1120 1250 1400 160019.6 15.5 19.1 12.6 11.3 10.1 8.8K119-436 K119-437 K119-438 K119-439 K119-440 K119-441 K119-442表1.6 进线电压：500V 额定压降：5.77V(2% 型号：HKSG2-0.8I LN (A 5 6.3 8 9.1 11.2 12.5 16 18L (μH3673 2915 2296 2018 1640 1469 1148 1020 订货号K119-443 K119-444 K119-445 K119-446 K119-447 K119-448 K119-449 K119-45022.4 28 31.5 35.5 40 50 63 71 80820 656 583 517 459 367 292 259 230K119-451 K119-452 K119-453 K119-454 K119-455 K119-456 K119-457 K119-458 K119-45991 100 112 125 140 160 180 200 224202 184 164 147 131 115 102 91.8 82.0K119-460 K119-461 K119-462 K119-463 K119-464 K119-465 K119-466 K119-467 K119-468 250 280 315 355 400 450 500 560 63073.5 66.0 58.3 51.7 45.9 40.8 36.7 32.8 29.2K119-469 K119-470 K119-471 K119-472 K119-473 K119-474 K119-475 K119-476 K119-477 710 910 1000 1120 1250 1400 160025.9 20.2 18.4 16.4 14.7 13.1 11.5K119-478 K119-479 K119-480 K119-481 K119-482 K119-483 K119-484表1.7 进线电压：690V 额定压降：7.97V(2% 型号：HKSG2-0.8I LN (A 63 71 80 91 100 112 125L (μH403 357 285 279 254 227 203订货号K119-485 K119-486 K119-487 K119-488 K119-489 K119-490 K119-491140 160 180 200 224 250 280 315181 159 141 127 113 101 90.6 80.5K119-492K119-493K119-494K119-495K119-496K119-497K119-498K119-499355 400 450 500 560 630 710 910 71.5 63.4 56.4 45.3 40.3 35.7 27.9 25.4K119-500 K119-501K119-502K119-503K119-504K119-505K119-506K119-5071000 1120 12501400 1600 22.7 30.2 18.1 15.9 13.9K119-508K119-509K119-510K119-511K119-512表1.8 进线电压：750V 额定压降：8.85V(2% 型号：HKSG2-0.8 ILN (A 40 50 63 71 80 91 100L (μH282 282 252 201 176 157 141订货号K119-524 K119-525K119-526K119-527K119-528K119-529K119-530112 125 140 160 180 200 224 250 282 252 201 176 157 141 126 113K119-525K119-526K119-527K119-528K119-529K119-530K119-531K119-532280 315 355 400 450 500 560 630 101 89.4 79.4 70.4 62.6 56.3 50.3 44.7K119-533K119-534K119-535K119-536K119-537K119-538K119-539K119-540710 910 1000 1120 1250 1400 1600 39.7 31 28.2 25.2 22.5 20.1 17.6K119-541K119-542K119-543K119-544K119-545K119-546K119-5472. 输出电抗器2.1 输出电抗器的额定电流变频器或逆变器所用的输出电抗器的额定电流I LN可按下式选择I LN=I MN (A式中：I MN：由变频器或逆变器供电的电动机的额定电流 (A2.2 输出电抗器的电感输出电抗器的电感量L可按下式选择L=0.01U MN/(30.5×2πfI LN (H式中：U MN：由变频器或逆变器供电的电动机的额定电压 (Vf：电网频率 (HzI LN：输出电抗器的额定电流 (A当f=50Hz时：L=18.38×U MN/I LN(μH也可根据由变频器或逆变器供电的电动机的额定电压U MN和输出电抗器的额定电流I LN直接从下面的表2.1~表2.2中选择输出电抗器(适用于f=50Hz。

正泰电抗器525v选型手册正泰电抗器525V选型手册第一章：产品概述\n正泰电抗器是一种用于电力系统中的无功补偿设备，主要用于降低电力系统中的谐波和改善功率因数。

本手册将为您介绍正泰电抗器525V系列的选型指南。

第二章：产品特点\n1. 高效节能：正泰电抗器采用先进的材料和设计，具有高效节能的特点，可有效降低系统中的无功损耗。

\n2. 良好的谐波抑制能力：正泰电抗器具有良好的谐波抑制能力，可有效减少谐波对系统设备的影响。

\n3. 可靠性高：正泰电抗器采用优质材料和先进工艺制造，具有良好的可靠性和稳定性。

\n4. 安装方便：正泰电抗器采用模块化设计，安装方便快捷。

第三章：选型指南\n1. 确定需求：在选型之前，需要明确您所需的无功补偿容量和工作电压等参数。

\n2. 选择合适容量：根据实际需求确定所需容量。

一般来说，容量应根据系统的无功功率需求和谐波抑制需求来确定。

\n3. 确定工作电压：根据系统的工作电压确定所需的电抗器额定电压。

正泰电抗器525V系列可适用于525V的工作电压。

\n4. 考虑环境条件：在选型过程中，还需要考虑环境条件，如温度、湿度等因素，以确保电抗器的正常运行。

\n5. 选择合适型号：根据以上参数选择合适的正泰电抗器525V型号。

第四章：安装和维护\n1. 安装前准备：在安装之前，需要确保设备和安装环境符合相关要求，并进行必要的检查和测试。

\n2. 安装步骤：按照正泰电抗器的安装说明进行安装，并确保连接正确可靠。

\n3. 维护保养：定期检查和维护正泰电抗器，包括清洁、紧固连接件、检查温度等。

第五章：常见问题解答\n本章将为您提供一些常见问题的解答，以帮助您更好地使用正泰电抗器525V系列。

第六章：联系我们\n如有任何疑问或需要进一步咨询，请随时联系我们的客户服务团队。

以上是正泰电抗器525V选型手册的简要内容，希望能为您提供一些有用的信息。

如需更详细的内容，请参阅正泰电抗器525V选型手册。

电抗器计算公式实例电抗器（reactor）是一种电气元件，用于改变交流电电路中的电流和电压之间的相位关系。

电抗器是无功电阻的一种，它对交流电流产生感应性负载。

电抗器的主要功能是消除功率因数和谐波。

电抗器的计算公式主要有以下几种：1.电感的计算公式：电感是导体中存储电磁能量的能力。

它是由电流变化引起的磁感应强度变化而产生的。

电感的计算公式如下：L=(N^2*μ*A)/l其中，L为电感，N为线圈匝数，μ为磁导率，A为截面积，l为长度。

2.电容的计算公式：电容是导体存储电荷的能力。

它是由电压变化引起的电场强度变化而产生的。

电容的计算公式如下：C=ε*A/d其中，C为电容，ε为介电常数，A为电极表面积，d为电极间距。

3.交流电路中的电抗计算：在交流电路中，电抗器是一个包含电感和电容的元件。

对于电抗器的计算，可以使用复数表示法来表示电感和电容的影响。

复数表示法中，电感的电抗表示为jωL，电容的电抗表示为-1/(jωC)，其中j为虚数单位，ω为角频率。

电抗器的总电抗为Z=jωL-1/(jωC)4.电抗器的功率因数计算：功率因数是描述交流电路中有用功与总功率之间的比值关系。

功率因数可以通过电抗器的电抗和电阻的比值来计算。

功率因数的计算公式如下：PF=R/√(R^2+Z^2)其中，PF为功率因数，R为电阻，Z为电抗。

5.电抗器的谐振频率计算：电抗器在特定的频率下会产生共振现象。

谐振频率可以通过电容和电感的数值计算。

谐振频率的计算公式如下：f=1/(2π√(LC))其中，f为谐振频率，L为电感，C为电容。

以上是电抗器计算的一些基本公式和示例。

使用这些公式可以计算电抗器的电感、电容、总电抗、功率因数和谐振频率等参数。

这些参数对于电抗器在交流电路中的应用具有重要的意义。

电抗器参数的选择和计算
为防止电容器组在投入过程中的合闸涌流，引起电容器端的电压升高而损坏电容器，一般电容器组可选配0.5%～1%的电抗器。

如系统中有谐波源，电抗器的选择要从消除和抑制谐波，防止发生谐振方面来考虑。

变压器接线组别均为Y/d接线，可隔离系统中的三次谐波，通常性质的谐波源一般都不含偶次谐波，为此电抗器的选配以抑制5次以上的谐波为目的。

5次谐波谐振时，X5L = 5ωL，X5C = 1/(5ωC)，X5L- X5C = 0，5ωL - 1/(5ωC)= 0，5X1L -(1/5)X1C = 0，X1L/5X1C = 1/25 = 4%，其中XC为容抗，XL为感抗，为确保5次及以上的其它高次谐波不谐振，一般取可靠系数1.5，则电抗率为XL/XC = 1.5×4% = 6%。

上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。

种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等厂家直销价格低，品质优。

现货供应，欢迎新老顾客咨询。

各种电抗器的计算公式电抗是指电路中产生的感应电动势和电流之间的相位差所产生的电势。

电抗器是一种能够提供电抗的被动元件。

在电路中，电抗器可分为电感器和电容器，其计算公式如下：1. 电感器（Inductor）：电感器是一种可以产生电感的元件，其计算公式如下：XL=2πfL其中，XL为电感的电抗（欧姆，Ω），f为频率（赫兹，Hz），L为电感的值（亨利，H）。

2. 电容器（Capacitor）：电容器是一种可以产生电容的元件，其计算公式如下：XC=1/(2πfC)其中，XC为电容的电抗（欧姆，Ω），f为频率（赫兹，Hz），C为电容的值（法拉，F）。

3. 并联电感器（Inductor in Parallel）：当多个电感器并联时，其总电抗可以通过每个电感器的电抗进行求和来计算，公式如下：XL_total = XL1 + XL2 + ... + XLn其中，XL_total为并联电感器的总电抗（欧姆，Ω），XL1,XL2, ..., XLn为每个电感器的电抗（欧姆，Ω）。

4. 并联电容器（Capacitor in Parallel）：当多个电容器并联时，其总电抗可以通过每个电容器的电抗求和进行计算，公式如下：XC_total = XC1 + XC2 + ... + XCn其中，XC_total为并联电容器的总电抗（欧姆，Ω），XC1,XC2, ..., XCn为每个电容器的电抗（欧姆，Ω）。

5. 串联电感器（Inductor in Series）：当多个电感器串联时，其总电抗可以通过每个电感器的电抗求和进行计算，公式如下：XL_total = XL1 + XL2 + ... + XLn其中，XL_total为串联电感器的总电抗（欧姆，Ω），XL1,XL2, ..., XLn为每个电感器的电抗（欧姆，Ω）。

6. 串联电容器（Capacitor in Series）：当多个电容器串联时，其总电抗可以通过每个电容器的电抗求和进行计算，公式如下：XC_total = XC1 + XC2 + ... + XCn其中，XC_total为串联电容器的总电抗（欧姆，Ω），XC1,XC2, ..., XCn为每个电容器的电抗（欧姆，Ω）。
