《电力系统概论》课件
发电环节：将各种能源转化为 电能的过程。
输电环节：将电能从发电厂输 送到用电地区的过程。
变电环节：将电能从高压转换 为低压，以满足不同用电需求 的过程。
配电环节：将电能从变电站输 送到用户终端的过程。
用电环节：将电能转化为其他 形式的能量，以满足生产和生 活需求的过程。
电力系统构成
发电系统：包括 火力发电、水力 发电、核能发电 等
电力系统概论PPT课件大纲
汇报人：PPT
汇报时间：20XX/XX/XX
YOUR LOGO
目录
CONTENTS
1 单击添加目录项标题 2 电力系统概述 3 发电系统 4 输电系统 5 配电系统 6 电力系统保护与控制
单击此处添加章节标题
电力系统概述
电力系统定义
电力系统：由发电、输电、变 电、配电和用电等环节组成的 电能生产、输送和消费系统。
输电系统：包括 高压输电线路、 变电站等
配电系统：包括 配电变压器、配 电线路等
用电系统：包括 工业用电、商业 用电、居民用电 等
电力系统运行方式
电力系统运行方式包括：并网运行、孤岛运行、黑启动等 并网运行：将多个发电厂、变电站、输电线路等连接起来，共同供电 孤岛运行：当电网发生故障时，部分区域可以独立运行，保证供电 黑启动：当电网发生大面积停电时，通过启动部分发电机组，逐步恢复供电
地下输电线路：埋设在地下的输电线路 单相输电线路：传输单相电能的线路 三相输电线路：传输三相电能的线路
输电线路的组成
导线：传输电能的主要部分 绝缘子：支撑导线，防止导线与杆塔接触 杆塔：支撑导线，保持导线与地面的距离 接地装置：防止雷电和静电对输电线路的影响 避雷器：保护输电线路免受雷电的破坏 通信设备：用于输电线路的监控和调度
电气工程概论 ppt课件
17
（2）频率 电力系统运行时的频率与额定频率之差称为频率偏差，
是电能质量的又一个主要指标。
➢ 我国电力系统采用的额定频率为50Hz，其允许偏差如表 1-3所示。
运行情况
允许频率偏移 值（Hz）
正常运行
中、小系统 大系统
±0.5 ±0.2
事故运行
30min以内 15min以内 决不允许低于
±1 ±1.5
电压一般为110~220kV。 全所一旦停电，将使该地区中断供电。
4．终端变电所 终端变电所是电网的末端变电所，一般为降压变电所，
由地区变电所供电，高压侧电压为10~110kV。 全所一旦停电，将使用户中断供电。
2021/5/31
9
3.电力网 电力系统的重要组成部分，用于输送和分配
电能。 ➢ 分类：一般按其供电范围的大小和电压等级的
高低可分为地方电力网、区域电力网和超高压 远距离输电网三类。 ➢ 电力网的分类如表1-1所示。
2021/5/31
10
类型
地方电力网
输电范围 典型电压等
级(kV)
主要功能
50公里以内 10、35 分配电能
超高压远距离输电 区域电力网
网络 50公里以外 300公里以上
110、220 330、500、750
2．中间变电所 将发电厂、枢纽变电所及负荷中心联系起来，处于电
源与负荷的中间位置。主要用以交换潮流或使长距离输 电线路分段，同时降低电压给所在区域供电。
电压为220~330kV。全所一旦停电，将引起区域电 力系统解列。
2021/5/31
8
3．地区变电所 地区变电所是一个地区或城市的主要变电所，高压侧
变压器T2：高压侧绕组额定电压为220kV， 中压侧绕组的额定电压为121kV，低压侧绕组 的额定电压为11kV或10.5kV；
（2）频率 电力系统运行时的频率与额定频率之差称为频率偏差，
是电能质量的又一个主要指标。
➢ 我国电力系统采用的额定频率为50Hz，其允许偏差如表 1-3所示。
运行情况
允许频率偏移 值（Hz）
正常运行
中、小系统 大系统
±0.5 ±0.2
事故运行
30min以内 15min以内 决不允许低于
±1 ±1.5
电压一般为110~220kV。 全所一旦停电，将使该地区中断供电。
4．终端变电所 终端变电所是电网的末端变电所，一般为降压变电所，
由地区变电所供电，高压侧电压为10~110kV。 全所一旦停电，将使用户中断供电。
2021/5/31
9
3.电力网 电力系统的重要组成部分，用于输送和分配
电能。 ➢ 分类：一般按其供电范围的大小和电压等级的
高低可分为地方电力网、区域电力网和超高压 远距离输电网三类。 ➢ 电力网的分类如表1-1所示。
2021/5/31
10
类型
地方电力网
输电范围 典型电压等
级(kV)
主要功能
50公里以内 10、35 分配电能
超高压远距离输电 区域电力网
网络 50公里以外 300公里以上
110、220 330、500、750
2．中间变电所 将发电厂、枢纽变电所及负荷中心联系起来，处于电
源与负荷的中间位置。主要用以交换潮流或使长距离输 电线路分段，同时降低电压给所在区域供电。
电压为220~330kV。全所一旦停电，将引起区域电 力系统解列。
2021/5/31
8
3．地区变电所 地区变电所是一个地区或城市的主要变电所，高压侧
变压器T2：高压侧绕组额定电压为220kV， 中压侧绕组的额定电压为121kV，低压侧绕组 的额定电压为11kV或10.5kV；
高职高专《电力生产概论(第三版)》课件电网篇 第16章 电力安全
电力生产概论
电力安全
一
用电安全技术
标示牌：标示牌应有明显的标记，其作用是警告工作人员不 得接近带电部分，指出工作人员的正确工作地点，提醒工作人员 采取安全措施，禁止向某段线路或设备送电以及指出接地位置等。 标示牌式样有统一规定，应根据统一规定。 标示牌共有七种四类，使用时选择宇样应合适，悬挂的位置应 正确，并与实际运行状态相符。 （1）禁止类：如“禁止合闸，有人工作！” ；“禁止合闸， 线路有人工作！” ；“禁止攀登，高压危险！” 。 （2）警告类：“止步，高压危险！” （3）提醒类：“已接地！” （4）许可类：“在此工作！” ；“从此上下！” 。
❖ 用于扑灭电气火灾的灭火器材：二氧化碳灭火器、干粉灭火器等。 使用上述灭火器材时，灭火机与带电体之间应保持以下安全距离： ①l0 kV及以下不小于l m；
❖ ②110～220 kV不小于2 m。 ❖ 使用二氧化碳灭火器时，灭火机距火源2～3 m，扑救人员站在上
风口，同时打开门窗加强通风，对准火源小心喷射，注意勿使干 冰贴着皮肤造成冻伤。 ❖ 扑救时必须采取相应的安全措施，以防止发生触电事故。
触电急救（二）
❖ 现场心肺脑复苏：首先应迅速将触电者体位摆好，撤掉枕头，并清 理口腔内食物、血块、假牙等异物。 （1）打开气道有三种方法：仰头托颌法、仰头掌颌法、拉颌法。 （2）口对口吹气：打开气道后，如触电者无呼吸，抢救者应立即 深呼吸2～3次，张大嘴严密包绕触电者的嘴，同时手放在额头，拇 指、食指捏紧其双侧鼻孔，连续向肺内吹气2次，吹后应放松双侧 鼻孔、每次吹气约在900～1 100 ml，每分钟吹气12次。吹2 s放松 3 s。 （3）胸外心脏按压。
❖ 触电后的临床表现： （1）全身表现：轻型：精神紧张，面色苍白，表情呆滞，呼吸心跳加快等； 中型：惊恐、心慌、肌肉痉挛、神志丧失、呼吸加快等；重型：神志丧失， 颈动脉搏动消失、心音消失、呼吸不规则或停止、面色、口唇苍白或紫绀、 瞳孔散大、固定、对光反射消失等。 （2）局部表现：电灼伤；外伤：因触电后跌倒或高空坠落可造成颅脑、胸、 腹部及脊柱、四肢等处的损伤，如内脏损伤，出血骨折等。
电力安全
一
用电安全技术
标示牌：标示牌应有明显的标记，其作用是警告工作人员不 得接近带电部分，指出工作人员的正确工作地点，提醒工作人员 采取安全措施，禁止向某段线路或设备送电以及指出接地位置等。 标示牌式样有统一规定，应根据统一规定。 标示牌共有七种四类，使用时选择宇样应合适，悬挂的位置应 正确，并与实际运行状态相符。 （1）禁止类：如“禁止合闸，有人工作！” ；“禁止合闸， 线路有人工作！” ；“禁止攀登，高压危险！” 。 （2）警告类：“止步，高压危险！” （3）提醒类：“已接地！” （4）许可类：“在此工作！” ；“从此上下！” 。
❖ 用于扑灭电气火灾的灭火器材：二氧化碳灭火器、干粉灭火器等。 使用上述灭火器材时，灭火机与带电体之间应保持以下安全距离： ①l0 kV及以下不小于l m；
❖ ②110～220 kV不小于2 m。 ❖ 使用二氧化碳灭火器时，灭火机距火源2～3 m，扑救人员站在上
风口，同时打开门窗加强通风，对准火源小心喷射，注意勿使干 冰贴着皮肤造成冻伤。 ❖ 扑救时必须采取相应的安全措施，以防止发生触电事故。
触电急救（二）
❖ 现场心肺脑复苏：首先应迅速将触电者体位摆好，撤掉枕头，并清 理口腔内食物、血块、假牙等异物。 （1）打开气道有三种方法：仰头托颌法、仰头掌颌法、拉颌法。 （2）口对口吹气：打开气道后，如触电者无呼吸，抢救者应立即 深呼吸2～3次，张大嘴严密包绕触电者的嘴，同时手放在额头，拇 指、食指捏紧其双侧鼻孔，连续向肺内吹气2次，吹后应放松双侧 鼻孔、每次吹气约在900～1 100 ml，每分钟吹气12次。吹2 s放松 3 s。 （3）胸外心脏按压。
❖ 触电后的临床表现： （1）全身表现：轻型：精神紧张，面色苍白，表情呆滞，呼吸心跳加快等； 中型：惊恐、心慌、肌肉痉挛、神志丧失、呼吸加快等；重型：神志丧失， 颈动脉搏动消失、心音消失、呼吸不规则或停止、面色、口唇苍白或紫绀、 瞳孔散大、固定、对光反射消失等。 （2）局部表现：电灼伤；外伤：因触电后跌倒或高空坠落可造成颅脑、胸、 腹部及脊柱、四肢等处的损伤，如内脏损伤，出血骨折等。
电力工程概论教学课件PPT发电厂、变电所的一次系统
dianligongcheng
第一节 发电厂、变电所主接线
电气设备及保护控制
dianligongcheng
教学要求： ➢熟悉电气主接线的基本形式、接线特点及应用 重 点：常用主接线的接线特点及适用范围 难 点：技术经济比较确定最优方案
电气设备及保护控制
dianligongche一n、g 概述
1 、 主接线的定义
电气设备图及5-4保护控制
dianligo3n）g、ch单e母n线g带旁路母线接线
（1）接线形式：图5-5
旁路母线WBa是通
过旁路断路器QFa与
旁 路
主母线WB相连，通 母
过旁路隔离开关QSa 线
与每一出线相连。旁
主
路隔离开关QSa倒闸
母
操作用。
线
旁路隔 离开关
旁 路 断 路 器
电气设备图及5-5保护控制
1)、电气主接线（主电路）：指发电厂或变电站中的一次设备 按照设计要求连接起来，表示生产、汇聚和分配电能的电路。
2）、电气主接线图：指电气主接线中的设备用标准的图形符 号和文字符号表示的电路图。图5-1
2 、 主接线的作用：
1）、可以了解各种电气设备的规范、数量、联接方式和作用， 以及和各电力回路的相互关系和运行条件等。
电气设备图及5-5保护控制
dianligong3）c、he单n母g线带旁路母线接线
（3）特点 同一电压等级，各回路经过断路器、隔离开关接至公共
母线。把每一回线与旁路母线相连。 ➢优点：每一进出线回路的断路器检修，这一回路可不停电 ➢缺点：设备多，操作复杂。 (4)适用
35kV及以上有重要联络线路或较多重要用户时采用，回 路多采用专用旁母，否则采用简易接线。
第一节 发电厂、变电所主接线
电气设备及保护控制
dianligongcheng
教学要求： ➢熟悉电气主接线的基本形式、接线特点及应用 重 点：常用主接线的接线特点及适用范围 难 点：技术经济比较确定最优方案
电气设备及保护控制
dianligongche一n、g 概述
1 、 主接线的定义
电气设备图及5-4保护控制
dianligo3n）g、ch单e母n线g带旁路母线接线
（1）接线形式：图5-5
旁路母线WBa是通
过旁路断路器QFa与
旁 路
主母线WB相连，通 母
过旁路隔离开关QSa 线
与每一出线相连。旁
主
路隔离开关QSa倒闸
母
操作用。
线
旁路隔 离开关
旁 路 断 路 器
电气设备图及5-5保护控制
1)、电气主接线（主电路）：指发电厂或变电站中的一次设备 按照设计要求连接起来，表示生产、汇聚和分配电能的电路。
2）、电气主接线图：指电气主接线中的设备用标准的图形符 号和文字符号表示的电路图。图5-1
2 、 主接线的作用：
1）、可以了解各种电气设备的规范、数量、联接方式和作用， 以及和各电力回路的相互关系和运行条件等。
电气设备图及5-5保护控制
dianligong3）c、he单n母g线带旁路母线接线
（3）特点 同一电压等级，各回路经过断路器、隔离开关接至公共
母线。把每一回线与旁路母线相连。 ➢优点：每一进出线回路的断路器检修，这一回路可不停电 ➢缺点：设备多，操作复杂。 (4)适用
35kV及以上有重要联络线路或较多重要用户时采用，回 路多采用专用旁母，否则采用简易接线。
高职高专《电力生产概论(第三版)》课件电网篇 第15章 电力系统
电力通信
❖ 电力通信网是电网重要的组成部分，是实现电网调度自动 化和管理现代化的基础。
❖ 电力通信网包括三个子系统：调度通信子系统、数据通信 子系统、交换通信子系统。
❖ 电力通信网按传递信息的信道不同分为：有线通信和无线 通信两大类。 （1）有线通信是利用导线来传递信息，根据导线结构的不 同又分为：明线通信、电缆通信、电力线载波通信和光纤 通信等方式。 （2）无线通信是用无线电波传递信息，根据无线电波频率 不同可以分为长波、中波、短波和微波等通信方式。
电能质量
❖ 衡量电能质量的基本指标：电压、频率、波形、供电可靠性。 ❖ 要保证良好的电能质量，关键在于系统发出的有功功率和无功功率都应满足在额定电
压下的功率平衡要求。电源要配置得当，还要有适当的调整手段。 ❖ 按照《供电营业规则》第五十三条和第五十四条规定
（一）供电频率 在电力系统正常状况下，供电频率的允许偏差为： 1、电网装机容量在300万千瓦及以上的，为±0.2赫兹； 2、电网装机容量在300万千瓦以下的，为±0.5赫兹。 在电力系统非正常状况下，供电频率允许偏差不应超过±1.0赫兹。
❖ 继电保护装置的主要作用是：当被保护的电力元件发生故障时，能自 动、迅速、有选择地将故障元件从运行的电能系统中切除分离出来， 避免故障元件继续遭受损害。同时保证无故障部分能迅速恢复正常。 当被保护元件出现异常运行状态时，继电保护装置能发出报警信号， 以使值班运行人员采取措施恢复正常运行。某些反应异常运行状态的 继电保护装置，还可根据人身和设备安全的要求动作于跳闸。
继电保护
❖ 为了尽快地发现不正常运行情况和故障，并迅速地切除产生故障的电 力元件，保证发电厂和变电所的安全运行，在发电厂和变电所内都装 有继电保护装置。
❖ 继电保护装置是由不同类型的继电器和其它辅助元件，根据保护的对 象按不同的原理构成的自动装置。它能反应电力系统中电气元件发生 的故障或异常运行状态，并动作于断路器跳闸或发出信号。
电力生产技术概论(ppt 36页)
版社
3
第一章 电力系统与电力生产
一、一次能源与电源构成
1、一次能源： 化石燃料（煤炭、石油、天然气）、可再生能源（水能、
风能、太阳能、潮汐能、地热能和生物质能等）以及核能。 2、电源构成
火电厂：燃煤、石油、天然（凝汽式、热电厂） 水电厂：堤坝式、河床式 核电厂： 新能源：太阳能、风能、潮汐能、地热能、沼气
分配电力：电压需经多次变换才能降至电力用户 所采用的用电电压，变电不仅起变换电压作用， 还有分配电力和保证电压质量的作用。
（4）用电
根据用电负荷容量的大小，分别由配电网各电压 等级供电，典型负荷包括：电动机、照明、整流
30
六、我国电力系统发展的重大事例
1954年我国自行设计的第一回220KV松（丰满水电站） -东（虎石台变电站）-李（李石寨变电站）建成投 入运行，全长369.25公里；
到2015年底，全国可再生能源发电装机容量4.8亿千瓦，其中水电装机 3.0亿千瓦，发电量10985亿千瓦时，占全部发电量的19.6%；风电装 机1.29亿千瓦，发电量1863亿千瓦时，占全部发电量的3.3%；光伏 发电装机4318万千瓦，发电量392亿千瓦时，占全部发电量的0.7%。
7
电力需求情况2016年
电力需求是经济发展的晴雨表和温度计 全社会用电量59198亿千瓦，同比增长
5%；动力持续转换、消费结构继续调整 的特征。
第一产业用电量1075亿千瓦时，增5.3% 第二产业用电量42108亿千瓦时，增2.9% 第三产业用电量7961亿千瓦时，增11.2% 城乡居民用电量8054亿千瓦时，增10.8%
4
第一章 电力系统与电力生产
5
第一章 电力系统与电力生产
6
3
第一章 电力系统与电力生产
一、一次能源与电源构成
1、一次能源： 化石燃料（煤炭、石油、天然气）、可再生能源（水能、
风能、太阳能、潮汐能、地热能和生物质能等）以及核能。 2、电源构成
火电厂：燃煤、石油、天然（凝汽式、热电厂） 水电厂：堤坝式、河床式 核电厂： 新能源：太阳能、风能、潮汐能、地热能、沼气
分配电力：电压需经多次变换才能降至电力用户 所采用的用电电压，变电不仅起变换电压作用， 还有分配电力和保证电压质量的作用。
（4）用电
根据用电负荷容量的大小，分别由配电网各电压 等级供电，典型负荷包括：电动机、照明、整流
30
六、我国电力系统发展的重大事例
1954年我国自行设计的第一回220KV松（丰满水电站） -东（虎石台变电站）-李（李石寨变电站）建成投 入运行，全长369.25公里；
到2015年底，全国可再生能源发电装机容量4.8亿千瓦，其中水电装机 3.0亿千瓦，发电量10985亿千瓦时，占全部发电量的19.6%；风电装 机1.29亿千瓦，发电量1863亿千瓦时，占全部发电量的3.3%；光伏 发电装机4318万千瓦，发电量392亿千瓦时，占全部发电量的0.7%。
7
电力需求情况2016年
电力需求是经济发展的晴雨表和温度计 全社会用电量59198亿千瓦，同比增长
5%；动力持续转换、消费结构继续调整 的特征。
第一产业用电量1075亿千瓦时，增5.3% 第二产业用电量42108亿千瓦时，增2.9% 第三产业用电量7961亿千瓦时，增11.2% 城乡居民用电量8054亿千瓦时，增10.8%
4
第一章 电力系统与电力生产
5
第一章 电力系统与电力生产
6
《电力生产概述》PPT课件_OK
（5）地理接线图:主要显示该系统中发电厂、变电所的地理位置， 电力线路的路径，及它们相互间的联结。优点是可获得系统的 宏观印象，缺点是难以表示各主要电机、电器间的联系。
（6）电气接线图:主要显示该系统中发电机、变压器、母线、断 路器、电力线路等主要电机、电器、线路之间的电气接线。缺 点是，难以反映各发电厂、变电所、电力线路的相对位置。7
18
发电厂之最（1998年底）
世界最大的火电厂：俄罗斯的苏尔古特二厂， 80*6万KW，（天然气）；
最大的水电厂:巴西和巴拉圭合建的伊泰普水电站， 巴拉那河，支墩坝，坝高196米；
在建的最大的水电厂: 中国三峡水电站，70*26万KW， 重力坝，坝高175米；
最大的抽水蓄能电站:中国的广州抽水蓄能电站， 装机240万KW。
成的，不能大规模存储。因此电力生产的各个环节必须随 时保持平衡，并与电力的使用（用电）随时保持平衡，形 成一个完整的、高度协同动作的电力系统。
24
8、我国电力工业发展概况
电源建设
年份
装机(kW)
年发电量(度)
1949 1979 1988 1990 1995 2000 2002
185万 6302万 1 .2亿 1 .4亿 2 .2亿 3 .2亿 3 .5亿
建成投入运行，全长369.25公里；
• 1972年建成第一回330KV线路，经甘肃泰安变电站到陕西关 中汤峪变电站，全长524公里；
• 1981年建成第一回500KV线路（平顶山-武汉）由河南姚孟电 厂经双河向武汉送电，全长595公里；
• 1989年建成第一回±500KV直流输电线路，由葛洲坝到上海， 实现了华中电网与华东电网的互联。
23
7、电力生产特点
①电力生产可以把各种一次能源转换为便于输送和分配的电 能，没有这种转换，许多一次能源，如水能、核能和风能 等，甚至不能直接而广泛地加以利用。
（6）电气接线图:主要显示该系统中发电机、变压器、母线、断 路器、电力线路等主要电机、电器、线路之间的电气接线。缺 点是，难以反映各发电厂、变电所、电力线路的相对位置。7
18
发电厂之最（1998年底）
世界最大的火电厂：俄罗斯的苏尔古特二厂， 80*6万KW，（天然气）；
最大的水电厂:巴西和巴拉圭合建的伊泰普水电站， 巴拉那河，支墩坝，坝高196米；
在建的最大的水电厂: 中国三峡水电站，70*26万KW， 重力坝，坝高175米；
最大的抽水蓄能电站:中国的广州抽水蓄能电站， 装机240万KW。
成的，不能大规模存储。因此电力生产的各个环节必须随 时保持平衡，并与电力的使用（用电）随时保持平衡，形 成一个完整的、高度协同动作的电力系统。
24
8、我国电力工业发展概况
电源建设
年份
装机(kW)
年发电量(度)
1949 1979 1988 1990 1995 2000 2002
185万 6302万 1 .2亿 1 .4亿 2 .2亿 3 .2亿 3 .5亿
建成投入运行，全长369.25公里；
• 1972年建成第一回330KV线路，经甘肃泰安变电站到陕西关 中汤峪变电站，全长524公里；
• 1981年建成第一回500KV线路（平顶山-武汉）由河南姚孟电 厂经双河向武汉送电，全长595公里；
• 1989年建成第一回±500KV直流输电线路，由葛洲坝到上海， 实现了华中电网与华东电网的互联。
23
7、电力生产特点
①电力生产可以把各种一次能源转换为便于输送和分配的电 能，没有这种转换，许多一次能源，如水能、核能和风能 等，甚至不能直接而广泛地加以利用。
高职高专《电力生产概论(第三版)》电力生产概论试题A、B
电力生产概论试题A一、填空题（30×1分=30分）1.火力发电厂是利用煤、石油和天然气等作为燃料，在（）内燃烧，产生具有较高压力和温度的蒸汽，再由蒸汽冲动（），最后由汽轮机带动发电机发电。
锅炉，汽轮机。
2. 煤的成分有碳、（）、水分和（）。
灰分，挥发分。
3.蒸汽可分为（）蒸汽和（）蒸汽。
饱和，过热。
4.提高蒸汽参数可以增加蒸汽的作功能力，在汽轮机功率不变的情况下，可减少蒸汽消耗量，汽轮机排汽量相应减少，排汽在（）中放出并由冷却水带走的热量下降，发电厂效率（）。
凝汽器，增加。
5.汽轮机本体是由（）部分和（）部分组成的。
静止，转子。
6.汽轮发电机是由汽轮机作原动机拖动转子旋转，利用（）原理将机械能转换为（）的设备。
电磁感应，电能。
7.火电厂的辅助生产系统主要有（）、（）、除灰、水处理、厂用电、仪表和控制等系统。
供水，输煤。
8. 抽水蓄能电站在电力系统电力有剩余时，利用电力系统中多余的电能将（）的水抽送到上库，以水的（）蓄存起来。
下库，势能。
9.挡水建筑物的作用是（）河道，（）水位，形成水库。
拦断，抬高。
10.反应堆由（）、（）和安全棒、冷却剂、慢化剂、反射层、屏蔽层、辐射监测系统等组成。
堆芯，控制棒。
11.风力发电原理是利用风力带动（）叶片旋转，再通过（）将旋转的速度提升，并带动发电机发电。
风车，增速机。
12.太阳能光热发电系统分为四部分：（）系统、（）系统、蓄热与热交换系统、发电系统。
集热，热传输。
13. 生物质发电类型主要有（）发电、混合发电、（）发电、沼气发电、垃圾发电等。
直燃，气化。
14.变电站类型除了按升压、降压分类外，还可以按设备布置的地点分为（）变电站和（）变电站及地下变电站等。
户外，户内。
15.变电站开关设备的作用是用来接通或开断电路。
根据它们功能的不同分为（）、（）开关、负荷开关。
高压断路器，隔离。
二、判断题（10×1分=10分）1.当在22.129兆帕的压力下加热水时，其对应的饱和温度为374.15℃，此时，饱和水和饱和蒸汽的重量及其它参数完全相同，该点称为临界点。

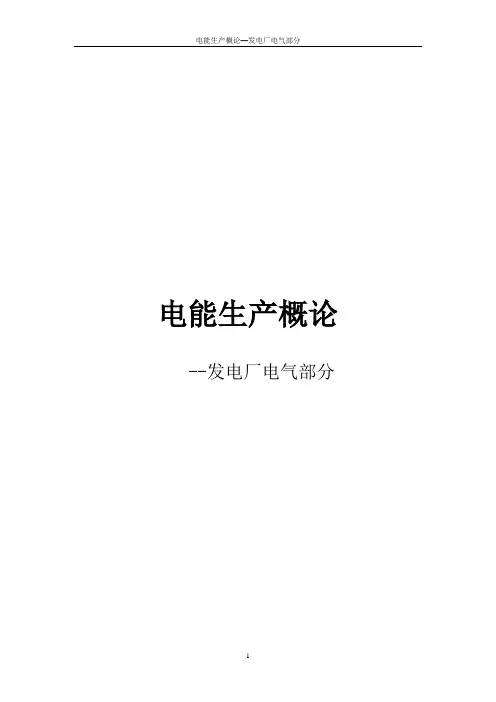

电能生产概论
电能生产概论 --发电厂电气部分目录摘要 (3)1.如何保持有功功率、无功功率平衡？如何调节频率和电压? (3)1.1介绍 (3)1.2电力系统的有功功率平衡和频率调整 (3)1.3电力系统中无功功率平衡和电压调整 (7)2.电流互感器在运行中为什么要严防二次侧开路?电压互感器在运行中为什么严防二次侧短路？ (8)2.1电压互感器和电流互感器在作用原理上有什么区别? (8)2.2电流互感器在运行中为什么要严防二次侧开路? (8)2.3电压互感器在运行中为什么要严防二次侧短路? (9)3.屋外中型配电装置的结构及其布置举例 (11)3.1分类 (11)3.2屋外中型配电装置结构 (11)3.3中型配电装置实例 (13)结束语 (15)参考文献 (15)摘要：《电能生产概论》课程中，介绍了发电厂和变电站中的电气设备的原理和功能，电气主接线，电气设备的选择，发电厂和变电站的控制。
这是一个完整过程，为后续学习、创新夯实了基础。
通过自主对电气设备和电气知识的研讨课程，我们对发电厂和变电站等电气部分的理论知识有了更深刻的理解。
研讨题1. 如何保持有功功率、无功功率平衡？如何调节频率和电压1.1介绍在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。
当有功功率供不应求时，发电机的转速在瞬时会变慢，由于频率与发电机的转速成正比，所以电网中的频率降低；当无功功率供不应求时，没有足够的无功建立用电设备的磁场，所以电压下降。
1.2电力系统的有功功率平衡和频率调整1.2.1什么是电力系统中的有功功率？有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。
1.2.2频率变化对用户和发电厂及系统本身的影响频率变化引起电动机转速的变化，会影响产品质量，使电动机停转，电厂的给水泵停运，锅炉停炉等等。
频率变化的原因：由有功负荷变化引起的我国频率范围：50 0.2Hz发达国家（如澳大利亚）：50 0.1Hz华东电网已达到：50 0.1Hz1.2.3电力系统中有功功率的平衡和备用容量1.2.3.1有功功率负荷的变动及其调整（图1 有功功率负荷随时间变化图）分析：(1)变化幅度很小、变化周期较短，负荷变动有很大的偶然性。
电工电力输电线路课件
PPT学习交流
第13页
按电压等级分类：
电力网： ➢ 低压网：电压等级在1kV以下； ➢ 中压网：1～10kV； ➢ 高压网：高于10kV、低于330kV； ➢ 超高压网：低于750kV； ➢ 特高压网：1000kV及以上。
PPT学习交流
第14页
PPT学习交流
第15页
二、电能的质量指标
电压质量标准：
通户的线路叫 配电线路。负荷中心一般设变电站 。
PPT学习交流
第4页
一、发电厂、电力系统组成
该系统由5个环节组成：发电、输电、变电、配电、用电。
PPT学习交流
第5页
电力系统
电力系统是由发电、 输电、变电、配电、用电等设备和相 应的辅助系统，按规定的技术、经济要求组成的一个统一 系统。
发电机 变压器
动力系统
电力系统 电力网络
发电环节
输电环P节PT学习交流变电环节
电动机 电灯
配电环节
供第电8环页节
1、发电厂的类型及电能的生产
（1）火力发电厂
燃料的化学能
热能
机
械能
电能
优点：建设投资小、工期短、受气候、 水文条件影响小，不分丰水期 和枯水期。
缺点：生产过程复杂、成本高、对 环境污染大。
发电
输电
变 电
配电
用电
发电厂
输电网
变电站 配电网
PPT学习交流
电力用户
第6页
电网调度
应用服务器
数据采集和传输
RTU
RTU
RTU
发电
输电
变电
PPT学习交流
配电
用电
第7页
运行网珞
动力部分
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 由一根或数根导线绞合而成的线芯、相应包裹的绝缘层和外加保 护层三部分组成的电线称为电缆。用于电力传输和分配大功率电 能的电缆，称为电力电缆。
电缆线路（二）
❖ 电缆的导体是用来传导电流的，通常用多股铜绞线或铝绞线，以增加电缆的 柔性。根据电缆中导体数量的不同，可分为单芯、三芯和四芯电缆。 电缆的绝缘层是用来使个导体之间及导体与包皮之间绝缘的，使用的材料 有橡胶、沥青、聚乙烯、聚丁烯、棉、麻、绸缎、纸、浸渍纸、矿物油、植 物油等，一般多采用油浸纸绝缘。 电缆的保护层是用来保护绝缘层的，使其不受外力损伤，防止水分浸入或 浸渍剂外流。保护层分为内护层和外护层，内护层由铝或铅制成，外护层由 内衬层、铠装层和外被层组成。
❖ 电力电缆线路主要由电缆、电缆附件及线路构筑物三部分组成。 电缆附件：指电缆线路中除电缆本体外的其它不见和设备，如中间接线盒、
终端盒、电抗器，高压充油电缆线路中的塞止接头盒、绝缘连接盒、压力箱， 高压充气和压力电缆线路中的供气和施加压力设备等。
线路构筑物：指电缆线路中用来支持电缆和安装电缆附件的部分，如引入 管道、电缆杆、电缆井及电缆进线室等。
直流线路
❖同样截面导线时，输送功率基本相等，亦即直 流输电的有色金属消耗量比交流输电节省1/3。
❖当造价相同时直流输电的输电能力是交流的1.5 倍。
❖直流输电导线的线损也较交流小1/3。 ❖同样的线路用于直流时可提高输电能力1.8～
2.5倍。
作业
❖ 1.架空线路的构成有哪些? ❖2.电缆构造包括哪几部分？
避雷线
三相 导线
架空线路的组成
绝缘子 线夹 防震锤
220kV的输电线路及杆塔
电缆线路（一）
❖ 在下列情况下必须采用电缆线路: ①根据城市规划，繁华地区、重要地段、主要道路、高层建筑 区及对市容环境有特殊要求的场合； ②架空线路和线路导线通过严重腐蚀地段，在技术上难以解决 者； ③供电可靠性要求较高或重要负荷用户； ④重点风景旅游区； ⑤沿海地区易受热带风暴侵袭的主要城市的重要供电区域； ⑥电网结网或运行安全要求高的地区。
电力生产概论
送电线路
一
送电线路概述
二
架空线路yo三电线路四直流线路
送电线路概述
❖电力线路的作用是传输电能，按其结 构可分为架空线路和电缆线路两大类， 按其传输电流的性质分为交流输电线 路和直流输电线路。
架空线路
❖ 架空线路架设在户外地面上空，它由导线、避雷线、杆塔、绝缘子及金具等元件组成。 ❖ 导线的作用是传输电能，避雷线的作用是将雷电流引入大地，保护电力线路免受雷击，
因此它们都应有较好的导电性能。导线和避雷线还应有较高的机械强度和抗化学腐蚀 能力。
导线常用的材料有铜、铝、和铝合金等。导线的种类有：铜绞线、铝绞线、钢芯铝 绞线。避雷线则一般用钢线。 ❖ 杆塔是用于支持导线和避雷线。杆塔按所承担的任务可分为：直线杆塔、耐张杆塔、 转角杆塔、终端杆塔、跨越杆塔、换位杆塔。 ❖ 绝缘子是用来支持或悬挂导线，并使导线与杆塔绝缘的，它必须具有良好的绝缘性能 和足够的机械强度。绝缘子按形状不同可分为针式绝缘子、悬式绝缘子、瓷横担绝缘 子及棒型绝缘子。按材料不同可分为瓷质绝缘子、钢化绝缘子和硅橡胶合成绝缘子等。 ❖ 金具是用来组装架空线路的各种金属零件的总称。线夹的作用是将导线和避雷线固定 在绝缘子和杆塔上。连接金具的作用是将绝缘子连接成串，或将线夹、绝缘子串、杆 塔横担之间相互连接。接续金具的作用是将两段导线或避雷线连接起来。保护金具有 防震保护金具和绝缘保护金具两大类。
电缆线路（二）
❖ 电缆的导体是用来传导电流的，通常用多股铜绞线或铝绞线，以增加电缆的 柔性。根据电缆中导体数量的不同，可分为单芯、三芯和四芯电缆。 电缆的绝缘层是用来使个导体之间及导体与包皮之间绝缘的，使用的材料 有橡胶、沥青、聚乙烯、聚丁烯、棉、麻、绸缎、纸、浸渍纸、矿物油、植 物油等，一般多采用油浸纸绝缘。 电缆的保护层是用来保护绝缘层的，使其不受外力损伤，防止水分浸入或 浸渍剂外流。保护层分为内护层和外护层，内护层由铝或铅制成，外护层由 内衬层、铠装层和外被层组成。
❖ 电力电缆线路主要由电缆、电缆附件及线路构筑物三部分组成。 电缆附件：指电缆线路中除电缆本体外的其它不见和设备，如中间接线盒、
终端盒、电抗器，高压充油电缆线路中的塞止接头盒、绝缘连接盒、压力箱， 高压充气和压力电缆线路中的供气和施加压力设备等。
线路构筑物：指电缆线路中用来支持电缆和安装电缆附件的部分，如引入 管道、电缆杆、电缆井及电缆进线室等。
直流线路
❖同样截面导线时，输送功率基本相等，亦即直 流输电的有色金属消耗量比交流输电节省1/3。
❖当造价相同时直流输电的输电能力是交流的1.5 倍。
❖直流输电导线的线损也较交流小1/3。 ❖同样的线路用于直流时可提高输电能力1.8～
2.5倍。
作业
❖ 1.架空线路的构成有哪些? ❖2.电缆构造包括哪几部分？
避雷线
三相 导线
架空线路的组成
绝缘子 线夹 防震锤
220kV的输电线路及杆塔
电缆线路（一）
❖ 在下列情况下必须采用电缆线路: ①根据城市规划，繁华地区、重要地段、主要道路、高层建筑 区及对市容环境有特殊要求的场合； ②架空线路和线路导线通过严重腐蚀地段，在技术上难以解决 者； ③供电可靠性要求较高或重要负荷用户； ④重点风景旅游区； ⑤沿海地区易受热带风暴侵袭的主要城市的重要供电区域； ⑥电网结网或运行安全要求高的地区。
电力生产概论
送电线路
一
送电线路概述
二
架空线路yo三电线路四直流线路
送电线路概述
❖电力线路的作用是传输电能，按其结 构可分为架空线路和电缆线路两大类， 按其传输电流的性质分为交流输电线 路和直流输电线路。
架空线路
❖ 架空线路架设在户外地面上空，它由导线、避雷线、杆塔、绝缘子及金具等元件组成。 ❖ 导线的作用是传输电能，避雷线的作用是将雷电流引入大地，保护电力线路免受雷击，
因此它们都应有较好的导电性能。导线和避雷线还应有较高的机械强度和抗化学腐蚀 能力。
导线常用的材料有铜、铝、和铝合金等。导线的种类有：铜绞线、铝绞线、钢芯铝 绞线。避雷线则一般用钢线。 ❖ 杆塔是用于支持导线和避雷线。杆塔按所承担的任务可分为：直线杆塔、耐张杆塔、 转角杆塔、终端杆塔、跨越杆塔、换位杆塔。 ❖ 绝缘子是用来支持或悬挂导线，并使导线与杆塔绝缘的，它必须具有良好的绝缘性能 和足够的机械强度。绝缘子按形状不同可分为针式绝缘子、悬式绝缘子、瓷横担绝缘 子及棒型绝缘子。按材料不同可分为瓷质绝缘子、钢化绝缘子和硅橡胶合成绝缘子等。 ❖ 金具是用来组装架空线路的各种金属零件的总称。线夹的作用是将导线和避雷线固定 在绝缘子和杆塔上。连接金具的作用是将绝缘子连接成串，或将线夹、绝缘子串、杆 塔横担之间相互连接。接续金具的作用是将两段导线或避雷线连接起来。保护金具有 防震保护金具和绝缘保护金具两大类。
