书山有路勤为径，学海无涯苦作舟

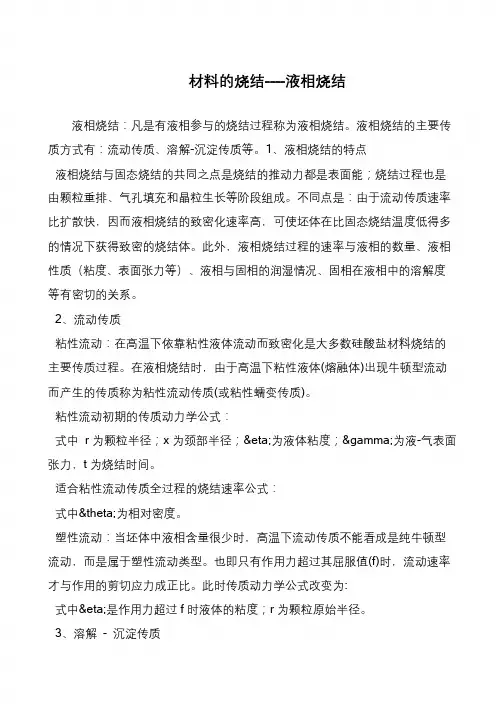

材料的烧结----液相烧结
液相烧结：凡是有液相参与的烧结过程称为液相烧结。
液相烧结的主要传质方式有：流动传质、溶解-沉淀传质等。
1、液相烧结的特点
液相烧结与固态烧结的共同之点是烧结的推动力都是表面能；烧结过程也是由颗粒重排、气孔填充和晶粒生长等阶段组成。
不同点是：由于流动传质速率比扩散快，因而液相烧结的致密化速率高，可使坯体在比固态烧结温度低得多的情况下获得致密的烧结体。
此外，液相烧结过程的速率与液相的数量、液相性质（粘度、表面张力等）、液相与固相的润湿情况、固相在液相中的溶解度等有密切的关系。
2、流动传质
粘性流动：在高温下依靠粘性液体流动而致密化是大多数硅酸盐材料烧结的主要传质过程。
在液相烧结时，由于高温下粘性液体(熔融体)出现牛顿型流动而产生的传质称为粘性流动传质(或粘性蠕变传质)。
粘性流动初期的传质动力学公式：
式中r 为颗粒半径；x 为颈部半径；η为液体粘度；γ为液-气表面张力，t 为烧结时间。
适合粘性流动传质全过程的烧结速率公式：
式中θ为相对密度。
塑性流动：当坯体中液相含量很少时，高温下流动传质不能看成是纯牛顿型流动，而是属于塑性流动类型。
也即只有作用力超过其屈服值(f)时，流动速率才与作用的剪切应力成正比。
此时传质动力学公式改变为:
式中η是作用力超过f 时液体的粘度；r 为颗粒原始半径。
3、溶解- 沉淀传质。
液相烧结粉末压坯仅通过固相烧结难以获得很高的密度，如果在烧结温度下，低熔组元熔化或形成低熔共晶物，那么由液相引起的物质迁移比固相扩散快，而且最终液相将填满烧结体内的孔隙，因此可获得密度高、性能好的烧结产品。
液相烧结的应用极为广泛，如制造各种烧结合金零件、电触头材料、硬质合金及金属陶瓷材料等。
液相烧结可得到具有多相组织的合金或复合材料，即由烧结过程中一直保持固相的难熔组分的颗粒和提供液相(一般体积占13％一35％)的粘结相所构成。
固相在液相中不溶解或溶解度很小时，称为互不溶系液相烧结，如假合金、氧化物—金属陶瓷材料。
另一类是固相在液相有一定溶解度，如Cu —Pb 、W —Cu —Ni 、WC —Co 、TiC —Ni 等，但烧结过程仍自始至终有液相存在。
特殊情况下，通过液相烧结也可获得单相合金，这时，液相量有限，又大量溶解于固相形成固溶体或化合物，因而烧结保温的后期液相消失，如Fe —Cu(Cu ＜8％)、Fe —Ni —A1、Ag —Ni 、Cu —Sn 等合金，称瞬时液相烧结。

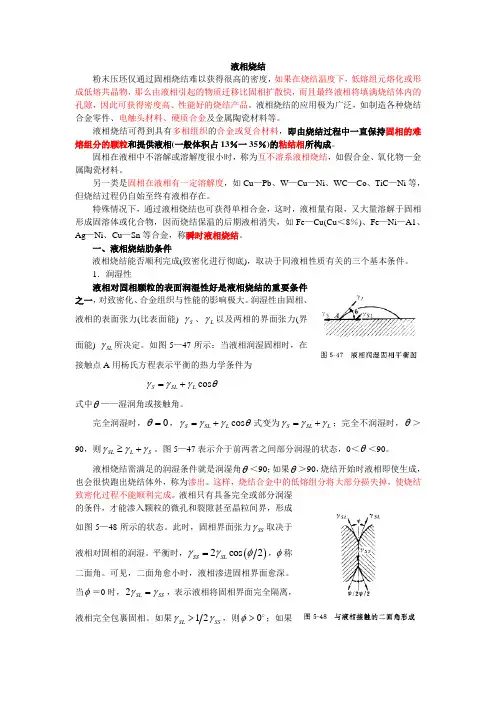

一、液相烧结肋条件液相烧结能否顺利完成(致密化进行彻底)，取决于同液相性质有关的三个基本条件。
1．润湿性液相对固相颗粒的表面润湿性好是液相烧结的重要条件之一，对致密化、合金组织与性能的影响极大。
润湿性由固相、液相的表面张力(比表面能)S γ、L γ以及两相的界面张力(界面能) SL γ所决定。
如图5—47所示：当液相润湿固相时，在接触点A 用杨氏方程表示平衡的热力学条件为cos S SL L γγγθ=+式中θ——湿润角或接触角。
完全润湿时，0θ=，cos S SL L γγγθ=+式变为S SL L γγγ=+；完全不润湿时，θ＞90，则SL L S γγγ≥+。
图5—47表示介于前两者之间部分润湿的状态，0＜θ＜90。
液相烧结需满足的润湿条件就是润湿角θ＜90；如果θ＞90，烧结开始时液相即使生成，也会很快跑出烧结体外，称为渗出。

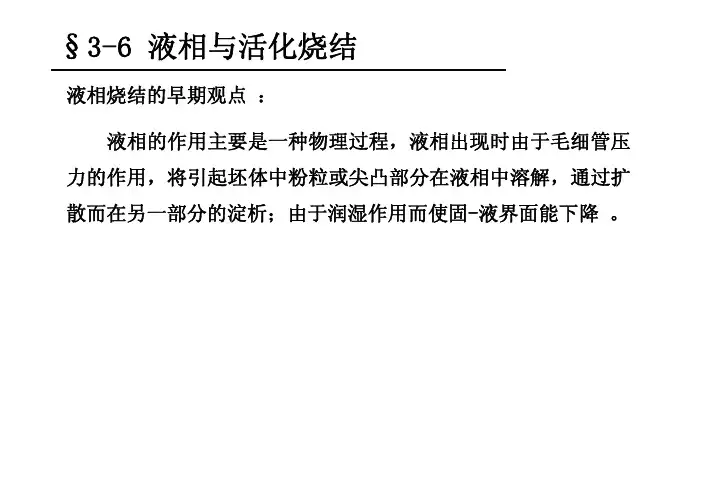

液相烧结的早期观点：液相的作用主要是一种物理过程，液相出现时由于毛细管压液相的作用主要是种物理过程液相出现时由于毛细管压力的作用，将引起坯体中粉粒或尖凸部分在液相中溶解，通过扩散而在另一部分的淀析；由于润湿作用而使固-液界面能下降。
Ref: 网络课件液相烧结的早期观点：液相的作用主要是一种物理过程，液相出现时由于毛细管压液相的作用主要是种物理过程液相出现时由于毛细管压力的作用，将引起坯体中粉粒或尖凸部分在液相中溶解，通过扩散而在另一部分的淀析；由于润湿作用而使固-液界面能下降。
¾近期的研究发现：近期的研究发现在绝大多数情况下，液相烧结都伴随着不同形式的化学反应。
这种化学反应的作用力远比毛细管压力大，其所引起的体系自由能的下降，也比表面（包括界面）自由能的下降要大几个数量级，的降也表括自的降大个数故有人将这类有反应作用的烧结称之为活化烧结（Activated sintering）。
§3-6 液相与活化烧结一、液相烧结中的物理作用过程前提条件：¾体系中必须具有一定的液相含量；体系中必须具有一定的液相含量¾固相物质在液相中必须具有明显的溶解度；¾液相必须能较好地润湿固相物质。
产生的物理效应：1．润滑效应——液相对固粒的润滑作用，使粉粒之间的摩擦减小，便于粉粒作相对运动，可使成型时留下的内应力下降，粉粒堆集度也有所改善。
2．毛细管压力与粉粒的初次重排当液相能很好润湿固相时，粉粒间的大多数空隙都将被液相填充，形成毛细管状液膜。
直径为0.1-1微米的毛细管在可在般陶瓷粉粒间产生110Mpa左右的压强，如此大的压可在一般陶瓷粉粒间产生1-10Mpa强加上液相的润滑作用，使胚体成型后粉粒重新排布，达到更紧密的空间堆积。
这被称为烧结过程中的初次重排。
5．熟化与外形适应（Ripening with shape accommodation）——奥氏熟化（Ostwald Ripening）d ti）奥氏熟化（O t ld Ri i）在可传质媒介中的颗粒大现象在可传质媒介中的颗粒长大现象。
