材料的烧结----液相烧结
- 格式:docx
- 大小:96.76 KB
- 文档页数:2
液相烧结粉末压坯仅通过固相烧结难以获得很高的密度,如果在烧结温度下,低熔组元熔化或形成低熔共晶物,那么由液相引起的物质迁移比固相扩散快,而且最终液相将填满烧结体内的孔隙,因此可获得密度高、性能好的烧结产品。
液相烧结的应用极为广泛,如制造各种烧结合金零件、电触头材料、硬质合金及金属陶瓷材料等。
液相烧结可得到具有多相组织的合金或复合材料,即由烧结过程中一直保持固相的难熔组分的颗粒和提供液相(一般体积占13%一35%)的粘结相所构成。
固相在液相中不溶解或溶解度很小时,称为互不溶系液相烧结,如假合金、氧化物—金属陶瓷材料。
另一类是固相在液相有一定溶解度,如Cu —Pb 、W —Cu —Ni 、WC —Co 、TiC —Ni 等,但烧结过程仍自始至终有液相存在。
特殊情况下,通过液相烧结也可获得单相合金,这时,液相量有限,又大量溶解于固相形成固溶体或化合物,因而烧结保温的后期液相消失,如Fe —Cu(Cu <8%)、Fe —Ni —A1、Ag —Ni 、Cu —Sn 等合金,称瞬时液相烧结。
一、液相烧结肋条件液相烧结能否顺利完成(致密化进行彻底),取决于同液相性质有关的三个基本条件。
1.润湿性液相对固相颗粒的表面润湿性好是液相烧结的重要条件之一,对致密化、合金组织与性能的影响极大。
润湿性由固相、液相的表面张力(比表面能)S γ、L γ以及两相的界面张力(界面能) SL γ所决定。
如图5—47所示:当液相润湿固相时,在接触点A 用杨氏方程表示平衡的热力学条件为cos S SL L γγγθ=+式中θ——湿润角或接触角。
完全润湿时,0θ=,cos S SL L γγγθ=+式变为S SL L γγγ=+;完全不润湿时,θ>90,则SL L S γγγ≥+。
图5—47表示介于前两者之间部分润湿的状态,0<θ<90。
液相烧结需满足的润湿条件就是润湿角θ<90;如果θ>90,烧结开始时液相即使生成,也会很快跑出烧结体外,称为渗出。
10-1 名词解释:烧结烧结温度泰曼温度液相烧结固相烧结初次再结晶晶粒长大二次再结晶(1)烧结:粉末或压坯在低于主要组分熔点的温度下的热处理,目的在于通过颗粒间的冶金结合以提高其强度。
(2)烧结温度:坯体在高温作用下,发生一系列物理化学反应,最后显气孔率接近于零,达到致密程度最大值时,工艺上称此种状态为"烧结",达到烧结时相应的温度,称为"烧结温度"。
(3)泰曼温度:固体晶格开始明显流动的温度,一般在固体熔点(绝对温度)的2/3处的温度。
在煅烧时,固体粒子在塔曼温度之前主要是离子或分子沿晶体表面迁移,在晶格内部空间扩散(容积扩散)和再结晶。
而在塔曼温度以上,主要为烧结,结晶黏结长大。
(4)液相烧结:烧结温度高于被烧结体中熔点低的组分从而有液相出现的烧结。
(5)固相烧结:在固态状态下进行的烧结。
(6)初次再结晶:初次再结晶是在已发生塑性变形的基质中出现新生的无应变晶粒的成核和长大过程。
(7)晶粒长大:是指多晶体材料在高温保温过程中系统平均晶粒尺寸逐步上升的现象.(8)二次再结晶:再结晶结束后正常长大被抑制而发生的少数晶粒异常长大的现象。
10-2 烧结推动力是什么?它可凭哪些方式推动物质的迁移,各适用于何种烧结机理?解:推动力有:(1)粉状物料的表面能与多晶烧结体的晶界能的差值,烧结推动力与相变和化学反应的能量相比很小,因而不能自发进行,必须加热!!(2)颗粒堆积后,有很多细小气孔弯曲表面由于表面张力而产生压力差,(3)表面能与颗粒之间形成的毛细管力。
传质方式:(1)扩散(表面扩散、界面扩散、体积扩散);(2)蒸发与凝聚;(3)溶解与沉淀;(4)黏滞流动和塑性流动等,一般烧结过程中各不同阶段有不同的传质机理,即烧结过程中往往有几种传质机理在起作用。
10-3 下列过程中,哪一个能使烧结体强度增大,而不产生坯体宏观上的收缩? 试说明理由。
(1)蒸发-冷凝;(2)体积扩散;(3)粘性流动;(4)晶界扩散;(5)表面扩散;(6)溶解-沉淀解:蒸发-凝聚机理(凝聚速率=颈部体积增加)烧结时颈部扩大,气孔形状改变,但双球之间中心距不变,因此坯体不发生收缩,密度不变。
液相烧结的基本条件一、液相烧结技术的原理液相烧结是一种常用的粉末冶金加工方法,通过加入适量的液相助熔剂,使粉末颗粒在高温下熔结成块状。
液相烧结的基本原理是:当热量作用于粉末堆体时,液相助熔剂在高温下熔化,填充在粉末颗粒之间,形成润湿层。
在润湿层的作用下,粉末颗粒之间发生了扩散和熔结,最终形成致密的块状产物。
二、液相烧结技术的应用液相烧结技术广泛应用于金属、陶瓷和复合材料等领域。
在金属材料方面,液相烧结可以用于制备高性能的工具钢、高速钢、不锈钢等。
在陶瓷材料方面,液相烧结可以制备高纯度的氧化铝、碳化硅、氮化硅等材料。
在复合材料方面,液相烧结可以用于制备金属基复合材料、陶瓷基复合材料等。
三、液相烧结技术的操作条件1. 温度:液相烧结的温度是影响烧结过程的重要参数。
温度过高会导致颗粒过度生长,烧结过程难以控制;温度过低则会影响烧结体的致密性。
不同材料的烧结温度有所差异,需要根据具体材料进行调控。
2. 压力:适当的压力可以促进粉末颗粒之间的扩散和熔结,提高烧结体的致密性。
压力过大可能导致烧结体变形或产生裂纹,压力过小则会影响烧结效果。
压力的选择应根据具体材料和烧结工艺进行调整。
3. 时间:烧结时间是影响烧结过程的重要因素。
时间过短会导致烧结体致密性不高,时间过长可能使烧结体结构粗化。
烧结时间的选择应综合考虑材料的烧结性能和工艺要求。
4. 液相助熔剂:液相助熔剂是液相烧结过程中的关键因素,它可以降低烧结温度,促进粉末颗粒的熔结。
常用的液相助熔剂有金属、氧化物、硼化物等。
液相助熔剂的选择应根据具体材料的烧结要求进行调整。
四、液相烧结技术的优缺点液相烧结技术具有以下优点:烧结体致密性高,性能稳定;可以制备复杂形状的零件;适用于高温材料和难熔材料。
然而,液相烧结技术也存在一些缺点:烧结过程中易产生气孔、裂纹等缺陷;烧结温度高,能耗较大;烧结过程中易产生气体污染。
总结液相烧结技术是一种重要的粉末冶金加工方法,具有广泛的应用前景。
目录摘要低熔点氧化物添加剂在烧结时形成液相,液相添加剂具有很强的渗透能力,并且在烧结过程中生成新生态的纳米尺寸的稳定固体粒子,故有很好的活性,分布均匀性,弥散性极强烈的阻碍晶粒长大的作用。
低熔点氧化物形成的液相,通过添加低熔点添加剂在烧结阶段形成液相,在较大的程度上降低材料的烧结激活能,从而促进烧结中物质的传递以及产品的致密化。
促进铁氧体产品的致密化,提高磁体密度改善材料的磁性能,使铁氧体产品在较低的温度达到较高的体积密度,降低产品烧结温度。
关键词:液相烧结;铁氧体;磁性材料ABSTRACTLow melting point oxide compound chemical additive when agglutination forms the liquid phase, the liquid phase chemical additive has the very strong seepage ability, and produces the nascent state in the agglutination process the nanometer size stable solids, therefore has the very good activeness, distributed uniformity, dispersivity extremely intense hindrance crystal growth function. The low melting point oxide compound forms the liquid phase, through increases the low melting point chemical additive to form the liquid phase in the agglutination stage, reduces the material in the great degree the agglutination activation energy, thus in acceleration of sintering material transmission as well as product densific ation. The promotion ferrites product's densification, enhances the magnet density improvement material magnetism performance, enables the ferrites product to achieve the high bulk density in the low temperature, reduces the product agglutination temperature.key word: Liquid phase sintering; Ferrites; Magnetic material前言永磁铁氧体材料的矫顽力和抗腐蚀性都比较好,尤其是它的低成本更是其它磁钢所无法比拟的,尤其是M型Sr永磁铁氧体材料有良好的性能,是具有重要的商业意义的永磁材料,应用领域非常广泛。
一、绪论及陶瓷原料1、传统陶瓷和特陶的相同和不同之处?2、陶瓷的分类依据?陶瓷的分类?3、陶瓷发展史的四个阶段和三大飞跃?4、宋代五大名窑及其代表产品?5、在按陶瓷的基本物理性能分类法中,陶器、炻器和瓷器的吸水率和相对密度有何区别?6、陶瓷工艺学的内容是什么?7、陶瓷生产基本工艺过程包括哪些工序?8、列举建筑卫生陶瓷产品中属于陶器、炻器和瓷器的产品?9、陶瓷原料分哪几类?10、粘土的定义?评价粘土工艺性能的指标有哪些?11、粘土是如何形成的?高岭土的由来和化学组成;12、粘土按成因和耐火度可分为哪几类?13、粘土的化学组成和矿物组成是怎样的?14、什么是粘土的可塑性、塑性指数和塑性指标?15、粘土在陶瓷生产中有何作用?16、膨润土的特点;17、高铝质原料的特点和在高级耐火材料中的作用;18、简述石英的晶型转化在陶瓷生产中有何意义?19、石英在陶瓷生产中的作用是什么?20、各种石英类原料的共性和区别,指出它们不同的应用领域;21、长石类原料分为哪几类?在陶瓷生产中有何意义?22、钾长石和钠长石的性能比较;23、硅灰石、透辉石、叶腊石(比较说明)作为陶瓷快速烧成原料的特点;24、滑石原料的特点,为什么在使用前需要煅烧?25、氧化铝有哪些晶型?为什么要对工业氧化铝进行预烧?26、氧化锆有哪些晶型?各种晶型之间的相互转变有何特征?27、简述碳化硅原料的晶型及物理性28、简述氮化硅原料的晶型及物理性能。
二、粉体的制备与合成1、解释什么是粉体颗粒、一次颗粒、二次颗粒、团聚?并解释团聚的原因。
2、粉体颗粒粒度的表示方法有哪些?并加以说明。
3、粉体颗粒粒度分布的表示方法有哪些?并加以说明。
4、粉体颗粒粒度测定分析的方法有哪些?并说明原理。
5、粉体颗粒的化学表征方法有哪些?6、粉碎的定义及分类,并加以说明。
7、常用的粉碎方法有哪些?画出三种粉碎流程图。
8、机械法制粉的主要方法有哪些?并说明原理。
9、影响球磨机粉碎效率的主要因素有哪些?10、化学法合成粉体的主要方法有哪些?并说明原理。
(1)常压烧结:又称无压烧结。
属于在大气压条件下坯体自由烧结的过程。
在无外加动力下材料开始烧结,温度一般达到材料的熔点0.5-0.8即可。
在此温度下固相烧结能引起足够原子扩散,液相烧结可促使液相形成或由化学反应产生液相促进扩散和粘滞流动的发生。
常压烧结中准确制定烧成曲线至关重要。
合适的升温制度方能保证制品减少开裂与结构缺陷现象,提高成品率。
(2)热压烧结与热等静压烧结:热压烧结指在烧成过程中施加一定的压力(在10~40MPa),促使材料加速流动、重排与致密化。
采用热压烧结方法一般比常压烧结温度低100ºC左右,主要根据不同制品及有无液相生成而异。
热压烧结采用预成型或将粉料直接装在模内,工艺方法较简单。
该烧结法制品密度高,理论密度可达99%,制品性能优良。
不过此烧结法不易生产形状复杂制品,烧结生产规模较小,成本高。
作为陶瓷烧结手段,利用来自于表面能的表面应力而达到致密化的常压烧结法虽是一般常用的方法,但是,不依赖于表面应力,而在高温下借助于外压的方法,也是可以采用的。
这就是称为热压法的烧结方法。
广义来说,在加压下进行烧结的方法包括所有这类方法,超高压烧结和热等静压(HIP)烧结也属于这类方法。
不过,一般都作为在高温下施加单轴压力进行烧结的方法来理解。
其基本结构示于图1。
首先,制备粉体试料,置于模型中,在规定温度下加热、加压,获得烧结体。
由于下述原因而采用这种方法:(1)烧结温度降低;(2)烧结速度提高;(3)使难烧结物质达到致密化。
因为能够在颗粒成长或重新结晶不大可能进行的温度范围达到致密化,所以,可获得由微小晶粒构成的高强度、高密度烧结体。
图2所示,是热压对陶瓷致密化影响效果之一例。
将热压作为制造制品的手段而加以利用的实例有:氧化铝、铁氧体、碳化硼、氮化硼等工程陶瓷。
连续热压烧结生产效率高,但设备与模具费用较高,又不利于过高过厚制品的烧制。
热等静压烧结可克服上述弊缺,适合形状复杂制品生产。
书山有路勤为径,学海无涯苦作舟
材料的烧结----液相烧结

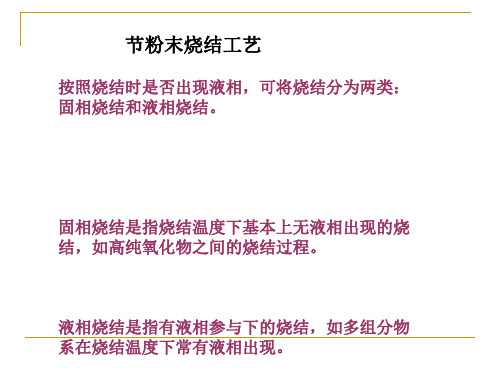

液相烧结:凡是有液相参与的烧结过程称为液相烧结。
液相烧结的主要传质方式有:流动传质、溶解-沉淀传质等。
1、液相烧结的特点
液相烧结与固态烧结的共同之点是烧结的推动力都是表面能;烧结过程也是由颗粒重排、气孔填充和晶粒生长等阶段组成。
不同点是:由于流动传质速率比扩散快,因而液相烧结的致密化速率高,可使坯体在比固态烧结温度低得多的情况下获得致密的烧结体。
此外,液相烧结过程的速率与液相的数量、液相性质(粘度、表面张力等)、液相与固相的润湿情况、固相在液相中的溶解度等有密切的关系。
2、流动传质
粘性流动:在高温下依靠粘性液体流动而致密化是大多数硅酸盐材料烧结的主要传质过程。
在液相烧结时,由于高温下粘性液体(熔融体)出现牛顿型流动而产生的传质称为粘性流动传质(或粘性蠕变传质)。
粘性流动初期的传质动力学公式:
式中r 为颗粒半径;x 为颈部半径;η为液体粘度;γ为液-气表面张力,t 为烧结时间。
适合粘性流动传质全过程的烧结速率公式:
式中θ为相对密度。
塑性流动:当坯体中液相含量很少时,高温下流动传质不能看成是纯牛顿型流动,而是属于塑性流动类型。
也即只有作用力超过其屈服值(f)时,流动速率才与作用的剪切应力成正比。
此时传质动力学公式改变为:
式中η是作用力超过f 时液体的粘度;r 为颗粒原始半径。
3、溶解- 沉淀传质。
