闭合电路欧姆定律-电源输出功率与负载关系

（一）闭合电路欧姆定律1、电源电动势：电源是把其他形式的能转化为电能的装置。

电动势是表征电源把其他形式的能量转换成电能的本领大小的物理量；电动势的大小由电源本身的性质决定，数值等于电路中通过1C电量时电源所提供的能量，也等于电源没有接入电路时两极间的电压；电动势是标量，方向规定为由电源的负极经电源内部到正极的方向为电源电动势的方向。

2、闭合电路欧姆定律（1）闭合电路由电源的内部电路和电源的外部电路组成，也可叫含电源电路、全电路。

（2）在闭合电路里，内电路和外电路都适用部分电路的欧姆定律，设电源的内阻为r，外电路的电阻为R，那么电流I通过内阻时在电源内部的电压降U内=Ir，电流流过外电阻时的电压降为U外=IR，由U外＋U内=E，得。

该式反映了闭合电路中电流强度与电源的电动势成正比，与整个电路的电阻成反比，即为闭合电路欧姆定律，适用条件是外电路为纯电阻电路。

3、路端电压与负载变化的关系（1）路端电压与外电阻R的关系：（外电路为纯电阻电路）其关系用U—R图象可表示为：（2）路端电压与电流的关系U=E－Ir（普适式）其关系用U—I图象可表示为当R=∞时，即开路，当R=0时，即短路，其中，r=|tgθ|.4、闭合电路中的功率（1）电源的总功率（电源消耗的功率）P总=IE电源的输出功率（外电路消耗的功率）P输=IU电源内部损耗的功率：P损=I2r由能量守恒有：IE=IU＋I2r（2）外电路为纯电阻电路时：由上式可以看出：即当R=r 时，此时电源效率为：（2）当R>r 时，随R 的增大输出功率减小。

（3）当R<r 时，随R 的增大输出功率增大。

（4）当时，每个输出功率对应2个可能的外电阻R 1和R 2，且（二）“串反并同”定则：在外电路为混联的闭合电路中，讨论因某一电阻发生变化引起电路中各参量的变化时，可采用以下简单的方法：“串反并同”，当某一电阻发生变化时，与它串联的电路上的电流、电压、功率必发生与其变化趋势相反的变化；与它并联的电路上的电流、电压、功率必发生与其变化趋势相同的变化。

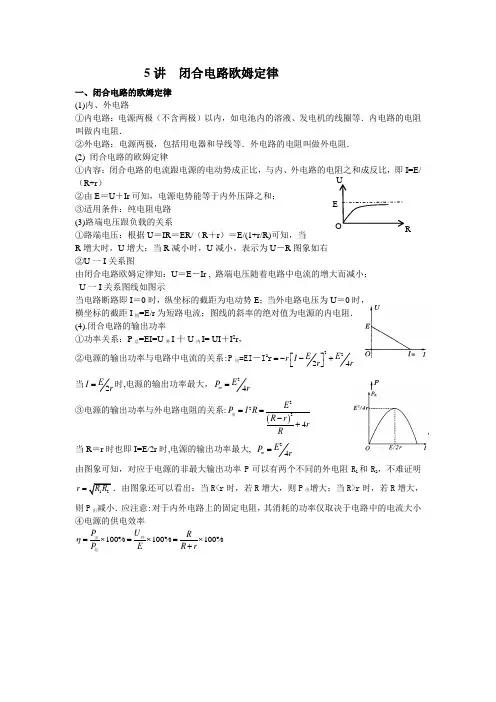

5讲 闭合电路欧姆定律一、闭合电路的欧姆定律 (1)内、外电路①内电路：电源两极（不含两极）以内，如电池内的溶液、发电机的线圈等．内电路的电阻叫做内电阻．②外电路：电源两极，包括用电器和导线等．外电路的电阻叫做外电阻． (2) 闭合电路的欧姆定律①内容：闭合电路的电流跟电源的电动势成正比，与内、外电路的电阻之和成反比，即I=E/（R+r ）②由E ＝U ＋Ir 可知，电源电势能等于内外压降之和；③适用条件：纯电阻电路 (3)路端电压跟负载的关系 ①路端电压：根据U ＝IR ＝ER/（R ＋r ）＝E/(1+r/R)可知，当R 增大时，U 增大；当R 减小时，U 减小。

表示为U －R 图象如右 ②U 一I 关系图由闭合电路欧姆定律知：U ＝E －Ir , 路端电压随着电路中电流的增大而减小； U 一I 关系图线如图示当电路断路即I ＝0时，纵坐标的截距为电动势E ；当外电路电压为U ＝0时，横坐标的截距I 短=E/r 为短路电流；图线的斜率的绝对值为电源的内电阻． (4).闭合电路的输出功率①功率关系：P 总=EI=U 外I 十U 内I= UI ＋I 2r ，②电源的输出功率与电路中电流的关系:P 出=EI －I 2r 2224E E r I r r ⎡⎤=--+⎣⎦当2EI r=时,电源的输出功率最大，24m EP r=③电源的输出功率与外电路电阻的关系:()2224E P I R R r rR==-+出当R ＝r 时也即I=E/2r 时,电源的输出功率最大, 24m EP r=由图象可知，对应于电源的非最大输出功率P 可以有两个不同的外电阻R l 和R 2，不难证明r =R<r 时，若R 增大，则P 出增大；当R>r 时，若R 增大，则P 出减小．应注意:对于内外电路上的固定电阻，其消耗的功率仅取决于电路中的电流大小④电源的供电效率 100%100%100%U P R P E R rη=⨯=⨯=⨯+外出总【例1】如图所示，电压表 V l 、V 2串联接入电路中时，示数分别为8 V 和4 V ，当电压表V 2接入电路中时，如图（2）所示，示数为 10 V ，求电源的电动势为多少？解析：当两电压表接入电路时，电路中的电流强度为I l ，当一个电压表接入电路时，电路中的电流强度为I 2，则由图可知I 1=（E 一12）／r= 4／R v2……①I 2=（E －10）／r ＝10／R v2……② （l ）÷（2）后得（E 一12）/（E －10）=4／10 解得 E ＝ 13．3 V点评：还可以根据串联电路的电压分配与电阻成正比列出关系式．（E 一12）／4=r ／R v2和（E －10）／10=r ／R v2，等量代换后，即得E ＝13．3V .【例2】 如图所示，RB = 4Ω，A 、C 、D 是额定电压和额定功率均相同的三个用电器、电源内阻是l Ω．S 闭合后，当变阻器的电阻调为5Ω时，各用电器均正常工作．（1）S 断开后，若仍要各用电器正常工作，变阻器电阻R 应调为多少？ （2）S 闭合和断开时， R B 上的电功率之比P B ∶P B /=？变阻器上消耗的功率之比 P ∶ P /=？解析：（1）在图所示的电路中，A 、C 、D 三个用电器是并联的，且正常工作，其额定功率相等，说明三个用电器的电流均相等，设每个用电器的额定电流为I ， 若S 闭合，有3I ＝（E －U ）／（R B ＋R ＋r ）………① 若 S 断开，则有2I ＝（E －U ）／（R B ＋R x ＋r ）………② 由①、②解得R x = 10Ω（2）在 S 闭合和断开两种情况下，电阻R B 上消耗的电功率之比应为其通过电流的平方比 P B ∶P B /=（3I ／2I ）2=9／4，变阻器上消耗的功率应等于通过的电流平方与电阻乘积之比 P ∶ P /=（3I ／2I ）2×（R ／R x ）＝9／8【例3】在图电路中，直流发电机E=250V ，r ＝3Ω,R 1＝R 2=1Ω，电热器组中装有50只完全相同的电热器，每只电热器的额定电压为 200V ，额定功率为1000W ，其它电阻不计，并且不计电热器电阻随温度的变化．问：（1）当接通几只电热器时，实际使用的电热器都能正常工作？ （2）当接通几只电热器时，发电机输出功率最大？ （3）当接通几只电热器时，电热器组加热物体最快？（4）当接通几只电热器时，电阻R 1、R 2上消耗的功率最大？ （5）当接通几只电热器时，实际使用的每只电热器中电流最大？解析：不计用电器电阻随温度的变化，则每只电热器的电阻R 0=10002002=40Ω，每只电热器的额定电流I 0=2001000=5A （1） 要使用电器正常工作，必须使电热器两端的实际电压等于额定电压200V ，因此干路电流1225020010311U I A r R R ε--===++++而每只电热器额定电流为5A ，则电热器的只数n 1=10/5=2只（2）要使电源输出功率最大，必须使外电阻等于内电阻，由此可得电热器总电阻为R=r －（R 1＋R 2）=3－（1＋1）=1Ω，故有n 2=R 0/R=40/1=40只（3）要使电热器组加热物体最快，就必须使电热器组得到的电功率最大，把R 1、R 2视为等效（电源）内电阻，则其总电阻为R /＝R 1＋R 2＋r=1＋l ＋3＝5Ω 所以n 3=R 0/R /=40/5=8只，（4）要使R 1、R 2上消耗功率最大，必须使其电流为最大，由此电路中总电阻必须是小．即当50只电热器全接通时，可满足要求．所以n 4=50只．（5）要使实际使用的每只电热器中电流最大．则须使U AB 最大，这样A 、B 间的电阻应最大，所以n 5=1只 【例4】如图所示，直线AOC 为某一电源的总功率P 总随电流i 变化的图线，抛物线OBC 为同一直流电源内部热功率P r 随电流I 变化的图象．若A 、B 对应的横坐标为2A ，那么线段AB 表示的功率及I=2A 时对应的外电阻是（ ）．A ．2W ，0．5Ω；B ．4W ，2Ω；C ．2W ，l Ω；D ．6W ，2Ω； 解析:由图象知，直线OAC 表示电源的P 总－I 的关系，即P 总=E ·I 在C 点，I=3A ， P 总=9W ，所以 E=P 总/I=9/3V=3V 抛物线OBC 表示电源的P r －I 的关系，即P r =I 2 r ， 在C 点，I ＝3A ，Pr=9W ，所以r ＝P r /I 2=9/32=l Ω 根据闭合电路的欧姆定律，当I=2A 时，0.5IrR Iε-==Ω线段AB 表示的功率即电源的输出功率，有PAB=UI=I 2R=22×0．5=2W规律方法1、 两个U －I 图象的比较（1） 路端电压与电流的关系：U ＝E －Ir ，可用图甲表示，图象表示在E 、r 不变的前提下，U 随I 单调递减，U 是I 的一次函数，由图甲说明A. 图中表示电流为I1时，路端电压为U1，对应内电压为U ′B. 过E 点的平行于横轴的虚线表示电流为零时，路端电压不随I 而改变，且始终等于电源电动势，就是理想电源的情况 C. 图线斜率表示电源内阻的大小图中I m 表示外电阻等于零（即短路）时，回路中的电流，即I m ＝E/r(2)一段导体两端的电压与通过的电流关系：U ＝IR ，可用图乙表示。

江苏省XY中等专业学校2022-2023-1教案编号：教学内容(2) 推导设t时间内有电荷量q通过闭合电路的横截面。

电源内部，非静电力把q从负极移到正极所做的功W = E q = E I t，电流通过R和R0时电能转化为热能Q = I2 R t + I2 R0 t因为W = Q所以E I t = I2 R t + I2 R0 tE = I R + I R0或I =RRE+(3）闭合电路欧姆定律闭合电路内的电流，与电源电动势成正比，与整个电路的电阻成反比。

其中，外电路上的电压降（端电压）U = I R = E - I R0内电路上的电压降U' = I R0电动势等于内、外电路压降之和E = I R + I R0 = U + U'例1：如上图，若电动势E = 24 V，内阻R0 = 4 Ω，负载电阻R = 20 Ω，试求：（1）电路中的电流；（2）电源的端电压；（3）负载上的电压降；（4）电源内阻上的电压降。

例2：电源电动势为1.5 V，内电阻为0.12 Ω，外电路电阻为 1.38 Ω，求电路中的电流和端电压。

例3：电动势为3.6 V的电源，与8 Ω的电阻接成闭合电路，电源两极间的电压为3.2 V，求电源的内电阻。

教学环节教学活动内容及组织过程个案补充教学内容P max =24RE这时称负载与电源匹配。

2．电源输出功率P与负载电阻R的变化关系曲线3．注意：当R = R O时，电源输出功率最大，但此时电源的效率仅为50%。

板书设计一、电动势二、闭合电路的欧姆定律E = I R + I R0 = U + U'三、端电压教后札记。

课题：闭合电路的欧姆定律知识点总结：一、闭合电路的欧姆定律1．闭合电路欧姆定律（1）内容：闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比。

（2）公式 ①I ＝E R ＋r （只适用于纯电阻电路）； ②E ＝U外＋Ir （适用于所有电路）。

（3） 在外电路中，沿电流方向电势降低．二、．路端电压与外电阻的关系1．路端电压随着外电阻的增大而增大，随着外电阻的减小而减小，但不呈线性变化．2．U －I 图像中，直线斜率的绝对值等于电源的内阻，即内阻r ＝|ΔU ΔI|． 典例强化例1、将一电源电动势为E ，内电阻为r 的电池与外电路连接，构成一个闭合电路，用R 表示外电路电阻，I 表示电路的总电流，下列说法正确的是（） A ．由U 外＝IR 可知，外电压随I 的增大而增大B ．由U 内＝Ir 可知，电源两端的电压随I 的增大而增大C ．由U ＝E －Ir 可知，电源输出电压随输出电流I 的增大而减小D ．由P ＝IU 可知，电源的输出功率P 随输出电流I 的增大而增大例2、如图所示，R 为电阻箱，电表为理想电压表．当电阻箱读数为R 1＝2 Ω时，电压表读数为U 1＝4 V ；当电阻箱读数为R 2＝5 Ω，电压表读数为U 2＝5 V ．求：电源的电动势E 和内阻r ．例3、如图所示电路，电源内阻不可忽略。

开关S 闭合后，在滑动变阻器R 0的滑片向下滑动的过程中（ ）A ．电压表的示数增大，电流表的示数减小一般情况 U ＝IR ＝E R ＋r ·R ＝E 1＋r R ，当R 增大时，U 增大 特殊情况 （1）当外电路断路时，I ＝0，U ＝E （2）当外电路短路时，I 短＝E r ，U ＝0B ．电压表的示数减小，电流表的示数增大C ．电压表与电流表的示数都增大D ．电压表与电流表的示数都减小例4、如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P 向左移动，则（ ）A ．电容器中的电场强度将增大B ．电容器的电容将减小C ．电容器上的电荷量将减少D ．液滴将向上运动例5、如图所示为某一电源的U －I 图线，由图可知（） A ．电源电动势为2 V B ．电源内电阻为13Ω C ．电源短路时电流为6 A D ．电路路端电压为1 V 时，电路中电流为5 A例6、如图所示是某直流电路中电压随电流变化的图象，其中a 、b 分别表示路端电压、负载电阻上电压随电流变化的情况，下列说法正确的是（）A ．阴影部分的面积表示电源输出功率B ．阴影部分的面积表示电源的内阻上消耗的功率C ．当满足α＝β时，电源效率最高D ．当满足α＝β时，电源效率小于50% 知识巩固练习1．下列关于电动势的说法正确的是（） A ．电动势就是电压，就是内、外电压之和B ．电动势不是电压，但在数值上等于内、外电压之和C ．电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D ．电动势的大小与外电路的结构无关2．电动势为E ，内阻为r 的电源，向可变电阻R 供电，关于路端电压说法正确的是（）A ．因为电源电动势不变，所以路端电压也不变B ．因为U ＝IR ，所以当I 增大时，路端电压也增大C ．因为U ＝E －Ir ，所以当I 增大时，路端电压减小D ．若外电路断开，则路端电压为E3．．某电路如图所示，已知电池组的总内阻r ＝1 Ω，外电路电阻R ＝5 Ω，理想电压表的示数U ＝3．0V，则电池组的电动势E等于（）A．3．0 V B．3．6 V C．4．0 V D．4．2 V4．如图所示电路，电源内阻不可忽略。

第七节 闭合电路欧姆定律
一、
教材分析：
本节是本章的重点知识，帮助学生理解电路中的能量转化关系是基础和关键。

应用闭合电路欧姆定律讨论路端电压与负载关系是一个难点，要注意提高学生运用闭合电路欧姆定律分析问题的能力。

二、
教学目标：
知识与技能：（1）熟练掌握闭合电路欧姆定律的两种表达式E=U ＋Ir 和r
R E
I +=
及其适 用条件。

（2）掌握电源的总功率P 总=IE ，电源的输出功率P 输=IU ，电源内阻上损耗的
功率P 损=I 2
r 及它们之间的关系P 总＝P 输+P 损。

过程与方法：进一步培养学生用能量和能量转化的观点分析物理问题的能力，并使学生掌握
闭合电路欧姆定律的推导过程。

情感态度与价值观：有将理论应用于实际的意识。

三、
教学重点与难点：
重点：闭合电路欧姆定律。

难点：应用闭合电路欧姆定律讨论电路中的路端电压、电流随外电阻变化的关系。

四、 教学用具：
新旧干电池各一个，灯泡，导线等。

五、 教学过程：
六、小结：
1、闭合电路欧姆定律：
表达式及各个变式：
2、路端电压与负载的关系：
七、作业：练习册本节内容
八、课后反思：。

高中物理【闭合电路欧姆定律的应用】教案知识点闭合电路的功率和效率1．电源的有关功率和电源的效率 (1)电源的总功率：P 总＝IE ＝I (U 内＋U 外)。

(2)电源的输出功率：P 出＝IU 外。

(3)电源内部的发热功率：P ′＝I 2r 。

(4)电源的效率：η＝P 出P 总＝U 外E ，对于纯电阻电路，η＝R R ＋r＝11＋r R 。

2．输出功率和外电阻的关系 在纯电阻电路中，电源的输出功率为 P ＝I 2R ＝E 2(R ＋r )2R ＝E 2(R －r )2＋4Rr R ＝E 2(R －r )2R＋4r(1)当R ＝r 时，电源的输出功率最大，P m ＝E 24r 。

(2)当R >r 时，随着R 增大，P 减小。

(3)当R <r 时，随着R 增大，P 增大。

如图所示，电路中电池的电动势E ＝5 V ，内电阻r ＝10 Ω，固定电阻R ＝90Ω，R 0是可变电阻，闭合开关，在R 0从零增加到400 Ω的过程中，求：(1)可变电阻R 0上消耗功率最大的条件和最大热功率； (2)电池的电阻r 和固定电阻R 上消耗的最小热功率之和； (3)R 0调到多少时R 上消耗的功率最大，最大功率是多少？ [思路点拨] (1)当R 0＝R ＋r 时，R 0消耗的功率最大。

(2)对于固定电阻，由P ＝I 2R 可知，电流最大时功率最大，电流最小时功率最小。

[解析] (1)将R ＋r 等效为电源内阻，则r等效＝R ＋r ，可变电阻R 0上消耗的热功率P 0＝I 2R 0＝E (R 0－r 等效)2R 0＋4r 等效，当R 0＝r 等效，即R 0＝100 Ω时，P 0最大，其最大值P 大＝25400 W ＝116W 。

(2)当电流最小时，电阻r 和R 消耗的热功率最小，此时R 0应调到最大400 Ω，内阻r 和固定电阻R 上消耗的最小热功率之和为P 小＝(ER 0＋R ＋r)2(R ＋r )＝0.01 W 。
