闭合电路欧姆定律知识点

高中物理：闭合电路的欧姆定律【知识点的认识】1．闭合电路欧姆定律（1）内容：闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比。

（2）公式：①I＝（只适用于纯电阻电路）；②E＝U外+Ir（适用于所有电路）。

2．路端电压与外电阻的关系：一般情况U＝IR＝•R＝，当R增大时，U增大特殊情况（1）当外电路断路时，I＝0，U＝E＝，U＝0（2）当外电路短路时，I短【命题方向】（1）第一类常考题型是对电路的动态分析：如图所示，电源电动势为E，内阻为r，当滑动变阻器的滑片P处于左端时，三盏灯L1、L2、L3均发光良好。

在滑片P从左端逐渐向右端滑动的过程中，下列说法中正确的是（）A．小灯泡L1、L2变暗B．小灯泡L3变暗，L1、L2变亮C．电压表V1、V2示数均变大D．电压表V1、V2示数之和变大分析：在滑片P从左端逐渐向右端滑动的过程中，先分析变阻器接入电路的电阻如何变化，分析外电路总电阻的变化，由闭合电路欧姆定律分析干路电流的变化，即可由欧姆定律判断L2两端电压的变化，从而知道灯泡L2亮度的变化和电压表V2示数的变化。

再根据路端电压的变化，分析灯泡L3亮度的变化和电压表V1示数的变化；根据干路电流与L3电流的变化，分析L1电流的变化，即可判断灯泡L1亮度的变化。

根据路端电压的变化，判断两电压表示数之和的变化。

解：B、滑片P向右滑动的过程中，滑动变阻器接入电路的电阻变大，整个闭合回路的总电阻变大，根据闭合欧姆定律可得干路电流I＝变小，灯泡L2变暗，故B错误。

C、灯泡L2两端电压U2＝IR2变小，即电压表V2示数变小，电压表V1的读数为U1＝E﹣I （r+R2），变大，故C错误。

A、小灯泡L3变亮，根据串、并联电路的特点I＝I1+I3，I减小，I3＝变大，则通过小灯泡L1的电流I1减小，小灯泡L1变暗，故A正确。

D、电压表V1、V2示数之和为U＝E﹣Ir，I减小，U增大，故D正确。

故选AD。

点评：本题首先要搞清电路的连接方式，搞懂电压表测量哪部分电路的电压，其次按“局部→整体→局部”的思路进行分析。

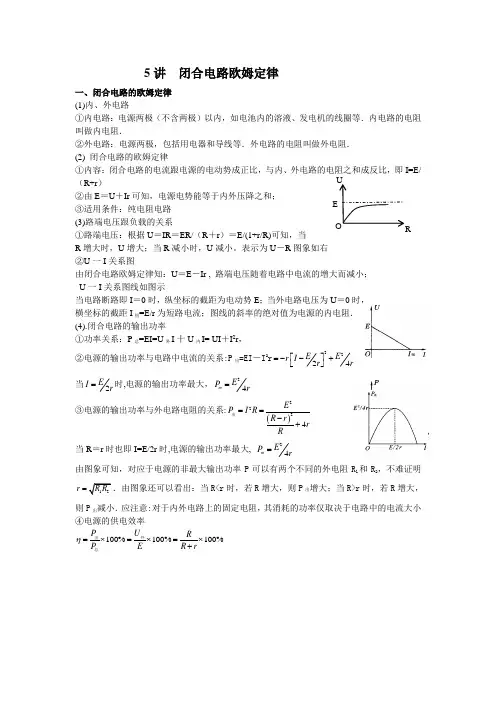

5讲 闭合电路欧姆定律一、闭合电路的欧姆定律 (1)内、外电路①内电路：电源两极（不含两极）以内，如电池内的溶液、发电机的线圈等．内电路的电阻叫做内电阻．②外电路：电源两极，包括用电器和导线等．外电路的电阻叫做外电阻． (2) 闭合电路的欧姆定律①内容：闭合电路的电流跟电源的电动势成正比，与内、外电路的电阻之和成反比，即I=E/（R+r ）②由E ＝U ＋Ir 可知，电源电势能等于内外压降之和；③适用条件：纯电阻电路 (3)路端电压跟负载的关系 ①路端电压：根据U ＝IR ＝ER/（R ＋r ）＝E/(1+r/R)可知，当R 增大时，U 增大；当R 减小时，U 减小。

表示为U －R 图象如右 ②U 一I 关系图由闭合电路欧姆定律知：U ＝E －Ir , 路端电压随着电路中电流的增大而减小； U 一I 关系图线如图示当电路断路即I ＝0时，纵坐标的截距为电动势E ；当外电路电压为U ＝0时，横坐标的截距I 短=E/r 为短路电流；图线的斜率的绝对值为电源的内电阻． (4).闭合电路的输出功率①功率关系：P 总=EI=U 外I 十U 内I= UI ＋I 2r ，②电源的输出功率与电路中电流的关系:P 出=EI －I 2r 2224E E r I r r ⎡⎤=--+⎣⎦当2EI r=时,电源的输出功率最大，24m EP r=③电源的输出功率与外电路电阻的关系:()2224E P I R R r rR==-+出当R ＝r 时也即I=E/2r 时,电源的输出功率最大, 24m EP r=由图象可知，对应于电源的非最大输出功率P 可以有两个不同的外电阻R l 和R 2，不难证明r =R<r 时，若R 增大，则P 出增大；当R>r 时，若R 增大，则P 出减小．应注意:对于内外电路上的固定电阻，其消耗的功率仅取决于电路中的电流大小④电源的供电效率 100%100%100%U P R P E R rη=⨯=⨯=⨯+外出总【例1】如图所示，电压表 V l 、V 2串联接入电路中时，示数分别为8 V 和4 V ，当电压表V 2接入电路中时，如图（2）所示，示数为 10 V ，求电源的电动势为多少？解析：当两电压表接入电路时，电路中的电流强度为I l ，当一个电压表接入电路时，电路中的电流强度为I 2，则由图可知I 1=（E 一12）／r= 4／R v2……①I 2=（E －10）／r ＝10／R v2……② （l ）÷（2）后得（E 一12）/（E －10）=4／10 解得 E ＝ 13．3 V点评：还可以根据串联电路的电压分配与电阻成正比列出关系式．（E 一12）／4=r ／R v2和（E －10）／10=r ／R v2，等量代换后，即得E ＝13．3V .【例2】 如图所示，RB = 4Ω，A 、C 、D 是额定电压和额定功率均相同的三个用电器、电源内阻是l Ω．S 闭合后，当变阻器的电阻调为5Ω时，各用电器均正常工作．（1）S 断开后，若仍要各用电器正常工作，变阻器电阻R 应调为多少？ （2）S 闭合和断开时， R B 上的电功率之比P B ∶P B /=？变阻器上消耗的功率之比 P ∶ P /=？解析：（1）在图所示的电路中，A 、C 、D 三个用电器是并联的，且正常工作，其额定功率相等，说明三个用电器的电流均相等，设每个用电器的额定电流为I ， 若S 闭合，有3I ＝（E －U ）／（R B ＋R ＋r ）………① 若 S 断开，则有2I ＝（E －U ）／（R B ＋R x ＋r ）………② 由①、②解得R x = 10Ω（2）在 S 闭合和断开两种情况下，电阻R B 上消耗的电功率之比应为其通过电流的平方比 P B ∶P B /=（3I ／2I ）2=9／4，变阻器上消耗的功率应等于通过的电流平方与电阻乘积之比 P ∶ P /=（3I ／2I ）2×（R ／R x ）＝9／8【例3】在图电路中，直流发电机E=250V ，r ＝3Ω,R 1＝R 2=1Ω，电热器组中装有50只完全相同的电热器，每只电热器的额定电压为 200V ，额定功率为1000W ，其它电阻不计，并且不计电热器电阻随温度的变化．问：（1）当接通几只电热器时，实际使用的电热器都能正常工作？ （2）当接通几只电热器时，发电机输出功率最大？ （3）当接通几只电热器时，电热器组加热物体最快？（4）当接通几只电热器时，电阻R 1、R 2上消耗的功率最大？ （5）当接通几只电热器时，实际使用的每只电热器中电流最大？解析：不计用电器电阻随温度的变化，则每只电热器的电阻R 0=10002002=40Ω，每只电热器的额定电流I 0=2001000=5A （1） 要使用电器正常工作，必须使电热器两端的实际电压等于额定电压200V ，因此干路电流1225020010311U I A r R R ε--===++++而每只电热器额定电流为5A ，则电热器的只数n 1=10/5=2只（2）要使电源输出功率最大，必须使外电阻等于内电阻，由此可得电热器总电阻为R=r －（R 1＋R 2）=3－（1＋1）=1Ω，故有n 2=R 0/R=40/1=40只（3）要使电热器组加热物体最快，就必须使电热器组得到的电功率最大，把R 1、R 2视为等效（电源）内电阻，则其总电阻为R /＝R 1＋R 2＋r=1＋l ＋3＝5Ω 所以n 3=R 0/R /=40/5=8只，（4）要使R 1、R 2上消耗功率最大，必须使其电流为最大，由此电路中总电阻必须是小．即当50只电热器全接通时，可满足要求．所以n 4=50只．（5）要使实际使用的每只电热器中电流最大．则须使U AB 最大，这样A 、B 间的电阻应最大，所以n 5=1只 【例4】如图所示，直线AOC 为某一电源的总功率P 总随电流i 变化的图线，抛物线OBC 为同一直流电源内部热功率P r 随电流I 变化的图象．若A 、B 对应的横坐标为2A ，那么线段AB 表示的功率及I=2A 时对应的外电阻是（ ）．A ．2W ，0．5Ω；B ．4W ，2Ω；C ．2W ，l Ω；D ．6W ，2Ω； 解析:由图象知，直线OAC 表示电源的P 总－I 的关系，即P 总=E ·I 在C 点，I=3A ， P 总=9W ，所以 E=P 总/I=9/3V=3V 抛物线OBC 表示电源的P r －I 的关系，即P r =I 2 r ， 在C 点，I ＝3A ，Pr=9W ，所以r ＝P r /I 2=9/32=l Ω 根据闭合电路的欧姆定律，当I=2A 时，0.5IrR Iε-==Ω线段AB 表示的功率即电源的输出功率，有PAB=UI=I 2R=22×0．5=2W规律方法1、 两个U －I 图象的比较（1） 路端电压与电流的关系：U ＝E －Ir ，可用图甲表示，图象表示在E 、r 不变的前提下，U 随I 单调递减，U 是I 的一次函数，由图甲说明A. 图中表示电流为I1时，路端电压为U1，对应内电压为U ′B. 过E 点的平行于横轴的虚线表示电流为零时，路端电压不随I 而改变，且始终等于电源电动势，就是理想电源的情况 C. 图线斜率表示电源内阻的大小图中I m 表示外电阻等于零（即短路）时，回路中的电流，即I m ＝E/r(2)一段导体两端的电压与通过的电流关系：U ＝IR ，可用图乙表示。

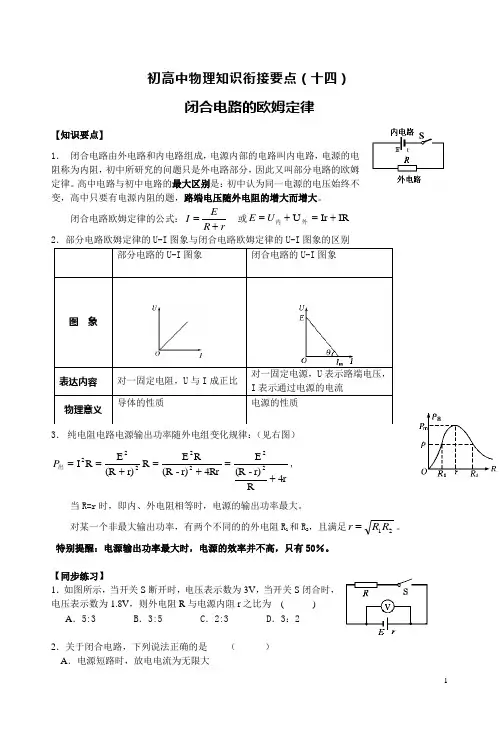

初高中物理知识衔接要点（十四）闭合电路的欧姆定律【知识要点】1． 闭合电路由外电路和内电路组成，电源内部的电路叫内电路，电源的电阻称为内阻，初中所研究的问题只是外电路部分，因此又叫部分电路的欧姆定律。

高中电路与初中电路的最大区别是：初中认为同一电源的电压始终不变，高中只要有电源内阻的题，路端电压随外电阻的增大而增大。

闭合电路欧姆定律的公式：rR EI +=或IR Ir U +=+=外内U E 2．部分电路欧姆定律的U-I 图象与闭合电路欧姆定律的U-I 图象的区别3． 纯电阻电路电源输出功率随外电组变化规律：（见右图） 4r Rr)-(R E 4Rr r)-(R R E R r)(R E R I 2222222+=+=+==出P , 当R=r 时，即内、外电阻相等时，电源的输出功率最大。

对某一个非最大输出功率，有两个不同的的外电阻R 1和R 2，且满足21R R r =。

特别提醒：电源输出功率最大时，电源的效率并不高，只有50％。

【同步练习】1．如图所示，当开关S 断开时，电压表示数为3V ，当开关S 闭合时，电压表示数为1.8V ，则外电阻R 与电源内阻r 之比为 ( ) A ．5:3 B ．3:5 C ．2:3 D ．3：22．关于闭合电路，下列说法正确的是 （ ） A ．电源短路时，放电电流为无限大 B ．电源短路时，内电压等于电源电动势 C ．用电器增加时，路端电压一定增大D ．把电压表直接与电源相连时，电压表示数总小于电源电动势对一固定电阻，U 与I 对一固定电源，U 表示路端电压，表示通过电源的电流3．如图所示，用甲、乙、丙三个电动势E相同而内电阻r不同的电源，分别给定值电阻R供电．已知甲、乙、丙三个电源的内电阻的大小关系为r甲＞r乙＞r丙，且r乙=R，则将R先后接在这三个电源上时的情况相比，下列说法中正确的是( )A．接在甲电源上时，通过R的电流最大B．接在丙电源上时，通过R的电流最大C．接在乙电源上时，电阻R消耗的电功率最大D．接在丙电源上时，电阻R消耗的电功率最大4．如图所示电路，电源的电动势和内阻保持不变．电灯L恰好正常发光．如果变阻器的滑片向b端滑动，则( )A．电灯L更亮，安培表的示数减小B．电灯L更亮．安培表的示数变大C．电灯L变暗，安培表的示数减小D．电灯L更亮，安培表的示数不变5．如图所示的电路中，当滑线变阻器的滑动片向下移动时，则（）A．电压表V的读数增大，电流表A的读数减小B．电压表V的读数减小，电流表A的读数增大C．电压表V和电流表A的读数都增大D．电压表V和电流表A的读数都减小6．如图所示，电源电压为E，内电阻为r。

（一）闭合电路欧姆定律1、电源电动势：电源是把其他形式的能转化为电能的装置。

电动势是表征电源把其他形式的能量转换成电能的本领大小的物理量；电动势的大小由电源本身的性质决定，数值等于电路中通过1C电量时电源所提供的能量，也等于电源没有接入电路时两极间的电压；电动势是标量，方向规定为由电源的负极经电源内部到正极的方向为电源电动势的方向。

2、闭合电路欧姆定律（1）闭合电路由电源的内部电路和电源的外部电路组成，也可叫含电源电路、全电路。

（2）在闭合电路里，内电路和外电路都适用部分电路的欧姆定律，设电源的内阻为r，外电路的电阻为R，那么电流I通过内阻时在电源内部的电压降U内=Ir，电流流过外电阻时的电压降为U外=IR，由U外＋U内=E，得。

该式反映了闭合电路中电流强度与电源的电动势成正比，与整个电路的电阻成反比，即为闭合电路欧姆定律，适用条件是外电路为纯电阻电路。

3、路端电压与负载变化的关系（1）路端电压与外电阻R的关系：（外电路为纯电阻电路）其关系用U—R图象可表示为：（2）路端电压与电流的关系U=E－Ir（普适式）其关系用U—I图象可表示为当R=∞时，即开路，当R=0时，即短路，其中，r=|tgθ|.4、闭合电路中的功率（1）电源的总功率（电源消耗的功率）P总=IE电源的输出功率（外电路消耗的功率）P输=IU电源内部损耗的功率：P损=I2r由能量守恒有：IE=IU＋I2r（2）外电路为纯电阻电路时：由上式可以看出：即当R=r 时，此时电源效率为：（2）当R>r 时，随R 的增大输出功率减小。

（3）当R<r 时，随R 的增大输出功率增大。

（4）当时，每个输出功率对应2个可能的外电阻R 1和R 2，且（二）“串反并同”定则：在外电路为混联的闭合电路中，讨论因某一电阻发生变化引起电路中各参量的变化时，可采用以下简单的方法：“串反并同”，当某一电阻发生变化时，与它串联的电路上的电流、电压、功率必发生与其变化趋势相反的变化；与它并联的电路上的电流、电压、功率必发生与其变化趋势相同的变化。

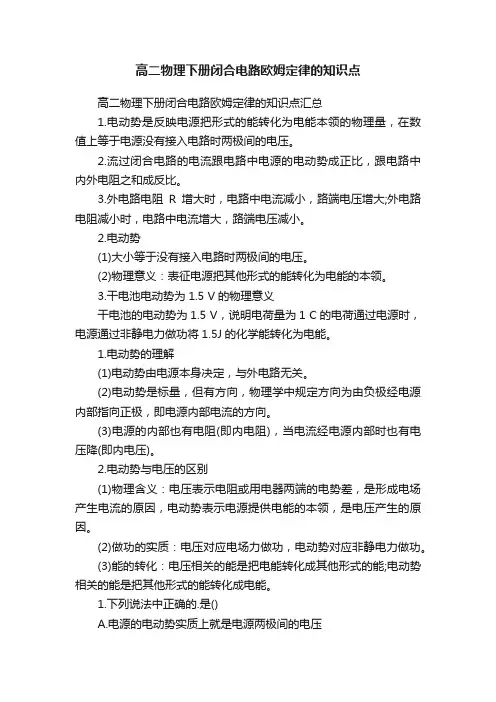

高二物理闭合电路欧姆定律知识点一、闭合电路外电路：电源的外部叫做外电路，其电阻称为外电阻，R。

外电压 U外：外电阻两端的电压。

常也叫路端电压。

内电路：电源内部的电路叫做内电路，其电阻称为内电阻，r。

二、闭合电路欧姆定律闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。

这一结论称为闭合电路欧姆定律。

三、路端电压跟负载的关系一路端电压：外电路两端的电压叫做路端电压。

二路端电压是用电器负载的实际工作电压。

电动势为E ，内阻为r=E / I短注意：1、U—I图象是一向下倾斜的直线,路端电压随电流的增大而减小。

2、图象的斜率表示电源的内阻,图象与纵轴的交点坐标表示电源电动势，与横轴的交点坐标表示短路电流。

3、斜率大，内阻大。

四、测量电源的电动势和内电阻一电路图二实验数据处理方法比较：1、计算法：原理清晰但处理繁杂，偶然误差处理不好。

2、作图法：原理清晰、处理简单，偶然误差得到很好处理，可以根据图线外推得出意想不到的结论。

【例1】下列关于电功的说法中，错误的是A.导体内电场力移送电荷所做的功叫做电功B.电流做功的过程，就是电能转化为其他形式的能的过程C.电流做功消耗的能量，由电源来供给D.电功就是电能【考点】电功的定义【难度】2星【题型】选择【解析】据电功的定义和意义进行判断.正确答案为D.【答案】D【例2】在某段电路中，其两端电压为U，通过的电流为I，通电时间为t，若该电路电阻为R，则关于电功和电热的关系，错误的是A.在任何电路中，电功为UIt=I2RtB.在任何电路中，电功为UIt，电热为I2RtC.在纯电阻电路中，UIt=I2RtD.在非纯电阻电路中，UIt【考点】电功的定义【难度】2星【题型】选择【答案】AD【例3】把一根电阻丝接入一恒定电压上，电阻丝消耗的功率为 ;若把电阻丝均匀拉长，使其直径变为原来的一半，那么电源在电阻丝上的功率变为原来的A. 倍B. 倍C. 倍D. 倍【考点】电功率的简单计算【难度】2星【题型】选择【答案】D【例4】不考虑温度对电阻的影响，对一个“ ”的灯泡，下列说法正确的是A.接在的电路上时的功率为B.接在的电路上时的功率为C.接在的电路上时的功率为D.接在的电路上时的功率为【考点】电功率的简单计算【难度】2星【题型】选择【解析】解法一：由得灯泡的电阻电压为时，，电压为时，超过灯泡的额定电压一倍，故灯泡烧坏， .解法二：由可知一定时，，当时，【答案】BD掌握学习策略，善于整体把握“整体大于部分之和”，在任何一段材料学习之前，先从整体、宏观去了解其主要内容和方法、结构和思路、内在的逻辑关系等，再从局部、细节入手，掌握各自知识点，明确它们之间的内在联系，并强调应用，在应用中内化、感悟，通过同化和顺应两种方式，丰富学生们的知识结构，建立多节点相连的知识网络。

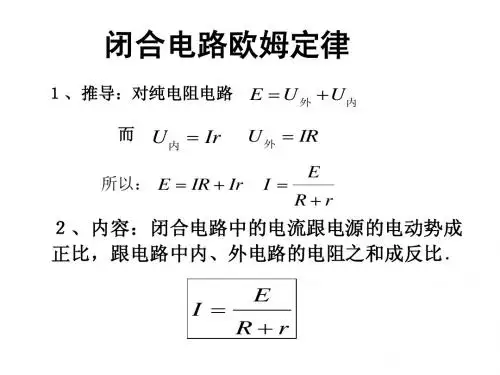

课题：闭合电路的欧姆定律知识点总结：一、闭合电路的欧姆定律1．闭合电路欧姆定律（1）内容：闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比。

（2）公式 ①I ＝E R ＋r （只适用于纯电阻电路）； ②E ＝U外＋Ir （适用于所有电路）。

（3） 在外电路中，沿电流方向电势降低．二、．路端电压与外电阻的关系1．路端电压随着外电阻的增大而增大，随着外电阻的减小而减小，但不呈线性变化．2．U －I 图像中，直线斜率的绝对值等于电源的内阻，即内阻r ＝|ΔU ΔI|． 典例强化例1、将一电源电动势为E ，内电阻为r 的电池与外电路连接，构成一个闭合电路，用R 表示外电路电阻，I 表示电路的总电流，下列说法正确的是（） A ．由U 外＝IR 可知，外电压随I 的增大而增大B ．由U 内＝Ir 可知，电源两端的电压随I 的增大而增大C ．由U ＝E －Ir 可知，电源输出电压随输出电流I 的增大而减小D ．由P ＝IU 可知，电源的输出功率P 随输出电流I 的增大而增大例2、如图所示，R 为电阻箱，电表为理想电压表．当电阻箱读数为R 1＝2 Ω时，电压表读数为U 1＝4 V ；当电阻箱读数为R 2＝5 Ω，电压表读数为U 2＝5 V ．求：电源的电动势E 和内阻r ．例3、如图所示电路，电源内阻不可忽略。

开关S 闭合后，在滑动变阻器R 0的滑片向下滑动的过程中（ ）A ．电压表的示数增大，电流表的示数减小一般情况 U ＝IR ＝E R ＋r ·R ＝E 1＋r R ，当R 增大时，U 增大 特殊情况 （1）当外电路断路时，I ＝0，U ＝E （2）当外电路短路时，I 短＝E r ，U ＝0B ．电压表的示数减小，电流表的示数增大C ．电压表与电流表的示数都增大D ．电压表与电流表的示数都减小例4、如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P 向左移动，则（ ）A ．电容器中的电场强度将增大B ．电容器的电容将减小C ．电容器上的电荷量将减少D ．液滴将向上运动例5、如图所示为某一电源的U －I 图线，由图可知（） A ．电源电动势为2 V B ．电源内电阻为13Ω C ．电源短路时电流为6 A D ．电路路端电压为1 V 时，电路中电流为5 A例6、如图所示是某直流电路中电压随电流变化的图象，其中a 、b 分别表示路端电压、负载电阻上电压随电流变化的情况，下列说法正确的是（）A ．阴影部分的面积表示电源输出功率B ．阴影部分的面积表示电源的内阻上消耗的功率C ．当满足α＝β时，电源效率最高D ．当满足α＝β时，电源效率小于50% 知识巩固练习1．下列关于电动势的说法正确的是（） A ．电动势就是电压，就是内、外电压之和B ．电动势不是电压，但在数值上等于内、外电压之和C ．电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D ．电动势的大小与外电路的结构无关2．电动势为E ，内阻为r 的电源，向可变电阻R 供电，关于路端电压说法正确的是（）A ．因为电源电动势不变，所以路端电压也不变B ．因为U ＝IR ，所以当I 增大时，路端电压也增大C ．因为U ＝E －Ir ，所以当I 增大时，路端电压减小D ．若外电路断开，则路端电压为E3．．某电路如图所示，已知电池组的总内阻r ＝1 Ω，外电路电阻R ＝5 Ω，理想电压表的示数U ＝3．0V，则电池组的电动势E等于（）A．3．0 V B．3．6 V C．4．0 V D．4．2 V4．如图所示电路，电源内阻不可忽略。

高二物理3-1欧姆定律知识点总结基础知识归纳1.闭合电路的欧姆定律(1)内、外电路①内电路：电源两极(不含两极)以内，如电池内的溶液、发电机的线圈等.内电路的电阻叫做内电阻.②外电路：电源两极，用电器和导线等.外电路的电阻叫做外电阻.(2)闭合电路的欧姆定律①内容：闭合电路的电流跟电源的电动势成正比，与内、外电路的电阻之和成反比.②适用条件：纯电阻电路.③闭合电路欧姆定律的表达形式有：Ⅰ.E=U外+U内Ⅱ.I= (I、R间关系)Ⅲ.U=E-Ir(U、I间关系)Ⅳ.U= E(U、R间关系)2.闭合电路中的电压关系(1)电源电动势等于内、外电压之和.注意：U不一定等于IR.(纯电阻电路中U=IR，非纯电阻电路中U≠IR)(2)路端电压与电流的关系(如图所示).①路端电压随总电流的增大而减小.②电流为零时，即外电路断路时的路端电压等于电源电动势E.在图象中，U-I图象在纵轴上的截距表示电源的电动势.③路端电压为零时(即外电路短路时)的电流Im= (短路电流).图线斜率的绝对值在数值上等于内电阻.(3)纯电阻电路中，路端电压U随外电阻R的变化关系.①外电路的电阻增大时，I减小，路端电压升高;②外电路断开时，R→∞，路端电压U=E ;③外电路短路时，R=0，U=0，I=Im=E/r.3.电动势与路端电压的比较：电动势路端电压U物理意义反映电源内部非静电力做功把其他形式能量转化为电能的情况反映电路中电场力做功把电能转化成为其他形式能量的情况定义式 E= ，W为电源的非静电力把正电荷从电源负极移到正极所做的功U= ，W为电场力把正电荷从电源外部由正极移到负极所做的功量度式E=IR+Ir=U+U′ U=IR测量运用欧姆定律间接测量用伏特表测量决定因素只与电源性质有关与电源和电路中的用电器有关特殊情况当电源开路时路端电压U值等于电源电动势E4.闭合电路中的功率关系(1)电源的总功率：P总= IE =IU+IU′=P出+P内(2)电源内耗功率：P内= I2r =IU′=P总-P出(3)电源的输出功率：P出=IU=IE-I2r=P总-P内(4)电源的输出功率与电路中电流的关系P出=IU外=IE-I2r=-r(I- )2+ ，当I= 时，电源的输出功率最大，P出= .P出-I图象如右图示.5.电源的输出功率与外电路电阻的关系对于纯电阻电路，电源的输出功率P出=I2R=( )2R=由上式可以看出，当外电阻等于电源内电阻(R=r)时，电源输出功率最大，其最大输出功率为Pm= .当R=r时，即I=E/2r时，电源的输出功率最大，P出= .P出-R图象如右图所示.由图象可知，对应于电源的非最大输出功率P可以有两个不同的外电阻R1和R2，不难证明r= .由图象还可以看出，当R<r时，若R增大，则P出增大;当R>r时，若R增大，则P出减小.注意：对于内、外电路上的固定电阻，其消耗的功率仅取决于电路中的电流大小.5.电源的效率指电源的输出功率与电源功率之比.即η= ×100%= ×100%= ×100%对纯电阻电路，电源的效率η= ×100%= ×100%= ×100%由上式看出，外电阻越大，电源的效率越高.6.电路的U-I图象右图中a为电源的U-I图象，b为外电阻的U-I图象.两者的交点坐标表示该电阻接入电路时电路的总电流和路端电压;该点和原点的连线为对角线的矩形的面积表示输出功率;a的斜率的绝对值表示内阻大小; b的斜率的绝对值表示外电阻的大小;当两个斜率相等时，即内、外电阻相等时，图中矩形面积最大，即输出功率最大(可以看出此时路端电压是电动势的一半，电流是最大电流的一半).重点难点突破一、闭合电路中的能量关系1.电源的功率、电源消耗的功率、其他形式的能转变为电能的功率、整个电路消耗的功率都是指EI或I2(R外+r).2.电源的输出功率、外电路消耗的功率都是指IU或IE-I2r或I2R外.3.电源内阻消耗的功率是I2r.4.整个电路中有P电源=P外+P内.这显然是能量的转化和守恒定律在闭合电路中的具体体现.二、闭合电路的动态分析分析问题分析解答这类习题的一般步骤是：1.确定电路的外电阻如何变化.说明：(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小).(2)若电键的通断使串联的用电器增多时，总电阻增大;若电键的通断使并联的支路增多时，总电阻减小.(3)在右图所示分压器电路中，滑动变阻器可以视为由两段电阻构成，其中一段与用电器并联(以下简称并联段)，另一段与并联部分相串联(以下简称串联段);设滑动变阻器的总电阻为R，灯泡的电阻为R灯，与灯泡并联的那一段电阻为R并，则分压器的总电阻为R总=R-R并+由上式可以看出，当R并减小时，R总增大;当R并增大时，R总减小.由此可以得出结论：分压器总电阻的变化情况，与并联段电阻的变化情况相反，与串联段电阻的变化情况相同.2.根据闭合电路的欧姆定律，确定电路的总电流如何变化.3.由U内=I内r，确定电源的内电压如何变化.4.由U外=E-U内，确定电源的外电压(路端电压)如何变化.5.由部分电路的欧姆定律确定干路上某定值电阻两端的电压如何变化.6.确定支路两端的电压如何变化以及通过各支路的电流如何变化.三、电路的故障分析1.常见的故障现象断路：是指电路两点间(或用电器两端)的电阻无穷大，此时无电流通过，若电源正常时，即用电压表两端并联在这段电路(或用电器)上，指针发生偏转，则该段电路断路.如电路中只有该一处断路，整个电路的电势差全部降落在该处，其他各处均无电压降落.短路：是指电路两点间(或用电器两端)的电阻趋于零，此时电路两点间无电压降落，用电器实际功率为零(即用电器不工作或灯不亮，但电源易被烧坏).2.检查电路故障的常用方法电压表检查法：当电路中接有电源时，可以用电压表测量各部分电路上的电压，通过对测量电压值的分析，就可以确定故障.在用电压表检查时，一定要注意电压表的极性正确和量程符合要求.电流表检查法：当电路中接有电源时，可以用电流表测量各部分电路上的电流，通过对测量电流值的分析，就可以确定故障.在用电流表检查时，一定要注意电流表的极性正确和量程符合要求.欧姆表检查法：当电路中断开电源后，可以利用欧姆表测量各部分电路的电阻，通过对测量电阻值的分析，就可以确定故障.在用欧姆表检查时，一定要注意切断电源.试电笔检查法：对于家庭用电线路，当出现故障时，可以利用试电笔进行检查.在用试电笔检查电路时，一定要用手接触试电笔上的金属体.3.常见故障电路问题的分类解析(1)给定可能故障现象，确定检查方法;(2)给定测量值，分析推断故障;(3)根据观察现象，分析推断故障;(4)根据故障，分析推断可能观察到的现象.典例精析1.闭合电路中的功率问题【例1】如图所示，电源电动势为50 V，电源内阻为1.0 Ω，定值电阻R 为14 Ω，M为直流电动机，电动机电阻为2.0 Ω.电动机正常运转时，电压表的读数为35 V.求在100 s的时间内电源做的功和电动机上转化为机械能的部分是多少.【解析】由题设条件知r和R上的电压降之和为(E-U)，所以电路中的电流为I= A=1.0 A所以在100 s内电源做的功为W=EIt=50×1×100 J=5.0×103 J在100 s内电动机上把电能转化为机械能的部分是ΔE=IUt-I2r′t=(1.0×35×100-12×2×100) J=3.3×103 J【思维提升】(1)正确理解闭合电路的几种功率.(2)从能量守恒的角度解析闭合电路的有关问题是一条重要思路.【拓展1】如图所示，已知电源电动势为6 V，内阻为1 Ω，保护电阻R0=0.5 Ω，求：(1)当电阻箱R读数为多少时，电源输出功率P出最大，并求这个最大值.(2)当电阻箱R读数为多少时，电阻箱R消耗的功率PR最大，并求这个最大值.(3)当电阻箱R读数为多少时，保护电阻R0消耗的功率最大，并求这个最大值.【解析】(1)由电功率公式P出=( )2R外= ，当R外=r时，P出最大，即R=r-R0=(1-0.5)Ω=0.5 Ω时，P出max= W=9 W(2)这时要把保护电阻R0与电源内阻r算在一起，据以上结论，当R=R0+r即R=(1+0.5)Ω=1.5 Ω时，PRmax= W=6 W(3)保护电阻消耗的功率为P = ，因R0和r是常量，而R是变量，所以R 最小时，PR0最大，即R=0时，PR0max= W=8 W【拓展2】某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在同一坐标系中，如图中的a、b、c所示.则下列说法正确的是( CD )A.图线b表示输出功率PR随电流I变化的关系B.图中a线最高点对应的功率为最大输出功率C.在a、b、c三条图线上分别取横坐标相同的A、B、C三点，这三点的纵坐标一定满足关系PA=PB+PCD.b、c线的交点M与a、b线的交点N的横坐标之比一定为1∶2，纵坐标之比一定为1∶42.闭合电路的动态分析【例2】如图所示，当滑动变阻器的滑片P向上端移动时，判断电路中的电压表、电流表的示数如何变化?【解析】先认清电流表A测量R3中的电流，电压表V2测量R2和R3并联的电压，电压表V1测量路端电压.再利用闭合电路的欧姆定律判断主干电路上的一些物理量变化.P向上滑，R3的有效电阻增大，外电阻R外增大，干路电流I减小，路端电压U增大，至此，已判断出V1示数增大.再进行分支电路上的分析：由I减小，知内电压U′和R1两端电压U 减小，由U外增大知R2和R3并联的电压U2增大，判断出V2示数增大.由U2增大和R3有效电阻增大，无法确定A示数如何变化.这就要从另一条途径去分析：由V2示数增大知通过R2的电流I2增大，而干路电流I减小，所以R3中的电流减小，即A示数减小.【答案】V1示数增大，V2示数增大，A示数减小.【思维提升】当电路中任一部分发生变化时，将引起电路中各处的电流和电压都随之发生变化，可谓“牵一发而动全身”.判断此类问题时，应先由局部的变化推出总电流的变化、路端电压的变化，再由此分析对其他各部分电路产生的影响.3.电路的故障分析【例3】某同学按如图所示电路进行实验，实验时该同学将变阻器的触片P移到不同位置时测得各电表的示数如下表所示：序号 A1示数(A) A2示数(A) V1示数(V) V2示数(V)1 0.60 0.30 2.40 1.202 0.44 0.32 2.56 0.48将电压表内阻看做无限大，电流表内阻看做零.(1)电路中E、r分别为电源的电动势和内阻，R1、R2、R3为定值电阻，在这五个物理量中，可根据上表中的数据求得的物理量是(不要求具体计算) .(2)由于电路发生故障，发现两电压表示数相同了(但不为零)，若这种情况的发生是由用电器引起的，则可能的故障原因是.【解析】(1)先将电路简化，R1与r看成一个等效内阻r′，r′=R1+r，则由V1和A1的两组数据可求得电源的电动势E;由A2和V1的数据可求出电阻R3;由V2和A1、A2的数据可求出R2.(2)当发现两电压表的示数相同时，但又不为零，说明V2的示数也是路端电压，即外电路的电压降全在电阻R2上，由此可推断RP两端电压为零，这样故障的原因可能有两个，若假设R2是完好的，则RP一定短路;若假设RP是完好的，则R2一定断路.【答案】(1)E、R2、R3 (2)RP短路或R2断路【思维提升】知晓断路、短路时电压表的示数表现是解答“故障”类电路题的关键.【拓展3】如图所示，灯泡A和B都正常发光，R2忽然断路，已知U不变，试分析A、B两灯的亮度如何变化?【解析】当R2忽然断路时，电路的总电阻变大，A灯两端的电压增大，B 灯两端的电压降低，所以将看到灯B比原来变暗了些，而灯泡A比原来亮了些.易错门诊【例4】如图所示电路，已知电源电动势E=6.3 V，内电阻r=0.5 Ω，固定电阻R1=2 Ω，R2= 3 Ω，R3是阻值为5 Ω的滑动变阻器.按下电键S，调节滑动变阻器的触点，求通过电源的电流范围.【错解】将滑动触头滑至左端，R3与R1串联再与R2并联，外电阻R= Ω=2.1 ΩI= A=2.4 A再将滑动触头滑至右端，R3与R2串联再与R1并联，外电阻R′= =1.6 ΩI′= =3 A【错因】由于平时实验，常常用滑动变阻器作限流用(滑动变阻器与用电器串联)，当滑动头移到两头时，通过用电器的电流将最大或最小，以至给人以一种思维定势：在没有分析具体电路的情况下，只要电路中有滑动变阻器，滑动头在它的两头，通过的电流是最大或最小.【正解】将原图化简成如图所示.外电路的结构是R′与R2串联、(R3-R′)与R1串联，然后这两串电阻并联.要使通过电路中电流最大，外电阻应当最小，要使通过电源的电流最小，外电阻应当最大.设R3中与R2串联的那部分电阻为R′，外电阻R为R=因为两数和为定值，两数相等时其积最大，两数差值越大其积越小. 当R2+R′=R1+R3-R′ 时，R最大，解得R′=2 Ω，R大=2.5 Ω因为R1=2 ΩR小= =1.6 Ω由闭合电路的欧姆定律有：I小= A=2.1 AI大= A=3 A。
