公称直径

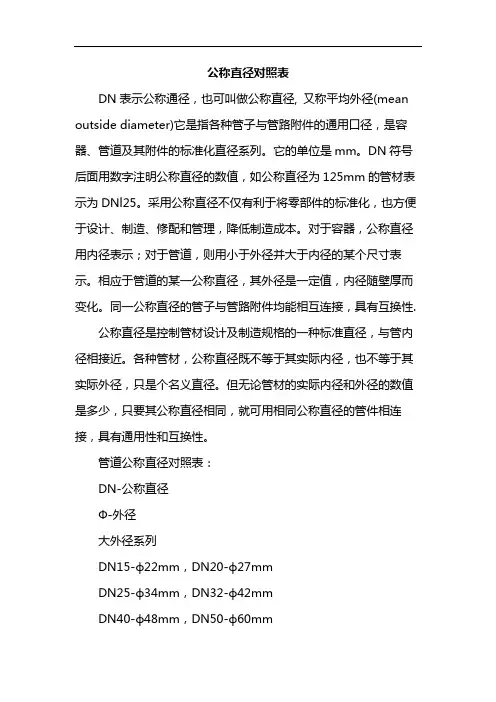

公称直径对照表DN表示公称通径，也可叫做公称直径, 又称平均外径(mean outside diameter)它是指各种管子与管路附件的通用口径，是容器、管道及其附件的标准化直径系列。

它的单位是mm。

DN符号后面用数字注明公称直径的数值，如公称直径为125mm的管材表示为DNl25。

采用公称直径不仅有利于将零部件的标准化，也方便于设计、制造、修配和管理，降低制造成本。

对于容器，公称直径用内径表示；对于管道，则用小于外径并大于内径的某个尺寸表示。

相应于管道的某一公称直径，其外径是一定值，内径随壁厚而变化。

同一公称直径的管子与管路附件均能相互连接，具有互换性.公称直径是控制管材设计及制造规格的一种标准直径，与管内径相接近。

各种管材，公称直径既不等于其实际内径，也不等于其实际外径，只是个名义直径。

但无论管材的实际内径和外径的数值是多少，只要其公称直径相同，就可用相同公称直径的管件相连接，具有通用性和互换性。

管道公称直径对照表：DN-公称直径Ф-外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列：DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，补充：。

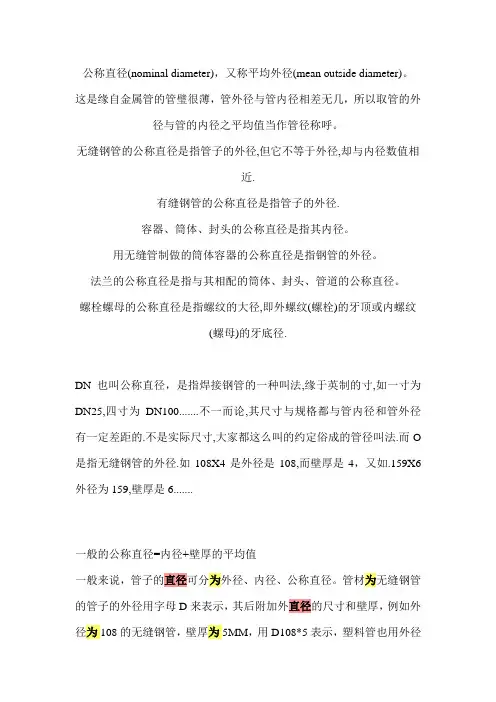

公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

无缝钢管的公称直径是指管子的外径,但它不等于外径,却与内径数值相近.有缝钢管的公称直径是指管子的外径.容器、筒体、封头的公称直径是指其内径。

用无缝管制做的筒体容器的公称直径是指钢管的外径。

法兰的公称直径是指与其相配的筒体、封头、管道的公称直径。

螺栓螺母的公称直径是指螺纹的大径,即外螺纹(螺栓)的牙顶或内螺纹(螺母)的牙底径.DN也叫公称直径，是指焊接钢管的一种叫法,缘于英制的寸,如一寸为DN25,四寸为DN100.......不一而论,其尺寸与规格都与管内径和管外径有一定差距的.不是实际尺寸,大家都这么叫的约定俗成的管径叫法.而O 是指无缝钢管的外径.如108X4是外径是108,而壁厚是4，又如.159X6外径为159,壁厚是6.......一般的公称直径=内径+壁厚的平均值一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

公称直径对照表LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等公称直径是为了使管道、管件和阀门之间具有互换性而规定的一种通用直径，用符号DN 表示，单位是mm。

公称直径在我国曾用符号D。

表示，国际通用DN表示，符号后面用数字注明公称直径的数值，如公称直径为125mm的管材表示为DNl25。

公称直径是控制管材设计及制造规格的一种标准直径，与管内径相接近。

各种管材，公称直径既不等于其实际内径，也不等于其实际外径，只是个名义直径。

但无论管材的实际内径和外径的数值是多少，只要其公称直径相同，就可用相同公称直径的管件相连接，具有通用性和互换性。

你要计算理论重量就要查找相关的手册和资料，如答案后附表格就有理重量/单位长度。

一般来说,管子的直径可分为外径,内径,公称直径.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示.镀锌钢管采用DN表示.在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列.大外径系列:(DN---公称直径. Φ---外径).DN15---Φ22mm.DN20---Φ27mm.DM25---Φ34mm.DN32---Φ42mm.DN40---Φ48mm.DN50---Φ60mm.DN65---Φ76(73)mm.DN80---Φ89mm.DN100---Φ114mm.DN125---Φ140mm.DN150---Φ168mm.DN200---Φ219mm.DN250---Φ273mm.DN300---Φ324mm.DN350---Φ360mm.DN400---Φ406mm.DN450---Φ457mm.DN500---Φ508mm.DN600---Φ610mm.小外径系列:DN15---Φ18mm.DN20---Φ25mm.DN25---Φ32mm.DN32---Φ38mm.DN40---Φ45mm.DN50---Φ57mm.DN65---Φ73mm.DN80---Φ89mm.DN100---Φ108mm.DN125---Φ133mm.DN150---Φ159mm.DN200---Φ219mm.DN250---Φ273mm.DN300---Φ325mm.DN350---Φ377mm.DN400---Φ426mm.DN450---Φ480mm.DN500---Φ530mm.DN600---Φ630mm.一般标准钢管都可从材料表中查得每米重量.要是非标准钢管可通过量得实际尺寸来计算其重量.重量=(外径-壁厚)*壁厚*π*长度*重量单位---吨.其于单位---米。

•常用管道公称直径和外径对照•公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

公称口径又称公称直径/公称通径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。

管路附件也用公称直径表示，意义同有缝管。

公称直径是指：水流实际流过的管道横截面积的直径。

它略小于管道的实际内径，因为我们在设计管道流量的过程中，是假设与管道壁接触的液体是不流动的。

公称通径用字母DN作为标志符号，符号后面注明单位为毫米的尺寸。

例如DN50，即公称通径为50mm的管子，公称通径是有缝钢管、铸铁管、混凝土管等管子的标称，但无缝钢管不用此表示法。

外径与DN，NB的关系如下：DN(mm)-----NB(inch)------OD(mm)15-------------- 1/2----------21.320--------------3/4 ----------26.725-------------- 1 ------------33.432-------------- 1 1/4 -------42.240-------------- 1 1/2 -------48.350-------------- 2 ------------60.365-------------- 2 1/2 -------73.080-------------- 3 ------------88.9100-------------4 ------------114.3125-------------5 ------------139.8150-------------6 ------------168.3200-------------8-------------219.1。

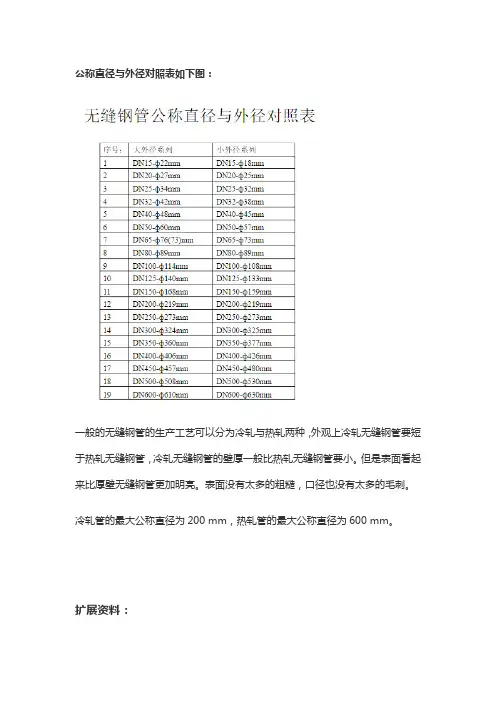

公称直径与外径对照表如下图：
一般的无缝钢管的生产工艺可以分为冷轧与热轧两种，外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小。

但是表面看起来比厚壁无缝钢管更加明亮。

表面没有太多的粗糙，口径也没有太多的毛刺。

冷轧管的最大公称直径为200 mm，热轧管的最大公称直径为600 mm。

扩展资料：
1、公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之和的平均值当作管径称呼。

2、为了使钢管、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。

管路附件也用公称直径表示，意义同有缝管。

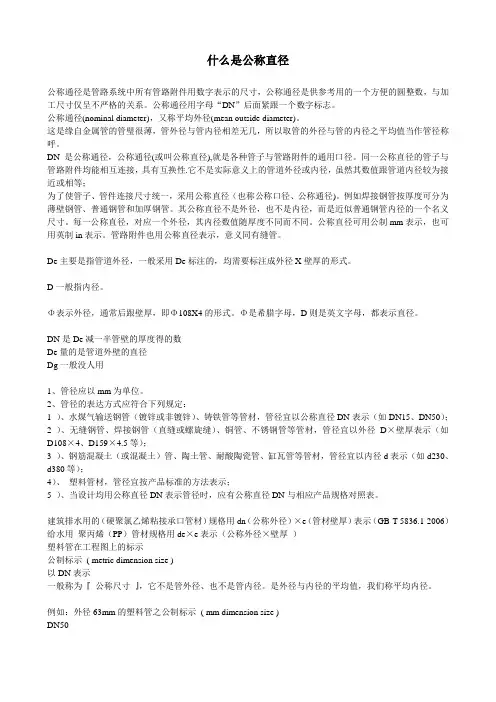

什么是公称直径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。

管路附件也用公称直径表示，意义同有缝管。

De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。

D一般指内径。

Φ表示外径，通常后跟壁厚，即Φ108X4的形式。

Φ是希腊字母，D则是英文字母，都表示直径。

DN是De减一半管壁的厚度得的数De量的是管道外壁的直径Dg一般没人用1、管径应以mm为单位。

2、管径的表达方式应符合下列规定：1 ）、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 ）、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3 ）、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4）、塑料管材，管径宜按产品标准的方法表示；5 ）、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

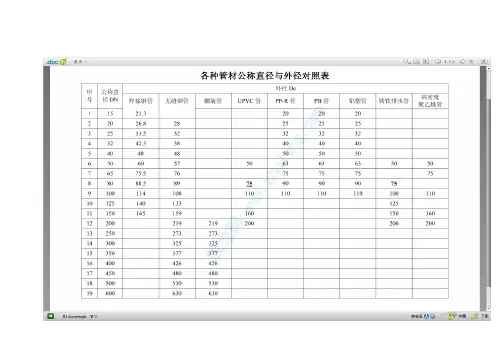

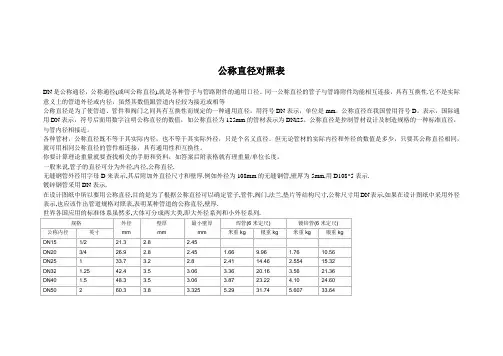

公称直径对照表DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等公称直径是为了使管道、管件和阀门之间具有互换性而规定的一种通用直径，用符号DN表示，单位是mm。

公称直径在我国曾用符号D。

表示，国际通用DN表示，符号后面用数字注明公称直径的数值，如公称直径为125mm的管材表示为DNl25。

公称直径是控制管材设计及制造规格的一种标准直径，与管内径相接近。

各种管材，公称直径既不等于其实际内径，也不等于其实际外径，只是个名义直径。

但无论管材的实际内径和外径的数值是多少，只要其公称直径相同，就可用相同公称直径的管件相连接，具有通用性和互换性。

你要计算理论重量就要查找相关的手册和资料，如答案后附表格就有理重量/单位长度。

一般来说,管子的直径可分为外径,内径,公称直径.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示.镀锌钢管采用DN表示.在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.焊管尺寸公径类别规格(mm) 焊管4分系列DN15 20～21焊管6分系列DN20 25～26.8 焊管1寸系列DN25 32～33. 焊管1.2寸系列DN32 40～42焊管1.5寸系列DN40 47～48焊管2寸系列DN50 59～60焊管2.5寸系列DN65 75焊管3寸系列DN80 88焊管4寸系列DN100 114焊管5寸系列DN125 140焊管6寸系列DN150 165焊管8寸系列DN200 219。

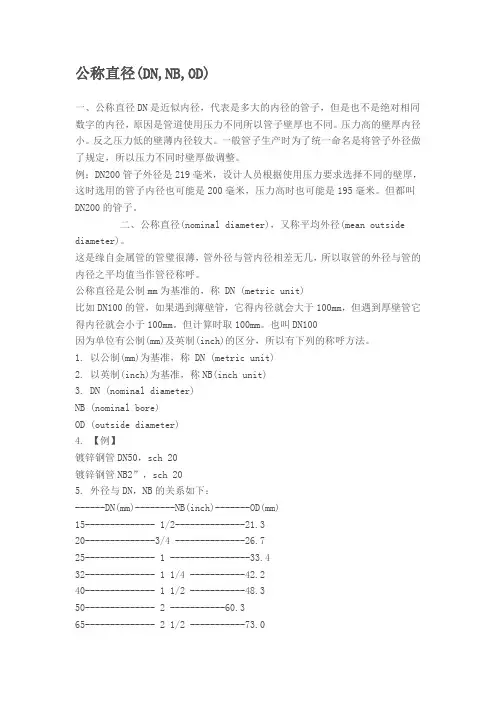

公称直径(DN,NB,OD)一、公称直径DN是近似内径，代表是多大的内径的管子，但是也不是绝对相同数字的内径，原因是管道使用压力不同所以管子壁厚也不同。

压力高的壁厚内径小。

反之压力低的壁薄内径较大。

一般管子生产时为了统一命名是将管子外径做了规定，所以压力不同时壁厚做调整。

例：DN200管子外径是219毫米，设计人员根据使用压力要求选择不同的壁厚，这时选用的管子内径也可能是200毫米，压力高时也可能是195毫米。

但都叫DN200的管子。

二、公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

公称直径是公制mm为基准的，称 DN (metric unit)比如DN100的管，如果遇到薄壁管，它得内径就会大于100mm，但遇到厚壁管它得内径就会小于100mm。

但计算时取100mm。

也叫DN100因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)2. 以英制(inch)为基准，称NB(inch unit)3. DN (nominal diameter)NB (nominal bore)OD (outside diameter)4. 【例】镀锌钢管DN50，sch 20镀锌钢管NB2”，sch 205. 外径与DN，NB的关系如下：------DN(mm)--------NB(inch)-------OD(mm)15-------------- 1/2--------------21.320--------------3/4 --------------26.725-------------- 1 ----------------33.432-------------- 1 1/4 -----------42.240-------------- 1 1/2 -----------48.350-------------- 2 -----------60.365-------------- 2 1/2 -----------73.080-------------- 3 -----------88.9100-------------- 4 ------------114.3125-------------- 5 ------------139.8150-------------- 6 ------------168.3200--------------- 8------------219.1上面数据依ASTM A53仅共参考。

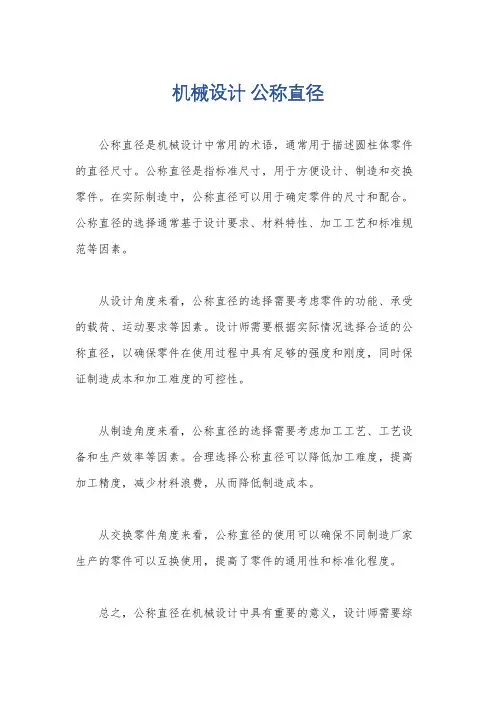

机械设计公称直径
公称直径是机械设计中常用的术语，通常用于描述圆柱体零件的直径尺寸。

公称直径是指标准尺寸，用于方便设计、制造和交换零件。

在实际制造中，公称直径可以用于确定零件的尺寸和配合。

公称直径的选择通常基于设计要求、材料特性、加工工艺和标准规范等因素。

从设计角度来看，公称直径的选择需要考虑零件的功能、承受的载荷、运动要求等因素。

设计师需要根据实际情况选择合适的公称直径，以确保零件在使用过程中具有足够的强度和刚度，同时保证制造成本和加工难度的可控性。

从制造角度来看，公称直径的选择需要考虑加工工艺、工艺设备和生产效率等因素。

合理选择公称直径可以降低加工难度，提高加工精度，减少材料浪费，从而降低制造成本。

从交换零件角度来看，公称直径的使用可以确保不同制造厂家生产的零件可以互换使用，提高了零件的通用性和标准化程度。

总之，公称直径在机械设计中具有重要的意义，设计师需要综
合考虑功能要求、制造成本和通用性等因素，合理选择公称直径，以确保零件的性能和质量。

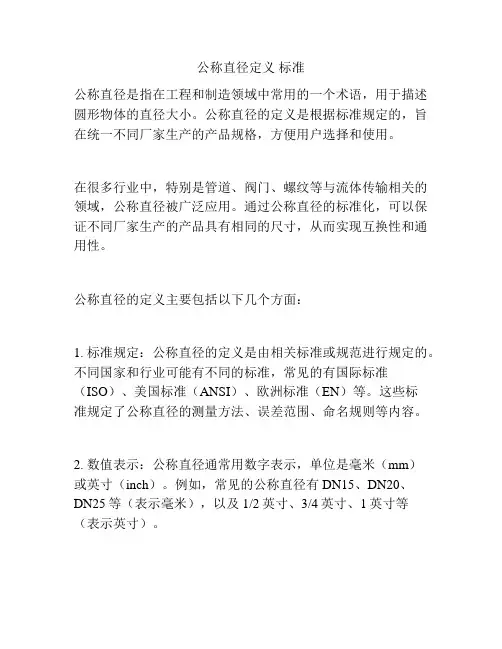

公称直径定义标准公称直径是指在工程和制造领域中常用的一个术语，用于描述圆形物体的直径大小。

公称直径的定义是根据标准规定的，旨在统一不同厂家生产的产品规格，方便用户选择和使用。

在很多行业中，特别是管道、阀门、螺纹等与流体传输相关的领域，公称直径被广泛应用。

通过公称直径的标准化，可以保证不同厂家生产的产品具有相同的尺寸，从而实现互换性和通用性。

公称直径的定义主要包括以下几个方面：1. 标准规定：公称直径的定义是由相关标准或规范进行规定的。

不同国家和行业可能有不同的标准，常见的有国际标准（ISO）、美国标准（ANSI）、欧洲标准（EN）等。

这些标准规定了公称直径的测量方法、误差范围、命名规则等内容。

2. 数值表示：公称直径通常用数字表示，单位是毫米（mm）或英寸（inch）。

例如，常见的公称直径有DN15、DN20、DN25等（表示毫米），以及1/2英寸、3/4英寸、1英寸等（表示英寸）。

3. 实际尺寸：公称直径与实际尺寸之间存在一定的差异。

实际尺寸是指圆形物体的真实直径大小，而公称直径是根据标准规定的一组数值。

这是因为在制造过程中，为了保证产品的互换性和通用性，需要留有一定的余量。

4. 误差范围：公称直径还规定了一定的误差范围，即允许产品尺寸偏离公称数值的范围。

这是为了考虑到制造和测量误差，并保证产品之间的互换性。

误差范围通常由上下两个数值表示，例如公称直径为DN20的产品，允许的误差范围可能是±0.5mm。

5. 命名规则：公称直径的命名通常遵循一定的规则。

以管道为例，公称直径的命名一般以“DN”开头，后面跟着一个数字。

这个数字表示公称直径的数值，单位是毫米。

例如DN50表示公称直径为50毫米。

公称直径作为一个标准化的尺寸表示方法，在工程和制造领域中具有重要的意义。

它不仅方便了产品的选择和使用，还提高了产品之间的互换性和通用性。

同时，公称直径也为质量控制和技术交流提供了便利。

总之，公称直径是根据标准规定的一种描述圆形物体直径大小的术语。

公称直径概述在工程和制造领域中，公称直径是指一种标准化的直径尺寸，通常用于表示某种物体的大小。

它是一种近似值，用于简化和统一对物体大小的描述和比较。

本文将介绍公称直径的概念、应用以及一些常见的公称直径标准。

什么是公称直径？公称直径是指根据一定的标准或约定给定的直径尺寸。

它并不表示物体的精确尺寸，而是一种在工程和制造领域常用的标准化尺寸。

公称直径的目的是为了简化和统一对物体大小的描述和比较，使得不同制造者和用户之间能够更好地交流和合作。

公称直径的应用公称直径在很多领域中广泛应用，特别是在管道、螺纹连接件、轴承、螺栓等工程和制造领域。

它的应用主要体现在以下几个方面：1. 管道和管件在管道系统中，公称直径用于表示管道的尺寸。

例如，标有DN150的管道表示其公称直径为150毫米。

这样，不同制造商的管道和管件可以按照相同的公称直径进行设计和生产，从而实现互换和兼容。

2. 螺纹连接件公称直径同样在螺纹连接件中应用广泛，如螺纹管接头、螺母等。

公称直径用于描述螺纹的大小，例如，标有M12的螺纹表示其公称直径为12毫米。

3. 轴承在轴承领域，公称直径用于标识轴承的尺寸。

不同型号的轴承根据其公称直径的不同，可以承受不同的负荷和转速，适用于不同的应用场景。

4. 螺栓和螺钉公称直径也常用于表示螺栓和螺钉的大小。

例如，M8的螺栓表示其公称直径为8毫米。

在工程中，使用相同公称直径的螺栓和螺钉可以方便地进行替换和匹配。

公称直径的标准和单位公称直径有许多不同的标准，常见的包括ISO（国际标准化组织）、ANSI（美国国家标准学会）、DIN（德国标准化学会）等。

不同的标准采用不同的单位，最常见的单位有毫米（mm）和英寸（inch）。

在使用公称直径时，需要明确所采用的标准和单位。

结论通过本文的介绍，我们了解了公称直径的概念和应用。

公称直径作为一种标准化的尺寸，广泛应用于工程和制造领域，简化了物体大小的描述和比较。

在实际应用中，我们需要根据具体标准和单位来理解和使用公称直径。

公称直径和内径换算引言在工程领域中，经常会遇到公称直径和内径的换算问题。

了解公称直径和内径之间的换算关系，对于准确理解和应用相关技术和标准具有重要意义。

本文将介绍公称直径和内径的概念，并提供一些实用的换算公式供参考。

公称直径公称直径是指管道、管件或其他工程构件标准化的直径大小。

它通常用于标识和分类不同规格的构件。

公称直径常用的单位是毫米（mm）或英寸（inch）。

在不同的标准和行业中，公称直径的具体规定可能有所不同。

内径内径是指管道或管道内部空间的直径大小。

它是指管道内部的有效工作区域，包括流体或气体的流动和传输区域。

内径通常用毫米（mm）作为单位。

公称直径和内径的关系公称直径和内径之间的关系可以通过以下公式来计算：内径 = 公称直径 - 2 × 壁厚其中，壁厚是指管道或构件的壁的厚度，通常用毫米（mm）作为单位。

这个公式的原理是通过减去壁厚来获得内部空间的实际直径。

换算实例下面通过一些具体的实例来说明公称直径和内径的换算过程。

实例1假设有一个公称直径为100mm的管道，壁厚为5mm。

根据上述公式，可以计算出内径的值：内径 = 100mm - 2 × 5mm = 90mm因此，这个100mm的公称直径管道的内径为90mm。

实例2假设有一个公称直径为6inch的管道，壁厚为0.2inch。

根据上述公式，可以计算出内径的值：内径 = 6inch - 2 × 0.2inch = 5.6inch因此，这个6inch的公称直径管道的内径为5.6inch。

总结公称直径和内径是工程领域中常用的术语。

虽然它们表示了一个构件的直径大小，但是它们之间存在着区别。

了解公称直径和内径之间的换算关系对于正确应用工程技术和使用相关标准具有重要意义。

通过本文提供的换算公式和实例，希望读者能够更好地理解和应用公称直径和内径的概念。
