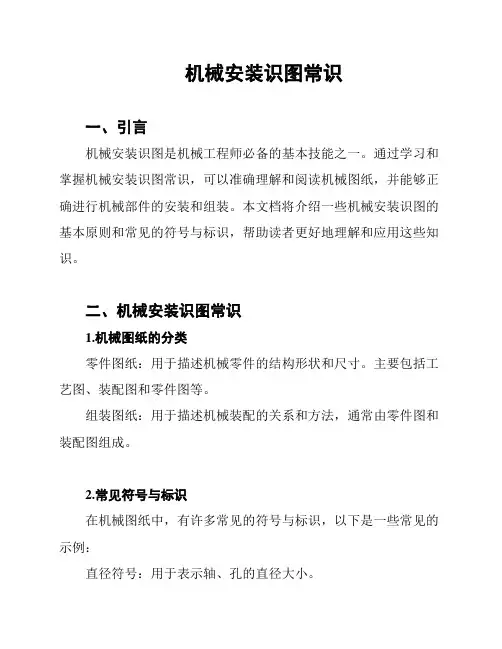

机械安装识图常识一、引言机械安装识图是机械工程师必备的基本技能之一。
通过学习和掌握机械安装识图常识，可以准确理解和阅读机械图纸，并能够正确进行机械部件的安装和组装。
本文档将介绍一些机械安装识图的基本原则和常见的符号与标识，帮助读者更好地理解和应用这些知识。
二、机械安装识图常识1.机械图纸的分类零件图纸：用于描述机械零件的结构形状和尺寸。
主要包括工艺图、装配图和零件图等。
组装图纸：用于描述机械装配的关系和方法，通常由零件图和装配图组成。
2.常见符号与标识在机械图纸中，有许多常见的符号与标识，以下是一些常见的示例：直径符号：用于表示轴、孔的直径大小。
长度标注：用于表示零件的长度尺寸。
角度标注：用于表示零件的角度尺寸。
符号和图例：用于表示不同元素和特殊要求，如焊缝、螺纹、限位销等。
公差标注：用于表示零件的制造允许误差范围。
3.机械安装的基本原则机械安装过程中，要遵循以下基本原则：正确理解图纸：根据图纸上的标注和尺寸进行零件的选择和安装。
确保零件匹配：对比图纸上的尺寸和实际零件的尺寸，确保零件的尺寸匹配。
注意零件的摆放方向：根据图纸上的要求，安装零件时要注意摆放方向，以确保装配的准确性。
使用正确的装配工具：根据图纸上的要求，选择正确的工具进行安装，避免使用不合适的工具造成损坏。
注意装配顺序：按照图纸上的装配顺序进行安装，确保装配的正确性。
三、总结机械安装识图是机械工程师必备的基本技能。
通过学习和掌握机械安装识图的基本原则和常见符号与标识，可以提高机械安装的准确性和效率。
机械工程师在实际工作中应注重细节，遵循图纸要求，正确使用装配工具，确保机械装配的质量和安全性。
以上是关于机械安装识图常识的简要介绍，希望对读者有所帮助。

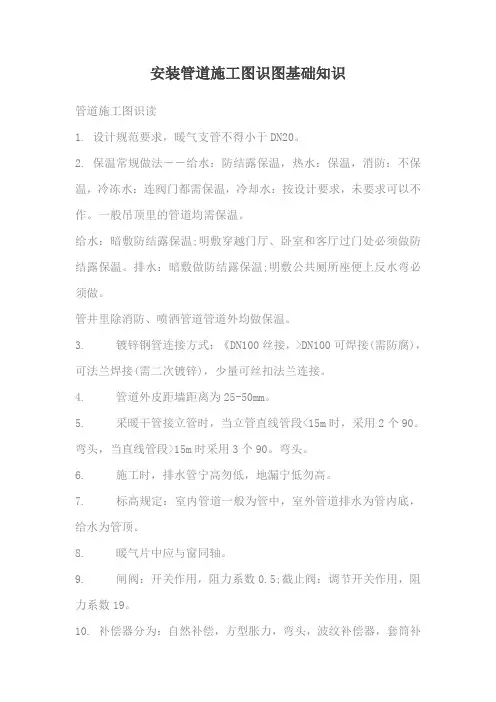

安装管道施工图识图基础知识管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接(需防腐)，可法兰焊接(需二次镀锌)，少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m时采用3个90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5;截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. (1)刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
(2) 柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
(3) 一般管道穿外墙的管道加防水套管。

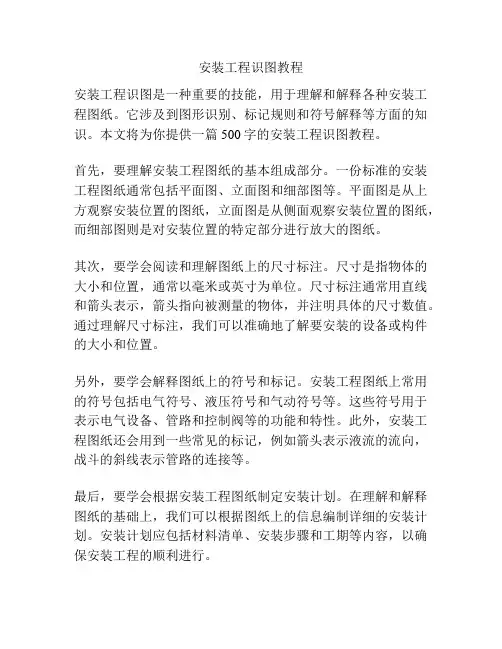

安装工程识图教程
安装工程识图是一种重要的技能，用于理解和解释各种安装工程图纸。
它涉及到图形识别、标记规则和符号解释等方面的知识。
本文将为你提供一篇500字的安装工程识图教程。
首先，要理解安装工程图纸的基本组成部分。
一份标准的安装工程图纸通常包括平面图、立面图和细部图等。
平面图是从上方观察安装位置的图纸，立面图是从侧面观察安装位置的图纸，而细部图则是对安装位置的特定部分进行放大的图纸。
其次，要学会阅读和理解图纸上的尺寸标注。
尺寸是指物体的大小和位置，通常以毫米或英寸为单位。
尺寸标注通常用直线和箭头表示，箭头指向被测量的物体，并注明具体的尺寸数值。
通过理解尺寸标注，我们可以准确地了解要安装的设备或构件的大小和位置。
另外，要学会解释图纸上的符号和标记。
安装工程图纸上常用的符号包括电气符号、液压符号和气动符号等。
这些符号用于表示电气设备、管路和控制阀等的功能和特性。
此外，安装工程图纸还会用到一些常见的标记，例如箭头表示液流的流向，战斗的斜线表示管路的连接等。
最后，要学会根据安装工程图纸制定安装计划。
在理解和解释图纸的基础上，我们可以根据图纸上的信息编制详细的安装计划。
安装计划应包括材料清单、安装步骤和工期等内容，以确保安装工程的顺利进行。
综上所述，安装工程识图是一项重要的技能，它可以帮助我们理解和解释安装工程图纸。
通过学习和掌握识图的基本知识和技巧，我们可以准确地理解和解读图纸上的信息，并制定相应的安装计划。
希望本文的教程对你有所帮助。

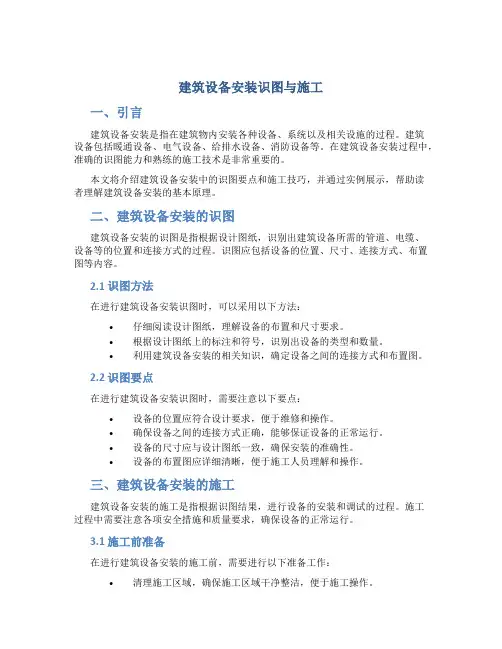

建筑设备安装识图与施工一、引言建筑设备安装是指在建筑物内安装各种设备、系统以及相关设施的过程。
建筑设备包括暖通设备、电气设备、给排水设备、消防设备等。
在建筑设备安装过程中，准确的识图能力和熟练的施工技术是非常重要的。
本文将介绍建筑设备安装中的识图要点和施工技巧，并通过实例展示，帮助读者理解建筑设备安装的基本原理。
二、建筑设备安装的识图建筑设备安装的识图是指根据设计图纸，识别出建筑设备所需的管道、电缆、设备等的位置和连接方式的过程。
识图应包括设备的位置、尺寸、连接方式、布置图等内容。
2.1 识图方法在进行建筑设备安装识图时，可以采用以下方法：•仔细阅读设计图纸，理解设备的布置和尺寸要求。
•根据设计图纸上的标注和符号，识别出设备的类型和数量。
•利用建筑设备安装的相关知识，确定设备之间的连接方式和布置图。
2.2 识图要点在进行建筑设备安装识图时，需要注意以下要点：•设备的位置应符合设计要求，便于维修和操作。
•确保设备之间的连接方式正确，能够保证设备的正常运行。
•设备的尺寸应与设计图纸一致，确保安装的准确性。
•设备的布置图应详细清晰，便于施工人员理解和操作。
三、建筑设备安装的施工建筑设备安装的施工是指根据识图结果，进行设备的安装和调试的过程。
施工过程中需要注意各项安全措施和质量要求，确保设备的正常运行。
3.1 施工前准备在进行建筑设备安装的施工前，需要进行以下准备工作：•清理施工区域，确保施工区域干净整洁，便于施工操作。
•准备必要的工具和设备，包括起重设备、焊接设备、电动工具等。
•确认设备的数量和规格，准备好所需的管道、电缆、螺栓等附件材料。
3.2 施工流程建筑设备安装的施工流程通常包括以下步骤：1.安装基础：对于重型设备，需要进行基础的浇筑和安装。
基础的选择和施工需要根据设备的重量和使用要求进行确定。
2.安装支架：根据设备的尺寸和重量，安装支架和支撑结构。
支架的类型和布置应符合设计要求。
3.安装管道和电缆：根据设计图纸和识图结果，安装设备所需的管道和电缆。
一、教你看电气系统图（熟悉）电气系统图一般比较抽象，下面看看会有不太帮助从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A 低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

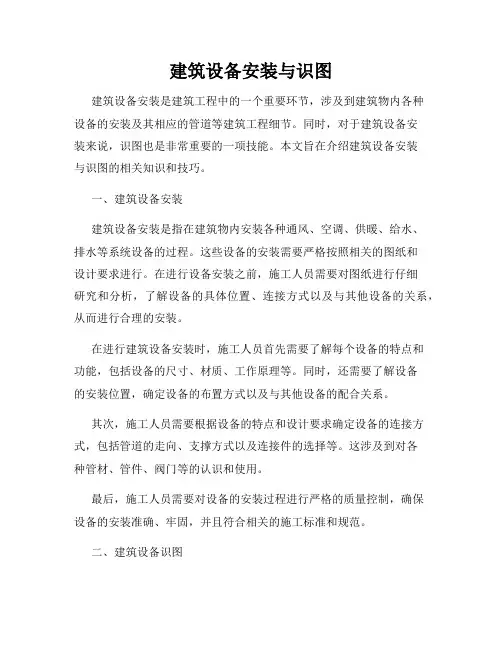

建筑设备安装与识图建筑设备安装是建筑工程中的一个重要环节，涉及到建筑物内各种设备的安装及其相应的管道等建筑工程细节。
同时，对于建筑设备安装来说，识图也是非常重要的一项技能。
本文旨在介绍建筑设备安装与识图的相关知识和技巧。
一、建筑设备安装建筑设备安装是指在建筑物内安装各种通风、空调、供暖、给水、排水等系统设备的过程。
这些设备的安装需要严格按照相关的图纸和设计要求进行。
在进行设备安装之前，施工人员需要对图纸进行仔细研究和分析，了解设备的具体位置、连接方式以及与其他设备的关系，从而进行合理的安装。
在进行建筑设备安装时，施工人员首先需要了解每个设备的特点和功能，包括设备的尺寸、材质、工作原理等。
同时，还需要了解设备的安装位置，确定设备的布置方式以及与其他设备的配合关系。
其次，施工人员需要根据设备的特点和设计要求确定设备的连接方式，包括管道的走向、支撑方式以及连接件的选择等。
这涉及到对各种管材、管件、阀门等的认识和使用。
最后，施工人员需要对设备的安装过程进行严格的质量控制，确保设备的安装准确、牢固，并且符合相关的施工标准和规范。
二、建筑设备识图建筑设备识图是指通过对相关图纸的仔细观察和分析，了解设备的安装位置、连接方式以及与其他设备之间的关系。
在进行设备识图之前，需要对建筑设备的图例、符号等进行了解。
在进行设备识图时，施工人员需要注意以下几点：1. 仔细观察图纸上的各种标记和符号，包括设备的图例、尺寸标记、管道走向等。
同时，还需要对不同设备的符号进行了解和识别，以确保对设备的安装位置和连接方式能够准确理解。
2. 分析设备的布局和连接关系，根据图纸中的线路走向和连接点的位置，确定设备之间的连接方式和管道布置。
3. 对于较为复杂的设备系统，可以使用CAD等辅助软件进行图纸的三维模拟和分析，以更好地理解设备的空间布局和管道连接，从而保证设备的安装质量和效果。
4. 在进行设备安装之前，需要对图纸上的标注和要求进行细致的检查，确保没有遗漏或错误的信息。

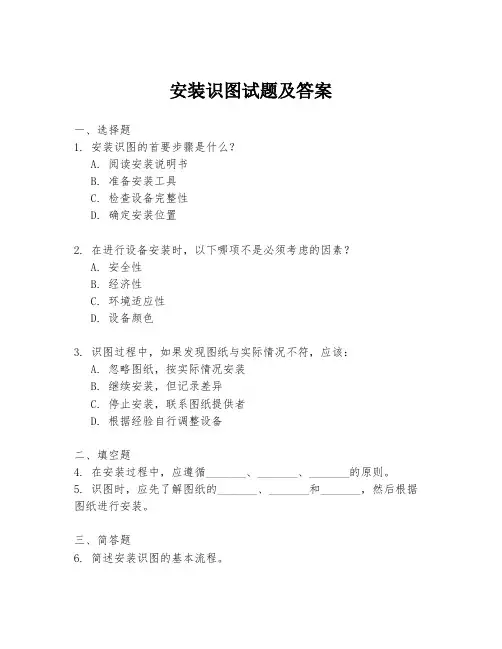

安装识图试题及答案一、选择题1. 安装识图的首要步骤是什么？A. 阅读安装说明书B. 准备安装工具C. 检查设备完整性D. 确定安装位置2. 在进行设备安装时，以下哪项不是必须考虑的因素？A. 安全性B. 经济性C. 环境适应性D. 设备颜色3. 识图过程中，如果发现图纸与实际情况不符，应该：A. 忽略图纸，按实际情况安装B. 继续安装，但记录差异C. 停止安装，联系图纸提供者D. 根据经验自行调整设备二、填空题4. 在安装过程中，应遵循_______、_______、_______的原则。
5. 识图时，应先了解图纸的_______、_______和_______，然后根据图纸进行安装。
三、简答题6. 简述安装识图的基本流程。
四、判断题7. 在安装过程中，如果遇到技术问题，应立即自行解决。
（）五、计算题8. 假设一个设备需要安装在距离地面3米的高度，而安装人员携带的梯子最大安全高度为4米。
请计算在安全范围内，安装人员能否完成安装任务。
六、绘图题9. 根据以下描述，绘制一个简单的设备安装图：- 设备A需要安装在房间的西北角。
- 设备B需要安装在房间的东南角。
- 两个设备之间需要有1米的间隔。
七、案例分析题10. 阅读以下案例，并分析在安装过程中可能遇到的问题及解决方案： - 案例描述：某公司购买了一台大型机器，需要在工厂内安装。
安装图纸显示机器需要安装在特定的位置，但现场发现该位置有障碍物。
参考答案：一、选择题1. A2. D3. C二、填空题4. 安全性、经济性、效率性5. 比例、尺寸、标注三、简答题6. 安装识图的基本流程包括：阅读安装说明书，准备安装工具和材料，检查设备完整性，确定安装位置，按照图纸指导进行安装，安装完成后进行调试和检查。
四、判断题7. ×（错误）五、计算题8. 安装人员可以完成安装任务，因为梯子的最大安全高度为4米，大于设备需要安装的高度3米。
六、绘图题9. 略（根据描述绘制设备安装图）七、案例分析题10. 在安装过程中可能遇到的问题包括障碍物阻碍机器安装，解决方案可能包括：重新规划机器的安装位置，或者移除障碍物以确保机器可以顺利安装。
建筑设备安装识图与施工知识1. 识图知识建筑设备的安装过程中，识图是一个非常重要的环节。
只有正确理解和识别设备安装图纸，施工队伍才能按照设计要求进行施工，保证工程的安全性和有效性。
以下是建筑设备安装识图的必备知识。
1.1 正确理解图纸比例在进行设备安装时，施工队伍需要根据图纸上标注的比例进行实际测量和安装。
常见的比例有1:50、1:100等。
施工人员要能够准确判断图纸上的比例，将其转化为实际工程的尺寸。
1.2 理解设备符号和标记在设备安装图纸上，会使用一些特定的符号和标记来代表不同的设备和设施。
施工人员需要学会识别这些符号和标记，以便正确安装相应的设备，并遵循设备的安装要求。
1.3 进行图纸的放大和缩小有时候，设备安装图纸上可能出现比较小的细节，施工队伍需要能够对图纸进行放大或缩小，以便更清楚地看到细节和进行施工。
1.4 识别不同材料和构造设备安装图纸上通常会涉及到不同的材料和构造，施工人员需要能够准确识别这些材料和构造，了解其特性和使用方法，以便正确安装设备。
2. 施工知识除了要能正确识别设备安装图纸，施工队伍还需要具备一定的施工知识，以确保安装工作的顺利进行。
以下是建筑设备安装中常用的施工知识。
2.1 安全规范与操作规程在进行建筑设备安装时，施工人员需要遵守一系列的安全规范和操作规程，以确保施工过程中的安全性。
这些规范和操作规程涵盖了各个方面，包括施工环境、设备操作、用电安全等。
2.2 施工工具和设备的使用施工人员需要了解并熟练掌握各种施工工具和设备的使用方法。
这些工具和设备包括电动工具、举升设备、搬运工具等。
只有正确使用这些工具和设备，才能确保施工的高效率和质量。
2.3 材料的选择和使用在设备安装过程中，施工人员需要根据实际需要选择合适的材料，并将其使用在正确的位置。
不同的材料具有不同的特性和使用要求，施工人员需要对这些特性和使用要求有所了解。
2.4 工程施工流程和协调配合设备安装是一个复杂的过程，涉及到多个施工环节和不同工种的配合。
安装识图基本元素认识这些电气符号，就可以基本看懂安装工程图纸了SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内WC：暗敷设在墙内 CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管 MT-电线管PC-PVC塑料硬管 FPC-阻燃塑料硬管CT-桥架 MR-金属线槽M-钢索 CP-金属软管PR-塑料线槽 RC-镀锌钢管二，导线敷设方式的表示DB-直埋 TC-电缆沟BC-暗敷在梁内 CLC-暗敷在柱内WC-暗敷在墙内 CE-沿天棚顶敷设CC-暗敷在天棚顶内 SCE-吊顶内敷设F-地板及地坪下 SR-沿钢索BE-沿屋架，梁 WE-沿墙明敷三，灯具安装方式的表示CS-链吊 DS-管吊W-墙壁安装 C-吸顶R-嵌入 S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT 金属线槽敷设：MR塑料线槽敷设：PR 用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB 电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS暗敷设在墙内：WC 沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

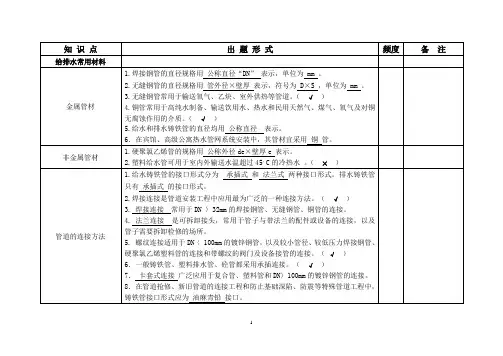

第一章管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m 时采用3个90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。
15. 一般水表管径比管道管径小一号。
16. 给水支管上凡是接两个以上供水点，支管均加活接头和法兰。
若支管接水表除外。
17. 规定：洗脸盆（洗菜盆）上边缘距地800mm.水嘴距脸盆上边缘200mm.拖布池水嘴距拖布池上边缘300mm座便给水距地250mm脸盆给水距地450mm18. 立管出地面时必须加阀门和活接头。
19. 消火栓：单栓DN65 规范：栓口向外，不应安装在门轴侧双栓DN65或DN50 消火栓箱厚度》240mm，栓口中心距地单栓+自救卷盘 1.1m20. 水表的安装：住宅：阀门+水表公共建筑：阀门+水表+阀门室外：阀门+水表+阀门+泄水阀+减震等21. 清扫口：接来两个及两个以上的卫生器具支管上应加清扫口，若有地漏可以不加。
立管检查口：最底层和最高层必须设置，每隔一至二层设置。
干管长度穿越几个房间每隔8-12m时应加清扫口或检查口。
22. 立管变径必须采用大小头，支管可以采用补心，如接水表变径。
23. 排水管道弯头三通的选用：横管与立管应采用90度斜三通或四通横管与横管应采用45度三通或四通立管与排水干管（如出户管）应用2个45度弯头或半径大于4倍D的90度弯头24. 存水弯：P型——蹲便S型——脸盆、小便斗第二章基础知识一、给水工程（一）室外给水系统的分类1. 以地面水为水源的给水系统2. 以地下水为水源的给水系统（二）室外给水系统形式：直流给水系统、循环给水系统、循序给水系统（三）室内给水系统分类：生活、生产、消防（四）室内给水系统组成：引入管、水表、管路、给水附件、升压贮水设备、室内消防设备（五）室内给水系统压力组成：H＝H1+H2+H3+H4H1＝引入管与最不利环路、最不利点的标高差H2＝沿程和局部阻力H3＝水表阻力H4＝出水水头（采暖循环泵只克服沿程和局部阻力，扬程35-40m）（六）室内给水方式1. 简单给水方式2. 设置水箱给水方式3. 设置水泵给水方式4. 设置水池、水泵、水箱给水方式5. 分区给水方式6. 气压给水方式7. 变频给水方式（七）室内给水系统管路图式：上分、中分、下分（八）室内给水敷设方式：明装、安装（注：埋墙的镀锌钢管应做防腐）二、排水工程（一）污水及分类：生活、生产、雨雪水（二）排水体制：合流、分流（三）排水系统组成：室外、室内三、供暖工程（一）供暖系统分类1. 按使用热媒不同：热水、蒸汽、热风2. 按循环动力分：机械、自然3. 按供回水方式分：单管、双管4. 按供暖范围分：局部、集中、区域（二）热水供暖系统的基本形式1. 上供下回双管2. 下供上回双管3. 垂直单管：顺序式、跨越式、可调节顺序式、倒流式4. 单一双管系统5. 水平单管系统6. 分区供暖7. 同程、异程（三）供暖系统主要设备1. 膨胀水箱：（循含泵吸入口）定压、排气、容纳膨胀水、信号作用2. 集气罐3. 伸缩器：（高层使用）波纹伸缩器、套筒伸缩器、自然胀力伸缩器四、通风与空调（一）空调分类1. 按空气处理设备的设置分：集中系统：空调机组直接供给各个房间半集中系统：水冷机组—新风机组／风机盘管全分散系统：水冷机组—风机盘管2. 按负担室内负荷所用的介质种类分：全空气系统、全水系统、空气-水系统、冷剂系统3. 根据集中式空调处理空气来源分：封闭式、直流式、混合式4. 根据分部分：空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔（二）主要设备；空调机组、新风机组、风机盘管（三）通风系统：1. 送排风系统：人防、地下室、车库（钢板、玻璃钢）2. 防排烟系统（钢板、玻璃钢、结构风道）3. 除尘系统五、锅炉分类及型号表示方法（一）分类1. 按用途分：工业、供暖、电站、机车2. 按提供载热介质分：蒸汽、热水3. 按结构分：火管、水管、水火管混合4. 按燃料分：燃煤、燃油、燃气5. 按燃烧方式分：手烧和机械6. 按整装方式分：快装、组装、散装（二）型号表示方法第三章规范(一)给排水及采暖1..阀门安装前应作强度性试验，从一批中抽10％，若抽取10％合格率为95％或99.9％均为不合格。
强度性试验压力＝公称压力*1.5；严密性试验压力＝公称压力*1.12.安装在主干管的起切断作用的闭路阀门应逐个作强度性和严密性试验。
3.管道上的冲压弯头外径应＝弯道外径普通冲压弯头焊接钢管无缝冲压弯头无缝钢管焊接钢管DN100 公称直径无缝钢管Φ100*4.5 外径*壁厚螺旋焊管D109*4.5 外径*壁厚4.地下室或地下构筑物外墙有管道穿过时应采取防水措施，对于有严格要求的应作柔性防水套管。
.刚性防水套管：一般设计未要求时采用柔性防水套管：设计要求部位；地下水位较高构筑物；水池5.管道穿越伸缩缝、沉降缝、抗震缝敷设时应采取下列措施：（1）加伸缩节：给水、喷洒加橡胶软接头；冷冻水加不锈钢软接头6.支架位置正确，应埋设平整牢固：（1）设备、附件应设吊架、支架、托架（2）末端、弯头、三通（3）按规范间距均分排布（注：喷洒末端应作防晃支架）7.固定支架与管道接触应牢靠严密。
8.滑动支架、滑拖和滑槽应留有3-5m间隙。
9.无热伸缩的管道吊架吊杆应垂直安装，有热伸长管道吊架吊杆应向热膨胀方向反向偏向。
10.固定在建筑构筑物上的管道支吊架不影响结构安全。
11.采暖、给水、热水系统立管管卡的设置：（1）楼层高度《5m，每层必须装1个（2）楼层高度>5m,每层不得少于2个（3）管卡安装高度距地1.5-1.8m，2个管卡匀称（4）多层建筑给水、排水管径大于25mm时立管可以不加支架，但排水立管最底层应加管墩。
（5）排水铸铁、给水镀锌钢管立管应把支架做成落地卡。
12.有伸缩管道应加套管,采暖、热水、冷冻、冷却、凝结水穿墙、楼板应加套管，给水、消防、喷洒、排水不必要加。
13.给水管道：镀锌钢管《DN100螺纹连接，>DN100法兰或卡箍连接；给水塑料管和复合管可以采用橡胶圈接口、粘接、热熔、专用管件与法兰；给水铸铁管：水泥粘口或橡胶圈；铜管：专用接头或焊接13.螺栓拧紧后，突出螺母长度《螺杆直径的1／2，螺纹连接应外露2-3扣。
14.给水立管和装有大于等于3个的配水点支管始端均应安装可拆卸的连接件（如活接头）但若有水表、法兰阀门均不需加。
15.冷热水：上热下冷，左热右冷。
16.防腐处理：埋地排水铸铁管：沥青防腐；埋地钢管（包括镀锌钢管）：三级防腐。
17.水箱溢水管和泄水管应设在排水附近但不得与排水管直接连接。
18.立式水泵减震不应采用弹簧减震器。
19.室内排水管材：U-PVC排水管、铸铁管、混凝土管、组成洗脸盆和饮用喷水器到共用水封之间和连接卫生器具排水短管处可用钢管。
带1个大便器的支管》DN100，带1个大便槽的支管》DN150，接3个以上卫生器具支管》DN7520.室内雨水管：给水铸铁管、给水塑料管、镀锌钢管、黑管（内防腐）21.立管检查口每隔一层加一个，最底层和最高层带卫生器具必须加。
22.排水立管和主干管（如入户管）应作通球试验，球直径》排水管道直径的2/3。
U-PVC 排水立管应加伸缩节或三通（带伸缩节）和阻火圈（或防火套管）。
伸缩节间距不大于4米。
23.连接2个或2个以上的大便器或3个或3个以上的卫生器具横管应设扫出口。
（清通设备）24.水平管与水平管道，水平管与立管应采用45度三通或45度四通，90度斜三通或90度斜四通。
立管与排水管应采用2个45度弯头或曲率半径不小于4倍管径的90度弯头（TY三通）。
25. 排水通气管高出屋面300mm,必须大于积雪厚度（非上人屋面）北京规定为600mm。
26. 通向室外排水管穿墙或基础必须下反时，应采用45度弯头或三通，并应在垂直管段设扫出口。
27. 室内热水分为：全循环、半循环、不循环。
热水管道应尽量利用自然补偿热伸缩（弯头、方形胀力）28. 水管道应进行冲洗，罐体不作水压试验只做灌水试验。
热水供回水、集水缸、分水缸、热水箱等均应作保温。
敞口水箱应作满水试验，密闭水箱应作水压试验。
29. 卫生器具安装应采用预埋螺栓或膨胀螺栓固定。
卫生器具应作满水试验和通水试验。
给水管道距地高度：洗脸盆450mm,座便器250mm,浴盆670mm,淋浴器1150mm,蹲便器（手动自闭式）600mm,立式小便器1130mm,挂式小便器1050mm30. 室内采暖钢管：焊接钢管《DN32螺纹连接，>DN32焊接31. 管道坡度：汽水同向热水管道、蒸汽管道和凝结水管道坡度千分之三，不得小于千分之二。
汽水逆向流动，热水管道、蒸汽管道坡度大于等于千分之五。
散热器支管坡度等于1％，坡向应利于排水和泄水。
32. 平衡阀和调节阀（系统主干管）都具有方向，具有压力区间。
