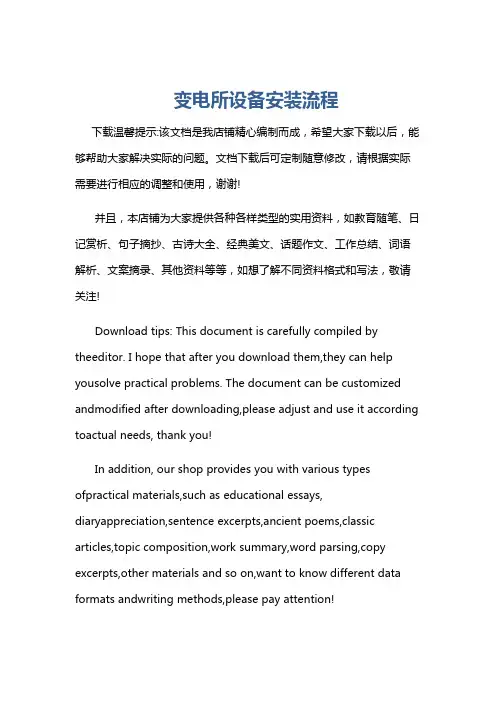

变电所设备安装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变电所设备安装流程一、准备工作阶段在进行变电所设备安装之前，要做好充分的准备工作。
变电所施工方案变电所施工方案一、工程概况本次变电所施工工程位于某某地，总投资额约为XXX万元，总建设面积XXX平方米，主要包括变电设备机房、控制室、户外设备等。
施工期限为XX个月。
二、施工组织机构1.项目经理：负责整个施工的组织和协调工作，监管施工进度和质量。
2.施工队伍：由经验丰富的工人和技术人员组成的施工队伍，负责具体施工工作。
3.项目部人员：负责材料采购、施工进度和质量的监管，保障工程顺利进行。
三、施工流程1.土方开挖：根据设计图纸要求，在施工现场进行土方开挖工作，确保基础设施的建设。
2.土石方支护：对开挖后的土石方进行支护，以确保施工安全。
3.基础建设：根据设计要求进行地基处理和浇筑基础，确保变电所的稳定和安全性。
4.主体施工：按照设计图纸要求进行主体建设，包括机房、控制室、户外设备等的搭建和安装。
5.设备安装：根据设备安装图纸要求进行各类变电设备的安装，确保设备正常运行。
6.电气系统接入：在变电所内进行电气系统的布线和接线工作，确保电力传输的畅通。
7.试运行和调试：完成设备安装后，对变电所进行试运行和调试工作，确保设备正常运行。
8.验收和交付：经过试运行和调试后，经监理单位验收合格后，进行施工工程的交付。
四、施工安全措施1.严格落实安全生产责任制，确保施工期间的施工安全。
2.培训施工人员，提高他们的安全防护意识和操作规范。
3.设置安全警示标志，提醒施工人员注意施工现场的危险因素。
4.定期检查施工设备和工具，确保其安全可靠。
5.配备专业的安全人员，对施工现场进行安全巡视和管理。
五、质量控制措施1.按照相关标准和规范进行施工，确保工程质量。
2.严格控制材料供应商，选择优质材料，并进行验收。
3.设立质量监督人员，对施工工程进行监督抽查和验收。
4.加强施工人员的品质教育，提高施工技术和工艺水平。
六、环境保护措施1.设立施工现场封闭围栏，限制施工噪音和扬尘的范围。
2.合理安排施工车辆和施工机械，避免对周边环境造成污染。
变电所施工三措及施工方案一、施工三措1.安全措施：变电所施工涉及高压电力设备，为了确保施工人员和周围环境的安全，需要采取一系列的安全措施。
首先，必须确保所有施工人员都经过特定培训，了解和熟悉高压电力设备的操作和维护方法。
其次，必须进行适当的防护装备，包括绝缘手套、绝缘靴等，以保证施工人员不会直接接触到电力设备。
另外，还需要设置明确的警示标识和警戒线，以提醒周围人员注意高压电力设备的存在。
2.环境保护措施：变电所施工会涉及到一系列的施工废弃物和排放物，为了保护环境，必须采取相应的措施进行处理。
首先，应当设置专门的收集区域和容器，将各类废弃物正确分类收集，并定期委托专业公司进行处理。
其次，为了减少施工过程中的粉尘和噪音对周围环境的影响，可以采取覆盖和隔离措施，例如在施工区域周围搭建围挡，并结合雾炮设备进行喷洒。
3.质量控制措施：变电所施工是一个涉及多个工序和各类设备的复杂过程，为了确保施工质量，必须建立完善的质量控制体系。
首先，需要进行设备和材料的严格筛选，确保其符合相关标准和要求。
其次，在施工过程中，需要进行多次的自检和互检，以确保每个工序的质量符合要求。
同时，还需要进行定期的质量检查和监测，以及对施工人员进行培训和指导，提高其专业水平和工作质量。
二、施工方案1.施工准备阶段：施工前需要进行详细的调研和测量，确保施工地点的地理条件和土壤条件符合建设要求。
然后，根据设计方案和施工要求，编制施工计划，明确施工的各个工序和时间节点。
同时，还需要进行材料和设备的采购，确保施工所需的一切准备工作就绪。
2.场地准备阶段：在施工现场搭建临时办公区、临时生活区和材料堆放区。
清理和平整施工地点，确保没有杂物和障碍物的存在。
根据施工图纸，进行基坑挖掘、基础浇筑和围墙建设等工作，并进行专项检测，确保基础结构的承载能力和稳定性。
3.设备安装阶段：根据施工图纸和设备安装要求，进行变压器、开关设备、电缆等主要设备的安装。
在安装过程中，要求严格遵循设备安装规范，确保每个设备的位置、连接等符合设计要求。

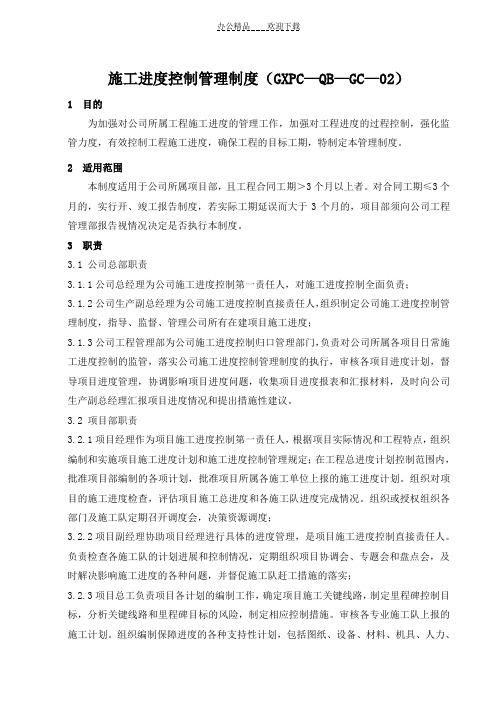

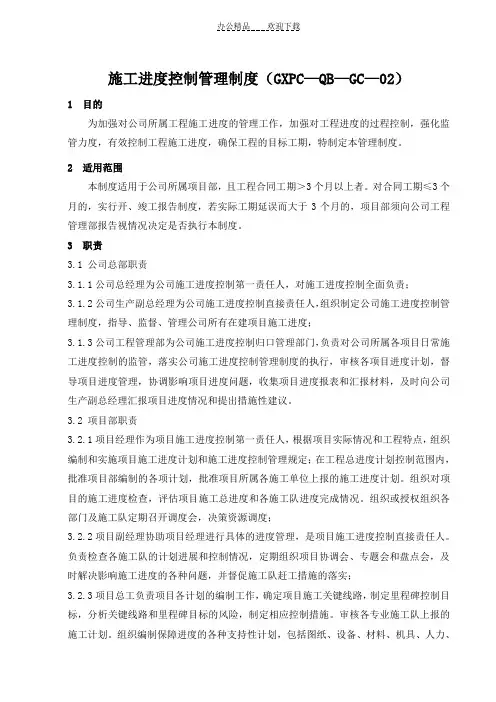

办公精品欢迎下载施工进度控制管理制度（GXPC—QB—GC—02）1目的为加强对公司所属工程施工进度的管理工作，加强对工程进度的过程控制，强化监管力度，有效控制工程施工进度，确保工程的目标工期，特制定本管理制度。
2适用范围本制度适用于公司所属项目部，且工程合同工期＞3个月以上者。
对合同工期≤3个月的，实行开、竣工报告制度，若实际工期延误而大于3个月的，项目部须向公司工程管理部报告视情况决定是否执行本制度。
3 职责3.1 公司总部职责3.1.1公司总经理为公司施工进度控制第一责任人，对施工进度控制全面负责；3.1.2公司生产副总经理为公司施工进度控制直接责任人，组织制定公司施工进度控制管理制度，指导、监督、管理公司所有在建项目施工进度；3.1.3公司工程管理部为公司施工进度控制归口管理部门，负责对公司所属各项目日常施工进度控制的监管，落实公司施工进度控制管理制度的执行，审核各项目进度计划，督导项目进度管理，协调影响项目进度问题，收集项目进度报表和汇报材料，及时向公司生产副总经理汇报项目进度情况和提出措施性建议。
3.2 项目部职责3.2.1项目经理作为项目施工进度控制第一责任人，根据项目实际情况和工程特点，组织编制和实施项目施工进度计划和施工进度控制管理规定；在工程总进度计划控制范围内，批准项目部编制的各项计划，批准项目所属各施工单位上报的施工进度计划。
组织对项目的施工进度检查，评估项目施工总进度和各施工队进度完成情况。
组织或授权组织各部门及施工队定期召开调度会，决策资源调度；3.2.2项目副经理协助项目经理进行具体的进度管理，是项目施工进度控制直接责任人。
负责检查各施工队的计划进展和控制情况，定期组织项目协调会、专题会和盘点会，及时解决影响施工进度的各种问题，并督促施工队赶工措施的落实；3.2.3项目总工负责项目各计划的编制工作，确定项目施工关键线路，制定里程碑控制目标，分析关键线路和里程碑目标的风险，制定相应控制措施。
变电所施工三措及施工方案在变电所的施工过程中，为了保证施工的顺利进行和施工质量的稳定提升，需要采取一系列的措施和制定合理的施工方案。
本文将介绍变电所施工的三个基本措施，并提出一套完整可行的施工方案。
一、安全第一在进行变电所施工时，安全永远是首要考虑的因素。
为了确保变电所施工过程的安全性，我们需要采取以下三个基本措施：1.制定详细的安全施工方案，包括安全技术措施、安全标准和操作规程等，确保施工人员了解并遵守；2.提供必要的安全防护设施和装备，包括安全帽、安全鞋、安全绳索等，确保施工人员的人身安全；3.建立健全的安全管理体系，包括定期进行安全培训、安全检查和事故调查等，确保施工现场的安全状况得到有效控制。
二、质量控制施工质量是影响变电所运行稳定性和安全性的关键因素。
为了提高施工质量，我们需要采取以下三个措施：1.严格按照工程图纸和技术规范进行施工，确保施工过程符合相关标准要求；2.加强现场监督和检查，对施工现场的关键环节和关键质量节点进行重点把控；3.建立完善的质量管理体系，包括质量记录、质量交底和质量验收等，确保施工质量可控可靠。
三、进度管控施工进度的合理控制对于提高工程效率和节约施工成本至关重要。
为了有效管控施工进度，我们需要采取以下三个措施：1.制定详细的施工计划和施工进度表，明确各施工节点和关键任务的完成时间要求；2.提前评估施工资源需求和施工风险，及时调整施工方案和资源配置，确保施工进度的顺利推进；3.实行严格的进度监控和反馈机制，建立每日施工报告和进度跟踪制度，及时发现和解决进度偏差问题。
施工方案综合以上三方面的措施，我们可以制定以下变电所施工方案：•安全方案：严格执行安全操作规程，建立完善的安全管理体系，确保施工现场的安全状况得到有效控制；•质量方案：严格按照工程图纸和技术规范进行施工，加强现场监督和检查，建立完善的质量管理体系，确保施工质量达到标准要求；•进度方案：制定合理的施工计划和进度表，提前评估施工资源需求和施工风险，建立严格的进度监控和反馈机制，确保施工进度按时完成。
井下中央变电所安装工程施工措施一、项目简介井下中央变电所安装工程是指在煤矿井下建设变电所，为矿井提供电力供应的工程。
该工程将会使矿井电力系统更加可靠稳定，提高矿井的安全性和生产效率。
二、施工组织及管理1. 施工组织本工程施工分为两个阶段：•第一阶段：准备阶段，包括勘察、设计、工程招投标等。
•第二阶段：实施阶段，主要包括如下工程内容：1.地下建筑结构施工2.变电设备安装3.配电线路敷设4.工程地质勘察2. 施工管理施工管理包括工程进度、质量、安全、环境保护等方面的管理。
•工程进度管理：施工单位应制定详细施工计划，并按照进度计划有序施工，减少延期风险。
•工程质量管理：按照设计要求和国家相关标准进行不同阶段的质量检验，保证变电站工程质量稳定可靠。
•工程安全管理：施工负责人应对工程现场进行全天候管理，保证工程人员的安全，同时对施工现场的周边环境进行保护，确保工程周边环境的安全。
•工程环保管理：对施工现场进行环保措施，确保施工过程中不会对环境造成安全危害。
三、施工措施施工过程中需要采取一系列措施，保障施工顺利实施。
1. 地下建筑结构施工地下建筑结构施工需要结合煤矿井下环境的特殊因素，采用绿色环保的新型材料建造井下中央变电所，就地取材，实施彻底的固化体防水工程和地下室表层加密，采用特殊的施工工艺保证施工质量。
2. 变电设备安装变电设备安装采用先进的安装技术，配合现代化的工具设备，杜绝人员伤亡和设备损坏。
在安装前，应做好设备检查，避免在使用过程中出现故障或意外情况。
3. 配电线路敷设配电线路敷设需要使电线路与周围环境相协调，保持拓扑结构的完整和稳定性。
针对地质环境难度大的各个路段，施工方应采取钻洞施工的方式，以适应地质的复杂情况。
4. 工程地质勘察为了保证工程运行的稳定性，以及对环境、人身安全的保障，相关的地下建筑施工前必须进行全面的地质勘察，包括地质构造、地下水情况、统计分析等。
四、总结井下中央变电所安装工程对于煤矿电力供应的改善，具有重要和实际意义。

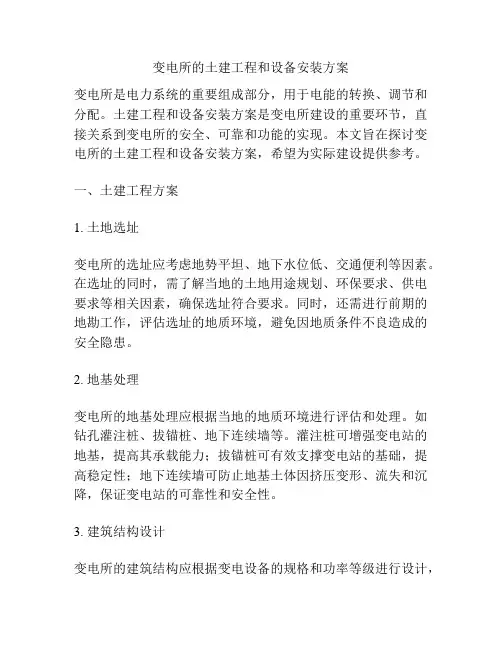

变电所的土建工程和设备安装方案变电所是电力系统的重要组成部分，用于电能的转换、调节和分配。
土建工程和设备安装方案是变电所建设的重要环节，直接关系到变电所的安全、可靠和功能的实现。
本文旨在探讨变电所的土建工程和设备安装方案，希望为实际建设提供参考。
一、土建工程方案1. 土地选址变电所的选址应考虑地势平坦、地下水位低、交通便利等因素。
在选址的同时，需了解当地的土地用途规划、环保要求、供电要求等相关因素，确保选址符合要求。
同时，还需进行前期的地勘工作，评估选址的地质环境，避免因地质条件不良造成的安全隐患。
2. 地基处理变电所的地基处理应根据当地的地质环境进行评估和处理。
如钻孔灌注桩、拔锚桩、地下连续墙等。
灌注桩可增强变电站的地基，提高其承载能力；拔锚桩可有效支撑变电站的基础，提高稳定性；地下连续墙可防止地基土体因挤压变形、流失和沉降，保证变电站的可靠性和安全性。
3. 建筑结构设计变电所的建筑结构应根据变电设备的规格和功率等级进行设计，具备一定的抗震性和防火性能，以确保变电站建筑的安全和可靠性。
建筑结构设计还应考虑变电站的使用环境和使用状态，如气候条件、温度、湿度、腐蚀等因素。
4. 电缆沟建设变电所的电缆沟应根据当地供电局规范进行建设，包括电缆管道、敷设电缆、桥架、支架及钢琴铰链等。
电缆沟的设计应符合变电站的供电要求和安全规定，确保电缆的安全运行和易于维护。
5. 消防、通风和照明设计变电站的消防、通风和照明系统应根据当地的安全规定进行设计。
消防系统包括室内消防、室外消防和自动灭火系统；通风系统主要包括空气处理、通风和排风系统；照明系统应考虑变电站的使用环境和使用状态，包括安全照明、照明接地和照度等指标。
二、设备安装方案1. 主变压器安装主变压器是变电站的重要设备，其安装应根据变电站的建筑结构进行设计。
主变安装时要注意选择合适的支架，避免变压器的晃动和变形，造成变电站的故障和安全隐患。
主变安装时应确保变压器外壳和连接电缆的绝缘板之间有足够的间隙，使空气能自由流通，以避免发生过热和过载事故。
本项目为某住宅小区变配电工程，主要包括新建一座10kV变电所、10kV高压配电室、10kV低压配电室及室外高压配电线路等。
工程总投资约XXX万元，工期为XXX 个月。
二、施工组织设计1. 施工队伍（1）项目经理：负责整个项目的施工组织、协调、管理及质量控制等工作。
（2）技术负责人：负责施工技术指导、质量监督、安全管理等工作。
（3）施工员：负责现场施工组织、材料管理、施工进度控制等工作。
（4）质量员：负责工程质量检查、验收、整改等工作。
（5）安全员：负责施工现场安全管理、安全教育、安全检查等工作。
2. 施工进度计划（1）前期准备阶段：1个月（2）基础施工阶段：2个月（3）主体结构施工阶段：3个月（4）设备安装阶段：2个月（5）调试及验收阶段：1个月三、施工方法及技术措施1. 基础施工（1）根据设计图纸，进行基础开挖、垫层铺设、基础钢筋绑扎及混凝土浇筑等工作。
（2）确保基础施工质量，严格控制混凝土强度、钢筋保护层厚度等指标。
2. 主体结构施工（1）根据设计图纸，进行主体结构施工，包括墙、柱、梁、板等。
（2）确保主体结构施工质量，严格控制施工工艺、材料、尺寸等指标。
3. 设备安装（1）设备进场前，对设备进行检查，确保设备完好、符合设计要求。
（2）设备安装过程中，严格按照安装工艺进行，确保安装质量。
（3）设备安装完成后，进行调试，确保设备运行正常。
4. 室外高压配电线路施工（1）根据设计图纸，进行线路敷设、支架安装、导线架设等工作。
（2）确保室外高压配电线路施工质量，严格控制施工工艺、材料、尺寸等指标。
四、质量控制措施1. 严格按照设计图纸和施工规范进行施工，确保工程质量。
2. 加强施工过程中的质量检查，及时发现并解决质量问题。
3. 对施工人员进行质量教育，提高施工人员的质量意识。
4. 对施工材料进行严格检验，确保材料质量符合要求。
五、安全管理措施1. 施工现场设置安全警示标志，加强安全教育培训。
2. 严格执行安全操作规程，确保施工安全。
变配电工程施工方案一、前言在现代工业生产和居民生活中，变配电系统是至关重要的基础设施之一。
为确保电力系统稳定运行，需要有合理的施工方案和严谨的工程实施。
本文将针对变配电工程进行施工方案的详细阐述。
二、施工准备在进行变配电工程施工前，需要进行充分的准备工作。
首先是对工程现场进行勘察和测量，了解施工环境和规模。
其次是制定施工计划和安全管理方案，确保施工过程中安全可控。
同时，需准备好所需的施工材料和设备，保证施工进度和质量。
三、施工步骤1. 确定布置方案根据电力系统需求和现场条件，确定变配电设备的布置方式和位置，制定详细的布置方案图。
2. 安装设备按照布置方案进行设备的安装，确保设备的牢固稳定和连接的可靠性。
3. 接线及调试根据设计要求进行设备的接线和调试工作，确保电力系统正常运行和稳定供电。
4. 完善配电系统对配电系统进行绝缘测试和负载测试，确保系统各部分正常工作，消除潜在故障隐患。
四、施工质量控制在施工过程中，要严格执行相关标准和规范，保障施工质量。
同时，进行施工过程的监督和检查，及时发现和解决问题，确保施工质量符合要求。
五、施工安全管理安全是施工过程中至关重要的因素。
施工人员要严格遵守安全操作规程，佩戴个人防护装备，确保施工现场安全无事故。
六、结束语变配电工程施工是一项细致繁重的工作，需要全面的准备和严格的执行。
通过科学合理的施工方案和严格的质量控制，可保障电力系统运行的稳定性和可靠性，确保工程顺利完成。
希望本文所述内容对变配电工程的施工有所帮助。
变电所工程施工流程一、前期准备工作1.方案设计：根据变电站的用途和规模确定相应的方案设计，包括总平图、电气原理图等设计图纸。
2.设计审查：进行设计文件审查，确保设计符合国家规范和工程要求。
3.施工组织设计：制定具体的施工组织方案，包括施工方案、施工进度计划、施工资源配置等。
4.选址踏勘：对变电所的选址进行详细的勘察与测量，确定变电所的地理环境和地形特点。
5.土建工程施工：进行变电所的土建基础施工、建筑结构施工等工作。
二、主要设备安装1. 主变设备安装：包括主变压器、组合电力输电设备、互感器等主要设备的安装工作。
2. 架空线路施工：进行架空线路的安装，包括架设杆塔、拉线、安装绝缘子等工作。
3. 地线敷设：对变电站的接地装置进行敷设，确保变电站的安全运行。
4. 开关设备安装：包括高压开关柜、隔离开关、断路器、负荷开关等开关设备的安装。
5. 输电线路安装：进行输电线路的安装，包括电缆敷设、接头安装、线路连接等工作。
6. 电缆敷设：对变电站内部的电缆进行敷设，连接各种设备之间的电气连接。
7. 配电设备安装：进行配电设备的安装，包括配电柜、电能表、补偿装置等设备的安装。
8. 自动化设备安装：对变电站的自动化设备进行安装，确保变电站的自动化运行。
三、调试工作1. 电气调试：对变电站的电气设备进行调试，检测设备的性能和功能。
2. 保护调试：对变电站的保护装置进行调试，确保变电站的安全运行。
3. 测试运行：对变电站进行测试运行，检查各项设备的运行情况和性能。
四、验收工作1. 施工验收：对变电站的施工质量进行验收，确保施工符合设计和规范要求。
2. 验收试验：对变电站进行验收试验，检测各项设备的性能和安全性。
3. 报竣验收：申请报竣验收手续，完成变电站的验收手续，正式投入使用。
五、竣工验收1. 安全检查：对变电站进行安全检查，确保设备和环境的安全性。
2. 设备保养：对变电站的设备进行保养和维护工作，延长设备寿命。
3. 现场整治：对变电站的现场进行整治，保持变电站的整洁和美观。
四盘区变电所设备安装施工进度计划表单位工程名称四盘区变电所设备安装施工单位陕西强宇建设工程集团有限公司丁家梁煤矿项目部时间项目开竣工时间（天）持续时间最早开始时间最早结束时间4.20 4.21 4.22 4.23 4.24 4.25 4.26 4.27 4.28 4.29 4.30测量放线/设备运输 2 2015.4.20 2015.4.21高压电气设备安装 6.5低压电气设备安装 6电缆敷设9接地装置安装 1.5通电试运行 1 2015.4.30 2015.4.30注：黑道线代表各工作持续时间。
编制：审核：日期：四盘区变电所设备安装主要工程量序号名称型号容量单位数量重量（kg）1 矿用隔爆型干式变压器KBSG-200/10 200KVA 台 1 18802 矿用隔爆型干式变压器KBSG-100/10 100KVA 台 1 15503 矿用隔爆型智能化高压真空配电装置PBG-10G 台10 84004 矿用隔爆型真空馈电开关KBZ16-400/1140.660 台10 35005 矿用隔爆型照明信号综合保护装置ZBZ-4.0M 台 2 2406 接地极0.75㎡块 3 1807 接地线40*4 米80 2608 防火门套 29 16010四盘区变电所设备安装劳动组织安排工种人数备注项目经理 1安全副经理 1技术员 1材料员 1测量员 1机械安装工10电气安装工 4合计19四盘区变电所设备安装施工工器具明细表序号名称规格单位数量备注1 弯尺300mm 、350mm 支各22 钢板尺500mm ～1m 支各2～33 钢卷尺30m 支各14 钢卷尺2、3、5m 支各25 套筒扳手把246 梅花扳手把127 内六角扳手把108 活扳手12、15、18 把各49 手拉葫芦3T、5T、10T 个各210 千斤顶10T 台 411 液压钳支 112 摇表1000V、2500V 台各213 万用表A904207 台 114 活动扳手把 3四盘区变电所设备安装施工进度计划一、施工工序测量放线——设备运输——电气设备安装（高、低压电气设备，变压器）——电缆敷设——接地装置安装——通电试运转——竣工验收。
二、测量放线1、安装工程开工前要求矿组织测量、矿建和机电专业人员进行现场验收和基础移交工作。
设备中心线和设备距离由专业测绘人员担当测量，确保设备位置摆放正确。
2、要求基础施工单位将基准线、中心线、标高线标在墙上醒目位置。
3、安装专业将基准点、线、面接收过来后，在测绘人员的配合下，放出设备安装的十字中心线，要求：并对设备基础进行认真检查，基础上平面的外形尺寸，水平度是否符合要求。
预埋螺栓、预留孔、预埋板等的中心位置、高度、深度尺寸是否正确。
基础标高尺寸是否正确。
三、电气设备及附件运输1、电气设备及附件使用胶轮平板车进行运输，胶轮车司机必须持有有效证件上岗。
2、电气设备及附件，经监理单位、建设单位确认后，方可运输至井下。
3、设备捆绑要紧固、设备要摆放在平板车的中间位置，不得盖住肖孔，设备捆绑时要垫好垫片不得损坏设备油漆。
四、电气设备安装1、变压器的安装严格按照施工图纸要求，用10T手动葫芦把变压器平稳的放在预先准备的支座上，按照电缆头的制作工艺制作电缆头，两台变压器之间的防爆间隙要符合规定，变压器的接线要符合防爆标准，对变压器进行编号。
2、高压开关的安装严格按照施工图纸要求，用10T手动葫芦把高压配电装置平稳的放在预先准备好的支座上，按照电缆头的制作工艺制作电缆头，10台高压开关之间的防爆间隙要符合规定，高压开关的接线要符合防爆标准，对高压开关进行编号。
3、低压开关的安装严格按照施工图纸要求，用5T手动葫芦把低压开关平稳的放在预先准备好的支架上，按照电缆头的制作工艺制作电缆头，11台低压开关之间的防爆间隙要符合规定，低压开关的接线要符合防爆标准，对低压开关进行编号。
五、电缆敷设1、电缆严禁有绞拧，嵌装压扁，护层断裂和表面严重划伤。
2、电缆综端头和电缆接头必须封密严实，填料灌注饱满，无气泡，无泄漏现象，芯线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀，封铅表面光滑，无沙眼和裂缝。
3、电缆终端和接线盒配件齐全，牢固可靠，相序正确，电缆的连接应用专用的接线盒，电缆和电缆之间的屏蔽层要连接好。
4、电缆沟内的电缆架要符合图纸尺寸，焊接牢固，除锈防腐要到位。
5、电缆如有高低压同在一条沟内敷设时要高压在上依次向下敷设。
6、地线要连接每一个电缆架均接地。
7、电缆敷设要有一定弧度，不得拉动太紧。
8、电缆过墙要穿保护钢管，保护钢管内径应大于电缆外径1.5倍，弯曲时其弯曲半径应满足电缆的最小允许弯曲半径。
9、电缆敷设应有标志桩和标志牌。
六、电气设备间接线1、母线连接以及电缆接头制作2、井下线路连接严禁三无。
（无羊尾巴、无鸡爪子、无明火头）3、低压隔爆开关接线室不允许由电源侧进出线至负荷侧接线，或由负荷侧进出线至电源侧接线，磁力启动器的小喇叭咀严禁引入引出动力线，电缆护套深入器壁5－15MM，如粗电缆穿不进时可将伸入器壁的部分锉细。
接线应整齐（不扭弯）紧固，导电良好、无毛刺，卡爪、平垫、弹簧垫、螺帽要齐全。
使用线鼻子可以不用平垫圈。
接线后卡爪或平垫圈不得压绝缘皮，芯线裸露距卡爪或平垫不大于lOmm。
4、两项低压导线裸露部分的空气间隙，500V以下不小于6mm。
5、高压电缆的连接，一律采用压接技术，接线压板凹面一律朝下。
6、接线室地线长度应适合以松开线咀卡兰移动电缆后，三项火线拉近或则松脱时，地线不脱为宜。
接地螺丝，螺帽、垫片不允许涂绝缘漆。
卡爪平垫必须镀锌不得锈蚀。
7、采用铠装电缆供电时，使用密封圈要全部套在嵌皮上，或者用绝缘胶灌至三岔口以上，未接线的线咀应用同等厚度的法兰和堵板或者用绝缘胶堵死。
8、接线盒内要保持干净不得有杂物和水珠，使用铠装电缆的接线室内允许有少量油，应定期擦干。
9、防爆设备的隔爆腔之间严禁直接贯通，必须保持原设备的防爆性能。
10、防爆开关闭锁后，接线板正面的带电螺丝应用绝缘材料封堵。
11、各种电器设备的保护装置和附属原件必须齐全，完整、可靠、不得损坏。
12、直、稳，接线后，盖板和转盖应一律朝外，便于检修和维护，喇叭咀严禁朝上，喇叭嘴电缆出口处应平滑，不得出现死湾。
13、母线制作与（二次接线）安装：○1母线的外观检查，母线外表应平整，无夹渣，裂缝，皱折，扭曲等缺陷，槽型母线不得有变形扭曲现象，矩形母线弯制后，弯曲处不得有裂口，裂纹及显著皱折，符合设计要求。
并根据实际情况下料。
母线的螺栓孔应大于螺栓直径1MM。
○2母线连接时应注意连接处与支柱绝缘子的支持夹板边缘不应小于20MM，铜母线连接要掏锡。
○3配线要横平竖直，固定牢靠，整齐美观，相间及对地距离必须符合设计要求。
○4二次接线：二次接线必须图实相符，牢固可靠，导线握鼻方向正确，与电气或端子排的连续紧密，端子号头牌齐全，标志清晰，且字迹不易退色。
○5接入开关内的导线及电缆芯线均应通过铜质端子排，每个端子螺栓上接线为一根，不得超过两根，导线紧固后不易有拉力。
○6二次接线一般应采用截面不小于l.5平方毫米，电压不低于500V的铜芯绝缘线，电流回路截面不小于2.5平方毫米，用于可动部位的导线应采用多股软导线，线束应加强绝缘。
○7配线应排列整齐，美观，弱电与强电的导线应分开绑扎。
14、接地装置安装○1井下接地网任何一地点侧的电阻都不大于2欧。
○2井下主接地极应用镀锌钢板制作，在主副水仓各埋设一块面积不小于0.75平方米，厚度不小于5MM钢板。
○3巷道内辅助接地体应采用不小于0.6平方米，厚度不小于3MM的镀锌钢板，平放在水沟内。
○4连接主接地极的接地母线铜线不小于50平方毫米，镀锌铁线不小于100平方毫米，扁钢不小于100平方毫米厚度不小于4MM。
○5动力系统中所有电气设备均应可靠接地，并且要求接地电阻不大于2欧，连接处均要求连接紧固。
○6接地系统严禁串联接地。
○7安装完毕后要用接地摇表测试接地电阻必须符合图纸和规范要求。
七、通电试运转1、送电前准备工作。
为保证井下中央变电所顺利投入运行，送电前必须做好以下工作：○1主要施工工程量已完成，基本达到竣工条件。
○2各种电气、电缆的调试实验工作已完成。
○3整个系统接地保护已形成。
○4检查高、低压柜、变压器上是否有杂物，接线是否正确。
接线端子是否有松动现象。
擦去高压柜内主回路绝缘件上的灰尘。
清除轨道上的杂物。
使断路器（或接触器）处于合闸状态。
○5安全防范、消防措施要齐全。
变电所内卫生要清洁，在变压器与轨道之间要加护拦，并挂“高压危险”标志牌。
在高压开关柜两台进线柜上挂“高压危险、禁止合闸”标志。
所内要配沙箱一个、干式灭火器两个。
○6通讯联络要保证。
井下中央变电所至采区变电所通讯采用电话联系。
2、试送电井下采区变电所准备工作完成后，用电话与井下中央变电所联系试送电。
本次送电只能送一段母线，即中央变电所13#开关至井下采区变电所10KV 1#高压开关柜。
送电前所有高压柜均应处于“试验”式“分闸”位置。
并关好柜门。
先快速送电两次观察井下采区变电所10#柜上的电源指示灯是否有指示。
若一切正常，试送电完成。
3、送电后分别对柜子进行空负荷合闸操作，观察机构动作是否准确灵活。
数码显示装置是否正常，手动、自动方式是否都起作用。
听变压器声音是否正常，有无异常现象，测变压器二次侧电压是否正确，是否平衡。
对低压真空馈电开关试送电，并进行分合闸操作，分断是否正确，有无异常声响、振动等。
无问题后，对整定开关电流值记忆、贮存。
全部工程完工后，打扫变电所内杂物，擦干净设备。
