常用材料的热物性值表1 金属温度C 25 200 400 769 800 1000 1500 0 200 400 800 1200 0 200 400 800 1200 25 200 400 800 0 200 400 800 1200 0 200 400 800 1200 0 200 400 800 1200各种金属的热物性值比热导热系数密度(g/cm3)液相cal/(g C) cal/(cm C) 线、固相线温度( C) s 0.107 0.192 =7.88(20C) 0.124 0.152 =7.3(1500 C) 0.145 0.120 =7.0(1600 C) 0.358 0.0740.230 0.071 0.148 0.070 0.180 0.032 0.112 0.142 =7.86(15 C) 0.124 0.128 0.142 0.107 0.230 0.068 0.158 0.071 0.112 0.124 =7.86(15 C) 0.124 0.116 0.142 0.102 0.228 0.062 0.158 0.071 0.111 0.103 0.125 0.095 0.134 0.079 0.285 0.078 0.112 0.124 =7.85(15 C) 0.122 0.115 0.140 0.100 0.148 0.059 0.156 0.071 0.108 0.119 =7.85(15 C) 0.128 0.108 0.144 0.091 0.146 0.058 0.160 0.072 0.108 0.103 =7.83(15 C) 0.130 0.102 0.142 0.089 0.156 0.057 0.156 0.0681纯铁镇静钢(C0.08%)软钢(C0.23%)碳素结构钢(S35C)中碳钢(C0.4%)共析钢(C0.8%)工具钢(C1.2%)续表1 金属温度C 0 200 400 800 1200 20 200 400 800 1200 20 200 400 800 1200 0 200 400 800 1200 20 200 400 800 900 20 200 400 800 1200 20 200 400 800 1000各种金属的热物性值比热导热系数密度(g/cm3)液相cal/(g C) cal/(cm C) 线、固相线温度( C) s 0.120 0.060 =7.73(15C) 0.126 0.072 Ts=1488 0.144 0.074 TL=1497 0.326 0.060 0.1600.070 0.114 =7.84(15 C) 0.124 0.106 TS=1420 0.142 0.092 TL=1520 0.206 0.062 0.146 0.072 0.114 0.053 =7.7(15 C) 0.119 0.055 13.1Cr,0.5Ni 0.146 0.058 TS=1399 0.214 0.064 TL=1454 0.136 0.069 0.118 0.035 18~20Cr,8~12Ni 0.128 0.043 TS=1399 0.136 0.050 TL=1454 0.154 0.063 0.160 0.076 (0.128) 0.154 =7.0(15 C) 比热相对于(0.134) 0.124 普通铸铁(0.140) 0.094 (0.168) 0.071 0.053 (0.173) 0.186 0.141 0.104 0.070 0.036 0.101 =7.1(15 C) 0.087 0.119 0.072 0.051 0.041Si2%钢Cr1%钢不锈钢(AISI 420)不锈钢(AISI 304)过共晶灰口铸铁共晶灰口铸铁球墨铸铁金属温度C 20 200 400 800 1200 20 200 600 1000 1200 20 200 600 1000 20 200 600 900 20 200 600 900 20 200 600 1000 20 200 600 1000 1200 20 200 500 660 20 200 500白口铸铁纯铜比热导热系数密度(g/cm3)液相cal/(g C) cal/(cm C) 线、固相线温度( C) s 0.045 =7.5~7.8(15 C) 0.051 0.053 0.047 0.048 0.092 0.956 =8.92 0.093 0.931 TS=TL=1083 0.106 0.874 0.115 0.803 0.105 0.111 0.124 0.136 0.094 0.100 0.113 0.123 0.092 0.097 0.108 0.116 0.093 0.101 0.112 0.123 0.101 0.105 0.115 0.125 0.130 0.215 0.235 0.268 0.286 0.210 0.229 0.2613Cu90%~Al10%Cu70%~Zn30%Cu60%~Zn40%Cu70%~Ni30%Cu60%~Ni40%纯铝Al-Cu4.5%0.122 0.156 0.233 0.310 0.267 0.349 0.359 0.367 0.302 0.346 0.361 0.334 0.069 0.088 0.130 0.172 0.056 0.074 0.113 0.152 0.172 0.565 0.570 0.529 0.508 0.449 0.449 0.461TS=1030 TL=1042 TS=915 TL=955TS=900 TL=905TS=1170 TL=1240TS=1227 TL=1280s=2.70(15 C) TS=TM=660.2TS=502 TL=638金属温度C 20 200 400 500 20 200 400 650 20 200 400 549 20 200 400 468 20 200 600 1000 600 1000 1200Al~Mg8%纯镁Mg94.7~Zn4.6 ~Zr0.7 (相当于MC6) Mg90.2~Al9 ~Zn0.6~Mn0.2 (相当于MC2) Inconel X(73Ni,15Cr,7F e,2.5Ti,1Nb) 耐盐酸镍基合金C比热导热系数密度(g/cm3)液相cal/(g C) cal/(cm C) 线、固相线温度( C) s 0.218 0.199 TS=540 0.238 0.286 TL=625 0.260 0.382 0.271 0.431 0.246 0.373 s=1.74 0.263 0.362 TL=TS=651 0.288 0.353 0.325 0.346 0.242 0.261 TS=549 0.264 0.296 TL=6410.303 0.319 0.341 0.324 0.235 0.051 TS=468 0.261 0.056 TL=616 0.291 0.062 0.300 0.063 0.103 0.028 s=6.09 0.115 0.035 TS=1395 0.133 0.052 TL=1427 0.197 0.069 0.126 0.046 TS=1270 0.153 0.070 TL=1305 0.167 0.074表2 铸型的热物性计算公式c r r 6 .1 6 1 0 46 .6 2 1 0 98T 121.7 0 1 0T22 .63 1 04 7T3硅砂，干型c 由No9 的公式求得浇注合金：铸钢107 .9 8 1 016Tr 3 .4 9 1 0 2 .2 8 1 0 946 .9 2 1 0T T3T22 .7 2 1 04128 ..7 6 1 016T硅砂，呋喃铸型浇注合金：铸钢2 7 3 2 .2 6 1 1 032 .1 5 7 1 0 2 73 26T111.3 4 7 4 1 09T 3C P 0 .0 9 7 2 5 T0 .1 5 4硅砂，膨润土7%,水分4% =1.52 硅砂=1.73 1.4 4 2 9 1 0 1.9 0 0 1 0 91.8 3 2 9 1 026T2 7 3T T2 7 3C P 0 .1 3 0 7 2 .7 4 1 04T2 7 3121.2 9 0 1 072 7 32T T7 6 0 C 5C P 0 .2 5 4 7 2 .0 7 3 1 0 7 6 0 C 3T2 7 31.7 0 3 1 08 .3 4 4 5 1 08T2 7 313C P 0 .0 9 2 9 5 T0 .1 6 22 .2 4 8 8 1 031.8 0 1 0 2 7 3 2 6T2 7 3141.3 3 9 6 1 09T 3C P 0 .0 7 5 9 7 T0 .1 5 8 6橄榄石砂，膨润土 5.9%,水分 3.3 % =1.83 铬砂膨润土3.9%,水分2.1% =2.78 锆砂，膨润土3.8%,水分2.12 .8 4 6 1 02 .2 6 5 1 0 2 73 2T2 7 3151.4 5 1 8 1 09TC P 0 .0 6 0 1 7 T0 .1 7 0=2.78表3 流动临界固相率表4 部分砂型热物性数据表表5 典型金属材料的常温密度表6典型液体金属的物性值①表示所给物性值的温度条件。
常用材料的导热系数表 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】材料的导热率傅力叶方程式：Q=KA△T/d,R=A△T/QQ: 热量，W；K: 导热率，W/mk；A：接触面积；d: 热量传递距离；△T：温度差；R: 热阻值导热率K是材料本身的固有性能参数，用于描述材料的导热能力。
这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。
所以同类材料的导热率都是一样的，并不会因为厚度不一样而变化。
将上面两个公式合并，可以得到 K=d/R。
因为K值是不变的，可以看得出热阻R值，同材料厚度d是成正比的。
也就说材料越厚，热阻越大。
但如果仔细看一些导热材料的资料，会发现很多导热材料的热阻值R，同厚度d并不是完全成正比关系。
这是因为导热材料大都不是单一成分组成，相应会有非线性变化。
厚度增加，热阻值一定会增大，但不一定是完全成正比的线性关系，可能是更陡的曲线关系。
根据R=A△T/Q这个公式，理论上来讲就能测试并计算出一个材料的热阻值R。
但是这个公式只是一个最基本的理想化的公式，他设定的条件是：接触面是完全光滑和平整的，所有热量全部通过热传导的方式经过材料，并达到另一端。
实际这是不可能的条件。
所以测试并计算出来的热阻值并不完全是材料本身的热阻值，应该是材料本身的热阻值+所谓接触面热阻值。
因为接触面的平整度、光滑或者粗糙、以及安装紧固的压力大小不同，就会产生不同的接触面热阻值，也会得出不同的总热阻值。
所以国际上流行会认可设定一种标准的测试方法和条件，就是在资料上经常会看到的ASTMD5470。
这个测试方法会说明进行热阻测试时候，选用多大的接触面积A，多大的热量值Q，以及施加到接触面的压力数值。
大家都使用同样的方法来测试不同的材料，而得出的结果，才有相比较的意义。
通过测试得出的热阻R值，并不完全是真实的热阻值。
物理科学就是这样，很多参数是无法真正的量化的，只是一个“模糊”的数学概念。
各种材料导热系数速查1、导热系数:导热系数是指在稳定传热条件下,1m厚的材料,两侧表面的温差为1度(K,°C),在1小时内,通过1平方米面积传递的热量,单位为瓦/米?度(W/m?K,此处的K可用°C代替)。
2、通常把导热系数较低的材料称为保温材料,而把导热系数在0.05瓦/米?度以下的材料称为高效保温材料。

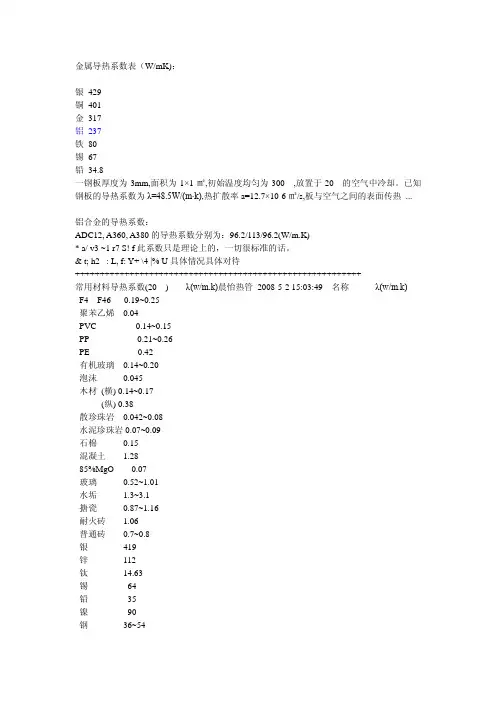

一、金属导热系数表(W/mK):银429铜401金317铝237铁80锡67铅34.8二、常用材料导热系数(20℃)——λ(w/m.k)聚苯乙烯0.04PVC0.14~0.15PP0.21~0.26PE0.42有机玻璃0.14~0.20石墨:热导率129 w/(m·k)碳:热导率:129 w/(m·k)特氟龙teflon 0.256 ,填充石墨制品16-128 (来源于厂家数据)泡沫0.045 木材(横) 0.14~0.17(纵) 0.38散珍珠岩0.042~0.08水泥珍珠岩0.07~0.09石棉0.15混凝土 1.2885%MgO0.07玻璃0.52~1.01水垢 1.3~3.1搪瓷0.87~1.16耐火砖 1.06普通砖0.7~0.8银419锌112钛14.63锡64铅35镍90钢36~54铸铁42~90钝铜381黄铜118青铜71纯铝218铸铝138~147不锈钢17三、空气:温度[10^-2(w/m.k)]100K0.93150K 1.38200K 1.80250K 2.21300K 2.62350K 3.00400K 3.38 四、水: 温度w/m.k0℃0.5010℃0.5820℃0.6030℃0.6240℃0.6450℃0.6560℃0.6670℃0.6780℃0.68水蒸汽0.023 五、硫酸: 5~25%0.51~0.4725~50%0.47~0.41。
