内存条的结构 PPT

  • 格式：ppt
  • 大小：659.50 KB
  • 文档页数：12

下载文档原格式

  / 12

合集下载

dram存储器简介演示

dram存储器简介演示

06
dram存储器应用案例 与分析
应用案例一：高性能计算机系统中的应用
总结词
高性能计算机系统是DRAM的重要应用领域，DRAM作 为高速缓存和主存储器，为高性能计算提供可靠的数据 支持。
详细描述
在高性能计算机系统中，DRAM被用作CPU和硬盘之间 的缓存，以提供高速的数据读写。由于DRAM的读写速 度远高于硬盘，因此它可以有效地提高整个系统的性能 。此外，DRAM还可以作为主存储器，存储操作系统、 应用程序以及其他重要数据。这些数据需要在CPU进行 运算时被快速访问，因此DRAM的高速读写性能在此得 到了充分应用。
THANK YOU
应用案例二：移动设备中的应用
总结词
DRAM在移动设备中也有广泛应用，它不仅用于提高 设备的性能，还用于增加设备的续航时间。
详细描述
在移动设备中，DRAM被用于提高设备的处理速度和 响应能力。由于移动设备的电池续航时间是一个重要 的考虑因素，因此使用低功耗的DRAM可以帮助增加 设备的续航时间。此外，由于DRAM的读写速度远高 于Flash存储器，因此使用DRAM作为缓存可以帮助设 备更快地启动应用程序和读取数据。
应用案例三：数据中心中的应用
总结词
数据中心是DRAM的重要应用领域之一，它被用于提 高数据存储和处理的效率。
详细描述
在数据中心中，DRAM被用于缓存数据库的热点数据 ，以便快速地被服务器读取和写入。这可以减少磁盘 I/O操作，提高数据存储和处理的效率。此外，数据中 心通常使用分布式内存架构，将多个服务器连接到一个 共享的DRAM池中。这种架构可以提高数据中心的并 行处理能力，并最大限度地减少数据访问延迟。
移动设备：移动设备 （如手机、平板电脑 等）中通常也使用 DRAM作为内存，用 于运行操作系统和各 种应用程序。

内存条的结构 PPT

内存条的结构 PPT

内存的结构
标注 1
部件名 称
PCB板
说明
内存颗粒的物理载体，多为绿色，4层或6层的电路板，层数越多， 成本越高，但干扰越少，工作越稳定。内部有金属布线，6层设计要 比4层的电气性能好，性能更稳定，名牌内存多采用6层设计。
金黄色的触点，与主板连接的部分，数据通过“金手指”传输。 2 金手指 金手指是采用金、锡等金属材料制成的导电触片导线，易氧化，要
散热片内存的结构标注部件名称说明标注部件名称说明1pcb板内存颗粒的物理载体多为绿色板内存颗粒的物理载体多为绿色4层或6层的电路板层数越多成本越高但干扰越少工作越稳定层的电路板层数越多成本越高但干扰越少工作越稳定
内存条的结构• DDR3 NhomakorabeaDRAM内存条的结构
• 1．PCB板 • 2．针脚 • 3．内存条固定卡缺口 • 4．金手指缺口（针脚隔断槽口） • 5．内存芯片 • 6．SPD芯片 • 7．内存芯片空位 • 8．电容 • 9．电阻 • 10．标签 • 11．散热片
标注 部件名称
5
电容
6
电阻
说明 是PCB板上必不可少的电子元件之一。一般采用贴片式电
容，可以提高内存条的稳定性，提高电气性能。
是PCB板上必不可少的电子元件之一，也采用贴片式设计。
7 内存固定 缺口
内存插到主板上后，主板内存插槽的两个夹子便扣入该缺 口，可以固定内存条。
8 内存脚缺 口
防止反插，也可以区分以前的SDRAM内存条，以前的 SDRAM内存有两个缺口。
金士顿（KINGSTON）
金士顿（KINGSTON）
现代（HY/HYUNDAI）
现代（HY/HYUNDAI）
KINGMAX
KINGMAX

西安电子科技大学_计算机组成与体系结构_第4章存储系统_课件PPT

西安电子科技大学_计算机组成与体系结构_第4章存储系统_课件PPT
的时间一样。
存取方式 读写功能
随机读写：RAM 顺序(串行)访问：
顺序存取存储器 SAM 直接存取存储器 DAM
12
4.1 存储系统概述 4.1.2 存储器分类：不同的分类标准
存储信息的介质
在计算机中的用途
存放信息的易失(挥发)性
存取方式 读写功能
读写存储器 只读存储器
13
存储信息的介质
在计算机中的用途 存放信息的易失(挥发)性 存取方式 读写功能
易失：RAM 非易失：
ROM 磁盘
……
11
4.1 存储系统概述 4.1.2 存储器分类：不同的分类标准
存储信息的介质 在计算机中的用途 存放信息的易失(挥发)性
存储器的存取时间 与存储单元的物理 地址无关，随机读 写其任一单元所用
无
36
8086系统总线
D0～D7
A1～A13 MEMR MEMW
A0
D8～D15 A1～A13 MEMR MEMW
BHE
&
A19
A18
A17
&
A16 A15 A14
6264与8086系统总线的连接
6264
D0～D7
A0～A12
CS1
OE
WE
CS2
6264
D0～D7
A0～A12
CS1
OE
WE
CS2
74LS138
每次读出/写入的字节数 存取周期
价格
体积、重量、封装方式、工作电压、环境条件
14
4.1 存储系统概述 4.1.2 存储器的性能指标
容量 速度 可靠性
可维修部件的可靠性： 平均故障间隔时间（MTBF）

深入认知主板与内存课件

深入认知主板与内存课件
深入了解主板与内存的故 障排除
主板与内存常见故障及原因分析
主板常见故障
开机无反应、死机、重启、无法开机、开机显示错误信息等。原因可能包括电源 故障、CPU损坏、内存故障、BIOS设置错误等。
内存常见故障
内存接触不良、内存不兼容、内存损坏等。原因可能包括插槽损坏、内存条质量 差、不正确的安装方式等。
内存的组成结构
内存条
内存芯片
内存条是构成内存的基本单元，通常由多 个内存芯片组成。
内存芯片是内存条的核心部件，负责存储 数据和指令。
寄存器
缓冲区
寄存器是内存中的临时存储单元，用于快 速存储数据和指令，以便CPU访问。
缓冲区是内存中的大容量存储区域，用于 暂时存放大量数据和指令，以减轻CPU的 负载。
DDR接口
用于连接DDR类型的内存条。
DDR3接口
用于连接DDR3类型的内存条。
DDR2接口
用于连接DDR2类型的内存条。
DDR4接口
用于连接DDR4类型的内存条。
内存的工作原理
内存单元
内存由许多存储单元组成，每个 单元可以存储一个字节的数据。
数据读取
当CPU需要读取数据时，它会向主 板发送请求，主板会从内存中获取 数据并返回给CPU。
01
保持电脑清洁
定期清理电脑内部的灰尘 ，特别是主板和内存条上 的灰尘。
02
正确安装和拆卸 内存
确保内存条正确安装，避 免不正确的安装方式导致 接触不良或损坏。
03
使用高质量的硬 件
选择高质量的主板和内存 条，避免使用质量差的部 件导致故障。
04
定期更新驱动程 序和BIOS
及时更新主板和内存相关 的驱动程序和BIOS，以 确保与最新的硬件兼容并 修复已知的故障。

微型计算机存储系统结构

微型计算机存储系统结构
半导体存储器的分类
主
随机存取存储器
要 内
只读存储器
容
CPU与存储器的连接
微机中存储系统的结构
半
随机存取存储器
导
体
存
储
器
的
分 类
读写存储器
静态RAM（SRAM)
典型的静态RAM芯片
随
6116（2KB×8位）、6264（8KB×8位）、
机
62256（32KB×8位）、628128（128KB×8位）
足系统存储容量需求的方法称为字位扩
充。
❖ 存储器芯片片选端的处理
➢线选法
CPU
与 存 储
地址的高位直接作为各个芯片的片 选信号，在寻址时只有一位有效来 使片选信号有效的方法称为线选法。
器
➢部分译码法
的
用部分高位地址进行译码产生片
连
选信号。
接
➢完全译码法
全部高位地址译码产生片选信号。
IBM PC/XT的存储系统连Βιβλιοθήκη 输出端中只有一个是０，其他７个
接
输出均为１。
❖ 存储器容量扩充技术
➢ 位扩充
CPU
当实际存储芯片每个单元的位数和系
与
统需要内存单元字长不等时采用的方法。
存
➢ 字扩充
储
当存储芯片上每个存储单元的字长已
器
满足要求，但存储单元的个数不够，需
的
要增加的是存储单元的数量，就称为字
连
扩展。
接
➢ 字位扩充
需要同时进行位扩充和字扩充才能满
实现方式：
在CPU和存储器之间放置高速缓冲
存
存储器，组成由高速缓冲存储器和主存
储

计算机组成与维护第4章 内存

计算机组成与维护第4章 内存
计算机维护与维修
第四章 内存
精选课件
第4章 内存
4.1 内存的基础知识 4.2 内存储器的性能指标 4.3 内存储器的分类 4.3 内存容量与识别
精选课件
4.1 内存的基础知识
什么是内存 内存的作用
精选课件
什么是内存?
内存广义的定义
用来存储程序和数据的部件。
内存狭义的定义
内存指的就是主板上的存储部件，是CPU直接 与之沟通，并对其存储数据的部件。存放当 前正在使用的(即执行中)的数据和程序，它 的物理实质就是一组或多组具备数据输入输 出和数据存储功能的集成电路。
精选课件
第5章 内存
5.1 内存的基础知识 5.2 内存储器的性能指标 5.3 内存储器的分类 5.3 内存容量与识别
精选课件
早期内存条
早期IBM-PC机的主存储器都是固定安装在主板 上，由许多存储芯片组成的，见前面图4-1，容量为 256KB。
随着系统对内存容量越来越大，已无法在主板 有限的空间上排列更多的芯片了，因此采用ISA总线 扩展卡来解决，通常为384KB，将内存扩充到640KB。 ISA总线的数据线是16位，速度又相当慢。
精选课件
内存的主要技术指标
7、内存电压
内存正常工作所需要的电压值，SDRAM内存一般 工作电压都在3.3伏左右，上下浮动额度不超过0.3 伏；DDR SDRAM内存一般工作电压都在2.5伏左右， 上下浮动额度不超过0.2伏；而DDR2 SDRAM内存的 工作电压一般在1.8V左右。
精选课件
内存选配指南
精选课件
图4-4 30线SIMM内存条电路图
精选课件
早期内存条 (续)
内存条插槽的一种叫做SIMM（Single In line Memory Module）即单列直插存储器模块，分为30 线（引脚）和72线两种标准。另一种叫做DIMM （Double In line Memory Module）即双列直插存 储器模块，为168线标准。

内存条知识介绍ppt课件(39张)


培训内容
内存条元器件组成及其作用 内存PCB 内存条分类及相互比较 内存条容量及带宽 内存信号描述 RAMAXEL品牌PCB 编号系统 DDRII维修图分析
内存PCB
1. 内存PCB由公司研发处设计 2. 目前公司PCB主要是6层板，也有4层板和8层
板，典型的6层板的层叠结构如下：
内存条元器件及其作用
5. Register,PLL
o 用于高端服务器内存条 o Register为寄存器或目录寄存器，内存上可以理解为书的
目录，有了它，当从内存接到读写时，会先检测此目录， 然后再进行读写操作，这将大大提高服务器内存的工作效 率。 o Register同时可补偿地址命令信号的损耗，增强驱动能力。 o PLL(phase lock loop,锁相环)可实现点对点的时钟连接，增 强驱动能力，稳定时钟相移
✓为了防止PCB板翘曲，须保证叠层对称 ✓中间两层信号层之间的介质层要相对较厚，可减小两 层信号的串扰
内存PCB
3. PCB信号层和参考层是金属铜（Cu），介质层 是介电材料FR4。 FR4是玻璃和树脂的混合物， 两者混合的比例决定其相对介电常数Er，Er在 4.0到4.5之间。而Er的数值与信号的传播速度 和走线的特征阻抗密切相关。
Pin out Level Interface
100/133M 0.8/1.05G
168 LVTTL(3.3V)
DDR 100/133/166/200M （Differential Pair） 200/266/333/400M
1.6/2.1/2.7/3.2G 184
SSTL_Ⅱ(2.5V)
内存条分类及相互比较
4. 金手指是PCB与主板插槽衔接的部分，不同的 内存类型对应不同的金手指引脚数目。如对台 式机内存，SDR内存的金手指为168脚，DDR 为184脚，DDRII为240脚。

《内存基础知识》课件

《内存基础知识》 ppt课件
目录
CONTENTS
• 内存的定义与作用 • 内存的工作原理 • 内存的性能指标 • 内存的常见问题与解决方案 • 内存技术的发展趋势 • 总结与展望
01 内存的定义与作用
什么是内存
内存是计算机中用于存储数据 和指令的硬件设备，是计算机 的重要组成部分。
内存通常由一系列存储单元组 成，每个存储单元可以存储一 个字节或多个字节的数据。
储设备更好地协同工作，以提高数据读写速度和效率。
感谢您的观看
THANKS
写操作
当CPU需要写入数据时，它会向内存 发出地址信号和数据信号，内存会根 据地址信号找到对应的存储单元，并 将数据存储到该单元中。
内存的存储单元
01
每个存储单元可以存储一个字节 的数据，是内存中最小的存储单 位。
02
存储单元的大小和数量决定了内 存的容量和性能。
内存的寻址方式
直接寻址
CPU直接给出内存地址，通过该地址找到对应的存储 单元。
VS
详细描述
内存延迟是衡量内存性能的重要指标之一 ，它反映了内存处理指令的速度。较小的 延迟可以提供更好的性能，使得计算机能 够更快地响应指令和执行操作。
内存带宽
总结词
内存带宽是指内存条每秒传输的数据量，通常以MB/s为单位表示。
详细描述
内存带宽决定了计算机处理大量数据的能力。较大的带宽可以提供更好的数据传输性能，使得计算机在处理复杂 任务和大数据量时更加高效。
内存溢
总结词
内存溢出是指程序申请的内存空间超过了系统可分配的内存上限， 导致程序无法正常运行。
详细描述
内存溢出通常是由于程序中申请了过多内存，或者申请的内存块大 小超过了系统允许的最大值。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

9
SPD
是一个八脚的小芯片，实际上是一个EEPROM，可擦写
存储器。有256字节的容数和厂家信息。
常见内存介绍
金士顿（KINGSTON） 现代（HY/HYUNDAI） KINGMAX 三星（SAMSUNG） 创见（JETRAM） 金邦（WINBOND） 美凯龙/美光（MICRON）
说明
内存颗粒的物理载体，多为绿色，4层或6层的电路板，层数越多， 成本越高，但干扰越少，工作越稳定。内部有金属布线，6层设计要 比4层的电气性能好，性能更稳定，名牌内存多采用6层设计。
金黄色的触点，与主板连接的部分，数据通过“金手指”传输。 2 金手指 金手指是采用金、锡等金属材料制成的导电触片导线，易氧化，要
定期清理表面的氧化物。
是内存的灵魂所在，决定着内存的性能、速度、容量等，也叫
3
内存芯 内存颗粒。市场上内存种类很多，但内存颗粒的型号却并不多，常
片
见的有HY、KINGMAX、WINBOND、TOSHIBA、SEC、MT、
Apacer等几种品牌。不同品牌的内存颗粒，速度、性能不尽相同。
内存颗
4
粒位
预留的一片内存芯片位置，供其他采用这种封装模式的内存条 使用。此处预留的是一个ECC校验模块位置。
金士顿（KINGSTON）
金士顿（KINGSTON）
现代（HY/HYUNDAI）
现代（HY/HYUNDAI）
KINGMAX
KINGMAX
三星（SAMSUNG）
三星（SAMSUNG）
创见（JETRAM）
创见（JETRAM）
金邦（WINBOND）
金邦（WINBOND）
美光（MICRON）
美凯龙/美光（MICRON）

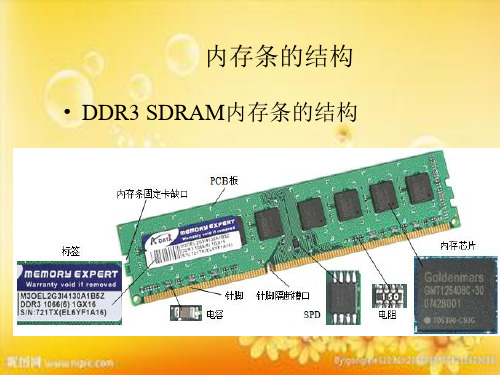

内存条的结构
• DDR3 SDRAM内存条的结构
• 1．PCB板 • 2．针脚 • 3．内存条固定卡缺口 • 4．金手指缺口（针脚隔断槽口） • 5．内存芯片 • 6．SPD芯片 • 7．内存芯片空位 • 8．电容 • 9．电阻 • 10．标签 • 11．散热片
内存的结构
标注 1
部件名 称
PCB板
标注 部件名称
5
电容
6
电阻
说明 是PCB板上必不可少的电子元件之一。一般采用贴片式电
容，可以提高内存条的稳定性，提高电气性能。
是PCB板上必不可少的电子元件之一，也采用贴片式设计。
7 内存固定 缺口
内存插到主板上后，主板内存插槽的两个夹子便扣入该缺 口，可以固定内存条。
8 内存脚缺 口
防止反插，也可以区分以前的SDRAM内存条，以前的 SDRAM内存有两个缺口。
