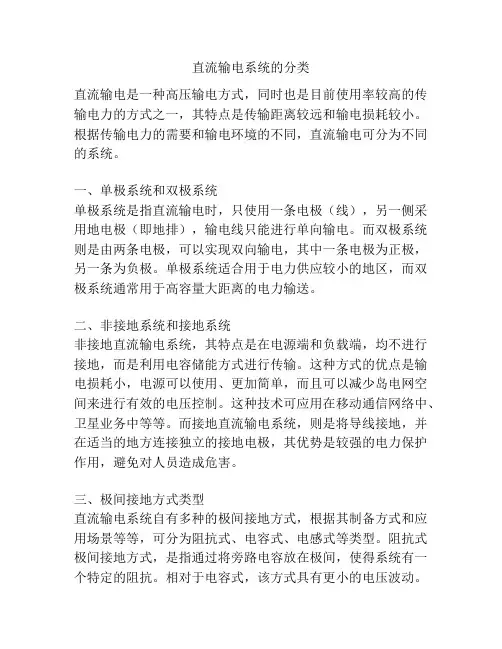

直流输电系统的分类直流输电是一种高压输电方式，同时也是目前使用率较高的传输电力的方式之一，其特点是传输距离较远和输电损耗较小。
根据传输电力的需要和输电环境的不同，直流输电可分为不同的系统。
一、单极系统和双极系统单极系统是指直流输电时，只使用一条电极（线），另一侧采用地电极（即地排），输电线只能进行单向输电。
而双极系统则是由两条电极，可以实现双向输电，其中一条电极为正极，另一条为负极。
单极系统适合用于电力供应较小的地区，而双极系统通常用于高容量大距离的电力输送。
二、非接地系统和接地系统非接地直流输电系统，其特点是在电源端和负载端，均不进行接地，而是利用电容储能方式进行传输。
这种方式的优点是输电损耗小，电源可以使用、更加简单，而且可以减少岛电网空间来进行有效的电压控制。
这种技术可应用在移动通信网络中、卫星业务中等等。
而接地直流输电系统，则是将导线接地，并在适当的地方连接独立的接地电极，其优势是较强的电力保护作用，避免对人员造成危害。
三、极间接地方式类型直流输电系统自有多种的极间接地方式，根据其制备方式和应用场景等等，可分为阻抗式、电容式、电感式等类型。
阻抗式极间接地方式，是指通过将旁路电容放在极间，使得系统有一个特定的阻抗。
相对于电容式，该方式具有更小的电压波动。
电容式极间接地方式，通过使用电容器将两极直接连接在一起，并对其进行接地。
这种方式的优点是，可以在直流系统之间提供更好的绝缘，同时还可以减少系统中的电压波动。
电感式极间接地方式是于电容式方式恰恰相反，其基本思路是使用电感与极间电容串联阻挡交流，隔离直流。
四、故障检出方式故障检出方式通常分为四种，分别是过程诊断、自适应故障诊断、模型力学检测、波形检测等。
过程诊断方式，是指根据系统特性和故障模型进行分析，通过处理获得故障诊断结果。
自适应故障诊断方式是指，根据控制系统在操作过程中的反馈信号，自适应地对系统进行检测和故障诊断。
模型力学检测方式是一种基于系统动力学特征分析的方法，通常通过建立系统模型，对系统进行动态方程求解，以实现故障检测和定位。
直流输电基础知识单选题100道及答案1. 直流输电系统中，主要的损耗不包括以下哪种？（）A. 换流站损耗B. 变压器损耗C. 直流输电线路损耗D. 接地极系统损耗答案：B。
直流输电系统损耗主要有两端换流站损耗、直流输电线路损耗、接地极系统损耗。
2. 以下关于直流输电的优势，说法错误的是（）A. 适合远距离大容量输电B. 不存在交流输电的稳定性问题C. 可以灵活调节输电功率D. 建设成本比交流输电低答案：D。
直流输电建设成本较高，但其在远距离大容量输电、稳定性等方面具有优势。
3. 两端直流输电系统的构成不包括以下哪个部分？（）A. 整流站B. 逆变站C. 交流变电站D. 直流输电线路答案：C。
两端直流输电系统的构成主要有整流站、逆变站和直流输电线路三部分。
4. 单极系统的接线方式不包括以下哪种？（）A. 单极大地回线方式B. 单极金属回线方式C. 单极混合回线方式D. 以上都是单极系统的接线方式答案：C。
单极系统的接线方式有单极大地回线方式和单极金属回线方式两种。
5. 双极系统的接线方式可分为（）A. 双极两端中性点接地接线方式B. 双极一端中性点接地接线方式C. 双极金属中线接线方式D. 以上都是答案：D。
双极系统的接线方式可分为双极两端中性点接地接线方式、双极一端中性点接地接线方式和双极金属中线接线方式三种。
6. 背靠背直流系统的特点是（）A. 输电线路长度较长B. 输电线路长度为零C. 主要用于远距离输电D. 不需要换流站答案：B。
背靠背直流系统是输电线路长度为零的两端直流输电系统。
7. 换流器的主要作用是（）A. 将交流电转换为直流电B. 将直流电转换为交流电C. 升高或降低电压D. 调节输电功率答案：A（对于整流器）和B（对于逆变器）。
换流器包括整流器和逆变器，整流器将交流电转换为直流电，逆变器将直流电转换为交流电。
8. 6 脉动换流器在交流侧产生的特征谐波次数为（）A. 6k±1 次B. 6k 次C. 12k±1 次D. 12k 次答案：A。
直流系统的组成和结构特点一、直流系统的组成直流系统主要由直流电源、直流母线、直流负载这几个部分组成呢。
直流电源就像是整个系统的能量源泉，常见的有蓄电池组啦，它能够储存电能，在一些特殊情况下，比如交流电源故障的时候，它就能挺身而出，持续为系统提供电力。
还有整流装置，这个家伙很厉害，它能把交流电转换成直流电，让直流电可以在系统里愉快地“奔跑”。
直流母线呢，就像是一个“交通枢纽”，它把直流电源的电分配到各个直流负载上去。
你可以想象它是一个超级大的“插座板”，不过它传输的可是直流电哦。
直流负载则是各种各样需要直流电能的设备啦，像变电站里的一些保护装置、控制设备之类的。
这些设备就靠直流系统提供的电能来正常工作，要是没有直流系统，它们可就都要“罢工”喽。
二、直流系统的结构特点1. 可靠性高直流系统在设计的时候就非常注重可靠性。
因为很多重要的设备都依赖它供电呢。
就拿蓄电池组来说，它是一个冗余的设计。
这意味着即使在外部电源出现问题的时候，它也能保证一定时间内的供电，不至于让那些关键设备突然断电。
而且直流系统的线路连接也比较简单直接，这样就减少了很多故障点，就像一个简单的电路，线路越少，出故障的可能性就越低啦。
2. 稳定性强直流系统的电压相对比较稳定。
不像交流电那样，电压会随着时间不断地周期性变化。
直流电压一旦确定，在没有故障的情况下，就会保持在一个比较稳定的值。
这对于那些对电压稳定性要求很高的负载设备来说，简直是太友好了。
比如说一些精密的电子仪器，如果电压老是波动，那可就没法正常工作啦，而直流系统就能给它们提供一个稳定的工作环境。
3. 独立性好直流系统可以独立于交流系统运行。
这在一些特殊的应用场景里非常重要。
比如说在一些偏远地区或者是一些特殊的工业环境下，交流电源可能不太稳定或者根本就没有。
这时候直流系统就可以依靠自身的蓄电池组和其他组件独立运行，为那些必须要用电的设备提供电力保障。
4. 便于维护从结构上来说，直流系统的组件相对比较清晰明确。
常规直流输电的基本原理
常规直流输电的基本原理可以概括为以下几点:
一、直流输电的概念
直流输电是利用直流电压对电能进行长距离传输的过程。
与交流输电相比,直流输电线路结构简单,但也存在一定缺点。
二、直流输电的基本结构
直流输电系统主要包括发电机、变流站、输电线路、受电变流站和负载几个部分。
发变电站将交流电转换为直流电,经过输电线路,最后转换回交流电为负载供应电力。
三、直流输电的工作原理
1. 发电机组发出三相交流电。
2. 变流站将交流电整流为直流电,升高电压。
3. 高压直流电沿输电线路输送,减少电能损耗。
4. 接收变流站将直流电再转换为交流电,供应给用户。
5. 整个系统采用回馈控制调节电流、电压,保证稳定运行。
四、直流输电的优势
1. 线路投资减少,传输损耗小。
2. 可实现交联互济不同系统。
3. 输电容量可通过电压调节实现,易扩容。
4. 可采用先进的直流电网技术。
五、直流输电的劣势
1. 换流站投资和损耗较大。
2. 难以实现直接供电,需要变流设备。
3. 输电距离受电压等级限制。
4. 缺乏经验,维护转换设备复杂。
总之,直流输电可降低线路损耗,但更适合远距离跨区传输。
随着技术进步,直流输电会发挥更大优势。
直流输电系统的原理及应用1. 引言直流输电系统是一种电力传输系统，通过直流电流传输能量。
与交流输电系统相比，直流输电系统具有许多优势，例如传输距离远、输电损耗小、占地面积小等。
本文将介绍直流输电系统的工作原理及其应用。
2. 直流输电系统的工作原理直流输电系统主要包括以下组成部分：2.1 直流发电机直流输电系统的起点是直流发电机。
直流发电机将机械能转换为直流电能，并输出给直流输电系统。
2.2 直流变流器站直流变流器站是直流输电系统的重要组成部分。
它将交流电能转换为直流电能，并进行输电。
2.3 直流输电线路直流输电线路负责将直流电能从发电机传输到负载端。
直流输电线路通常采用高压高温的超导线。
2.4 直流换流器站直流换流器站位于直流输电线路的终点，将直流电能转换为交流电能，供给负载端使用。
3. 直流输电系统的优势与传统的交流输电系统相比，直流输电系统具有以下优势：3.1 传输距离远直流输电系统能够传输更远的距离而不会引起明显的传输损耗。
这是因为直流电在传输过程中几乎没有导线阻抗和电阻损耗。
3.2 输电损耗小相对于交流输电系统，直流输电系统的输电损耗更小。
这是因为直流电能不会造成电流的涡流损耗和电容损耗。
3.3 占地面积小直流输电系统的输电线路所需占地面积相对较小，这使得直流输电系统在城市地区和环境受限区域中应用更加方便。
3.4 可靠性高直流输电系统具有较高的可靠性，能够提供更稳定的电能供应。
这是因为直流输电系统可以更好地控制电流和电压。
4. 直流输电系统的应用直流输电系统在以下领域中得到广泛应用：4.1 远距离输电直流输电系统可以用于跨越远距离的能量传输。
例如，直流输电系统被用于跨越大洋进行海底电缆输电。
4.2 城市供电直流输电系统在城市供电方面也有应用。
它可以提供更稳定的电能供应，减少电压波动和电能浪费。
4.3 可再生能源直流输电系统可以有效地集成可再生能源。
例如，直流输电系统可以将风能和太阳能转化为直流电能，并输送到电网上供应。
直流系统工作原理直流系统是一种电力传输和分配系统，其工作原理是基于直流电的特性和原理。
直流系统主要由直流发电机、直流输电线路、直流变电站和直流负载组成。
下面将详细介绍直流系统的工作原理。
一、直流发电机直流发电机是直流系统的核心设备，它将机械能转化为直流电能。
直流发电机的工作原理是利用电磁感应现象，通过转子和定子之间的磁场相互作用，产生电动势。
当转子被外部能源驱动旋转时，磁场的变化会在定子上产生感应电动势，从而输出直流电能。
直流发电机的转子通常由永磁体或电枢组成，定子则由线圈和磁铁组成。
二、直流输电线路直流输电线路用于将直流电能从发电站传输到变电站或直流负载。
直流输电线路采用的是高电压、大电流的传输方式，以减少线路损耗。
直流输电线路的特点是电阻损耗小、传输距离远、输电能力强。
直流输电线路中的主要元件包括导线、绝缘子、电缆、接地线等。
三、直流变电站直流变电站是直流系统的重要组成部分，用于将输电线路上的直流电能进行变换和分配。
直流变电站主要包括换流器、变压器、断路器、隔离开关等设备。
其中最关键的是换流器，它将输电线路上的直流电能转换成可调的直流电压和电流，以满足不同负载的要求。
直流变电站的工作原理是通过控制换流器的开关状态，实现直流电能的正向或反向传输。
当直流电能需要从发电站传输到负载时，换流器将直流电能转换成与负载要求相匹配的直流电压和电流，并通过输电线路传输到负载。
当需要将直流电能从负载送回发电站时，换流器则反向工作，将直流电能转换成可逆输送的交流电能，再由交流输电线路传输回发电站。
四、直流负载直流负载是直流系统中的终端设备，用于消耗或利用直流电能。
直流负载可以是工业生产设备、电动机、充电桩、电解槽等。
直流负载的工作原理根据具体设备的特点而不同，但都需要接收并利用直流电能。
总结直流系统的工作原理是通过直流发电机将机械能转化为直流电能，再通过直流输电线路将直流电能传输到直流变电站，最后通过直流变电站将直流电能分配给直流负载。
赵婉君《高压直流输电》第一章直流输电工程是以直流电的方式实现电能传输的工程。
直流输电与交流输电相互配合构成现代电力传输系统。
目前电力系统中的发电和用电的绝大部分均为交流电，要采用直流输电必须进行换流。
也就是说，在送端需要将交流电变换为直流电(称为整流)，经过直流输电线路将电能送往受端；而在受端又必须将直流电变换为交流电(称为逆变)，然后才能送到受端的交流系统中去，供用户使用。
送端进行整流变换的地方叫整流站，而受瑞进行逆变变换的地方叫逆变站。
整流站和逆变站可统称为换流站。
实现整流和逆变变换的装置分别称为整流器和逆变器，它们统称为换流器。
直流输电工程的系统结构可分为两端〔或端对端)直流输电系统和多端直流输电系统两大类。
两端直流输电系统是只有一个整流站〔送端)和一个逆变站(受端)的直流输电系统，即只有一个送端和一个受端，它与交流系统只有两个连接端口，是结构最简单的直流输电系统。
多端直流输电系统与交流系统有三个或三个以上的连接端口，它有三个或三个以上的换流站。
例如，一个三端直流输电系统包括三个换流站，与交流系统有三个端口相连，它可以有两个换流站作为整流站运行，一个换流站作为逆变站运行，即有两个送端和一个受端;也可以有一个换流站作为整流站运行，两个作为逆变站运行，即有一个送端和两个受端。
目前世界上已运行的直流输电工程大多为两端直流输电系统，只有意大利一撒丁岛(三端)和魁北克一新英格兰(五端)直流输电工程为多端直流输电系统。
此外，纳尔逊河双极1和双极2以及太平洋联络线直流工程也具有多端直流输电的运行性能。
一、两端直流输电系统两端直流输电系统的构成主要有整流站、逆变站和直流输电线路三部分。
对于可进行功率反送的两端直流输电工程，其换流站既可以作为整流站运行，又可以作为逆变站运行。
功率正送时的整流站在功率反送时为逆变站，而正送时的逆变站在反送时为整流站。
整流站和逆变站的主接线和一次设备基本相同(有时交流侧滤波器配置和无功补偿有所不同)，其主要差别在于控制和保护系统的功能不同。
直流输电系统构成与换流原理- - 11 -20152015年年8月1010日日目录1直流输电系统构成2直流输电换流原理直流输电系统构成•采用直流输电必须有换流。
•在送端需要将交流电变换为直流电，称为整流，经过直流线路送往受端。
•在受端需要将直流电变换为交流电，称为逆变。
•整流站•逆变站•可分为两端直流输电与多端直流输电•两端直流输电系统可以分为单极系统（正极或负极）、双极系统（正负两极）和背靠背直流系统（无直流输电线路）三种类型。
对于单极直流输电系统，可以采用正极性或负极性。
单极系统运行的可靠性和灵活性均不如双极系统好，实际工程中大多采用双极系统。
双极系统是两个可独立运行的单极系统所组成双极大地回线直流输电系统示意图。
每个站的换流器中点接地，构成两个极。
通过线路的两根导线输送到另一站的正负极。
如两根导线对地电位分别为+500kV和-500kV，则称为±500kV直流输电系统。
直流滤波器2/12/36复奉直流极Ⅱ线路复奉直流极Ⅰ线路接地极811B8111B8112B8111B8112B80105780105801018010L B81201812B8121B8122B00102821B8211B8212B802118211B 8212B80201822B8221B 8222B8022100202802050121B0122B03000100202002020001000400020010600N BG S0221B 0222B 8020L B 81202811B8111B8112B8111B8112B 80105801018010L B81201812B8121B8122B00102821B8211B8212B8211B8212B 80201822B8221B8222B8022100202802050121B0122B 010010200102000100010020600N BG S0221B0222B 8020L B8120205000020*******0100104000直流滤波器2/12/36直流滤波器2/12/36直流滤波器2/12/368121F Q8122F Q812H L Q80128012100122801268221F Q8222F Q822H L Q802200222802268111F Q8112F Q811H L Q80118011180112801168121F Q8122F Q812H L Q80128012100122801268221F Q8222F Q822H L Q802200222802268111F Q8112F Q811H L Q80118011180112801168211F Q8212F Q821H L Q802180212802168211F Q8212F Q821H L Q8021802118021280216直流滤波器2/12/36复奉直流极Ⅱ线路复奉直流极Ⅰ线路接地极811B8111B8112B8111F Q8112F Q811H L Q80118011180112801168111B8112B80105780105801018010L B81201812B8121B8122B8121F Q8122F Q812H L Q801280121001228012600102821B8211B8212B8211F Q8212F Q821H L Q80218021180212802168211B 8212B80201822B8221B 8222B8221F Q8222F Q822H L Q802280221002228022600202802050121B0122B03000100202002020001000400020010600N BG S0221B 0222B 8020L B 81202811B8111B8112B8111F Q8112F Q811H L Q80118011180112801168111B8112B 80105801018010L B81201812B8121B8122B8121F Q8122F Q812H L Q801280121001228012600102821B8211B8212B8211F Q8212F Q821H L Q80218021180212802168211B8212B 80201822B8221B8222B8221F Q8222F Q822H L Q802280221002228022600202802050121B0122B 010010200102000100010020600N BG S0221B0222B 8020L B8120205000020*******0100104000直流滤波器2/12/36直流滤波器2/12/36直流滤波器2/12/36直流滤波器2/12/36复奉直流极Ⅱ线路复奉直流极Ⅰ线路接地极811B8111B8112B8111F Q8112F Q811H L Q80118011180112801168111P B8112P B80105780105801018010L B81201812B8121B8122B8121F Q8122F Q812H L Q801280121001228012600102821B8211B8212B8211F Q8212F Q821H L Q80218021180212802168211P B 8212P B80201822B8221B 8222B8221F Q8222F Q822H L Q802280221002228022600202802050121P B0122P B03000100202002020001000400020010600N BG S0221P B 0222P B 8020L B 81202811B8111B8112B8111F Q8112F Q811H L Q80118011180112801168111P B8112P B 80105801018010L B81201812B8121B8122B8121F Q8122F Q812H L Q801280121001228012600102821B8211B8212B8211F Q8212F Q821H L Q80218021180212802168211P B8212P B 80201822B8221B8222B8221F Q8222F Q822H L Q802280221002228022600202802050121P B0122P B 010010200102000100010020600N BG S0221P B0222P B 8020L B8120205000020*******0100104000直流滤波器2/12/36直流滤波器2/12/36直流滤波器2/12/36特高压直流接线方式运行类型 接线方式 接线方式数量 编号双极 完整双极 1C01～C17 1/2双极 163/4双极 8 C18～C25单极大地 完整单极 2C26～C35 1/2单极 8单极金属 完整单极 2C36～C45 1/2单极 8融冰 两极高端换流器并联 1 C46 共计 46•背靠背直流系统无直流输电线路的两端直流输电系统。

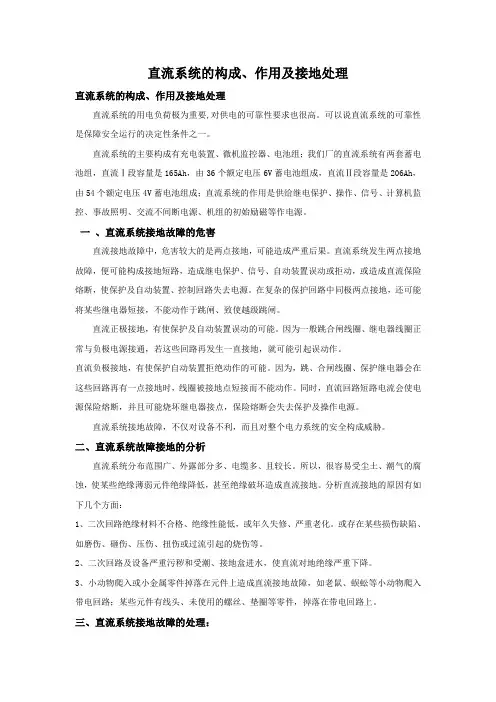

直流系统的构成、作用及接地处理直流系统的构成、作用及接地处理直流系统的用电负荷极为重要,对供电的可靠性要求也很高。
可以说直流系统的可靠性是保障安全运行的决定性条件之一。
直流系统的主要构成有充电装置、微机监控器、电池组；我们厂的直流系统有两套蓄电池组，直流Ⅰ段容量是165Ah，由36个额定电压6V蓄电池组成，直流Ⅱ段容量是206Ah，由54个额定电压4V蓄电池组成；直流系统的作用是供给继电保护、操作、信号、计算机监控、事故照明、交流不间断电源、机组的初始励磁等作电源。
一、直流系统接地故障的危害直流接地故障中，危害较大的是两点接地，可能造成严重后果。
直流系统发生两点接地故障，便可能构成接地短路，造成继电保护、信号、自动装置误动或拒动，或造成直流保险熔断，使保护及自动装置、控制回路失去电源。
在复杂的保护回路中同极两点接地，还可能将某些继电器短接，不能动作于跳闸、致使越级跳闸。
直流正极接地，有使保护及自动装置误动的可能。
因为一般跳合闸线圈、继电器线圈正常与负极电源接通，若这些回路再发生一直接地，就可能引起误动作。
直流负极接地，有使保护自动装置拒绝动作的可能。
因为，跳、合闸线圈、保护继电器会在这些回路再有一点接地时，线圈被接地点短接而不能动作。
同时，直流回路短路电流会使电源保险熔断，并且可能烧坏继电器接点，保险熔断会失去保护及操作电源。
直流系统接地故障，不仅对设备不利，而且对整个电力系统的安全构成威胁。
二、直流系统故障接地的分析直流系统分布范围广、外露部分多、电缆多、且较长。
所以，很容易受尘土、潮气的腐蚀，使某些绝缘薄弱元件绝缘降低，甚至绝缘破坏造成直流接地。
分析直流接地的原因有如下几个方面：1、二次回路绝缘材料不合格、绝缘性能低，或年久失修、严重老化。
或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等。
2、二次回路及设备严重污秽和受潮、接地盒进水，使直流对地绝缘严重下降。
3、小动物爬入或小金属零件掉落在元件上造成直流接地故障，如老鼠、蜈蚣等小动物爬入带电回路；某些元件有线头、未使用的螺丝、垫圈等零件，掉落在带电回路上。
随笔之十二-高压直流输电系统严同· 1 个月前直流输电是我个人比较偏好的一种输电方式了，试作总结一二，主要是高压直流输电（HVDC）。
一、高压直流输电概述高压直流输电：将三相交流电通过换流站整流变成直流电，然后通过直流输电线路送往另一个换流站逆变成三相交流电的输电方式。
高压直流输电原理图如下：•换流器（整流或逆变）：将交流电转换成直流电或将直流电转换成交流电的设备。
•换流变压器：向换流器提供适当等级的不接地三相电压源设备。
•平波电抗器：减小注入直流系统的谐波，减小换相失败的几率，防止轻载时直流电流间断，限制直流短路电流峰值。
•滤波器：减小注入交、直流系统谐波的设备。
•无功补偿设备：提供换流器所需要的无功功率，减小换流器与系统的无功交换。
高压直流输电对比交流输电：1）技术性•功率传输特性。
交流为了满足稳定问题，常需采用串补、静补等措施，有时甚至不得不提高输电电压。
将增加很多电气设备，代价昂贵。
直流输电没有相位和功角，无需考虑稳定问题，这是直流输电的重要特点，也是它的一大优势。
•线路故障时的自防护能力。
交流线路单相接地后，其消除过程一般约0.4~0.8秒，加上重合闸时间，约0.6~1秒恢复。
直流线路单极接地，整流、逆变两侧晶闸管阀立即闭锁，电压降为零，迫使直流电流降到零，故障电弧熄灭不存在电流无法过零的困难，直流线路单极故障的恢复时间一般在0.2~0.35秒。
•过负荷能力。
交流输电线路具有较高的持续运行能力，其最大输送容量往往受稳定极限控制。
直流线路也有一定的过负荷能力，受制约的往往是换流站。
通常分2小时过负荷能力、10秒钟过负荷能力和固有过负荷能力等。
前两者上直流工程分别为10%和25%，后者视环境温度而异。
就过负荷而言，交流有更大灵活性，直流如果需要更大过负荷能力，则在设备选型时要预先考虑，此时需增加投资。
•潮流和功率控制。
交流输电取决于网络参数、发电机与负荷的运行方式，值班人员需要进行调度，但又难于控制，直流输电则可全自动控制。
直流输电原理直流输电原理直流输电原理直流输电原理直流输电（HVDC）是将发电厂发出的交流电，经整流器变换成直流电输送至受电端，再用逆变器将直流电变换成交流电送到受端交流电网的一种输电方式。
直流输电系统主要由换流站（整流站和逆变站）、直流线路、交流侧和直流侧的电力滤波器、无功补偿装置、换流变压器、直流电抗器以及保护、控制装置等构成（见图直流输电系统的基本构成）。
其中换流站是直流输电系统的核心，它完成交流和直流之间的变换。
直流输电所用的换流器通常采用12个（或6个）换流阀组成的12脉动换流器（或6脉动换流器）。
早期的直流输电工程曾采用汞弧阀换流，20世纪70年代以后均采用晶闸管换流阀。
目前，新型半导体器件绝缘栅双极晶体管（IGBT）得到广泛应用。
换流变压器可实现交、直流侧的电压匹配和电隔离，还可以限制短路电流。
换流变压器阀侧绕组所承受的电压为直流电压叠加交流电压，而且两侧绕组中均有一系列的谐波电流。
因此，换流变压器的设计、制造和运行均和普通电力变压器有所不同。
平波电抗器与直流滤波器共同承担直流侧滤波的任务，同时它还具有防止线路上的陡波进入换流站，防止直流电流断续，降低逆变器换相失败率等功能。
运行时换流器的交流侧和直流侧都会产生谐波，所以在两侧需要装设交流滤波器和直流滤波器。
由晶闸管换流阀组成的电网换相换流器，运行中还吸收大量的无功功率。
因此，在换流站要利用交流滤波器提供的无功，有时还需要另外装设无功补偿装置。
保护装置是实现直流输电正常起停、正常运行、自动调节、故障处理与保护等功能的设备，它保证直流输电运行的可靠性。
直流输电主要应用于远距离大功率输电和非同步交流系统的联网，具有线路投资少、不存在系统稳定问题、调节快速、运行可靠等优点。
直流输电的发展也受到一些因素的限制。
首先，直流输电的换流站比交流系统的变电所复杂、造价高、运行管理要求高；其次，换流装置（整流和逆变）运行中需要大量的无功补偿，正常运行时可达直流输送功率的40～60%；换流装置在运行中在交流侧和直流侧均会产生谐波，要装设滤波器；直流输电以大地或海水作回路时，会引起沿途金属构件的腐蚀，需要防护措施。
直流输电系统建模与分析随着电力需求的不断增长，电力输送的可靠性和效率成为电力行业发展的重中之重。
传统的交流输电系统在长距离输电时存在较高的功率损耗和电压穿插等问题，而直流输电系统则成为了解决这些问题的有效途径。
直流输电系统建模与分析，旨在探究直流输电系统的性能和优化方法，以提升电力传输效率和稳定性。
一、直流输电系统的基本原理与构成直流输电系统是一种将交流电源通过整流设备转换为直流电源，再经过逆变器转换为交流电源传输的系统。
其基本原理是利用直流电的特性，避免了交流电在输电过程中产生的功率损耗，提高了电能的传输效率。
直流输电系统主要由四个部分组成：直流电源、整流设备、逆变器和输电线路。
直流电源是直流输电系统的核心，可以是直流发电机、光伏电池或储能装置。
整流设备负责将交流电转换为直流电，一般采用半控或全控整流装置。
逆变器则将直流电转换为交流电，以满足不同负载的需求。
输电线路负责将电能传输至各个接受点。
二、直流输电系统建模直流输电系统建模是分析和研究直流输电系统的关键步骤。
建模的目的是用数学方程和理论模型描述直流输电系统的运行规律和特性，以便进行系统性能评估和优化。
在直流输电系统建模中，一般采用基于分布参数的电路模型。
通过对直流输电系统进行电流、电压和功率的分析，可以建立系统的节点矩阵方程。
根据节点矩阵方程，可以计算各个节点的电压和功率，进而评估系统的稳定性和传输能力。
三、直流输电系统分析直流输电系统分析是对建立好的直流输电系统模型进行性能评估和优化的过程。
分析的目标是通过对系统的数学模型进行求解，得出系统在不同工况下的电压、电流和功率等参数，以便对系统进行性能评估和优化。
1. 稳定性分析：稳定性是直流输电系统运行的一个重要指标。
通过对系统模型进行稳定性分析，可以评估系统在电压偏差、电流峰值和功率波动等异常情况下的运行状况。
根据分析结果，可以确定系统的稳定性，并制定相应的控制策略。
2. 电压降分析：电压降是指直流输电系统中输电线路中电压的降低。
《直流输电原理》题库一、填空题1.直流输电工程的系统可分为两端（或端对端）直流输电系统和多端直流输电系统两大类。
2.两端直流输电系统的构成主要有整流站、逆变站和直流输电线路三部分。
3.两端直流输电系统可分为单极系统、双极系统和背靠背直流输电系统三种类型。
4.单极系统的接线方式有单极大地回线方式和单极金属回线方式两种。
5.双极系统的接线方式可分为双极两端中性点接地接线方式、双极一端中性点接地接线方式和双极金属中线接线方式三种类型。
6.背靠背直流系统是输电线路长度为零的两端直流输电系统。
7.直流输电不存在交流输电的稳定性问题,有利于远距离大容量送电。
8.目前工程上所采用的基本换流单元有6脉动换流单元和12脉动换流单元两种。
9.12脉动换流器由两个交流侧电压相位差30°的6脉动换流器所组成。
10.6脉动换流器在交流侧和直流侧分别产生6K±1次和6K次特征谐波。
12脉动换流器在交流侧和直流侧分别产生12K±1次和12K次特征谐波。
11.为了得到换流变压器阀侧绕组的电压相位差30°，其阀侧绕组的接线方式必须一个为星形接线，另一个为三角形接线。
12.中国第一项直流输电工程是舟山直流输电工程。
13.整流器α角可能的工作范围是0＜α＜90°，α角的最小值为5°。
14.α＜90°时,直流输出电压为正值,换流器工作在整流工况；α=90°时, 直流输出电为零,称为零功率工况；α＞90°时,直流输出电压为负值，换流器则工作在逆变工况。
15.直流输电控制系统的六个等级是：换流阀控制级、单独控制级、换流器控制级、极控制级、双极控制级和系统控制级.16.换流器触发相位控制有等触发角控制和等相位间隔控制两种控制方式。
17.直流输电的换流器是采用一个或多个三相桥式换流电路（也称6脉动换流器)串联构成。
其中，6脉动换流器的直流电压，在一个工频周期内有6段正弦波电压，每段60°。
