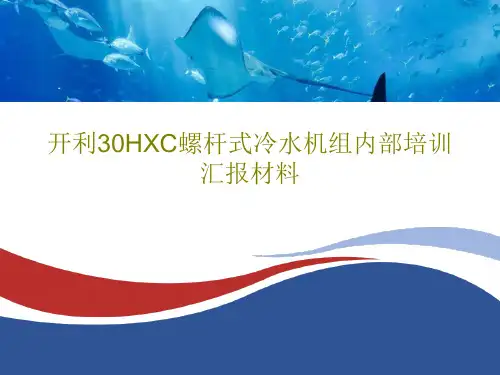

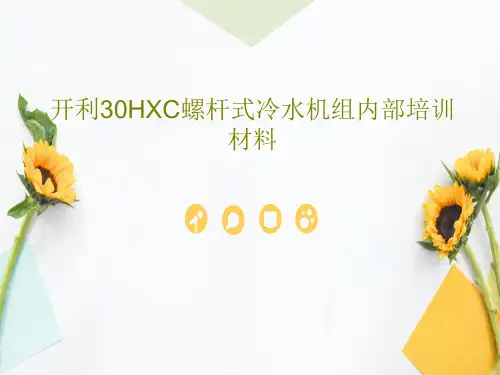

开利30HXC螺杆式冷水机组内部培训材料.
- 格式:ppt
- 大小:1.31 MB
- 文档页数:73
开利30HXC螺杆冷水机组操作规程汇总一、安全操作规程1.操作人员必须经过正规培训,了解机组的操作原理和安全注意事项,且持有相关操作证书。
2.在使用机组前,必须进行安全检查,确保机组不会引发任何安全隐患。
3.在操作机组时,必须穿戴好防护设备,如安全帽、安全鞋等。
4.不允许任何非授权人员接近或者操作机组。
5.在操作机组期间,必须保持机房的通风良好,避免因机组运行而导致的高温问题。
二、日常操作规程1.在操作机组时,必须根据机组运行手册中的操作步骤进行操作。
2.在运行机组前,必须检查机组的开关状态,确保机组处于停止状态。
3.在启动机组之前,必须检查机组的冷却水和润滑油的供应情况。
4.在启动机组之后,必须根据机组的运行状态进行调整,确保机组正常运行。
5.在运行机组期间,必须监测机组的运行参数,如冷却水温度、压力等,并及时调整。
6.如果机组出现异常情况,如冷却水温度过高或者压力异常等,必须立即停止机组,并通知相关人员进行处理。
7.在停止机组时,必须按照机组运行手册中的步骤进行停止。
三、维护保养规程1.在机组停机时,必须进行日常的维护保养工作,如润滑油更换、清洁机组等。
2.润滑油必须按照机组运行手册要求进行更换,确保油品的清洁和质量。
3.机组的冷却水必须定期更换,以确保水质清洁,避免对机组运行产生不利影响。
4.定期检查机组的电气系统,确保电气设备的正常运行。
5.定期检查机组的冷凝器、蒸发器和压缩机等部件的排水系统,确保系统畅通。
6.定期检查机组的传感器和控制阀门等,确保其正常工作。
7.定期进行机组的安全检查,确保机组的安全装置有效可靠。
四、故障处理规程1.在发现机组有故障时,必须及时停机,并进行故障排除。
2.在检修机组时,必须按照机组的维修手册进行操作。
3.如果无法自行排除故障,必须及时通知供应商或者维修人员进行处理。
4.在修理机组时,必须确保电源和润滑油的切断,并采取相应的安全保护措施。
5.在修理机组后,必须进行检测和试运行,确保机组正常运行。
警告一:30HXC机组只能使用HFC-134a工质,请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。
警告二:30HXC机组只能使用本公司特定的润滑油,千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。
警告三:电源不正常或不平衡电压会导致机组报警.如果机组电压的3相不平衡超过2%,或电流的不平衡超过10%,请立即和你当地的电力部门联系,并且保证机组处于停机状态,直到这种情况得到改善。
(电源必须符合机组的铭牌上的标定值。
电压必须在给定的电气数据范围内。
具体的接线见图示)1.启/停控制1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制(控制状态)·当前机组(本地控制模式)·通过用户提供的触点信号进行远程遥控(遥控模式)·通过CCN进行远程遥控(CCN模式)1—2 主面板有一个启动/停止按钮,它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。
这些运行方式如下表所描述。
此启动/停止按钮可用来选择以下运行方式:运行方式4位数字显示描述LOFF 本地关。
机组在本地模式下关机L—On 本地开。
机组在本地模式下准许启动L—Sc* 本地开-定时器控制.机组处于本地运行模式.如果该时期是占用状态,机组就允许启动。
如果机组的运行定时器程序是空闭的,机组会保持关闭状态直到下一个占用时期。
CCN*开利舒适网络工作在CCN命令下rEM* 遥控机组由外部遥控触点进行控制。
MAST*主机启动:用于主/从机组控制功能激活注:*号表示仅在设置要求后显示1-3 在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。
在适当的情况下,机组控制系统可对冷水泵、冷却水泵实现自动启/停,而无须再添加任何副电路板。
下列例子中,机组处于停止状态,用户将以本地模式启动机组.按键操作第一区显示第二区显示按住启动/停止按钮至少4秒 C LOFF按住启动/停止选择按钮,有效的运行模式将逐个显示直至放开按钮 CrEM L—OnL-ScCCn当需要的运行模式显示后(此处为L—On)放开启动/停止按钮,第1区中闪烁的“C”表示控制器正等待确认 C L—On按下确认键确认运行模式已选择(此处为L-On)第1区中显示“t”表示已选择了运行模式。
警告一:30HXC机组只能使用HFC-134a工质,请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。
警告二:30HXC机组只能使用本公司特定的润滑油,千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。
警告三:电源不正常或不平衡电压会导致机组报警。
如果机组电压的3相不平衡超过2%,或电流的不平衡超过10%,请立即和你当地的电力部门联系,并且保证机组处于停机状态,直到这种情况得到改善。
(电源必须符合机组的铭牌上的标定值。
电压必须在给定的电气数据范围内。
具体的接线见图示)1.启/停控制1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制(控制状态)·当前机组(本地控制模式)·通过用户提供的触点信号进行远程遥控(遥控模式)·通过CCN进行远程遥控(CCN模式)1-2 主面板有一个启动/停止按钮,它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。
这些运行方式如下表所描述。
此启动/停止按钮可用来选择以下运行方式:运行方式4位数字显示描述LOFF 本地关。
机组在本地模式下关机L-On 本地开。
机组在本地模式下准许启动L-Sc* 本地开-定时器控制。
机组处于本地运行模式。
如果该时期是占用状态,机组就允许启动。
如果机组的运行定时器程序是空闭的,机组会保持关闭状态直到下一个占用时期。
CCN* 开利舒适网络工作在CCN命令下rEM* 遥控机组由外部遥控触点进行控制。
MAST* 主机启动:用于主/从机组控制功能激活注:*号表示仅在设置要求后显示1-3 在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。
在适当的情况下,机组控制系统可对冷水泵、冷却水泵实现自动启/停,而无须再添加任何副电路板。
下列例子中,机组处于停止状态,用户将以本地模式启动机组。
按键操作第一区显示第二区显示按住启动/停止按钮至少4秒 C LOFF按住启动/停止选择按钮,有效的运行模式将逐个显示直至放开按钮 CrEM L-OnL-ScCCn当需要的运行模式显示后(此处为L-On)放开启动/停止按钮,第1区中闪烁的“C”表示控制器正等待确认 C L-On按下确认键确认运行模式已选择(此处为L-On)第1区中显示“t”表示已选择了运行模式。
开利30HXC螺杆冷水机组操作规程警告一:30HXC机组只能使用HFC-134a工质,请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。
警告二:30HXC机组只能使用本公司特定的润滑油,千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。
警告三:电源不正常或不平衡电压会导致机组报警。
如果机组电压的3相不平衡超过2%,或电流的不平衡超过10%,请立即和你当地的电力部门联系,并且保证机组处于停机状态,直到这种情况得到改善。
(电源必须符合机组的铭牌上的标定值。
电压必须在给定的电气数据范围内。
具体的接线见图示)1.启/停控制1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制(控制状态)·当前机组(本地控制模式)·通过用户提供的触点信号进行远程遥控(遥控模式)·通过CCN进行远程遥控(CCN模式)1-2 主面板有一个启动/停止按钮,它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。
这些运行方式如下表所描述。
此启动/停止按钮可用来选择以下运行方式:运行方式4位数字显示描述LOFF 本地关。
机组在本地模式下关机L-On 本地开。
机组在本地模式下准许启动L-Sc* 本地开-定时器控制。
机组处于本地运行模式。
如果该时期是占用状态,机组就允许启动。
如果机组的运行定时器程序是空闭的,机组会保持关闭状态直到下一个占用时期。
CCN* 开利舒适网络工作在CCN命令下rEM* 遥控机组由外部遥控触点进行控制。
MAST* 主机启动:用于主/从机组控制功能激活注:*号表示仅在设置要求后显示1-3 在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。
在适当的情况下,机组控制系统可对冷水泵、冷却水泵实现自动启/停,而无须再添加任何副电路板。
下列例子中,机组处于停止状态,用户将以本地模式启动机组。
按键操作第一区显示第二区显示按住启动/停止按钮至少4秒C LOFF按住启动/停止选择按钮,有效的运行模式将逐个显示直至放开按钮CrEML-OnL-ScCCn当需要的运行模式显示后(此处为L-C L-OnOn )放开启动/停止按钮,第1区中闪烁的“C”表示控制器正等待确认t L-On按下确认键确认运行模式已选择(此处为L-On)第1区中显示“t”表示已选择了运行模式。
