开利螺杆式冷水机组

酒店开利螺杆冷水机组开机机关机顺序及方法开机前检查①检查电源电压380V（±10%）②检查冷冻水水压0.5MPa-0.6Mpa③检查冷却塔水位45cm-55cm之间④检查冷冻泵4#、5#、6#、8#、9#进出口阀门开启状态为开启⑤检查冷却泵4#、5#、6#进出口阀门开启状态为开启⑥检查将要开启的1#或2#螺杆冷水机组的冷冻水机冷却水手动阀门及电动阀门为开启状态启动主机1、先启动冷冻泵4#、5#、8#、9#，为冷冻水的一次循环泵及二次循环泵，并观察主机进出水压力（冷冻进水0.65Mpa，冷冻出水0.55Mpa）2、再开启4#冷却循环泵，并观察主机进出水压力（冷却进水0.15Mpa，冷却出水0.1Mpa）3、启动主机长按启停按钮不放至显示屏上闪烁至本地可启动时，按一下确认键，等待主机自检完成后启动压缩机（大约2分钟），运行中调整控制1、压缩机启动后小黄灯亮，按一下小黄灯旁边的左上键，观察压缩机排气压力，若低于600，需要关小主机冷却电动阀，减少水流量，提高排气压力，使排气压力控制在600-900之间。

2、观察冷却水进出水温度（操作面板红色的两个键），进水温度控制在24-25度之间，出水温度控制在28-30度之间，进水温度在23度时把冷却塔风扇1#和4#-1高速开启，调整至冷却水进出水温差在4度左右，把冷却泵5#或者6#开启一台，主机的冷却水进水电动阀全开，大约50分钟后，冷却水温回落至进水23度，出水26度左右时关闭5#或者6#冷却泵，并关闭冷却塔风扇4#-1关机1、需要关闭主机时按一下主机控制面板上的启停按钮，等待压缩机停止运行后，等待2分钟的稀释时间，关闭冷却泵机冷却风扇。

2、等待冷冻循环泵循环至冷冻水出水温度升至16度时关闭冷冻循环泵2016/8/24。

开利螺杆式冷水机组简介开利螺杆式冷水机组是一种常见的空调设备，广泛应用于办公楼、商场、酒店、工厂等场所。

本文将介绍开利螺杆式冷水机组的工作原理、特点以及维护保养等相关内容。

工作原理开利螺杆式冷水机组主要由压缩机、冷凝器、膨胀阀和蒸发器等组成。

工作过程如下：1.压缩机：将低温低压的制冷剂吸入，经过压缩使其温度和压力升高，产生高温高压的气体。

2.冷凝器：将高温高压的气体通过传热，将热量释放到外部环境中，使气体冷却并转化为高压液体。

3.膨胀阀：通过控制制冷剂的流量，使压力降低，从而实现制冷效果。

4.蒸发器：接收低温低压的制冷剂，通过与冷藏空间中的热量交换，将热量吸收，使空气冷却。

特点开利螺杆式冷水机组具有以下特点：1.高效节能：采用螺杆式压缩机，具有高效节能的特点，可大大降低能耗。

2.稳定可靠：采用高品质的制冷元件和控制系统，具有稳定可靠的运行性能。

3.调节范围广：可根据实际需要对制冷剂的流量进行调节，满足不同环境要求。

4.噪音低：使用先进的隔音技术，在运行时噪音较低，不会对周围环境产生较大影响。

5.易于维护：采用模块化设计，维护保养更加便捷，可大大减少机组停机维修时间。

维护保养为了确保开利螺杆式冷水机组的正常运行，需要进行定期的维护保养工作：1.清洁冷凝器和蒸发器：定期清洗冷凝器和蒸发器表面的灰尘和污垢，保证热量传递的效果，防止制冷效果下降。

2.检查制冷剂压力：定期检查制冷剂的压力，确保运行在正常范围内。

如有异常，需及时调整。

3.检查电气部件：定期检查电气部件的接线是否松动，是否有损坏现象。

及时更换或修复遇到的故障。

4.注油和更换滤芯：定期对机组进行注油，确保润滑系统的正常运行。

同时，注意更换滤芯，防止污染进入系统。

总结开利螺杆式冷水机组是一种功能强大、高效节能的空调设备。

它的工作原理简单明了，通过压缩机、冷凝器、膨胀阀和蒸发器等组件协同工作，实现将热量从室内移走的效果。

同时，开利螺杆式冷水机组具有稳定可靠、节能环保等特点，并且维护保养相对简单，可大大延长设备的使用寿命。

严格测试品质可靠３０ＸＡ是开利整合全球技术资源历时数年研制而成，巨大的研发投入和对产品质量的苛求成就了今日产品的高度可靠。

３０ＸＡ机组的可靠品质不仅是开利专业研发的成果，更是按照全球标准生产流程控制产品质量的成果。

从设计到运输、从安装调试到日常运行，３０ＸＡ机组将呈现出一流品质的表现。

－　每一个系统部件均在专业实验室内进行了实验验证。

－　数十台样机在全球各种极端气候条件下进行了运转试验。

（耐风沙、耐腐蚀及极限温度）－　３０ＸＡ机组在军工标准的振动平台上进行了模拟运输测试。

Ｐ－３０ＸＡ－０６０５－０２（Ｌ）ｗｗｗ．ｃａｒｒｉｅｒ．ｃｏｍ．ｃｎ３０ＸＡ技术参数表螺杆式风冷冷水机组30X A动力 效率先锋滑阀连续无级卸载安装简单操作便捷人性化设计节省安装检修时间一体化设计的内置式水力模块（选项），包含了水泵、过滤器、膨胀水箱、流量开关、流量调节阀等所有必要水力组件，且出厂前已完成所有水力组件的安装测试，运输至工地现场后只需简单地连接水管，接通电源即可投入使用。

这意味着用户安装时间、安装费用的大幅节省。

专为风冷冷水机组优化设计的Ｐｒｏ－Ｄｉａｌｏｇ　Ｐｌｕｓ微电脑控制系统，将简单快捷的操作与先进复杂的中央空调控制理念完美结合。

该系统实时监控机组的所有运行参数和安全装置，精确管理压缩机、电子膨胀阀、风扇以及水泵（内置水力模块选项）在最佳的能量利用效率下运行。

压缩机被安装于滑轨上以方便于现场检修，从而减少设备停机维护时间，为用户提供更多人性化服务。

微电脑控制操作更简单一体化设计帮您轻松搞定３０ＸＡ。

开利30HXC螺杆冷水机组操作规程警告一：30HXC机组只能使用HFC-134a工质，请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。

警告二：30HXC机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。

警告三:电源不正常或不平衡电压会导致机组报警。

如果机组电压的3相不平衡超过2%，或电流的不平衡超过10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得到改善。

（电源必须符合机组的铭牌上的标定值。

电压必须在给定的电气数据范围内。

具体的接线见图示）1．启/停控制1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制（控制状态）·当前机组（本地控制模式）·通过用户提供的触点信号进行远程遥控（遥控模式）·通过CCN进行远程遥控（CCN模式）1-2 主面板有一个启动/停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。

这些运行方式如下表所描述。

此启动/停止按钮可用来选择以下运行方式：注：*号表示仅在设置要求后显示1-3 在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。

在适当的情况下，机组控制系统可对冷水泵、冷却水泵实现自动启/停，而无须再添加任何副电路板。

当机组启动时，控制系统首先激活油泵，以便压缩机启动时能有足够的润滑。

如果油泵能建立起足够的油压，压缩机就能顺利启动。

一旦压缩机开始运行，油泵将停止运行。

如果油泵始终不能建立起足够的油压，控制系统将产生一个报警信息。

1-4 在本地模式下停车机组可以在任何时候通过按启动/停止按钮，在本地模式下停车。

2．主面板从主面板可以看到PD4所有数据和实现所有控制功能。

包括：第1区：一个两位数码显示表明所选的项号。

第2区：一个四位数码显示表明所选项的内容。

第3区：由LED指示灯和按纽组成，用于机组开停，菜单选择，菜单项选择和改变数值。

开利30HXC螺杆冷水机组操作规程警告一：30HXC机组只能使用HFC-134a工质，请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。

警告二：30HXC机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。

警告三:电源不正常或不平衡电压会导致机组报警。

如果机组电压的3相不平衡超过2%，或电流的不平衡超过10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得到改善。

（电源必须符合机组的铭牌上的标定值。

电压必须在给定的电气数据范围内。

具体的接线见图示）1．启/停控制1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制（控制状态）·当前机组（本地控制模式）·通过用户提供的触点信号进行远程遥控（遥控模式）·通过CCN进行远程遥控（CCN模式）1-2 主面板有一个启动/停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。

这些运行方式如下表所描述。

此启动/停止按钮可用来选择以下运行方式：注：*号表示仅在设置要求后显示1-3 在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。

在适当的情况下，机组控制系统可对冷水泵、冷却水泵实现自动启/停，而无须再添加任何副电路板。

按键操作第一区显示第二区显示按住启动/停止按钮至少4秒C LOFF按住启动/停止选择按钮，有效的运行模式将逐个显示直至放开按钮CrEML-OnL-ScCCn当需要的运行模式显示后（此处为L-On）放开启动/停止按钮，第1区中闪烁的“C”表示控制器正等待确认C L-On按下确认键确认运行模式已选择（此处为L-On）第1区中显示“t”表示已选择了运行模式。

如确认键按得不够快，控制器将退出更改环境仍使用原来运行模式t L-On当机组启动时，控制系统首先激活油泵，以便压缩机启动时能有足够的润滑。

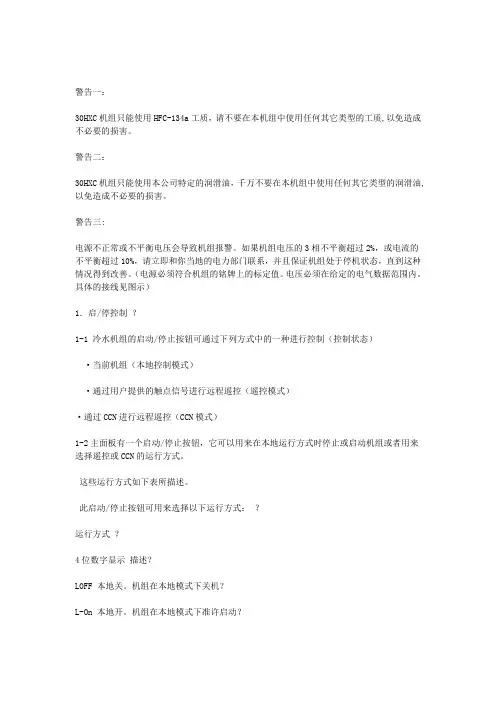

警告一：30HXC机组只能使用HFC-134a工质，请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。

警告二：30HXC机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。

警告三:电源不正常或不平衡电压会导致机组报警。

如果机组电压的3相不平衡超过2%，或电流的不平衡超过10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得到改善。

（电源必须符合机组的铭牌上的标定值。

电压必须在给定的电气数据范围内。

具体的接线见图示）1．启/停控制？1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制（控制状态）·当前机组（本地控制模式）·通过用户提供的触点信号进行远程遥控（遥控模式）·通过CCN进行远程遥控（CCN模式）1-2主面板有一个启动/停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。

这些运行方式如下表所描述。

此启动/停止按钮可用来选择以下运行方式：？运行方式？4位数字显示描述？LOFF 本地关。

机组在本地模式下关机？L-On 本地开。

机组在本地模式下准许启动？L-Sc* 本地开-定时器控制。

机组处于本地运行模式。

如果该时期是占用状态，机组就允许启动。

如果机组的运行定时器程序是空闭的，机组会保持关闭状态直到下一个占用时期。

？CCN* 开利舒适网络工作在CCN命令下？rEM* 遥控机组由外部遥控触点进行控制。

？MAST* 主机启动：用于主/从机组控制功能激活？注：*号表示仅在设置要求后显示1-3在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。

在适当的情况下，机组控制系统可对冷水泵、冷却水泵实现自动启/停，而无须再添加任何副电路板。

下列例子中，机组处于停止状态，用户将以本地模式启动机组。

按键操作第一区显示第二区显示？按住启动/停止按钮至少4秒C LOFF？按住启动/停止选择按钮，有效的运行模式将逐个显示直至放开按钮CrEM L-OnL-ScCCn？当需要的运行模式显示后（此处为L-On）放开启动/停止按钮，第1区中闪烁的“C”表示控制器正等待确认C L-On？按下确认键确认运行模式已选择（此处为L-On）第1区中显示“t”表示已选择了运行模式。

01474~1715kW名义制冷量（kW ）水冷螺杆式冷水机组开利产品序号30XW 0552注：1、机组水侧标准设计压力为1.0MPa 。

2、A/B 回路电源单独进线。

3、蒸发器、冷凝器两流程设计。

压缩机蒸发器冷凝器电机外形尺寸型号名义制冷量最小冷量机组重量（含冷媒和包装箱）运行重量回路A回路B进、出水 温度流量水压降进出口径进、出水 温度流量水压降进出口径电源回路额定输入功率额定工况电流最大工况电流（星/三角）最大启动电流长宽高kW USRT %数量数量˚C m 3/h kPa Dg ˚C m 3/h kPa Dg kW A A A kg kg mm mm mm30XW 04520552070208521002115213521452150216621702474539709829100911351305143815081649171513515320223628732337140942946948815151515888888811111111111----111111112/78192122142173195224247259283294384850637172808189707512512515015015020020020020020020030/35961101441682052292632903053333464759594459487269764245125125150200200200200200200200200 380V-3Ph-50Hz 380V-3Ph-50Hz (一路进线）(两路进线）A A A A A B A B A B A B A B A B A B 871021321529988102102128103128128141128152141152152149176228260168149176176218176218218240218260240260260228255335370255228255255310255310310335310370335370370393393558558393393393393558393558558558558558558558558294630323770395854545781716476477664883888532580266634863711516155536995754975668938895327462746305627804008400846954695469547604760970970111910851050105011881231123119651965169316931849190018461896206420642064153715370230XW 高效螺杆式冷水机组是开利最新推出的产品，汇集了无氯制冷剂HFC-134a ，新一代高性能双螺杆压缩机，新一代Pro-Dialog 中文触摸屏微电脑控制等最新科技成就，具有结构紧凑、高可靠性、易维护、低运行成本等特点。

警告一：30HXC机组只能使用HFC-134a工质，请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。

警告二：30HXC机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。

警告三:电源不正常或不平衡电压会导致机组报警。

如果机组电压的3相不平衡超过2%，或电流的不平衡超过10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得到改善。

（电源必须符合机组的铭牌上的标定值。

电压必须在给定的电气数据范围内。

具体的接线见图示）1．启/停控制1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制（控制状态）·当前机组（本地控制模式）·通过用户提供的触点信号进行远程遥控（遥控模式）·通过CCN进行远程遥控（CCN模式）1-2 主面板有一个启动/停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。

这些运行方式如下表所描述。

此启动/停止按钮可用来选择以下运行方式：运行方式4位数字显示描述LOFF 本地关。

机组在本地模式下关机L-On 本地开。

机组在本地模式下准许启动L-Sc* 本地开-定时器控制。

机组处于本地运行模式。

如果该时期是占用状态，机组就允许启动。

如果机组的运行定时器程序是空闭的，机组会保持关闭状态直到下一个占用时期。

CCN* 开利舒适网络工作在CCN命令下rEM* 遥控机组由外部遥控触点进行控制。

MAST* 主机启动：用于主/从机组控制功能激活注：*号表示仅在设置要求后显示1-3 在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。

在适当的情况下，机组控制系统可对冷水泵、冷却水泵实现自动启/停，而无须再添加任何副电路板。

下列例子中，机组处于停止状态，用户将以本地模式启动机组。

按键操作第一区显示第二区显示按住启动/停止按钮至少4秒 C LOFF按住启动/停止选择按钮，有效的运行模式将逐个显示直至放开按钮 CrEM L-OnL-ScCCn当需要的运行模式显示后（此处为L-On）放开启动/停止按钮，第1区中闪烁的“C”表示控制器正等待确认 C L-On按下确认键确认运行模式已选择（此处为L-On）第1区中显示“t”表示已选择了运行模式。

警告一：30HXC机组只能使用HFC-134a工质，请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。

警告二：30HXC机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。

警告三:电源不正常或不平衡电压会导致机组报警。

如果机组电压的3相不平衡超过2%，或电流的不平衡超过10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得到改善。

（电源必须符合机组的铭牌上的标定值。

电压必须在给定的电气数据范围内。

具体的接线见图示）1．启/停控制1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制（控制状态）·当前机组（本地控制模式）·通过用户提供的触点信号进行远程遥控（遥控模式）·通过CCN进行远程遥控（CCN模式）1-2 主面板有一个启动/停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。

这些运行方式如下表所描述。

此启动/停止按钮可用来选择以下运行方式：运行方式4位数字显示描述LOFF 本地关。

机组在本地模式下关机L-On 本地开。

机组在本地模式下准许启动L-Sc* 本地开-定时器控制。

机组处于本地运行模式。

如果该时期是占用状态，机组就允许启动。

如果机组的运行定时器程序是空闭的，机组会保持关闭状态直到下一个占用时期。

CCN* 开利舒适网络工作在CCN命令下rEM* 遥控机组由外部遥控触点进行控制。

MAST* 主机启动：用于主/从机组控制功能激活注：*号表示仅在设置要求后显示1-3 在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。

在适当的情况下，机组控制系统可对冷水泵、冷却水泵实现自动启/停，而无须再添加任何副电路板。

下列例子中，机组处于停止状态，用户将以本地模式启动机组。

按键操作第一区显示第二区显示按住启动/停止按钮至少4秒 C LOFF按住启动/停止选择按钮，有效的运行模式将逐个显示直至放开按钮 CrEM L-OnL-ScCCn当需要的运行模式显示后（此处为L-On）放开启动/停止按钮，第1区中闪烁的“C”表示控制器正等待确认 C L-On按下确认键确认运行模式已选择（此处为L-On）第1区中显示“t”表示已选择了运行模式。

01制冷量329~1355kW 110B130B165B 200B 250B 300B 350B 400B 3294555746868751027120413663040506075901051203666881010401919211414101012222222----112212/7577899118150177207235654550666673747510012512512515015020020030/3569951201431822142512846383776968596869125125125125200200200200380V-3Ph-50Hz 7198122144186217256288134172214253218/108254/127225/225253/253328314374465443/288510/351443/443510/510789010213010712090110----7580109137192924462520295742584378505552232089258926853153461847385518568625562988298829883512351240214021980980980980101510151015101519101816181619212060206021122112型 号名义制冷量压缩机蒸发器冷凝器电机外形尺寸机组重量（含冷媒）运行重量冷量调节档数最小冷量长宽高回路A回路B （星/三角）最大启动电流HFC-134a 充注量回路A 回路B 进、出水温度流量水压降进出口径进、出水温度流量水压降进出口径电源输入功率额定工况电流30HXY30HXC kW 104kcal/h %数量数量°C m 3/h kPa Dg °C m 3/h kPa Dg kW A A kg kgkgkgmmmmmm 注 1. 机组水侧标准设计压力为1.0MPa 。

474~1715kW名义制冷量（kW ）水冷螺杆式冷水机组开利产品序号30XW 0552注：1、机组水侧标准设计压力为1.0MPa 。

2、A/B 回路电源单独进线。

3、蒸发器、冷凝器两流程设计。

压缩机蒸发器冷凝器电机外形尺寸型号名义制冷量最小冷量机组重量（含冷媒和包装箱）运行重量回路A回路B进、出水 温度流量水压降进出口径进、出水 温度流量水压降进出口径电源回路额定输入功率额定工况电流最大工况电流（星/三角）最大启动电流长宽高kW USRT %数量数量˚C m 3/h kPa Dg ˚C m 3/h kPa Dg kW A A A kg kg mm mm mm30XW 04520552070208521002115213521452150216621702474539709829100911351305143815081649171513515320223628732337140942946948815151515888888811111111111----111111112/78192122142173195224247259283294384850637172808189707512512515015015020020020020020020030/35961101441682052292632903053333464759594459487269764245125125150200200200200200200200200 380V-3Ph-50Hz 380V-3Ph-50Hz (一路进线）(两路进线）A A A A A B A B A B A B A B A B A B 8710213215299881021021281031281281411281521411521521491762282601681491761762181762182182402182602402602602282553353702552282552553102553103103353103703353703703933935585583933933933935583935585585585585585585585582946303237703958545457817164764776648838885325802666348637115161555369957549756689388953274627463056278040084008469546954695476047609709701119108510501050118812311231196519651693169318491900184618962064206420641537153730XW高效螺杆式冷水机组是开利最新推出的产品，汇集了无氯制冷剂HFC-134a，新一代高性能双螺杆压缩机，新一代Pro-Dialog中文触摸屏微电脑控制等最新科技成就，具有结构紧凑、高可靠性、易维护、低运行成本等特点。

开利中央空调30HXY/HXC螺杆式冷水机组才用HFC-134a制冷工质，完全无氯新结构的半封闭螺杆压缩机，可靠耐用强化传热管的满液体式换热器，传热效率高冷凝器内置二级分油器，分油效果佳电子膨胀阀控制灵敏，部分负荷效率高30HXC采用双回路设计，运行维护方便可靠PRO-DIALOG控制功能强大，操作方便机组结构紧凑，可方便通过标准门框通道最新噪声装置静音箱，有效降低运行噪声制冷量：335 ~ 1392 (kW) 制冷剂：R134a19XR 离心式冷水机组● 专为HFC-134a无氯制冷剂设计，机组达到高效率● 高效单级压缩机，运动部件少，机组可靠性高● 机组采用开利最新的超高效传热管，换热性能佳● 换热器针对中国水质情况专门设计制造，机组适应性强● 开利专利的AccuMeter流量调节系统，保证机组具优越的部分负荷性能● 中文显示PIC ⅡICVC控制系统，操作简便，运行可靠● 非机载启动柜具有多项电气保护，更适合国情，机组运行可靠● PIC ⅡICVC控制系统可与开利舒适空调网络CCN接口进行集中群控19XR-380V 19XR-6KV/10KV 19XRV-380V(变频)19RD-10KV制冷量：1055~5274KW 制冷量：3164~5274KW 制冷量：1055~3762KW制冷量：10548KW30HK 活塞式冷水机组机组技术成熟、性能可靠釆用开利06E王牌压缩机双制冷剂回路多机头设计、调节灵活、系统可靠具有压缩机运转时间均衡功能釆用高效传热管换热器具有多项安全保护功能安装快捷、操作简单30RH 涡旋式风冷冷水机组 A系列● 新型高效涡旋式压缩机，仅三个运动部件，运转宁静可靠● 世界首台专为HFC-407C优化设计的风冷热泵机组，经济节能与环境优先兼顾● 充分利用HFC-407C非共沸性的逆流式钎焊板式换热器，效率不打折扣● 开利专利第三代“飞鸟”风扇，双速风机电机，实现超静运行● 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省● 专利平衡/节能器彻底解决了制冷/制热模式对制冷剂量需求的不同● 运行工况范围宽广：-10~46℃● 接风管型机组30RYH040A,风机余压150Pa● 选项：双泵、高扬程泵等30RH040A~160A制冷量：38.3~142.0KW制热量：39.2~160.0KW30RB 涡旋式风冷冷水机组“杰作“系列● 开利二十一世纪全球同步推出的专为无氯冷媒HFC410A设计的风冷冷水机组● 新型高效涡旋式压缩机，运转宁静可靠● 开利专利第四代“飞鸟“低噪声风扇，实现超宁静运行● 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省● Pro-dialog Plus微电脑控制系统功能强大，操作方便● 电子膨胀阀控制精确，部分负荷效率高● 选项：低扬程/高扬程/超高扬程水力模块、低噪声/超低噪声、低环境温度运行（0~-20℃）、100%热回收、直接膨胀式免费取冷、低温机组等（具体发布时间请与开利各地销售代表联系）30RB162G~802G制冷量：164~783KW30XA 螺杆式风冷冷水机组专为无氯制冷剂HFC—134a设计的风冷冷水机组、满负荷制冷效率高达3.2新型06T双螺杆压缩机、专利的转子外形设计、滑阀无级调节、无论满负荷还是部分负荷工况均可高效运转开利专利第四代“飞鸟TM”低噪声轴流风扇、运转宁静且大幅降低低频噪声的产生电子式膨胀阀控制精确灵敏、部分负荷效率高蒸发器釆用满液式设计、传热效率高、检修方便先进的Pro-dialog Plus自适应控制、大屏幕中文液晶触摸屏控制显示、功能强大、操作简便微管传热热冷凝器、传热效率更高同时耐腐蚀能力提升3.5倍，广泛适用于没海及都市环境内置式水力模块（选项），包括水泵、过滤器、膨胀水箱、安全阀、压力表、流量开关、流量调节阀等所有必要水力组件、安装简单快捷选项：压缩机静音箱、超低噪声、内置式水力模块等39XT高端组合式空调机组全新无冷桥箱体结构专利设计（专利号ZL03270350.3）60mmPU发泡面板，铝合金型材框架特殊结构双重门封条，漏风率达欧洲C级防冷桥性能达到欧洲TB1级别箱体保温性能达到T1级针对各类空调机组与末端，提供各种程度的控制系统方案通过通讯信号线，采集来自空调机组末端上的温度、湿度、阀门、风门开度等信号通过内置逻辑程序，控制阀门，风门开度，监控风机、过滤网状态，自动发出报警等送风量：2209 – 19809030RA/RH小型涡旋式风冷冷水(热泵)机组机组外形简洁紧凑，适合安装于各种狭小空间，如阳台等内置水循环系统所需的水力组件，包括三速水泵、膨胀水箱、水流开关等，现场安装轻松简单2.5HP-12HP全系列产品，专为中国用户设计，适用于60-300平方米的住宅和小型商业项目严格的质量控制保证制冷剂无泄漏-10C 到+46C全天候、全年候运行采用全封涡旋压缩机和专利设计的双速风机，同时获得宁静的运转环境和超越同伎的运转效率制冷量：6.7~ 29 kW 制热量：7.9~32 (kW)42CXM+38GL/YL多联卧式暗装风管机室内机高度仅220mm，节省层高，满足各种场合的安装需要室外机厚度仅300mm，占地面积小先进的“一拖多”技术，设计更灵活室内机可按使用要求选择搭配，型号齐全具有独立的冷媒回路，每台室内机可单独控制可广泛使用于个性化的居家住宅、办公室、商铺、娱乐等场所新型消声玻璃纤维保温材料，确保外表平整美观恶劣凝露工况下保温性能显著室内机组的水盘及保温板采用整体压模工艺，杜绝水盘漏水制冷量：2.5~ 11 kW 制热量：2.6~12 (kW)38RARH 高静压管道系统可靠耐用——来自开利尖端技术、机组保护功能齐全，全程质量控制，每道工序严格检测（如耐压强度，气检，负压气检等）使用方便——超薄设计，节省空间，超长冷媒接管设计，长达50米，高智能控制器，随意掌控温度节能高效——可引进新风，保持室内空气清新：设计独特，高效节能39CBF 组合式空调机组优化设计组件,根据客户要求,用选型软件选配最经济,最优化的功能组合针对各类空调机组与末端,提供各种程度的控制系统方案通过通迅信号线,釆集来自空调机组或末端上的温度、湿度、阀门、风门开度等信号，通过内置罗辑程序，控制阀门，风门开度，监控风机，过滤网状态，自动发出报警等获得欧洲标准（EUROVENT）认证。

开利中央空调30HXY/HXC螺杆式冷水机组采用HFC-134a制冷工质，完全无氯新结构的半封闭螺杆压缩机，可靠耐用强化传热管的满液体式换热器，传热效率高冷凝器内置二级分油器，分油效果佳电子膨胀阀控制灵敏，部分负荷效率高30HXC采用双回路设计，运行维护方便可靠PRO-DIALOG控制功能强大，操作方便机组结构紧凑，可方便通过标准门框通道最新噪声装置静音箱，有效降低运行噪声制冷量：335 ~ 1392 (kW) 制冷剂：R134a19XR 离心式冷水机组● 专为HFC-134a无氯制冷剂设计，机组达到高效率● 高效单级压缩机，运动部件少，机组可靠性高● 机组采用开利最新的超高效传热管，换热性能佳● 换热器针对中国水质情况专门设计制造，机组适应性强● 开利专利的AccuMeter流量调节系统，保证机组具优越的部分负荷性能● 中文显示PIC ⅡICVC控制系统，操作简便，运行可靠● 非机载启动柜具有多项电气保护，更适合国情，机组运行可靠● PIC ⅡICVC控制系统可与开利舒适空调网络CCN接口进行集中群控19XR-380V 19XR-6KV/10KV 19XRV-380V(变频)19RD-10KV制冷量：1055~5274KW 制冷量：3164~5274KW 制冷量：1055~3762KW制冷量：10548KW30HK 活塞式冷水机组机组技术成熟、性能可靠釆用开利06E王牌压缩机双制冷剂回路多机头设计、调节灵活、系统可靠具有压缩机运转时间均衡功能釆用高效传热管换热器具有多项安全保护功能安装快捷、操作简单30RH 涡旋式风冷冷水机组 A系列● 新型高效涡旋式压缩机，仅三个运动部件，运转宁静可靠● 世界首台专为HFC-407C优化设计的风冷热泵机组，经济节能与环境优先兼顾● 充分利用HFC-407C非共沸性的逆流式钎焊板式换热器，效率不打折扣● 开利专利第三代“飞鸟”风扇，双速风机电机，实现超静运行● 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省● 专利平衡/节能器彻底解决了制冷/制热模式对制冷剂量需求的不同● 运行工况范围宽广：-10~46℃● 接风管型机组30RYH040A,风机余压150Pa● 选项：双泵、高扬程泵等30RH040A~160A制冷量：38.3~142.0KW制热量：39.2~160.0KW30RB 涡旋式风冷冷水机组“杰作“系列● 开利二十一世纪全球同步推出的专为无氯冷媒HFC410A设计的风冷冷水机组● 新型高效涡旋式压缩机，运转宁静可靠● 开利专利第四代“飞鸟“低噪声风扇，实现超宁静运行● 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省● Pro-dialog Plus微电脑控制系统功能强大，操作方便● 电子膨胀阀控制精确，部分负荷效率高● 选项：低扬程/高扬程/超高扬程水力模块、低噪声/超低噪声、低环境温度运行（0~-20℃）、100%热回收、直接膨胀式免费取冷、低温机组等（具体发布时间请与开利各地销售代表联系）30RB162G~802G制冷量：164~783KW30XA 螺杆式风冷冷水机组专为无氯制冷剂HFC—134a设计的风冷冷水机组、满负荷制冷效率高达3.2新型06T双螺杆压缩机、专利的转子外形设计、滑阀无级调节、无论满负荷还是部分负荷工况均可高效运转开利专利第四代“飞鸟TM”低噪声轴流风扇、运转宁静且大幅降低低频噪声的产生电子式膨胀阀控制精确灵敏、部分负荷效率高蒸发器釆用满液式设计、传热效率高、检修方便先进的Pro-dialog Plus自适应控制、大屏幕中文液晶触摸屏控制显示、功能强大、操作简便微管传热热冷凝器、传热效率更高同时耐腐蚀能力提升3.5倍，广泛适用于没海及都市环境内置式水力模块（选项），包括水泵、过滤器、膨胀水箱、安全阀、压力表、流量开关、流量调节阀等所有必要水力组件、安装简单快捷选项：压缩机静音箱、超低噪声、内置式水力模块等39XT高端组合式空调机组全新无冷桥箱体结构专利设计（专利号ZL03270350.3）60mmPU发泡面板，铝合金型材框架特殊结构双重门封条，漏风率达欧洲C级防冷桥性能达到欧洲TB1级别箱体保温性能达到T1级针对各类空调机组与末端，提供各种程度的控制系统方案通过通讯信号线，采集来自空调机组末端上的温度、湿度、阀门、风门开度等信号通过内置逻辑程序，控制阀门，风门开度，监控风机、过滤网状态，自动发出报警等送风量：2209 – 19809030RA/RH小型涡旋式风冷冷水(热泵)机组机组外形简洁紧凑，适合安装于各种狭小空间，如阳台等内置水循环系统所需的水力组件，包括三速水泵、膨胀水箱、水流开关等，现场安装轻松简单2.5HP-12HP全系列产品，专为中国用户设计，适用于60-300平方米的住宅和小型商业项目严格的质量控制保证制冷剂无泄漏-10C 到+46C全天候、全年候运行采用全封涡旋压缩机和专利设计的双速风机，同时获得宁静的运转环境和超越同伎的运转效率制冷量：6.7~ 29 kW 制热量：7.9~32 (kW)42CXM+38GL/YL多联卧式暗装风管机室内机高度仅220mm，节省层高，满足各种场合的安装需要室外机厚度仅300mm，占地面积小先进的“一拖多”技术，设计更灵活室内机可按使用要求选择搭配，型号齐全具有独立的冷媒回路，每台室内机可单独控制可广泛使用于个性化的居家住宅、办公室、商铺、娱乐等场所新型消声玻璃纤维保温材料，确保外表平整美观恶劣凝露工况下保温性能显著室内机组的水盘及保温板采用整体压模工艺，杜绝水盘漏水制冷量：2.5~ 11 kW 制热量：2.6~12 (kW)38RARH 高静压管道系统可靠耐用——来自开利尖端技术、机组保护功能齐全，全程质量控制，每道工序严格检测（如耐压强度，气检，负压气检等）使用方便——超薄设计，节省空间，超长冷媒接管设计，长达50米，高智能控制器，随意掌控温度节能高效——可引进新风，保持室内空气清新：设计独特，高效节能39CBF 组合式空调机组优化设计组件,根据客户要求,用选型软件选配最经济,最优化的功能组合针对各类空调机组与末端,提供各种程度的控制系统方案通过通迅信号线,釆集来自空调机组或末端上的温度、湿度、阀门、风门开度等信号，通过内置罗辑程序，控制阀门，风门开度，监控风机，过滤网状态，自动发出报警等获得欧洲标准（EUROVENT）认证。

开利中央空调30HXY/HXC螺杆式冷水机组才用HFC-134a 制冷工质，完全无氯新结构的半封闭螺杆压缩机，可靠耐用强化传热管的满液体式换热器，传热效率高冷凝器内置二级分油器，分油效果佳电子膨胀阀控制灵敏，部分负荷效率高30HXC采用双回路设计，运行维护方便可靠PRO-DIALOG控制功能强大，操作方便机组结构紧凑，可方便通过标准门框通道最新噪声装置静音箱，有效降低运行噪声制冷量：335 ~ 1392 (kW) 制冷剂：R134a 19XR 离心式冷水机组• 专为HFC-134a 无氯制冷剂设计，机组达到高效率• 高效单级压缩机，运动部件少，机组可靠性高• 机组采用开利最新的超高效传热管，换热性能佳• 换热器针对中国水质情况专门设计制造，机组适应性强• 开利专利的AccuMeter 流量调节系统，保证机组具优越的部分负荷性能• 中文显示PIC Ⅱ ICVC 控制系统，操作简便，运行可靠• 非机载启动柜具有多项电气保护，更适合国情，机组运行可靠• PIC Ⅱ ICVC 控制系统可与开利舒适空调网络CCN接口进行集中群控19XR-380V 19XR-6KV/10KV 19XRV-380V(变频) 19RD-10KV制冷量：1055~5274KW 制冷量：3164~5274KW 制冷量：1055~3762KW 制冷量：10548KW30HK 活塞式冷水机组机组技术成熟、性能可靠釆用开利06E 王牌压缩机双制冷剂回路多机头设计、调节灵活、系统可靠具有压缩机运转时间均衡功能釆用高效传热管换热器具有多项安全保护功能安装快捷、操作简单30RH 涡旋式风冷冷水机组A 系列• 新型高效涡旋式压缩机，仅三个运动部件，运转宁静可靠• 世界首台专为HFC-407C优化设计的风冷热泵机组，经济节能与环境优先兼顾• 充分利用HFC-407C非共沸性的逆流式钎焊板式换热器，效率不打折扣• 开利专利第三代“飞鸟”风扇，双速风机电机，实现超静运行• 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省• 专利平衡/ 节能器彻底解决了制冷/ 制热模式对制冷剂量需求的不同• 运行工况范围宽广：- 10~46℃• 接风管型机组30RYH040A风, 机余压150Pa• 选项：双泵、高扬程泵等30RH040A~160A制冷量：38.3~142.0KW制热量：39.2~160.0KW30RB 涡旋式风冷冷水机组“杰作“系列• 开利二十一世纪全球同步推出的专为无氯冷媒HFC410A设计的风冷冷水机组• 新型高效涡旋式压缩机，运转宁静可靠• 开利专利第四代“飞鸟“低噪声风扇，实现超宁静运行• 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省• Pro -dialog Plus 微电脑控制系统功能强大，操作方便• 电子膨胀阀控制精确，部分负荷效率高• 选项：低扬程/ 高扬程/超高扬程水力模块、低噪声/ 超低噪声、低环境温度运行（0~- 20℃）、100%热回收、直接膨胀式免费取冷、低温机组等（具体发布时间请与开利各地销售代表联系）30RB162G~802G制冷量：164~783KW30XA 螺杆式风冷冷水机组专为无氯制冷剂HFC—134a 设计的风冷冷水机组、满负荷制冷效率高达 3.2新型06T 双螺杆压缩机、专利的转子外形设计、滑阀无级调节、无论满负荷还是部分负荷工况均可高效运转开利专利第四代“飞鸟TM”低噪声轴流风扇、运转宁静且大幅降低低频噪声的产生电子式膨胀阀控制精确灵敏、部分负荷效率高蒸发器釆用满液式设计、传热效率高、检修方便先进的Pro-dialog Plus 自适应控制、大屏幕中文液晶触摸屏控制显示、功能强大、操作简便微管传热热冷凝器、传热效率更高同时耐腐蚀能力提升 3.5 倍，广泛适用于没海及都市环境内置式水力模块（选项），包括水泵、过滤器、膨胀水箱、安全阀、压力表、流量开关、流量调节阀等所有必要水力组件、安装简单快捷选项：压缩机静音箱、超低噪声、内置式水力模块等39XT高端组合式空调机组全新无冷桥箱体结构专利设计（专利号ZL03270350.3 ）60mmPU发泡面板，铝合金型材框架特殊结构双重门封条，漏风率达欧洲 C 级防冷桥性能达到欧洲TB1 级别箱体保温性能达到T1 级针对各类空调机组与末端，提供各种程度的控制系统方案通过通讯信号线，采集来自空调机组末端上的温度、湿度、阀门、风门开度等信号通过内置逻辑程序，控制阀门，风门开度，监控风机、过滤网状态，自动发出报警等送风量：2209 –198090 30RA/RH 小型涡旋式风冷冷水（热泵）机组机组外形简洁紧凑，适合安装于各种狭小空间，如阳台等内置水循环系统所需的水力组件，包括三速水泵、膨胀水箱、水流开关等，现场安装轻松简单 2.5HP-12HP 全系列产品，专为中国用户设计，适用于60-300 平方米的住宅和小型商业项目严格的质量控制保证制冷剂无泄漏-10C 到+46C 全天候、全年候运行采用全封涡旋压缩机和专利设计的双速风机，同时获得宁静的运转环境和超越同伎的运转效率制冷量： 6.7~ 29 kW 制热量：7.9~32 （kW）42CXM+38GL/YL多联卧式暗装风管机室内机高度仅220mm，节省层高，满足各种场合的安装需要室外机厚度仅300mm，占地面积小先进的“一拖多”技术，设计更灵活室内机可按使用要求选择搭配，型号齐全具有独立的冷媒回路，每台室内机可单独控制可广泛使用于个性化的居家住宅、办公室、商铺、娱乐等场所新型消声玻璃纤维保温材料，确保外表平整美观恶劣凝露工况下保温性能显著室内机组的水盘及保温板采用整体压模工艺，杜绝水盘漏水制冷量： 2.5~ 11 kW 制热量： 2.6~12 （kW）38RARH高静压管道系统可靠耐用——来自开利尖端技术、机组保护功能齐全，全程质量控制，每道工序严格检测（如耐压强度，气检，负压气检等）使用方便——超薄设计，节省空间，超长冷媒接管设计，长达50 米，高智能控制器，随意掌控温度节能高效——可引进新风，保持室内空气清新：设计独特，高效节能39CBF 组合式空调机组优化设计组件, 根据客户要求,用选型软件选配最经济, 最优化的功能组合针对各类空调机组与末端, 提供各种程度的控制系统方案通过通迅信号线, 釆集来自空调机组或末端上的温度、湿度、阀门、风门开度等信号，通过内置罗辑程序，控制阀门，风门开度，监控风机，过滤网状态，自动发出报警等获得欧洲标准（EUROVEN）T认证。

01474~1715kW名义制冷量（kW ）水冷螺杆式冷水机组开利产品序号30XW 0552注：1、机组水侧标准设计压力为1.0MPa 。

2、A/B 回路电源单独进线。

3、蒸发器、冷凝器两流程设计。

压缩机蒸发器冷凝器电机外形尺寸型号名义制冷量最小冷量机组重量（含冷媒和包装箱）运行重量回路A回路B进、出水 温度流量水压降进出口径进、出水 温度流量水压降进出口径电源回路额定输入功率额定工况电流最大工况电流（星/三角）最大启动电流长宽高kW USRT %数量数量˚C m 3/h kPa Dg ˚C m 3/h kPa Dg kW A A A kg kg mm mm mm30XW 04520552070208521002115213521452150216621702474539709829100911351305143815081649171513515320223628732337140942946948815151515888888811111111111----111111112/78192122142173195224247259283294384850637172808189707512512515015015020020020020020020030/35961101441682052292632903053333464759594459487269764245125125150200200200200200200200200 380V-3Ph-50Hz 380V-3Ph-50Hz (一路进线）(两路进线）A A A A A B A B A B A B A B A B A B 871021321529988102102128103128128141128152141152152149176228260168149176176218176218218240218260240260260228255335370255228255255310255310310335310370335370370393393558558393393393393558393558558558558558558558558294630323770395854545781716476477664883888532580266634863711516155536995754975668938895327462746305627804008400846954695469547604760970970111910851050105011881231123119651965169316931849190018461896206420642064153715370230XW 高效螺杆式冷水机组是开利最新推出的产品，汇集了无氯制冷剂HFC-134a ，新一代高性能双螺杆压缩机，新一代Pro-Dialog 中文触摸屏微电脑控制等最新科技成就，具有结构紧凑、高可靠性、易维护、低运行成本等特点。
