大坝下游围堰工程施工组织设计封面

湖北溇水江坪河水电站大坝工程河床截流及围堰填筑施工组织设计审定:审核:校核:编写:中国安能建设总公司江坪河工程项目部河床截流及围堰填筑施工组织设计1、概述1.1施工导流及水流控制主要施工项目大坝标段施工导流及水流控制主要施工项目主要有:(1) 截流及基坑初期排水设计与施工;(2) 上、下游土石围堰施工;(3) 本标段施工时段内的基坑经常性排水;(4) 基坑内⑷、⑹～⒁号冲沟的排水设计、施工及维护;⑸号冲沟排水设施的施工与维护;(5) 导流隧洞和围堰运行及维护;(6) 导流洞下闸前的门槽门封拆除、门槽的检查及处理(包括水下部分检查)、下闸、堵漏、设备维护与拆除等与下闸有关的项目;(7) 永久堵头的施工,包括为堵头施工的临建项目;(8) 下游土石围堰及上游土石围堰高程320.00米以上部分的拆除;(9) 与本标施工项目有关的施工期安全度汛;(10) 上游围堰及导流洞堵头观测仪器埋设及施工期观测.本篇主要阐述河床截流及围堰填筑等相关的施工,其它如上述第(4)～(10)项、导流洞进出口围堰拆除以及围堰混凝土防渗墙施工等根据施工进展另行报送专题方案. 1.2 导流方式及导流建筑物1.2.1 导流方式由于坝址位于高山峡谷中,河谷断面呈“V”型,坝轴线处河谷高宽比约1:1.8,枯水期河面宽30米～50米,河床狭窄,考虑到左岸在截流期间不具备交通条件,因此导流方式采用全段围堰由右到左单戗立堵截流、右侧导流洞导流,上下游首先进占,下游围堰随后进占,在进占到一定距离后,上、下游围堰首先合龙并、闭气及加高培厚施工.因此,本工程导流建筑物主要包括导流洞和上、下游土石围堰.1.2.2 导流洞导流洞位于右岸,过水断面为12米×15米(宽×高),进口底板高程293.5.00米,出口底板高程290.00米,导流洞总长度为1163米.前期由其它单位施工,后期剩余工程及缺陷处理工作由我公司完成.1.2.3 上游围堰上游土石不过水围堰轴线距坝轴线平均距离为505米.上游围堰堰顶高程349.40米,堰顶长度160.00米,堰顶宽度 6.00米,最大堰高59.40米.上游侧边坡坡度1∶2.5,在高程304.50米处设置13.0米宽的平台,平台宽度13.00米,平台以下坡度1:2.0.下游侧边坡坡度1∶1.8,分别在高程290.00米、310.00米、330.00米位置设置马道,马道宽2.50米,高程290.00米平台以下坡度1:2.0,.由于围堰高度较大,且覆盖层基础具有中等压缩性的特点,为防止围堰挡水期下游基础受挤压变形产生失稳破坏,围堰下游坡脚以上覆盖层需要清除并置换块石,坡脚上游清除长度40米,开挖坡度1:2,坡脚以下的覆盖层连同趾板槽开挖进行.置换区与原始河床淤泥质层接触面上,按反滤原则设置反滤层,首先在淤泥层表面填筑一层垂直坡面厚度50厘米的砂卵石(D≤1厘米),在砂卵石层上部为水平宽度为3米的砾石(D≤10厘米),以防止覆盖层出现管涌破坏.围堰基础采用塑性混凝土防渗墙防渗,墙体厚度 1.2米.防渗墙下部伸入基岩1米左右,墙顶高程303.5米.高程303.50米以上堰体采用复合土工膜斜墙防渗,膜厚0.8米米.土工膜两侧分别设置垫层和保护层,最外层砌筑干砌石护坡.斜心墙复合土工膜与防渗墙采用加混凝土盖帽的连接型式.土工膜与岸坡的接头采用锚固槽形式,混凝土锚固槽顺水流向宽度按照水头的0.1倍设计,嵌入岸坡基岩2米,并设置插筋.土工膜在堰顶设置锚固沟进行锚固,设置混凝土压重.上游围堰填筑材料技术参数要求如下:(1) 堰体材料堰体材料要求见表1.表1 围堰填筑材料力学指标表干砌块石护坡:饱和抗压强度应大于40米Pa,软化系数大于0.7,其粒径为300~500米米.(2) 防渗材料防渗墙渗透系数不大于1×10-7厘米/s,弹性模量350米Pa,28d抗压强度不小于1.8米Pa.1.2.4 下游围堰下游土石围堰轴线走向N15.1°,堰顶高程303.500米,堰顶长度124.50米,堰顶宽度 6.00米,最大堰高16.00米.高程295.00米以下堰体部分及基础采用塑性混凝土防渗墙,墙厚0.8米,上游坡1∶1.5,下游坡1:3.0 .高程295.00米以上堰体部分采用土工膜心墙防渗,膜厚0.5米米.在导流洞运行期,下游围堰的坡脚受到回流水的冲刷,最大底流流速约2.9米/s,为防止基础淘刷,下游坡水下堰坡范围及坡脚以下10米长的河床部分采取抛大块石进行防护,水上部分采用干砌块石防护.围堰作为两岸交通通道时,在围堰防渗和防冲设施完成后,采用石渣对下游围堰堰顶和下游坡进行加高培厚,以满足道路使用要求.在导流洞运行期,下游围堰防护措施及道路加高部分,如果受到水流破坏,承包人应及时给予修复.1.3 围堰工程地质条件1.3.1 上游围堰上游围堰轴线方向为N,围堰区河水位高程约291.5米,水面宽30米～40米,水深0.5米～3米,两岸地形坡度高程310米以下平缓,为10°～15°,以上较陡,为45°～65°.根据物探和钻孔揭露,河床覆盖层厚15米～24米.河床覆盖层可分为2层,下部为堰塞湖沉积相灰黑色粘土夹砂或为砂砾石、块石夹黑色腐植质砂质粘土或淤泥质粘土,含少量腐植质,厚度10米～15米,渗透系数1.51×10-5～75.7×10-5厘米/s;上部为现代河流冲、洪积物,由漂石、块石及砂砾石组成,厚5米～9米,渗透系数1.5×10-1厘米/s;两岸岸坡残坡积物厚度0米～3米;下伏基岩为高台组(∈2g)灰黑色薄层状泥灰岩夹厚层泥质灰岩、少量白云质灰岩,龙王庙组上段第二层(∈221-L)灰白、灰黄色薄～中厚层泥质、白云质灰岩、白云岩,孔王溪组下段第一层(∈112-k)中厚层灰岩夹少量白云质灰岩、白云岩,河床基岩面高程265米左右,基岩呈弱风化状.因下伏基岩中顺层岩溶和局部深岩溶裂隙较为发育,水文地质条件较复杂,开挖过程中,在层错或泥化夹层、断层或其交汇带、∈121-L /∈211-L层接触带等处可能会有较集中的渗水,承包人应按规范和监理人的指示施工,清除常水位以上两岸覆盖层,做好河槽砂卵砾石层的防渗处理,切实加强堰基防渗处理,并密切注意渗水对坝基基坑施工的不利影响.河床底部的粉土质砂的杆密度平均值为1.67g/厘米3,渗透系数K平均值为1.7×10-1厘米/s,凝聚力平均值为29.9KP a;擦角平均值为23.9°,压缩系数av平均值为0.25米P a,压缩模量平均值为6.88 米P a;为中压缩性土.上部的漂石、块石及沙砾石渗透系数为1.5×10-1.河床砂砾石层靠岸坡部分有大孤石,且有多处架空现象.1.3.2 下游围堰下游围堰轴线方位角为N2.45ºW,围堰区河水位高程约290.0米,水面宽50米～60米,水深0.5米～3米,高程300米以下地形坡度为5°～15°,以上左岸为15°～35°,右岸为50°～75°.根据物探和钻孔揭露,河床覆盖层厚19米～26米.河床覆盖层可分为2层,下部为堰塞湖沉积相灰黑色粘土夹砂或为砂砾石、块石夹黑色腐植质砂质粘土或淤泥质粘土,含少量腐植质,厚度14米～20米,渗透系数1.51×10-5～75.7×10-5厘米/s;上部为现代河流冲、洪积物,由块石及砂砾石组成,厚5米～8米,渗透系数1.5×10-1厘米/s.左岸高程310.0米以上覆盖层为残坡积及崩塌堆积的粘土夹粉砂岩和灰岩块石,厚度5米～10米;右岸为崩塌堆积体,厚度5米～15米,据PD22揭露,由块石、碎石和粘土堆积而成,多处形成架空,块石为灰黑色灰岩和灰绿色钙质粉砂岩,灰岩块石最大者达2米3,最小呈碎石状,开挖或扰动容易塌陷,洞深22.0米处塌顶高度约8.0米.下伏基岩为龙王庙组∈211L层灰绿色薄层钙质粉砂岩、板岩夹灰岩条带,河床基岩面高程264米左右,基岩呈弱风化状.2、施工布置2.1 施工道路布置河床截流及围堰填筑施工可使用的施工主干道有1号、2号、6号、8号等公路,在河床截流、混凝土防渗墙、围堰填筑、围堰拆除等施工中,结合施工需要相应布设了系列施工支线及堰内“之”字形施工道路,详见第7.1节.2.2 施工供风施工供风主要为5号冲沟排水洞石方开挖、围堰趾板石方开挖、锚固槽石方开挖施工、锚筋打设以及混凝土防渗墙施工用风.均采用3.0米3/米in移动式柴油空压机进行供风.2.3 施工用电施工用电主要为基坑抽排水、混凝土防渗墙施工、施工照明等部位的用电,根据施工总布置,在上下游围堰的右侧均电源接线点,采用电缆引接至各施工部位.3、导流设计标准与导流施工规划3.1 导流设计标准江坪河水电站位于高山峡谷区,河床狭窄,汛期洪水峰高量大,洪枯水位变幅大,采用全段围堰由右到左单戗立堵截流、右侧导流洞导流.导流分3个阶段: 第1阶段为初期导流阶段,初期导流建筑物由右岸导流洞及上、下游围堰组成.第2阶段为坝体施工期拦洪阶段,由导流洞泄流,坝体挡水度汛;第3阶段为初期发电阶段,导流洞下闸蓄水后,由泄洪洞与溢洪道联合泄洪度汛.初期导流标准及度汛标准:设计洪水重现期为全年20年,最大流量为5100米3/s, 坝体拦洪度汛标准:汛期大坝自身挡水,临时度汛洪水标准采用200年一遇,相应洪峰流量7620米3/s.2012年主汛期,大坝度汛洪水标准采用洪水标准1000年一遇,相应洪峰流量9370米3/s.4月底导流洞堵头完工前的封堵期内可通过泄洪放空洞泄洪控制水库水位.导流设计标准采用全年20年一遇,洪峰流量5100米3/s.泄洪放空洞在水位高于382.75米以上后敞开宣泄20年一遇,最高水位423.69米,为不影响初期发电,可通过闸门运行调度控制水位不超过430.00米.各期导流标准及水位见表2.表2各期施工导流标准汇总表3.2 导流施工规划根据施工总进度安排以及当前导流洞尾工项目进度安排,本施工导流施工规划如下:(1)11月中旬,导流洞已具备泄水条件,11月中下旬实施河床截流,由导流洞导流,次年1月下旬完成上、下游围堰基础防渗施工,具备基坑抽水条件;(2)5月底,完成上、下游土石围堰的施工;(3)2月份完成河床趾板基础开挖等处理施工, 1月底,坝体临时断面达到拦洪高程375.00米.(4)7月底前,大坝填筑至高程472.00米;(5)3月底第二期面板浇筑至高程400.00米,12月底完成上游铺盖填筑; 2月1日,导流洞下闸开始初期蓄水,并进行永久堵头施工; 3月底,完成大坝第三期面板浇筑至高程472.00米;5月底,完成大坝防浪墙施工.(6)4月底,完成导流洞永久堵头封堵.堵头施工期由泄洪放空洞泄流,控制库水位不超过430.00米.4、截流设计与施工4.1 截流时间与设计流量由于导流洞在11月中旬方具备导流条件,根据截流设计文件,截流时间选择在11月中下旬,截流设计流量为11月份10年一遇月平均流量(80.3米3/s),预进占阶段,取10月份10年一遇月平均流量(128.0米3/s),具体的截流时间根据月、旬、周、日天气预报以及相对应时段上游相关水文站的河道来流量信息进行确定.如根据天气预报及水文信息预计在11月中下旬的某一时段内,其上游来流量小于或等于截流设计流量,则确定为其截流日期.在其它条件具备且截流准备充分的情况下,如上游来流量在11月中旬的前期已小于截流设计流量,则尽可能选择在11月中旬旬前的某一日期进行截流,以求基坑早日具备作业条件.4.2 截流方式全段围堰由右到左单戗立堵截流.4.3 截流戗堤轴线与龙口位置4.3.1 截流戗堤轴线截流戗堤选择在上游围堰的上游侧,距上游围堰轴线距离为75.0米.截流戗堤顶宽20.0米,戗堤上下游边坡为1:1.5.由于截流工作面狭小,在戗堤预进占时,将截流戗堤向下游侧加宽20米,即预进占戗堤顶宽为40米(参见附图2).4.3.2 龙口位置根据戗堤轴线位置河床横断面显示的地质资料,河床上总体呈左低右高,即主河床位于右侧.河床覆盖层可分为2层,下部为堰塞湖沉积相灰黑色粘土夹砂或为砂砾石、块石夹黑色腐植质砂质粘土或淤泥质粘土,含少量腐植质,厚度10米～15米,渗透系数1.51×10-5～75.7×10-5厘米/s;上部为现代河流冲、洪积物,由漂石、块石及砂砾石组成,厚5米～9米,渗透系数1.5×10-1厘米/s.为此,龙口位置选择河床左侧,即龙口位置选择浅河滩上,如此选择,龙口段戗堤高度较小,对分流条件较有利.另由于截流材料备料选择在围堰上游的河床右侧的毛洞河储料场上,截流运输线路主要为6号、2号公路,而左岸没有道路.因此,从多方面考虑,龙口位置也应选择在河床的左侧.4.3.3 龙口宽度由于本河道不考虑通航要求,龙口宽度按戗堤预进占的石渣材料的抗冲能力予以决定.根据4.4节、4.5节截流水力计算及截流材料选择,龙口的预留宽度定为20.0米.4.4 截流水力计算不考虑立堵戗堤自身的渗流量,在戗堤预进占过程中及截流过程中,河道来流量可近似认为:Q=Q d+Q r (1)式中Q——截流设计流量(预进占阶段取128米3/s 、截流阶段取80.3米3/s)Q d——导流洞泄流量Q r——龙口泄流量龙口泄流量Qr按下式进行估算:Q r=米*B*(2*g)0.5*(Z-291.5)1.5 (2)式中米——流量系统,根据列别捷夫试验资料,米取0.3;(Z-291.5)——龙口段上游水头,由于龙口段底板高程约为291.5米,故在此采用上游壅水位高程(Z)减291.5作为其龙口段上游水头;B——龙口平均过水宽度.根据招标文件提供的导流洞泄流量曲线图,导流洞上游水位在310.0米以下时的水位-泄流量如图1所示.图1 导流洞上游水位在310.0米以下时的水位-泄流量曲线图为便于计算,经回归分析将该曲线拟合成如下计算式:Q d= 3.1054*Z2 - 1800.2*Z + 260852.557 (3)式中Z≥293.5米.受梅家台堵江体影响,设龙口下游水位为294.0米.将(1)、(2)、(3)式联解,可得不同龙口宽度的上游壅水位Z、龙口泄流量、龙口平均流速参见表3.4.5 截流材料选择截流材料主要以爆破石渣为主,石渣粒径与抗水流冲刷流速的对应关系按下式确定.式中K——稳定系数,对于立堵,K取0.9;γr、γ——分别为块石容重和水的容重; d——块石的球化粒径(米)表3 导流洞与龙口联合泄流时龙口宽与上游水位关系表为此,不同粒径块石与其抗水流冲刷流速的对应关系如表4所示. 表4 不同粒径块石与其抗水流冲刷流速的对应关系表从表3及表4可看出,在预进占和截流的整个过程中,所使用的抛投渣料采用粒径50～60厘米的一般性石渣料即可.4.6 截流施工4.6.1 抛投料储备尽管经水利计算,抛投料采用一般渣料即可,但在截流准备中,仍按一定的规格进行备料.其主要工程量如表5所示.石渣抛投料分任意粒径抛投料、粒径不小于30厘米、粒径不60～80厘米、粒径不小于80厘米四种,粒径不小于30厘米料源为毛洞河堆存石渣料,粒径不小于80厘米从栗山坡石场开采,预先储备于导流洞3号支洞外侧河滩地上.表5 石渣抛投料工程量表4.6.2 戗堤预进占(1)上游围堰预进占预进占前先行修筑R1施工道路,参见附图2.戗堤预进占主要从右岸向左岸推进,根据土石方平衡,石渣料源取自毛洞河料场堆存料.采用PC400反铲挖装,20T自卸车自6号公路→2号公路运输→R1施工道路至于戗堤端头,D155推土机于戗堤端头平料.预进占戗堤顶宽40.0米,顶高程为303.5米.在预进占过程,为拓宽戗堤平台宽度,同时也尽早为混凝土防渗墙施工提供工作面,戗堤上游侧的混凝土防渗墙施工平台同时跟进进占,所需填筑料为坝址区河床水位以上的砂砾石料.砂砾石料采用PC400反铲挖装,20T自卸车运输,D155推土机于戗堤端头平料,并对水上抛填石渣采用25T自行式振动碾振碾4～6遍.在戗堤预进占施工中,根据月、旬、周、日天气预报和上游来流量信息,结合龙口当前宽度,及时复核龙口段的水流流速以及石渣的抗冲刷能力,及时调整戗堤推进进度和抛投石渣渣料粒径.为减小龙口段水流落差,在戗堤预进占的同时,下游围堰跟进填筑,以壅高基坑内水位.下游围堰跟进填筑料源为桔园周转料或毛洞河粒径小于30厘米的周转料,进占为自右岸向左岸抛填施工,进占施工工作面高程高于基坑壅水位1～2.0米左右,进占进度略滞后于上游围堰戗堤的施工进度,并以抛填料不受明显冲刷为原则. 4.6.3 龙口护底及端头保护在戗堤预进占过程中,如上游来流量大于截流设计流量导致龙口流速变大,或当戗堤龙口段宽度缩窄至预定宽度(20米)时,为防止龙口部位河床因水流流速过大而出现冲刷破坏,在截流前需对龙口段河床进行护底.护底块石专门于毛洞河料场进行挑选,块石粒径以40厘米～80厘米,PC400反铲挖装,20T自卸车运输,卸至戗堤端头后采用长臂反铲转运块石向龙口段河床底板抛投.戗堤端头保护料同龙口护底料,运输至戗堤端头后,采用推土机平料,使戗堤端头均被大块石裹头.4.6.4截流施工准备工作截流施工应一气呵成.因此,截流前应具备以下条件或应充分做好以下几项工作:(1)1、2号道路受滑坡体影响段的处理已达到通车要求.(2)导流洞尾工施工完成,具备通水前的验收条件.(3)截流设计与施工实施的专题报告文件,已得到监理人的审阅批准.(4)已成立截流指挥机构,所有人员已定岗定位,并进行了相应的截流培训或技术交底.(5)其它标段及其周边环境对截流有影响的因素已消除,导流洞施工期间进出口段所设的围堰已拆除至设计高程.(6)戗堤预进占已按计划完成,并已做好龙口段裹头保护和龙口河床护底工作.(7)不同粒径的抛投块石以及特殊抛投料已按要求储备充足.(8)所有挖装、运输及推平碾压设备均按要求进行了维修保养工作,机械设备完成率达到100%,已完全进入待命状态.(9)截流过程中上下游水位测量(龙口段上下游侧设固定水位标尺)及龙口段水流流速测量已安排就绪.(10)水上救护等特殊应急措施已安排就绪.(11)经对近期天气预报及上游水文资料分析,计划截流的3～5天内无暴雨或无超过截流设计流量的洪水出现.(12)其它可能应具备的条件.4.6.5 河床截流下达截流命令前,所有人员及设备均按相应的岗位就位,所有运输车辆均提前满载不同粒径的石料(装载不同粒径石料的车辆在车前进行文字标识),按不同粒径石料的抛投顺序依次排在戗堤沿线待命.截流工作准备充分后,经截流指挥长下达截流命令,按规定的计划部署实施截流施工.截流石料由卡特320反铲、PC400反铲挖装, 20T自卸车运输,D155推土机于戗堤端头平料.截流期间施工道路布置参见附图4～6.龙口上游侧采用粒径为60厘米、80厘米块石主要抛至龙口的下游侧,将水流挑出后,一般石渣跟进抛投.在截流过程中,每隔2～3个小时应同时测量上下游水位及龙口段流速,根据龙口实际流速及时调整抛投料粒径.为加快截流进度,龙口段戗堤高程根据截流过程中最大壅水位(约为296.0米)确定,原则上高于最大壅水位1.5～2.0米(即龙口顶高程最低应不小于298.0米),并从预留龙口端头开始,以不陡于8%的纵坡实施降坡进占,直至龙口合拢.龙口合拢后,迅速对龙口段戗堤加高至304.5米高程,并采用基坑水位以上的河床砂砾石对龙口段上游侧的混凝土防渗墙施工平台进行抛填.并对龙口段露出水位以上抛填石渣进行碾压.4.6.6 截流施工强度分析龙口段截流抛投量约为16000.0米3(含抛投过程中的冲刷损失),戗堤宽度为20米,可同时满足4辆车卸料,计划每6米in实施一次抛投(卸料、平料)作业循环,如每车满载按11.0米3计,则日(按20h计)抛投强度约为8000.0米3,自开始截流施工起,2天内完成截流施工.4.6.7 截流施工资源配置根据截流期间日挖装强度8000.0米3/d,配置4台卡特320反铲、4台PC400反铲、一台长臂反铲可满足挖装要求.运输车辆每6米in有4辆车同时卸料,则日卸料车次为800车次,运距1.5千米,配28辆20T自卸车可满足运输要求.主要截流施工机械设备参见表6及人员计划表参见表7.表6 截流主要施工机械表表7 人员计划表5、混凝土防渗墙施工由于混凝土防渗墙施工为处在关键线路项目之一,在时间安排上,在围堰戗堤预进占一定的长度后,即开始着手其施工准备工作.在时间的安排上,自河床截流开始,占用直线工期约两个月,即11月28日起, 1月27日上下游围堰防渗墙施工基本结束.防渗墙施工方案我公司将另行上报.6、基坑排水与冲沟排水6.1 基坑排水在上、下游围堰混凝土防渗墙施工结束,完成围堰闭气后,开始进行基坑排水.基坑排水分初期排水及经常性排水.基坑初期排水主要考虑在下游围堰部位进行排水,水泵输水管直接跨下游围堰排至下游河道内.基坑经常性排水前期主要考虑在两个位置进行,一为大坝量水堰与下游围堰之间,二为上游围堰与大坝上游坡面之间的三角区域内.6.1.1初期排水(1)初期排水量估算初期排水包括基坑积水、围堰堰身和地基、岸坡渗水、降雨汇水等.根据围堰闭气后导流洞出口水位(约为292.0米),估计基坑积水为6.0万米3 ,考虑排水期间围堰堰身和地基、岸坡渗水、降雨汇水等,初期排水量按基坑积水的2倍计,即初期排水量为24.0万米3 .(2)排水强度规划由于基坑积水为深约为6～7.0米,基坑抽排时,基坑水位下降速度按0.5～0.8米/d计,则约7天完成基坑初期排水,平均排水强度为3.4万米3/d.(3)初期排水泵站选型及布置平均排水强度 3.4万米3/d折合成小时排水量约1420米3/h,选用2台IS200-150-250(额定流量400米3/h、配带功率为37KW),1台IS200-125-250单级单吸离心式泵(额定流量200米3/h、配带功率为19.5KW),1台多级潜水泵(额定流量200米3/h、配带功率为19.5KW),8台污水泵(其中2台额定流量为24米3/h、配带功率为15KW,2台额定流量为40米3/h、配带功率为11KW,4台额定流量为15米3/h、配带功率为3KW);泵站设在下游围堰内坡侧,为浮动式泵站,离心泵的吸水端设集水井.6.1.2经常性排水经常性排水由基坑渗水、降雨汇水、冲沟渗水和施工中的弃水等组成.下游围堰与堆石坝下游坡面间的经常性排水除继续采用初期排水泵型,为避免在施工期间上游围堰土工膜反向挡水,为堆石坝趾板开挖、浇筑及灌浆创造工作面,在上游围堰与堆石坝上游面三角区域内设IS80-50-315单级单吸离心式泵4台,单台排水流量为50米3/h,扬程为125.0米,配带功率为37KW.另为配合经常性排水,在基坑内配置10台潜水泵,将不能自流至集水井的积水通过潜水泵抽排至集水井内,再由固定排水泵站抽排至基坑外.6.2 冲沟排水在大坝基坑的两侧存在多条冲沟,其中5号冲沟和6号冲沟的集水面积较大,其它冲沟的集水面积相对较小,因此,在进行冲沟排水设计的时候将主要考虑5号冲沟和6号冲沟的排水,其它冲沟主要考虑水进入基坑后排出.5号冲沟通过排水洞直接将冲沟内的水导流出围堰(设计单位设计方案已出),6号冲沟的水主要考虑沿8号公路导流出基坑外,除5号冲沟外其它冲沟排水施工方案我公司将另行上报施工方案.7、围堰施工7.1区域内施工道路布置结合招标文件所提供的施工主干线,能用于围堰施工的施工道路主要为1号、2号、6号、8号等施工道路.围堰填筑在上述主干线道路上分设施工支线或围堰内“之”字形施工道路,所有临时施工道路宽不小于8.0米,道路纵坡按10～12%设置.结合不同施工时间,其施工道路分别参见附图2～22.7.2 围堰基础开挖7.2.1围堰趾板基础及锚槽开挖围堰趾板基础及锚槽开挖采用手风钻钻孔,浅孔梯段微差爆破,边坡及槽底实施光面爆破.由于开挖的爆破施工将对防渗墙施工产生影响,同时右趾板基础开挖或锚固槽基础开挖将中断2号道路、8号道路的交通,趾板基础的开挖虽不是关键线路上的项目,但其开挖时段仍为重要.对于上游围堰趾板基础开挖,另考虑趾板在开挖至317～320米高程以上时,大部分处于在峭壁上开挖,钻孔作业困难,拟考虑随着堰体地填筑上升,对趾板基础进行开挖,开挖进度及其趾板混凝土的浇筑进度始终超前堰体填筑5～10米.其开挖时段参见附图4、8、9、21相关说明.7.2.2围堰下游堰脚基础开挖上游围堰的下游堰脚基础开挖主要指围堰后坡脚40米范围内的覆盖层开挖和下游围堰水上部分覆盖层开挖.下游围堰水上部分覆盖层开挖结合坝基水上部分开。

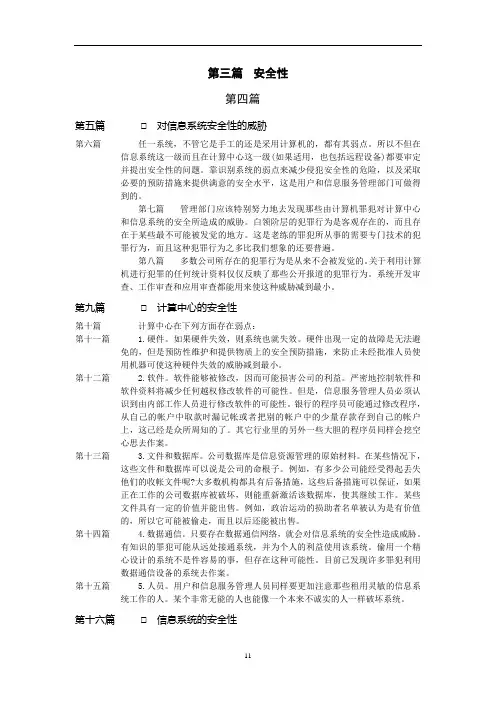

第三篇安全性第四篇第五篇□对信息系统安全性的威胁第六篇任一系统，不管它是手工的还是采用计算机的，都有其弱点。

所以不但在信息系统这一级而且在计算中心这一级(如果适用，也包括远程设备)都要审定并提出安全性的问题。

靠识别系统的弱点来减少侵犯安全性的危险，以及采取必要的预防措施来提供满意的安全水平，这是用户和信息服务管理部门可做得到的。

第七篇管理部门应该特别努力地去发现那些由计算机罪犯对计算中心和信息系统的安全所造成的威胁。

白领阶层的犯罪行为是客观存在的，而且存在于某些最不可能被发觉的地方。

这是老练的罪犯所从事的需要专门技术的犯罪行为，而且这种犯罪行为之多比我们想象的还要普遍。

第八篇多数公司所存在的犯罪行为是从来不会被发觉的。

关于利用计算机进行犯罪的任何统计资料仅仅反映了那些公开报道的犯罪行为。

系统开发审查、工作审查和应用审查都能用来使这种威胁减到最小。

第九篇□计算中心的安全性第十篇计算中心在下列方面存在弱点：第十一篇 1.硬件。

如果硬件失效，则系统也就失效。

硬件出现一定的故障是无法避免的，但是预防性维护和提供物质上的安全预防措施，来防止未经批准人员使用机器可使这种硬件失效的威胁减到最小。

第十二篇 2.软件。

软件能够被修改，因而可能损害公司的利益。

严密地控制软件和软件资料将减少任何越权修改软件的可能性。

但是，信息服务管理人员必须认识到由内部工作人员进行修改软件的可能性。

银行的程序员可能通过修改程序，从自己的帐户中取款时漏记帐或者把别的帐户中的少量存款存到自己的帐户上，这已经是众所周知的了。

其它行业里的另外一些大胆的程序员同样会挖空心思去作案。

第十三篇 3.文件和数据库。

公司数据库是信息资源管理的原始材料。

在某些情况下，这些文件和数据库可以说是公司的命根子。

例如，有多少公司能经受得起丢失他们的收帐文件呢?大多数机构都具有后备措施，这些后备措施可以保证，如果正在工作的公司数据库被破坏，则能重新激活该数据库，使其继续工作。

水利工程施工组织设计范本一、项目概况项目名称：***工程地点：***建设单位：***施工单位：***监理单位：***设计单位：***二、项目背景***水利工程是***地区的一项重要基础设施工程，建设***水利工程将有效改善当地的水资源利用状况，提高农业生产效率，促进当地经济发展。

项目计划总投资***万元，占地面积***亩，主要包括***、***、***等工程内容。

三、工程特点1.规模较大，工程量较大。

2.涉及到的专业较多，施工难度较大。

3.工程地形地势复杂，环境条件较为恶劣。

4.施工周期长，对施工组织管理要求较高。

四、组织机构1.项目经理部项目总经理：***副总经理：***总工程师：***总监理师：***总质量监督员：***2.技术部技术总监：***主管工程师：***设计师：***施工组长：***监理工程师：***3.生产部工程部长：***质量监督员：***安全员：***物资管理员：***劳务管理员：***4.财务部财务总监：***财务主管：***资金统筹员：***审计员：***五、施工方案1.项目总体施工方案（1）施工总体思路：根据设计要求和施工实际情况，制定施工总体思路，确定施工技术路线和施工方法。

（2）施工计划：编制施工进度计划和施工周转计划，确保施工按时完成。

2.工程建设方案（1）工程分部分项施工方案：按照工程施工图纸和设计要求，制定具体的工程施工方案，明确工作分工和责任。

（2）工程施工序列：根据工程特点和施工难度，确定合理的施工序列，保证工程正常进行。

3.组织实施方案（1）施工单位组织机构：明确各部门的职责和任务分工，加强协调配合。

（2）施工现场管理：加强施工现场管理，保证施工安全和质量。

4.技术管理方案（1）质量控制：建立质量管理制度，加强质量监督检查，确保工程质量。

（2）安全管理：制定安全生产管理制度，加强安全培训和防护措施，保障施工安全。

5.物资管理方案（1）物资采购：确定物资采购计划，按照合同要求进行采购，保证工程物资供应。

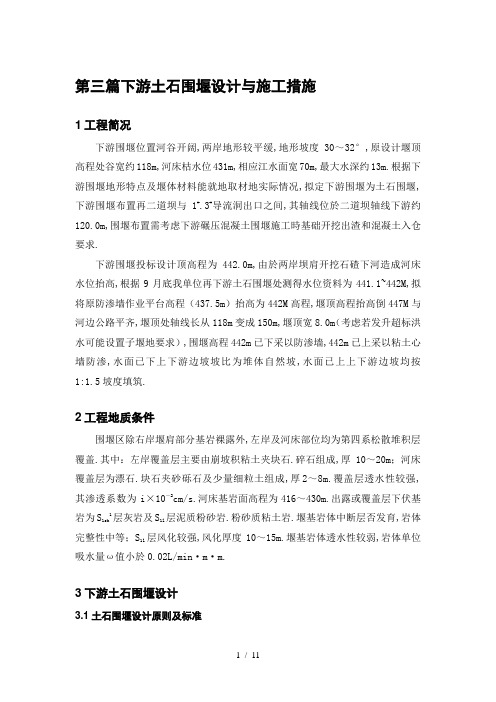

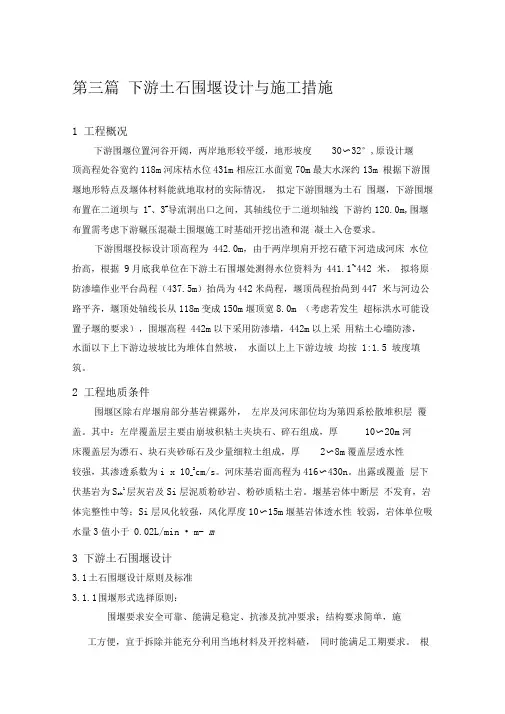

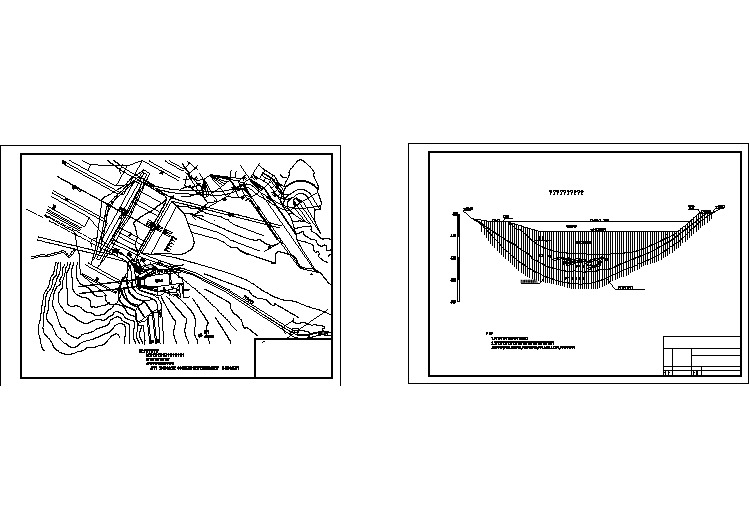

第三篇下游土石围堰设计与施工措施1工程概况下游围堰位置河谷开阔，两岸地形较平缓，地形坡度30〜32°,原设计堰顶高程处谷宽约118m河床枯水位431m相应江水面宽70m最大水深约13m 根据下游围堰地形特点及堰体材料能就地取材的实际情况，拟定下游围堰为土石围堰，下游围堰布置在二道坝与1#、3#导流洞出口之间，其轴线位于二道坝轴线下游约120.0m,围堰布置需考虑下游碾压混凝土围堰施工时基础开挖出渣和混凝土入仓要求。

下游围堰投标设计顶高程为442.0m，由于两岸坝肩开挖石碴下河造成河床水位抬高，根据9月底我单位在下游土石围堰处测得水位资料为441.1~442 米，拟将原防渗墙作业平台咼程（437.5m）抬咼为442米咼程，堰顶咼程抬咼到447 米与河边公路平齐，堰顶处轴线长从118m变成150m堰顶宽8.0m （考虑若发生超标洪水可能设置子堰的要求），围堰高程442m以下采用防渗墙，442m以上采用粘土心墙防渗，水面以下上下游边坡坡比为堆体自然坡，水面以上上下游边坡均按1:1.5 坡度填筑。

2工程地质条件围堰区除右岸堰肩部分基岩裸露外，左岸及河床部位均为第四系松散堆积层覆盖。

其中：左岸覆盖层主要由崩坡积粘土夹块石、碎石组成，厚10〜20m河床覆盖层为漂石、块石夹砂砾石及少量细粒土组成，厚2〜8m覆盖层透水性较强，其渗透系数为i x 10_2cm/s。

河床基岩面高程为416〜430n。

出露或覆盖层下伏基岩为S sh1层灰岩及Si层泥质粉砂岩、粉砂质粘土岩。

堰基岩体中断层不发育，岩体完整性中等；Si层风化较强，风化厚度10〜15m堰基岩体透水性较弱，岩体单位吸水量3值小于0.02L/min • m- m3下游土石围堰设计3.1土石围堰设计原则及标准3.1.1围堰形式选择原则：围堰要求安全可靠、能满足稳定、抗渗及抗冲要求；结构要求简单，施工方便，宜于拆除并能充分利用当地材料及开挖料碴，同时能满足工期要求。

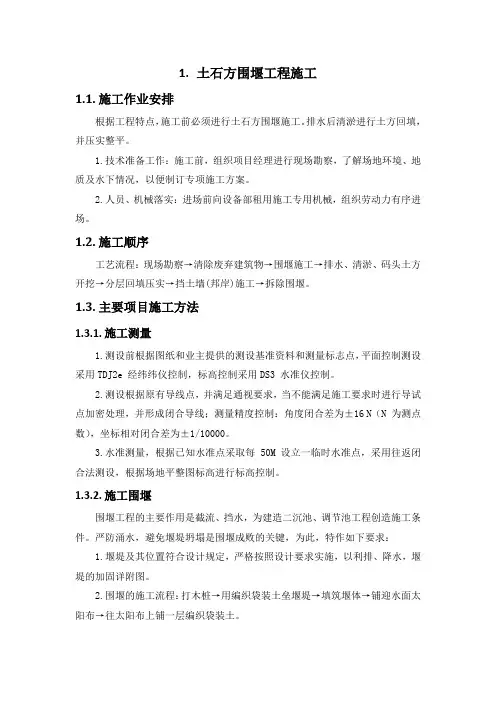

1.土石方围堰工程施工1.1.施工作业安排根据工程特点，施工前必须进行土石方围堰施工。

排水后清淤进行土方回填，并压实整平。

1.技术准备工作：施工前，组织项目经理进行现场勘察，了解场地环境、地质及水下情况，以便制订专项施工方案。

2.人员、机械落实：进场前向设备部租用施工专用机械，组织劳动力有序进场。

1.2.施工顺序工艺流程：现场勘察→清除废弃建筑物→围堰施工→排水、清淤、码头土方开挖→分层回填压实→挡土墙(邦岸)施工→拆除围堰。

1.3.主要项目施工方法1.3.1.施工测量1.测设前根据图纸和业主提供的测设基准资料和测量标志点，平面控制测设采用TDJ2e 经纬纬仪控制，标高控制采用DS3 水准仪控制。

2.测设根据原有导线点，并满足通视要求，当不能满足施工要求时进行导试点加密处理，并形成闭合导线；测量精度控制：角度闭合差为±16 N（N 为测点数），坐标相对闭合差为±1/10000。

3.水准测量，根据已知水准点采取每50M 设立一临时水准点，采用往返闭合法测设，根据场地平整图标高进行标高控制。

1.3.2.施工围堰围堰工程的主要作用是截流、挡水，为建造二沉池、调节池工程创造施工条件。

严防涌水，避免堰堤坍塌是围堰成败的关键，为此，特作如下要求：1.堰堤及其位置符合设计规定，严格按照设计要求实施，以利排、降水，堰堤的加固详附图。

2.围堰的施工流程：打木桩→用编织袋装土垒堰堤→填筑堰体→铺迎水面太阳布→往太阳布上铺一层编织袋装土。

3.为保证围堰的质量和稳定性、有效抵抗河水的压力，堰堤应筑成向迎水面拱的弧形，拱起高度为河宽的10％，并不小于2 米，在堰堤背水一侧边坡中打两排木桩加固。

木桩的稍径不小于 10 厘米、长为4～6 米，排距1.5 米，桩距1.0 米交错排列；在木桩的内侧用装满粘土的编织袋筑 2 米宽的小堤，后填筑堰体。

土石方工程至少3.0 米宽。

在堰体迎水面满铺一层太阳布,并铺往河床一侧不少于2 米，上下层太阳布搭接长度为1 米，其余接头搭接为 0.5 米，最后在太阳布上覆盖一层编制袋装土。

围堰设计方案及施工组织设计.pdf 【文档一】围堰设计方案及施工组织设计.pdf 一：设计概述1.1 项目背景1.2 设计目标1.3 设计范围1.4 设计依据二：围堰设计方案2.1 围堰类型选择2.2 围堰尺寸及结构设计2.3 围堰材料选择及使用2.4 围堰施工工艺三：围堰施工组织设计3.1 人力资源安排3.2 设备资源安排3.3 施工工期安排3.4 施工工艺方案3.5 施工风险及应对措施【附件】1. 设计图纸2. 技术规范3. 施工合同范本【法律名词及注释】1. 围堰：用于闭合水域或沙土工程等的临时性建筑物，常用于施工过程中的水文调节、疏浚和水上施工等作业。

2. 设计依据：设计围堰时所参考的国家相关规范、技术标准等文件。

3. 施工工艺：施工围堰时采用的具体施工方法和工艺流程，包括施工步骤、操作要点等。

【文档二】围堰方案与施工组织设计.pdf一：方案概述1.1 项目背景1.2 方案目标1.3 方案范围1.4 方案依据二：围堰方案设计2.1 围堰类型选择与合理性分析2.2 围堰结构设计与稳定性评估2.3 围堰材料选择与优化2.4 围堰施工工艺与方法论三：施工组织设计3.1 人力资源规划与组织架构3.2 施工设备配置与管理3.3 施工工期安排与进度控制3.4 施工风险评估与应对策略【附件】1. 方案图纸与计算书2. 方案技术规范与细则3. 施工合同范本与合同执行细则【法律名词及注释】1. 围堰：用于封闭水体或土砂工程等的临时性建筑物，常用于施工期间的水文调节、疏浚和水上作业等工作。

2. 方案依据：制定围堰方案时所参考的国家规范、技术标准等文件。

3. 施工工艺：用于施工围堰的具体工艺方法和流程，包括施工步骤、操作要点等。

【文档一】围堰设计方案及施工组织设计.pdf一：设计概述1.1 项目背景1.2 设计目标1.3 设计范围1.4 设计依据二：围堰设计方案2.1 围堰类型选择2.2 围堰尺寸及结构设计2.3 围堰材料选择及使用2.4 围堰施工工艺三：围堰施工组织设计3.1 人力资源安排3.2 设备资源安排3.3 施工工期安排3.4 施工工艺方案3.5 施工风险及应对措施【附件】1. 设计图纸2. 技术规范3. 施工合同范本【法律名词及注释】1. 围堰：用于闭合水域或沙土工程等的临时性建筑物，常用于施工过程中的水文调节、疏浚和水上施工等作业。

施工组织设计（方案）报审表工程名称：资阳市九曲河综合整治工程（示段）九曲河综合整治工程（示段）水环境整治堤坝工程围堰专项施工方案编制单位：省第九建筑资阳市九曲河综合整治工程项目经理部编制人：编制日期：审核人：审核日期：目录一、工程概况：1二、工程地貌与施工条件1三、围堰设计21、围堰设计原则与标准22、围堰设计2四、围堰施工41、围堰材料42、围堰施工43、围堰计量6五、质量措施6六、安全措施7资阳九曲河综合整治水环境堤坝工程围堰专项施工方案一、工程概况：建南桥至汇口段现状：该段全长约 1.1km（以河道中心桩号），该段河道两岸大部分于2005年按照堤防标准修建，只有约0.1km局部河段为护岸。

常年河面水位约为348.0，两岸河堤宽约为47m。

水面宽约为40m。

河面水流平缓。

最大水深约2米。

河底约为150cm至200cm厚淤泥。

根据水文资料显示，该地区雨水季节平均在每年5月至9月期间。

资阳九曲河综合整治水环境堤坝工程包括以下工程容:1、翻板闸：拟建于建南桥下游约300m，以抬高河道水位，满足环境治理的亲水要求。

翻板闸为5扇9.6m×6.0m（宽×高），闸轴线长48m，翻板闸采用液压起闭，闸底板长13m，闸坝前接30m的渐变段；闸后接20m长的消力池，后接30m的渐变段。

2、左岸堤防：左0+575.0~左0+909.7m堤长334.7米为新建堤防。

3、右岸堤防：右0+561.8~右0+922.3m堤长360.5米为新建堤防。

二、工程地貌与施工条件河道两边护堤部分素填土，护堤下部与河床下部为淤泥，河床淤泥约为150cm至200cm厚，示段左右两岸河堤与翻板闸施工必须在有水的状态下进行, 因以, 左右两岸河堤和翻板闸施工前分别要进行围堰施工, 围堰后再进行抽排水、基坑开挖等工作，最后进行条石砌筑或砼浇筑。

待翻板闸与堤坝施工完毕后才对围堰进行拆除与清淤。

三、围堰设计1、围堰设计原则与标准围堰形式选择原则：围堰要求安全可靠、能满足稳定、抗渗与抗冲要求；结构要求简单，施工方便，便于拆除并能充分利用当地材料与开挖料碴，同时能满足工期要求。

围堰工程施工方案范本一、工程概况1.1 项目名称：XX围堰工程1.2 项目地点：XX省XX市XX县1.3 工程内容：XX围堰工程是为了解决XX地区XX问题而进行的水利工程建设项目，主要包括围堰、泄洪闸、泄洪渠等设施的建设。

1.4 工程单位：XX水利局1.5 施工单位：XX建筑工程有限公司1.6 工程规模：围堰高度XX米，总长XX米，泄洪闸数量XX座，泄洪渠总长XX米。

1.7 工程时间：预计工期XX个月二、施工准备2.1 施工前期在正式开工前，施工单位需对工程地点进行详细勘察，研究相关工程地质、水文和气象条件，编制详细的施工方案，以保证施工的顺利进行。

同时，需开展相关的人员培训和安全教育，确保施工期间人员安全。

2.2 设备准备为了保证施工质量和进度，施工单位需提前准备好所需的施工机械设备，并进行相关的检修和调试工作。

2.3 材料准备施工单位需提前准备好所需的施工材料，并做好储存和保管工作，以保证材料的质量和数量。

2.4 劳务准备施工单位需提前安排好施工人员，并进行相关的技能培训，以提高施工质量和效率。

三、施工方案3.1 围堰施工3.1.1 清理地表在开始围堰施工前，需对施工地点进行地表清理，清除杂草、树木等障碍物，保持施工现场的整洁。

3.1.2 基础施工围堰的基础施工是整个工程的关键步骤，施工单位需按照设计要求进行基础开挖、浇筑混凝土等工序，确保基础的牢固性和稳定性。

3.1.3 主体结构施工在基础施工完成后，施工单位需进行主体结构的施工，包括围堰的桩基、墙体、顶梁等部分，需按照设计要求进行施工，确保结构的牢固性和稳定性。

3.1.4 防渗处理围堰的防渗处理是保证其密封性和稳定性的关键环节，施工单位需根据设计要求进行防渗材料的施工和埋设，确保其防渗效果。

3.2 泄洪闸、泄洪渠施工3.2.1 泄洪闸安装泄洪闸是围堰工程中的重要设施，施工单位需按照设计要求进行泄洪闸的安装工作，确保其在泄洪时能够正常运行。

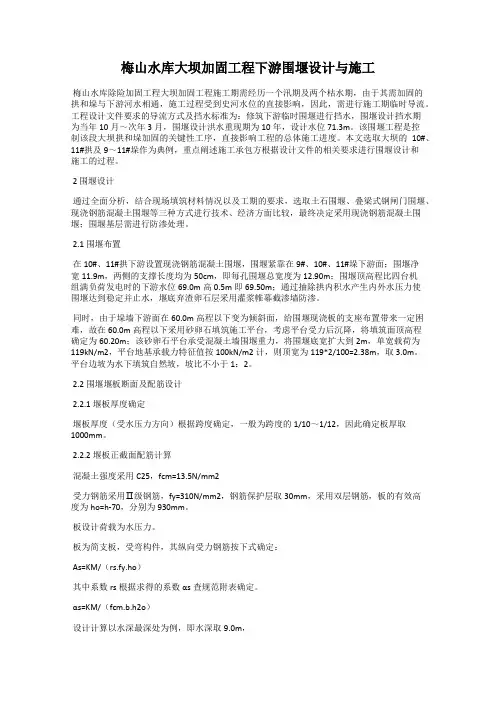

梅山水库大坝加固工程下游围堰设计与施工梅山水库除险加固工程大坝加固工程施工期需经历一个汛期及两个枯水期，由于其需加固的拱和垛与下游河水相通，施工过程受到史河水位的直接影响，因此，需进行施工期临时导流。

工程设计文件要求的导流方式及挡水标准为：修筑下游临时围堰进行挡水，围堰设计挡水期为当年10月～次年3月，围堰设计洪水重现期为10年，设计水位71.3m。

该围堰工程是控制该段大坝拱和垛加固的关键性工序，直接影响工程的总体施工进度。

本文选取大坝的10#、11#拱及9～11#垛作为典例，重点阐述施工承包方根据设计文件的相关要求进行围堰设计和施工的过程。

2 围堰设计通过全面分析，结合现场填筑材料情况以及工期的要求，选取土石围堰、叠梁式钢闸门围堰、现浇钢筋混凝土围堰等三种方式进行技术、经济方面比较，最终决定采用现浇钢筋混凝土围堰；围堰基层需进行防渗处理。

2.1 围堰布置在10#、11#拱下游设置现浇钢筋混凝土围堰，围堰紧靠在9#、10#、11#垛下游面；围堰净宽11.9m，两侧的支撑长度均为50cm，即每孔围堰总宽度为12.90m；围堰顶高程比四台机组满负荷发电时的下游水位69.0m高0.5m即69.50m；通过抽除拱内积水产生内外水压力使围堰达到稳定并止水，堰底弃渣卵石层采用灌浆帷幕截渗墙防渗。

同时，由于垛墙下游面在60.0m高程以下变为倾斜面，给围堰现浇板的支座布置带来一定困难，故在60.0m高程以下采用砂卵石填筑施工平台，考虑平台受力后沉降，将填筑面顶高程确定为60.20m；该砂卵石平台承受混凝土墙围堰重力，将围堰底宽扩大到2m，单宽载荷为119kN/m2，平台地基承载力特征值按100kN/m2计，则顶宽为119*2/100=2.38m，取3.0m。

平台边坡为水下填筑自然坡，坡比不小于1：2。

2.2 围堰堰板断面及配筋设计2.2.1堰板厚度确定堰板厚度（受水压力方向）根据跨度确定，一般为跨度的1/10～1/12，因此确定板厚取1000mm。

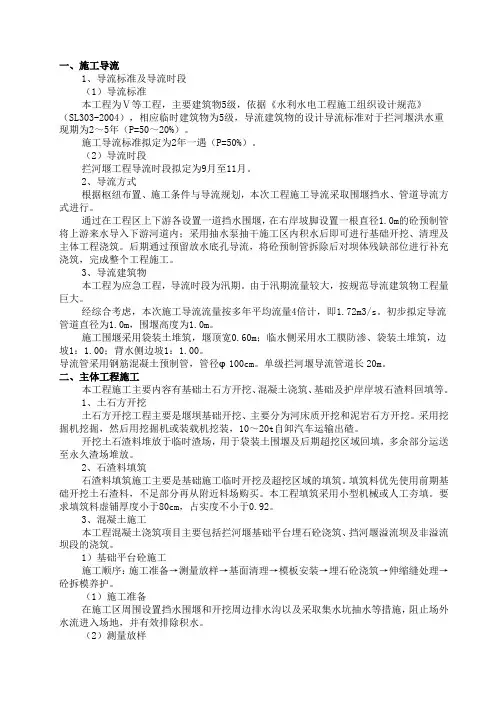

一、施工导流1、导流标准及导流时段（1）导流标准本工程为Ⅴ等工程，主要建筑物5级，依据《水利水电工程施工组织设计规范》（SL303-2004），相应临时建筑物为5级，导流建筑物的设计导流标准对于拦河堰洪水重现期为2～5年（P=50～20%）。

施工导流标准拟定为2年一遇（P=50%）。

（2）导流时段拦河堰工程导流时段拟定为9月至11月。

2、导流方式根据枢纽布置、施工条件与导流规划，本次工程施工导流采取围堰挡水、管道导流方式进行。

通过在工程区上下游各设置一道挡水围堰，在右岸坡脚设置一根直径1.0m的砼预制管将上游来水导入下游河道内；采用抽水泵抽干施工区内积水后即可进行基础开挖、清理及主体工程浇筑。

后期通过预留放水底孔导流，将砼预制管拆除后对坝体残缺部位进行补充浇筑，完成整个工程施工。

3、导流建筑物本工程为应急工程，导流时段为汛期。

由于汛期流量较大，按规范导流建筑物工程量巨大。

经综合考虑，本次施工导流流量按多年平均流量4倍计，即1.72m3/s。

初步拟定导流管道直径为1.0m，围堰高度为1.0m。

施工围堰采用袋装土堆筑，堰顶宽0.60m；临水侧采用水工膜防渗、袋装土堆筑，边坡1：1.00；背水侧边坡1：1.00。

导流管采用钢筋混凝土预制管，管径φ100cm。

单级拦河堰导流管道长20m。

二、主体工程施工本工程施工主要内容有基础土石方开挖、混凝土浇筑、基础及护岸岸坡石渣料回填等。

1、土石方开挖土石方开挖工程主要是堰坝基础开挖、主要分为河床质开挖和泥岩石方开挖。

采用挖掘机挖掘，然后用挖掘机或装载机挖装，10～20t自卸汽车运输出碴。

开挖土石渣料堆放于临时渣场，用于袋装土围堰及后期超挖区域回填，多余部分运送至永久渣场堆放。

2、石渣料填筑石渣料填筑施工主要是基础施工临时开挖及超挖区域的填筑。

填筑料优先使用前期基础开挖土石渣料，不足部分再从附近料场购买。

本工程填筑采用小型机械或人工夯填。

要求填筑料虚铺厚度小于80cm，占实度不小于0.92。

第1篇一、工程概况本项目为某河道整治工程，位于我国某市，河道长度为5公里，整治宽度为100米。

本工程主要内容包括河道清淤、河道护坡、河道拓宽、河道加固、河道景观等。

本施工组织设计针对围堰工程部分进行编制。

二、围堰工程概况1. 围堰类型：本工程采用钢筋混凝土围堰，围堰长度为200米，宽度为10米，高度为5米。

2. 围堰结构：围堰主体采用钢筋混凝土结构，分为底板、侧板和顶板。

底板厚度为0.8米，侧板厚度为0.6米，顶板厚度为0.4米。

3. 围堰施工顺序：先进行围堰基础处理，再进行围堰主体施工，最后进行围堰封堵。

三、施工组织设计1. 施工准备（1）人员组织：成立围堰施工项目部，项目经理负责全面协调工作，项目副经理负责技术、质量、安全等方面工作。

（2）材料设备：准备围堰施工所需的钢筋混凝土、钢筋、模板、砂石等材料，以及挖掘机、混凝土搅拌车、运输车等设备。

（3）施工场地：对施工场地进行平整，确保施工顺利进行。

2. 施工工艺（1）围堰基础处理：采用挖掘机开挖围堰基础，清理杂物，确保基础平整、坚实。

（2）围堰主体施工：按照设计图纸进行围堰主体施工，分阶段浇筑混凝土，确保施工质量。

（3）围堰封堵：在围堰主体施工完成后，进行围堰封堵，确保围堰封闭严密。

3. 施工进度安排（1）围堰基础处理：5天完成。

（2）围堰主体施工：15天完成。

（3）围堰封堵：3天完成。

总工期为23天。

4. 质量控制（1）严格控制原材料质量，确保混凝土、钢筋等材料符合设计要求。

（2）加强施工过程中的质量检查，确保施工质量符合规范要求。

（3）做好施工记录，及时发现问题并采取措施进行整改。

5. 安全文明施工（1）加强安全教育，提高施工人员的安全意识。

（2）严格执行安全生产规章制度，确保施工安全。

（3）做好施工现场的文明施工，保持施工现场整洁。

四、结论本施工组织设计针对围堰工程部分进行了详细规划，确保围堰施工顺利进行。

通过科学合理的施工组织，确保工程质量、安全、进度等方面的要求得到满足。
