佳能EF 28-70mm红圈镜头维修拆卸图示

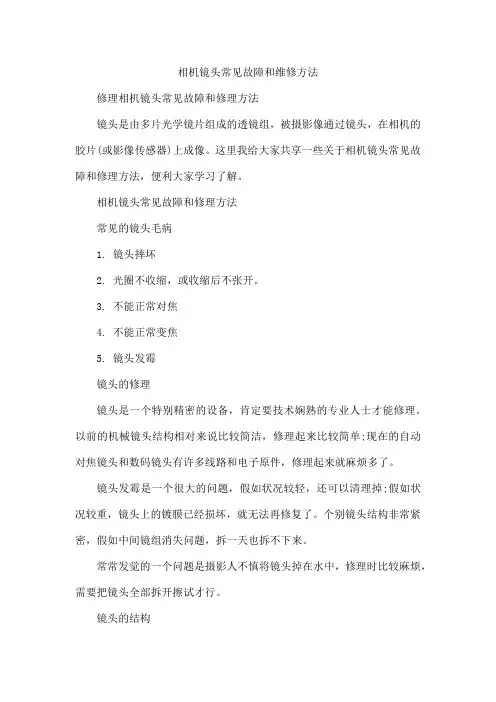

相机镜头常见故障和维修方法修理相机镜头常见故障和修理方法镜头是由多片光学镜片组成的透镜组，被摄影像通过镜头，在相机的胶片(或影像传感器)上成像。

这里我给大家共享一些关于相机镜头常见故障和修理方法，便利大家学习了解。

相机镜头常见故障和修理方法常见的镜头毛病1. 镜头摔坏2. 光圈不收缩，或收缩后不张开。

3. 不能正常对焦4. 不能正常变焦5. 镜头发霉镜头的修理镜头是一个特别精密的设备，肯定要技术娴熟的专业人士才能修理。

以前的机械镜头结构相对来说比较简洁，修理起来比较简单;现在的自动对焦镜头和数码镜头有许多线路和电子原件，修理起来就麻烦多了。

镜头发霉是一个很大的问题，假如状况较轻，还可以清理掉;假如状况较重，镜头上的镀膜已经损坏，就无法再修复了。

个别镜头结构非常紧密，假如中间镜组消失问题，拆一天也拆不下来。

常常发觉的一个问题是摄影人不慎将镜头掉在水中，修理时比较麻烦，需要把镜头全部拆开擦试才行。

镜头的结构镜头通常由前镜组、中间镜组和后镜组组成，镜组也是由几片镜片组成。

现代的镜片上一般都镀膜，防止光线折射，可以有效地提高成像的清楚度和颜色饱和度。

每一款镜头的结构都不一样，尼康、佳能、徕卡等各有自已的设计方法。

日本镜头内部的镜片比较多，而德国镜头的内部镜片比较少。

德国镜头的前组有时候一两片就行了，而日本镜头常达四五片。

另外，日本镜头内部程序特殊多，而德国镜头的轨道相对来说就很少。

镜头内部都涂黑，防相机的爱护方法1、防潮箱可能你的相机大部分的时间都在家里存放着，所以存放的地方要能防潮防尘，避开相机发霉或是进灰。

防潮箱其实是一个箱子，能够减低箱子内的湿度，让相机能有一个相对平安的环境，市场上低端(几十块起就有)的小型防潮箱的电子吸湿器是分别，需要另外充电再放进箱内进行湿度掌握。

高端货则将电子吸湿设备整合在箱内，可以实行不间断的湿度掌握，大家可以依据各自的需要进行选购。

2、相机带你的相机不是坚硬的金刚石，而是一摔在地上就简单碎的玻璃，因此为你的相机带上相机带，能够避开在使用时候手滑而导致的悲剧。

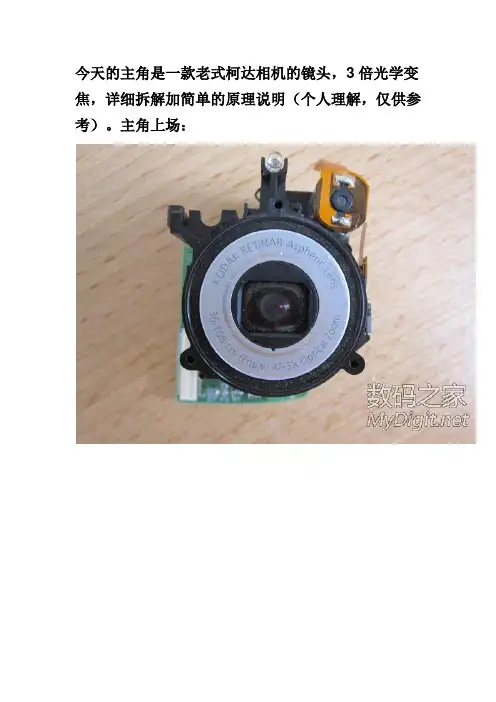

今天的主角是一款老式柯达相机的镜头，3倍光学变焦，详细拆解加简单的原理说明（个人理解，仅供参考）。

主角上场：在拆解之前先看看相机镜头的原理，以下是一般卡片数码相机的镜头结构，主要有4部分，变焦镜、光圈/快门、对焦镜、CCD。

各自的功能就不在这里啰嗦了。

先来看看CCD部分吧，影像通过变焦镜头再对焦后成像在CCD上，CCD将影像转成模拟电流信号再通过A/D芯片转成数字信号供CPU处理。

这款镜头的A/D使用了AD9804，很老的芯片，性能一般，另一个是CCD逻辑的配套IC。

电路的另外一面就是CCD 了，这款小相机还配了厚厚的散热片。

看看CCD特写，红的反光的应该就是滤光镜。

接下来出场的是镜头的变焦部分，变焦控制的方式很多，这款使用了编码方式，即不同的镜头位置对应不同的焦距，同时也对应不同的二进制码。

一下图片的4个铜触片对应4位编码，接触镜头上的铜皮就是低电位，即0，否则就是1。

镜头归位状态为0000（假设上面为高位）。

在马达的驱动下转动镜头，触片将有以下状态，分别对应不同的编码，这样相机的CPU就知道镜头目前的状态，何去何从。

看看背后英雄，驱动马达，镜头编码器。

接下来拆解镜头的对焦部分。

对焦马达带动对焦镜头移动实现对焦，这里使用了步进马达，初始位置传感器告知CPU对焦镜头是否在位，通过步进的步数精确控制相机对焦。

两个特写，帮助理解对焦镜的移动。

结合前面的原理图，看看这个镜头的情况。

接下来开始光圈快门组件的拆解。

这里的马达使用类似石英表马达的结构，线圈驱动磁性转子转动，转子上的拨杆拨动光圈叶片的运动。

以下模拟转子拨杆的运动，带来光圈叶片状态的变化。

转子向下摆动，意味着大光圈拍摄，停留时间即为快门时间，相反，向上摆动，就是小光圈拍摄。

最后，合个影吧。

仅供参考，欢迎拍砖。

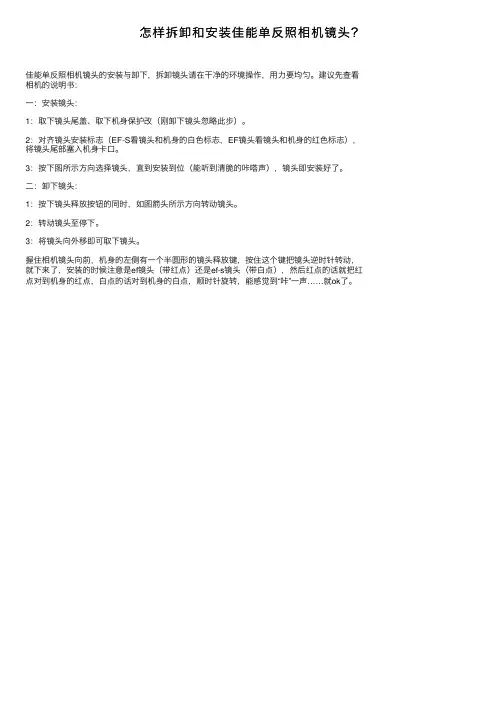

怎样拆卸和安装佳能单反照相机镜头？佳能单反照相机镜头的安装与卸下，拆卸镜头请在⼲净的环境操作，⽤⼒要均匀。

建议先查看相机的说明书：
⼀：安装镜头：
1：取下镜头尾盖、取下机⾝保护改（刚卸下镜头忽略此步）。

2：对齐镜头安装标志（EF-S看镜头和机⾝的⽩⾊标志，EF镜头看镜头和机⾝的红⾊标志），将镜头尾部塞⼊机⾝卡⼝。

3：按下图所⽰⽅向选择镜头，直到安装到位（能听到清脆的咔嗒声），镜头即安装好了。

⼆：卸下镜头：
1：按下镜头释放按钮的同时，如图箭头所⽰⽅向转动镜头。

2：转动镜头⾄停下。

3：将镜头向外移即可取下镜头。

握住相机镜头向前，机⾝的左侧有⼀个半圆形的镜头释放键，按住这个键把镜头逆时针转动，就下来了，安装的时候注意是ef镜头（带红点）还是ef-s镜头（带⽩点），然后红点的话就把红点对到机⾝的红点，⽩点的话对到机⾝的⽩点，顺时针旋转，能感觉到“咔”⼀声……就ok了。

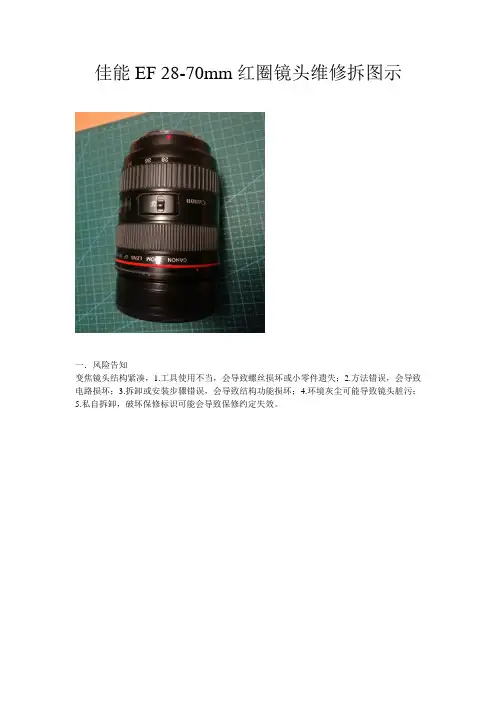

佳能EF 28-70mm红圈镜头维修拆图示一．风险告知变焦镜头结构紧凑，1.工具使用不当，会导致螺丝损坏或小零件遗失；2.方法错误，会导致电路损坏；3.拆卸或安装步骤错误，会导致结构功能损坏；4.环境灰尘可能导致镜头脏污；5.私自拆卸，破坏保修标识可能会导致保修约定失效。

二.工具要求带磁细十字钢起（有足够硬度）2、3、5mm各一把，气吹，尖咀镊子。

三.拆卸步骤1.拆除镜头定位金属环固定螺丝4颗注意选择大小合适的十字起。

2.起下电路接触器内环抠取内环时注意先将后镜头缩回，防止手指碰触镜面。

因为要拍照，所以图中是单手，实际是两手配合（以下同），按住金属环，防止取内环时损坏电路连接线。

电路接触器内环取下后的实图。

3.拆除电路接触器用最小的十字起拆除电路接触器固定螺丝2颗很轻松即可取下镜头定位金属环。

4.取下镜头后罩注意向上稍微用力同时，还应稍作左右旋转。

5.借助镊子拔掉电路连接插片记住各类插片位置、大小。

注意上图中此类插片的起出方式，用镊子钩住凹槽横向稍用力拉开，即可取出插片。

6.取下电路板，记住方位、卡槽注意取的过程不要用蛮力，防止损坏电子元件。

7.拆除变焦环固定螺丝2颗8.用镊子取下变焦拔片注意镊子应向内上方斜向用力。

9.取下变焦环用右手拇指和食指托住变焦环并稍向上用力即可取下。

10.拆除镜头外罩固定螺丝5颗注意取出小螺丝时防止掉落，我的经验是确认全部回松后将外罩连带螺丝整个向上缓慢取出。

图中可见外罩上的对焦转换开关（已经损坏）下图所见即为对焦电机啦11.向上拔出对焦环12.拆除对焦电机固定螺丝6颗向上上图为对焦电机内部结构，注意图中黑色金属片为对焦拔片，恢复安装时一定要对准下图中的拔片槽。

13.前镜头有固定螺丝3颗，见下图14.后镜头固定螺丝3颗后面的拆卸工作不建议了，因为涉及光轴、电子光圈驱动等问题，稍有不慎，回天无力。

至少我是这样认为的，拆到这步已经可以解决好多常见问题了，再有问题，恐怕已经不是非专业人员能解决啦。

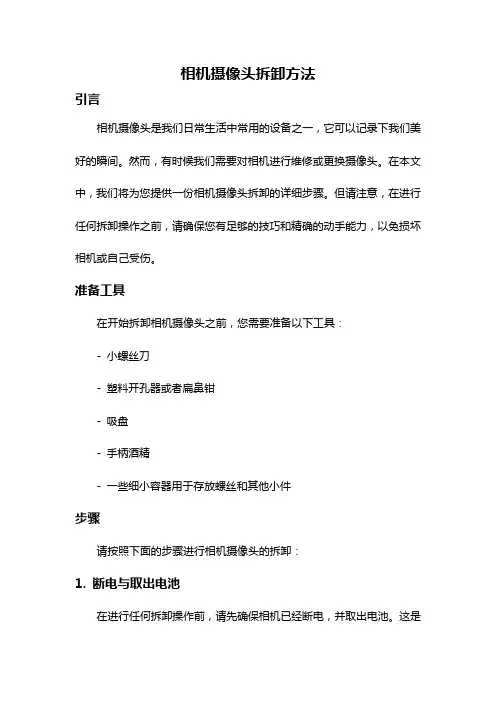

相机摄像头拆卸方法引言相机摄像头是我们日常生活中常用的设备之一，它可以记录下我们美好的瞬间。

然而，有时候我们需要对相机进行维修或更换摄像头。

在本文中，我们将为您提供一份相机摄像头拆卸的详细步骤。

但请注意，在进行任何拆卸操作之前，请确保您有足够的技巧和精确的动手能力，以免损坏相机或自己受伤。

准备工具在开始拆卸相机摄像头之前，您需要准备以下工具：- 小螺丝刀- 塑料开孔器或者扁鼻钳- 吸盘- 手柄酒精- 一些细小容器用于存放螺丝和其他小件步骤请按照下面的步骤进行相机摄像头的拆卸：1. 断电与取出电池在进行任何拆卸操作前，请先确保相机已经断电，并取出电池。

这是为了避免您在操作过程中触电或者损坏相机。

2. 拆卸镜头盖使用一个塑料开孔器或扁鼻钳小心地将镜头盖从相机体上取下。

这个步骤一般比较简单，只需轻轻用力即可。

3. 拆卸手柄使用小螺丝刀，尝试寻找并拆下相机手柄上的螺丝。

这些螺丝可能位于相机的侧面或底部，取下他们，并将螺丝存放在细小容器中。

4. 拆卸相机外壳在拆下手柄之后，您可以开始拆卸相机的外壳。

使用吸盘小心地将相机的外壳从相机体上拆下。

确保用力平稳并避免过度用力，以免损坏相机的内部结构。

5. 拆下主板拆卸外壳后，您将能够看到相机的主板。

首先，检查并记下连接镜头的线缆和插头。

然后，小心地将这些线缆和插头拔离主板。

确保您小心翼翼地移动线缆和插头，避免对其造成损害。

6. 拆下摄像头部件现在您已经接近目标了- 拆卸摄像头！在主板旁边可以找到摄像头部件。

使用小螺丝刀松开固定摄像头的螺丝，并小心地将它取下。

7. 清洁在安装新的摄像头模组之前，不妨清洁一下相机的内部结构。

使用手柄酒精擦拭内部的灰尘和污垢，确保相机内部清洁干净。

8. 安装新的摄像头借助细小容器中的螺丝，将新的摄像头部件安装回主板。

确保螺丝固定并紧密无松动。

9. 关闭相机跟着上面的步骤逆序操作，将相机重新组装。

确保外壳和手柄安装正确并稳定。

结论拆卸相机摄像头可能是一项复杂的任务，需要耐心和精确的操作。

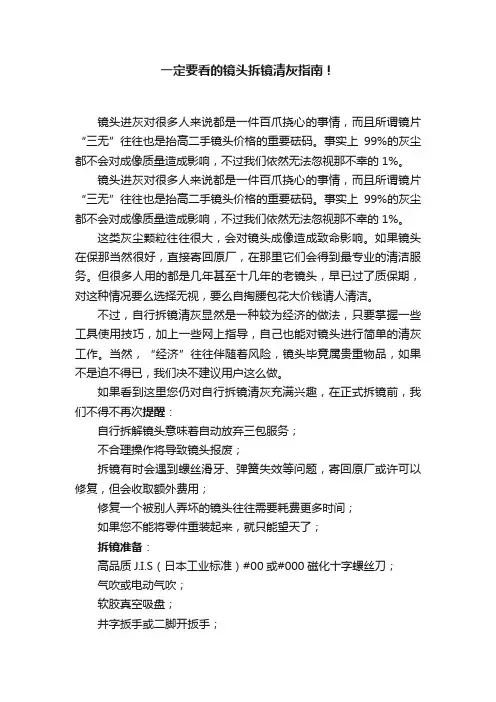

一定要看的镜头拆镜清灰指南！镜头进灰对很多人来说都是一件百爪挠心的事情，而且所谓镜片“三无”往往也是抬高二手镜头价格的重要砝码。

事实上99%的灰尘都不会对成像质量造成影响，不过我们依然无法忽视那不幸的1%。

镜头进灰对很多人来说都是一件百爪挠心的事情，而且所谓镜片“三无”往往也是抬高二手镜头价格的重要砝码。

事实上99%的灰尘都不会对成像质量造成影响，不过我们依然无法忽视那不幸的1%。

这类灰尘颗粒往往很大，会对镜头成像造成致命影响。

如果镜头在保那当然很好，直接寄回原厂，在那里它们会得到最专业的清洁服务。

但很多人用的都是几年甚至十几年的老镜头，早已过了质保期，对这种情况要么选择无视，要么自掏腰包花大价钱请人清洁。

不过，自行拆镜清灰显然是一种较为经济的做法，只要掌握一些工具使用技巧，加上一些网上指导，自己也能对镜头进行简单的清灰工作。

当然，“经济”往往伴随着风险，镜头毕竟属贵重物品，如果不是迫不得已，我们决不建议用户这么做。

如果看到这里您仍对自行拆镜清灰充满兴趣，在正式拆镜前，我们不得不再次提醒：自行拆解镜头意味着自动放弃三包服务；不合理操作将导致镜头报废；拆镜有时会遇到螺丝滑牙、弹簧失效等问题，寄回原厂或许可以修复，但会收取额外费用；修复一个被别人弄坏的镜头往往需要耗费更多时间；如果您不能将零件重装起来，就只能望天了；拆镜准备：高品质J.I.S（日本工业标准）#00或#000磁化十字螺丝刀；气吹或电动气吹；软胶真空吸盘；井字扳手或二脚开扳手；一个光线充足的工作台；EG:尼康24-70mm f/2.8D后镜组清灰24-70mm f/2.8D或许是是尼康为数不多拆解较为简单的镜头，尾部镜片与整支镜头可以完全分离的，因此只要清除镜尾的三颗固定螺丝就能取出整个后镜片组。

用气吹吹走附着在镜片上的灰尘，最后再组装起来就算完成了。

清除镜尾三颗固定螺丝。

将后镜片整个取出。

将尾部密封环缺口对准光圈拨杆，拧上螺丝，重装完毕。

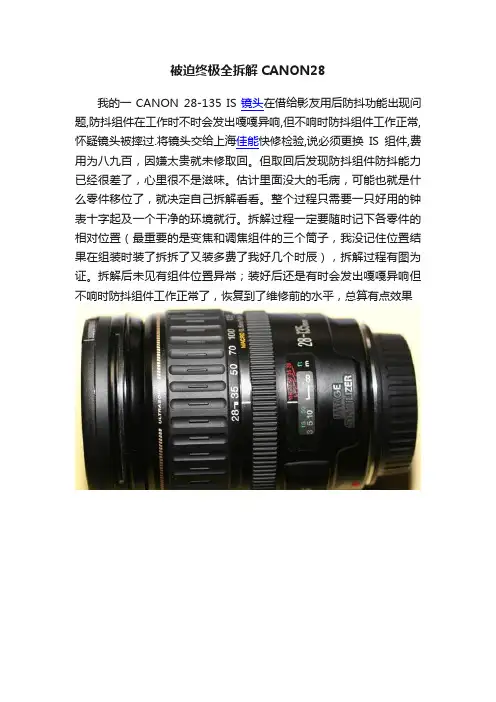

被迫终极全拆解CANON28
我的一CANON 28-135 IS镜头在借给影友用后防抖功能出现问题,防抖组件在工作时不时会发出嘎嘎异响,但不响时防抖组件工作正常,怀疑镜头被摔过.将镜头交给上海佳能快修检验,说必须更换IS组件,费用为八九百，因嫌太贵就未修取回。

但取回后发现防抖组件防抖能力已经很差了，心里很不是滋味。

估计里面没大的毛病，可能也就是什么零件移位了，就决定自己拆解看看。

整个过程只需要一只好用的钟表十字起及一个干净的环境就行。

拆解过程一定要随时记下各零件的相对位置（最重要的是变焦和调焦组件的三个筒子，我没记住位置结果在组装时装了拆拆了又装多费了我好几个时辰），拆解过程有图为证。

拆解后未见有组件位置异常；装好后还是有时会发出嘎嘎异响但不响时防抖组件工作正常了，恢复到了维修前的水平，总算有点效果。

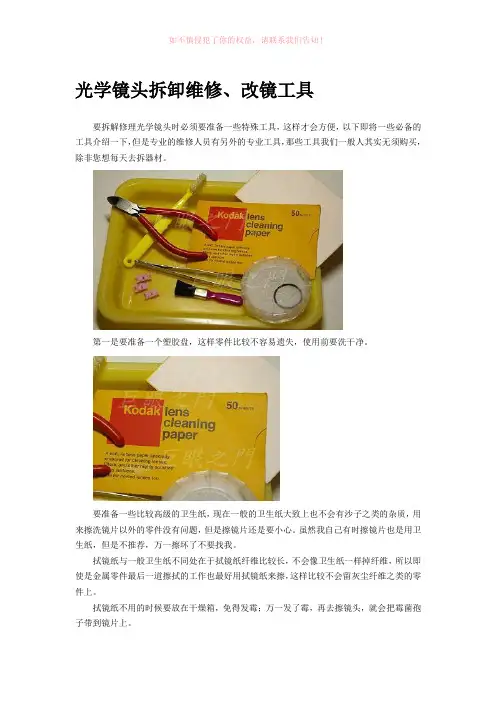

光学镜头拆卸维修、改镜工具要拆解修理光学镜头时必须要准备一些特殊工具，这样才会方便，以下即将一些必备的工具介绍一下，但是专业的维修人员有另外的专业工具，那些工具我们一般人其实无须购买，除非您想每天去拆器材。

第一是要准备一个塑胶盘，这样零件比较不容易遗失，使用前要洗干净。

要准备一些比较高级的卫生纸，现在一般的卫生纸大致上也不会有沙子之类的杂质，用来擦洗镜片以外的零件没有问题，但是擦镜片还是要小心。

虽然我自己有时擦镜片也是用卫生纸，但是不推荐，万一擦坏了不要找我。

拭镜纸与一般卫生纸不同处在于拭镜纸纤维比较长，不会像卫生纸一样掉纤维，所以即使是金属零件最后一道擦拭的工作也最好用拭镜纸来擦，这样比较不会留灰尘纤维之类的零件上。

拭镜纸不用的时候要放在干燥箱，免得发霉；万一发了霉，再去擦镜头，就会把霉菌孢子带到镜片上。

找一个装滤镜的盒子，可以装一些拆下来的小螺丝、弹簧等的小零件，那些东西万一掉了非常不好找。

我就曾掉过一颗镜头光圈定位用的钢珠，再也找不到。

小毛刷也是必备的，有些附着力不强的灰尘之类的杂质可以先用吹气球吹，有些吹不掉可以用软毛刷来轻轻刷一下再吹。

这个小毛刷要经常洗一下，否则附着了脏东西会弄到镜头上。

这是防滑垫的小片，拆镜头前面的铭版时可以增加摩擦力。

有的修理师傅是准备一堆不同口径的橡皮空心圆柱，不是职业的应该用这个就好。

防滑垫也可以剪成这样的形状，有不同的大小，就可以开不同大小的铭环，开的时候将中空防滑垫放在铭环上，用一个差不多大小的镜尾盖或者是环状的零件压着就可以将铭环转下来。

小钳子可以剪一些小零件，也可以用尾部加上防滑垫拆铭环用。

有时一些零件很硬，或者要玩改镜，剪铜板或剪铁零件，要买个热处理的斜口钳，剪起零件会比较方便。

旧牙刷也要找一个，万一拆出来的零件很油，可以用清洁剂加上牙刷来刷，当然其他刷子也可以，但是牙刷是全塑胶制造，比较软，不会伤到零件。

小镊子用来夹东西。

小型起子组要准备多一些尺寸，因为镜头很难预期用了哪些尺寸的小螺丝。

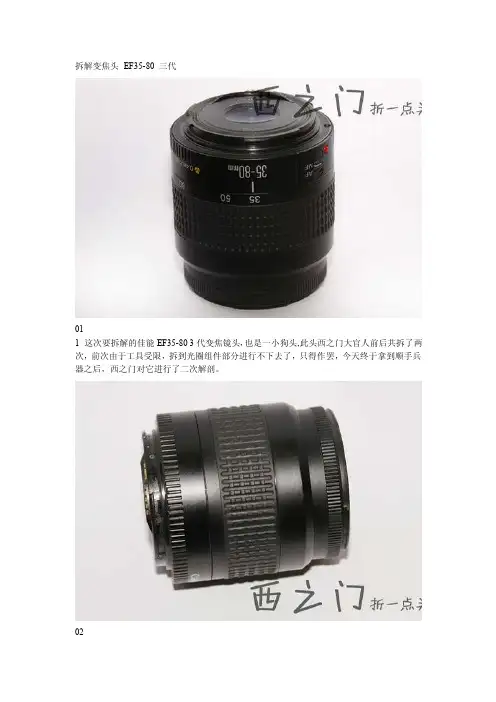

拆解变焦头EF35-80 三代011 这次要拆解的佳能EF35-80 3代变焦镜头，也是一小狗头,此头西之门大官人前后共拆了两次，前次由于工具受限，拆到光圈组件部分进行不下去了，只得作罢，今天终于拿到顺手兵器之后，西之门对它进行了二次解剖。

022 第一步依然是镜头卡口处的两个螺丝。

033 螺丝拧完后。

044 这次撬卡口挡片的位置是这里。

055 卡口挡片取下后，露出最后边的一片镜片，此片镜片竟然是塑料的。

066 直接用改锥撬出这个镜片即可。

077 拿下来以后摆个pose。

088 依然是从图中位置撬下对焦模式按钮部分。

09109 10 拆下对焦模式按钮部分以后的样子，可惜的是这次佳能没有用双面胶。

111211 12 像拆自行车外带一样卸下变焦阻尼橡胶环。

1313 拧下露出的三颗螺丝。

1414 三颗螺丝的pose。

1515 正反旋转着可取出对焦螺纹套筒（左）和对焦驱动组件（右）。

1616 对焦螺纹套筒（左）和对焦驱动组件（右），对焦驱动组件又可分为对焦驱动板齿轮电机组件（上）和光圈组件（下）。

1717 对焦螺纹套筒部分的pose。

1818 再正反来回旋转，可以将对焦螺纹套筒拆解为变焦镜筒（左）和对焦镜筒（右）。

1919 此次拆解的难点在于光圈组件，而这也是西之门大官人第二次拆此头时才得以攻克的部分，先拧下上边的三颗螺丝。

2020 将光圈组件上三个突出部分卡住的光圈控制线小心取出。

2121 取出后。

2222 只用一成功力向上可将光圈组件同后镜组分离。

23242523 24 25 这三张分别是西之门将光圈打到中间、最小、最大，注意右下方的黑色突起分别是在凹槽的中间、最左、最右，可见它就是控制光圈的关键部分。

2626 从改锥指向的位置撬起金属部分。

2727 撬起的时候会遇到这根金色金属丝的干扰，把它向左扳，直至不压在金属片上边为止。

2828 开啦。

2929 取下刚才说过的控制光圈的关键部分，我们牛掰闪闪的见到传说中的光圈叶片了。

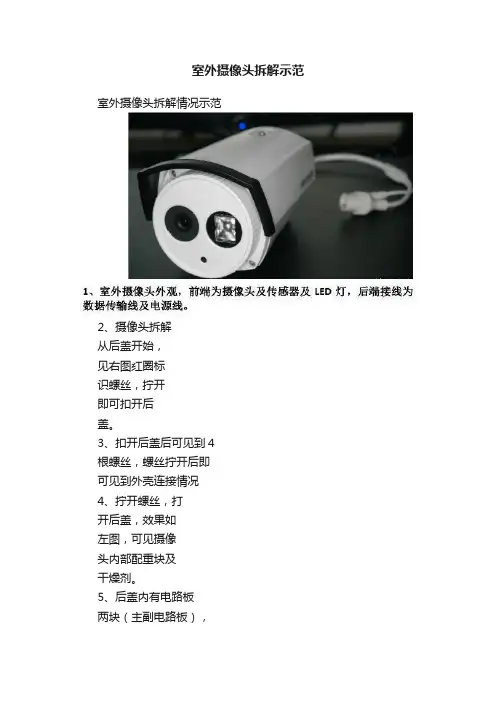

室外摄像头拆解示范室外摄像头拆解情况示范
2、摄像头拆解
从后盖开始，
见右图红圈标
识螺丝，拧开
即可扣开后
盖。

3、扣开后盖后可见到4
根螺丝，螺丝拧开后即
可见到外壳连接情况
4、拧开螺丝，打
开后盖，效果如
左图，可见摄像
头内部配重块及
干燥剂。

5、后盖内有电路板
两块（主副电路板），
副板电路较为简单，
主电路板也就是摄
像头的处理器了。

6、电路板间镶嵌的
红外接入线（左图标
识1）、内存（左图标识2）、接入coms的排线（左图标识3）及电源接入线（左图标识4）。

7、电路板的
另一面，铁
皮作为固定
保护用外，
另外可作为
散热片使
用。

8、主板、铁块分离后，可见主板原图，
电阻元件已去除散
热硅胶，右图标识1
为网络芯片，有图标
识2为记忆电子（主
产国为日本）
9、拿掉主板后
可以见到已固
定在后盖上的
副板，副板作用
主要用在连接
主电源线及红
外传感等。

10、枪机摄像头前端
为摄像头（含传感器
及相关的感光元件。

11、摄像头中
传感器，传感
器电路板大
面积覆铜，主
要为散热设
计
12、摄像头旁红外线LED灯。

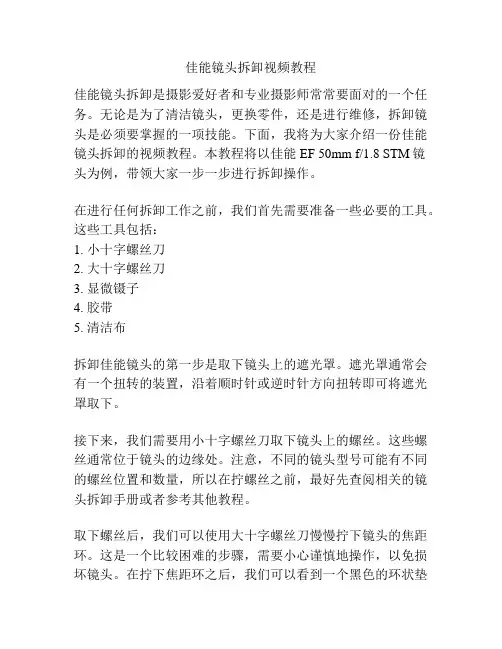

佳能镜头拆卸视频教程佳能镜头拆卸是摄影爱好者和专业摄影师常常要面对的一个任务。

无论是为了清洁镜头，更换零件，还是进行维修，拆卸镜头是必须要掌握的一项技能。

下面，我将为大家介绍一份佳能镜头拆卸的视频教程。

本教程将以佳能EF 50mm f/1.8 STM镜头为例，带领大家一步一步进行拆卸操作。

在进行任何拆卸工作之前，我们首先需要准备一些必要的工具。

这些工具包括：1. 小十字螺丝刀2. 大十字螺丝刀3. 显微镊子4. 胶带5. 清洁布拆卸佳能镜头的第一步是取下镜头上的遮光罩。

遮光罩通常会有一个扭转的装置，沿着顺时针或逆时针方向扭转即可将遮光罩取下。

接下来，我们需要用小十字螺丝刀取下镜头上的螺丝。

这些螺丝通常位于镜头的边缘处。

注意，不同的镜头型号可能有不同的螺丝位置和数量，所以在拧螺丝之前，最好先查阅相关的镜头拆卸手册或者参考其他教程。

取下螺丝后，我们可以使用大十字螺丝刀慢慢拧下镜头的焦距环。

这是一个比较困难的步骤，需要小心谨慎地操作，以免损坏镜头。

在拧下焦距环之后，我们可以看到一个黑色的环状垫圈。

使用显微镊子小心地取下它，并将其放在一旁。

接下来，我们需要小心地取下镜头的前盖和胶圈。

使用手指轻轻按压胶圈的四个边缘，将胶圈从镜头上取下。

在取下胶圈之后，我们可以看到一些螺丝，将这些螺丝取下，并用胶带将螺丝标记好位置，以方便后续的组装。

继续拆卸镜头的第一组镜组。

用手指轻轻转动镜头，直到看到一个小孔。

然后使用显微镊子将孔中的螺丝取下。

注意，这些螺丝比较小且容易遗失，所以要小心操作。

取下螺丝后，我们可以将镜组轻轻取下。

根据镜头型号的不同，我们可能需要进行更多的拆卸步骤。

在此步骤之后，我们可以将镜头内部的其他零部件逐一取下，直到达到我们的目的。

在拆卸过程中，我们需要特别注意以下几点：1. 小心操作，避免用力过猛而导致零件损坏。

2. 记录每个步骤，并将螺丝等零部件放在安全的地方，以免遗失。

3. 使用清洁布清洁镜头的各个部分，确保它们没有灰尘或污垢。

【就怕你不敢！】单反镜头大拆解！准备的工具：1.镜头（废话）2.1MM十字螺丝刀，少数镜头需要六角，三角螺丝刀3.镜头笔4.擦镜布5.吹耳球6.润滑油（注：最好是凡士林类无味润滑油）7.镊子步骤分解：再次提醒大家，镜头拆解安装不像手机，PSP，笔记本一样简单，拆解安装难度之大，以至于我这个拆机王都有点压力，技术不到家的话，可能会对你的镜头产生N多不良副作用，因此，在你拿起螺丝刀之前，先想好要不要下手。

将镜头倒置，拆解屁股这步非常简单，但是也要注意，排线不要忘记拆掉了打开镜头后盖后，看到这样的将电路板的线拿下来，卸下电路板，注意1，有开关的不要把开关的线给搞掉了注意2：整个拆解，安装过程一定随时注意各种排线的位置和状态，不要损坏了排线电路板后面的金属支架也拿下来看到了整个SWM马达，如果不是环形马达，那么就是普通的马达+传动结构，比如很多副厂镜头注意3，记忆力足够好的话，你可以靠脑子，不好的话，建议用手机或相机拍照，记录下各个螺丝的位置，以免安装的时候出现步骤错误引起各种不必要的麻烦。

拿下金属支架，然后注意这里，先观察，可以看到外侧是固定SWM马达套件的位置，内侧是固定镜片的位置，拆解步骤是由外向内，所以先拆卸SWM。

将SWM拿下来，看到整个镜头的光学部分已经展现在眼前了。

马达放一边不管，继续拆解，当然，马达出故障的，可以到此为止了，直接跳到马达部分，这个教程是以全面完整的拆解过程步骤讲解整个镜头的结构和原理，由上图可以看到，变焦环被一个螺丝卡住了，这里先要拿下来这个螺丝，当然橡胶圈要取下来才行接下来将固定周围的一圈螺丝拆下来分离前镜片，光圈变焦部分，以及对焦镜片继续拆解光圈部分结构注意4：记好了某些有方向性的结构，比如这个整个部分拆开了，又分成了好几个组组件这里要说下，之前看到的那一排金色的电路其实是变焦感应器，用来感应焦距位置，不难看出，是通过变换排列组合来感应焦点位置维修要点1：有时候，镜头受到撞击或长时间使用后，下图中的触点会出现位移或者损坏等现象，这时候焦距感应器就坏掉了，表现为不能读取出来相片的焦距这个就是光圈结构，设计非常之巧妙看到这些螺丝了么，你还记得哪个是哪个吗？安装的时候，顺序是相反的，要注意，很多巧妙结构，可能第一次拆卸会不适应，容易安装错位，仔细研究下就好了这里要说的是，注意5：镜片在拆卸过程中会沾上指纹灰尘，指纹要轻轻擦掉，灰尘一定不要擦，要用吹耳球！！。

摄影器材维修专区鉴于没有专门的器材维修讨论区，总结了一些高手自己动手维修器材的贴子：希望大家不断补充。

88相机的拆卸与快门系统的维修的讨论胖豆豆Leica M7分解(图) xyzjLeica R3/ Minolta XE/Canon AE机顶（图）东桥1948MCK1000顶盖拆解乐凯lucky/汪大壮Minolta A5美能达旁轴A5 拆机记（图）一段故事美能达旁轴机镜头清洗拆开分解（图）情色悟空Minolta X300S分解（图）SGY.Minolta XD7拆卸顶盖（图）SGY.拆卸顶盖（图）SGY.Minolta XE/Leica R3/Canon AE机顶（图）东桥1948Nikomat尼柯玛特FTN修理记（图）情色悟空Nikon F3AF我来分解NIKON F3AF之一（图）shu我来分解NIKON F3AF之二（图）shu我来分解NIKON F3AF之三（图）shu Nikon FM2FM2拆修分解图及经验教训（图）吐奶猫调速盘（示意图）36张/中性灰Nikon F100我拆NIKON F100（图）okjNikon N90N90分解（图）吐奶猫Olympus OM1分解（图）中性灰Olympus μ2齿轮洪七公Pentax Me分解（图）simon1PRAKTICA L2/LTL顶盖issac/lzl/全景对焦屏相机对焦屏清洗全攻略看片说话Minolta α3对焦屏清洗（图）KINGYI镜头Canon EFCanon EF 文人舞刀Canon EF28-105USM见文内jessile给出的链接长城90/3.5分解（图）不周山石敢当Konica Hexanon AR 40mmf1.8分解碎步溜Leitz 28-50？剖面/内部（图）TessarMC ROKKOR-PG 50f1.4分解（图）yj1705Minolta MD Zoom 70-210/4.5-5.6分解（图）全不自动Minolta MD Zoom 70-210mm F4MINOLTA MD ZOOM 70-210mm F4 大拆解MCK1000 链接无法打开Nikkor AF80-200/2.8ED - XGPXGP拆卸（图）色狼无忌Nikkor AI口改Canon FD口Ai口改FD口（图）xitekNikkor AIS 50/1.4拆卸dcNikkor 50/1.4 改Ai口非Ai镜头改口（图）馅饼尤比杰尔21A 200/4调整A-M环松紧冰山尤比杰尔21M 200/4分解（图）梵天俄头85/f2改造无穷远不合焦改造（图）解构主义/lymex VivitarVIVITAR 28-70mm 镜头维修记海绵Vivitar 35-105mm 1:3.5 Auto Zoom变焦环不能转动碎步溜幻灯机Leitz RT300拆机xucy转接环FD-M42FD-M42 xucy数码Canon G1分解（图）ejzCanon IXUS分解（图）curtnerNikon 950/990/995拆除990的红外滤镜（图）陈皮990对焦故障画皮CF卡拆个CF卡给大家看（图）okj最近拆东西上瘾了,再拆个cf卡给大家瞧瞧（图）zisui相机不认CF卡的解决方法liuqf电池2CR5自制可充电镍氢2CR5的方法（图）lihua0415Canon EOS5 外接电池包外接电池包（图）发烧鸭Fuji 4900/6900NP80 DIY(图) qiaokeli快门线Contax快门线DIY（图）穆易/CTQ尼康Nikon F70, F801s等机器的电子快门线DIY 实例图解快门线DIY(图) qiaokeli笔记本IBM（图）色影数码充电器PanasonicBQ39分解（图）片云奥林巴斯BU200、三洋NC-M5洋、品新PC-51CH充电器解剖（图）zcljj 硬盘拆解（图）血色黄昏。

佳能EF 28-105mm f/3.5-4.5 USM镜头全面拆解搞到一个佳能EF 28-105mm f/3.5-4.5 USM一代镜头，镜片上长了一些霉斑，虽然不影响成像，但心里总是不舒服，干脆拆开清洗一下，开始以为就前面的镜片上长了霉，就把前镜组拆开了，用酒精洗了一通，镜片变得很通透。

把镜组装回去，推到最大焦距从前镜片往里一看，我的天，里面的镜组也有霉斑，既然开拆了，索性都拆开洗洗。

拆的时候没怎么在意，就没拍照！拆完了，才想起来给广大小伙伴们留点东西，就把回装的过程拍了下来，反方向排序。

说说如何拆这个镜头！闲话少说，开始了。

先来一个全家福先从后面下手，拧掉卡口上的四颗螺丝，然后把触点旁边的两颗很小的螺丝也拧掉，卡口就可以掰开一个缝隙，千万不要用力掰，用螺丝刀伸进去拨开塑料护圈上的卡扣，把护圈拿掉，这个是护圈的结构，四个卡扣就成了这个样子了把所有排线都卸掉，右边的两个插座上没有卡扣，排线需要一点一点用螺丝刀在硬壳部位拨出来，注意是拨不是拔。

左边两个是有卡扣的，用螺丝刀轻轻打开卡扣，轻轻一拨排线就出来了。

电路板上有一颗螺丝，也拧掉，电路板就可以拿掉了。

和后壳相连的三颗螺丝，把它们都拧掉，后壳就可以轻松拿下，环形超声波电机就出现了。

注意这个小圈的豁口，从这里可以卸掉电机，用手压住小钢圈，用螺丝刀顶住豁口逆时针用力旋转一个角度，两个小钢圈就下来了。

接着把环形电机的定子和转子拿下来，的确是拿下来的。

环形电机一家合影，精密吧！把对焦环也拿掉，就是这个样子后面拆差不多了，开始拆前面。

先把前镜组的挡片撬下来，嗯，对！是撬，挡片上有两个豁口，用钟表螺丝刀直接撬开就行了。

撬掉挡片的镜头就是这个样子，镜片有点手印了，一会一块擦。

呵呵！把变焦胶圈用力一挤，就能向上脱了，脱成这样。

把那个螺丝卸掉，转到105mm长焦位置，旋转一下整个内部镜筒就能抽出来了。

小心后面的排线不要绊住。

先弄成这个样子拔出来，就成了这样，很精密的样子。

自己动手之进水单反镜头的拆解维修掉池塘里的进水镜头，经过吹风干燥，水汽已经没有了。

通过上机试验，问题出来了：50mm 1.4 镜头不能自动对焦，手动可以对焦，其他都正常。

初步判断是对焦马达或者线路板的原因，决定自己拆开看看，顺便将镜头里清洁一下。

准备的维修工具。

先从镜头卡口处开始拆起，卡口上有4颗螺丝必须拆掉。

触点下也有2颗小螺丝。

拆卸螺丝。

拆掉螺丝后，轻轻撬开卡口，卡口下并没有密封橡皮胶环，而是有类似密封胶似的东西。

卡口触点下边有排线连着，卡口取不下来。

从缝隙处观察卡口的黑色内环有4个倒扣卡在卡口接环的内侧，必须伸进工具将内环倒扣一一撬开，取出黑色内环。

取出的内环。

镜头卡口金属接环终于取下了。

卡口金属接环用料很足。

来张背面的。

取下镜头卡口接环就可以看见线路板了。

线路板被镜头外壳卡着，从这边不容易取下来，只好从另一边下手。

从镜筒的前端找到4颗螺丝，将其拆掉。

螺丝拆掉后外面的镜筒就可以从前端取下。

取下的前镜筒和手动变焦环。

手动变焦环内侧的齿与那个白色的齿轮咬合进行手动变焦。

因为进水镜头里有水印，所以要将镜片拆开擦拭，先拆后部镜片，将井字型扳手的两个尖角插入镜片边缘的两个小孔内，逆时针旋转。

注意不要刮花镜片。

轻轻取下后镜片。

镜头内部的水印，轻轻擦掉，这部分工作完成，达到一定的目的。

反过来继续拆，经外镜筒上的对焦拨块取下。

取下的自动/手动对焦拨块。

背面。

镜身上的自动/手动对焦开关。

将外镜筒向镜头的后部方向慢慢拔下来。

至此镜头的外衣已经全部剥掉。

开始拆主板上的排线，首先要将排线上的卡子拨开，不能硬拔，否则容易折断排线。

排线卡子拨出的状态。

依次拔出所有排线，就可以拆卸主板螺丝。

拿下主板。

仔细检查主板，正面、反面均没有异常情况。

反面。

拆除主板后的内镜筒。

拆除主板后的内镜筒。

对焦位置的滑动触点。

内部镜组对焦系统的滑块。

将触点和滑块拆下。

内镜筒分为两部分，左边是对焦马达，右边是镜头组。

先看右边镜头组部分，分内外两层。

自己动手修相机——解决佳能镜头光圈故障自己动手修相机——解决佳能镜头光圈故障不同器材会出现不同故障，但许多器材故障其实是人为使用不当造成的，一些看似很严重的问题也许无需送修，一个小窍门就可以解决；而有些看似问题不大的故障则必须由专业的维修工程师进行检测维修才能予以解决。

为了帮助影友们在器材出现问题时能正确判断故障原因并合理解决，我们特别邀请了资深摄影器材维修工程师——西安西光摄影器材商行、佳能签约维修站站长杨晓辉师傅讲解一下各类摄影器材的常见故障以及解决方法。

本期介绍佳能EF 24-105mm f/4 L 镜头最常见的光圈故障预防和解决方法。

佳能EF 24-105mm f/4 L 镜头是佳能性价比较高的一款全画幅广角变焦镜头，曾是EOS 5D 系列相机的套机镜头，在市场上具有相当大的保有量。

但由于使用不当或环境气候原因，这款镜头有一个常见故障，那就是光圈系统报错导致不能正常拍摄。

但需要注意的是，不同的错误代码表示不同的错误原因，只有了解代码意义才能正确判断故障情况。

这支镜头最常见的故障代码是相机在屏幕上显示F00 错误，也就是镜头光圈值不能正确显示，造成这一故障的原因，其实主要是由于拍摄环境恶劣或未定期清洁相机，导致镜头后卡口金属触点被潮气腐蚀或被氧化污染。

当出现这样的故障时，只需将镜头从相机上拆下，用棉签蘸无水酒精或橡皮对镜头后卡口金属触点进行清洁，再将镜头安装回去，一般问题就可以解决，无需送修。

事实上，除了这支镜头，包括尼康、腾龙、图丽以及佳能的多支镜头,当后金属触点受潮腐蚀或长期使用被氧化污染后，都有可能出现这样的故障，大多数清洁后都可以恢复正常。

除了前面那种无需送修的故障外，这支镜头还有一种故障在现象上是一样，但问题却有本质区别，那就是屏幕上显示ERR01 故障。

当同样的镜头在相机上出现这一代码时，相机表现也是镜头光圈无法识别，有时候仔细听还可以听到镜头光圈叶片来回收缩放大的声音；有时候镜头光圈叶片会只保持在全开位置上不动。

怒拆（shuai ）一个红圈镜头，我假装毫不在乎!我要假装我毫不在意的样子，心平气和的拆了一个镜头。

我要坚信这是为了摄影技术的发展，更多摄影人技术的提高而在努力。

我相信很多人在摄影课上听老师BB 什么是光圈环，什么是对焦环都是用的PPT 讲的，包括我自己。

所以现在用最真实的一线材料来教学。

在拆卸之前是这样的：简直binglingbingling 啊！再来一张全家福这张图是网上找来的，都说佳能光学是最复杂的，确实很吓人，几乎看不懂。

其中包含18 片13 组的镜片，看不懂=.= 首先给大家带来的是变焦环！佳能24-70mm F2.8 L 二代镜头是典型的大多数新款佳能镜头（近5-6 年）的设计。

这个是对焦环，可以看到对焦环是被变焦环包裹住的。

由于光圈是电子控制的，所以佳能卡口上没有光圈连杆与弹簧，这避免了连杆或弹簧的折断，但电路会出现烧毁的问题。

至于哪种方式更稳定，这点我倒是不会操心的，只怕摔…佳能采用了一个光学的对焦位置传感器，佳能的这个传感器更小更省空间，不过我猜你们不一定关心这个问题，也不知道用来干嘛的，因为我也不知道（图片来自lensrentals网佳能的光学对焦位置传感器）不一定这个是传说中的光圈环了，可以拨动光圈环片，会看到透过光线，光圈大小的变化。

我就演示一下从全开到全关的过程，从F2.8 光圈一直变到F22 光圈手残，把叶片拆出来了，有一片不知道丢到哪儿去了，是九块的。

好萌萌哒的感觉~ ！这个就是传说中的光圈环了。

全开时的光圈环电路板的特写下面这个就是PCB 电路板了，这种电子化的设计是典型的佳能镜头风格。

下面这块是连接卡口之间的，如果你的镜头显示接触不良，一般就是这块东西出问题了。

下图是镜头的EOS 卡口，金属感好强啊~！这个是对焦环的开关里面是酱紫的〜好高科技的感觉—点都看不懂这个是卸载出来的胶圈这个是底面的卡口，用来两个卡口镶嵌的。

镜头之间就靠一个这样的电路板线来连接两个对焦环和变焦环的电路板。
