单反镜头的正确拆卸方法在使用单反相机的过程中，有时我们可能需要拆卸镜头进行清洁、更换或维修。
然而，错误的拆卸方法可能会导致镜头损坏或无法正常使用。
下面将介绍一套正确的单反镜头拆卸方法，以确保拆卸过程安全可靠。
步骤一：准备工作在开始拆卸镜头之前，我们需要准备一些维修所需的工具和材料，以确保操作的顺利进行。
准备工作如下：1. 清洁工具：维修镜头时，我们需要一些常见的清洁工具，例如吹风机、吹尘球、镊子、清洁刷等。
这些工具能够清除镜头上的灰尘和杂质，以确保操作的精确性。
2. 布料和清洁液：我们需要一块干净的布料和一些专用的清洁液。
在拆卸镜头时，我们需要清洁部分镜头组件，以确保在重新组装镜头时没有灰尘和污垢。
3. 工作台和防静电装置：在拆卸镜头时，我们应该选择一个清洁、整洁的工作台，并确保使用防静电装置以防止静电对镜头的损害。
步骤二：拆卸镜头外壳在拆卸镜头之前，我们首先需要小心拆卸镜头外壳。
按照以下步骤进行操作：1. 仔细观察镜头外壳，找到固定螺丝的位置。
这些螺丝通常位于镜头底部和侧边。
2. 使用相应大小的螺丝刀，逆时针旋转螺丝，将其取下。
3. 小心将外壳从镜头上取下。
可能需要轻轻摇晃或使用塑料工具将外壳与镜头分离。
步骤三：拆卸镜头组件拆卸镜头外壳后，我们可以进一步拆卸镜头组件。
按照以下步骤进行操作：1. 使用吹风机或吹尘球清洁镜头组件表面，确保没有灰尘和杂质。
2. 检查镜头组件，找到固定镜头组件的螺丝或卡扣。
3. 使用正确尺寸的螺丝刀或塑料工具，按照不同型号的镜头，逆时针旋转螺丝或解开卡扣，将镜头组件取下。
注意，不同型号的镜头可能存在差异，请确保你有相关的拆卸指南或手册。
步骤四：清洁和维修镜头组件拆卸并清洁镜头组件后，我们可以进行进一步的清洁和维修操作。
按照以下步骤进行操作：1. 使用布料和清洁液清洁镜头组件的表面，确保去除污垢和指纹。
2. 用清洁刷轻轻清洁镜头组件的边缘和细微部分。
3. 如果需要更换或修理特定部件，确保使用正确的工具和技术。
拿红圈开刀 ZOL牛人佳能顶级镜头拆修记作者：中关村在线高卓鹏前段时间笔者曾写过一篇拆修尼康18-55mm镜头的文章，这枚“狗头”结构相对简单，做工亦不能跟头顶红圈、金圈的高端镜头相提并论，因此很多朋友看了之后都觉得意犹未尽。
前不久，笔者在ZOL办公区某个柜子里找到一支报废的佳能17-40mm F4L镜头，顿时两眼放光心生邪念，红圈啊！环形USM超声波马达啊！5000多块啊……反正是报废的，要不，拆拆看？·过把瘾！咱们来拆佳能红圈这枚报废的佳能17-40mm F4L是一枚保有量较高的广角变焦镜头，与万元级的16-35mm F2.8L相比，它虽然光圈要小一档，但价格也相对便宜很多，因此受到了许多风光摄影爱好者的喜爱，并与24-105mm F4、70-200mm F4(小小白)并称为“小三元”。
待拆的佳能17-40mm F4L镜头既然是头顶红圈的L级镜头，佳能17-40mm F4L在做工及用料方面都不会让人失望，不仅拥有良好的防尘防水性能，而且由于配备了环形USM超声波马达，该镜头亦拥有对焦迅速而且宁静等特点。
在开始拆解之前，我们先来看看该镜头的完整外观。
点击温习：砖头复活记编辑拆修尼康18-55mm镜头为什么拆？因为对焦有问题即将被笔者拆解的这枚佳能17-40mm F4L镜头，在对焦方面出现了不小的问题，焦距刻度窗口显示该镜头无法在最近对焦距离（0.28m）至1m左右范围内对焦，并且在旋转手动对焦环时，手感非常生涩，感觉里面似乎被什么东西卡住了，已经无法正常使用。
笔者拆解该镜头的目的，除了与大家一起开开眼界之外，也有寻机将其修复的想法。
当然，笔者毕竟不是专业人士，能否修好还得看运气。
对焦有问题的佳能17-40mm F4L镜头从外观看并没有明显的损伤，表面覆盖着油润的“包浆”镜头细节特写，红色LOGO代表环形USM超声波马达高贵的红圈，不仅用着爽，拆起来应该也会很过瘾漂亮的镀膜，使用77mm滤镜富有“包浆”质感的手动/自动对焦模式拨杆镜头焦距刻度窗口，显示此镜头已丧失近距拍摄能力变焦环特写金属屁股，比塑料屁股耐用多了镜头后桶内有细密的黑色植绒，能有效吸光防反射金属卡口外侧有一圈密封橡胶垫（缺了个小口），可有效防尘防水滴从外观就能看出，这枚佳能17-40mm F4L镜头可谓饱经沧桑，尽管镜身表面已被磨得光滑油润，但整体结构依然非常牢靠，没有任何松散的感觉。
数码相机齿轮及螺丝拆装指南数码相机是现代人生活中不可或缺的工具，它可以记录珍贵的瞬间，留下美好的回忆。
然而，有时我们可能会遇到一些问题，比如相机无法正常工作或需要更换部件。
在这篇文章中，我将为大家介绍数码相机中的齿轮和螺丝的拆装指南，帮助大家更好地维修和保养自己的相机。
一、齿轮的拆装齿轮是数码相机中的重要部件，它们负责传递动力和控制相机的各项功能。
当我们需要更换齿轮时，可以按照以下步骤进行拆装：1. 准备工具：首先，我们需要准备一些基本的工具，如螺丝刀、扳手和钳子。
这些工具可以帮助我们拆卸和安装齿轮。
2. 拆卸外壳：首先，我们需要将相机的外壳打开，以便我们能够接触到齿轮。
使用螺丝刀和扳手，将相机的螺丝逐一拆下，并小心地将外壳取下。
3. 定位齿轮：一旦我们拆下了相机的外壳，我们就可以看到齿轮的位置。
通常，齿轮位于相机的内部，连接着不同的部件和功能。
4. 拆卸齿轮：使用螺丝刀或钳子，轻轻拆下齿轮。
在此过程中，我们需要小心不要损坏其他部件或线路。
5. 安装新齿轮：一旦我们成功拆下了旧齿轮，就可以将新齿轮安装到相机中。
确保齿轮正确连接，并用螺丝刀或扳手固定好。
6. 检查和测试：在完成齿轮的拆装后，我们需要仔细检查相机的其他部件和线路是否正常。
然后，我们可以进行一些测试，确保相机能够正常工作。
二、螺丝的拆装螺丝是数码相机中常见的连接件，它们用于固定不同的部件和结构。
当我们需要拆卸螺丝时，可以按照以下步骤进行操作：1. 准备工具：与齿轮的拆装类似，我们需要准备一些基本的工具，如螺丝刀、扳手和钳子。
2. 确定螺丝类型：在开始拆卸之前，我们需要确定螺丝的类型和大小。
不同的螺丝可能需要不同的工具和拧紧力度。
3. 拆卸螺丝：使用相应的螺丝刀或扳手，将螺丝逆时针旋转，直到它们完全松开。
在此过程中，我们需要小心不要对相机造成任何损坏。
4. 安装新螺丝：一旦我们成功拆下了旧螺丝，就可以将新螺丝安装到相机中。
使用相应的工具，顺时针旋转螺丝，直到它们紧固在位。
今天的主角是一款老式柯达相机的镜头，3倍光学变焦，详细拆解加简单的原理说明（个人理解，仅供参考）。
主角上场：在拆解之前先看看相机镜头的原理，以下是一般卡片数码相机的镜头结构，主要有4部分，变焦镜、光圈/快门、对焦镜、CCD。
各自的功能就不在这里啰嗦了。
先来看看CCD部分吧，影像通过变焦镜头再对焦后成像在CCD上，CCD将影像转成模拟电流信号再通过A/D芯片转成数字信号供CPU处理。
这款镜头的A/D使用了AD9804，很老的芯片，性能一般，另一个是CCD逻辑的配套IC。
电路的另外一面就是CCD 了，这款小相机还配了厚厚的散热片。
看看CCD特写，红的反光的应该就是滤光镜。
接下来出场的是镜头的变焦部分，变焦控制的方式很多，这款使用了编码方式，即不同的镜头位置对应不同的焦距，同时也对应不同的二进制码。
一下图片的4个铜触片对应4位编码，接触镜头上的铜皮就是低电位，即0，否则就是1。
镜头归位状态为0000（假设上面为高位）。
在马达的驱动下转动镜头，触片将有以下状态，分别对应不同的编码，这样相机的CPU就知道镜头目前的状态，何去何从。
看看背后英雄，驱动马达，镜头编码器。
接下来拆解镜头的对焦部分。
对焦马达带动对焦镜头移动实现对焦，这里使用了步进马达，初始位置传感器告知CPU对焦镜头是否在位，通过步进的步数精确控制相机对焦。
两个特写，帮助理解对焦镜的移动。
结合前面的原理图，看看这个镜头的情况。
接下来开始光圈快门组件的拆解。
这里的马达使用类似石英表马达的结构，线圈驱动磁性转子转动，转子上的拨杆拨动光圈叶片的运动。
以下模拟转子拨杆的运动，带来光圈叶片状态的变化。
转子向下摆动，意味着大光圈拍摄，停留时间即为快门时间，相反，向上摆动，就是小光圈拍摄。
最后，合个影吧。
仅供参考，欢迎拍砖。
怎样拆卸和安装佳能单反照相机镜头？佳能单反照相机镜头的安装与卸下，拆卸镜头请在⼲净的环境操作，⽤⼒要均匀。
建议先查看相机的说明书：
⼀：安装镜头：
1：取下镜头尾盖、取下机⾝保护改（刚卸下镜头忽略此步）。
2：对齐镜头安装标志（EF-S看镜头和机⾝的⽩⾊标志，EF镜头看镜头和机⾝的红⾊标志），将镜头尾部塞⼊机⾝卡⼝。
3：按下图所⽰⽅向选择镜头，直到安装到位（能听到清脆的咔嗒声），镜头即安装好了。
⼆：卸下镜头：
1：按下镜头释放按钮的同时，如图箭头所⽰⽅向转动镜头。
2：转动镜头⾄停下。
3：将镜头向外移即可取下镜头。
握住相机镜头向前，机⾝的左侧有⼀个半圆形的镜头释放键，按住这个键把镜头逆时针转动，就下来了，安装的时候注意是ef镜头（带红点）还是ef-s镜头（带⽩点），然后红点的话就把红点对到机⾝的红点，⽩点的话对到机⾝的⽩点，顺时针旋转，能感觉到“咔”⼀声……就ok了。
看着周围越来越多的朋友在使用数码相机，心里总是痒痒的。
但是对于一个囊中羞涩的学生，却一直难以实现自己的愿望。
终于，在一家二手网站上购买了一台东芝的PDR-M4数码相机。
对于数码相机，总觉得它很神秘，它里面到底是什么样的呢？总想把它打开看个究竟。
也许许多朋友都会有相同的想法。
由于我一贯良好的购货记录加上老板对我DIY精神的支持我，他给我寄来了一些作为配件使用的坏相机。
于是我便有了机会敲开了数码相机的外壳，看看这个神秘的家伙里面到底有些什么。
下面就和大家一起分享这些经历。
下图是PDR-M4的正面和背面外观。
卸掉5颗固定螺丝，轻轻地打开了相机，如图1。
这台PDR-M4是镁铝合金的外壳，由前后两个壳体组成。
图1左侧是后壳，右侧是前壳。
可以看到SM卡插座和操作按钮电路板固定在后壳上，并通过一根数据排线连接在前壳中的一块控制电路板上。
在前壳里密密麻麻地隐藏着各种部件，最醒目地就是液晶显示器了和电池匣了。
大名鼎鼎的CCD 镜头在那里？图像处理器在那里？别急，让我们从后壳开始一点一点的揭开数码相机的神秘面纱。
图1图2所示为从后壳卸下的电路板，该电路板的正面是操作数码相机的一些按钮，如删除、菜单设置、近景、方向按钮等。
在电座路板的背面焊接一个SM卡的插槽。
此外，从图中还可以看到黑色的接近开关。
当放置SM卡的舱门打开，开关处于弹开状态；当舱门闭合时，开关处于压紧状态。
这样就可以监测SM卡的舱门是否关闭。
如果没有关闭舱门相机将提示用户并拒绝工作。
（这种设计考虑的真是周到）这块电路板上的所有信号都通过数据排线连接到前壳中的控制电路板上，从而实现键盘控制和SM卡的读写。
好了，现在开始解剖相机的前壳了。
首先摘下液晶屏幕。
（如：图3）。
这块液晶是卡西欧的1.5寸彩色液晶。
图中的数据排线是由控制板提供的显示控制信号，液晶上显示的内容以及亮度调节等功能都是由这些信号控制的。
由于液晶需要背光支持才能显示鲜亮的色彩，而背光管需要高压电源才能工作，因此图中较粗的引线是连接电源的。
相机摄像头拆卸方法引言相机摄像头是我们日常生活中常用的设备之一，它可以记录下我们美好的瞬间。
然而，有时候我们需要对相机进行维修或更换摄像头。
在本文中，我们将为您提供一份相机摄像头拆卸的详细步骤。
但请注意，在进行任何拆卸操作之前，请确保您有足够的技巧和精确的动手能力，以免损坏相机或自己受伤。
准备工具在开始拆卸相机摄像头之前，您需要准备以下工具：- 小螺丝刀- 塑料开孔器或者扁鼻钳- 吸盘- 手柄酒精- 一些细小容器用于存放螺丝和其他小件步骤请按照下面的步骤进行相机摄像头的拆卸：1. 断电与取出电池在进行任何拆卸操作前，请先确保相机已经断电，并取出电池。
这是为了避免您在操作过程中触电或者损坏相机。
2. 拆卸镜头盖使用一个塑料开孔器或扁鼻钳小心地将镜头盖从相机体上取下。
这个步骤一般比较简单，只需轻轻用力即可。
3. 拆卸手柄使用小螺丝刀，尝试寻找并拆下相机手柄上的螺丝。
这些螺丝可能位于相机的侧面或底部，取下他们，并将螺丝存放在细小容器中。
4. 拆卸相机外壳在拆下手柄之后，您可以开始拆卸相机的外壳。
使用吸盘小心地将相机的外壳从相机体上拆下。
确保用力平稳并避免过度用力，以免损坏相机的内部结构。
5. 拆下主板拆卸外壳后，您将能够看到相机的主板。
首先，检查并记下连接镜头的线缆和插头。
然后，小心地将这些线缆和插头拔离主板。
确保您小心翼翼地移动线缆和插头，避免对其造成损害。
6. 拆下摄像头部件现在您已经接近目标了- 拆卸摄像头！在主板旁边可以找到摄像头部件。
使用小螺丝刀松开固定摄像头的螺丝，并小心地将它取下。
7. 清洁在安装新的摄像头模组之前，不妨清洁一下相机的内部结构。
使用手柄酒精擦拭内部的灰尘和污垢，确保相机内部清洁干净。
8. 安装新的摄像头借助细小容器中的螺丝，将新的摄像头部件安装回主板。
确保螺丝固定并紧密无松动。
9. 关闭相机跟着上面的步骤逆序操作，将相机重新组装。
确保外壳和手柄安装正确并稳定。
结论拆卸相机摄像头可能是一项复杂的任务，需要耐心和精确的操作。

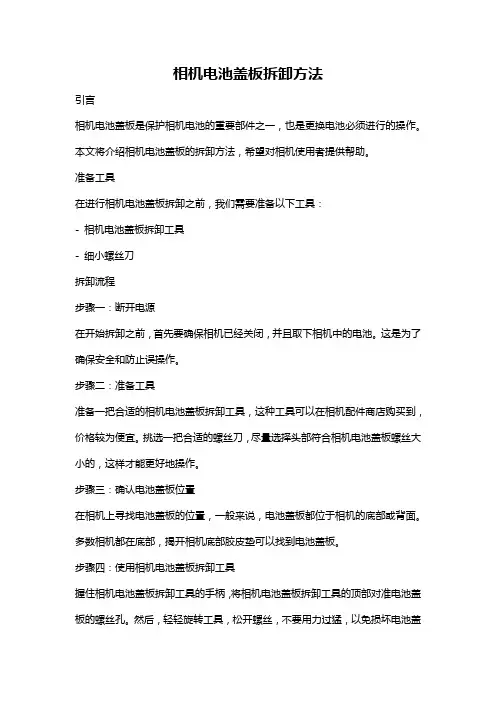

相机电池盖板拆卸方法引言相机电池盖板是保护相机电池的重要部件之一，也是更换电池必须进行的操作。
本文将介绍相机电池盖板的拆卸方法，希望对相机使用者提供帮助。
准备工具在进行相机电池盖板拆卸之前，我们需要准备以下工具：- 相机电池盖板拆卸工具- 细小螺丝刀拆卸流程步骤一：断开电源在开始拆卸之前，首先要确保相机已经关闭，并且取下相机中的电池。
这是为了确保安全和防止误操作。
步骤二：准备工具准备一把合适的相机电池盖板拆卸工具，这种工具可以在相机配件商店购买到，价格较为便宜。
挑选一把合适的螺丝刀，尽量选择头部符合相机电池盖板螺丝大小的，这样才能更好地操作。
步骤三：确认电池盖板位置在相机上寻找电池盖板的位置，一般来说，电池盖板都位于相机的底部或背面。
多数相机都在底部，揭开相机底部胶皮垫可以找到电池盖板。
步骤四：使用相机电池盖板拆卸工具握住相机电池盖板拆卸工具的手柄，将相机电池盖板拆卸工具的顶部对准电池盖板的螺丝孔。
然后，轻轻旋转工具，松开螺丝，不要用力过猛，以免损坏电池盖板。
步骤五：移除电池盖板拧松所有螺丝后，使用手指将电池盖板轻轻抬起，取下整个电池盖板。
步骤六：重新安装电池盖板如果需要更换相机电池或进行其他操作，可以在此步骤完成后进行。
将电池盖板对准相机上的螺丝孔，轻轻按下并旋转螺丝，直到电池盖板牢固地安装在位。
注意事项- 拆卸相机电池盖板时要轻柔，以免损坏相机或其他配件。
- 在拆卸或安装电池盖板时，需要保持相机和工具的清洁，避免灰尘或杂质进入相机内部。
- 如果在拆卸过程中遇到任何困难，不要强行操作，最好咨询专业人士或送修相机。
结语通过本文的介绍，您现在应该了解相机电池盖板的拆卸方法。
请记住，在进行任何相机维修或操作之前，务必仔细阅读相机使用手册并采取必要的安全措施。
祝您在使用相机时取得更好的拍摄效果！。
解剖所有细节疯狂拆解佳能A610镜头
现在很多人都有个数码相机,为了解数码相机的神秘面纱,肢解了一台佳能A610,。
一通狂拆之后，这台Canon A610变成了一堆零件。
先看它的镜头：
卸下光学取景器上的螺丝.摘下光学取景器
用梅花起子卸下CCD的三颗螺丝。
佳能还在封口处打胶，用小一字螺丝刀小心翘。
这就是1/1.8的CCD.
用烙铁焊下步进马达引线及计数器线,再用小十字拆下四颗自攻螺丝,小心取下CCD的三个垫片,及两面支压缩弹簧。
扒开胶盖,取下三个粗调变焦齿轮。
取下轨道塑胶.
接下来拆镜头门盖,将伸出的镜头小心轻翘起前框盖,镜头门叶片展现在我们眼前.共有二种四颗弹簧及四片门叶构成: 拉伸弹簧2PCS与扭力弹簧2PCS,二片八卦叶片及二片小尖型叶片.
取下门叶片及弹簧后,再将支撑门的塑胶以顺时针方向旋出卡扣, 露出下方可旋转动片塑胶, 由一拉伸弹簧拉紧.
当电机带动齿轮收回镜头时,控制开关门的塑胶之三角锲型顶住固定杆,产生旋转运动,依靠拉伸弹簧带动八挂式的门作相向运动,迫使两片八挂门闭合.另两片尖型小门在扭力弹簧作用下一起与八卦门运动,从而达到关门护镜作用.
使铝合金筒套三个扣分开,并拆下之.轻压镜头使安装孔能拆卸轨道定位螺丝.
取下镜头组件.。
自己动手更换佳能EOS450D快门按钮自己动手更换佳能EOS450D快门按钮不知不觉450D已经陪伴我走过了4个年头了，照片拍了近5万。
曾经从1.6米高度自由落体，碰上水泥地面仍然正常工作。
不过终归是老机器了，快门按钮在7月底突然出现故障，症状是无二段触感了。
尽管还能正常对焦和触动快门，不过距离完全失灵不过是时间问题，而且使用上也显得不便。
终于，在昨天下定决心自己动手修理。
但接下来的过程开始充满波折，先是颈椎突然很疼，然后是想用Ipad来作维修过程的参考，不过拆机视频只有墙外的Youtube才有，但翻墙设置问题多多。
总之在非常不顺的情况下，今天午饭后，我才真正开始了拆机作业。
而此时我手上并无零件，当时是抱着或许不用更换零件可以修好的一丝侥幸。
这次拆机其实心中也无底，网上无论墙内墙外对于450D拆机的文章和视频就不多，尤其是更换快门按钮最需要了解的顶盖部分，根本就是找不到。
所以其实我要面对的，其实还是一场冒险。
最终的结果是经历几起几落的心理过山车，终于机器是修好了，但个中苦泪真是自知。
但无论如何，这次的维修过程对于其他有志于自己动手维修的朋友都将会非常有价值，所以这里将会就本次维修的过程制作一个图文教程，希望大家不再走弯路。
冒险开始前的准备：警告：1.拆机有风险，下手前请三思。
无论如何，后果只能自负。
2.无焊接经验者，请打消自行维修快门按钮的想法。
3.之前无成功拆解并且完美复原带软排线的电子产品者，请勿随意尝试模仿本教程。
4.拆机前，请取出电池，并且等上几小时，甚至一天再进行。
否则会面临严重后果。
5.拆机前请确定备件以及工具齐备。
6.拆机前请确保有良好的精神状态，工作空间有充足的照明。
注意：以下图文教程，请严格按照图文步骤说明进行。
因为本人进行时也无经验，所以部分步骤是返工处理的。
所以可能会出现前后步骤的图片内容不符（如后期步骤的图片显示某个螺丝没有卸下），出现这种问题请参考前面的步骤说明，一切以顺序更早的步骤说明为准。
佳能Canon_EOS_450D用户手册使用说明书一、相机概述1.1 产品特点（1）高像素：有效像素为1220万，为您带来高画质的照片。
（2）高速连拍：最高可达 3.5张/秒，让您不错过任何精彩瞬间。
（3）DIGIC III图像处理器：高速、高效的处理能力，保证画面质量。
（4）实时显示拍摄：方便您在拍摄时进行构图和调整。
1.2 相机部件说明（2）快门按钮：按下快门按钮，相机拍摄照片。
（3）模式转盘：选择拍摄模式，包括自动、程序自动、快门优先、光圈优先等。
（4）液晶显示屏：显示拍摄参数、照片预览等信息。
（5）菜单按钮：调整相机设置，访问各种功能。
（6）方向键：用于在菜单和设置中进行选择和调整。
（7）多功能控制钮：快速选择对焦点、调整曝光补偿等。
（8）电池盒：安装电池，为相机提供电源。
二、基本操作2.1 安装镜头将镜头对准相机接口，顺时针旋转，直至镜头锁定。
2.2 安装电池和存储卡打开电池盒，放入电池。
将存储卡插入卡槽，确保卡槽盖关闭。
2.3 开机拨动电源开关至ON位置，相机开机。
2.4 设置拍摄模式根据拍摄需求，转动模式转盘，选择合适的拍摄模式。
2.5 对焦和拍摄半按快门按钮，相机自动对焦。
待对焦成功后，完全按下快门按钮，完成拍摄。
2.6 查看照片拍摄完成后，按下播放按钮，可在液晶显示屏上查看照片。
三、常用功能设置3.1 调整ISO感光度在拍摄菜单中，选择ISO感光度设置，根据拍摄环境调整ISO值。
3.2 设置白平衡在拍摄菜单中，选择白平衡设置，根据拍摄场景选择合适的白平衡模式。
3.3 调整曝光补偿在拍摄菜单中，选择曝光补偿设置，根据实际拍摄需求调整曝光值。
3.4 连拍设置3.5 设置照片格式和品质在拍摄菜单中，选择照片格式和品质设置，根据需求选择JPEG或RAW格式，以及相应的品质等级。
四、高级功能与创意拍摄4.1 景深控制了解光圈与景深的关系，可以让您的照片更具艺术感。
在Av（光圈优先）模式下，您可以通过调整光圈大小来控制景深。
镜头保护壳拆卸方法引言相机镜头是一种非常重要的设备，保护镜头对于摄影爱好者来说至关重要。
镜头保护壳是一种保护镜头免受刮伤、灰尘和摔碰的装置，是必备的摄影配件之一。
然而，有时需要拆卸镜头保护壳进行清洁或更换，本文将介绍一种简单的镜头保护壳拆卸方法。
材料准备在进行镜头保护壳拆卸之前，我们需要准备以下材料：1. 扁口镊子2. 小号螺丝刀3. 平头螺丝刀4. 宽平头螺丝刀5. 清洁布6. 镜头保护壳拆卸指南（可选）步骤说明步骤一：准备工作在开始拆卸之前，请确保相机已经关机，并取下电池。
同时，检查是否有保修期限，如果有保修期限，请先查看保修规定，以免无意间违反相关规定。
步骤二：准备拆卸工具将准备好的扁口镊子、小号螺丝刀、平头螺丝刀和宽平头螺丝刀放置在操作台上，确保它们整洁并易于拿取。
步骤三：查找拆卸点首先，我们需要查找镜头保护壳上的螺丝和固定点。
通常，这些螺丝位于保护壳的边缘或内部。
如果你购买的镜头保护壳附带了拆卸指南，可以参照指南找到对应的螺丝和固定点。
步骤四：拆卸螺丝使用小号螺丝刀或平头螺丝刀，逆时针旋转螺丝，将它们一个个拧出。
在拧下螺丝时要小心，避免过度用力，以免损坏相机镜头。
步骤五：分离保护壳在卸下所有螺丝后，轻轻地抓住保护壳的边缘，用力向外拉，使其与相机镜头分离。
需要注意的是，有些保护壳可能有固定卡扣，需要稍微用力才能分离。
步骤六：清洁或更换一旦保护壳被成功拆卸，你可以清洁相机镜头或更换保护壳。
使用干净的清洁布轻轻擦拭镜头表面，并确保彻底清除灰尘和指纹。
如果需要更换保护壳，请按照相反的步骤将新的保护壳安装在相机镜头上。
步骤七：装回螺丝在清洁或更换完成后，将保护壳放置在相机镜头上，用手按压保护壳以确保其牢固固定。
然后，使用螺丝刀逆时针旋转螺丝，并将其一个个拧入对应的孔中。
步骤八：检查并测试当所有的螺丝都拧紧后，检查镜头保护壳是否固定在相机上，并确保没有松动的地方。
重新插入电池并开机，测试相机是否正常工作。
单反相机内部结构（实物解剖）单以结构性上来看，数码单反相机（DSLR）和一般数码相机（DC）最大区别，在于数码单反相机的感光组件前方有设置一个反光镜，而一般数码相机则是直接透过液晶屏幕（LCD）取景。
除此之外，DSLR还有哪些特殊设计？以下我们就来介绍数码单反相机的结构及工作原理吧！按下数码单反相机的快门前，光线从镜头进入相机内部，透过斜斜的反光板，将那道光向上反射给五棱镜，其作用最终射入观景窗内，而我们便是经由观景窗来观察拍摄物体以及决定构图。
相较于一般数码相机的电子观景窗，数码单反相机的光学观景窗更为精确，即便在昏暗的光线条件下也能拍摄出清晰影像，而且色彩也更加真实。
当按下快门时，数码单反相机的反光板向上翻转，位于感光组件前方的快门帘开启，感光组件在感光后透过对信号的分析和处理，将影像信息储存于记忆卡内，一张数字照片就此产生。
反光板是个很特殊的配备，却也阻碍了数码单反相机小型化的发展，这也是数码单反相机无法拥有如同消费机般轻巧便利外型的最重要原因。
反光板升起前/后，数码单反相机工作示意图。
左边为DSLR金属机壳架构图，右边的则是机身透视图。
透过结构透视图和数码单反相机的金属机壳架构图可以看出，数码单反相机是由各式各样的电子和光学零件所组成，为了能更有效地保护这些零件，数码单反相机大多拥有一个轻质金属材质的机身骨架，因此数码单反相机相较一般数码相机更加坚固耐用。
五棱镜五棱镜和反光板一样，都是数码单反相机特有的零件。
五棱镜位于相机的前端，而也正是数位单眼相机前端突起的原因，即便目前市面上的数码单反相机所使用的五棱镜，有着体积上或大或小的差异，但工作方式和原理却仍是相通的。
数码单反相机内部的五棱镜。
图像处理芯片图像处理芯片在数字影像的生成过程中发挥着重要的作用，当原始数字信号被感光组件收集后，它们被送入图像处理芯片，图像处理芯片再为数字影像进行色彩校正，如白平衡处理以及图像处理后，数字照片最终才能被存入存储卡中。
【就怕你不敢！】单反镜头大拆解！准备的工具：1.镜头（废话）2.1MM十字螺丝刀，少数镜头需要六角，三角螺丝刀3.镜头笔4.擦镜布5.吹耳球6.润滑油（注：最好是凡士林类无味润滑油）7.镊子步骤分解：再次提醒大家，镜头拆解安装不像手机，PSP，笔记本一样简单，拆解安装难度之大，以至于我这个拆机王都有点压力，技术不到家的话，可能会对你的镜头产生N多不良副作用，因此，在你拿起螺丝刀之前，先想好要不要下手。
将镜头倒置，拆解屁股这步非常简单，但是也要注意，排线不要忘记拆掉了打开镜头后盖后，看到这样的将电路板的线拿下来，卸下电路板，注意1，有开关的不要把开关的线给搞掉了注意2：整个拆解，安装过程一定随时注意各种排线的位置和状态，不要损坏了排线电路板后面的金属支架也拿下来看到了整个SWM马达，如果不是环形马达，那么就是普通的马达+传动结构，比如很多副厂镜头注意3，记忆力足够好的话，你可以靠脑子，不好的话，建议用手机或相机拍照，记录下各个螺丝的位置，以免安装的时候出现步骤错误引起各种不必要的麻烦。
拿下金属支架，然后注意这里，先观察，可以看到外侧是固定SWM马达套件的位置，内侧是固定镜片的位置，拆解步骤是由外向内，所以先拆卸SWM。
将SWM拿下来，看到整个镜头的光学部分已经展现在眼前了。
马达放一边不管，继续拆解，当然，马达出故障的，可以到此为止了，直接跳到马达部分，这个教程是以全面完整的拆解过程步骤讲解整个镜头的结构和原理，由上图可以看到，变焦环被一个螺丝卡住了，这里先要拿下来这个螺丝，当然橡胶圈要取下来才行接下来将固定周围的一圈螺丝拆下来分离前镜片，光圈变焦部分，以及对焦镜片继续拆解光圈部分结构注意4：记好了某些有方向性的结构，比如这个整个部分拆开了，又分成了好几个组组件这里要说下，之前看到的那一排金色的电路其实是变焦感应器，用来感应焦距位置，不难看出，是通过变换排列组合来感应焦点位置维修要点1：有时候，镜头受到撞击或长时间使用后，下图中的触点会出现位移或者损坏等现象，这时候焦距感应器就坏掉了，表现为不能读取出来相片的焦距这个就是光圈结构，设计非常之巧妙看到这些螺丝了么，你还记得哪个是哪个吗？安装的时候，顺序是相反的，要注意，很多巧妙结构，可能第一次拆卸会不适应，容易安装错位，仔细研究下就好了这里要说的是，注意5：镜片在拆卸过程中会沾上指纹灰尘，指纹要轻轻擦掉，灰尘一定不要擦，要用吹耳球！！。
单反镜头拆解全程实录七年前买的一台凤凰单反，一直用得不错，可惜最近发现镜头的光圈收缩不畅，估计是光圈叶片被油粘住了。
五一放长假，我却和MM分手了，闲在家里没事做，于是找出这个镜头，拆洗一下。
用具如下：螺丝刀一套，麂皮一块，吹气球一只，石油醚少许，纸巾若干。
先看看这个镜头，虽然廉价，但手感还不错，掂起来也有些分量。
这可是真正的金属货哦。
先卸下镜头卡口上的四个螺丝。
将卡口摘下，可看到控制光圈的两个金属环，记住它们的安装位置。
摘下两个环。
在对焦螺纹套筒和镜片组件上做好记号，标记螺纹旋进的深度；然后将镜片组件从套筒中旋出，再做一个记号，标记旋出时两者的相对位置；最后拧下镜头前端的环形片（用橡胶环或手指尖，依靠摩擦力，逆时针旋转）。
卸下镜片组件上的螺丝，小心地打开镜片组件，将前组镜片拿开，终于可以看见光圈叶片了。
拆到这一步，看看零件们的全家福。
卸下光圈组件的螺丝，光圈叶片散落出来。
叶片上有很多油，因此光圈收缩不畅。
将叶片放到石油醚中清洗。
注意，不要用力过度，以免损坏叶片。
洗完，晾干。
将叶片装回去。
装时有个技巧：将光圈口径放大一些，比较好装。
将各部件依原样装好，用吹气球吹掉灰尘，用麂皮将镜片擦干净。
镜头恢复原状。
沉甸甸的金属家伙，就是比塑料的感觉好！提醒几点：1、这个镜头很便宜，结构也很简单，如果你是和我一样水平的初学者，那么我建议你不要拆卸贵重镜头或者变焦镜头。
2、这次拆得比较彻底，能拆开的东西都拆开了。
各位在实际维修和清洗时，请根据情况尽量少拆。
能不拧的螺丝就不要拧，能不分离的组件就不要分离，尤其是镜片。
用胶粘住的东西，千万不要拆。
3、整个拆装过程中，要时刻避免碰到镜片。
4、分解一套组件之前，一定要先看好它是怎么安装的，最好用DV或DC拍下来。
5、分解时，要小心弹簧、钢珠之类的东西蹦出来。
首先是避免伤眼睛，其次是避免丢零件（这两个后果都够严重的！）6、有些零件上有润滑剂，因此要随时用纸巾擦手，以免污染其他零件（尤其是镜片）。
先看要拆的家伙
换个角度
屁股也看清楚喽
从屁股开拆，把卡口的两个螺钉拧掉
很容易就弄成这样啦
接下来要拆这个
把af/mf拨动开关和外面的朔料筒拆掉
把排线和电路板上的螺钉拧掉
拆掉板板后
接着把筒筒上的那三个螺钉拧掉
就可以把调焦环卸了，然后把触点的那个螺钉卸掉，导轨的三个螺钉卸掉，就可以分离了，拆的时候注意朔料滑轨的方向
齿轮组，没有很深的内力就别卸这里了，不然后果~~~我就不说了
换个角度
镜头组
拆出来的东东来张全家福
好了，下回有时间再拆俺的8518。
