配电柜、配电箱的用途及作用有哪些

配电箱”，也叫配电柜，是电动机控制中心的统称。

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

一、配电箱的用途1、便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

2、常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

3、配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

二、配电箱构成主要分为两部分：一是成套部件，即配电箱外壳及其相关配件；二是电气元件及相关附件，即空气开关和其所需要的附件。

1、断路器：既开关,是配电柜的主要元器件，常用的有空气开关、漏电开关、双电源自动转换开关。

（1）空气开关：A、空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。

断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。

目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。

B、空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

2、漏电保护开关：A、漏电保护开关概念：既具备漏电保护功能，人触摸到带电体会跳闸，确保人身安全，是漏电保护器的主要功能；用电设备如果绝缘不好漏电到外壳上，漏电保护器也会跳闸，避免人体触摸触电。

同时具备电流通断功能、过负荷保护和短路保护功能。

配电箱内部结构解析（图文并茂）“配电箱”，也叫配电柜，是电动机控制中心的统称。

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

1配电箱的用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

配电箱构成主要分为两部分：一是成套部件，即配电箱外壳及其相关配件。

二是电气元件及相关附件，即空气开关和其所需要的附件。

2柜内有以下各部分组成：一、断路器断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关.双电源自动转换开关。

1.空气开关：A.空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。

断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。

目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。

3B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

配电箱系统图符号大全配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。

正常运行时可借助手动或自动开关接通或分断电路。

首先，先来介绍关于配电箱的一些知识内容。

配电箱的用途合理的分配电能，方便对电路的开合操作。

有较高的安全防护等级，能直观的显示电路的导通状态。

工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

1、XL□-□□动力配电箱XL----指【动力配电箱】，其中的X表示【箱】、L表示【动力】；XL□-□□动力配电箱适用于交流50Hz，额定电压交流400V以下三相五线系统做动力照明配电用。

本配电箱壳体分为户外和户内。

2、GGD交流低压配电柜GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜●GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流4000A的配电系统中，作为动力、照明及配电设备的电能转换、分配及控制之用。

●GGD型交流低压配电柜符合IEC60439.1《低压成套开关设备和控制设备》，GB7251-1《低压成套开关设备》等标准。

3、GDXI智能型低压配电柜GDXI-智能型低压配电柜是我公司自主研发的一种新颖的低压配电柜。

它采用PROFIBUS现场总线技术和相关的智能模块ST500和网络电力仪表SF440等。

可对整个配电系统进行遥控、遥调、遥测、遥信，它广泛地用于电厂变电所、工矿企业、高层建筑等领域。

4、GDX（MNSX）组合式开关柜GDX（MNSX）交流低压组合式开关柜，主要用于50-60Hz，额定电压660V及以下的供电系统，作为电站、工矿企业、高层楼宇、机场等的配电及动力控制。

5、GCK低压抽出式开关柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCK低压抽出式开关柜是我公司引进国内产品先进技术而开发的产品，适用于三相交流50Hz、60Hz额定工作电压380V，额定电流6300A及以下的三相四线制或三相五线制电力系统，广泛用于电厂、工矿企业、宾馆、建筑、港口等电力用户作为接受和分配电能之用。

6、GCS低压抽出式开关柜GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统●GCS系统开关柜适用于工矿企业，三相交流频率50Hz，额定电压380V至660V，电力系统的一次配电和以异步电动机为主要控制对象的二次配电或控制设备，也适用于车站、码头、高层建筑，尤其适用于发电厂、变电站、石油、冶金、机械的群控系统和现场控制装置。

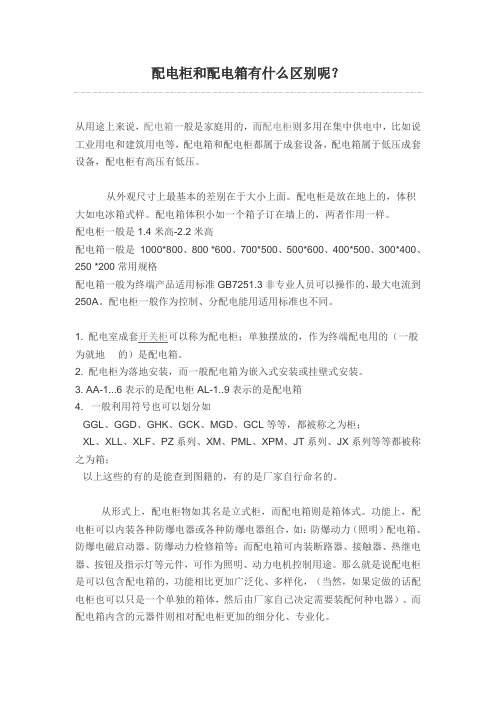

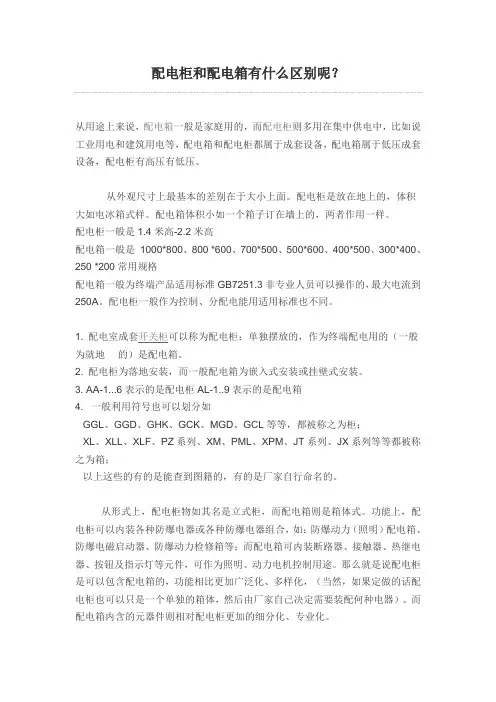

从用途上来说，配电箱一般是家庭用的，而配电柜则多用在集中供电中，比如说工业用电和建筑用电等，配电箱和配电柜都属于成套设备，配电箱属于低压成套设备，配电柜有高压有低压。

从外观尺寸上最基本的差别在于大小上面。

配电柜是放在地上的，体积大如电冰箱式样。

配电箱体积小如一个箱子订在墙上的，两者作用一样。

配电柜一般是1.4米高-2.2米高配电箱一般是1000*800、800 *600、700*500、500*600、400*500、300*400、250 *200常用规格配电箱一般为终端产品适用标准GB7251.3非专业人员可以操作的，最大电流到250A。

配电柜一般作为控制、分配电能用适用标准也不同。

1. 配电室成套开关柜可以称为配电柜；单独摆放的，作为终端配电用的（一般为就地的）是配电箱。

2. 配电柜为落地安装，而一般配电箱为嵌入式安装或挂壁式安装。

3. AA-1...6表示的是配电柜AL-1..9表示的是配电箱4. 一般利用符号也可以划分如GGL、GGD、GHK、GCK、MGD、GCL等等，都被称之为柜；XL、XLL、XLF、PZ系列、XM、PML、XPM、JT系列、JX系列等等都被称之为箱；以上这些的有的是能查到图籍的，有的是厂家自行命名的。

从形式上，配电柜物如其名是立式柜，而配电箱则是箱体式。

功能上，配电柜可以内装各种防爆电器或各种防爆电器组合，如：防爆动力（照明）配电箱、防爆电磁启动器、防爆动力检修箱等；而配电箱可内装断路器、接触器、热继电器、按钮及指示灯等元件，可作为照明、动力电机控制用途。

那么就是说配电柜是可以包含配电箱的，功能相比更加广泛化、多样化，（当然，如果定做的话配电柜也可以只是一个单独的箱体，然后由厂家自己决定需要装配何种电器）。

而配电箱内含的元器件则相对配电柜更加的细分化、专业化。

配电箱(柜)和开关柜的区别分配电能的箱体就叫配电箱。

主要用作对用电设备的控制、配电，对线路的过载、短路、漏电起保护作用。

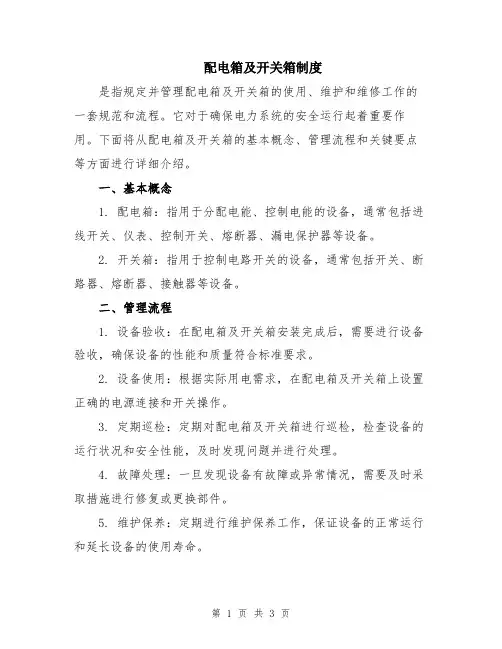

临时用电的配电箱和开关箱5.1 概述施工现场的配电箱是接受外来电源并分配电力的装置，一般情况下，总配电箱和分配电箱合称配电箱。

总配电箱是工地用电的总的控制箱。

分配电箱是在总配电箱控制下，供给各开关箱电源的控制箱。

开关箱受分配电箱的控制并接受分配电箱提供的电源，是直接用于控制用电设备的操作箱。

配电箱与开关箱统称为电箱，它们是施工现场中向各用电设备分配电能的配电装置，也是施工现场临时用电系统中的重要环节。

与配电室、架空电力线路或电缆线路相比，电箱是向用电设备输送电能与提供电气保护的装置，更易于被施工现场各类人员接触到。

而电箱中各种元器件的设置是否正确、电箱使用与维护是否得当，直接关系到电气系统中，上至配电电线、电缆，下至用电设备各个部分的电气安全，同时也关系到现场人员的人身安全。

所以，电箱的使用与维护，对于施工现场的安全生产具有重大的意义。

5.2 配电箱与开关箱的设置原则配电箱与开关箱的设置原则，就是现场的配电箱、开关箱要按照“总—分—开”的顺序作分级设置。

在施工现场内，应设总配电箱（或配电柜），总配电箱（又称“一级箱”）下设分配电箱（又称“二级箱”），分配电箱下设有开关箱（又称“三级箱”），开关箱控制用电设备，形成“三级配电”。

按三个层次向用电设备输送电能，现场所有的用电设备都要配有其专用的开关箱，箱内应设有隔离开关与漏电保护器，做到“一机、一箱、一闸、一漏”。

图5-1为典型的三级配电结构简图。

出于对安全照明的考虑，施工现场照明的配电应与动力配电分开而自成独立的配电系统为佳，这样就不会因动力配电的故障而影响到现场照明。

5.3 配电箱与开关箱的设置点选择和环境的要求配电箱与开关箱的位置选择和环境条件，是关系到配电箱与开关箱能否安全使用的重要问题，电箱位置的具体规定见图5-2。

为保证三级配电系统能够安全、可靠、有效地运行，在实际设置系统时应遵守以下四项规则。

图5-1 施工现场配电系统简图图5-2 配电箱和开关箱的位置示意图1.分级分路规则（1）从一级总配电箱（配电柜）向二级分配电箱配电可以分路。

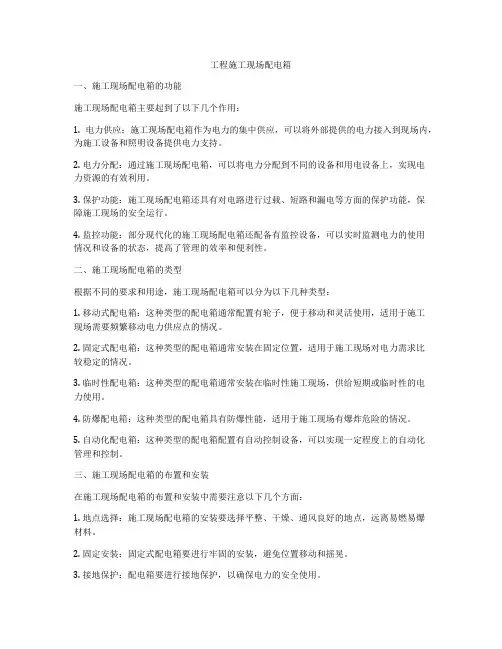

工程施工现场配电箱一、施工现场配电箱的功能施工现场配电箱主要起到了以下几个作用：1. 电力供应：施工现场配电箱作为电力的集中供应，可以将外部提供的电力接入到现场内，为施工设备和照明设备提供电力支持。

2. 电力分配：通过施工现场配电箱，可以将电力分配到不同的设备和用电设备上，实现电力资源的有效利用。

3. 保护功能：施工现场配电箱还具有对电路进行过载、短路和漏电等方面的保护功能，保障施工现场的安全运行。

4. 监控功能：部分现代化的施工现场配电箱还配备有监控设备，可以实时监测电力的使用情况和设备的状态，提高了管理的效率和便利性。

二、施工现场配电箱的类型根据不同的要求和用途，施工现场配电箱可以分为以下几种类型：1. 移动式配电箱：这种类型的配电箱通常配置有轮子，便于移动和灵活使用，适用于施工现场需要频繁移动电力供应点的情况。

2. 固定式配电箱：这种类型的配电箱通常安装在固定位置，适用于施工现场对电力需求比较稳定的情况。

3. 临时性配电箱：这种类型的配电箱通常安装在临时性施工现场，供给短期或临时性的电力使用。

4. 防爆配电箱：这种类型的配电箱具有防爆性能，适用于施工现场有爆炸危险的情况。

5. 自动化配电箱：这种类型的配电箱配置有自动控制设备，可以实现一定程度上的自动化管理和控制。

三、施工现场配电箱的布置和安装在施工现场配电箱的布置和安装中需要注意以下几个方面：1. 地点选择：施工现场配电箱的安装要选择平整、干燥、通风良好的地点，远离易燃易爆材料。

2. 固定安装：固定式配电箱要进行牢固的安装，避免位置移动和摇晃。

3. 接地保护：配电箱要进行接地保护，以确保电力的安全使用。

4. 安全用电：要严格按照规定使用电线、电缆和插头，避免因为不合适的用电设备造成安全事故。

5. 安全防护：安装施工现场配电箱时应进行防护措施，避免人员误碰和触电危险。

四、施工现场配电箱的维护和管理1. 定期巡检：需要定期对施工现场配电箱进行巡检，检查设备的运行状态和工作是否正常。
