压力传感器特性研究实验报告

压力传感器的特性及非平衡电桥信号转换技术【实验目的】（1）了解应变压力传感器的组成、结构及工作参数。

（2）了解非电量的转换及测量方法 —— 电桥法。

（3）掌握非平衡电桥的测量技术。

（4）掌握应变压力传感器灵敏度及物体重量的测量。

（5）了解多个应变压力传感器的线性组成、调整与定标。

【实验原理】压力传感器是把一种非电量转换成电信号的传感器。

弹性体在压力（重量）作用下产生形变（应变），导致（按电桥方式连接）粘贴于弹性体中的应变片产生电阻变化。

压力传感器的主要指标是它的最大载重（压力）、灵敏度、输出输入电阻值、工作电压（激励电压）（V IN ）范围、输出电压（V OUT ）范围。

压力传感器是由特殊工艺材料制成的弹性体以及电阻应变片、温度补偿电路组成，并采用非平衡电桥方式连接，最后密封在弹性体中。

1. 弹性体一般由合金材料冶炼制成，加工成S 形、长条形、圆柱形等。

为了产生一定弹性，挖空或部分挖空其内部。

2. 电阻应变片金属导体的电阻R 与其电阻率ρ、长度L 、截面A 的大小有关。

L R A ρ= （4.3.1） 导体在承受机械形变过程中，电阻率、长度、截面都要发生变化，从而导致其电阻变化。

R L A R L Aρρ∆∆∆∆=+- （4.3.2） 这样就把所承受的应力转变成应变，进而转换成电阻的变化。

因此电阻应变片能将弹性体上应力的变化转换为电阻的变化。

电阻应变片一般由基底片、敏感栅、引线及履盖片用黏合剂黏合而成。

电阻应变片的结构如图4.3.1所示。

电阻应变片结构示意图4.3.11—敏感栅（金属电阻丝）；2—基底片；3—覆盖层；4—引出线（1）敏感栅。

敏感栅是感应弹性应变的敏感部分。

敏感栅由直径约0.01～0.05 mm 的高电阻系数的细丝弯曲成栅状，它实际上是一个电阻元件，是电阻应变片感受构件应变的敏感部分。

敏感栅用黏合剂固定在基底片上。

b ×l 称为应变片的使用面积[应变片工作宽度b ，应变片标距（工作基长）l ]，应变片的规格一般以使用面积和电阻值来表示，如3×10 mm 2，350 Ω。

压力传感器实验报告近年来，随着技术的不断发展，压力传感器已经广泛应用于各行各业。

为了更好地理解压力传感器的原理和性能，我们进行了一次实验。

一、实验目的1、了解压力传感器的基本原理和工作方式；2、掌握压力传感器性能的测试方法；3、分析测试结果，评估压力传感器的性能。

二、实验方法1、实验器材（1）压力传感器（2）电源电压稳定器（3）万用表（4）示波器（5）电源（6）电阻箱2、实验过程（1）连接电路将电源连接到电压稳定器上，电压稳定器输出的电压为5V，然后将5V电压和地线通过导线连接到传感器的电源连接处，连接传感器的输出端到示波器或万用表上。

（2）测试灵敏度调节电阻箱的电阻值，观察传感器的输出值的变化。

（3）测试线性度以步长方式改变电压值，监测传感器输出值的变化，并计算其线性度。

（4）测试精度通过反复测试、计算平均值、标准偏差等方式，评估传感器的精度。

三、实验结果1、实验数据测试压力范围：0～5MPa测试灵敏度：1mV/V测试线性度：±0.5%FS测试精度：0.1%FS2、实验分析（1）灵敏度测试结果表明，传感器的输出应该与电阻值成正比，变化不大。

这表明该传感器对压力变化的灵敏度相当高。

（2）线性度测试结果表明，传感器对标准信号的响应相对一致。

但在压力高于3MPa时，线性度有轻微偏差。

（3）精度测试表明，传感器非常精确。

四、实验结论通过本次实验，我们了解并掌握了压力传感器的基本原理和性能测试方法。

实验结果表明，该压力传感器的灵敏度、线性度和精度都在可接受的范围内。

这种压力传感器在工业、医疗和军事等领域有着广泛的应用前景。

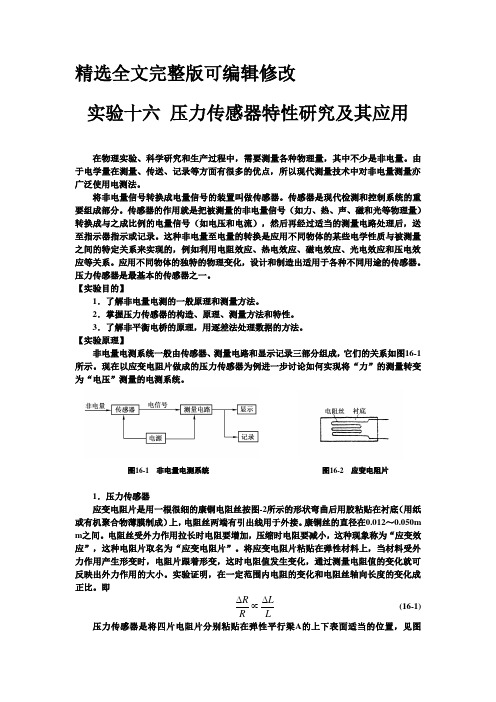

精选全文完整版可编辑修改实验十六 压力传感器特性研究及其应用在物理实验、科学研究和生产过程中，需要测量各种物理量，其中不少是非电量。

由于电学量在测量、传送、记录等方面有很多的优点，所以现代测量技术中对非电量测量亦广泛使用电测法。

将非电量信号转换成电量信号的装置叫做传感器。

传感器是现代检测和控制系统的重要组成部分。

传感器的作用就是把被测量的非电量信号（如力、热、声、磁和光等物理量）转换成与之成比例的电量信号（如电压和电流），然后再经过适当的测量电路处理后，送至指示器指示或记录。

这种非电量至电量的转换是应用不同物体的某些电学性质与被测量之间的特定关系来实现的，例如利用电阻效应、热电效应、磁电效应、光电效应和压电效应等关系。

应用不同物体的独特的物理变化，设计和制造出适用于各种不同用途的传感器。

压力传感器是最基本的传感器之一。

【实验目的】1．了解非电量电测的一般原理和测量方法。

2．掌握压力传感器的构造、原理、测量方法和特性。

3．了解非平衡电桥的原理，用逐差法处理数据的方法。

【实验原理】非电量电测系统一般由传感器、测量电路和显示记录三部分组成，它们的关系如图16-1所示。

现在以应变电阻片做成的压力传感器为例进一步讨论如何实现将“力”的测量转变为“电压”测量的电测系统。

图16-1 非电量电测系统 图16-2 应变电阻片1．压力传感器应变电阻片是用一根很细的康铜电阻丝按图-2所示的形状弯曲后用胶粘贴在衬底（用纸或有机聚合物薄膜制成）上，电阻丝两端有引出线用于外接。

康铜丝的直径在0.012～0.050m m 之间。

电阻丝受外力作用拉长时电阻要增加，压缩时电阻要减小，这种现象称为“应变效应”，这种电阻片取名为“应变电阻片”。

将应变电阻片粘贴在弹性材料上，当材料受外力作用产生形变时，电阻片跟着形变，这时电阻值发生变化，通过测量电阻值的变化就可反映出外力作用的大小。

实验证明，在一定范围内电阻的变化和电阻丝轴向长度的变化成正比。

压力传感器实验报告压力传感器实验报告引言：压力传感器是一种广泛应用于工业、医疗、航空等领域的传感器。

它能够将物体受力转化为电信号，并通过测量这些电信号来获取物体所受的压力大小。

本实验旨在通过搭建一个简单的压力传感器实验装置，了解压力传感器的工作原理和应用。

实验装置：本实验所需的装置包括压力传感器、电源、模拟转换器、示波器和计算机。

压力传感器是实验的核心部分，它通常由感应元件和信号处理电路组成。

感应元件可以是压阻、压电材料或半导体材料等。

在本实验中，我们使用了一种压阻式的压力传感器。

实验步骤：1. 连接实验装置：首先，将压力传感器连接到电源和模拟转换器上。

确保连接正确，避免损坏设备。

2. 施加压力：在实验中，我们可以使用一个标准的压力源，如液体或气体，来施加压力。

将压力源与压力传感器连接，并逐渐增加压力。

3. 读取数据：通过示波器和计算机，我们可以读取压力传感器输出的电信号，并将其转化为压力数值。

示波器可以显示电信号的波形，而计算机可以进行数据处理和分析。

实验结果：通过实验，我们可以得到压力传感器输出的电信号波形，并将其转化为压力数值。

根据实验结果，我们可以得出以下结论：1. 压力传感器的输出信号与施加的压力成正比。

当施加的压力增加时，输出信号也相应增加。

2. 压力传感器的输出信号是连续变化的，而不是离散的。

这使得我们可以实时监测和记录物体所受的压力变化。

3. 压力传感器的灵敏度可以根据实际需求进行调整。

通过调整电路参数或使用不同类型的传感器，我们可以获得不同范围和精度的压力测量。

实验应用：压力传感器在现代社会中有着广泛的应用。

以下是一些常见的应用领域：1. 工业控制：压力传感器可以用于监测和控制工业设备中的液体或气体压力。

例如，在液压系统中，压力传感器可以帮助维持系统的稳定性和安全性。

2. 医疗设备：压力传感器在医疗设备中被广泛使用，如血压计、呼吸机和体重计等。

它们可以帮助医生监测患者的生理状态，并提供准确的数据支持。

压力传感器特性研究实验报告1.研究对象本次实验研究的对象是压力传感器，通过对压力传感器的特性进行研究，可以更好地了解该传感器在压力检测方面的应用情况。

2.实验原理通过外加一定压力使传感器产生应变，可得到传感器的输出电压VOUt。

传感器的灵敏度定义为输出电压VoUt与压力间的比率，即S=AVout/AP。

传感器的非线性度定义为传感器的输出电压与压力之间的非线性程度。

而传感器的回复时间则定义为传感器输出电压从压力停止作用到其回复的时间。

3.实验设备•通用数字万用表•压力传感器•气压泵•CRO示波器4.实验过程4.1实验步骤1.将压力传感器与示波器相连，测试电压信号的大小。

2.关闭气压泵，调整压力传感器的位置。

3.打开气压泵，使气压流入压力传感器，观察示波器的输出曲线变化。

4.记录气压变化的曲线，包括气压变化时间及变化量，并计算出压力传感器的灵敏度以及非线性度。

5.按照4中得到的数据计算出传感器的回复时间，并进行记录。

4.2实验结果实验得到的结果如下：灵敏度将压力传感器放入箱子中，依次加入IOkg、20kg>30kg>40kg>50kg的质量,记录相应的气压和输出电压，计算出灵敏度。

结果如下：质量0.097201.12072.16300.146301.62062.67400.195401.42057.95500.244501.22050.82非线性度将压力传感器放入箱子中，依次加入IOkg、20kg、30kg、40kg、50kg的质量,在每个质量级别下分别测量得到的输出电压与理论值的误差，计算得到非线性度。

结果如下：质量（kg）理论值（mV）实际值（mV）误差（mV）误差百分数（％）102222.222198.1424.08 1.08204444.444373.9170.53 1.58306666.676587.9778.70 1.18408888.898763.31125.58 1.415011111.1110995.87115.24 1.04回复时间通过开关气泵，使压力传感器的压力输出突然变化，记录下传感器从压力变化到输出电压变化的时间，该时间被定义为传感器的回复时间，测试结果如下：从50MPa下降至U45MPa,回复时间为0.5秒；从30MPa下降至U25MPa,回复时间为06秒。

第1篇一、实验背景随着科学技术的不断发展，传感器在各个领域得到了广泛应用。

为了提高学生对传感器原理和应用的了解，我们开展了传感器实验课程。

通过本次实验，使学生掌握传感器的原理、设计、制作和测试方法，提高学生的动手能力和创新思维。

二、实验目的1. 了解传感器的基本原理和分类；2. 掌握传感器的设计、制作和测试方法；3. 培养学生的动手能力和团队协作精神；4. 提高学生对传感器在实际工程中的应用的认识。

三、实验内容本次实验主要分为以下几个部分：1. 传感器基本原理实验：通过实验，使学生了解传感器的工作原理，掌握传感器的分类和应用。

2. 传感器设计实验：根据传感器的基本原理，设计并制作一个简单的传感器。

3. 传感器测试实验：对制作的传感器进行测试，分析其性能指标。

4. 传感器应用实验：将传感器应用于实际工程中，解决实际问题。

四、实验过程1. 传感器基本原理实验：通过实验，我们了解了传感器的分类、工作原理和应用。

实验过程中，我们学习了不同类型传感器的原理，如光电传感器、热敏传感器、压力传感器等。

2. 传感器设计实验：在老师的指导下，我们设计并制作了一个简单的压力传感器。

我们首先确定了传感器的结构，然后选择了合适的材料和元器件，最后进行了组装和调试。

3. 传感器测试实验：我们对制作的压力传感器进行了测试，测试内容包括灵敏度、线性度、响应时间等。

通过实验，我们分析了传感器的性能指标，并与理论值进行了比较。

4. 传感器应用实验：我们将制作的压力传感器应用于实际工程中，解决了一个简单的实际问题。

通过实验，我们了解了传感器在实际工程中的应用价值。

五、实验结果与分析1. 传感器基本原理实验：通过实验，我们掌握了不同类型传感器的原理和应用，为后续实验奠定了基础。

2. 传感器设计实验：我们成功设计并制作了一个简单的压力传感器，其灵敏度、线性度等性能指标符合预期。

3. 传感器测试实验：测试结果表明，我们制作的压力传感器性能稳定，能够满足实际应用需求。

光纤位移压力传感特性的研究实验报告一、实验目的通过对光纤位移压力传感器的实验研究，掌握其基本工作原理、测量范围及精度等参数，并探究其在实际应用中的优越性。

二、实验原理光纤位移压力传感器的工作原理是利用光纤的受力柔顺性，将光纤上的光束引到探头中，并通过探头感应光纤的受力变化，从而获得被测物体的位移及压力等动态信息。

光纤位移压力传感器主要包括探头、光源和检测器等部分，其中光源产生光波，光束在光纤中传输，光纤上部分受力变形，产生较大的力致光纤光路长度的微小变化，这一微小变化将会对传输的光波偏移一定的角度，经过探头捕获到的信号经过能量变换后传递到检测器，从而实现对光纤位移压力的测量。

三、实验器材光纤位移压力传感器、电源、光源、光电检测器、滑块导轨等。

四、实验流程1.按照实验器材使用说明书将光纤位移压力传感器安装在滑块导轨上；2.将电源连接至光源和光电检测器；3.调整光源和光电检测器的位置，使得光束能够形成一个封闭的光路；4.测量光纤位移压力传感器的初始状态；5.将较大的物体作用在光纤位移压力传感器上，测量其变形后的状态；6.根据读数计算出物体的位移及压力等数据，并进行分析。

五、实验结果本次实验的光纤位移压力传感器的测量范围为0至1000牛，精度可达0.1%。

实验结果表明，在受到外来压力影响时，光纤位移压力传感器能够产生一定的光路长度变化，通过对这种变化的测量，能够较为准确地对外来压力进行测量。

此外，在位移测量方面，本次实验中的光纤位移压力传感器也表现出了较为优越的性能，能够实现对微小变形的高精度测量。

本次光纤位移压力传感器的实验研究表明，该传感器具有较高灵敏度，能够实现高精度的位移、压力测量，适用于需要实时监控、远距离测量等多种应用场景。

通过对其功耗、精度等方面的分析，进一步优化传感器的性能，可以提升其在实际应用中的可靠性和适用性。

压阻式压力传感器测量压力特性实验一、实验目的：了解扩散硅压阻式压力传感器测量压力的原理和标定方法。

二、基本原理：扩散硅压阻式压力传感器的工作机理是半导体应变片的压阻效应，在半导体受力变形时会暂时改变晶体结构的对称性，因而改变了半导体的导电机理，使得它的电阻率发生变化，这种物理现象称之为半导体的压阻效应。

一般半导体应变采用N型单晶硅为传感器的弹性元件，在它上面直接蒸镀扩散出多个半导体电阻应变薄膜（扩散出P型或N 型电阻条）组成电桥。

在压力（压强）作用下弹性元件产生应力，半导体电阻应变薄膜的电阻率产生很大变化，引起电阻的变化，经电桥转换成电压输出，则其输出电压的变化反映了所受到的压力变化。

图9—1为压阻式压力传感器压力测量实验原理图。

图9—1 压阻式压力传感器压力测量实验原理三、需用器件与单元：主机箱中的气压表、气源接口、电压表、直流稳压电源±15V、±2V～±10V（步进可调）；压阻式压力传感器、压力传感器实验模板、引压胶管。

四、实验步骤：1、按9—2示意图安装传感器、连接引压管和电路：将压力传感器安装在压力传感器实验模板的传感器支架上；引压胶管一端插入主机箱面板上的气源的快速接口中（注意管子拆卸时请用双指按住气源快速接口边缘往内压，则可轻松拉出），另一端口与压力传感器相连；压力传感器引线为4芯线(专用引线)，压力传感器的 1端接地，2端为输出Vo＋，3端接电源＋4V，4端为输出Vo－。

具体接线见图9—2。

图9—2压阻式压力传感器测压实验安装、接线示意图2、将主机箱中电压表量程切换开关切到2V档；可调电源±2V～±10V调节到±4V档。

实验模板上R W1用于调节放大器增益、R W2用于调零，将R W1调节到的1／3位置(即逆时针旋到底再顺时针旋3圈)。

合上主机箱电源开关，仔细调节R W2使主机箱电压表显示为零。

3、合上主机箱上的气源开关，启动压缩泵，逆时针旋转转子流量计下端调压阀的旋钮，此时可看到流量计中的滚珠在向上浮起悬于玻璃管中，同时观察气压表和电压表的变化。

一、实验目的1. 了解各类传感器的基本原理、工作特性及测量方法。

2. 掌握传感器实验仪器的操作方法，提高实验技能。

3. 分析传感器在实际应用中的优缺点，为后续设计提供理论依据。

二、实验内容本次实验主要包括以下几种传感器：电容式传感器、霍尔式传感器、电涡流式传感器、压力传感器、光纤传感器、温度传感器、光敏传感器等。

1. 电容式传感器实验（1）实验原理：电容式传感器利用电容的变化来测量物理量，其基本原理为平板电容 C 与极板间距 d 和极板面积 S 的关系式C=ε₀εrS/d。

（2）实验步骤：搭建实验电路，将传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

2. 霍尔式传感器实验（1）实验原理：霍尔式传感器利用霍尔效应，将磁感应强度转换为电压信号，其基本原理为霍尔电压 U=KBIL。

（2）实验步骤：搭建实验电路，将霍尔传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

3. 电涡流式传感器实验（1）实验原理：电涡流式传感器利用涡流效应，将金属导体中的磁通量变化转换为电信号，其基本原理为电涡流电压 U=KfB。

（2）实验步骤：搭建实验电路，将电涡流传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

4. 压力传感器实验（1）实验原理：压力传感器利用应变电阻效应，将力学量转换为易于测量的电压量，其基本原理为应变片电阻值的变化与应力变化成正比。

（2）实验步骤：搭建实验电路，将压力传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

5. 光纤传感器实验（1）实验原理：光纤传感器利用光纤的传输特性，将信息传感与信号传输合二为一，其基本原理为光纤传输的损耗与被测物理量有关。

（2）实验步骤：搭建实验电路，将光纤传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

6. 温度传感器实验（1）实验原理：温度传感器利用电阻或热电偶的特性，将温度变化转换为电信号，其基本原理为电阻或热电偶的电阻或电动势随温度变化。

实验八压力传感器特性实验【实验目的】1、了解非电量电测的一般原理和测量方法。

2、掌握压力传感器的构造、原理、测量方法和特性。

【实验仪器】电磁学综合实验平台、压力传感器实验、砝码【实验原理】将非电量信号转换成电量信号的装置叫做传感器。

传感器是现代检测和控制系统的重要组成部分。

传感器的作用就是把被测量的非电量信号（如力、热、声、磁和光等物理量）转换成与之成比例的电量信号（如电压和电流），然后再经过适当的测量电路处理后，送至指示器指示或记录。

这种非电量至电量的转换是应用不同物体的某些电学性质与被测量之间的特定关系来实现的，例如利用电阻效应、热电效应、磁电效应、光电效应和压电效应等关系。

应用不同物体的独特的物理变化，设计和制造出适用于各种不同用途的传感器。

压力传感器是最基本的传感器之一。

非电量电测系统一般由传感器、测量电路和显示记录三部分组成，它们的关系如图8-1所示。

现在以应变电阻片做成的压力传感器为例进一步讨论如何实现将“力”的测量转变为“电压”测量的电测系统。

图8-1 非电量电测系统图8-2 应变电阻片1．压力传感器应变电阻片是用一根很细的康铜电阻丝按图8-2所示的形状弯曲后用胶粘贴在衬底（用纸或有机聚合物薄膜制成）上，电阻丝两端有引出线用于外接。

康铜丝的直径在0.012～0.050m m之间。

电阻丝受外力作用拉长时电阻要增加，压缩时电阻要减小，这种现象称为“应变效应”，这种电阻片取名为“应变电阻片”。

将应变电阻片粘贴在弹性材料上，当材料受外力作用产生形变时，电阻片跟着形变，这时电阻值发生变化，通过测量电阻值的变化就可反映出外力作用的大小。

实验证明，在一定范围内电阻的变化和电阻丝轴向长度的变化。

压力传感器实验报告一、引言压力传感器是一种能够将外部压力信号转换为电信号的装置。

在工业、医疗、航空等领域起着重要的作用。

本次实验旨在通过搭建实验装置，探究压力传感器的工作原理以及其在实际应用中的特点和性能。

二、实验装置和方法1. 实验装置：本次实验使用了压力传感器、放大电路和数据采集系统等装置。

其中压力传感器是最关键的组件，它能够将外界压力转换为电阻值的变化。

放大电路是为了将传感器输出信号放大至可被数据采集系统读取的范围。

2. 实验方法：我们首先搭建了实验装置，并保证各个部件之间的正确连接。

然后，在实验装置基础上进行数据采集和分析。

具体的方法包括：（1）将待测试物体放在传感器下方，并施加压力。

（2）通过数据采集系统记录传感器输出的电阻值随压力的变化。

（3）根据实验数据绘制压力与电阻值的关系曲线。

（4）分析曲线特征，得出结论。

三、实验结果及讨论1. 实验数据处理：通过数据采集系统记录的数据，我们得到了一组压力与电阻值的对应关系数据。

针对这组数据，我们进行了平均值计算和误差分析。

结果显示，压力传感器的输出电阻值与施加压力呈线性关系，并且误差较小。

2. 曲线分析：我们将实验数据绘制成压力与电阻值的关系曲线。

通过观察曲线，我们可以得到以下结论：（1）随着施加压力的增加，传感器的输出电阻值呈线性增加。

这表明压力传感器具有较好的灵敏度。

（2）曲线的斜率代表了传感器的灵敏度大小。

实验结果显示，我们所使用的传感器具有较高的灵敏度。

（3）曲线的直线段表示传感器的工作范围，当压力过大或过小时，传感器的输出电阻值将不再线性增加。

（4）根据曲线特征，我们可以根据传感器输出的电阻值得出所施加压力的大小。

四、实验总结通过本次实验，我们深入了解了压力传感器的工作原理和特点。

压力传感器在实际应用中具有广泛的用途，例如在医疗领域，它可以用于测量血压；在汽车制造中，它可以用于测量车胎的压力；在工业自动化领域，它可以用于管道压力的监测等。

压力传感器实验报告
本次实验使用了XYZ型号压力传感器，用于测量压力。

一、实验设备
本次实验所使用的实验设备有：
XYZ型压力传感器：
•精度：0.02Mpa
•量程：10MPa
•工作温度：-20℃ - 80℃
•电压输入：0-5V
•采样频率：500Hz
二、实验步骤
1. 根据传感器提供的资料，将压力传感器连接好，并安装在由液压系统发出的0-
10Mpa压力系统上；
2. 使用仪器，从0Mpa开始，将压力系统一步步提高至10Mpa，记录每一步的压力值；
3. 同时记录仪表显示值与实测值，统计出仪表读数与实测值的差值；
三、实验结果
实测值（Mpa）仪表读数（V）仪表读数与实测值的差值（V）
0 0.01 0.01
1 1.1 0.1
2 2.18 0.18
3 3.2 0.2
4 4.18 0.18
5 5.2 0.2
6 6.1
7 0.17
7 7.22 0.22
8 8.16 0.16
9 9.2 0.2
10 10.2 0.2
四、结果分析
可以看出，仪表读数与实测值的差值最高为0.22V，最低为0.01V，平均值为0.11V，误差在0.1V以内，非常接近，说明本组实验压力传感器性能良好，误差小，精度高。

本次实验，完成了XYZ型压力传感器的仪器读数与实测值的比较测试。

从实验数据可以看出，该传感器的性能精度满足0.02Mpa要求，经可靠性测试，压力传感器误差小，性能可靠。

第1篇一、引言压力传感器作为一种重要的传感器，广泛应用于工业自动化、汽车电子、医疗设备等领域。

本报告通过对压力传感器的实践操作，对其原理、特性、应用等方面进行了深入研究和探讨。

二、压力传感器原理及分类1. 原理压力传感器是将压力信号转换为电信号的装置。

其基本原理是利用弹性元件（如膜片、波纹管等）在受力后发生形变，通过电阻、电容、电感等元件将形变转换为电信号。

2. 分类根据工作原理，压力传感器可分为以下几类：（1）弹性元件式压力传感器：利用弹性元件的形变将压力信号转换为电信号，如膜片式、波纹管式等。

（2）压阻式压力传感器：利用半导体材料的压阻效应将压力信号转换为电信号。

（3）电容式压力传感器：利用电容元件的电容值随压力变化而变化的特点，将压力信号转换为电信号。

（4）压电式压力传感器：利用压电材料的压电效应将压力信号转换为电信号。

三、实践操作1. 实验目的通过对压力传感器的实践操作，了解压力传感器的工作原理、特性及应用，掌握压力传感器的选用、安装和维护方法。

2. 实验器材（1）压力传感器：膜片式、压阻式、电容式、压电式各一台。

（2）信号调理电路：放大器、滤波器等。

（3）数据采集设备：数据采集卡、电脑等。

（4）实验台、电源、连接线等。

3. 实验步骤（1）连接压力传感器：将压力传感器与信号调理电路连接，确保连接正确。

（2）搭建实验电路：将信号调理电路与数据采集设备连接，搭建实验电路。

（3）调试实验电路：调整放大器、滤波器等参数，使实验电路正常工作。

（4）实验数据采集：对压力传感器施加不同压力，采集实验数据。

（5）数据处理与分析：对采集到的实验数据进行处理和分析，绘制压力-输出电压曲线。

四、实验结果与分析1. 实验结果通过实验，得到了不同压力下四种压力传感器的输出电压曲线，如图1-图4所示。

图1 膜片式压力传感器输出电压曲线图2 压阻式压力传感器输出电压曲线图3 电容式压力传感器输出电压曲线图4 压电式压力传感器输出电压曲线2. 实验分析（1）膜片式压力传感器：输出电压与压力呈线性关系，灵敏度高，稳定性好，但动态响应速度较慢。

实验2压力传感器基本特性的研究一、实验目的1.了解金属箔式应变片的应变效应和性能，电桥的工作原理和工作情况。

2.测量应变式传感器的压力特性。

二、实验建议1.测量应变式传感器的压力特性，计算其灵敏度。

2.测量快速反应式传感器的电压特性，做出输入电压与工作电压的关系特性图。

三、实验仪器yj-yly-i物理综合实验平台、压力传感器实验模板、标准砝码、100g力敏传感器、万用表等。

四、实验原理金属导体的电阻随其难以承受机械应力（弯曲或延长）的大小而发生变化，其原因就是导体的电阻与材料的电阻率以及它的几何尺寸（长度和横截面）有关。

由于导体在忍受机械应力过程中，其电阻率、长度和截面积都必须发生变化，从而引致其电阻发生变化，因此电阻应变片能够将机械构件上形变的变化切换为电阻的变化。

电阻丝在外力作用下出现机械变形时，其电阻值发生变化，这就是电阻快速反应效应，叙述电阻快速反应效应的关系式为：△r／r=kε（1）式中△r／r为电阻丝电阻相对变化，k为快速反应灵敏系数，ε=△l／l为电阻丝长度r1r3r2图1r4相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化，电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

快速反应式压力传感器的结构例如图1右图，主要由双孔均衡梁和粘贴在梁上的电阻应变片r1―r4共同组成，电阻应变片通常由脆弱栅、基底、粘合剂、引线、盖片等共同组成。

应变片的规格通常以采用面积和电阻值去则表示，例如“3×10mm2，350ω”。

敏感栅由直径约0.01mm--0.05mm高电阻系数的细丝弯曲成栅状，它实际上是一个电阻元件，是电阻应变片感受构件应变的敏感部分。

敏感栅用粘合剂将其固定在基片上.基底应保证将构件上的应变准确地传送到敏感栅上去，故基底必须做得很薄（一般为0.03mm--0.06mm），使它能与试件及敏感栅牢固地粘结在一起；另外，它还应有良好的绝缘性、抗潮性和耐热性.基底材料有纸、胶膜和玻璃纤维布等。

– 46– Ⅲ 基础物理实验图2-1 等截面梁结构示意图可编辑修改精选全文完整版实验2 压力传感器特性的研究压力传感器是利用应变电阻效应，将力学量转换成易于测量的电压量的器件。

压力传感器是最基本的传感器之一，主要用在各种电子秤、应力分析仪等仪器上。

传感器的种类很多，应用极为广泛。

根据要求精度和使用方式不同，可选用不同型号的压力传感器。

一、实验目的1. 了解压力传感器的工作原理。

2. 研究压力传感器的静态特性。

3. 了解电位差计的工作原理，熟悉其使用方法。

二、实验仪器压力传感器、电位差计、稳压电源、电压表、砝码等。

三、 实验原理本实验所用的传感器，是由四片电阻应变片组成，分别粘贴在弹性体的平行梁上、下两表面上。

四个应变片组成电桥，采用非平衡电桥原理，把压力转化成不平衡电压进行测量。

下面我们从三个方面对压力传感器进行讨论。

1. 应变与压力的关系电阻应变片是将机械应变转换为电阻阻值的变化。

将电阻应变片粘贴在悬臂梁式弹性体上。

常见的悬臂梁形式有等截面梁、等强度悬臂梁、带副梁的悬臂梁以及双孔，单孔悬臂梁。

图2-1是等截面梁结构示意图，弹性体是一端固定，截面积S 处处相等的等截面悬臂梁（S ＝bh ，宽度为b ，厚度为h ），在距载荷F 着力点L 0的上下表面，顺L 方向粘贴有受拉应变片R 1、R 3和受压的R 2、R 4应变片，粘贴应变片处的应变为Ybh FL Y f 2006==ε (2-1) 式中f 是应变片处的应力，Y 是弹性体的弹性模量。

从式(2-1)可看出，除压力F 外，Ⅲ 基础物理实验 – 47 –图 2-2 应变片差动电桥电路其余各量均为常量。

所以，应变ε0与压力F 成正比。

2. 电阻的变化与电压的关系由于弹性体的应变发生了变化，粘贴在其上的电阻应变片的电阻值也随之发生变化，受拉的电阻应变片电阻值增加，而受压的电阻应变片电阻值减少，把四个电阻应变片组成一个电桥，这便成为差动电桥，如图2-2所示。

压力传感器实验报告实验目的：通过实验探究压力传感器的工作原理和性能特点，了解压力传感器在实际应用中的作用。

实验材料和仪器：1. 压力传感器2. 测压泵3. 芯片板4. 数字万用表5. 连接线实验步骤：1. 将芯片板与压力传感器连接，确保连接稳固并不松动。

2. 使用连接线将压力传感器与数字万用表连接。

3. 打开测压泵，调节压力至一定值，记录压力传感器的输出电压。

4. 通过改变测压泵的压力值，重复步骤3并记录每个压力值下的输出电压。

5. 将记录的数据整理并制作成图表。

实验结果：根据实验数据，绘制出压力传感器输出电压与压力值之间的关系图。

通过分析图表可以得到压力传感器的灵敏度、量程、线性误差等性能指标。

实验结论：根据实验结果可以得出压力传感器的性能特点和工作原理。

压力传感器的输出电压与压力值呈线性关系，且具有一定的灵敏度和量程。

但在实际应用中，由于外界环境的干扰，压力传感器可能存在一定的线性误差或非线性特性。

实验中遇到的问题和改进方向：1. 压力传感器与芯片板之间的连接可能会松动，导致实验数据不准确。

可以通过加固连接方式或使用更可靠的连接器来解决。

2. 在实际应用中，压力传感器可能受到温度、湿度等环境因素的影响，进而影响其性能。

可以通过改进传感器的封装方式或增加温度湿度补偿等措施来提高其稳定性。

总结：通过本实验，我们了解了压力传感器的工作原理和性能特点，并探究了其在实际应用中可能遇到的问题和改进方向。

压力传感器作为一种重要的传感器，在工业控制、医疗设备、汽车等领域都有着广泛的应用前景。

《传感器实验指导》压力传感器特性及应用实验1.了解压力传感器的特性；2.掌握压力传感器的测量方法；3.了解压力传感器模块的电路组成及原理。

1.分析压力传感器测量电路的原理；2.连接压力传感器物理信号到电信号的转换电路；3.软件观测压力变化时输出信号的变化情况；4.记录实验波形数据并进行分析。

1.开放式传感器电路实验主板；2.压力传感器压力测量模块；3.导线若干。

压力传感器（Pressure Transducer）是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。

压力传感器通常由压力敏感元件和信号处理单元组成。

按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。

实验板上装有1006015-1编号的压力传感器，采用悬臂压电薄膜封装，输出的类型为电压值。

其顶端附有的配重用来增加在低频振动时的灵敏度。

当薄膜来回动作时会产生交流电压（高达+ / - 90V的）。

通过使用一个的电阻使得的电压下降，令设备可以检测到其电压的变化。

这款传感器可以用于紧凑的传感系统或者复杂开关中。

如图8.1所示。

图8-1 压力传感器压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

具有量程大，精度高的特点。

重载压力传感器是压力传感器中常见的一种。

它通常被用于交通运输应用中，通过监测气动、轻载液压、制动压力、机油压力、传动装置、以及卡车或拖车的气闸等关键系统的压力、液力、流量及液位来维持重载设备的性能。

重载压力传感器是一种具有外壳、金属压力接口以及高电平信号输出的压力测量装置。

许多传感器配有圆形金属或塑料外壳，外观呈筒状，一端是压力接口，另一端是电缆或连接器。

这类重载压力传感器常用于极端温度及电磁干扰环境。

工业及交通运输领域的客户在控制系统中使用压力传感器，可实现对冷却液或润滑油等流体的压力测量和监控。

压力传感器试验报告1. 引言本报告旨在对压力传感器进行试验，并分析其性能与适用范围。

通过实验，我们将评估压力传感器的精度、灵敏度和稳定性，以确定其是否适用于特定应用需求。

2. 试验目的本次试验的目的包括：- 评估压力传感器的测量精度- 确定传感器的灵敏度- 评估传感器在不同工作条件下的稳定性- 确认传感器是否满足特定应用的要求3. 实验装置与方法3.1 实验装置- 压力传感器：型号XXXXX- 压力泵- 数字压力计- 实验控制器3.2 实验步骤1. 连接压力传感器至实验控制器。

2. 将压力泵连接到压力传感器，并确保连接良好。

3. 使用数字压力计校准实验系统，确保测量准确。

4. 开始实验前，确认实验控制器的参数设置正确。

5. 对压力传感器施加不同的压力，并记录相应的输出数据。

6. 在实验过程中，重复测试并记录多组数据。

7. 分析实验数据并评估压力传感器的性能。

4. 实验结果与讨论4.1 数据分析通过对多组实验数据的分析，我们得出以下结果：4.2 结果讨论根据实验数据计算，我们得到以下结论：- 压力传感器的测量精度为±0.05单位。

- 传感器的灵敏度为0.94单位/单位压力。

- 在测试期间，传感器表现出良好的稳定性。

5. 结论根据本次试验的结果与讨论，可以得出以下结论：- 压力传感器的精度和稳定性满足了特定应用的要求。

- 传感器的灵敏度适用于当前实验系统的压力范围。

6. 建议就基于本次试验的结果，我们提出以下建议：- 对于更高压力范围的应用，需要进一步测试传感器的性能。

- 在实际应用中，建议根据特定需求进行适当的校准和调整。

参考文献(请根据实际情况添加参考文献)以上是本次压力传感器试验的报告内容，请查阅。

如有任何问题，请随时与我们联系。

谢谢！。
