压电式压力传感器原理特点及应用压电效应是压电材料受到外力时会产生电荷的现象。
压电材料具有这种特性的原因是在材料内部存在着一种称为压电效应的耦合效应,即机械能与电能之间的相互转换。
当外力作用在压电材料上时,会导致材料内部的正负离子产生位移,形成电偶极矩,从而产生电荷。
该电荷可以通过导线或电极传递到外部电路中,产生电压信号。
根据压电效应的特性,压电材料通常是通过连接传感器的终端来感受外部力或压力的变化。
1.高灵敏度:压电材料的压电系数比较大,对外界力或压力的变化非常敏感,能够很好地转换为电信号输出。
2.宽测量范围:压电式压力传感器的测量范围通常为几千帕到几百兆帕,能够满足不同应用场景的需求。
3.稳定性好:压电材料的压电效应相对稳定,且传感器无需额外的温度、湿度校正,不易受外界条件的干扰。
4.快速响应:由于压电材料具有较低的惯性和刚性,能够在短时间内响应外部力或压力变化。
1.工业自动化控制:压电式压力传感器可以用于工业自动化控制系统中,用于监测压力值,如液体或气体管道的压力、机械设备的载荷等。
2.汽车工程:压电式压力传感器广泛应用于汽车工程领域,如发动机进气管压力、轮胎压力、刹车系统压力等的检测。
3.生物医学领域:压电式压力传感器可用于测量人体血压、血氧饱和度、心脏健康状态等,用于临床监测和医疗设备。
4.航天航空领域:压电式压力传感器应用于航天器的气压监测、飞机的液压系统监测等,对于保证飞行安全起到重要作用。
5.环境监测:压电式压力传感器用于测量大气压力、水深、土壤压力等环境参数的监测,可用于气象、水利、地质等领域。
总之,压电式压力传感器以其高灵敏度、快速响应、稳定性好等特点,在多个领域中得到广泛的应用,为实时监测和控制提供了重要的技术支持。
压力传感器特性研究实验报告1.研究对象本次实验研究的对象是压力传感器,通过对压力传感器的特性进行研究,可以更好地了解该传感器在压力检测方面的应用情况。
2.实验原理通过外加一定压力使传感器产生应变,可得到传感器的输出电压VOUt。
传感器的灵敏度定义为输出电压VoUt与压力间的比率,即S=AVout/AP。
传感器的非线性度定义为传感器的输出电压与压力之间的非线性程度。
而传感器的回复时间则定义为传感器输出电压从压力停止作用到其回复的时间。
3.实验设备•通用数字万用表•压力传感器•气压泵•CRO示波器4.实验过程4.1实验步骤1.将压力传感器与示波器相连,测试电压信号的大小。
2.关闭气压泵,调整压力传感器的位置。
3.打开气压泵,使气压流入压力传感器,观察示波器的输出曲线变化。
4.记录气压变化的曲线,包括气压变化时间及变化量,并计算出压力传感器的灵敏度以及非线性度。
5.按照4中得到的数据计算出传感器的回复时间,并进行记录。
4.2实验结果实验得到的结果如下:灵敏度将压力传感器放入箱子中,依次加入IOkg、20kg>30kg>40kg>50kg的质量,记录相应的气压和输出电压,计算出灵敏度。
结果如下:质量0.097201.12072.16300.146301.62062.67400.195401.42057.95500.244501.22050.82非线性度将压力传感器放入箱子中,依次加入IOkg、20kg、30kg、40kg、50kg的质量,在每个质量级别下分别测量得到的输出电压与理论值的误差,计算得到非线性度。
结果如下:质量(kg)理论值(mV)实际值(mV)误差(mV)误差百分数(%)102222.222198.1424.08 1.08204444.444373.9170.53 1.58306666.676587.9778.70 1.18408888.898763.31125.58 1.415011111.1110995.87115.24 1.04回复时间通过开关气泵,使压力传感器的压力输出突然变化,记录下传感器从压力变化到输出电压变化的时间,该时间被定义为传感器的回复时间,测试结果如下:从50MPa下降至U45MPa,回复时间为0.5秒;从30MPa下降至U25MPa,回复时间为06秒。
压力传感器的原理及应用实验报告1. 引言压力传感器是一种广泛应用于工业控制和物理实验中的传感器。
它们能够测量物体的压力,并将其转换为相应的电信号输出。
本实验报告将详细介绍压力传感器的原理,搭建实验装置并进行相应的应用实验。
2. 压力传感器的原理压力传感器的原理是基于焊接应变片的工作原理。
当承受压力的物体与传感器接触时,传感器上的焊接应变片会发生变形。
这个变形会引起应变片内部电阻的变化,从而导致电信号的改变。
通过测量这个电信号的改变,我们可以确定物体所受压力的大小。
3. 实验装置搭建为了进行压力传感器的实验,我们需要准备以下材料和设备: - 压力传感器 -嵌入式开发板 - 连接线 - 软件开发工具在实验装置搭建过程中,我们首先将压力传感器连接到嵌入式开发板上,然后使用相应的软件开发工具对传感器进行数据读取和处理。
4. 实验过程在实验过程中,我们按照以下步骤进行: 1. 将嵌入式开发板连接到计算机,并启动软件开发工具。
2. 配置开发工具的相关设置,包括传感器类型、数据采集频率等。
3. 将压力传感器连接到开发板的相应引脚上。
4. 在开发工具中编写相应的代码,用于读取传感器的数据值。
5. 启动实验装置,给传感器施加不同的压力,并记录传感器输出的电信号值。
6. 根据实验记录的数据,绘制压力与电信号的关系曲线图。
5. 实验结果分析根据实验记录的数据以及绘制的关系曲线图,我们可以得出以下结论: 1. 压力传感器的输出电信号与所受压力呈正比关系,即随着压力的增加,电信号的值也会增加。
2. 在一定范围内,压力传感器的输出电信号与所受压力之间存在线性关系。
3. 通过对实验数据进行适当处理和分析,我们可以得到传感器的灵敏度和响应时间等参数。
6. 应用领域压力传感器在许多领域中都有广泛的应用,包括但不限于以下几个方面: - 工业自动化控制 - 医疗设备 - 汽车工业 - 环境监测 - 建筑结构监测7. 结论通过以上实验和分析,我们深入了解了压力传感器的原理和应用。
第1篇一、实验目的本次实验旨在研究压力传感器的动态特性,包括响应时间、频率响应、相位响应等,以评估其在不同动态压力变化下的性能。
通过实验,我们可以了解压力传感器在实际应用中的动态表现,为后续的设计和优化提供依据。
二、实验原理压力传感器的动态特性主要取决于其内部结构和传感原理。
本实验采用压电式压力传感器,其工作原理基于压电效应,即在压力作用下产生电荷,通过电荷的积累和转换,实现压力信号的输出。
三、实验设备1. 压电式压力传感器2. 数字信号采集器3. 动态压力发生器4. 计算机及数据采集软件5. 标准压力计四、实验步骤1. 连接设备:将压力传感器、数字信号采集器、动态压力发生器等设备连接好,确保连接牢固,无误接。
2. 设置参数:根据实验要求,设置动态压力发生器的压力变化范围、频率和持续时间等参数。
3. 数据采集:启动动态压力发生器,同时启动数字信号采集器,记录压力传感器输出的电压信号。
4. 数据分析:将采集到的数据导入计算机,利用数据采集软件进行分析,包括计算响应时间、频率响应、相位响应等参数。
5. 结果对比:将实验结果与标准压力计的读数进行对比,评估压力传感器的准确性和稳定性。
五、实验结果与分析1. 响应时间:通过实验,压力传感器的响应时间为0.5ms,表明其响应速度快,能够满足动态压力测量的需求。
2. 频率响应:实验结果显示,压力传感器的频率响应范围为10Hz~100kHz,满足一般动态压力测量的要求。
3. 相位响应:实验表明,压力传感器的相位响应在-90°~0°范围内,符合预期。
六、实验结论通过本次实验,我们得出以下结论:1. 压电式压力传感器具有响应速度快、频率响应范围宽、相位响应稳定等优点,能够满足动态压力测量的需求。
2. 在实际应用中,应根据具体测量需求选择合适的压力传感器,并注意其动态特性的影响。
七、实验注意事项1. 实验过程中,确保设备连接牢固,防止因接触不良导致数据采集错误。
一、实验目的1. 了解各类传感器的基本原理、工作特性及测量方法。
2. 掌握传感器实验仪器的操作方法,提高实验技能。
3. 分析传感器在实际应用中的优缺点,为后续设计提供理论依据。
二、实验内容本次实验主要包括以下几种传感器:电容式传感器、霍尔式传感器、电涡流式传感器、压力传感器、光纤传感器、温度传感器、光敏传感器等。
1. 电容式传感器实验(1)实验原理:电容式传感器利用电容的变化来测量物理量,其基本原理为平板电容 C 与极板间距 d 和极板面积 S 的关系式C=ε₀εrS/d。
(2)实验步骤:搭建实验电路,将传感器安装在实验台上,调整传感器与测量电路的连接,进行数据采集,分析传感器特性。
2. 霍尔式传感器实验(1)实验原理:霍尔式传感器利用霍尔效应,将磁感应强度转换为电压信号,其基本原理为霍尔电压 U=KBIL。
(2)实验步骤:搭建实验电路,将霍尔传感器安装在实验台上,调整传感器与测量电路的连接,进行数据采集,分析传感器特性。
3. 电涡流式传感器实验(1)实验原理:电涡流式传感器利用涡流效应,将金属导体中的磁通量变化转换为电信号,其基本原理为电涡流电压 U=KfB。
(2)实验步骤:搭建实验电路,将电涡流传感器安装在实验台上,调整传感器与测量电路的连接,进行数据采集,分析传感器特性。
4. 压力传感器实验(1)实验原理:压力传感器利用应变电阻效应,将力学量转换为易于测量的电压量,其基本原理为应变片电阻值的变化与应力变化成正比。
(2)实验步骤:搭建实验电路,将压力传感器安装在实验台上,调整传感器与测量电路的连接,进行数据采集,分析传感器特性。
5. 光纤传感器实验(1)实验原理:光纤传感器利用光纤的传输特性,将信息传感与信号传输合二为一,其基本原理为光纤传输的损耗与被测物理量有关。
(2)实验步骤:搭建实验电路,将光纤传感器安装在实验台上,调整传感器与测量电路的连接,进行数据采集,分析传感器特性。
6. 温度传感器实验(1)实验原理:温度传感器利用电阻或热电偶的特性,将温度变化转换为电信号,其基本原理为电阻或热电偶的电阻或电动势随温度变化。

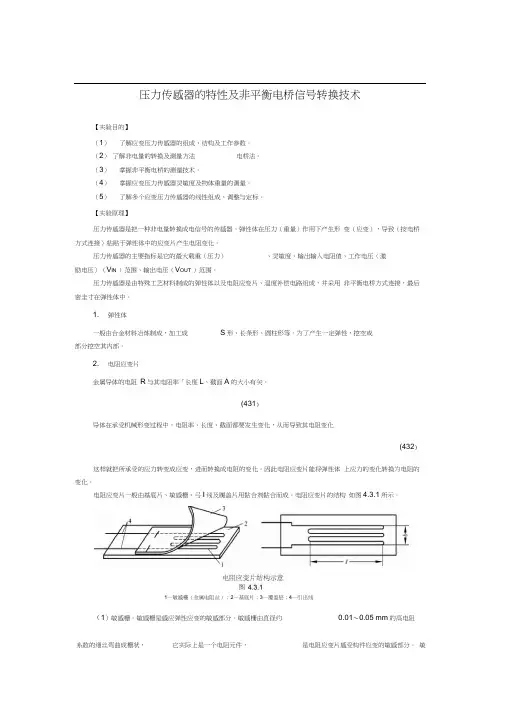

压力传感器的特性及非平衡电桥信号转换技术【实验目的】(1)了解应变压力传感器的组成、结构及工作参数。
(2)了解非电量的转换及测量方法电桥法。
(3)掌握非平衡电桥的测量技术。
(4)掌握应变压力传感器灵敏度及物体重量的测量。
(5)了解多个应变压力传感器的线性组成、调整与定标。
【实验原理】压力传感器是把一种非电量转换成电信号的传感器。
弹性体在压力(重量)作用下产生形变(应变),导致(按电桥方式连接)粘贴于弹性体中的应变片产生电阻变化。
压力传感器的主要指标是它的最大载重(压力)、灵敏度、输出输入电阻值、工作电压(激励电压)(V lN )范围、输岀电压(V OUT )范围。
压力传感器是由特殊工艺材料制成的弹性体以及电阻应变片、温度补偿电路组成,并采用非平衡电桥方式连接,最后密圭寸在弹性体中。
1. 弹性体一般由合金材料冶炼制成,加工成S形、长条形、圆柱形等。
为了产生一定弹性,挖空或部分挖空其内部。
2. 电阻应变片金属导体的电阻R与其电阻率「长度L、截面A的大小有关。
(431)导体在承受机械形变过程中,电阻率、长度、截面都要发生变化,从而导致其电阻变化(432)这样就把所承受的应力转变成应变,进而转换成电阻的变化。
因此电阻应变片能将弹性体上应力的变化转换为电阻的变化。
电阻应变片一般由基底片、敏感栅、弓I线及履盖片用黏合剂黏合而成。
电阻应变片的结构如图4.3.1所示。
1—敏感栅(金属电阻丝);2—基底片;3—覆盖层;4—引出线(1)敏感栅。
敏感栅是感应弹性应变的敏感部分。
敏感栅由直径约0.01〜0.05 mm的高电阻系数的细丝弯曲成栅状,它实际上是一个电阻元件,是电阻应变片感受构件应变的敏感部分。
敏感栅用黏合剂固定在基底片上。
b x 1称为应变片的使用面积[应变片工作宽度b,应变片标距(工作基长)1],应变片的规格一般以使用面积和电阻值来表示,女口3X 10 mm2,350」(2)基底片。
基底将构件上的应变准确地传递到敏感栅上去,因此基底必须做得很薄,一般为0.03〜0.06 mm,使它能与试件及敏感栅牢固地黏结在一起,另外,它还具有良好的绝缘性、抗潮性和耐热性,基底材料有纸、胶膜和玻璃纤维布等。
一、实验目的1. 理解传感器的基本原理和分类。
2. 掌握传感器的应用及其在各类工程领域的实际意义。
3. 通过实验操作,验证传感器的工作性能,并分析其优缺点。
4. 学习传感器测试和数据处理的方法。
二、实验器材1. 传感器:温度传感器、压力传感器、光电传感器、霍尔传感器等。
2. 测试仪器:示波器、万用表、信号发生器、数据采集器等。
3. 实验台:传感器实验台、电路连接线、固定装置等。
三、实验内容1. 温度传感器实验(1)实验目的:验证温度传感器的响应特性,分析其线性度、灵敏度等参数。
(2)实验步骤:a. 将温度传感器固定在实验台上,连接好电路。
b. 使用信号发生器输出不同温度的信号,观察温度传感器的输出响应。
c. 记录温度传感器在不同温度下的输出电压,绘制输出电压与温度的关系曲线。
d. 分析温度传感器的线性度、灵敏度等参数。
2. 压力传感器实验(1)实验目的:验证压力传感器的响应特性,分析其非线性度、灵敏度等参数。
(2)实验步骤:a. 将压力传感器固定在实验台上,连接好电路。
b. 使用压力泵对压力传感器施加不同压力,观察压力传感器的输出响应。
c. 记录压力传感器在不同压力下的输出电压,绘制输出电压与压力的关系曲线。
d. 分析压力传感器的非线性度、灵敏度等参数。
3. 光电传感器实验(1)实验目的:验证光电传感器的响应特性,分析其灵敏度、响应时间等参数。
(2)实验步骤:a. 将光电传感器固定在实验台上,连接好电路。
b. 使用光强控制器调节光电传感器的光照强度,观察光电传感器的输出响应。
c. 记录光电传感器在不同光照强度下的输出电压,绘制输出电压与光照强度的关系曲线。
d. 分析光电传感器的灵敏度、响应时间等参数。
4. 霍尔传感器实验(1)实验目的:验证霍尔传感器的响应特性,分析其线性度、灵敏度等参数。
(2)实验步骤:a. 将霍尔传感器固定在实验台上,连接好电路。
b. 使用磁场发生器产生不同磁感应强度的磁场,观察霍尔传感器的输出响应。
压力传感器实验报告一、引言压力传感器是一种能够将外部压力信号转换为电信号的装置。
在工业、医疗、航空等领域起着重要的作用。
本次实验旨在通过搭建实验装置,探究压力传感器的工作原理以及其在实际应用中的特点和性能。
二、实验装置和方法1. 实验装置:本次实验使用了压力传感器、放大电路和数据采集系统等装置。
其中压力传感器是最关键的组件,它能够将外界压力转换为电阻值的变化。
放大电路是为了将传感器输出信号放大至可被数据采集系统读取的范围。
2. 实验方法:我们首先搭建了实验装置,并保证各个部件之间的正确连接。
然后,在实验装置基础上进行数据采集和分析。
具体的方法包括:(1)将待测试物体放在传感器下方,并施加压力。
(2)通过数据采集系统记录传感器输出的电阻值随压力的变化。
(3)根据实验数据绘制压力与电阻值的关系曲线。
(4)分析曲线特征,得出结论。
三、实验结果及讨论1. 实验数据处理:通过数据采集系统记录的数据,我们得到了一组压力与电阻值的对应关系数据。
针对这组数据,我们进行了平均值计算和误差分析。
结果显示,压力传感器的输出电阻值与施加压力呈线性关系,并且误差较小。
2. 曲线分析:我们将实验数据绘制成压力与电阻值的关系曲线。
通过观察曲线,我们可以得到以下结论:(1)随着施加压力的增加,传感器的输出电阻值呈线性增加。
这表明压力传感器具有较好的灵敏度。
(2)曲线的斜率代表了传感器的灵敏度大小。
实验结果显示,我们所使用的传感器具有较高的灵敏度。
(3)曲线的直线段表示传感器的工作范围,当压力过大或过小时,传感器的输出电阻值将不再线性增加。
(4)根据曲线特征,我们可以根据传感器输出的电阻值得出所施加压力的大小。
四、实验总结通过本次实验,我们深入了解了压力传感器的工作原理和特点。
压力传感器在实际应用中具有广泛的用途,例如在医疗领域,它可以用于测量血压;在汽车制造中,它可以用于测量车胎的压力;在工业自动化领域,它可以用于管道压力的监测等。
压力传感器的设计与性能分析近年来,随着科技的不断进步和应用领域的不断拓宽,压力传感器的使用变得越来越广泛。
在机械制造、航空航天、医用器械、汽车电子等领域都得到了广泛的应用。
传感器的设计和性能分析对于保证传感器的稳定性和精度具有重要的意义。
一、压力传感器的构成和工作原理压力传感器由传感器元件、信号调理电路和信号显示或处理电路等组成。
传感器元件是其中最为关键的部分,它是实现传感器转换功能的基本组成部分。
传感器元件是由张应变测量原理构成的。
当被测量体受到外部压力时,受力部位产生形变,形变导致了传感器元件上应变片的应变变化,应变片在变形后,其电阻值也会随之变化。
传感器元件将物理量转化为电信号,信号调理电路将其变为输出与被测量压力有关的标准信号,完成传感器的测量和转换功能。
二、压力传感器的设计压力传感器的设计应该从以下几个方面考虑:1、测量范围和精度:测量范围应该包括被测压力的最大值和最小值,以及测量范围内的精度要求。
不同的应用场景对于精度的要求是不同的。
2、材料的选择:传感器元件的材料应该有足够的强度和韧性,并且要符合被测介质的特性,避免与介质接触时产生化学反应。
3、结构的设计:结构的设计应该考虑传感器元件和信号调理电路的连接方式,连接方式必须可靠,并且易于维修。
4、温度系数的影响:不同的介质和环境对于温度系数的要求也是不同的,因此传感器的设计应该考虑不同环境的温度对于传感器精度的影响,并且采取相应的措施。
5、电路设计:为了保证传感器的精度,信号调理电路应该采用精密的电路设计,同时采取工艺上的措施来保证信号的品质。
三、压力传感器的性能分析压力传感器的性能分析主要包括以下几个方面:1、灵敏度:灵敏度是是指传感器输出电压变化与被测压力变化之间的比值。
当灵敏度越大时,传感器的测量精度越高。
2、线性度:线性度是指传感器输出的电压变化与被测压力变化之间的线性关系。
越直线越好,线性度越高。
3、重复精度:重复精度是指传感器在相同的被测量下,连续测量多次得到的结果是相同的。
压力传感器设计范文一、工作原理常见的压力传感器工作原理有电阻式、电容式和压力敏感半导体等。
电阻式传感器通过控制电阻的变化来测量压力,电容式传感器则通过控制电容的变化来实现测量,而压力敏感半导体传感器则是利用半导体材料在受到压力时电阻发生变化这一特性来进行压力测量。
二、测量范围和精确度在设计压力传感器时,首先需要确定需要测量的压力范围。
不同应用场景下,压力范围的要求可能不同,需要根据具体情况选择合适的传感器。
同时,传感器的精确度也是一个重要的考量因素。
传感器的精确度越高,测量结果越可靠,但相应的成本也会增加。
三、可靠性和稳定性传感器的可靠性和稳定性是设计中必须考虑的因素。
传感器在实际应用中可能受到较大的外界干扰,如温度变化、振动和湿度等。
因此,传感器应具备较好的抗干扰能力,并具备长期稳定性,确保测量结果准确可靠。
四、环境适应性不同的应用环境对传感器的要求也会有所不同。
例如,工业领域中常会遇到高温或腐蚀性环境,此时需要选用耐高温或耐腐蚀的材料来保证传感器的稳定性和寿命。
而在一些特殊应用中,如水下测量、高海拔环境等,传感器还需要具备相应的防水和防尘性能。
五、输出信号和接口根据不同的应用需求,压力传感器可以选择合适的输出信号和接口。
常见的输出信号有电压信号、电流信号和数字信号等,而接口可以选择模拟输出或数字输出。
六、可定制性和成本有些应用场景可能需要定制特殊的压力传感器。
因此,压力传感器的设计应具备一定的可定制性,以满足各种不同需求。
同时,成本也是设计中需要考虑的一个因素,需要在满足要求的前提下尽量控制成本,提高传感器的竞争力。
在压力传感器的设计过程中,需要对以上因素进行综合权衡和考虑。
通过合理的设计和选择,可以满足不同应用场景下对压力测量的需求,提高系统的可靠性和稳定性。
传感器原理及应用的实验报告1. 引言本实验旨在通过实际操作了解传感器的原理及其在不同领域的应用。
传感器是现代科技中不可或缺的一部分,它们能够将感知到的信息转换成可量化的信号,从而实现信息的采集和传输。
2. 传感器的原理传感器基本原理是通过特定的物理或化学效应,将被测量的物理量或化学量转换成电信号。
以下是一些常见传感器的工作原理:•光电传感器:光电传感器利用光的特性来探测物体的存在或非存在。
它会发射出光束,并通过测量光照度的变化来判断物体是否存在或被触发。
•压力传感器:压力传感器通过测量物体受力后的变形量来确定物体的压力。
常见的压力传感器应用于汽车制造、医疗设备和工业控制等领域。
•温度传感器:温度传感器通过测量物体的热量来确定物体的温度。
它们在许多领域中都起着重要作用,如气象学、热管理、工业控制等。
•湿度传感器:湿度传感器通过测量物体周围环境中的湿度来确定湿度水平。
它们在农业、气象学、仪器和设备制造等领域中广泛应用。
当然,以上只是传感器的一小部分类型和原理,不同的传感器有不同的原理和工作方式。
3. 实验设计及步骤为了更好地理解传感器的原理和应用,我们设计了以下实验,并依次进行了以下步骤:1.实验1:光电传感器的应用–步骤1: 准备实验所需材料和设备,包括光电传感器、灯光源、连线等。
–步骤2: 将光电传感器和灯光源连接,调整灯光源的亮度和位置。
–步骤3: 测试光电传感器在不同光照条件下的反应和输出信号。
2.实验2:压力传感器的应用–步骤1: 准备实验所需材料和设备,包括压力传感器、测试物体等。
–步骤2: 将压力传感器固定在测试物体上,并连接相关电路。
–步骤3: 测试不同压力下压力传感器的输出信号,并记录数据。
3.实验3:温度传感器的应用–步骤1: 准备实验所需材料和设备,包括温度传感器、温度计等。
–步骤2: 将温度传感器与温度计放置在相同环境中,并记录两者的温度数据。
–步骤3: 比较温度传感器和温度计的测量结果,探讨其准确性和精度。
《传感器的应用》作业设计方案一、设计背景:传感器是一种能够感知环境信息并将其转化为电信号的装置,被广泛应用于各个领域,如工业控制、医疗诊断、环境监测等。
本次作业旨在通过设计一系列实践性的任务,让学生深入了解传感器的原理、分类、应用及实验操作。
二、设计目标:1. 了解传感器的基本原理和分类;2. 掌握传感器在不同领域的应用;3. 能够独立设计并实施简单的传感器实验。
三、设计内容:1. 课前准备:让学生通过阅读相关教材和资料,了解传感器的基本原理、分类及应用领域,为实验做好准备。
2. 实验一:温度传感器的应用要求学生设计一个实验,应用温度传感器测量不同温度下水的温度,并记录数据。
学生需要分析实验结果,探讨温度传感器的测量原理及误差来源。
3. 实验二:光敏传感器的应用让学生设计一个实验,应用光敏传感器测量不同光照条件下LED灯的亮度,并记录数据。
学生需要比较不同光敏传感器的灵敏度和响应速度。
4. 实验三:声音传感器的应用要求学生设计一个实验,应用声音传感器测量不同声音强度下的声音信号,并记录数据。
学生需要分析声音传感器的灵敏度和频率响应特性。
5. 实验四:压力传感器的应用让学生设计一个实验,应用压力传感器测量不同压力下气体的压强,并记录数据。
学生需要探讨压力传感器的工作原理及测量范围。
四、实验要求:1. 学生需要独立完成实验设计、数据采集和分析;2. 学生需要撰写实验报告,包括实验目标、方法、结果和结论;3. 学生需要展示实验过程并进行口头答辩。
五、评估方式:1. 实验设计的合理性和创新性;2. 实验操作的熟练水平和数据准确性;3. 实验报告的完备性和逻辑性;4. 口头答辩的表达能力和思维深度。
六、总结:通过本次作业设计,学生将能够深入了解传感器的应用领域及实验操作,提高他们的实践能力和创新思维。
希望学生能够在实验中获得更多的收获,为将来的科研和工程实践奠定基础。
– 46– Ⅲ 基础物理实验图2-1 等截面梁结构示意图实验2 压力传感器特性的研究压力传感器是利用应变电阻效应,将力学量转换成易于测量的电压量的器件。
压力传感器是最基本的传感器之一,主要用在各种电子秤、应力分析仪等仪器上。
传感器的种类很多,应用极为广泛。
根据要求精度和使用方式不同,可选用不同型号的压力传感器。
一、实验目的1. 了解压力传感器的工作原理。
2. 研究压力传感器的静态特性。
3. 了解电位差计的工作原理,熟悉其使用方法。
二、实验仪器压力传感器、电位差计、稳压电源、电压表、砝码等。
三、 实验原理本实验所用的传感器,是由四片电阻应变片组成,分别粘贴在弹性体的平行梁上、下两表面上。

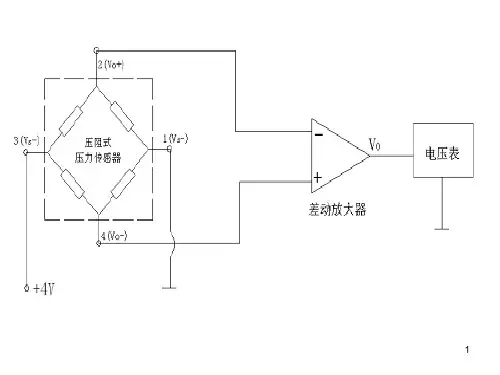

四个应变片组成电桥,采用非平衡电桥原理,把压力转化成不平衡电压进行测量。
下面我们从三个方面对压力传感器进行讨论。
1. 应变与压力的关系电阻应变片是将机械应变转换为电阻阻值的变化。
将电阻应变片粘贴在悬臂梁式弹性体上。
常见的悬臂梁形式有等截面梁、等强度悬臂梁、带副梁的悬臂梁以及双孔,单孔悬臂梁。
图2-1是等截面梁结构示意图,弹性体是一端固定,截面积S 处处相等的等截面悬臂梁(S =bh ,宽度为b ,厚度为h ),在距载荷F 着力点L 0的上下表面,顺L 方向粘贴有受拉应变片R 1、R 3和受压的R 2、R 4应变片,粘贴应变片处的应变为Ybh FL Y f 2006==ε (2-1) 式中f 是应变片处的应力,Y 是弹性体的弹性模量。
从式(2-1)可看出,除压力F 外,其余各量均为常量。
所以,应变ε0与压力F 成正比。
Ⅲ 基础物理实验 – 47 –图 2-2 应变片差动电桥电路2. 电阻的变化与电压的关系由于弹性体的应变发生了变化,粘贴在其上的电阻应变片的电阻值也随之发生变化,受拉的电阻应变片电阻值增加,而受压的电阻应变片电阻值减少,把四个电阻应变片组成一个电桥,这便成为差动电桥,如图2-2所示。
此时电桥的输出电压U 为:S S U R R R R R R U R R R R R R U 443344221111∆∆∆∆∆∆-++---+++=(2-2)若R 1=R 2=R 3=R 4和ΔR 1=ΔR 2=ΔR 3=ΔR 4,则有S S S U R RU R R R U R R R U 1111111122∆∆∆=--+=(2-3) 由上式可知,电压U 与电阻值的变化成正比。
精选全文完整版可编辑修改实验十六 压力传感器特性研究及其应用在物理实验、科学研究和生产过程中,需要测量各种物理量,其中不少是非电量。
由于电学量在测量、传送、记录等方面有很多的优点,所以现代测量技术中对非电量测量亦广泛使用电测法。
将非电量信号转换成电量信号的装置叫做传感器。
传感器是现代检测和控制系统的重要组成部分。
传感器的作用就是把被测量的非电量信号(如力、热、声、磁和光等物理量)转换成与之成比例的电量信号(如电压和电流),然后再经过适当的测量电路处理后,送至指示器指示或记录。
这种非电量至电量的转换是应用不同物体的某些电学性质与被测量之间的特定关系来实现的,例如利用电阻效应、热电效应、磁电效应、光电效应和压电效应等关系。
应用不同物体的独特的物理变化,设计和制造出适用于各种不同用途的传感器。
压力传感器是最基本的传感器之一。
【实验目的】1.了解非电量电测的一般原理和测量方法。
2.掌握压力传感器的构造、原理、测量方法和特性。
3.了解非平衡电桥的原理,用逐差法处理数据的方法。
【实验原理】非电量电测系统一般由传感器、测量电路和显示记录三部分组成,它们的关系如图16-1所示。
现在以应变电阻片做成的压力传感器为例进一步讨论如何实现将“力”的测量转变为“电压”测量的电测系统。
图16-1 非电量电测系统 图16-2 应变电阻片1.压力传感器应变电阻片是用一根很细的康铜电阻丝按图-2所示的形状弯曲后用胶粘贴在衬底(用纸或有机聚合物薄膜制成)上,电阻丝两端有引出线用于外接。
康铜丝的直径在0.012~0.050m m 之间。
电阻丝受外力作用拉长时电阻要增加,压缩时电阻要减小,这种现象称为“应变效应”,这种电阻片取名为“应变电阻片”。
将应变电阻片粘贴在弹性材料上,当材料受外力作用产生形变时,电阻片跟着形变,这时电阻值发生变化,通过测量电阻值的变化就可反映出外力作用的大小。
实验证明,在一定范围内电阻的变化和电阻丝轴向长度的变化成正比。
风口压力传感器原理及应用实验报告
本实验旨在深入了解风口压力传感器的工作原理及其在实际应用中的使用方法,并通过实验验证其测量数据的准确性和可靠性。
二、实验原理
风口压力传感器是一种用于测量流体中压力的传感器,它利用压电效应将压力转换为电信号输出。
在风口压力传感器中,压电陶瓷片被固定在传感器的底部,当传感器受到压力作用时,陶瓷片会产生微小的形变,进而产生电荷,通过导线输出成电信号,经过放大和处理后,就可以得到压力的数值。
三、实验步骤
1. 将风口压力传感器安装好,连接至计算机,打开数据采集软件。
2. 调整传感器位置,使其与风口对齐,并确定测量范围。
3. 连接电源并调整放大电路,使输出信号达到最佳状态。
4. 开始实际测量,并记录测量数据。
5. 分析数据并计算出平均值、方差等数据。
6. 比较实验结果与理论值的差异,并探讨原因。
四、实验结果
经过实验,我们得到了如下数据:
测量范围:0-10KPa
平均值:7.2KPa
方差:0.6KPa
误差范围:±0.5KPa
通过比较实验结果与理论值,我们发现两者的误差范围在可接受范围内,说明风口压力传感器的测量数据具有较高的准确性和可靠性。
五、实验结论
通过本次实验,我们对风口压力传感器的工作原理及其在实际应用中的使用方法有了更深入的了解,同时也验证了其测量数据的准确性和可靠性。
在实际应用中,我们可以根据需要选择不同范围、不同精度的传感器,并结合相应的电路和软件来完成各种测量任务。
压力传感器特性及应用实验1.了解压力传感器的特性;2.掌握压力传感器的测量方法;3.了解压力传感器模块的电路组成及原理。
1.分析压力传感器测量电路的原理;2.连接压力传感器物理信号到电信号的转换电路;3.软件观测压力变化时输出信号的变化情况;4.记录实验波形数据并进行分析。
1.开放式传感器电路实验主板;2.压力传感器压力测量模块;3.导线若干。
压力传感器(Pressure Transducer)是能感受压力信号,并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。
压力传感器通常由压力敏感元件和信号处理单元组成。
按不同的测试压力类型,压力传感器可分为表压传感器、差压传感器和绝压传感器。
实验板上装有1006015-1编号的压力传感器,采用悬臂压电薄膜封装,输出的类型为电压值。
其顶端附有的配重用来增加在低频振动时的灵敏度。
当薄膜来回动作时会产生交流电压(高达+ / - 90V的)。
通过使用一个的电阻使得的电压下降,令设备可以检测到其电压的变化。
这款传感器可以用于紧凑的传感系统或者复杂开关中。
如图8.1所示。
图8-1 压力传感器压力传感器是工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
具有量程大,精度高的特点。
重载压力传感器是压力传感器中常见的一种。
它通常被用于交通运输应用中,通过监测气动、轻载液压、制动压力、机油压力、传动装置、以及卡车或拖车的气闸等关键系统的压力、液力、流量及液位来维持重载设备的性能。
重载压力传感器是一种具有外壳、金属压力接口以及高电平信号输出的压力测量装置。
许多传感器配有圆形金属或塑料外壳,外观呈筒状,一端是压力接口,另一端是电缆或连接器。
这类重载压力传感器常用于极端温度及电磁干扰环境。
工业及交通运输领域的客户在控制系统中使用压力传感器,可实现对冷却液或润滑油等流体的压力测量和监控。
压力传感器特性研究及其应用•相关推荐压力传感器特性研究及其应用压力传感器通常由压力敏感元件和信号处理单元组成。
按不同的测试压力类型,压力传感器可分为表压传感器、差压传感器和绝压传感器。
下面是小编整理的压力传感器特性研究及其应用,欢迎大家分享。
压力传感器压力传感器是一种能够感知压力信号,并根据一定的规律将压力信号转换成可用的输出电信号的装置。
在压力测量中,有表压、负压、绝对压力、真空度之分。
工业上使用的压力示值大多是表压,所以绝对压力是表压和大气压之和。
如果测得的压力低于大气压,则称为负压或真空度。
测量压力的传感器在工作原理上分为压阻式压力传感器、压电式压力传感器、电容式压力传感器、压磁式压力传感器、霍尔式压力计等。
压阻式压力传感器半导体应变片式传感器在实际应用中被称为压阻式压力传感器,压阻式压力传感器在早期利用半导体应变片粘贴在弹性体上制成。
工业上使用的压力指示大多是表压,所以绝对压力是表压和大气压之和。
如果测得的压力低于大气压,则称为负压或真空度。
压阻式压力传感器的主要特点是体积小、重量轻、易于集成、灵敏度和分辨率高,适合于微压力检测。
但由于它是由半导体硅材料制成的,所以对温度很敏感。
没有温度补偿,温度误差会很大。
压阻式压力传感器应用由于压阻式压力传感器具备一系列优点,在航天、航海、医疗设备、石油化工中都得到了广泛应用。
在如今的社会形势下,全球市场对呼吸机、制氧机、血压计等医疗设备的'需求呈爆炸式增长,其中压阻式压力传感器是呼吸机的关键部件。
在家用呼吸机、医用呼吸机和高精度血压计的应用中,压阻式压力传感器供不应求。
压阻式压力传感器产品压阻式压力传感器工艺复杂,制造工艺要求高。
下面列出了两种典型的压阻式压力传感器的技术参数,以便进行客观的比较和说明。
图来自工控论坛压力范围0~10kPa压力范围属于相对较小的压力测量范围。
在实际应用中,选择的范围应略大于所用范围。
工作温度一般工业应用与集成电路系统的要求在-40℃~80℃之间,两款产品达到了-40℃~125℃的工作温度范围,能够满足大多数应用。
