下载文档原格式
什么时程控电话交换机？程控电话交换机是指利用电子计算机来控制的电话交换机。
下面我们通过了解程控电话交换机的构成和工作原理来更清楚地认识它。
程控电话交换机系统由硬件和软件两部分组成，它的硬件结构可分为话路系统和中央控制系统两个部分，而整个程控电话交换机系统的控制软件都是存放在控制系统的存储器中。
我们先来看一下程控电话交换机的话路系统。
话路系统包括交换网络和外围电路，交换网络为话音数据信号提供接续通路的交换网络由综合应用T接线器和S接线器的模块构成，外围电路包括用户电路、中继器、扫描器、网络驱动器和话路设备接口等单元。
用户电路是交换网络和用户线间的接口电路，具有通常简称为BORSCHT 功能的七种功能。
BORSCHT是七种功能名称的第一个英文字母的集合，即馈电(B)、过压保护(O)、振铃(R)、监视(S)、单路编译码器(C)、混合电路(H)、测试(T)。
用户电路一方面实现话音模拟信号和数字信号的变换，另一方面把用户线上的其它信号，如铃流等，和交换网络隔离开来，以保护交换网络。
用户电路可用专用集成电路实现。
中继器是交换网络和中继线间的接口电路。
所谓中继线是该系统与其他系统或远距离传输设备的连接线。
中继器有出局中继和入局中继之分。
中继器除具有用户电路的功能外，还具有指定信号形式和中继线工作方向以及为计费提供反极信号等功能。
扫描器是用来收集用户信息的。
用户状态(包括中继线状态)的变化通过扫描器可送到控制部分。
网络驱动器在中央处理系统的控制下，驱动交换网络建立或释放通路。
话路设备接口，又称信号接收分配器，统一协调信号的接收、传送和分配。
接下来我们来了解中央控制系统。
所谓中央控制系统，它是由中央处理机(CPU)、存储器(内存储器)和输入输出系统三部份组成，其主要功能包括呼叫处理和交换机管理、监测与维护两个方面。
中央处理机(CPU)可以是一般数字计算机的中央处理器芯片，也可以是交换系统专用芯片。
中央处理机有单机集中控制和多机分散控制两种配置方式。
第3章 程控交换机的硬件系统 §3.1 程控交换机的总体结构程控交换机是由硬件系统和软件系统组成。
程控交换机的硬件包括话路系统、中央处理系统、维护与操作系统三部分。
图 3-1 程控交换机的总体结构图 §3.2 话路系统3.2.1 用户级话路 一、模拟用户电路 1. 用户电路的功能描述数字交换网络数字中继数字中继模拟中继信号发/收数字中继用户处理机中央处理机用户处理机用户电路用户电路模拟中继线数字中继线选组级用户级--用户模块P C M 信号远端模用户电路的功能可以用BORSCHT 七个字母来表示。
B：馈电，Battery feedingO：过压保护，Over voltage protectionR：振铃控制，Ringing controlS：监视，SupervisionC：编译码和滤波，CODEC & filterH：混合电路，Hybrid circuitT：测试，Test（1）馈电功能（B）所有电话用户，无论是否通话，都要由交换机向其馈电。
程控交换机的馈电电压一般为48V，通话时的馈电电流在20～50 mA 之间。
馈电方式有电压馈电和电流馈电两种。
（2）过压保护功能（O）用户线是外线，有可能受到雷电袭击，也有可能与高压线碰撞。
如果这些高压从用户线进入交换机，就会毁坏交换机内的集成电路组件。
为防止外来高压的袭击，交换机一般采用两级保护措施。
第一级保护是在总配线架上安装避雷器和放电管。
但从这一级输出能达到上百伏，对交换机内的集成电路仍会产生致命的损伤。
因此，还要进一步采取第二级保护措施，这就是用户电路中的过压保护。
（3）振铃控制功能（R）振铃控制的基本功能是提供符合规定的铃流信号，以便向被叫用户振铃，提示用户有电话呼叫到来，同时还要随时检测被叫用户是否摘机应答，以便及时截铃。
铃流信号一般具有较高的电压，我国规定的标准是用90 V~±15 V、25 Hz的交流信号作为铃流信号，如此高的电压是不允许通过数字交换网络的，以免损坏电路元器件。
程控电话交换机的构成和原理什么时程控电话交换机？程控电话交换机是指利⽤电⼦计算机来控制的电话交换机。
下⾯我们通过了解程控电话交换机的构成和⼯作原理来更清楚地认识它。
程控电话交换机系统由硬件和软件两部分组成，它的硬件结构可分为话路系统和中央控制系统两个部分，⽽整个程控电话交换机系统的控制软件都是存放在控制系统的存储器中。
我们先来看⼀下程控电话交换机的话路系统。
话路系统包括交换⽹络和外围电路，交换⽹络为话⾳数据信号提供接续通路的交换⽹络由综合应⽤T接线器和S接线器的模块构成，外围电路包括⽤户电路、中继器、扫描器、⽹络驱动器和话路设备接⼝等单元。
⽤户电路是交换⽹络和⽤户线间的接⼝电路，具有通常简称为BORSCHT 功能的七种功能。
BORSCHT是七种功能名称的第⼀个英⽂字母的集合，即馈电(B)、过压保护(O)、振铃(R)、监视(S)、单路编译码器(C)、混合电路(H)、测试(T)。
⽤户电路⼀⽅⾯实现话⾳模拟信号和数字信号的变换，另⼀⽅⾯把⽤户线上的其它信号，如铃流等，和交换⽹络隔离开来，以保护交换⽹络。
⽤户电路可⽤专⽤集成电路实现。
中继器是交换⽹络和中继线间的接⼝电路。
所谓中继线是该系统与其他系统或远距离传输设备的连接线。
中继器有出局中继和⼊局中继之分。
中继器除具有⽤户电路的功能外，还具有指定信号形式和中继线⼯作⽅向以及为计费提供反极信号等功能。
扫描器是⽤来收集⽤户信息的。
⽤户状态(包括中继线状态)的变化通过扫描器可送到控制部分。
⽹络驱动器在中央处理系统的控制下，驱动交换⽹络建⽴或释放通路。
话路设备接⼝，⼜称信号接收分配器，统⼀协调信号的接收、传送和分配。
接下来我们来了解中央控制系统。
所谓中央控制系统，它是由中央处理机(CPU)、存储器(内存储器)和输⼊输出系统三部份组成，其主要功能包括呼叫处理和交换机管理、监测与维护两个⽅⾯。
中央处理机(CPU)可以是⼀般数字计算机的中央处理器芯⽚，也可以是交换系统专⽤芯⽚。
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：程控交换机系统方案# 程控交换机系统方案## 简介程控交换机是一种通过设置和管理交换机中的软件程序来实现呼叫处理和呼叫转接的交换设备。
它与传统的电路交换机相比，具有更高的灵活性和可扩展性。
本文将介绍程控交换机系统的方案和核心组成部分。
## 系统架构程控交换机系统由以下几个关键组成部分构成：1. 控制器：程控交换机的核心部分，负责处理呼叫请求、路由分析和产生呼叫转接指令等。
控制器通常由高性能的处理器和相关的软件组成。
2. 呼叫处理模块：用于执行呼叫处理功能，包括呼叫建立、呼叫维持和呼叫释放等。
呼叫处理模块通常与控制器紧密集成，以实现快速和可靠的呼叫处理。
3. 呼叫路由模块：用于确定呼叫的最佳转接路径。
呼叫路由模块通常基于路由策略和网络拓扑信息来进行路由分析，并生成呼叫转接指令。
4. 信号控制模块：用于接收和处理信令信息，例如呼叫请求、呼叫状态更新和呼叫释放指令等。
信号控制模块通常与控制器和呼叫处理模块之间进行协调和通信。
5. 网络接口模块：用于与外部通信网络进行接口和数据交换。
网络接口模块可以支持各种传输协议和接口类型，如TDM、IP等。
## 工作原理程控交换机系统的工作原理如下：1. 呼叫请求到达程控交换机系统，被信号控制模块接收并传递给控制器。
2. 控制器对呼叫请求进行解析，确定呼叫的目的地和相应的呼叫处理模块。
3. 呼叫处理模块根据呼叫请求执行相应的处理，如呼叫建立、呼叫维持或呼叫释放。
4. 控制器通过呼叫路由模块确定呼叫的最佳转接路径，并生成相应的呼叫转接指令。
5. 呼叫转接指令通过信号控制模块发送给目标呼叫处理模块，并执行相应的呼叫转接操作。
6. 呼叫处理模块将呼叫转接结果返回给信号控制模块，以更新呼叫状态和释放相应资源。
7. 完成呼叫转接后，系统继续等待下一个呼叫请求，循环执行上述步骤。
## 优势和应用领域程控交换机系统相比传统交换机系统具有以下优势：1. 灵活性：通过软件控制和配置，可以根据需求调整交换机的工作模式和功能；可以轻松支持新的服务和功能扩展。

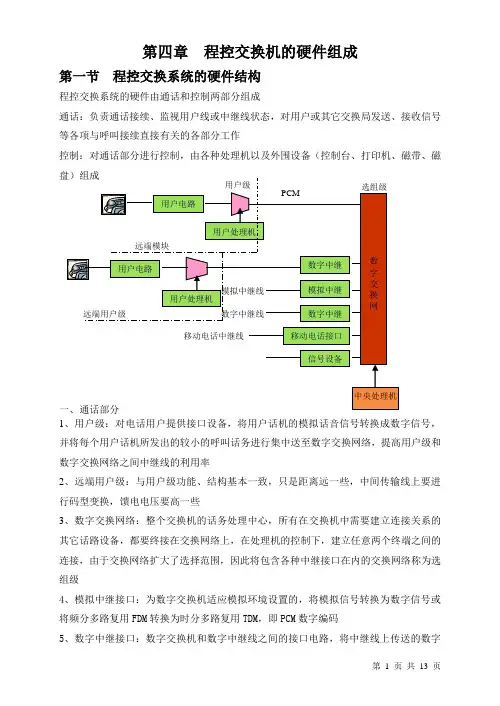

第四章程控交换机的硬件组成第一节程控交换系统的硬件结构程控交换系统的硬件由通话和控制两部分组成通话：负责通话接续、监视用户线或中继线状态，对用户或其它交换局发送、接收信号等各项与呼叫接续直接有关的各部分工作控制：对通话部分进行控制，由各种处理机以及外围设备（控制台、打印机、磁带、磁1、用户级：对电话用户提供接口设备，将用户话机的模拟话音信号转换成数字信号，并将每个用户话机所发出的较小的呼叫话务进行集中送至数字交换网络，提高用户级和数字交换网络之间中继线的利用率2、远端用户级：与用户级功能、结构基本一致，只是距离远一些，中间传输线上要进行码型变换，馈电电压要高一些3、数字交换网络：整个交换机的话务处理中心，所有在交换机中需要建立连接关系的其它话路设备，都要终接在交换网络上，在处理机的控制下，建立任意两个终端之间的连接，由于交换网络扩大了选择范围，因此将包含各种中继接口在内的交换网络称为选组级4、模拟中继接口：为数字交换机适应模拟环境设置的，将模拟信号转换为数字信号或将频分多路复用FDM转换为时分多路复用TDM，即PCM数字编码5、数字中继接口：数字交换机和数字中继线之间的接口电路，将中继线上传送的数字信号进行同步、码型变换和线路信号提取等，变为数字交换网络可以接受的信号形式6、移动电话接口：数字交换机对公用移动电话网的硬件接口，在相应软件的控制下，完成移动电话网与公用电话网之间的呼叫处理7、信号设备：分信号音发生器及多频接收器和发送器。
信号音发生器采用数字音存储方法直接产生交换机所需的各种数字化信号音；多频信号接收器和发送器主要用于记发器多频信号的发送和接收，包括双音频话机的双音多频DTMF接收器二、控制部分主要是存储各种程序和数据，对交换机的各种信息进行处理，并对通话部分和输入、输出设备发出详细的动作指令由处理机、存储器和外围设备组成控制方式：集中控制、分散控制第二节用户级主要内容：模拟用户电路、用户集线器、数字用户电路一、模拟用户电路传输线路为二线模拟线路，采用直流环路信号方式具有BORSCHT七大功能B:Battery feed 馈电O:Overvoltage protection 过压保护R:Ringing control 振铃控制S:Supervision 监视C:CODEC & filters 编译码和滤波H:Hybrid 混合电路T:Test 测试B 馈电：向用户话机采用-48V 国内(-60V 国外)的直流供电 O 过压保护：在配线架上安装保安器，保护交换机免遭高压袭击R 振铃控制：向被叫用户振铃时采取隔离措施，使较高的铃流电压不能流向用户电路内部S 监视：监视用户线的通/断状态，及时将信息送给处理机处理 C 编解码和滤波：完成模拟信号和数字信号间的转换 H 混合电路：进行二/四线转换T 测试：及时发现用户终端、用户线路、用户接口电路可能发生的混线、断线、接地、与电力线碰接以及元器件损坏等各种故障，以便及时修复和排除。
程控交换机系统方案简介程控交换机是一种基于计算机技术的交换机设备，通过使用软件程序控制来实现电话通信的功能。
它具有灵活、可靠、可扩展等特点，被广泛应用于电信运营商、企事业单位等领域。
本文将介绍程控交换机系统方案的相关内容。
系统架构程控交换机系统由硬件和软件两部分组成。
硬件部分包括交换机设备、服务器、终端设备等，软件部分则主要由操作系统、通信协议、管理软件等组成。
交换机设备交换机设备是程控交换机系统的核心部分，它负责实现电话通信中的呼叫控制、呼叫转移、呼叫路由等功能。
交换机设备通常由交换矩阵、控制处理器、线路接口等部分组成。
交换矩阵是交换机设备的核心部件，它负责实现多个电话线路之间的连接和切换。
常见的交换矩阵有电子交换矩阵和光学交换矩阵两种类型，可以根据需求选择不同的交换矩阵技术。
控制处理器是交换机设备的控制中心，它负责处理呼叫控制信号、维护呼叫状态信息、进行呼叫路由决策等。
控制处理器通常采用高性能的多核处理器，以满足对呼叫处理能力的要求。
服务器是程控交换机系统的支撑设备，它为交换机设备提供运行环境和数据存储能力。
服务器通常由硬件服务器和虚拟服务器两种形式存在。
硬件服务器是指使用物理计算资源的服务器设备，通常由高性能的处理器、大容量的内存和硬盘等组成。
硬件服务器能够提供可靠的计算和存储能力，适用于对性能和稳定性要求较高的场景。
虚拟服务器是指在物理服务器上通过虚拟化技术创建的服务器实例，它可以共享物理服务器的计算资源，以实现对资源的高效利用。
虚拟服务器能够提供灵活的资源分配和管理能力，适用于对资源要求较为弹性的场景。
终端设备是程控交换机系统与用户之间的接口设备，它负责实现用户与系统之间的语音通信和信号交互。
终端设备通常包括电话机、软电话、语音门禁等。
电话机是最常见的终端设备，它通过电话线连接到交换机设备，实现用户的语音通信。
电话机有两种类型，分别是普通话机和IP话机。
普通话机通过传统电话线路连接交换机设备，而IP话机则通过网络连接交换机设备。
程控数字交换机的基本硬件结构电话网络中的任意两点之间要想进行通信，需要在两点之间建立传输通道，电话网络为电路提供交换方式，建立传输信道。
因此，在电话交换中使用的是电路交换方式。
程控数字交换机实质上是通过计算机的“存储程序控制”来实现各种接口的电路接续、信息交换及其他的控制、维护和管理功能的。
虽然不同类型、不同用途的程控数字交换机的具体结构不相同，但是它们的基本硬件结构是相同的。
整个交换机由两部分组成：话路系统和控制系统。
（1）话路系统。
将用户线连接到交换网络以沟通通话回路的系统称为话路系统。
话路系统可以分为用户级和选组级两部分，主要包括用户电路、用户集线器、中继器、交换网络（接续网络）、扫描电路（包括用户扫描电路、中继扫描电路）、控制信号分配电路（电路话路接口设备）及网络控制电路（驱动器）等部件。
①用户电路。
用户电路包括模拟用户电路和数字用户电路（digital line circuit，DLC）两种类型，是每个用户话机独用的设备，只为一个用户服务。
用户电路包括用户状态的监视等与用户直接有关的功能。
在电子交换机尤其是在数字交换机中，用户电路的功能越来越强大。
•模拟用户电路。
若用户线连接的终端是模拟话机，则用户线称为模拟用户线，其用户电路称为模拟用户电路。
模拟用户电路有模/数（A/D）转换和数/模（D/A）转换的功能。
•数字用户电路。
数字用户电路是数字用户终端设备与程控数字交换机之间的接口电路。
根据接口的不同，数字用户电路可分为S接口数字用户电路和U接口数字用户电路。
②用户集线器。
用户集线器用来进行话务量的集中或分散。
③中继器。
出中继电路和入中继电路是与其他电话交换机的接口电路，其作用是传输交换机之间的各种通信信号，监视局间通话话路的状态。
出中继器和入中继器中的某些继电器或触发器由CPU驱动，以完成电路状态的转移。
中继器分为模拟中继器和数字中继器两种类型。
•模拟中继器。
模拟中继器是数字交换机与其他交换机之间采用模拟中继线相连接的接口电路，它是为数字交换机适应模拟环境而设置的。
一：程控交换机组成结构程控交换机由话路系统、控制系统、接口系统与信令系统四大部分组成。
1. 交换机话路系统：在交换机控制系统的控制下具有选择功能的通话路由。
其路由选择功能用于完成一条用户线（主叫）到另一条用户线（被叫），以及完成一条用户线（主叫）到一条中继线（被叫用户在其它交换机）的选择连接。
2. 交换机的控制系统：负责控制完成包括主叫用户摘机；接收与分析被叫电话号码；选择接通与拆除主叫、被叫用户的通话路由；向用户发送各种信号等控制任务。
3. 交换机的接口系统：交换机的所有外部接口，包括用户接口、中继接口和维护管理端口。
4. 交换机的信令系统：指交换机内部与通信网的各交换机之间用于保证通话接续顺序进行的各种检测、控制和命令信号。
交换机的信令系统是产生、传输与处理这些信号的系统。
二、程控交换机的硬件组成存储程序控制系统作为程控交换机的核心,它是由硬件和软件两部分组成。
存储程序控制系统由中央处理单元（CPU）、程序存储器（ROM）、数据存储器（RAM）和连接到接口（用户接口、中继续接口和维护接口）系统和话路系统交换网络的若干输入/输出（I/O）单元组成。
1. CPU是控制系统的核心，它按照预定的程序进行各种信号的输入、输出、分析、运算和处理;2. RAM用于存储处理程序;3. ROM用于存储各种数据;4. I/O单元作为控制系统接口有串行/并行之分；用于维护终端、计费终端与交换机之间的接口一般是串行的，而一般信令I/O及接续控制I/O是并行的。
程控交换机主要功能：◆虚拟总机：代替总机转接来话。
◆自录语音：录制特殊语音◆弹性编码：各分机可编制分机号码。
◆等级限制：限制拨打国际、国内、市话等7级。
◆中继热线：提机免拨9出外线。
◆呼入选择：外线呼入直拨、转接、群呼选择。
◆强插服务：在特殊情况下总机对正在通话的分机进行强插通话。
◆代拨长途：总机可代低等级的分机拨打长途。
◆区分振铃：能区别振铃来自外线还是内线。
