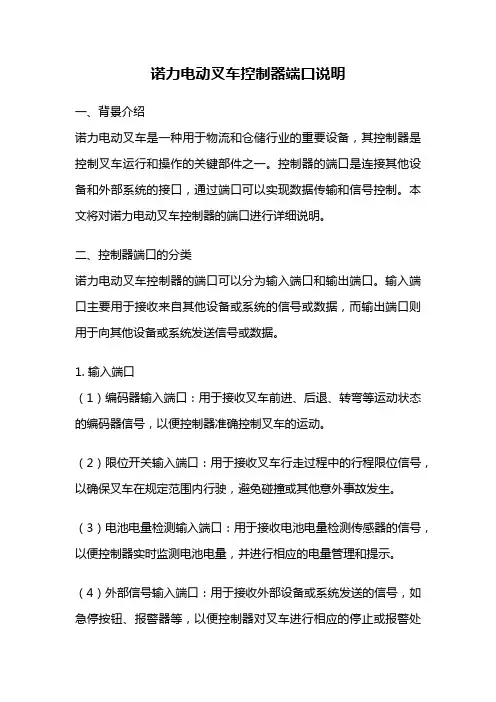

诺力电动叉车控制器端口说明一、背景介绍诺力电动叉车是一种用于物流和仓储行业的重要设备，其控制器是控制叉车运行和操作的关键部件之一。
控制器的端口是连接其他设备和外部系统的接口，通过端口可以实现数据传输和信号控制。
本文将对诺力电动叉车控制器的端口进行详细说明。
二、控制器端口的分类诺力电动叉车控制器的端口可以分为输入端口和输出端口。
输入端口主要用于接收来自其他设备或系统的信号或数据，而输出端口则用于向其他设备或系统发送信号或数据。
1. 输入端口（1）编码器输入端口：用于接收叉车前进、后退、转弯等运动状态的编码器信号，以便控制器准确控制叉车的运动。
（2）限位开关输入端口：用于接收叉车行走过程中的行程限位信号，以确保叉车在规定范围内行驶，避免碰撞或其他意外事故发生。
（3）电池电量检测输入端口：用于接收电池电量检测传感器的信号，以便控制器实时监测电池电量，并进行相应的电量管理和提示。
（4）外部信号输入端口：用于接收外部设备或系统发送的信号，如急停按钮、报警器等，以便控制器对叉车进行相应的停止或报警处理。
2. 输出端口（1）电机驱动输出端口：用于向电动马达发送控制信号，以控制叉车的前进、后退、转弯等运动状态。
（2）继电器输出端口：用于控制叉车的照明灯、喇叭等外围设备的开关，以满足叉车在不同工作环境下的需求。
（3）显示屏输出端口：用于连接叉车的显示屏，以便控制器向显示屏发送叉车的运行状态、故障信息等，并进行相应的显示。
（4）通讯接口输出端口：用于与其他设备或系统进行数据传输，如与仓库管理系统进行通讯，实现叉车的自动化控制和作业管理。
三、端口使用注意事项1. 端口连接：在使用控制器端口时，需要确保正确连接相应的设备或系统，并注意防止接线错误或松动，以免影响叉车的正常运行。
2. 电压和电流：在接线过程中，需要注意控制器端口的电压和电流要求，避免过高或过低的电压或电流对叉车和控制器造成损坏。
3. 端口保护：为了延长控制器端口的使用寿命，应注意防止水、尘等杂质进入端口，避免接触有害化学物质，同时合理安装和使用端口附件。
耦合器三个端口的用法

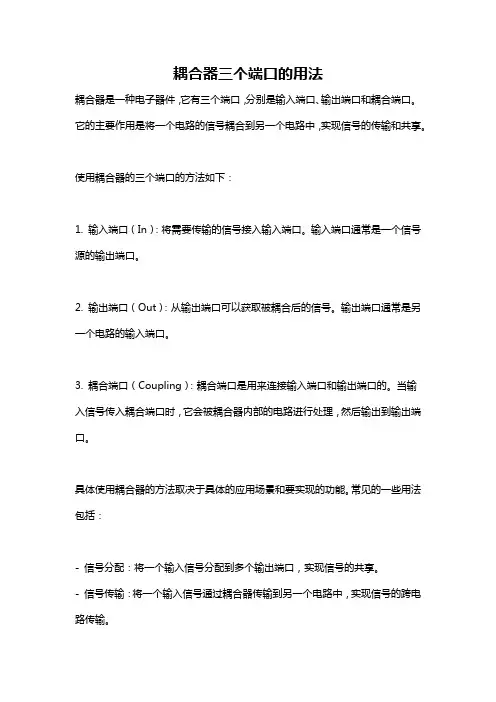

耦合器是一种电子器件，它有三个端口，分别是输入端口、输出端口和耦合端口。
它的主要作用是将一个电路的信号耦合到另一个电路中，实现信号的传输和共享。
使用耦合器的三个端口的方法如下：
1. 输入端口（In）：将需要传输的信号接入输入端口。
输入端口通常是一个信号源的输出端口。
2. 输出端口（Out）：从输出端口可以获取被耦合后的信号。
输出端口通常是另一个电路的输入端口。
3. 耦合端口（Coupling）：耦合端口是用来连接输入端口和输出端口的。
当输入信号传入耦合端口时，它会被耦合器内部的电路进行处理，然后输出到输出端口。
具体使用耦合器的方法取决于具体的应用场景和要实现的功能。
常见的一些用法包括：
- 信号分配：将一个输入信号分配到多个输出端口，实现信号的共享。
- 信号传输：将一个输入信号通过耦合器传输到另一个电路中，实现信号的跨电路传输。
- 信号隔离：通过耦合器将输入信号与输出电路进行隔离，使它们不会相互影响。
需要注意的是，不同类型的耦合器具有不同的特性和工作原理，因此在使用时需要根据具体的器件规格和应用要求进行正确的接线和配置。

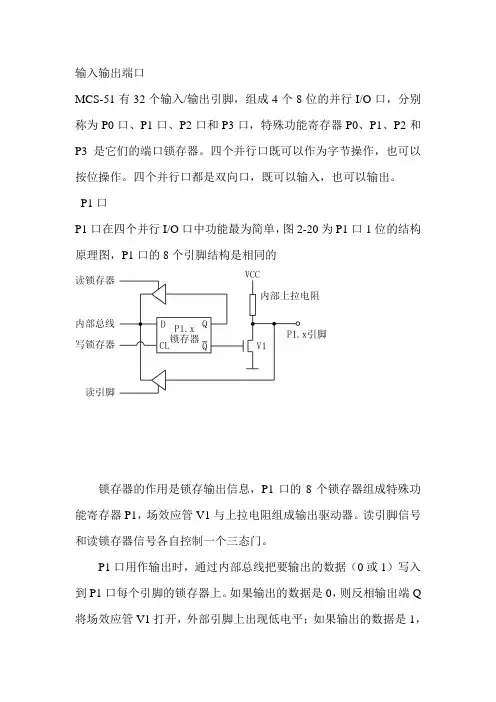

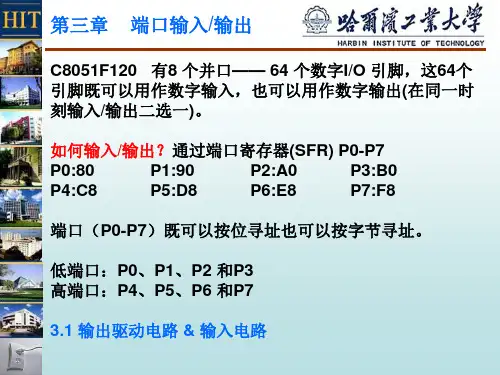

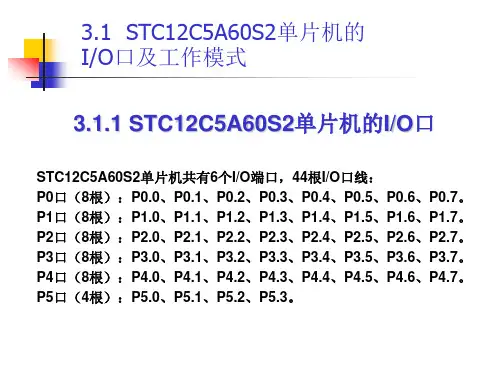

输入输出端口MCS-51有32个输入/输出引脚，组成4个8位的并行I/O口，分别称为P0口、P1口、P2口和P3口，特殊功能寄存器P0、P1、P2和P3是它们的端口锁存器。
四个并行口既可以作为字节操作，也可以按位操作。
四个并行口都是双向口，既可以输入，也可以输出。
P1口P1口在四个并行I/O口中功能最为简单，图2-20为P1口1位的结构原理图，P1口的8个引脚结构是相同的锁存器的作用是锁存输出信息，P1口的8个锁存器组成特殊功能寄存器P1，场效应管V1与上拉电阻组成输出驱动器。
读引脚信号和读锁存器信号各自控制一个三态门。
P1口用作输出时，通过内部总线把要输出的数据（0或1）写入到P1口每个引脚的锁存器上。
如果输出的数据是0，则反相输出端Q 将场效应管V1打开，外部引脚上出现低电平；如果输出的数据是1，则反相输出端会使场效应管V1截止，由于内部上拉电阻的作用，外部引脚上出现高电平。
P1口用作输入时，P1口工作于读引脚状态。
假如P1的端口锁存器中为0，反相输出端Q将使场效应管V1始终打开，P1.x引脚将被箝位在低电平上，无法输入高电平。
所以在读取P1口或P1某一位的引脚状态前，用户程序必须在对应的端口锁存器里面写上1。
正因为如此，P1口也被称为准双向口。
P2口P2口除了可用作一般I/O口外，还可以用作高8位地址总线。
图2-21是P2口的1位结构原理图。
图中的模拟开关受内部控制信号的控制，用于选择P2口的工作状态。
模拟开关打在左边时，P2口用作一般I/O，此时和P1口的工作原理基本相同。
输出0时场效应管V1导通，外部引脚输出低电平；输出1时V1截止，由于存在内部上拉电阻，外部引脚输出高电平。
输入时必须保持端口锁存器的值为1，才能正常输入高电平。
输入也分为读引脚状态和读锁存器状态，与P1口相同。
当模拟开关打在右边时，P2口输出高8位的地址信息。
地址总线为单向总线，只能输出，不能输入。
P3口P3口除了可用作一般I/O外，每一个引脚都具有第二功能，详见表2-10。
PLC输⼊输出接⼝接线类型及电流⼤⼩确定⼀般情况下，PLC电源输⼊端接AC220V，是为了给PLC提供运⾏电源。
PLC输出电源端⼝⼀般为DC24V，是PLC⾃带的电源输出。
PLC使⽤过程中，输⼊端和输出端正确的接线是⾮常重要，接线正确是PLC⼯作的前提。
下⾯我们重点来分析⼀下PLC的输⼊端，输出端常见的接线类型。
输⼊端常见接线类型和对象PLC输⼊端⼝，⼀般是输⼊开关量信号和模拟量信号。
（1）开关量信号按钮，⾏程开关，转换开关，接近开关，拨码开关等等。
举个简单的例⼦更加容易说清楚：按钮或者接近开关的接线所⽰：PLC开关量接线，⼀头接⼊PLC的输⼊端（X0，X1，X2等），另⼀头并在⼀起接⼊PLC公共端⼝（COM端）。
（2）模拟量信号⼀般为各种类型的传感器，例如：压⼒变送器，液位变送器，远传压⼒表，热电偶和热电阻等等信号。
模拟量信号采集设备不同，设备线制（⼆线制或者三线制）不同，接线⽅法也会稍有不同。
如图所⽰：输出端接线PLC输出端⼝接线⼀般可以分为以下三种情况：继电器输出。
晶体管输出。
晶闸管输出。
PLC输出⽅式不同，输出负载所接的电源类型也不同。
如图所⽰：这是PLC输⼊端和输出端的基本接线，属于PLC基本知识。
PLC接线的3个常识（1）PLC电源电路PLC控制系统的电源除了交流电源外，还包括PLC直流电源，⼀般⽽⾔，PLC交流电源可以由市电直接供应，⽽输⼊设备（开关，传感器等）的直流电源和输出设备（继电器）的直流电源等，最好采取独⽴的直流电源供电。
⼤部分的PLC⾃带24V直流电源，只有当输⼊设备或者输出设备所需电流不是很⼤的情况下，才能使⽤PLC⾃带直流电源。
（2）PLC输⼊⼝和输出⼝的电流定额PLC⾃带的输⼊⼝电源⼀般为DC24v，输⼊⼝每⼀个点的电流定额在5mA-7mA之间，这个电流是输⼊⼝短接时产⽣的最⼤电流，当输⼊⼝有⼀定的负载时，其流过的电流会相应减少。
PLC 输⼊信号传递所需的最⼩电流⼀般为2mA，为了保证最⼩的有效信号输⼊电流，输⼊端⼝所接设备的总阻抗⼀般要⼩于2K欧。
万能转换开关的结构和工作原理一、结构与组成1.输入输出端口：万能转换开关通常包含多个输入端口和多个输出端口，用于连接外部电路。
输入端口接收外部信号输入，输出端口将开关切换后的信号输出。
2.控制端口：控制端口用于控制开关的通断状态，根据控制信号的不同，开关的通断状态也会相应改变。
3.开关管：万能转换开关内部通常包含多组开关管，开关管具有导通和断开电路的功能。
它通常由二极管、三极管等半导体器件组成。
4.控制逻辑电路：控制逻辑电路用于接收控制信号，根据控制信号的逻辑关系，驱动开关管实现不同的通断状态。
二、工作原理1.单路开关功能：当控制信号为高电平时，开关管导通，电路闭合，此时输入信号可以直接传递到输出端口。
当控制信号为低电平时，开关管断开，电路断开，输入信号无法传递到输出端口。
2.多路切换功能：万能转换开关通常具有多个输入端口和多个输出端口，通过控制不同的开关管通断状态，可以实现不同输入端口与输出端口之间的连接。
当其中一个开关管导通时，对应的输入端口和输出端口连通，实现信号的转接。
3.多种功能开关：万能转换开关还可以通过不同的控制逻辑电路实现多种功能切换。
例如，可以通过接收1位或多位控制信号，选择对应的开关管通断状态，实现不同的功能切换。
常见的功能包括开关控制、信号转接、信号放大、信号滤波等。
三、应用场景1.电子实验仪器：用于切换不同的实验设备或信号源，实现实验参数调节和数据采集。
2.通信设备：用于不同信号源之间的切换、信号放大或削弱，以及实现多路信号的选择。
3.控制系统：用于多通道开关控制，实现对不同设备或装置的控制与切换。
4.音视频设备：用于信号输入输出的切换、声音放大、视频切换等。
总结起来，万能转换开关通过控制开关管的通断状态来实现不同功能的切换，结构简单、功能强大，被广泛应用于电子设备中。
它的灵活性和多种功能使得它在各行各业的电子设备中都扮演着重要的角色。
输入输出端口总结1，单片机的特点（1）单片机采取哈佛结构，即ROM和RAM严格分开的，也就是说程序空间和数据空间严格分开的。
（2）对单片机的所有操作都是通过特殊功能寄存器SFR的操作来实现的。
（3）单片机的引脚采取分时复用技术。
2，单片机的时序（1）时钟周期，机器周期，指令周期的概念（2）时钟周期，机器周期，指令周期的关系1机器周期=12个时钟周期1个指令周期=1/2/4个机器周期（3）机器周期是最基本的执行单位。
3，单片机引脚的分类（简述题）（1）电源引脚和晶振引脚：VCC，GND，XTAL1，XTAL2（2）控制引脚：RST，PSEN，ALE，EA，WR，RD（3）I/O端口引脚：P0/P1/P2/P34，几个特殊引脚功能（1）XTAL1，XTAL2：连接晶振。
（2）RST：复位引脚，为低电平时，单片机正常工作；为高电平时单片机复位。
（3）EA：EA为高电平时，首先访问片内的程序存储器，当超出片内地址时，自动转换片外。
EA为低电平时，则只访问片外程序存储器，片内无效。
5，I/O端口的共同特点（1）都是8位的端口（2）每个端口既可以输入，也可以输出（3）每个端口既可以按位操作，也可以8位端口整体操作（4）每个端口都是准双向口：输出标准，输入则为准输入。
所谓准输入，指的是：再输入数据之前，必须先使相应的端口输出1才可以。
（5）所有对端口的操作都是通过特殊功能寄存器的操作实现的。
6，I/O端口的不同点（1）P0口作为I/O端口使用时，必须外接上拉电阻。
（2）P3口具有第二功能，其他端口不具备。
7，C51中，对特殊功能寄存器和控制位操作时，其名称必须大写，否则编译有误。
例如P1=0x50正确；p1=0x50错误；P1^6=1正确；P1.6=0错误；（看头文件）8，练习（1）下面端口中，哪个端口作为I/O端口使用时必须接上拉电阻_______(A)P0 (B)P1 (C)P2 (D)P3（2）下面端口中，哪个端口具有第二功能_______(A)P0 (B)P1 (C)P2 (D)P3（3）RD引脚和WR引脚属于下面哪一个端口______(A)P0 (B)P1 (C)P2 (D)P3（4）RXD引脚和TXD引脚属于下面哪一个端口________(A)P0 (B)P1 (C)P2 (D)P3（5）INT0引脚和INT1引脚属于下面哪一个端口_______(A)P0 (B)P1 (C)P2 (D)P3（6）哪个端口可以作为数据总线使用______(A)P0 (B)P1 (C)P2 (D)P3（7）哪个端口可以作为地址总线使用______(A)P0 (B)P1 (C)P2 (D)P0和P2（8）在系统扩展时，没有使用到哪一个I/O端口？______(A)P0 (B)P1 (C)P2 (D)P0和P2（9）在系统扩展时，P2口用作_______(A)数据总线(B)地址总线的低8位(C)地址总线的高8位(D) 控制总线（10）在系统扩展时，P0口用作______(A)数据总线(B)地址总线的低8位(C)地址总线的高8位(D) 数据总线和地址总线的低8位（11）在系统扩展时，P3口用作______(A)数据总线(B)地址总线的低8位(C)地址总线的高8位(D) 控制总线（12）下面关于I/O端口的描述有误的一项是_____(A)P0口在使用时需接上拉电阻(B)所有的端口都是准输出口(C)所有的端口都是准输入口(D)所有的端口都是8位端口(E)P3口具有第二功能（13）若系统时钟频率为12Mhz，则每秒钟有_____个机器周期(A) 1M (B) 0.5M (C)2M (D)4M（14）若系统时钟频率为12Mhz，则每秒钟最多可以执行_____条指令。
(A) 1M (B) 0.5M (C)0.25M (D)2M（15）关于单片机的特点描述有误的一项是______.(A)单片机采取哈佛结构(B)引脚多采用分时复用技术(C) 所有操作均通过SFR操作实现(D) 程序和数据共用同一存储空间（16）有关“sfr P0=0x80”语句描述有误的一项是________(A)定义P0口的寄存器地址为0x80(B)定义P0口寄存器中保存的值为0X80(C)P0口为8位寄存器(D)不可以将0x80更改为其他数值（17）下面指令操作有误的一项是______(A) P1^0=1; (B) p1^0=1; (C)P1=0x20; (D)P1=20;（18）下面指令操作有误的一项是________(A) bit flag; (B) char temp; temp=P0; (C) 0x20=P2; (D) P1=P2;（19）下面哪一项不是端口输出操作_______(A) bit flag=0; P1^0=flag (B) P2=0XAA; (C)char temp; temp =P2; (D) P1^1=1; （20）设P2口连接发光二极管，P1口连接拨码开关，要求通过拨码开关控制发光二极管的亮灭，下面有误的一项_____(A) P1=P2; (B) P2=P1;(C) unsigned char temp; temp=P1; P2=temp; (D) P1=0xff; P2=P1;（21）C51语句中定义了一个变量bit tmp，则给tmp分配的存储区域为______。
(A) 片内位寻址区(B) 工作寄存器组区(C) 特殊功能寄存器区(D) 堆栈区（22）在C51中，关于bit位与sbit位的描述有误的一项是______。
(A) 可使用bit定义一般的位变量(B) 可使用sbit定义特殊功能寄存器中的位(C) 可使用bit定义特殊功能寄存器中的位(D) 使用sbit时需指明位地址，该地址可以是直接地址、也可以是可寻址变量或特殊功能寄存器的带位号，例sbit P1.7=P1^7（23）下列C51语言定义有误的一项是_______。
(A) bit tmp=P1^1; (B) sbit P1.7=P1^7 ;(C) sbit OV=0Xd2; (D) bit tmp;（24）下列C51语言定义有误的一项是_______。
(A) bit tmp; (B) sbit tmp ;(C) sbit KEY=P1^1; (D) sfr P1=0x90;（25）编译时，下面的指令中哪一条指令可以编译通过________。
(A) P2.0=1；(B) P3^1=0；(C) p0=0xFF;(D) p3^1=1;（26）MCS-51单片机是___________位的单片机。
(A) 16 (B)4 (C) 8 (D) 准16位（27）MCS-51单片机的P0口，当使用外部存储器时它是一个___________。
(A) 传输高8位地址口(B) 传输低8位地址口(C) 传输低8位数据口(D) 传输低8位地址／数据总线口（28）单片机应用程序一般存放在___________。
(A) RAM (B) ROM (C) 寄存器(D) CPU（29）单片机8051的XTALl和XTAL2引脚是___________引脚。
(A) 外接定时器(B) 外接串行口(C) 外接中断(D) 外接晶振（30）MCS-51芯片的8位并行数据输入输出接口个数是___________ 。
(A) 1 (B)2 (C) 3 (D) 4（31）8051单片机晶振频率fosc=12MHz，则一个机器周期为_________ μS（注：1μS=10-6S）。
(A) 1 (B) 12 （C）2 （D）6（32）下列关于P0端口描述有误的一项是________。
(A) P0端口作为I/O端口输出数据时，必须接上拉电阻(B) P0口作为I/O端口数据输入时，必须先输出1，才能输入(C) P0口作为I/O端口数据输出时，必须先输入1，才能输出(D)P0口是一个三态双向口，可作为I/O端口使用，也可作为数据/地址总线使用（33）MCS-51单片机内部不包含主要的逻辑功能部件是___________(A)看门狗(B)定时/计数器T0(C)定时/计数器T1 (D)UART全双工异步通信串行口（34）关于MCS-51单片机的描述有误的一项是___________。
(A)在存储结构上，ROM和RAM严格分开(B)在内部资源访问上，通过用特殊功能寄存器（SFR）的形式(C)MCS-51单片机内部没有集成程序存储器，必须外扩(D)在芯片引脚上，大部份采用分时复用技术（35）关于MCS-51单片机引脚描述有误的一项是___________ 。
(A) VCC与GND是电源引脚(B)XTAL1和XTAL2引脚为外接晶振引脚(C) ALE、RST为控制引脚(D) P0、P1、P2和P3为输入/输出引脚，它们的引脚结构完全一样（36）关于C51描述有误的一项是___________。
(A) bit和sbit都用于位变量声明(B)库文件reg51.h中是关于特殊功能寄存器和特殊功能位的声明(C) 库文件absacc.h中是关于绝对地址的声明(D) sfr可以用于8位特殊功能寄存器和16位特殊功能寄存器的声明（37）关于MCS-51单片机时序描述有误的一项是_________。
