【图说】300头基础母猪猪场设计图，赶紧收藏起来！
1.空怀母猪舍的设计图
空怀母猪占栏76头，后备母猪占栏18头，种公猪5头，后备公猪1头;采用地面平养，母猪每栏4头，公猪每栏1头。
猪栏规格为(宽×长)2.4米×3.2米 ;清粪通道宽0.5米，饲喂通道宽1米；
母猪需要21个栏;公猪需要7个栏，合计28个栏；
1栋猪舍，设置2个单元，每个单元14个栏。
2.妊娠猪舍
妊娠母猪占栏190(171)头;定位栏饲养，每栏1头需要171个栏。
栏的规格为0.5×2.2米。
饲喂通道1米。
清粪通道0.8米，横行通道0.8米；
2栋，每栋3.5个单元。
3.哺乳猪舍
哺乳母猪占栏90头;产床饲养，每栏1头需要90个栏。
栏的规格为1.7×2.2米。
饲喂通道1米。
清粪通道0.8米，横行通道0.8米；
需要7个单元，每个单元需要14个栏；
1栋舍5个单元。
另一栋设置2个单元。
4.保育猪舍
哺乳母猪占栏90头，保育猪占栏也为90窝;保育栏饲养，每栏1窝，需要90个栏。
栏的规格为1.7×2.2米。
饲喂通道1米。
清粪通道0.8米，横行通道0.8米；
需要7个单元，每个单元需要14个栏。
每栋5个单元。
另一栋设置3个单元。
猪舍规格同哺乳猪舍；
需要2栋。
5.育肥猪舍
215个栏;栏的规格为2.7×3米;需要16个单元,每个单元12个栏;每栋2个单元,需要8栋育肥舍。

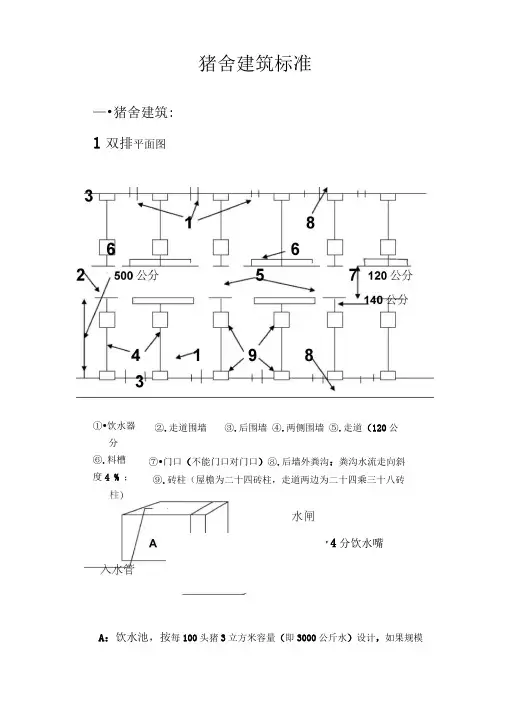

猪舍建筑标准—•猪舍建筑:1双排平面图A ：饮水池，按每100头猪3立方米容量（即3000公斤水）设计，如果规模①•饮水器分⑥.料槽度4 % ；②.走道围墙 ③.后围墙 ④.两侧围墙 ⑤.走道（120公 ⑦•门口（不能门口对门口）⑧.后墙外粪沟：粪沟水流走向斜 ⑨.砖柱（屋檐为二十四砖柱，走道两边为二十四乘三十八砖 4分饮水嘴大应设立后备水池B:饮药池（池内要标刻度，方便水量控制）,疾病情况下投药用，容量按每100头猪0.1立方米（即100公斤水）设计。
2•单排侧面图：3.双排侧面图：走道~MM_I 丿 .................. ...................... j I —4、建设要求：1） 排粪沟：沟底宽以32公分为宜。
每100头猪需配备1个15平 方米的隔离栏。
2） 檐口高度：猪舍建在空旷地的为 2.2---2.3 米，猪舍建在一面 靠山的为2.5 — 2.6米。
3）烟楼：双排猪舍瓦面一定要留有烟楼，脊顶烟楼檐口高度 35公 分。
4）砖柱：屋檐砖柱为24砖柱， 走道两边砖柱为24*38砖柱。
注: 4 m24砖柱可以用18公分*18公分钢筋水泥柱代替（柱内配三条8公厘螺纹钢）。
5）墙高及批荡：猪舍周边外墙高80公分，舍内墙一律为75公分高，猪舍四周墙内侧（靠猪的一面）涂水泥油。
6）栏门口：栏门宽80公分，栏门墙两边预留门槽，用来装铁栏门或木板。
7）走道：猪舍内走道宽1.2米，呈龟背形，以不积水为宜，要低于猪栏地面3公分。
8）猪栏规格：单排猪舍每卡猪栏宽*深为3.2M *5 M （注：双排猪舍的每卡猪栏宽*深为3.2M *4.5 M）9）地面：由内向外留有一定斜度（12—15公分），便于冲洗和排便。
10）屋顶的处理：①架好行条后，先用杉木条或竹片，每间隔30厘米铺一条，从屋顶铺至屋檐；然后第一层铺盖油麻毯（沥青纸）；第二层铺盖（3公分）禾草；最后才盖石棉瓦；②猪舍屋顶盖三层处理的好处：一是有利炎热夏季防暑防温。
