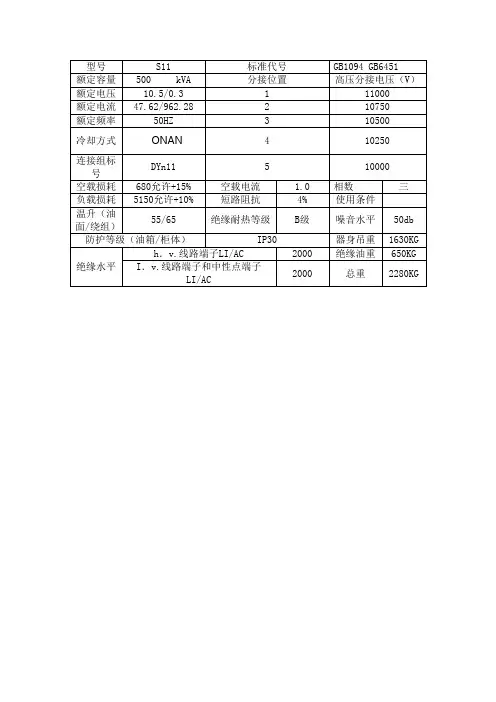

500kva变压器技术参数

型号 S11 标准代号 GB1094 GB6451

额定容量 500 kVA 分接位置 高压分接电压（V）

额定电压 10.5/0.3 1 11000

额定电流 47.62/962.28 2 10750

额定频率 50HZ 3 10500

冷却方式 ONAN 4 10250

连接组标号 DYn11 5 10000

空载损耗 680允许+15% 空载电流 1.0 相数 三

负载损耗 5150允许+10% 短路阻抗 4% 使用条件

温升（油面/绕组） 55/65 绝缘耐热等级 B级 噪音水平 50db

防护等级（油箱/柜体） IP30 器身吊重 1630KG

绝缘水平 h．v.线路端子LI/AC 2000 绝缘油重 650KG

I．v.线路端子和中性点端子LI/AC 2000 总重 2280KG

1 / 4

变压器参数解读

变压器是一种静止的电气设备，属于一种旋转速度为零的电机。电力变压器在系统中工作时，可将电能由它的一次侧经电磁能量的转换传输到二次侧，同时根据输配电的需要将电压升高或降低。故它在电能的生产输送和分配使用的全过程中，作用十分重要。整个电力系统中，变压器的容量通常约为发电机容量的3倍以上。

（一）变压器的型号

变压器的型号分两部分，前部分由汉语拼音字母组成，代表变压器的类别、结构特征和用途，后一部分由数字组成，表示产品的容量（kVA）和高压侧绕组电压（kV）等级。

汉语拼音字母含义如下：

第1部分表示相数：D—单相（或强迫导向），S—三相。

第2部分表示冷却方式：J—油浸自冷，F—油浸风冷，FP—强迫油循环风冷，SP—强迫油循环水冷。

第3部分表示电压级数：S—三级电压，无S表示两级电压。

其他：O—全绝缘，L—铝线圈或防雷，O—自耦（在首位时表示降压自耦，在末位时表示升压自耦），Z—有载调压，TH—湿热带（防护类型代号），TA—干热带（防护类型代号）。

（二）额定容量（SN）

额定容量是制造厂所规定的在额定工作状态（即在额定电压、额定频率、额定使用条件下的工作状态）下变压器输出的视在功率的保证值，以SN表示。 2 / 4

额定容量通常是指高压绕组的容量，当变压器容量因冷却方式而变更时，则额定容量是指它的最大容量。

（三）额定电流（I1、I2）

变压器一、二次额定电流是指在额定电压和额定环境温度下使变压器各部分不超温的一、二次绕组长期允许通过的线电流，单位以A表示。

（四）额定电压（UN）

变压器的额定电压就是各绕组的额定电压，是指额定施加的或空载时产生的电压。一次额定电压U1N是指接到变压器一次绕组端点的额定电压值；二次额定电压U2N是指当一次绕组所接的电压为额定值、分接开关放在额定分触头位置上，变压器空载时二次绕组的电压（单位为V或kV）。三相变压器的额定电压指的均是线电压。

主要技术参数

10kV级SC9系列

额定容量

(kVA) 电压组合(kV）

联结

组

标号 短路

阻抗

(%) 损耗(kW) 空载

电流

(%) 重量

(kg) 外形尺寸(mm)

长(L)×宽(B)×高(H) 规矩(mm)

纵向×横向 保护外壳尺寸(mm)

长(L)×宽(B)×高(H) 高

压 分接

范围 低

压 空

载 负

载

30

11

10.5

10

6.3

6 ±5%

或

±2×

2.5% 0.4 Yyn0

或

Dyn11 4.0 0.215 0.750 3.2 320 780×450×700

400×400 900×900×1030

50 0.305 1.055 2.8 360 840×450×720 1000×900×1050

80 0.415 1.460 2.6 520 900×600×840

550×550 1060×1000×1150

100 0.450 1.665 2.4 670 920×600×860 1080×1000×1170

125 0.530 1.995 2.2 760 980×600×860 1140×1000×1200

160 0.610 2.250 2.2 880 1040×710×980

660×660 1240×1050×1260

200 0.700 2.675 2.0 1030 1070×710×1000 1270×1050×1290 250 0.810 2.915 2.0 1190 1140×710×1030 1340×1050×1330

315 0.990 3.670 1.8 1360 1180×710×1100 1360×1050×1390

400 1.100 4.220 1.8 1740 1380×960×1160

820×910 1540×1150×1590

500 1.305 5.165 1.8 1900 1400×960×1200 1570×1150×1640

外形尺寸高压KV低压KV调整范围%长 宽 高L W H (mm)S11-M-30/10301002.1600270400×400715×580×870S11-M-50/10501302.0870350400×450750×720×940S11-M-80/10801801.81250440450×550790×750×960S11-M-100/101002001.61500490450×550805×790×1000S11-M-125/101252401.501800570450×550825×815×1025S11-M-160/101602801.402200625550×550850×850×1040S11-M-200/102003401.32600720550×550875×910×1060S11-M-250/102504001.23050865550×550940×900×1090S11-M-315/103154801.136501060660×6601315×845×1140S11-M-400/10400570143001275660×6601390×895×1270S11-M-500/10500680151001520660×6601500×1010×1250S11-M-630/106308100.962001890820×8201650×1100×1290S11-M-800/108009800.875002275820×8201810×1190×1350S11-M-1000/10100011500.7103002625820×8201785×1265×1460S11-M-1250/10125013600.6120003170820×8201860×1320×1540轨矩mm

4.0

4.5空载损耗W空载电流%负载损耗W总重Kg S11系列10KV性能参数表额定电压产品型号额定容量KVA

100.4±5联结组标号
