材料屏蔽效能的测量方法

屏蔽效能实验的实验原理屏蔽效能实验是一种广泛用于研究电磁波屏蔽性能的实验方法。

其基本原理是将待测试的电子设备（被称为“发射端”）和试验用的电磁波接收系统（被称为“接收端”）分别放置于屏蔽室内，然后分别测量发射端和接收端的电磁波信号强度，在不同的频率下进行比较，以此评估屏蔽效能。

本文将介绍屏蔽效能实验的详细步骤和注意事项，以及如何解释实验结果。

一、实验步骤1、选择实验设备：首先需要选择待测试的电子设备和电磁波接收系统。

建议在实验开始前对设备进行充分的调试和漏洞修复，确保实验的稳定性和准确性。

2、设置实验条件：将待测试的电子设备放置于一个特制的屏蔽机箱内，保证在测量期间完全隔离环境中的干扰源。

同时将电磁波接收系统放置于另一个屏蔽机箱内，以确保只有要测试的信号能够被接收到。

3、准备实验设备：在测试前需要将所有的设备进行标定和测试，并确保发射端和接收端的信号源频率相同。

4、开始测量：开始测试前，需要确定测试频率、测试距离以及输入功率等参数。

在测量过程中，需要记录下发射端和接收端的信号强度，并计算出屏蔽效率。

5、分析实验结果：根据实验数据，可以绘制出屏蔽效率与频率的关系曲线。

通过分析曲线可以了解到电磁波在测试条件下的传输特性和屏蔽效能的优劣。

二、注意事项1、实验室环境：要求实验室内干燥、温度稳定，避免杂波和电磁干扰因素的干扰。

2、测试距离：测试距离与测试结果的准确性直接相关，太近会忽略屏蔽效应，而太远则会有其他因素影响结果。

3、添加加噪声：如果需要更准确的测试结果，则可以添加一定程度的加噪声来模拟现实环境中的实际情况，提高实验结果的可信度。

三、结果分析1、屏蔽效率：最终结果以屏蔽效率值作为评价指标，屏蔽效率值越高，表示该屏蔽室的屏蔽效能越好。

2、频率谱分析：通过频率谱分析可以了解到不同频段屏蔽效能的表现，对于研究电磁波屏蔽特性具有指导意义。

结论：在实际生产中，电子设备的屏蔽性能是非常重要的。

屏蔽效能实验是评估电子设备屏蔽效能的标准方法。

屏蔽部件的屏蔽效能测试实验指导书一、实验目的理解屏蔽的分类，加强对屏蔽效能概念理解，掌握屏蔽效能测试原理及方法。

二、实验原理屏蔽效能是同一地点无屏蔽存在时的电磁场强度与加屏蔽体后的电磁场强度之比。

（一）屏蔽效能计算方法后前P PSE lg 10=()12SE A A dB =－其中：SE 为屏蔽效能，P 前和A 1为自由空间校准接收功率值，P 后和A 2为屏蔽后接收到的接收功率值。

测量原理图如图1所示。

图1屏蔽效能测试原理图 （二）屏效测试使用天线测试频段 频率范围 标准测试天线 低频段100Hz~30MHz环形天线三、实验仪器1.电磁屏蔽室（含屏效测试窗口）2信号源SP1642B，信号源MG3694A；3.测试天线组：KSTM-1013环形天线，KSTM-2213对称振子天线，KSTH-0508微波喇叭天线（各一对）；4. 安捷伦N9020A微波频谱分析仪；5.测试电缆1#、2#、3#及附件；6.被试屏蔽材料样件。

四、实验内容及步骤实验内容：（一）磁场屏效测试（1）测试频点：250 kHz 、1MHz、30MHz（4）加屏蔽体后的测试。

（二）电场屏效测试（1）测试频点：300MHz、1GHz 。

（3）自由空间测试。

（4）加屏蔽体后的测试。

（三）平面波屏效测试（1）测试频点：4GHz、6GHz 。

（4）加屏蔽体后的测试。

测试具体步骤（以磁场频效测试为例）：1．按原理图连接测试系统，经检查系统连接正常后，将信号发生器的电源插头插入220V电源，按下“电源”开关，将信号源预热30分钟；2．自由空间测试，将信号源输出频率依次调为实验内容中的测试频点，输出功率为+20dBm；在每个频率点下，在频谱仪中读出接收到的相应频率点处的功率电平幅度dBm值记为A1；3．加屏蔽体后的测试，保持信号源输出功率不变，通过频谱仪读出有屏蔽时接收到的相应频率点处的功率电平dBm值记为A2；注：应保证受试屏蔽样件与屏蔽室测试窗口安装法兰的电连续，尤其注意安装螺栓的均匀紧固，减小安装孔缝对测试结果的影响。

屏蔽机房的屏蔽效能及其测试方法屏蔽机房的屏蔽效能通常定义为：对于给定外干扰源进行屏蔽时，在屏蔽室某一点上进行干扰前后的电场强度或磁场强度之比。

我国目前各类高性能屏蔽室的屏蔽效能测量方法均采用MIL-STD-285和LEEE-299-1969标准。

在屏蔽效能测量时应注意的问题：
☆接收场强仪要有足够高的灵敏度和频率响应，目前国内能提供的场强仪特别在超高频和微波段灵敏度较差，以致于不能正常接收微弱信号。

☆微波频段的信号源要有足够的发射功率，喇叭天线要有很高的发射效率。

☆低频段磁环天线应严格遵守制作标准。

设计单位：广州莱安智能化系统开发有限公司
网站：
地址：广州市天河区中山大道建中路5号天河软件园海天楼3A06 用户服务中心：Tel：************ 85574628 85574638 85698805 85698850
联系人：周先生：139****9957
欢迎来电索取详细方案或来电洽谈业务，免费提供设计方案，价格实惠我司开发以及生产大量的电磁屏蔽，欢迎各界人士批发以及代理。

建筑材料电磁屏蔽效能测试方法摘要：随着电子设备的广泛应用，电磁辐射对人体健康的影响日益受到关注。

为了保护人体免受电磁辐射的侵害，建筑材料的电磁屏蔽效能成为了一个重要的研究方向。

本文介绍了建筑材料电磁屏蔽效能测试的方法及其原理，以期为建筑材料的选择和设计提供参考。

1. 引言电磁辐射是指电磁波在空间中传播的过程中向周围环境传递能量的现象。

随着电子设备的普及和无线通信技术的发展，人们对电磁辐射的健康影响越来越关注。

电磁辐射不仅可能对人体造成生理和心理上的影响，还可能干扰电子设备的正常工作。

因此，对建筑材料的电磁屏蔽效能进行测试和评估显得尤为重要。

2. 测试方法2.1 电磁辐射源电磁辐射源是进行电磁屏蔽效能测试的关键设备。

常见的电磁辐射源包括电磁辐射发生器和天线。

电磁辐射发生器可以产生不同频率和功率的电磁波，而天线用于辐射电磁波。

2.2 试样准备试样准备是电磁屏蔽效能测试的第一步。

试样可以是建筑材料的样品，也可以是已经安装在建筑结构中的材料。

试样的准备应尽量保持与实际使用情况一致，以获得真实可靠的测试结果。

2.3 测试装置测试装置用于模拟真实的电磁辐射环境，并测量试样对电磁波的屏蔽效能。

测试装置包括电磁屏蔽箱、功率计、频谱分析仪等设备。

电磁屏蔽箱可以屏蔽外界电磁干扰，保证测试结果的准确性。

2.4 测试步骤（1）将试样放置在测试装置中，并确保其与电磁辐射源之间的距离符合测试要求。

（2）启动电磁辐射源，产生一定频率和功率的电磁波。

（3）使用功率计测量电磁波的功率，以评估试样的屏蔽效能。

（4）使用频谱分析仪分析电磁波的频谱特性，进一步评估试样的屏蔽效能。

3. 测试原理建筑材料的电磁屏蔽效能取决于其导电性、磁导率和厚度等因素。

导电性越好的材料具有更好的电磁屏蔽效能，而磁导率越高的材料对低频电磁波的屏蔽效能更好。

此外，材料的厚度也会影响其屏蔽效能，一般来说，厚度越大的材料屏蔽效能越好。

4. 结果分析通过测试，我们可以得到试样在不同频率和功率下的电磁屏蔽效能数据。

电磁屏蔽室屏蔽效能的测量方法一、简介电磁屏蔽室的屏蔽效能测量是检测电磁屏蔽室对外部电磁场的屏蔽效果的重要手段，其目的是为了判定电磁屏蔽室是否能够达到预期的屏蔽效能。

二、屏蔽效果的测量原理屏蔽效能的测量是利用电磁屏蔽室内部的电压池及电流池在外部电磁场的作用下产生的失真电压与失真电流，使用示波器来测量电压与电流的正常电压和电流，从而计算出屏蔽室内的失真电压和失真电流，从而计算出屏蔽室内的屏蔽效能。

三、测量方法1、准备工作：安装相应的测试设备，如示波器、屏蔽室内部的电压池及电流池，外部电磁场生成装置等。

2、测量步骤：（1）用示波器记录电压池及电流池内的正常电压与电流；（2）打开外部电磁场生成装置，记录放电后屏蔽室内的电压池及电流池内的失真电压与失真电流；（3）计算出屏蔽室内的屏蔽效能。

四、实际测量在实际测量中，主要采用的方法是幅度法、相位法和峰值法。

它们的具体测量步骤如下：（1）幅度法：①首先，设定一定的频率。

②然后，用示波器记录屏蔽室内电压池及电流池内的正常电压与电流。

③将外部电磁场的强度依次增大，当外部电磁场的强度达到某一固定值时，记录屏蔽室内的电压池及电流池内的失真电压与失真电流，然后计算出屏蔽室内的屏蔽效能。

（2）相位法：①首先，设定一定的频率，用示波器记录屏蔽室内电压池及电流池内的正常电压与电流。

②然后，将外部电磁场的强度依次增大，当外部电磁场的强度达到某一固定值时，记录屏蔽室内的电压池及电流池内的失真电压与失真电流，并计算它们的相位差，最后计算出屏蔽室内的屏蔽效能。

（3）峰值法：①首先，设定一定的频率，用示波器记录屏蔽室内电压池及电流池内的正常电压与电流。

②然后，将外部电磁场的强度依次增大，当外部电磁场的强度达到某一固定值时，计算屏蔽室内失真电压与失真电流的峰值，然后计算出屏蔽室内屏蔽效能。

五、总结电磁屏蔽室的屏蔽效能的测量是植基于外部电磁场对其内部的影响，通过测量电压池及电流池内的正常电压与电流，以及外部电磁场影响下的失真电压与失真电流计算出屏蔽室内的屏蔽效能。

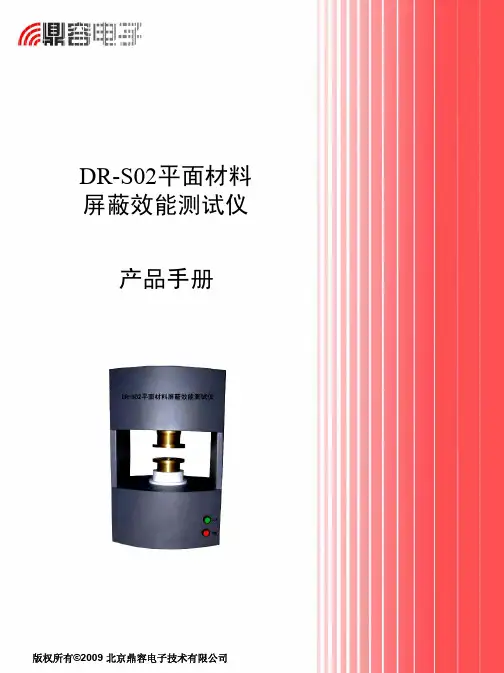

DR-S02平面材料屏蔽效能测试仪产品手册使用本产品前请仔细阅读本手册；本装置内部为精密机械机构，使用或运输途中切忌猛烈碰撞，以免影响仪器性能；本装置出厂前已调试至最佳性能状态，用户不可随意拆卸，使用如有问题请致电本公司，本公司将提供及时的技术支持与维修服务。

如用户私自拆卸或由于私自拆卸造成的问题，本公司一律不给予提供保修服务。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部，并不得以任何形式传播。

本手册中的信息可能变动，恕不另行通知。

DR-S02平面材料屏蔽效能测试仪核心部件为完全按照ASTM 4935标准规定的同轴法兰测试装置（DR-S01），结合精巧结构设计，解决同轴法兰装置测试笨重难操作的问题，同时高精密加工的同轴法兰部件在测试频率范围内具有非常小的驻波比和非常低的插入损耗（见附录），有效的保证了测试结果的真实性与准确性；适用于屏蔽织物、金属薄板、非导电材料表面涂层或镀层、金属网、导电膜、导电玻璃、导电介质板等平板型电磁屏蔽材料的平面波屏蔽效能的测量。

适用标准：ASTM 4935、GJB 6190-2008和SJ20524-1995。

主要参数AC220V/ 50Hz 电源≤1dB 插入损耗（IL ）≤1.3（同轴测试装置）最大驻波比（VSWR ）660mm ×420mm ×380mm （H ×W ×D ）外形尺寸N 型接头输入/输出约35kg重量30MHz ～1.5GHz ，（可在9kHz ～3GHz 内使用，最大驻波比不大于2）频率范围说明主要参数装箱单—1产品手册2—1合格证3防震泡沫箱包装1DR-S02测试仪1备注数量名称序号配套选件DC~3GHz ，1W ，6dB 或10dB 2同轴衰减器2根据客户要求定制功能1屏蔽效能测试软件3进口同轴电缆2测试电缆1备注数量名称序号图2 典型插入损耗图1 典型驻波比附录同轴屏蔽效能测试装置的典型驻波比和插入损耗。

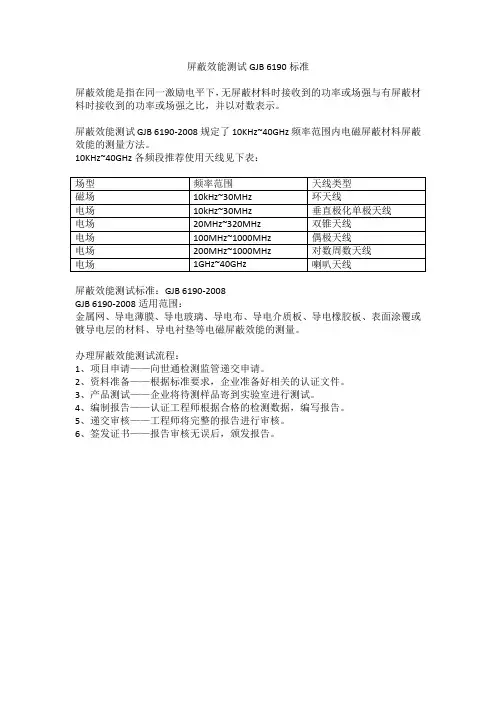

屏蔽效能测试GJB 6190标准
屏蔽效能是指在同一激励电平下，无屏蔽材料时接收到的功率或场强与有屏蔽材料时接收到的功率或场强之比，并以对数表示。

屏蔽效能测试GJB 6190-2008规定了10KHz~40GHz频率范围内电磁屏蔽材料屏蔽效能的测量方法。

10KHz~40GHz各频段推荐使用天线见下表：
屏蔽效能测试标准：GJB 6190-2008
GJB 6190-2008适用范围：
金属网、导电薄膜、导电玻璃、导电布、导电介质板、导电橡胶板、表面涂覆或镀导电层的材料、导电衬垫等电磁屏蔽效能的测量。

办理屏蔽效能测试流程：
1、项目申请——向世通检测监管递交申请。

2、资料准备——根据标准要求，企业准备好相关的认证文件。

3、产品测试——企业将待测样品寄到实验室进行测试。

4、编制报告——认证工程师根据合格的检测数据，编写报告。

5、递交审核——工程师将完整的报告进行审核。

6、签发证书——报告审核无误后，颁发报告。

屏蔽材料测试标准屏蔽材料是一种用于阻挡或减弱电磁辐射的材料，常用于电子设备、通信设备、医疗设备等领域。

屏蔽材料测试标准的制定和遵循对于确保产品质量、性能可靠性至关重要。

以下是关于屏蔽材料测试标准的一些主要方面和内容。

一、电磁屏蔽效能测试1.1 高频电磁屏蔽效能高频电磁屏蔽效能测试是评估材料对高频电磁辐射的屏蔽性能。

标准可能涉及频率范围、屏蔽效能的测量方法和要求等方面。

1.2 低频电磁屏蔽效能低频电磁屏蔽效能测试关注材料对低频电磁场的屏蔽性能。

测试标准可能包括低频范围、测试方法、屏蔽效能指标等内容。

1.3 微波频段屏蔽效能对于微波频段，测试标准可能关注材料对微波辐射的阻挡效果，包括在特定频率范围内的屏蔽性能。

二、机械性能测试2.1 强度和耐磨性屏蔽材料通常需要具备一定的机械强度和耐磨性，以保障在实际使用中不容易破损。

测试标准可能包括拉伸测试、冲击测试、耐磨测试等内容。

2.2 柔韧性柔韧性测试关注屏蔽材料在使用过程中的可曲性和可弯曲性，以确保其适用于各种复杂的应用场景。

三、热性能测试3.1 热稳定性热稳定性测试旨在评估材料在高温环境下的性能，包括耐高温、不变形等方面的性能。

3.2 导热性能对于需要散热或在高温环境中工作的屏蔽材料，导热性能测试可以帮助评估其在高温环境中的散热效果。

四、环境适应性测试4.1 防水性能对于需要在潮湿环境中使用的屏蔽材料，防水性能测试是必要的，以确保其不易受潮、腐蚀。

4.2 抗紫外线性能在户外或长时间暴露在紫外线下的屏蔽材料需要进行抗紫外线性能测试，以确保其不会因紫外线辐射而老化。

五、化学性能测试5.1 耐腐蚀性能针对一些特殊环境，如化学腐蚀性较强的场景，测试材料的耐腐蚀性能是重要的。

5.2 环保标准在现代社会，对材料的环保性能要求越来越高，因此环保标准测试对于屏蔽材料也至关重要。

六、电气性能测试6.1 电阻测试屏蔽材料通常需要具备一定的导电性，电阻测试是评估其导电性能的重要手段。

屏蔽效能测试标准一、屏蔽效能测试的概述屏蔽效能测试是用来评估电子设备或系统中屏蔽结构对电磁辐射或电磁干扰的阻隔能力。

屏蔽效能测试旨在确定屏蔽结构的性能，以确保设备或系统在电磁环境下能够正常工作。

企业在进行屏蔽结构设计和生产时，应根据相关标准制定屏蔽效能测试标准，以保证产品质量和符合行业要求。

二、屏蔽效能测试标准内容屏蔽效能测试标准通常包括以下内容：1.测试目的和范围标准应明确屏蔽效能测试的目的和测试范围。

例如，测试目的可以是评估屏蔽结构对不同频段的电磁辐射的屏蔽效果；测试范围可以包括测试频率范围、测试设备和测试环境等。

2.测试装置和设备标准应规定适用于屏蔽效能测试的测试装置和设备。

这包括发射机、接收机、天线、功率计、频谱分析仪等测试设备，以及相应的校准和验证工具。

3.测试方法和程序标准应明确屏蔽效能测试的方法和程序。

这包括测试样品的准备、测试条件的设置、测试位置和方向的选择、测试参数的测量和记录等步骤。

同时，还应规定测试过程中的控制要求，如温度、湿度和电源稳定性等。

4.测试指标和评估标准标准应明确屏蔽效能测试的评估指标和评估标准。

评估指标可以包括屏蔽效能的衰减量、反射损耗、透射损耗等。

评估标准可以参考国家或行业相关标准，如IEC61000系列标准。

5.结果分析和报告标准应规定对测试结果进行分析和处理的方法和要求。

测试结果应根据评估标准进行判定，并生成相应的测试报告，报告中应包含测试条件、测试结果、分析结论和建议等内容。

三、屏蔽效能测试标准的重要性制定和执行屏蔽效能测试标准对企业具有重要意义：1.确保产品质量：通过屏蔽效能测试，可以评估屏蔽结构的性能，确保产品对电磁辐射和干扰的阻隔能力，提高产品质量和可靠性。

2.符合行业要求：屏蔽效能测试标准通常参考国家或行业相关标准，制定和执行标准有助于企业满足行业和技术要求，提升竞争力。

3.促进技术创新：标准化的测试方法和程序为企业提供了技术验证和比较的基础，推动技术创新和优化设计。

复合材料屏蔽效能测试方法的研究作者：牛帅李琳来源：《中国科技博览》2013年第26期摘要：对平板型复合材料屏蔽效能的测量概括起来可以分为两大类：“近场法”和“远场法”、“近场法”主要用来测量材料对电磁波近场（磁场为主）的屏蔽效能，“远场法”主要用来测量材料对电磁波远场平面波的屏蔽效能。

本文对上述两类方法的原理，适用范围等作了详细阐述。

关键词：复合材料屏蔽效能测试方法中图分类号：TQl74 文献标识码：A 文章编号：1009-914X（2013）26-592-01如何解决电子设备的电磁辐射，提高电子设备的性能已成为广大从事电子科研工作的工程技术人员研究的重要课题。

其中电磁屏蔽材料在防止电磁泄漏、提高设备抗干扰能力方面起到了良好的作用，受到了广泛的重视。

目前，随着新材料、新技术的发展，国内外许多研究机构和生产厂正不断推出各种新型屏蔽材料，并运用于电子设备的防电磁泄漏工程中。

仅就平板型复合屏蔽材料而言，其构成及加工处理工艺极其复杂，品种十分繁多，难以用传统的金属材料屏蔽效能的计算方法来预测其屏蔽效能。

因而，如何测量及评价各种平板型复合屏蔽材料的屏蔽效能是一个急待解决的问题。

一、远场法1.ASTM-ES-7同轴传输线法该方法是根据电磁波在同轴传输线内传输的主模是横电磁波这一原理，利用该同轴传输线装置真实的模拟自由空间远场的传输过程，对材料进行平面波SE的测试。

该同轴传输线测量装置的特性阻抗为50，与信号源和接收机或频谱仪相匹配，其内导体为可拆卸结构，以便放置受试样片，通过测试受试材料样片的插人损耗来表示材料对平面波的屏蔽效能。

这种方法的优点是快速简便，不需要昂贵的屏蔽室及其他辅助设备，测试过程信号源能量损耗小，测试动态范围较宽，可达80dB。

该装置频率范围的下限与装置本身无关，仅受测试设备限制，而频率上限则受同轴传输线装置的高次模的限制。

该方法对被测材料厚度限制不十分严格，可以是很薄的材料，也可以是10mm厚的均匀平板型材料。

弓形法波导法1.电磁屏蔽材料电磁屏蔽材料的测试方法有多种（1）远场测试法在远场测试法中，目前国内外使用最多的是同轴测试法。

同轴测试法是由测试夹具与网络分析仪等设备组成的测试系统。

测量夹具空载电磁波功率P0(dB)和加入试样后透射电磁波的频率P1(dB)，然后计算P0和P1的差值，得到材料屏蔽效能。

（2）近场测试法在近场的测试方法中，双盒法应用广泛。

双盒法是由双盒装置，信号发生器和信号接收器等组成的测试系统。

利用接受天线测量双盒空载电磁波透射功率P0(dB)和加入试样后电磁波透射功率P1(dB)，然后计算P0和P1的差值，得到材料屏蔽效能。

（3）屏蔽室法屏蔽室法是利用屏蔽室内外的接收和发射天线来测试电磁波通过材料以后的透射波的衰减来计算屏蔽效能。

（4）波导管法波导法是将试样装入波导管中，测量电磁波通过样品区反射波和透射波获得散射参数，推算出材料的反射系数和传输系数，从而评价材料的屏蔽性能。

2.吸波材料材料的吸波性能测量有直接测量法和间接测量法直接测量法是指直接测量反射率或者只需要做简单的运算就可以由测试的数据计算出反射率的方法。

直接测量法有弓形法，同轴法以及RCS测试法等。

（1）弓形法。

弓形法主要是通过弓形装置和信号源、网络分析仪等设备组成的测试系统，分别测量样品台上防止的标准板和试样时，入射电磁波经标准板和试样反射回的电磁波的功率来计算材料吸波性能。

（2）同轴法。

同轴法时通过测量电磁波通过材料后返回电磁波的功率大小来反映材料的吸波性能。

（3）RSC测试法。

RSC测试法是在平整金属板的一面贴附吸波材料，然后分别测试电磁波经过金属表面和材料表面后的反射功率，差值即为材料的吸波性能。

间接测量法则是通过测量材料的阻抗或者材料的电磁参数，然后利用公式计算出材料的反射率。

波导法是间接测量法中常用的方法之一，其主要用来测试材料的电磁参数，进而推算材料的吸波性能。

测试设备（1）谐振腔法BJ0102测试范围：1G\10G\20G\35G样品要求：1G：120 mm*120 mm 厚度2 mm10\20\35G：大于50 mm*50 mm 厚度最大2 mm（2）空气线法BJ0104测试范围：1G-18G样品要求：内径3.04 mm，外径7 mm，厚度2-3 mm（3）波导法BJ0105测试范围8.2-12.4 Hz\12.4-18 GHz\18-26.5 GHz\26.5-40 GHz 样品要求：8.2-12.4Hz 22.86*10.16*4mm12.4-18GHz 15.80*7.9*3 mm18-26.5GHz 10.671*4.318*2 mm26.5-40GHz 7.12mm*3.56mm*2～3 mm。
