《城市配电网技术导则》

关于印发《中国南方电网城市配电网技术导则》的通知南方电网安生［2005］33号公司总部各部门、所属各单位：为提高城市配电网我的技术装备水平和供电可靠性，规范公司系统城市配电网的规划、设计、建设和改造工作，公司组织研究制定的《中国南方电网城市配电网技术导则》已经公司标准化委员会批准通过，现予公布，自2006年1月1日起实施。

特此通知。

附件：《中国南方电网城市配电网技术导则》中国南方电网有限责任公司(印)二00五年十二月二十九日目次前言 (V)1 范围 (1)2 规范性引用文件 (1)3 名词术语 (3)4 主要技术原则 (4)4.1 规划建设的基本原则 (4)4.2 电压等级选择 (5)4.3 供电可靠性 (5)4.4 容载比 (6)4.5 中性点接地方式 (7)4.6 短路电流 (7)4.7 无功补偿 (7)4.8 电能质量要求 (8)4.9 电厂接入系统 (9)4.10 电磁辐射、噪声、通信干扰等环境要求 (10)4.11 配电网建设标准 (11)5 高压配电网 (11)5.1 供电电源 (11)5.2 电网结构 (12)5.3 高压架空线路 (12)5.4 高压电缆线路 (15)5.5 变电站 (19)6 中压配电网 (26)6.1 主要技术原则 (26)6.2 中压配电网接线 (27)6.3 中压架空配电线路 (28)6.4 中压电缆配电线路 (29)6.5 开闭所 (29)6.6 配电站 (30)6.7 中压配电网设备的选择 (31)7 低压配电网 (32)7.1 主要技术原则 (32)7.2 低压配电系统接地型式 (32)7.3 低压架空配电线路 (33)7.4 低压电缆配电线路 (33)7.5 负荷估算 (33)8 中低压配电网继电保护、自动装置及配电网自动化 (34)8.1 配电网继电保护和自动装置 (34)8.2 配电网自动化 (34)9 用户用电管理 (36)9.1 用电负荷分类 (36)9.2 用户供电电压 (36)9.3 用户供电方式 (37)9.4 对特殊用户供电要求 (37)9.5 城区用户供电方式 (38)10 电能计量 (39)10.1 计量装置的一般要求 (39)10.2 计量点的设置 (40)10.3 电能计量自动采集系统 (40)附录A 35～110kV架空线路与其它设施交叉跨越或接近的基本要求 (42)附录B 直埋电力电缆之间及直埋电力电缆与控制电缆、通信电缆、地下管沟、道路、建筑物、构筑物、树木之间安全距离 (45)附图A 南方电网城市配电网110kV电网、变电站接线图 (46)附图B 南方电网城市配电网35kV电网、变电站接线图 (49)附图C 南方电网城市配电网10kV线路接线图 (50)前言为把中国南方电网公司建设成为经营型、服务型、一体化、现代化、国内领先、国际著名的企业，实现南方电网统一开放、结构合理、技术先进、安全可靠的发展目标，规范南方电网城市配电网的规划、设计、建设及改造工作，提高配电网设备装备水平，保证配电网安全、稳定、可靠、经济运行，满足南方五省（区）城市用电需要，特制定本导则。

城市中低压配电网改造技术导则在城市中，低压配电网是将变电站输送的高压电能降低到适合家庭、企业和公共机构使用的电压。

然而，随着城市化进程的加快和能源需求的增长，低压配电网的安全性、可靠性和经济性面临着新的挑战。

为了提高低压配电网的性能，以下是一些改造技术的导则：1. 改善线路和设备：城市中低压配电网的线路和设备可能存在老化和损坏的情况。

因此，需要定期检查和维护线路和设备，及时更换老化或损坏的部件，确保低压配电网的正常运行。

2. 引入智能技术：随着智能城市的发展，智能技术在低压配电网中的应用也变得越来越重要。

智能技术可以实时检测和监测线路的负荷和状态，帮助运营人员及时发现和解决问题，提高低压配电网的故障处理效率和可靠性。

3. 推行高效能源管理：城市中的低压配电网需要满足不断增长的能源需求，同时也要保持能源的高效利用。

因此，应该推行高效能源管理策略，包括使用能效较高的设备和器件，实施能源监测和优化控制，以及推广可再生能源的使用，降低对传统能源的依赖。

4. 实施电力负荷管理：低压配电网的负荷管理对提高能源利用效率和减少能源浪费非常重要。

通过建立电力负荷平衡机制，合理分配和调度负荷，可以避免低压配电网过载和能源浪费的问题，提高供电质量和可靠性。

5. 加强安全管理：低压配电网的安全管理是城市能源系统安全的重要环节。

应该加强设备的防雷、防压、防水等安全措施，确保低压配电网的安全运行。

同时，要加强对低压配电网的监测和巡检，及时发现和排除潜在的安全隐患。

综上所述，城市中低压配电网改造技术导则包括改善线路和设备、引入智能技术、推行高效能源管理、实施电力负荷管理和加强安全管理等方面。

通过采取这些措施，可以提高低压配电网的性能和可靠性，满足城市能源需求的不断增长。

低压配电网是城市能源系统中非常重要的一环，直接关系到家庭、企业和公共机构的用电需求。

随着城市化进程的加快和能源需求的增长，低压配电网的改造与升级成为迫切需要解决的问题。

前言中低压配电网是电力系统的重要组成部分，是城市建设的重要基础设施。

为满足城市建设、经济发展和人民生活用电的需要，规范公司在用电工程施工过程中的施工工艺和质量标准。

参照国家颁布的《电网工程施工工艺标准》、《变配电工程设备安装工艺标准》等现行标准、规范，结合我公司供电区域的实际编制了本标准，用于公司在用电工程施工中参照执行。

1 总则1．1 中低压配电网由架空线路、电缆线路、柱上变压器、开闭所（开关站）、配电站或室（含箱式变电站）、接户线等组成。

1．2 公用架空线路现阶段仍是城市中低压配电网的重要组成部分，应充分发挥其作用。

随着城市建设的不断发展，在有条件的地区可逐步发展电缆网络。

1．3 城市中低压配电网是城市的重要基础设施之一，城市配电网的改造应纳入城市改造和建设的统一规划。

供电部门应与城建部门密切配合，并取得他们的充分理解和支持。

1．4 城市中低压配电网的改造应与城市高压电力网的规划和建设相结合，与市政工程相结合，与用户扩报装工程相结合，与配电网的大修、更改工程相结合。

1．5 在配电网改造中应积极采用新技术、新设备、新工艺、新材料，但应持慎重态度，以确保电力系统的安全运行。

1．6 城市中低压配电网无功补偿应根据就地平衡的原则进行配置，可采用分散补偿和集中补偿相结合的方式。

2 中压配电网2．1 城市中压配电网应根据高压变电所布点、负荷密度和运行管理的需要划分成若干个相对独立的分区配电网。

分区配电网应有较为明显的供电范围，一般不应交错重叠。

分区的划分要随着情况的变化适时调整。

2．2 中压配电网应有一定的容量裕度，当负荷转移时不致使载流元件过载。

当任何一个中压馈电柜因故停运时，通过倒闸操作，能继续向用户供电；当发生线路事故时，通过倒闸操作，能继续向非故障线路段用户供电，配电线路不过负荷，不限电。

2．3 中压配电网应有较大的适应性，主干线截面应按长期规划（一般为20a）一次选定，多年不变。

在不敷需要时，可另敷设新线路或插入新的高压变电所。

开闭所的概念应大于高压开关柜，开闭所由多个开关柜组成。

10kV开闭所应该使用高压开关柜做为进线设备。

在《城市配电网技术导则》中的解释：开闭所——用于接受电力并分配电力的供配电设施，在高压电网中也称为开关站。

在中压电网中的开闭所一般用于10kV电力负荷的接受与分配。

“开闭所”实际上就是相当于开关站，两进多出（常用4~6出），只是根据不同的要求，进出可以设置断路器、负荷开关或者不设。

没有断路器或负荷开关的叫电缆分接箱，电缆直接进出，用于小容量和用电可靠性不高的场所。

“开闭所”一般应采用高压开关柜进（两进线设置BZT，就是备自投装置。

为提高供电的可靠性，在具备两回线及以上的多回供电线路，在安装备用进线自动投入装置来提高可靠性。

当正在运行的线路失电时，该装置能迅速判断各路电源情况，并进行自动投切，确保负荷连续供电。

备用进线自动投入装置简称备自投。

）、负荷开关出。

中压开关站也称开闭所，是设有中压配电进出线、对功率进行再分配的配电装置，必要时可附设配电变压器。

开闭所按照接线方式的不同可分为终端开关站和环网开关站。

环网开关站主要是解决线路的分段和用户接入问题，站间存在功率交换。

终端开关站主要是提高变电站中压出线间隔的利用率，扩大配送线路数量和解决出线走廊所受限制，提高用户的可靠性程度，终端开关站不存在功率交换。

⑴在下述情况下宜建设开闭所：①高压变电站中压馈线开关柜数量不足；②变电站出线走廊受限；③为减少相同路径的电缆条数；④为大型住宅区的若干个拟建配电室供电。

⑵开闭所宜建于主要道路的路口附近、负荷中心或两座变电站之间，以便加强电网联络，开闭所应有两回及以上的进线电源，其电源应取自变电站的不同母线或不同高压变电站，以提高供电可靠性。

⑶开闭所按照配电网中所处地位分为两类：一级开闭所、二级开闭所。

开闭所均指户内布置设备。

一级开闭所一般建设在A、B类区域，用于线路主干网，原则上开闭所采用双电源进线，两路分别取自不同变电站或同一变电站不同母线。

国网公司配电网技术导则1. 背景介绍配电网是电力系统中最后一级输电网，也是接近用户的电力供应网。

其由中压配电和低压配电两部分组成。

目前，随着城市化进程的加速和能源结构的转型，区域电网的规模和复杂程度不断提高，也给配电网的安全运营和管理带来了新的挑战。

为此，国网公司制定了配电网技术导则，进一步规范和加强配电网建设和运维工作，确保电力供应的安全、可靠和高效。

2. 技术导则内容2.1 配电网建设方面在配电网建设方面，技术导则主要包括以下内容：•配电网规划：根据区域用电需求和发展趋势，合理规划配电网的容量和布局，确保电力供应的可靠性和灵活性。

•配电设备选型：科学、合理地选用配电设备，确保设备的安全、可靠和高效。

•配电网接地：合理设计和实施配电网接地措施，确保人身安全和配电设备的正常运行。

•地下电缆敷设：科学设计地下电缆敷设方案，避免因施工和老化造成的故障和事故。

•无功补偿：合理选择和配置无功补偿设备，降低配电网无功损耗，提高电力质量和效率。

•配电自动化：建设配电自动化系统，提高配电网运行的自动化水平和管理效率。

2.2 配电网运维方面在配电网运维方面，技术导则主要包括以下内容：•定期巡检：每年定期对配电设备和线路进行巡检，及时发现和处理潜在的故障和隐患。

•维护检修：对配电设备进行及时的维护和检修，延长设备寿命，确保设备的安全、可靠和高效。

•负荷分析：对配电网负荷进行科学分析、合理安排，避免电力过载和不平衡造成的损失和事故。

•现场管理：对配电现场进行规范的管理和操作，加强安全意识和操作技能培训。

•预防性维护：建立配电设备的台账和预防性维护制度，及时对设备进行保养和更换，保证设备长期稳定运行。

3. 技术导则实施效果自配电网技术导则实施以来，国网公司配电网建设和运维工作得到了极大的改善和提升。

具体来讲，主要有以下几个方面：•配电网设备运行的可靠性和安全性得到了大幅提升，电力供应的稳定性和可靠性得到了极大的保障。

深圳市城市中低压配电网规划设计及供电技术导则深圳供电局企业标准 Q/3SG—1.03.02—2001深圳市城市中低压配电网规划设计及供电技术导则2001—09—30 发布 2001—10—01 实施前言为规范深圳城市中低压配电网及用户供电系统的规划设计、建设改造及运行工作，规范用户电能计量方式，制定本标准。

本标准规定了深圳城市中低压配电网的划分、规划设计原则及深圳城市中压配电网、低压配电网的结线方式；规定了用户供电方式与技术要求；规定了电能计量方式；规定了实施配网自动化的原则。

本标准的制定参照了有关的国家标准及行业规范，并考虑了深圳城市中低压配电网的现状及发展方向。

本标准由深圳供电局生技部门归口。

本标准主要起草单位：深圳供电局规划分部、深圳供电局计量测试所、深圳供电局生技工作组。

本标准由深圳供电局规划分部负责解释。

目录1. 范围 (1)2. 引用标准及规范 (1)3. 总则 (2)4. 一般技术要求 (2)5. 中低压配电网结线 (5)6. 用户供电 (7)7. 用户电能计量方式 (11)8. 配网自动化原则- (11)附录A：本标准用词说明 (13)附图1：城市中压配电结线方式图 (14)附图2：各类用户高压供电方式示意图 (16)附图3：含居民用电的综合型低压配电系统分类计量设计示意图 (17)1. 范围1.1本标准适用于深圳城市中低压配电网及用户供电系统的规划设计、建设改造及运行工作。

1.2根据深圳城市发展规划，特区内的福田、罗湖为市级中心；南山区、盐田区，以及特区外宝安区的新安镇、西乡镇，龙岗区的龙岗镇（龙岗中心城）为次级中心。

本标准所指的城市中低压配电网即为与上述区域相对应的由深圳供电局运行维护及与其联网的中压（10kV）、低压（380/220V）配电网；本标准所指的用户为在上述区域内由深圳供电局通过中压或低压配电网供电的用户。

2. 引用标准及规范下列标准的条文通过在本标准中的引用而构成本技术导则的条文。

第一部分1 适用范围本部分技术导则适用于年售电量超过一百亿千瓦时的地区的配电网建设与改造.2 建设改造的基本技术原则2.1通过对城市配电网的建设和改造，力争对用户的供电可靠率达到99.96%,电压合格率达到98.5%，配网线损小于5%. 2.2中压配电网应依据高压变电站的分布和参照城市行政区、县，分为若干相对独立的分区配电网。

分区配电网应有明确的供电范围，一般不应交错重叠.2.3中压配电网应有较高的供电可靠性，其准则是：（1）当任何一个变电站10千伏开关柜计划检修停运时仍能保持向用户继续供电。

对于重要负荷采用双电源供电，当主供电源中断时，可经自动或手动操作即时转电，对于非重要负荷，事故停运时通过操作能保持向用户继续供电（操作时间不大于 2.5小时），不过负荷，不限电；（2）新用户工程按计划接入电网不致于使全线用户停电。

2.4中压配电网的主干线应形成环形网络，开环运行，以便在计划检修或事故情况下能够转供部分负荷，缩小停电范围。

2.5中压配电网应具有一定备用容量，一般应有三分之一裕度，当负荷转移时不致于使配电网的各元件过载。

2.6中压配电网应有较强的适应性，新建的主干线、开闭所和配电站的土建均应按10年到20年发展需要的规模一次建成。

2.7为提高高压变电站10千伏馈电线的利用率，应尽量减少以专用线路向用户供电，新用户报装配电变压器容量未达到7000千伏安者，一般不提供专线。

有些重要用户虽然容量未达到7000千伏安，但可以两个或两个以上重要用户共同接入同一线路，此线路不再接其他公用负荷。

2.8城市道路网是城市配电网建设的依托，每条道路至少应留一条线路路径。

城市主、次干道均应留有电缆敷设位臵，有些干道还应留有电缆隧道或排管位臵。

道路交叉处可按规划线路数敷设足够数量的电缆管。

2.9中压配电线路供电半径，市区及县城一般控制在3千米以内，近郊地区控制在5千米以内。

2.10 扩大中压配电网的覆盖范围，控制低压配电网供电半径.配电变压器宜采用多布点、小容量。

福建城市中低压配电网建设改造技术导则(2008年版)前言城市中低压配电网是电力系统的重要组成部分,是城市建设的重要基础设施,为建设安全,经济,可靠的城市配电网,满足经济发展的供电需求,进一步明确配网的发展目标和网架结构,提升城市配电网装备水平,省公司组织省内配电有关专业人员,在2007年开展的配网专项规划成果的基础上,根据《国网公司城市电力网规划设计导则》(国家电网科〔2006〕1202号)等有关内容,征求各基层单位意见,补充完善了城市配电网规划分区,目标网架接线模式分析,规范术语,供电方案的主要技术原则等内容,经充分讨论完成《福建城市中低压配电网建设改造技术导则(2008年版)》的定稿工作.本导则执行国家和行业相关法律,法规,规程和规范,适用于全省城市配电网的建设造工作,是各地市供电单位制订本地区配电网规划技术细则的依据.本导则附录A,附录B为规范性附录.本导则由福建省电力有限公司标准化委员会批准.本标准由福建省电力公司营销部部提出并归口.本标准审定: 陈卫中本标准审核: 刘文彬,刘升,李学永,熊益红本标准起草人员:戴新文,陈世楼,陈石川,姚亮,陈宇飞,郑旭涛,何锋,林秋金,苏雪源,李建新,黄维宪等目录1 范围本标准规定了福建省城市10kV及以下中低压配电网的规划,设计,建设和改造应遵循的主要技术原则及设计要求.本标准适用于福建省电力有限公司各直管供电单位的所有城市中低压配电网的规划,设计,建设,改造与生产工作.福建省内的其它电力公司等供电单位的城市中低压配电网可参照执行.2 规范性引用文件下列文件中的条款通过本导则的引用而成为本导则的条款.凡是不注日期的引用文件,其最新版本适用于本导则.Q/GWD 156-2006 城市电力网规划设计导则GB 12325 电能质量供电电压允许偏差GB 50045 高层民用建筑设计防火规范GB 50293 城市电力规划规范GB 50052 供配电系统设计规范GB 50053 10kV及以下变电所设计规范GB 50054 低压配电设计规范GB 50217 电力工程电缆设计规范GB 3096 城市区域环境噪声标准GB 16926-1997 交流高压负荷开关-熔断器组合电器GB/T 6451-1995 三相油浸式电力变压器技术参数和要求GB/T 10228-1997 干式变压器技术参数和要求GB 50227 并联电容器装置设计规范GB 12326 电能质量电压波动和闪变GB/T 14549-93 电能质量公用电网谐波GB/T 15543-1995 电能质量三相电压允许不平衡度GB/T 15945-1995 电能质量电力系统频率允许偏差GB/T 17466-1998 电力变压器选用导则DL/T 城市中低压配电网改造技术导则DL/T 621-1997 交流电气装置的接地DL/T 5056-1996 变电站总布置设计技术规程DL/T 448-2000 电能计量装置技术管理规程DL/T 780-2001 配电系统中性点接地电阻器DL/T 5221-2005 城市电力电缆线路设计技术规定DL/T 5222-2005 导体和电器选择设计技术规定DL/T 814-2002 配电自动化及管理系统功能规范DL/T 645-1997 多功能电能表通信规约DL/T 1040-2007 电网运行准则3 名词术语3.1 供电区分类按组团的中期负荷密度和负荷重要程度划分供电区类别,分为A,B,C,D四个供电区.A类供电区:中期负荷密度大于12MW/km2以上的区域;B类供电区:中期负荷密度介于6MW～12MW/km2的区域;C类供电区:中期负荷密度低于6MW/km2以下的区域;D类供电区:特指省市人民政府,重要保供电用户,特殊用户,国家AAAA以上的旅游景区.3.2配电设备分类3.2.1开闭所能实现10kV 电能开闭和负荷再分配,具备2路进线,6 路及以上出线,高压母线采用单母分段结构,所内可设配电变压器向就地用户供电,一般按户内方式建设.3.2.2 配电站站内有10kV 穿越功率,根据需要可配置1～5 路分支出线的户内10kV配电设施,且站内设有配电变压器及低压配电设备向用户供电.3.2.3 环网站采用环网供电结线方式,具备3～5 路进出线的10kV 户内外配电设施,站内有穿越功率,不设配电变压器.3.2.4 配电室作为10kV 户内终端配电点,室内无穿越功率,设置配电变压器向就地到户供电.3.2.5 箱式变是指10kV 开关,配电变压器,低压出线开关,计量等共同安装于一个封闭箱体内的户外配电设施;根据不同结构形式分为美式箱变(10kV 开关,配电变压器为一体化)和欧式箱变(10kV 开关,配电变压器为组装式).根据环网功能分为环网和终端两种箱式变,环网箱式变等同于配电站,终端箱式变等同于配电室.3.2.6 电缆分接箱可实现10kV 电缆线路的负荷分配,但不能实现电能开闭的户外箱式配电设施.4 总则4.1 本导则是全省电力系统城市中低压配电网建设改造中应遵循的基本技术原则和技术要求,各地市供电部门可根据本导则并结合相关的标准,规程和配电网规范化,台区标准化的规定,具体制定本地市中低压配电网建设改造实施细则.4.2 各单位应根据不同城市规划的定位,经济发展水平,负荷性质和负荷密度等条件划分供电区.不同类别的供电区应采用与其相适应的建设标准.4.3 城市中低压配电网是城市重要基础设施,应纳入城市规划,服务地方经济建设,并适度超前.各地市供电部门应与当地规划,建设部门密切配合,统一安排供电设施用地,并取得他们充分的理解和支持.4.4 城市中低压配电网改造应与高压电力网的规划和建设相结合,与市政建设相结合,与业扩报装相结合,与营销服务相结合,与配网大修工程相结合.4.5城市中低压配电网设备的选型应执行国家有关技术经济政策,选用运行安全可靠,技术先进,经济合理,维护方便(少维或免维护),操作简单,环保节能的设备,设备应尽量统一,简化型号,做到标准化,规范化,尽量避免在一个网络中一种设备多种型号混用.所选用配电设备应用有良好运行经验的产品,禁止使用国家明令淘汰及运行故障多,安全可靠性差的产品.4.5.1 A,D类供电区配电设备应优先选用长寿命,免维护,运行可靠的国际知名品牌.4.5.2 B类供电区配电设备应优先选用长寿命,少维护的国内知名品牌.4.6 积极采用适合国情的新技术,新设备,中压配电设备应向绝缘化,无油化,紧凑型及智能型发展,并具备实现配电自动化的功能,满足配电自动化发展的需要.4.7中低压配电设备应选用经国家认定的质量监督机构进行型式试验(合格),并通过省级以上行业管理部门鉴定的产品.4.8 配电网中使用的设备应采用动态质量评价体系对设备进行动态跟踪考核,考核结果应作为设备选型的重要依据.5 目标5.1城市中低压配电网建设与改造应以优化电网结构,提高系统的供电能力和供电质量,节能降损为目标.5.2 供电可靠性5.2.1提高供电可靠性的要求:供电可靠性是指电网设备停运时,对用户连续供电的可靠程度,应满足两个目标的规定,一是电网供电安全准则;二是满足用户用电的程度.5.2.2网络结构必须满足"N–1"安全准则.高压变电站失去任何一回进线或一组降压变压器时,必须保证向下一级配电网供电.当任何一个变电站中压配电柜(不含专用柜)因故停运时,通过倒闸操作,继续向用户供电.中压配电网中一条架空线,或一条电缆,或配电室中一台配电变压器发生故障停运时,允许短时中断供电,经操作后恢复非故障段的供电.5.2.3满足用户用电的程度电网故障造成用户停电时,允许停电的容量和恢复供电的目标是:A,两回路供电的用户,失去一回路后,应不停电.B,三回路供电的用户,失去一回路后,应不停电, 再失去一回路后,应满足50~70%用电.C,一回路和多回路供电的用户,电源全停时,恢复供电的时间为一回路故障处理的时间;D,开环网路中的用户,环网故障时需通过电网操作恢复供电的时间为操作所需的时间.5.3完善电能质量,正常用户的供电电压质量应满足:10kV及以下三相供电电压允许偏差为额定电压的±7%;220V单相供电电压允许偏差为额定电压的+7%与-10%之间.5.4 配电网改造应按照各供电区域的不同指标有针对性安排,不同供电分区域配电规划目标值应体现差异性,以提高投资经济性.各供电区域配电目标值见表1.表1 各供电区域配电目标值供电区域指标类别ABD负荷密度(MW/km2) 126~126供电可靠率(%) 99.9699.9099.899.99电压合格率(%) 99.69693.510010kV综合线损率(%) 44.55.510kV供电半径(km) 2.54.0低压供电半径(km) 0.150.250.50.4N-1比例(%)857050100绝缘化率(%)10010050100电缆化(%)8050开关无油化率(%) 1001001006 中低压配电网结构及要求6.1城市中压配电网应根据变电站布点,负荷密度和城市规划小区或功能区划分,分成若干相对独立的分区配电网,有明确供电范围,不交叉重叠.根据分区负荷预测和负荷转供能力的需要,确定中压线路容量和网架结构.每个分区至少应有两个以上电源供电,重要的应有两个变电站供电.分区的划分要随着新的变电站的投入和负荷密度的增长而进行调整.6.2城市中压配电网应在建设和改造的基础上增加配电网的供电能力,适应负荷增长的需要和改善配电网的供电质量.6.3城市中压配电网络应有较强的适应性和供电能力,主干线截面应按长远规划一次选定;在不能满足负荷发展需要时,可增加新的中压供电馈线或建设新的变电站,并为新的变电站划分新的供电分区;新建的开关站,配电站的规模应按远期规划要求设计,土建工程一次建成,电气设备分步建设.6.4中压配电网应有一定的容量裕度及设置必要的联络点,相邻变电站或同一变电站不同母线的相邻线路之间应装设联络开关,以利于负荷转移.配电网改造后,应能实现线路非检修(故障)段的负荷转移,进而实现任一中压馈线柜因故停运时转移全部负荷的目标,并争取实现当变电站的一段母线因故停运时能转移全部负荷的目标.6.5配电网的建设在设备选型等方面应考虑配电自动化的需要,在中压配电网建设的同时应考虑进行通讯通道的建设,合理利用电缆隧道,电缆沟,电缆排管及架空线路的路由资源.6.6主干线的正常运行方式最大负荷电流控制在以下数值,当超过时应考虑采取增加线路来分割负荷.6.6.1单环网接线的馈线:最大安全运行电流的50%;6.6.2辐射型接线的馈线:最大安全运行电流的70%;6.7 馈线分段原则:每条主干线均应装设分段开关进行分段,按供电范围和负荷分布宜分为3至4段,每段配变容量控制在2000kV A以下或配变户数5至6个左右,A,B供电区线路0.5～1km左右装设分段开关,C供电区线路2km左右装设分段开关.电缆线路主干的连接采用开闭所或环网站作为节点,严禁采用将分支箱串接在主干线上.6.8 10kV线路分支线超过1km或后端负荷超过1500kV A的应在分支线装设断路器或负荷开关,其它分支线可装设刀闸或跌落开关.6.9中压配电网短路电流一般应限定在16kA及以下,最大不应超过20kA,其具体限定值应与使用设备的制造水平相适应.6.10无功电力应分层分区,就地平衡.无功补偿应根据就地平衡和便于调整电压的原则进行配置,可采用分散和集中补偿相结合的方式,无功补偿装置应能实现自动投切.补偿原则为:6. 10.1低功率因数的配电站(室),箱式变压器和杆上变压器应在低压侧集中安装可自动投切的电容补偿,变压器低压侧按照配变容量的20%~30%安装.6. 10.2供电线路长,功率因数低的郊区10kV线路应安装柱上高压电容补偿,线路按照配变总容量的7%~10%安装或经计算确定.6. 10.3有条件的应在低压配电线路安装低压线路集中补偿装置.6. 10.4配电变压器无功补偿控制装置应以电压为约束条件,根据无功功率(或无功电流)进行分组自动投切,无投切振荡,无补偿呆区,防止在低谷负荷时向系统倒送无功.6.11中性点接地方式6.11.1由10kV架空线路构成的系统,当单相接地故障电容电流不超过10A时,应采用不接地方式;当超过上述数值且要求在接地故障条件下继续运行时,应采用消弧线圈接地方式.6.11.2由10kV电缆线路构成的系统,当单相接地故障电容电流应不超过30A时,应采用不接地方式;当超过上述数值且要求在接地故障条件下继续运行时,应采用消弧线圈接地方式或小电阻接地系统.6.12为了缩短配电线路发生故障后寻找故障区段的时间,在尚未实现自动化的线路(含电缆线路)宜装设故障指示器.6.13防雷和接地6.13.1低压中性点接地方式低压供电系统宜采用TN-C接地型式,也可采用TT接地型式.低压线路主干线的末端和各分支线的末端,零线应重复接地.低压接户线在入户支架处,零线也应重复接地.6.13.2 配电网的防雷6.13.2.1 10kV及以下的配电系统中主要采用金属氧化物避雷器作为防雷措施,多雷区应增加防雷措施.低压架空配电线路,宜在变压器安装一组低压避雷器.6.13.2.2 10kV柱上开关设备应装设金属氧化物避雷器,常开联络开关的两侧均应装设避雷器.6.13.2.3 10kV由架空引接电缆的终端杆,应装设金属氧化物作为保护.6.13.2.4 变压器外壳,低压侧中性点,避雷器(有装设时)的接地端必须连在一起,通过接地引下线接地,接地电阻符合要求.6.13.3 配电设备防雷6.13.3.1 架空绝缘导线应有防止雷击断线的措施,做好装设避雷器的常规防雷措施,采用防弧金具和放电嵌位柱式复合绝缘子等先进适用性技术.6.13.3.2 应选用氧化锌避雷器,避雷器接地电阻应符合设计规程要求.6.14 为了提高福建配电网的抗灾能力,合理有效利用资金,新建配电工程应结合当地的运行经验实施差异化设计,闽西北地区应考虑抗冰能力,沿海地区应考虑抗台能力,地势低洼的容易内涝的地区应考虑防洪排涝能力.7 中压架空配电网7.1配电架空线路通道规划应选择在地质情况稳定,不易遭受雷击及台风袭击的地方,城市主要道路应有不少于一回的线路走廊,配电架空线路通道应争取纳入当地的市政规划.7.2 为提高供电可靠性,有条件的地区中压架空配电线路宜设置联络,满足"N-1"准则.主要架空线路接线模式特点分析如表2.表2 主要架空接线模式特点分析①单辐射②双辐射③两分段两联络可靠性故障影响范围较大,供电可靠性较差.主干线路单一故障用户不停电通过合理分段使得每条线路的故障范围缩小,提高了供电可靠性.过渡空间可向单联络,多联络过渡可由辐射式而来,且可以方便的向两分段两联络过渡可由辐射式,手拉手过渡而来,并可以向三分段三联络过渡适用场合城市非重要负荷和郊区季节性用户.对供电可靠性有一定要求且不采用电缆供电的区域大部分负荷密度较高的地区,如工业区和主要采用架空线路供电的区域其它特点比较经济,投资小,新增负荷也比较方便接线清晰,运行比较灵活.可作为其它接线模式的有效补充线路的平均利用率有所提高,线路故障范围缩小,可以过渡到更多的联络点①单辐射,接线方式见图1.图1 单辐射接线方式②单联络,接线方式见图2.图2 单联络接线方式③两分段两联络,接线方式见图3.图3 两分段两联络接线方式表3 各供电区适宜的架空线路接线模式分区现状接线模式适宜的接线模式A以多联络为主(主要是两联络和三联络)采用两分段两联络,单联络的接线模式B主要是两联络和单联络采用少量的两分段两联络的接线模式和单联络的接线模式C主要是单联络和少部分单辐射为主采用单联络的接线模式D主要是单联络为主,部分景观区域仍有单辐射线路无7.3中压架空配电线路导线截面选择应规格化,推荐使用50,95,150,240 mm2等导线截面;主干线的通流量应与变电站,开关站出线,开关柜的载流量相匹配;A,B类供电区主干线截面采用240mm2,C类供电区主干线截面不小于120mm2,分支线截面不宜小于95mm2,D类供电区导线截面可根据需要选择.7.4新建线路应使用绝缘导线,并在适当的位置装设接地线夹,变电站出线2km线路必须全绝缘化.对在运的裸导线线路应结合改造逐步更换改造为绝缘导线,对存在线树矛盾等隐患的裸导线线段应优先安排绝缘化改造.绝缘导线线路应配套采取防止雷击断线的措施,绝缘水平按15kV考虑.在易遭雷击或大档距跨越的局部线路可采用钢芯铝绞线,当采用钢芯铝绞线时,绝缘子绝缘水平按20kV考虑. 7.5 A,B类供电区宜采用15米杆塔,跨越城市道路等地方可采用铁塔,钢管杆或其他塔型,市区杆塔一般按不使用拉线进行设计;C,D类供电区杆塔不宜低于12米.7.6 架空线路设计风速标准应按福建省发布的等风速线执行,开阔地带的架空线路耐张段不应超过500米,连续3～5基直线杆应设一基防风杆,风口和微地形的杆塔设计时,风速应在当地标准的基础上增加20%.7.7 绝缘子的爬电比距应根据福建省的污秽分布图选用,直线杆应选择PS-15,S-185等外胶装式绝缘子.7.8 连接金具应优先采用能够控制安装工艺,过渡电阻小的节能型楔型线夹或压接型线夹.7.9 架空线路的设计(线间距离,排列方式等),施工(杆上配电设备的安装)要为实施配电网的不停电作业创造条件.7.10中压配电线路相序排列遵循一定的原则,各单位应制定相关规定予以体现.7.11分段,联络用的柱上开关应采用体积小,防尘防潮性能好,具有防止涌流误动的负荷开关或断路器,采用断路器时开断容量满足短路电流要求,长线路末段及主要分支线路可采用重合器保护.7.12 柱上变压器不宜直接与主干线连接.7.13变压器应采用免维护的S11及以上节能型变压器,逐步推广非晶合金变压器和单相变压器,淘汰S7及以下高耗能变压器;接线组别一般采用D,yn-11.7.14柱上变压器应靠近负荷点或负荷中心,三相变压器容量不应超过400kV A,柱上变压器台架及低压出线宜按最终容量一次建成.不敷需要时,应采用增设变压器的方式分割原有配变负荷.为提高变压器的利用率和经济运行水平,新装变压器的负载率不宜低于40%.7.15 公用变压器应装设配变监测终端,有条件的地区可加装综合配电箱,对配变进行监控,补偿,保护.7.16 户外跌落式熔断器采用额定电流100A,熔丝,熔管带灭弧能力的产品,变电站出口2.5km内最大开断能力应不小于12kA.7.18架空线路的设计(横担长度,排列方式等),施工(杆上配电设备的安装)要为实施配电网的不停电作业创造条件.原则上,应选择直线杆塔作为新装用户分界或分支线的电源T接点;配变台架杆和没有中低压同杆架设的终端杆,转角杆和用户分界杆可作为分支线的电源T接点,但不宜作为新装用户的分界杆;装设有分段刀闸和柱上开关的电杆不宜作为新装用户分界和分支线的电源T接点.新的电源T 接点应尽量选择在绝缘斗臂车可就位的杆塔;若有同杆多回架设的线路,电源T接点应选择在靠道路侧的回路馈线.8 中压电缆配电网8.1中压配电线路在下列情况之一宜采用电力电缆.8.1.1依据城市规划,城市中心繁华地区,重要交通广场及市政有特殊要求的地区;8.1.2街道狭窄,架空(包括绝缘导线)线路走廊在技术上难以达到要求的地段;8.1.3变电站,开关站(开闭所)10kV线路集中出线段;8.1.4负荷密度比较大的地区,架空线输送容量无法满足要求的地段;8.1.5经技术经济比较采用电缆比较合适的地段;8.1.6配电网络结构完善,发展需要建设的电缆线路;8.1.7市区利用现有的电缆管沟新建和改建线路;8.1.8市区道路拓宽改造,市政建设主动承担土建工程费用的电缆线路;8.1.9 沿海地区易受热带风暴侵袭的城市的重要供电区域;8.1.10 D类供电区.8.2 电缆网络的接线方式选择应结合区域的负荷水平进行,并充分考虑线路接线模式的过渡,依据负荷发展的不同阶段选择适合的接线方式.主要电缆接线模式特点分析如表4.表4 主要电缆接线模式特点分析①以环网柜为组网单元的单环网②不同母线接开闭所或开闭所供电模式③主备馈线④双环网环网单元设计环网单元典型设计,接线灵活,适合成片开发区开闭所典型设计,便于规划部门预留站址走廊既可由环网柜组网也可由开闭所组网,或者混合组网环网单元典型设计,接线灵活,适合成片开发区可靠性主干线路单一故障用户不停电进户线长造成可靠性降低,但可以方便的向用户提供双电源主供线路故障均可由备用线路供电每个用户都能实现不同方向的双电源过渡空间可由辐射式过渡而来,且可以方便的向主备馈线及双环网过渡可由单辐射或双回直供向进线回数更多的形式过渡可由辐射式,手拉手过渡而来,且可以方便的向"N-1"中N值更大的形式过渡由单环网等过渡而来适用场合成片开发,资金能一次到位分期建设,高层建筑适应各种形式负荷增长供电可靠性要求很高其它特点可作为其它接线模式的有效补充可向小用户提供多回专线,适合高层建筑容易形成分区分片供电,便于运行维护倒闸操作较繁倒闸操作较繁锁①不同母线出线的环式接线模式(电缆),接线方式见图4.图4 不同母线出线的环式接线方式②两个变电站经开闭所向用户供电,接线方式见图5.图5 不同变电站经开闭所向用户供电的接线方式③主备馈线(1)两供一备接线模式(电缆),接线方式见图6.图6 两供一备接线方式(2) 三供一备接线模式(电缆),接线方式见图7.图7 三供一备接线方式④双环网接线模式,接线方式见图8.图8 双环网接线方式表5 各供电区适宜的电缆接线模式分区现状接线模式适宜的电缆接线模式A以采用环网柜设备形成的多联络(主要是两联络和三联络)和开闭所接线为主采用双环网,单环网,"N供一备"和开闭所接线B以采用环网柜设备形成的两联络和单联络和开闭所接线为主采用双环网,单环网和开闭所接线C以采用环网柜设备形成的单联络,单辐射和开闭所接线为主采用单环网和开闭所接线D。

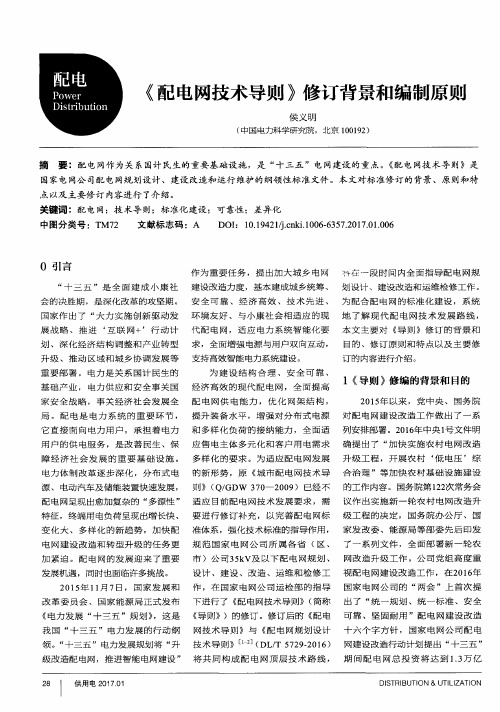

目次前言................................................................................................................................................................... I I1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 总则 (3)5 一般技术原则 (4)6 35kV配电网设备 (12)7 10kV配电网设备 (13)8 低压配电网设备 (19)9 配电网继电保护和自动装置、配电自动化及信息化 (20)10 电力用户接入 (22)11 分布式电源接入 (24)12 电动汽车充换电设施接入 (25)附录A（规范性附录）供电区域划分 (27)附录B（规范性附录）35kV配电网典型接线方式 (28)附录C（规范性附录）10kV架空网典型接线方式 (31)附录D（规范性附录）10kV电缆网典型接线方式 (32)编制说明 (34)I前言为规范国家电网公司所属各省（区、市）公司35kV及以下配电网规划、设计、建设、改造、运维和检修工作，制定本标准。
