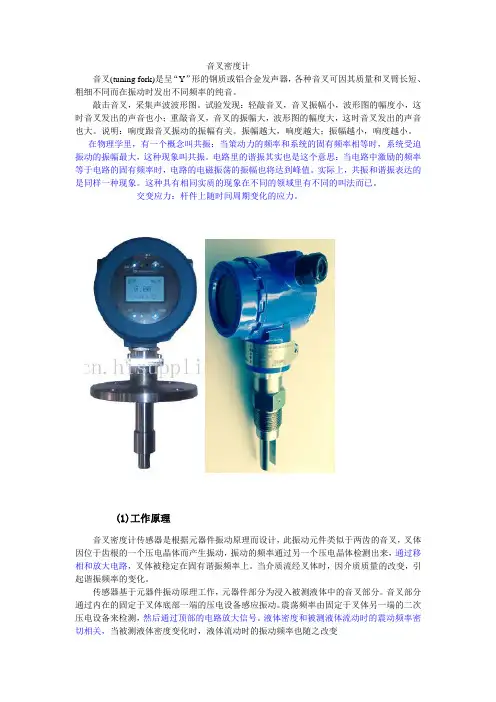

音叉液体密度测量法原理为，被测液体在音叉附近振动时，会改变音叉的固有频率，根据固有频率的变化而确定被测液体的密度。

有两种常用的方法。

一种将音叉置于被测液体，另一种是音叉安装到管道用于测量。

音叉液体密度传感器通常由几部分组成，例如激励电路、拾振电路、音叉体、永磁体等组成。

嘉可仪表在线密度／浓度计，是使用声波频率信号源对金属音叉进行激励，并使音叉处于中心频率下自由振动，此频率与接触液体的密度有着相联对应关系，因而通过对频率的分析可测量液体的密度，再进行温补可消除系统的温漂；而浓度则根据对应液体密度和浓度的关系式可计算出25℃温度下的浓度值。

嘉可仪表JK型智能在线密度／浓度计智能在线密度和浓度仪表需要固而可靠的直插型仪表，能够提供完全一体化的"即插即用，免维护"式密度测量。

嘉可仪表JK系列音叉密度计，它可以测量高粘度液体，能够工作的温度范围为-50至120℃，受环境影响小。

它可以对管道、旁路和储罐进行连续实时测量，采用独特的在线设计。

嘉可仪表生产的JK型音叉密度计精度为0.002g/cc，可用于石油化工、选矿、食品加工等行业。

音叉式密度计适用于小口径的内部液体密度检测。

音叉传感器具有测量精度高、实时在线、可实现数字连续测量等特点。

该传感器音叉材质高，结构复杂，加工难度大，音叉的形状和尺寸对效果影响大。

DMF-1-CR 插入式密度计第一部分 介绍 (3)1.DMF-1-CR介绍 (3)2.适用范围 (3)3. 工作原理 (3)4. 特点 (4)5.技术参数 (4)第二部分 机械安装 (5)1.概述 (5)2.流速的计算 (5)3.安装定位 (5)3.1概述 (5)3.2典型安装方式示意图 (6)3.3试用转 (8)第三部分 电气安装 (8)1.介绍 (8)第四部分 注意事项 (9)第五部分密度计操作说明 (10)第六部分 仪表选型指南 (13)第一部分 介绍1.DMF-1-CR介绍DMF-1-CR插入式密度计采用插入式安装，广泛适用于管路，开阔的罐体容器和封闭的罐体容器中的介质密度检测。

流体密度直接取决于传感器插入介质中音叉收到的振动频率。

传感器内置温度传感器为其提供温度补偿。

2.适用范围DMF-1-CR插入式密度计可实时在线的进行密度检测。

它可以运用于以密度为基本参数产品的过程控制或者以固体百分比或浓度百分比为参照质量控制中。

典型行业包括，石油化工行业，酿酒业，食品行业，制药行业和矿物加工（如粘土，碳酸盐、硅酸盐等），具体应用于以上行业中的多产品管道中的界面检测，搅拌混合物的密度检测，反应釜终点监测，离析器界面检测。

3. 工作原理传感器基于元器件振动原理工作，元器件部分为浸入被测液体中的音叉部分。

音叉部分通过内在的固定于叉体底部一端的压电设备感应振动。

震荡频率由固定于叉体另一端的二次压电设备来检测，然后通过顶部的电路放大信号。

液体密度和被测液体流动时的震动频率密切相关，当被测液体密度变化时，液体流动时的振动频率也随之改变。

通过以下方程，被测液体的密度可以被精确的计算出来。

D= K0+K1T+K2T2D=未校准的被测介质密度(kg/m3)T=振动频率(μs).K0、K1、K2=常量在密度检测过程中，DMF-1-CR插入式密度计可以自动补偿温度对被测介质密度（D）的影响，压力对密度没有显著的影响。

谐振式音叉在线密度计工作原理音叉密度计是安装在管道上、敞开或密闭储罐中，可连续、实用于以密度做为产品首要控制参数的过时在线测量流体密度的传感器，程控制，或用于固体百分比或浓度百分比等其他质量控制参数的指示器。

工作原理音叉密度计使用振动式原理测量密度。

发生叉体振动的液体的密度改变了仪表的共振频率。

通过监视共振频率并进行众所周知的转换， H27892型可以提供高精度的在线密度测量。

传感器根据振动原理而设计，此振动元件类似于两齿的音叉，叉体因位于齿根的一个压电晶体而产生振动，振动的频率通过另一个压电晶体检测出来，通过移相和放大电路，叉体被稳定在自然谐振频率上。

通过监视共振频率并进行众所周知的转换，H27892型可以提供高精度的在线密度测量。

当液体流经叉体时，振动发生改变，引起谐振频率变化，从而通过电子处理单元计算出准确的密度值。

振动频率与密度的关系为：ρ =K 0+ K1 T+K 2T式中，ρ - 液体密度T - 传感器输出的振动周期K0,K1,K2 - 传感器的常数，在出厂时标定探头在不同介质中的振动频率例如：在空气中振动，频率约 1000 Hz在油中振动，频率约 700 Hz在水中振动，频率约 600 Hz介质的密度决定了振动的频率.2密度标定密度计变送器可精确检测时间周期测得的时间周期通过仪表标定系数转换为密度读数产品特点音叉密度计是一种不需要现场标定的高精度工厂标定仪表。

所有出厂标定均可通过认证的实验室溯源到英国国家标准。

有关仪表的液体和材料兼容性的信息，请参见第 7 页液体和材料兼容性。

高级电子部件型带有高级电子部件的具有基于微处理器的组态电子模块，该模块将全部信号调节、计算和诊断设施置于变送器内部。

远程电子部件无需进行信号处理。

该仪表可以测量在线密度和温度，使用 API 表或矩阵参考以及癆PI、癇rix、固体百分比、浓度百分比、质量百分比、体积百分比和比重等参数计算标准密度（甚至还有用户定义的二次方程计算）。

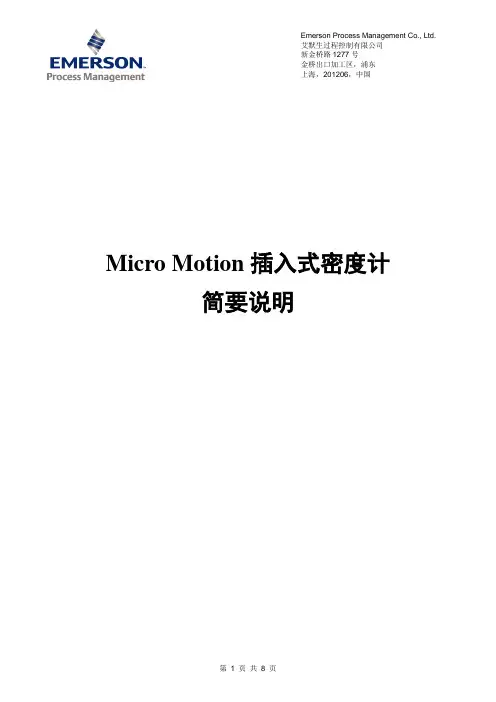

上海，201206，中国Micro Motion插入式密度计简要说明上海，201206，中国适用范围：7826/8插入式密度计是安装在管道上、敞开或密闭储罐中，可连续、实时在线测量流体密度的传感器，用于以密度做为最终产品首要控制参数的过程控制，或用于固体百分比或浓度百分比等其他质量控制参数的指示器。

材质选择：对于316L、Hastelloy C22、304、Titanium等材质在应用于腐蚀性介质时，可以参考Micro Motion的腐蚀指南做为选型依据；其他材质，如Hastelloy B2、Monel400，在选用前请咨询工厂。

密度计的PTFE衬层的作用是减少被测介质的粘附，不是用于防腐蚀的目的，在用于腐蚀性介质时仍基于音叉本体材质考虑。

颗粒限制：在测量含有颗粒的液体时，要注意颗粒的直径与百分比含量，具体数据见下表。

上海，201206，中国安装方式：根据安装位置及介质条件，主要有以下三种安装方式。

1、根据管道尺寸及介质的流速、粘度等选择安装方式。

(1)：当主管道流速大于1.5m/s 且无结蜡现象产生时，可用于粘度不大于250cP 的场合。

(2)：如被测介质是浆液参见脱硫安装要求。

(3)：当管道流速大于3m/s 时，参照下表确定音叉的位置。

上海，201206，中国2、安装方式示意图（1）自由安装(以7826为例)（2）T型套管安装(以7826为例)上海，201206，中国（3）流通室安装3、安装注意事项(1)音叉位置注意，在任何安装形式下，音叉在液体中都应该处于垂直位置，以避免杂质沉降以及气体积聚对测量的影响。

上海，201206，中国(2)保温措施在密度计本体及安装位置出现热交换以及温度梯度变化都将影响密度测量的准确度，为了获得期望的测量精度，密度计以及相邻的管道要采取良好的隔热措施。

必要时，可以选择weldlot安装形式，以减少热交换。

这种安装形式仅用于4”以上管线。

(3)安装位置选择流态分布稳定的位置安装密度计，避免安装在阀门、弯头及节流元件等对流体产生扰动的位置，以获得期望的测量精度。

音叉密度计的介绍：

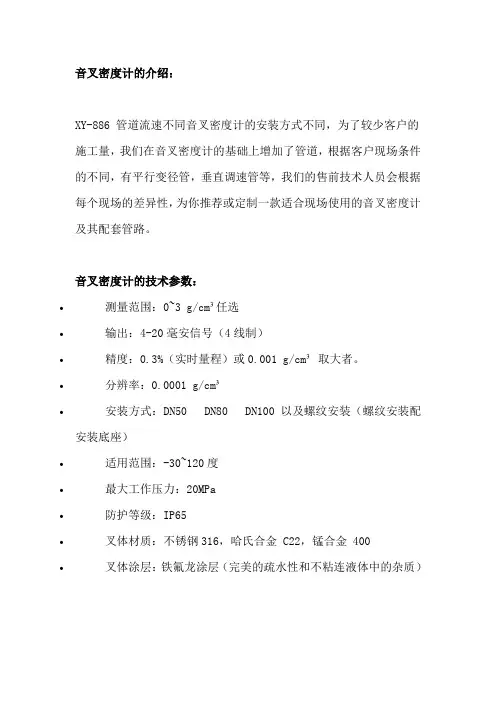

XY-886 管道流速不同音叉密度计的安装方式不同，为了较少客户的施工量，我们在音叉密度计的基础上增加了管道，根据客户现场条件的不同，有平行变径管，垂直调速管等，我们的售前技术人员会根据每个现场的差异性，为你推荐或定制一款适合现场使用的音叉密度计及其配套管路。

音叉密度计的技术参数：
•测量范围：0~3 g/cm³任选
•输出：4-20毫安信号（4线制）
•精度：0.3%（实时量程）或0.001 g/cm³取大者。

•分辨率：0.0001 g/cm³
•安装方式：DN50 DN80 DN100 以及螺纹安装（螺纹安装配安装底座）
•适用范围：-30~120度
•最大工作压力：20MPa
•防护等级：IP65
•叉体材质：不锈钢316，哈氏合金 C22，锰合金 400
•叉体涂层：铁氟龙涂层（完美的疏水性和不粘连液体中的杂质）。

SONDEX FDI 音叉密度仪的原理及操作【摘要】目前生产测井技术在采油井已经普遍应用，其中流体识别尤其重要。

本文详细介绍了SONDEX公司生产的FDI音叉密度仪的仪器组成，仪器规格参数、测量原理及操作方法。

【关键词】生产测井音叉谐振流体密度刻度保养随着油田的持续开发，PLT生产测井在开发过程中得到了广泛的应用。

除了产量数据之外，识别油井流体，对于采油工程师或油藏工程师变得越来越重要。

流体识别除了持水率外，主要是流体密度测量。

目前使用的流体密度测量方法有放射性密度和压差密度。

FDI音叉密度仪是SONDEX公司生产的新型流体密度测量仪，测量精度高，稳定性好，可进行连续测量。

1 FDI仪器结构与参数FDI仪器主要由两部分组成，分别是电子线路部分与测量探头部分。

探头部分包括两个探头，分别是温度探头和音叉探头。

电子线路部分有3块PCB电路板。

通讯/电源电路板控制仪器内部电源供给，完成仪器通讯，采集数据；振荡器电路板通过一个压电晶体管来驱动并维持音叉的谐振，并产生两个输出信号：谐振频率与振动幅度；模拟电路板接受温度探头数据和振动幅度数据，并进行A/D转换。

具体各部分工作状况见图1。

图1？FDI仪器工作框图FDI仪器主要参数如下：外径：1-11/16”（42.86mm）长度：20.55”（521.97mm）质量：7.81lb（3.54Kg）耐温：150℃耐压：15000psi测量范围：0-1.25g/cc测量精度：±0.03g/cc分辨率：0.01g/cc响应时间：＜1 seconds2 音叉密度仪测量原理音叉密度传感器是由音叉体、固支体、压电晶体管和温度传感器组成的。

音叉是呈“Y”型的不锈钢发生器，其两臂对称，振动相反，中心杆处于振动的节点位置，静受力为零，不振动，因此固定在固支体上。

温度传感器贴装于固支体上，实时检测被测液体温度，用于补偿调谐叉体的弹性模量变化。

压电晶体管包括压电激励器和压电拾振器，均贴装在固支体上。

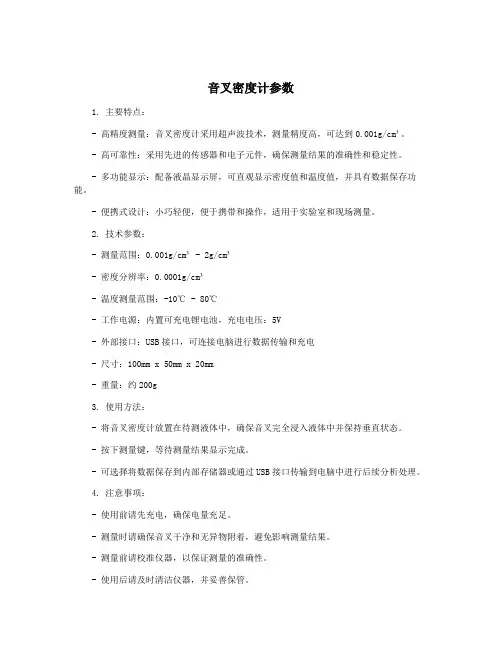

音叉密度计参数
