建筑电气施工技术说课稿

建筑电气施工技术说课稿一.课程性质与课程定位《建筑电气施工技术》课程是高职土木工程监理专业的一技术类专业基础课程，其主要任务是研究建筑电气施工技术的一般规律、建筑电气安装工程中的主要施工工艺及方法、建筑电气安装工程施工中的新技术、新材料、新设备、新工艺的发展和应用。

旨在培养高职学生对建筑现场施工的认识和操作能力，为日后从事相关职业打下坚实的基础，更好的组织、指导和管理建筑电气施工的实践工作。

土木工程监理专业面向工程监理公司、建筑施工企业、房地产公司和其他土木建筑企业，培养“懂技术、会施工、能管理”的生产一线技术人员和管理人员，施工技术是建筑人的核心能力。

《建筑电气施工技术》课程的学习的学习，对土木工程监理专业学生的职业能力培养和职业素养养成起着重要作用。

二.课程与先前、后续课程的关系本课程是以电工学、电子技术为基础的技术类课程。

该课程在土木工程专业中以《土木工程概论》、《建筑设备》、《建筑施工技术》、《建筑工程预算》、《计算机应用基础》为先前课程，以《建筑法规》、《建筑工程结算》后续课程的一门课程。

三.课程目标本课程建设的目标是：通过本课程的建设使学生能很好的掌握建筑电气施工技术方面的基本知识和技能，初步具有从事组织、指导和管理工程施工的能力，具有一定的分析、解决实际问题的能力，以及积极探索、勇于创新的精神。

充分体现专业知识学习和实践应用并重；设计与施工并重；传授知识与培养能力并重。

可分为知识目标、能力目标和素质目标。

1.知识目标掌握建筑电气安装工程的施工工艺原理、施工方法、技术手段、技术要求、质量标准等；2.能力目标具有发现和处理建筑电气工程施工中的一般性技术问题的初步能力；具备根据工程实际情况优选施工方案、施工方法以及组织施工的基本能力，管理建筑电气工程施工安全生产的基本能力；3.素质目标培养学生的职业道德、安全质量意识；培养学生吃苦耐劳和团结协作的精神，促使学生在专业领域不断探求新技术、新方法的动力。

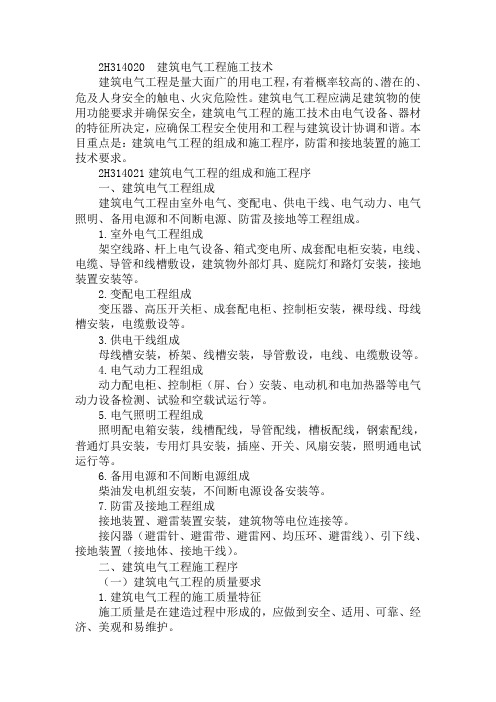

2H314020 建筑电气工程施工技术建筑电气工程是量大面广的用电工程，有着概率较高的、潜在的、危及人身安全的触电、火灾危险性。

建筑电气工程应满足建筑物的使用功能要求并确保安全，建筑电气工程的施工技术由电气设备、器材的特征所决定，应确保工程安全使用和工程与建筑设计协调和谐。

本目重点是：建筑电气工程的组成和施工程序，防雷和接地装置的施工技术要求。

2H314021建筑电气工程的组成和施工程序一、建筑电气工程组成建筑电气工程由室外电气、变配电、供电干线、电气动力、电气照明、备用电源和不间断电源、防雷及接地等工程组成。

1.室外电气工程组成架空线路、杆上电气设备、箱式变电所、成套配电柜安装，电线、电缆、导管和线槽敷设，建筑物外部灯具、庭院灯和路灯安装，接地装置安装等。

2.变配电工程组成变压器、高压开关柜、成套配电柜、控制柜安装，裸母线、母线槽安装，电缆敷设等。

3.供电干线组成母线槽安装，桥架、线槽安装，导管敷设，电线、电缆敷设等。

4.电气动力工程组成动力配电柜、控制柜（屏、台）安装、电动机和电加热器等电气动力设备检测、试验和空载试运行等。

5.电气照明工程组成照明配电箱安装，线槽配线，导管配线，槽板配线，钢索配线，普通灯具安装，专用灯具安装，插座、开关、风扇安装，照明通电试运行等。

6.备用电源和不间断电源组成柴油发电机组安装，不间断电源设备安装等。

7.防雷及接地工程组成接地装置、避雷装置安装，建筑物等电位连接等。

接闪器（避雷针、避雷带、避雷网、均压环、避雷线）、引下线、接地装置（接地体、接地干线）。

二、建筑电气工程施工程序（一）建筑电气工程的质量要求1.建筑电气工程的施工质量特征施工质量是在建造过程中形成的，应做到安全、适用、可靠、经济、美观和易维护。

2.主要的质量要求(1)在安装就位前要认真检查核对被安装的设备、器具和材料。

其规格、型号和性能，必须符合施工设计图纸的要求。

(2)设备、器具的安装位置符合设计图纸的布置要求。

建筑电气工程施工技术一、概述建筑电气工程施工技术是指在建筑项目中进行电气设备安装、线路敷设、电气系统调试等工作的施工技术。

建筑电气工程施工技术的质量直接关系到建筑项目的安全和可靠性，因此在建筑电气工程施工过程中需要严格按照相关规范和要求进行施工和监管。

二、工程前期准备1. 施工计划编制：在开始建筑电气工程施工前，施工单位需要制定详细的施工计划，包括工程进度计划、人员配备计划、材料采购计划等，确保施工工作有条不紊地进行。

2. 施工材料准备：根据工程设计要求和施工计划，提前采购所需的电缆、开关、插座、配电箱等电气材料，并对其进行验收和分类存放。

3. 施工人员培训：组织施工人员进行相关培训，了解电气设备的安装和调试流程，掌握相关安全操作规范，确保施工人员有足够的技能和知识进行施工作业。

三、施工技术要点1. 电缆敷设：在进行电缆敷设时，施工人员需要按照设计图纸要求进行布线，注意电缆的线路走向和敷设方式，避免受潮、受压或受热等情况影响电缆的使用寿命。

在电缆敷设过程中，需要根据地面情况采取合适的敷设方式，如埋地、架空等。

2. 设备安装：设备安装是建筑电气工程中的一个重要环节，需要确保安装位置准确、设备固定可靠、接线正确，并按照相关安装规范进行操作。

在设备安装过程中，需要注意设备的防护和调试，确保设备运行正常。

3. 线路连接：线路连接是建筑电气工程中的关键环节，需要确保线路连接牢固、接头处无松动现象、连接方式正确，同时还需要对线路进行绝缘测试，确保线路的质量和安全性。

4. 系统调试：在完成设备安装和线路连接后，需要对整个电气系统进行调试。

调试过程中需要确保各部分设备正常运行，同时还需要测试系统的运行稳定性和安全性。

在调试完成后，需对系统进行验收，确保系统符合相关规范和要求。

四、质量控制建筑电气工程施工过程中需要进行严格的质量控制，确保工程质量达到设计要求。

质量控制的主要内容包括：1. 合格材料使用：在施工过程中需要使用符合国家标准和项目要求的电气材料，对材料进行验收和检测，确保材料的质量和性能符合要求。

建筑电气工程施工技术课程编号：课程名称：建筑电气工程施工技术课程性质：专业必修课课程学分：3学时：48授课对象：建筑电气与智能化专业本科生一、课程目标通过本课程的学习，学生应掌握建筑电气工程施工的基本理论、方法和应用，了解建筑电气工程在建筑工程中的重要作用。

具体目标包括：1. 理解建筑电气工程的基本概念、原理和特点；2. 掌握建筑电气工程规划、设计、施工和管理的基本方法；3. 了解建筑电气工程在建筑工程中的应用；4. 培养学生运用建筑电气工程知识解决实际问题的能力。

二、课程内容1. 建筑电气工程概述建筑电气工程的定义、起源和发展建筑电气工程的学科地位和作用建筑电气工程的特点和研究方法2. 建筑电气工程的基本原理电气系统基本概念和原理电气平衡与建筑电气工程建筑电气工程中的电气学原理3. 建筑电气工程规划与设计建筑电气工程规划的基本步骤和方法建筑电气工程设计的基本原则和方法建筑电气工程项目的评估与决策4. 建筑电气工程施工与管理建筑电气工程施工的基本方法和技术建筑电气工程项目的施工管理建筑电气工程项目的监测与评估5. 建筑电气工程在建筑工程中的应用建筑电气工程在建筑供电中的应用建筑电气工程在建筑照明中的应用建筑电气工程在建筑智能化中的应用6. 建筑电气工程案例分析国内外建筑电气工程案例分析建筑电气工程成功案例的经验与启示建筑电气工程失败案例的教训与反思三、教学方法1. 讲授法：教师通过课堂讲授，系统讲解建筑电气工程的基本理论、方法和应用。

2. 讨论法：组织学生就建筑电气工程相关热点问题进行讨论，培养学生的创新思维和表达能力。

3. 案例分析法：通过分析国内外建筑电气工程案例，使学生了解建筑电气工程在实践中的应用和效果。

4. 实践法：组织学生参与建筑电气工程项目的实地考察和实习，培养学生的实际操作能力。

四、考核方式1. 平时成绩：占40%，包括出勤、课堂表现、作业和讨论参与情况。

2. 期末考试：占60%，闭卷考试，重点考察学生对建筑电气工程基本理论、方法和应用的理解和掌握程度。

浅谈建筑电气施工技术摘要：当代建筑服务功能不断增加和扩大，提高了建筑电气化、自动化、智能化的标准，这令建筑电气专业在建设工程中的复杂程度愈加明显，对电气系统的质量要求也越来越高。

而建筑电气施工过程中往往存在一些这样那样的问题，本文介绍了建筑电气的施工技术，并对这些施工技术要点进行了阐述，并分析其产生原因，以及提出相应的防治措施。

关键词：建筑；电气；施工建筑电气行业随着系统技术的发展与创新其设计理念、施工理念发生了根本的变革,节能思想、安全思想、防雷、防电脉冲思想指导着建筑行业的设计与施工,成为一体化系统构建的主要依据。

现在建筑电气施工的地位和作用也越来越被重视，高科技自动化的电气化设备可以使建筑物更加具有人性化，但要是在施工中出现质量问题，其后果也是无法预料的。

所以只有在每个环节上严把质量关，才是杜绝一切问题发生的根本所在。

一、建筑电气工程的特点1、建筑电气工程与人们的关系密切,是人们日常生产生活不可或缺经常接触的。

因而建筑电气工程要满足使用安全要求,防止使用中任何由其引起的事故发生,所以它的施工质量直接涉及人民生命财产安全和公众利益。

2、建筑电气工程的施工与建筑土建施工、建筑装饰装修施工配合紧密,存在着工作面多次轮换交接现象,相互间协调互让更显重要。

施工上还有一个特征是随着建筑结构不同、装饰装修档次高低,建筑电气工程使用的器具材料和施工工艺、操作方法和质量要求也是不完全一样的。

3、随着人们生活质量要求不断提高,大型公用建筑的豪华装饰装修、安全设施配置、智能化系统开通都离不开建筑电气工程的协同作用。

可以说建筑电气工程已与建筑工程、建筑装饰装修工程、建筑室外环境工程结下不解之缘。

二、建筑电气施工技术1、配电设备安装技术配电箱是接受电能和分配电能的表量，也是电力负荷在现场的直接控制器。

要使工程中的动力、照明以及弱电负荷能正常工作，配电箱的工作性能至关重要。

工程中配电箱型号复杂、数量多,大部分配电箱还受楼宇、消防等弱电专业的控制，箱内原理复杂、设制严格；2、线路敷设技术要求在施工结构的预埋施工中，工作人员必须根据设计要求的管线规格、型号以及敷设方式进行线路的敷设施工。

建筑电气工程施工讲义一、建筑电气工程概述建筑电气工程是建筑工程建设中的重要组成部分，主要包括供电、照明、动力、通讯、监控、消防等系统。

建筑电气工程施工质量的优劣直接关系到建筑物的使用功能、安全性能及智能化水平。

本讲义将对建筑电气工程施工的基本要求、施工流程及关键技术进行介绍，以指导施工人员正确进行建筑电气工程施工。

二、建筑电气工程施工基本要求1. 施工准备（1）熟悉施工图纸及设计文件，明确施工要求及质量标准。

（2）准备施工所需的各种材料、设备及工具，并检查其性能是否符合要求。

（3）对施工人员进行技术培训和安全教育。

2. 施工过程中的质量控制（1）严格遵循施工图纸及设计文件进行施工。

（2）遵循施工工艺规程，确保施工质量。

（3）加强施工过程中的监督检查，及时发现并解决问题。

3. 施工安全（1）制定施工现场安全管理制度，明确安全责任。

（2）加强施工现场的安全防护，确保施工人员的人身安全。

（3）严格遵守电气安全规范，防止电气事故的发生。

三、建筑电气工程施工流程1. 施工前准备（1）现场勘查，了解现场环境及施工条件。

（2）编制施工组织设计，明确施工方法及进度安排。

（3）办理施工手续，取得施工许可。

2. 施工过程中（1）供电系统施工：包括变配电设备安装、电缆敷设、开关插座安装等。

（2）照明系统施工：包括灯具安装、线路敷设、控制系统调试等。

（3）动力系统施工：包括电动机安装、配电柜安装、动力电缆敷设等。

（4）通讯系统施工：包括电话、网络、电视等线路敷设及设备安装。

（5）监控系统施工：包括摄像头、控制器、线路等安装调试。

（6）消防系统施工：包括火灾报警器、灭火设备、线路等安装调试。

3. 施工后验收（1）施工完成后，进行自检、互检和专职检查。

（2）验收合格后，向业主或监理单位提交验收报告。

（3）业主或监理单位组织验收，对施工质量进行评估。

四、建筑电气工程施工关键技术1. 电缆敷设（1）选择合适的电缆类型和规格，满足用电需求。
