高一综合班《电子整机装配》试卷

电子整机复习试题一、常用电子材料一、填空题1、表面没有绝缘层的金属导线称为线。

2、常用线材分为和两类，它们的作用是。

3、绝缘材料按物质形态可分为绝缘材料、绝缘材料和绝缘材料三种类型。

4、硬磁材料主要用来储藏和供给能。

5、焊料按熔点不同可以分为焊料和焊料。

在电子产品装配中，常用的焊料是；常用的助焊剂是类助焊剂，其主要成分是松香。

6、磁性材料通常分为两大类：材料和材料。

7、电缆线是由、、和组成。

8、印制电路板按其结构可以分为印制电路板，印制电路板，印制电路板，印制电路板。

二、选择题1、绝缘材料又叫( )A．磁性材料 B．电介质 C．辅助材料2、( )剂可用于同类或不同类材料之间的胶接。

A．阻焊剂.B．黏合剂 C．助焊剂3、软磁材料主要用来( )。

A．导磁 B．储能 C．供给磁能4、在绝缘基板覆铜箔两面制成印制导线的印制板称为( )A．单面印制电路板 B．双面印制电路板 C．多层印制电路板5、具有挠性，能折叠、弯曲、卷绕，自身可端接以及三维空间排列的印制电路板称为( )印制电路板。

A．双面 B．多层 C．软性6、构成电线与电缆的核心材料是( )。

A．导线 B．电磁线 C．电缆线7、覆以铜箔的绝缘层压板称为 ( )。

A．覆铝箔板 B．覆铜箔板 C．覆箔板8、用于各种电声器件的磁性材料是( )。

A．硬磁材料 B．金属材料 C．软磁材料三、简述题1、使用助焊剂应注意哪些问题？二、常用电子元器件一、填空题1、电阻器的标识方法有法、法、法和法。

2、集成电路最常用的封装材料有、、三种，其中使用最多的封装形式是封装。

3、半导体二极管又叫晶体二极管，是由一个PN结构成，它具有性。

4、1F＝ uF= nF= pF 1MΩ＝ KΩ= Ω5、变压器的故障有和两种。

6、电阻器通常称为电阻，在电路中起、和等作用，是一种应用非常广泛的电子元件。

7、电阻值在规定范围内可连续调节的电阻器称为。

8、三极管又叫双极型三极管，它的种类很多，按PN结的组合方式可分为型和型。

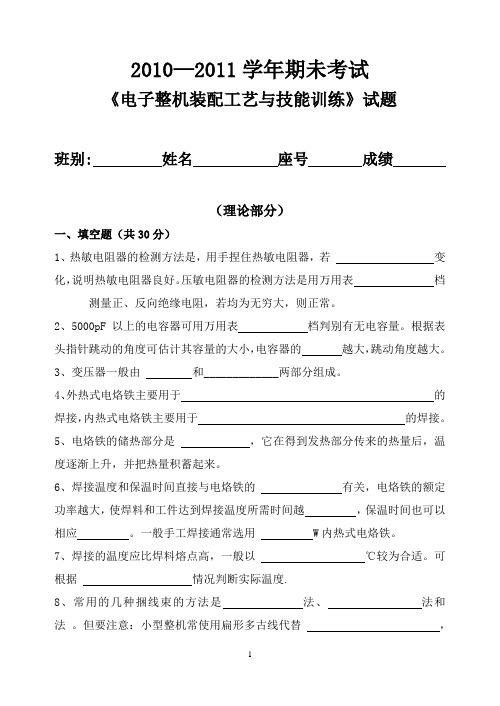

2010—2011学年期未考试《电子整机装配工艺与技能训练》试题班别: 姓名座号成绩（理论部分）一、填空题（共30分）1、热敏电阻器的检测方法是，用手捏住热敏电阻器，若变化，说明热敏电阻器良好。

压敏电阻器的检测方法是用万用表档测量正、反向绝缘电阻，若均为无穷大，则正常。

2、5000pF以上的电容器可用万用表档判别有无电容量。

根据表头指针跳动的角度可估计其容量的大小，电容器的越大，跳动角度越大。

3、变压器一般由和_____________两部分组成。

4、外热式电烙铁主要用于的焊接，内热式电烙铁主要用于的焊接。

5、电烙铁的储热部分是，它在得到发热部分传来的热量后，温度逐渐上升，并把热量积蓄起来。

6、焊接温度和保温时间直接与电烙铁的有关，电烙铁的额定功率越大，使焊料和工件达到焊接温度所需时间越，保温时间也可以相应。

一般手工焊接通常选用 W内热式电烙铁。

7、焊接的温度应比焊料熔点高，一般以℃较为合适。

可根据情况判断实际温度.8、常用的几种捆线束的方法是法、法和法。

但要注意：小型整机常使用扁形多古线代替，以减少绑扎的麻烦。

9、手工焊接的基本步骤是→→→冷却→。

10、焊接件的拆卸要避免损坏印制板和元器件，可采用拆焊法或拆焊法。

二、分析简答题（20分）1、为什么要对焊点进行清洗，对焊点清洗有几种方法？2、简述整机总装的一般顺序及整机总装的基本要求。

（实操部分）三、串联型稳压电源的调试与检测（50分）串联型稳压电源电路图1．按装配图正确安装元件（前期已做准备）。

2．检查元件安装正确无误后，接通电源。

3．用万用表拨至直流电压挡，表棒测在C两端（注意表棒的极性），调节RP的阻值，使电压在3—6V之间变动。

记录输入电压为9V时输出电压的最小值输入电压为9V时输出电压的最大值4．接上负载调试。

输出3V的时候接上30Ω负载电阻。

记录负载电阻接入前的输出电压值负载电阻接后前的输出电压值输出电压的变化小于0.5V就算合格了。

《电子整机装配》期终考试试卷
试卷总分：100分考试时间：90分钟命题人：
贴片音乐彩灯的焊接
一、电路板焊接（30分）
要求电子产品的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。

疵点：少于5处扣1分；
5~10处扣5分；
10~15处扣10分；
15~20处扣15分；
20~25处扣20分；
25处以上扣25分。

二、电子产品装配（20分）
要求印制板插件位置正确，元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整机清洁无污物。

装配不符合工艺要求：少于5处扣1分；
5~10处扣3分；
10~20处扣5分；
20处以上扣10分。

三、电子电路的调试（40分）
1、电源工作正常（10分）
2、发光二极管正常工作（10 分）
3、按钮能够正常工作（10分）
4、蜂鸣器能够正常工作（10分）
四、桌面整理（10分）。

电子装配考试试题库
电子装配考试试题库涵盖了电子元件识别、电路原理、焊接技术、故障诊断与维修等方面的知识，以下是一些模拟试题：
一、选择题
1. 电阻的基本单位是：
A. 欧姆（Ω）
B. 伏特（V）
C. 安培（A）
D. 法拉（F）
2. 下列哪个不是电子元件：
A. 电阻
B. 电容
C. 电感
D. 变压器
3. 焊接时，使用焊锡的目的是：
A. 导电
B. 固定元件
C. 散热
D. 绝缘
二、填空题
1. 电路的基本组成包括电源、________、________和负载。

2. 电子元件的标记中，104表示的电阻值是________Ω。

3. 焊接时，应使用合适的焊接温度，以防止电子元件________。

三、简答题
1. 请简述电子装配中常用的焊接工具有哪些，并简要说明其用途。

2. 在电子装配过程中，如何正确识别和使用不同颜色的电阻？
四、计算题
1. 假设有一个串联电路，其中包含两个电阻，R1=100Ω，R2=200Ω，总电压为12V。

求电路的总电阻和通过每个电阻的电流。

2. 一个并联电路中有两个电容，C1=10μF，C2=20μF，已知总电容为30μF。

求单个电容的电压。

五、实操题
1. 描述如何使用万用表测量电阻值，并给出测量步骤。

2. 给出一个简单的电路图，并说明如何根据电路图进行电子元件的装配。

结束语：
通过本试题库的学习和练习，考生可以对电子装配的基本知识和技能有一个全面的了解和掌握。

希望每位考生都能够在考试中取得优异的成绩，为今后的电子工程领域打下坚实的基础。

电子整机装配期末考试试题一、填空题（每空1分，共20分）1、电阻器用电阻率较大的材料制成，一般在电路中起着或电流电压的作用。

2、电阻器的型号一般由四部分组成，分别代表、材料、和序号。

3、电子产品技术文件按工作性质和要求不同，形成和两类不同的应用领域。

4、工艺文件通常分为和两大类。

5、电子设备由于调试或维修的原因，常需要把少数元件拆焊换掉，拆焊时一般采用 ______________和两种方法。

6、电烙铁的基本结构都是由 _____、 ____和手柄部分组成。

7、电子整机调试一般分为 ___和 ____两部分。

8、工业化生产条件下，整机总装的工艺流程为：各零部件的准备、整机装配、_________ 、合拢总装、_________ 、包装入库或出厂。

9、从检验的内容来划分一般将整机检验分为整机的检验、整机的检验和整机的基础检验三种类型。

10、包装类型一般分为包装和包装。

二、单项选择题（每题2分，共30分）1、下列绝缘材料中，哪一种不是电子设备中常用的？（）A 塑料B 橡胶C 云母D 人造丝2、插件机的插板次数一般每分钟完成（）次A 300—500B 600—1000C 500—1000D 100—2003、下列哪一种设计文件不是按照设计文件的表达方式分类的。

（）A 图样B 复制图C 表格类设计文件D 文字类设计文件4、在印制电路板设计的过程中，一般焊盘的环宽通常为（）距离。

A 0.5mm—1.5mmB 0.4mm—1.4 mmC 0.6mm—1.6mmD 0.3mm—1.2mm5、工艺文件中元器件工艺表的简号是（）A GZB B GYBC GJBD GMB6、绘制方框图时（）A 必须用实线画B 可以用实线和点线画C 可以用实线和虚线画D 可以用实线、点线和虚线画7、整机装配在进入包装前要进行（）。

A 调试B 检验C 高温老化D 装连8、铆装需用（）。

A 一字改锥B 平口钳C 偏口钳D 手锤9、良好的焊点是（）。

电子装配技术试卷（A）学号：姓名：一、填空题（每空1分，共20分）1．在一个电路中，既有电阻的_ 串联 _,又有电阻的___并联___,这种连接方式称混联。

2．电子产品出现故障主要是由于人_，环境_和元器件 _ 三方面的因素引起的。

3．晶体二极管的核心部分是一个___PN结___,具有_单向导电_性。

可分为型__PNP___和__NPN___型两大类。

4．双波峰焊接一般前一个波峰用湍流波_，后一个波峰用平滑波_。

5．电阻器阻值单位为Ω，1MΩ= 1000000_Ω。

6．导线与接线端子的焊接形式有绕焊、钩焊和___搭焊 3种形式。

7．半导体二极管具有 _单向导电___特性。

8．稳压二极管的作用是 ___稳压__。

9．在电路中各点的电位与 __参考点___有关，两点间的电压由这两点的电位差决定。

10．电阻器的标示方法分为直标法_，文字符号法_，色标法_，数码法_。

二、选择题（每小题2分，共30分）1.一段导线其阻值为R,若将其从中间对折合并成一条新导线，其阻值为( B )。

A．1/2R B. 1/4R C. 1/8R2.SMT所用的电子元件在PCB板的位置( C )A、只能在顶层B、只能在底层C、可以在顶层也可以在底层3.电子行业中的PCB简写指的是( B )。

A.IC一种封装形式B.印制电路板C.一种基本板材料4.输出直流电源中有脉动的直流成分，则说明( B )不好。

A．整流 B.滤波 C.稳压5.TTL集成门电路是以( B )为主要元器件。

A．二极管 B.三极管 C.电阻和电容6.用万能表测得二极管的正反向电阻都很大，则二极管( B )。

A.特性良好B.内部开路C.已被击穿7.电容器是一种能存储( A )的元件。

A．电能 B.磁能 C.势能8.色标电阻法中，四道色环中的第一道色环不可能是( A )色。

A．黑 B.红 C.白9.助焊剂在焊接过中起( A )。

A．清除被焊金属表面的氧化物和污垢 B．参与焊接，与焊料和焊盘金属形成合金C．清除锡料的氧化物10.焊锡丝撤离焊盘后，电洛铁在焊盘的持续时间( C )为宜。

自贡市旅游职业高级中学15秋6班《整机装配工艺》期末考试试卷一、填空题（每空2分，共42分）1、电阻的定义是________________________________________________________;2、电阻的作用有_____________、_____________、_____________的作用；3、电阻的标志方法一般有有：_____________法、_____________法、_____________法；4、色环电阻：红红红金：阻值是_____________ 棕红棕金：阻值是_____________5、指针式万用表用来测电压时，红表笔应该接_____________极，黑表笔应该接_____________极；6、电阻器的参数主要有_____________、_____________、_____________等；7、请画出固定电阻的符号：_____________、可调电阻的符号：_____________、微调电阻的符号_____________；8、电阻器的色标法一般分为_____________色环和_____________色环表示；其中，_____________色环电阻为普通电阻，_____________色环电阻为精密电阻；二、简答题（每题2分，共48分）1、请在相应的色环后填写对应的阻值棕黑棕红绿黄棕黑红灰黑红红黑棕橙黑棕红绿棕黄黑红棕黑橙绿黄红蓝黑棕棕绿蓝红红棕蓝蓝棕2、请在相应的阻值后填写对于的色环550Ω 120Ω210Ω 1200Ω8900Ω 100Ω200Ω 2000Ω420Ω 880Ω三、请按顺序写出色环法中，从0一直到9是个数字对应的颜色顺序。

（本题10分）。
