长沙水泵厂100MD45×4型矿用卧式多级离心泵

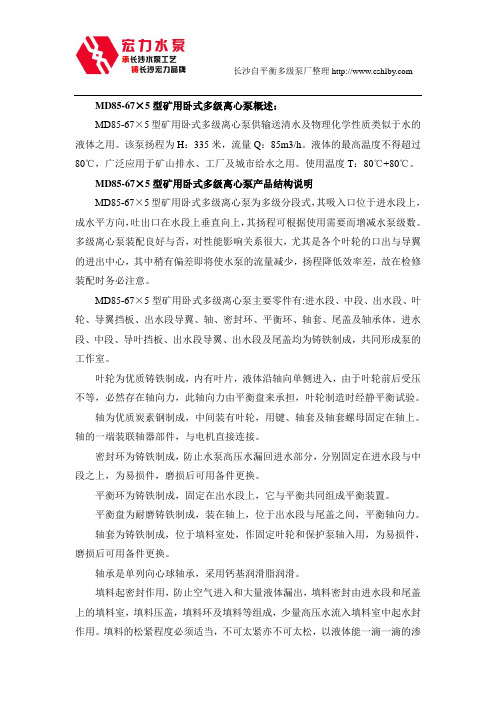

MD85-67×5型矿用卧式多级离心泵概述：MD85-67×5型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：335米，流量Q：85m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD85-67×5型矿用卧式多级离心泵产品结构说明MD85-67×5型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD85-67×5型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

MD450-60*5型矿用卧式多级离心泵概述：MD450-60*5型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：300米，流量Q：450m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD450-60*5型矿用卧式多级离心泵产品结构说明MD450-60*5型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD450-60*5型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

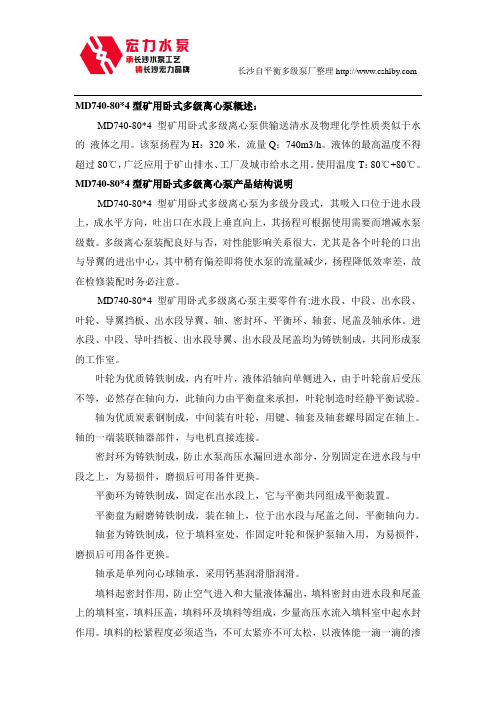

MD740-80*4型矿用卧式多级离心泵概述：MD740-80*4型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：320米，流量Q：740m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD740-80*4型矿用卧式多级离心泵产品结构说明MD740-80*4型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD740-80*4型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

MD85-67×3型矿用卧式多级离心泵概述:MD85-67×3型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为 H :201米,流量 Q :85m3/h。

液体的最高温度不得超过 80℃,广泛应用于矿山排水、工厂及城市给水之用。

使用温度 T :80℃ +80℃。

MD85-67×3型矿用卧式多级离心泵产品结构说明MD85-67×3型矿用卧式多级离心泵为多级分段式, 其吸入口位于进水段上, 成水平方向, 吐出口在水段上垂直向上, 其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否, 对性能影响关系很大, 尤其是各个叶轮的口出与导翼的进出中心, 其中稍有偏差即将使水泵的流量减少, 扬程降低效率差, 故在检修装配时务必注意。

MD85-67×3型矿用卧式多级离心泵主要零件有 :进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。

叶轮为优质铸铁制成, 内有叶片, 液体沿轴向单侧进入, 由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。

轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件,与电机直接连接。

密封环为铸铁制成, 防止水泵高压水漏回进水部分, 分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。

平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。

轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件, 磨损后可用备件更换。

轴承是单列向心球轴承,采用钙基润滑脂润滑。

填料起密封作用, 防止空气进入和大量液体漏出, 填料密封由进水段和尾盖上的填料室, 填料压盖, 填料环及填料等组成, 少量高压水流入填料室中起水封作用。

耐磨多级离心泵（MD型）概述：多级离心泵是我公司运用高新技术——采用最先进的CFD软件设计水力模型，三维CAD造型软件相结合开发的新一代高效能、低维修的泵类产品。

其优秀的水力模型的结构特点保证了用户在各种应用场合都能有效地降低泵的运行成本。

具有先进合理的结构，泵效率高、汽蚀性能好、振动小、运行平稳可靠、寿命长等优点。

型号说明：MD500-57*10MD——矿用耐磨多级离心泵500——泵设计点流量为500m3/h57——泵单级设计点扬程为57m10——泵的级数为10性能范围：流量：30-1100m3/h扬程：50-1000m用途：适用于矿山输送固体颗粒含量不大于1.5%，粒度小于0.5mm的矿井水，以及类似的其它污水，被输送介质的温度不大于80℃。

普遍采用合金耐磨铸铁材料。

主要用途：适用于煤矿污水，适用于类似的隧道、城市污水。

结构：泵主要由定子、转子、轴承和轴封四大部分组成。

定子部分：主要由吸入段、中段、吐出段和导叶等组成，通过拉紧螺栓进行拉紧固定，构成工作室。

MD型泵吸入口为水平方向，吐出口垂直向上。

转子部分：由首级叶轮、叶轮、轴、轴套、平衡盘等组成，叶轮系串联在轴上，两端通过大螺母予以固定，轴将动力传递给叶轮使其工作，平衡盘用来平衡轴向力。

轴承部分：主要由轴承座体、轴承和轴承压盖等组成，转子两端采用两个装在轴承体内的轴承支承，轴承用油脂润滑，部分泵两端用滑动轴承支承，稀油润滑。

为防止介质进入轴承内，在轴承前装有挡水圈，并在轴套间加装“O”形橡胶圈。

两端轴承体采用环形冷却室结构，当被输送介质的温度大于80℃时，应从外部通过冷水，以对轴承进行冷却。

轴承内的润滑黄油可通过油杯加入。

泵两端轴封采用铅粉油浸石棉填料或机械密封，用户可自行选择。

填料的松紧程度必须适当，通过填料压盖螺栓进行调节，以液体点滴状渗漏为宜。

轴封：两端轴封采用软填料或机械密封，并引入水封水加以水封，以防止外界空气进入泵内以及大量液体渗出。

长沙水泵讲解多级泵配件之轴套与轴材料介绍-长沙三昌泵业公司
长沙水泵讲解多级泵配件之轴套与轴材料介绍
与轴套是多级泵的基本配件之一，也是多级泵转子的核心配件。

轴和轴套都是属于易损件，其中轴套是为了保护泵轴不收损坏，并且与多级泵的密封件配合防止多级泵输送的介质外泄，如多级泵在使用过程中，当轴封的密封件静止的时候，轴套就会旋转来防止液体外泄。

因此轴套有时候也叫做密封套。

常见的多级泵的轴套是采用的45#钢经过加工调质处理而成的，达到了240以上的布氏硬度，当输送的介质要求比较高的耐磨性的时候可以采用不锈钢材质。

有时候也采用了Q235的材质，轴套的外表面通过电镀处理增强耐磨性能和硬度。

泵轴材质一般是采用45#钢或者是2CR13或者是40Cr的等，但是都必须进过调质处理，保证轴的性能。

湖南多级泵厂家三昌泵业创建于1994年，是湖南长沙多级泵主要的生产基地之一，公司以：卧式多级离心泵、自平衡多级离心泵、中开式离心泵、锅炉给水泵、多级耐腐蚀离心泵等各类离心泵几百种规格型号。

产品畅销全国，深受电力、冶金、钢铁、水利、市政、环保、疏浚、石油、化工、矿山、消防等行业用户的广泛好评。

=。

200MD43*7型矿用卧式多级离心泵概述：200MD43*7型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：301米，流量Q：280m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

200MD43*7型矿用卧式多级离心泵产品结构说明200MD43*7型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

200MD43*7型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

100MD45多级矿用离心泵性能参数表由提供长沙奔腾泵业有限公司
100MD45多级矿用离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

MD泵外形尺寸图及外形尺寸表
MD型泵法兰尺寸表
MD型泵外形安装图（公用底座）MD80-30型泵外形安装尺寸表
100MD16型泵外形安装尺寸表
MD25-50型泵外形安装尺寸表
MD46-50型泵外形安装尺寸表
MD85-67型泵外形安装尺寸表
MD155-67型泵外形安装尺寸表
MD型泵外形安装图（本身底座）
8
安装图）
200MD43型泵外形安装尺寸表
8
安装图）
MD85-67型泵外形安装尺寸表
8
安装图）
MD155-67型泵外形安装尺寸表
安装图）
MD280-43/84型泵外形安装尺寸表
8
安装图）
MD280-65/84型泵外形安装尺寸表
8
安装图）
8
安装图）
11。

MD450-60*9型矿用卧式多级离心泵概述：MD450-60*9型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：540米，流量Q：450m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD450-60*9型矿用卧式多级离心泵产品结构说明MD450-60*9型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD450-60*9型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

实用文案100D45卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

101 28.06 172.0 60.8 77.5 3.9 119 33.06 140.0 61.2 74.0 4.59 72 20.00 230.4 63.99070..5 3.2 101 28.06 193.5 68.4 77.5 3.9 119 33.06 157.5 68.9 74.0 4.5D泵外形尺寸图及外形尺寸表D型泵法兰尺寸表泵型号进口法兰尺寸进口法兰尺寸D450-60/84（250D60）2504053553203212-φ26250 470 400 345 312 48 4.512-φ36D 型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表泵型号级数 外形安装尺寸（公用底座）泵重㎏配套电机LL 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B 3 B 1 B 2 H H 1 H 2 hh 1n-φD 4-φk 型号功率 Kw100D16型泵外形安装尺寸表7 194417656012028614278128.550503527556-φ2525Y200L1-2308 203169116727Y200L1-2309 2108768205.529Y200L2-237125D25型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率Kw125D2 5 31664 144594023241352 2771042285353363027554-φ2526Y200L1-230 417542344214929Y200L2-237 518941565511023532287154.556563753056-φ2532Y225M-245 620991755601202862219963634032535Y250M-255 722572177114238712214.560714536638Y280S-2 75 82334802214.541Y280S-2 75 9246189228228544Y280M-290150D30型泵外形安装尺寸表泵型号级外形安装尺寸（公用底座）泵重配套电机D25-50型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1n-φD4-φk型号功率KwD25-5 0 31767144900273562433365123050503627275504-φ2527Y200L1-230 41789303111295Y200L1-230 51849363171315Y200L2-237 6194915395029423191535337530534Y225M-245 7212416955611248318648604053256-φ2536Y250M-255 822541945631263654313250674336385Y280S-2 75 92314603192405Y280S-2 75 1237466325243Y280S-2 75 11250320726713437723 351264345Y280M-290 12270321771142387832717537445606-φ30475Y315S-211D46-50型泵外形安装尺寸表D85-67型泵外形安装尺寸表74 2691 2020 710 1420330 459 220 630 750 470 445 60 964 Y315S-2 110 5 2829 2250 750 1500 375 547 235 1126 Y315M 1-2 1326 2917 635 280 1434Y315M 2-2 1607 3135 2450 800 1600 460 723 360640 880 505495 501556JS 2355M 2-21908 3273 2655 855 1710 555 811 406650 970 560560 601624JS 2400S 1-22209 3361 899 4501840JS 2400S 2-2250D155-67型泵外形安装尺寸表泵型号级数 外形安装尺寸（公用底座）泵重 ㎏配套电机LL 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B 3 B 1 B 2 H H 1 H 2 hh 1 n-φD4-φk型号功率 KwD 155-673 2653 1985 710 1420 285 479 371 559190 4350 630 750 470 350 445 60 6-φ30952 Y315M 1-2132 42869 2185 1465330459 557 230 640 880 505495 501024 JS 2355M 2-2 190 53007 2465 795 1590 420 547 271650 970 550 560 1145 JS 2400S 1-2 220 63166635315 5 1435 JS 2400M 1-2 250 73564 2855 805 1820 490 725 360 700 1120 660 620 60 1558 JK134-235083652 3030 910 580 811 405.5 1700 JK134-23593740 899450 1860 JK134-244D型泵外形安装图（本身底座）150D30型泵外形安装尺寸表泵型号 级数外形安装尺寸（本身底座）泵重㎏ 电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw150D 303 2141 730 450711.5 140 322425388 -12.5 4 368 600 457 350 400 350 280 45 354-φ27 φ24 540 Y280S-4 754 2306 769540 45419 457 280 φ24 620 Y280M-4 9052589 1075 795740655418 -7040650831545 φ28690 Y315S-41102599 778 500 610 355 φ30JS 2355S 1-4 11262754 797.5 770-12.5457 508 315 φ28770 Y315M 1-41322714835.5 500610 355 φ30JS 2355S 2-472869855885 45457508315φ28 850 Y315M 2-41602889 893560 610 355 φ30JS 2355M 1-4 83610 1400 1120890 1000-605 900 630 355 30φ28930Y355-34-42003004 789 560 610 355 φ30JS 2355M 2-4 1993725 947.5 1115-2.5900630 355 φ281010 Y315-34-42003119 846.5 560610 355 φ30JS 2355M 2-4190 3205 880.5 640 620 375 φ261010JS117-4 180103840 1005 123055900 630 355 φ28 1090Y355-37-4 220 3304970560686400φ36JS 2400S 1-48安装图）200D43型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw200D 4332520 725 425 827150 388503384285 457 700 508 450 450 400 315 45 45 4-φ30φ28 960Y315M 2-41602538 3028 863 560 620 355 60φ30JS 2355M 1-4 JR 2-355M 1-4160 4 3275103163393900630355 30 φ281070Y355-34-42002668 315 8 928 560 620 355 60 φ30JS2355M2-4JR2-355M2-4195 34051155815902763-38900 630 355 30 φ281205Y355-39-4250 28683348865 560 686 400 65 φ36JS2400S2-4JR2-400S2-4252935852 650 710 450 φ32 JS127-4266 353596789327900 630 355 30 φ28135Y355-43-4280 30693548930 630 686 400 65 φ36JS2400M1-4JR2-400M1-4287 3926108310234149261000 710 400 30 φ35146Y400-43-4355 33893824981 860 790 500 110 φ32JS137—4JR137—4358 405613751155978111153-131000 710 400 30 φ35161Y400-50-4450 35783954876 860 790 500 110 φ32JS138--4JR138--4419 418610431283521000 710 400 30 φ35172Y400-50-4450 385442881061870 940 560 110 φ32JSQ148-4JRQ148-4440 8安装图）D85-67型泵外形安装尺寸表8安装图）D155-67型泵外形安装尺寸表型号数L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φD4-φkKg型号 Kw D 155-673 2655 765400 906.5 182.5 479371559-14.54457 600 508 350 420 350 315 5045 4-φ30φ28 950 Y315M 1-4 132 42633 950.5 459 29.5406508 315 45 φ28 1024 Y355SB-2185 2869984 560 610 355 60 φ30 JS 2355M 2-2 190 5 2771 994.554773.5 457 508 315 45 φ28 1145Y315M 1B-2 220 3007 1054 560686 400 65φ36 JS 2400S 1-2 220 3267 1094.5 55776079050080 φ32 JK133-2/6kv290 6 3556 945580 987.5635 55927.5560 610 355 φ28 1435 Y355M-2280 3166 1009 630 686 40065 φ36JS 2400M 1-2280 73644 1031.5 723 71.55 560610 355 φ28 1558Y355M-2 315 3564 1093 860790 500 80 φ32 JK134-2 350 83732 1125 760 985.581125.5560610 355φ281700 Y355M-2 355 3652 1048 860 790 500 φ32 JK134-2 350 93752 1091899 69.5 860790500φ32 1860JK134-24408安装图）D280-43/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重 Kg电动机 L L 1 L 2L 3L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φDn-φk 型号Kw8安装图）D280-65/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 4-φD n-φk 型号KwD 280-65/843 3590 690 310 1243 190 536 475 625 80 6 900 790 630500 530 500 355 50 30 4-φ40φ281006 Y355-4 280 4 3799 820 440 1263 605 1000 710400 1180 Y400-4 355 5 3929 950 570 1263735 1000 4001370 Y400-4 4506 4060 1080 700 1264 865 10004001552 Y400-54-4 500 7 4360 1210 830 1248 99511204501734 Y450-50-4 630 8 4490 1340 960 1125 7 1120 1120450 1916 Y450-50-4 710 9 4620 1470 1090 1255 1120 4502098 Y450-60-4 800104975 1600 1220 144413851250900 500φ422280Y500-50-49008安装图）D450-60/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重 ㎏电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φD4-φk 型号KwD 450-60/8433738770 3881243190 537574591 88 7 1000850 710500 560 550 40050 304-φ42φ351750 Y400-43-43553489 870 940 560 110φ42JSQ147-43604 3891920 541 7271000710 400 30 φ35 2000 Y400-54-4 5008安装图）。
