变电站整体“五防”技术的应用摘要：微机防误闭锁系统历经了十余年的研究开发，其技术水平、生产过程均已步入成熟发展阶段，同常规的防误闭锁系统相比，微机防误闭锁系统具有功能齐全、闭锁形式简易方便、可扩充性好、维修方便、省时等优势，应用在大中型电动机和连接较复杂的工厂、变电所中，避免了电气误操作的出现，为供电系统的安全生产提供了助力。
关键词：变电站；“五防”1 变电站整体“五防”技术概述1980年，在全国电力行业安全生产会议上，电力行业防止电气误操作的相应理念被提出。
根据相关统计，1979—1981年，仅在发电厂、变电站等地，发生的相关事故就有1 717起，在这些事故中，有70%以上属于五种恶性误操作事故的范围。
在1981年1月—1982年9月的511次电气误操作事故中，发生的事故包括带负荷拉、合刀闸等合闸动作和带电挂连接开关等。
对此，需要应用变电站整体“五防”技术，避免误操作等事故。
变电站整体“五防”技术充分利用了计算机信息技术，可以用于高压设备的防电气误操作。
微机防误闭锁装置一般有电门、刀闸、地线门和遮拦网门四种，这些装置采用微机锁具封闭，应由操作人员安装相应的操作规则操作。
在实际操作的前期，需要在微机密钥中录入操作步骤的，然后再按步骤，利用密钥开锁。
变电站整体“五防”设备一般由主控、仿真屏、计算机钥匙等功能部件构成，从软、硬件两个方面实现闭锁，运作流程包括预演操纵与实际操作。
其中，主控是微机闭锁装置的内核，在计算机内，预先保存着站内各种装置在不同工作方式下的动作和运用规程。
在仿真屏上，每个仿真元件均一对一地与计算机连接，采用直观在线或间接记忆的方法可以使仿真屏上的每个仿真元件均与实际的线路、屏蔽开关和连接控制器的工作状况保持一致。
计算机钥匙可以收到工控计算机发来的操作，操作人员可以很便捷地拿着它到工作现场，对电气编码锁或机器编码锁实施解锁作业。
当操作人员必须操纵时，须在微机屏上完成预演操纵，而计算机可以通过事先储存的程序对每一次操纵做出评估，一旦动作无误，即打开关闭机构。

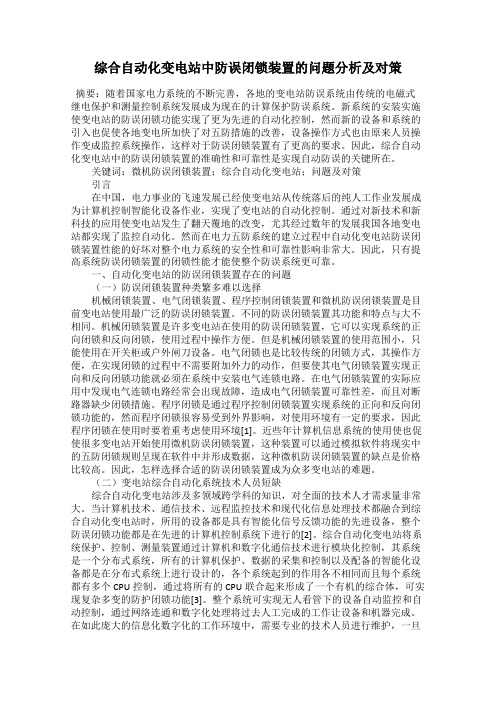

综合自动化变电站中防误闭锁装置的问题分析及对策摘要：随着国家电力系统的不断完善，各地的变电站防误系统由传统的电磁式继电保护和测量控制系统发展成为现在的计算保护防误系统。
新系统的安装实施使变电站的防误闭锁功能实现了更为先进的自动化控制，然而新的设备和系统的引入也促使各地变电所加快了对五防措施的改善，设备操作方式也由原来人员操作变成监控系统操作，这样对于防误闭锁装置有了更高的要求。
因此，综合自动化变电站中的防误闭锁装置的准确性和可靠性是实现自动防误的关键所在。
关键词：微机防误闭锁装置；综合自动化变电站；问题及对策引言在中国，电力事业的飞速发展已经使变电站从传统落后的纯人工作业发展成为计算机控制智能化设备作业，实现了变电站的自动化控制。
通过对新技术和新科技的应用使变电站发生了翻天覆地的改变，尤其经过数年的发展我国各地变电站都实现了监控自动化。
然而在电力五防系统的建立过程中自动化变电站防误闭锁装置性能的好坏对整个电力系统的安全性和可靠性影响非常大。
因此，只有提高系统防误闭锁装置的闭锁性能才能使整个防误系统更可靠。
一、自动化变电站的防误闭锁装置存在的问题（一）防误闭锁装置种类繁多难以选择机械闭锁装置、电气闭锁装置、程序控制闭锁装置和微机防误闭锁装置是目前变电站使用最广泛的防误闭锁装置。
不同的防误闭锁装置其功能和特点与大不相同。
机械闭锁装置是许多变电站在使用的防误闭锁装置，它可以实现系统的正向闭锁和反向闭锁，使用过程中操作方便。
但是机械闭锁装置的使用范围小，只能使用在开关柜或户外闸刀设备。
电气闭锁也是比较传统的闭锁方式，其操作方便，在实现闭锁的过程中不需要附加外力的动作，但要使其电气闭锁装置实现正向和反向闭锁功能就必须在系统中安装电气连锁电路。
在电气闭锁装置的实际应用中发现电气连锁电路经常会出现故障，造成电气闭锁装置可靠性差，而且对断路器缺少闭锁措施。
程序闭锁是通过程序控制闭锁装置实现系统的正向和反向闭锁功能的，然而程序闭锁很容易受到外界影响，对使用环境有一定的要求，因此程序闭锁在使用时要着重考虑使用环境[1]。

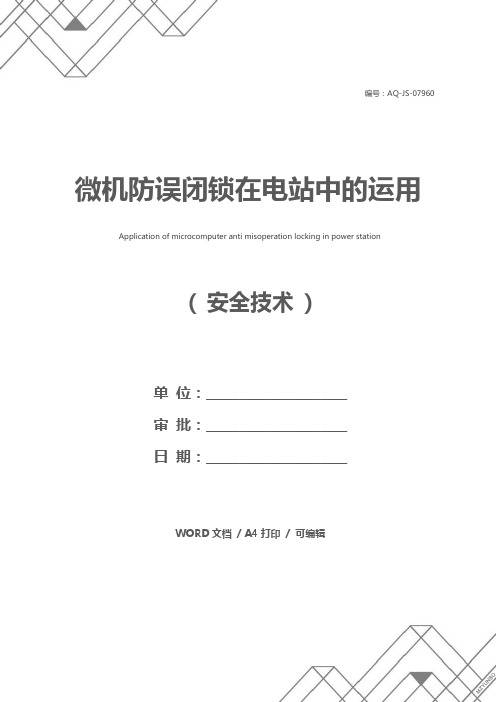

编号：AQ-JS-07960( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑微机防误闭锁在电站中的运用Application of microcomputer anti misoperation locking in power station微机防误闭锁在电站中的运用使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
电气误操作事故是电力系统频发性事故之一，也是影响极其严重的事故之一，轻者能造成设备损坏、重者会造成大面积停电和人身伤亡等重大事故，其中对电力系统危害最大的是以下5种恶性误操作：误分（合）断路器、带负荷拉（合）隔离开关、带电挂（合）接地线（接地开关）、带接地线（接地开关）合断路器（隔离开关）、误入带电间隔。
为了防止以上5种恶性电气误操作事故的发生，各种“五防”装置应运而生。
从早期的机械联锁、电磁锁、机械程序锁发展到现在的微机防误闭锁系统，技术不断更新。
新型微机防误闭锁系统是目前国内行业的主流产品，也是中小电站和变电站较为经济适用的产品。
此系统于2006年初，在湖北省恩施自治州天楼地枕水电站得到了应用。
1电站及其防误装置基本情况天楼地枕水电站是清江上游一座径流式水电站，装机容量4×6300kW，机端电压6.3kV，经主变升压至110kV后与主网相联。
全站共有53个闭锁间隔，269个闭锁点。
原有的五防闭锁装置是机械程序锁，主要缺点：一是对地线及户外间隔的网门闭锁和状态检测不完善；二是在保证五防功能的前提下，操作和对位不够灵活、不够准确；三是五防锁具易卡涩、易锈蚀、经常失灵，维护工作量大。
因此电站在2005年的综合自动化改造过程中，按照经济适用的原则，改用了新型微机防误闭锁系统。
变电运行中微机防误闭锁装置的应用简析摘要：要想确保电力系统的正常运行，要注重变电运行，这是重要的基础部分，也对变电运行安全有着极为重要的影响，在进行电气设备操作过程中，应当注意具体操作行为，这是确保变电运行的重要环节。
所以在具体操作过程中，要充分注意电气设备的防误闭锁装置应用，同时还要防止工误操作行为，这样才能有效地保障电网的运行安全。
关键词：电力系统；变电运行；微机操作；防误闭锁；应用；分析随着科技的快速发展，促进了信息技术和广泛应用，使得的相关技术不断地发展和创新，在变电系统中实现了高效和迅捷运行，并很大程度地提高了使用的可靠性，目前已经被人们广泛地应用了，很大程度地提高了人们的工作效率，同时也在一定程度上改变了人们的生活方式。
在变电运行过程中，适用微机和信息技术，还有防误闭锁装置，可以有效地提高系统的安全性和可靠性，并可以相互地结合应用，但是要注意防误闭锁装置应用，可以有效地提高防误功能，并有效地避免了错误操作带来的安全事故。
在电力系统当中，大部分安全事故是错误操作导致的。
因此研究如何防止误操作，是保证变电运行重点和基础，不仅有效地降低了电力系统事故，也更好地保护了生命和财产安全，所以要积极地探索防误闭锁技术，也就是微机的防误闭锁装置，才能对可能发生的误操作进行有效地解决。
１原理和特点1.1站控层原理和特点分析在电力系统当中的站控层是主要的设备，也是防误主机是按照一定的运行方式来模拟和预演，之后再做出闭锁和逻辑分析，通过一定的判断后进行信息处理，并且记录和存储了那些符合规则的模拟和预演步骤，按照显示进行了分类，主要分成了以下两种：第一，是电脑式。
这类的防误闭锁装置在运行时所显示的各种信息，主要是通过电脑实现的，优势是在配置上比较便捷，而且设置比较简便。
但是结构是开放的，比较容易受到计算机病毒的利用和感染，情况严重的会造成死机，并且无法有效的维护。
此外，也会受到显示方式的影响，在主接线图显示上可以进行直观展示，但是对局部位置问题，无法很好地解决问题。
变电运行中微机防误闭锁装置的应用摘要：电力行业的安全运转重要模块之一即防范人为作用所引发的电力状况，为防范误操作所引发的电力状况，大量科研者不断增加人力，物力以及财力来探究防误闭锁装置，减少事故。
本文首先阐述微机防误闭锁装置的构建以及微机防误闭锁装置的定理，在微机防误闭锁装置具体分析中，给出微机测控核心闭锁装置方式，集控中心的防误效能，集控子站的防误效能以及监控闭锁模式的一体化微机防闭锁装置，此外，给出微机防误闭锁地刀和地线监管装置和微机防误闭锁动作权限监管新方式。
关键词：微机；防误闭锁；一体化；地刀；地线伴随新策略，新技艺以及新型材料的广泛利用，防误闭锁设备从机械锁部分，程序锁部分，电气闭锁部分以及电磁闭锁装置逐步延展，现今广泛采用的防误闭锁装置为微机模式的防误闭锁装置。
现有的微机防误闭锁装置包含一体化模式的微机放闭锁装置以及网络在线防误闭锁装置，并且最大化地提升了防误闭锁装置的适用效能和延展效能。
微机防闭锁装置在现有的基准上改造，构建了一体化五防模式装备以及微机独立模式的五防设备，该装置保留了传统微机防闭锁设备的特点，并且在此基础上优化并提升防误闭锁效能，在实际运转中具备较高的应用特性。
当前防误闭锁装置主要包含两类发展方向，其一为构建实时监测的闭锁一体化模式，处理五防和监测图像数据集合不统一的状况，提升五防的可靠效能；其二为选取分布化的现场总线方式把五防设备和现场锁具衔接，基于防误闭锁解锁以及闭锁动作能够测控继电装置的开闭状况，操作步骤中消除电脑开锁环，并且构建网络的独立五防装置。
一、微机防误闭锁装置具体分析1.1微机测控核心闭锁装置方式（1）集控中心的防误效能该部分包含各个子站的电气主要接线模型，在主站中演习各个子站的操控职责，主站设备包含各个部分的五防闭锁逻辑判别效能，在主站系统中将演习成功的动作传输到电脑钥匙中，主站设备和子站设备均包含在线对位效能，保障实时化通讯。
主站设备获得数据回传效能，并保障现有装置和主机显现协调，主站部分完成对子站的统一监管。
变电站新型微机防误闭锁系统的设计与应用发表时间：2019-07-05T11:12:17.993Z 来源：《电力设备》2019年第4期作者：王旭东[导读] 摘要：本文阐述了传统微机防误闭锁系统的基本原理和电力生产工作中的应用情况，分析比较了传统微机防误闭锁系统的不足，如设备实时闭锁信息缺失、操作任务单一和间隔解锁的效率问题，并根据相关技术要求，提出了新型微机防误闭锁系统并在变电站实施了相应的技术改造，以解决目前微机防误闭锁系统所存在的管理问题和安全隐患问题。
（国网浙江省电力有限公司舟山供电公司）摘要：本文阐述了传统微机防误闭锁系统的基本原理和电力生产工作中的应用情况，分析比较了传统微机防误闭锁系统的不足，如设备实时闭锁信息缺失、操作任务单一和间隔解锁的效率问题，并根据相关技术要求，提出了新型微机防误闭锁系统并在变电站实施了相应的技术改造，以解决目前微机防误闭锁系统所存在的管理问题和安全隐患问题。
关键词：微机防误闭锁系统，压板防误管控平台，地线管控平台随着“大数据、云计算、物联网、移动互联”等新技术快速发展，以“工业4.0”为代表的新一轮科技革命和产业变革正在深刻影响传统产业，不断推进现代信息通信技术、设备状态检测技术与传统运检业务深度融合，引领适应电网快速发展的运检管理和技术变革。
在本次变电站技术改造工程中，采用模块化，分层分布式的新型微机防误闭锁系统替代了传统微机防误闭锁系统，旨在突破设备状态感知困局，实时管控站内设备状态，实现了倒闸操作的全过程监管，为积极推进公司“互联网+”战略打下了坚实基础。
1.传统微机防误闭锁系统类型变电站传统微机防误闭锁系统是以防误主机为核心，辅以电脑钥匙和现场设备锁具如机械编码锁，电气编码锁来对监控机与现场一次设备，如户外高压断路器，隔离开关以及开关室内开关柜等进行解锁或闭锁操作。
防误主机可实现操作票模拟和预演，并通过串口通信与监控机相连，实现一次设备的实时信息共享；电脑钥匙作为传输闭锁命令的关键部分，负责接收操作票，并执行控制与闭锁功能，保证了操作的程序化与规范化；机械编码锁主要用于设备网门、刀闸、开关柜门、机构箱门等设备的闭锁；电气编码锁是串联在分合闸电气操作回路中的常开接点，主要用于断路器和电动刀闸的闭锁。

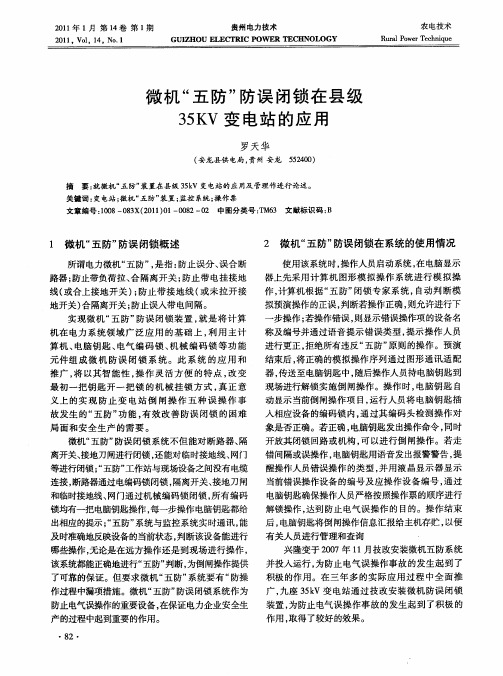

微机防误闭锁系统在县级综合自动化变电站的应用
【摘要】进几年来，随着我国电力系统迅速的发展，容量的增加，电压等级的不断提高，微机保护测控等电力技术和通信技术发展成熟，变电站综合自动化系统得到应用与推广。
为了满足电力用户对供电可靠性越来越高的要求，避免或减少电网事故的发生，智能化微机型数字逻辑防误闭锁系统应运而生，操作速度快，安全可靠的防误闭锁系统装置将会得到发展和普及应用。
【关键词】智能化；微机；系统；变电站；应用
1.防误操作管理的发展和现状
县级供电企业在2000年前建的变电站多为常规站，都需要安排5-6人值守。
变电运行值班人员除了监盘和对设备按时进行巡视检查外，还需接受县级值班调度员的指令进行倒闸操作，将电气或电力系统由一种运行状态转变换到另一种运行状态，由一种运行方式转变为另一种运行方式满足系统运行要求。
电网倒闸操作对变电运行值班人员是一项复杂而细致的重要工作，事关变电设备及电力系统的安全稳定运行及工作人员的人身安全。
如果变电站在倒闸操作中发生了误操作事故，有可能造成用户停电、设备损坏、人身伤亡、电网瓦解等严重后果。
因此变电站运行值班人员必须杜绝误操作事故的发生，保证电力系统安全、稳定、经济运行。
变电站运行值班人员为了杜绝误操作事故的发生，主要是严格执行《电业安全工作规程》、“两票三制”、防误闭锁装置管理规定等规程制度和使用机械、电磁防误闭锁装置。
其中正确接受值班调度操作指令并进行复诵后，由操作人员正确填写电气倒闸操作票，对照一次系统接线图进行自审，监护人、值班负责人复审和模拟、监护、唱票、检查等是杜绝误操作事故的发生的关键。
在常规站电力系统和设备不具备自动化没有配备微机防误闭锁系统，这些关键点的执行全都依靠人，但人本身就是一个不可靠因素，据统计有相当数量的事故就是人为引起的。
近年来电力技术和通信技术的发展变电站综合自动化系统已完善成熟。
随着调度自动化系统在县调中的应用和变电站无人值班工作的推进，县级供电企业相继新建一大批综合自动化变电站，常规变电站也进行了综合自动化改造。
使微机防误闭锁系统在县级综合自动化站的应用成为现实。
2.微机防误闭锁系统的构成
微机防误闭锁系统是根据我国电力系统迅速发展的实际情况综合全国电力系统运行特点的基础上开发的适合各类发电厂、变电站和集控站使用的、智能化微机防误闭锁系统。
系统的硬件部分主要由防误主机、通讯适配器、电脑钥匙、智能管理机、万能解锁钥匙、五防锁具等组成。
系统硬件结构图如图1。
系统的软件部分主要有图形模拟防误软件、操作票软件、监控系统接口软件、操作管理系统软件等。
3.微机防误闭锁系统的功能和特点
1）通用性：适用各种电压等级（10kV～500kV）的变电站和发电厂，本系统可以单独使用，也可以与综合操作系统其它型号的装置配合使用。
2）开票方式灵活多样：系统提供“图形开票”、“手工开票”、“典型票调用”和“预存票调用”等多种开票方式，用户可以任意选择一种或者互相转换使用。
3）开放式系统设计、可维护性强：系统可以完成设备编号定义、常用开票术语修改、保护数据编辑、操作票、格式的定制、操作人员管理等常规维护之外，还允许对系统的一次接线图、闭锁条件等进行修改。
4）历史数据检索功能：系统可以按班组、开票人、开票时间、完成时间、完成情况等对已完成的操作票进行检索也可以对人员登录情况进行检索。
5）可实现设备状态实时反馈：系统直接与监控系统、RTU相连接收遥信量，系统可实现设备状态实时反馈功能。
6）语音功能：图形开票、模拟预演和电脑钥匙现场操作过程中给出语音提示。
7）集控站方式一站多图：系统可以完成1～20个站（厂）的操作票开票和管理工作，对于一次接线图较大的站（厂）除有总接线图外还可以有若干个子接线图。
8）五防闭锁：与后台监控系统进行通讯，实现防误主机向监控后台发送软闭锁命令，实现控制相互闭锁。
9）多任务并行操作：系统监控软件设置有多任务并行防误操作功能，允许包括检修在内的多个操作组同时操作，只要在不违背防误规则的情况下各操作组不分先后顺序。
10）操作票打印输出：开票模拟操作结束后，通过通讯适配器将正确的操作内容输入到电脑钥匙中，装置还可以打印输出完整操作票。
4.微机防误闭锁系统的应用效果
该县级供电公司从2010年1月开始引进微机防误闭锁系统在新建的两座35kV综合自动化变电站应用，后续又在综合自动化改造过的3座35kV变电站应用。
从目前实际使用的情况来看，应用效果：1）减少了电气操作票开票时间。
过去手工填写一份有10项操作项目的电气操作票用时6-7分钟，现在使用操作票专家系统图形模拟开票2-3分钟。
2）在使用操作票专家系统图形模拟开票同时进行了模拟操作预演和预演过程防误规则效验。
3）在模拟预演开票过程中若违反防误规则，系统将弹出错误信息提示窗口，并指出错误性质类型及原因，通是智能语音相应的报警信息进行纠正。
4）便于电气操作票规范化管理。
手工用笔填写电气操作票如填写过程中出现错字、漏字、错项、漏项不便于修改，虽然及个别非关键错字、漏字、《电气操作票技术规范》允许修改但也影响票面整洁，只能从头再填票费时费力。
而使用操作票专家系统图形模拟开票在打印操作票前可选择进入操作票修改界面修改正确后再传送到电脑钥匙和打印出纸质操作票。
5）体现了第二监护人的作用。
操作人员用电脑钥匙现场操作开五防编码锁时，若走错间隔或误操作电脑钥匙用语音发出错误警告，提醒操作人员错误操作的内型，并在液晶显示器屏上显示当前错误操作设备的编号及应操作设备编号，达到强制闭锁的目的，操作人员得到可靠安全的同时又接受良好的培训。
6）操作简单方便更加流畅快捷安全，全面彻底地实现防误功能与操作票输出一体化，大大的降低了操作人员的工作强度。
5.结束语
以上介绍微机防误闭锁系统在县级综合自动化变电站具体应用情况和效果，此系统能有效防止电气倒闸操作中误操作和恶性误操作事故发生。
为了变电站和电网系统安全、稳定、可靠运行，我们要按照电力系统运行规律、特点以及有关规程、措施、管理办法，更加注重依靠科技进步在有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
用微机防误闭锁系统对电气设备的防误闭锁装置和防误电气闭锁回路进行统一、实时、高效的管理。
在日常工作中一定要用好管好维护好微机防误闭锁系统，防止电气倒闸操作中误操作和恶性误操作事故发生。
