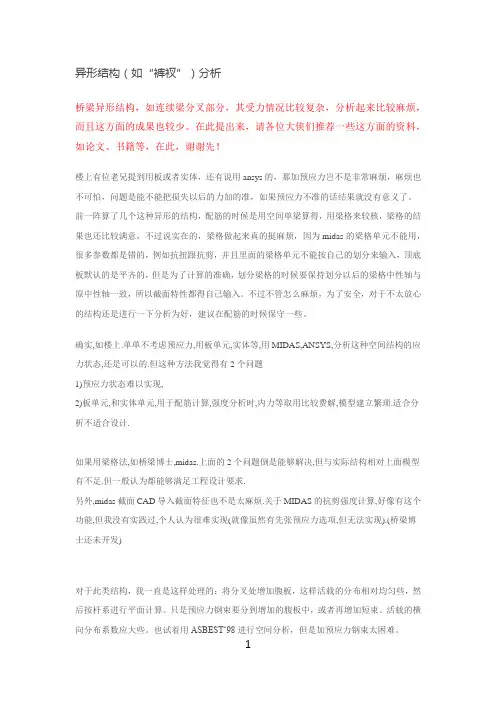

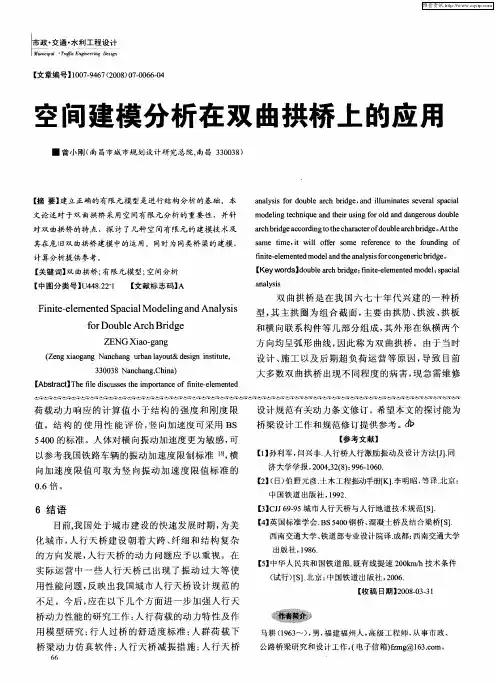

异形结构（如“裤衩”）分析桥梁异形结构，如连续梁分叉部分，其受力情况比较复杂，分析起来比较麻烦，而且这方面的成果也较少。
在此提出来，请各位大侠们推荐一些这方面的资料，如论文、书籍等，在此，谢谢先！楼上有位老兄提到用板或者实体，还有说用ansys的，那加预应力岂不是非常麻烦，麻烦也不可怕，问题是能不能把损失以后的力加的准，如果预应力不准的话结果就没有意义了。

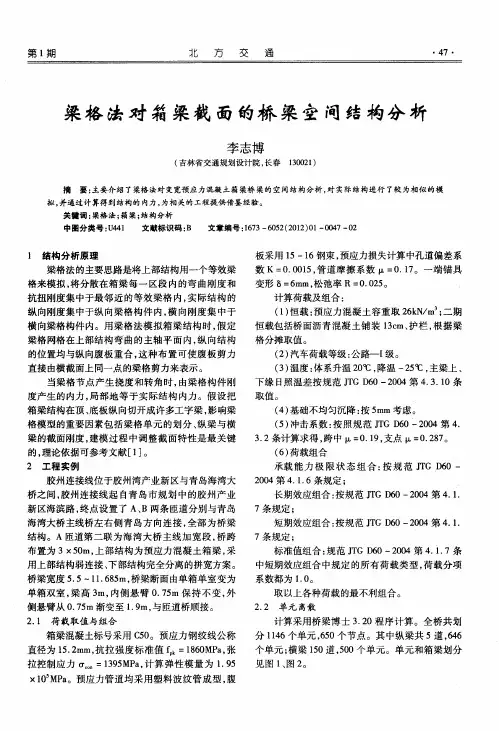

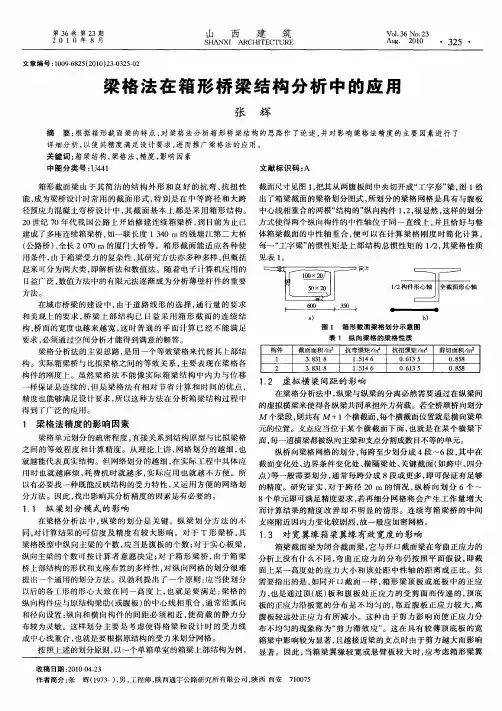

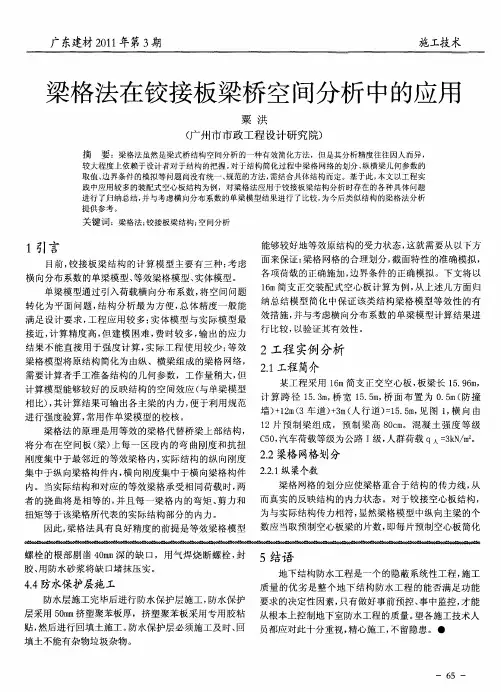

前一阵算了几个这种异形的结构，配筋的时候是用空间单梁算得，用梁格来较核，梁格的结果也还比较满意，不过说实在的，梁格做起来真的挺麻烦，因为midas的梁格单元不能用，很多参数都是错的，例如抗扭跟抗剪，并且里面的梁格单元不能按自己的划分来输入，顶底板默认的是平齐的，但是为了计算的准确，划分梁格的时候要保持划分以后的梁格中性轴与原中性轴一致，所以截面特性都得自己输入。
不过不管怎么麻烦，为了安全，对于不太放心的结构还是进行一下分析为好，建议在配筋的时候保守一些。

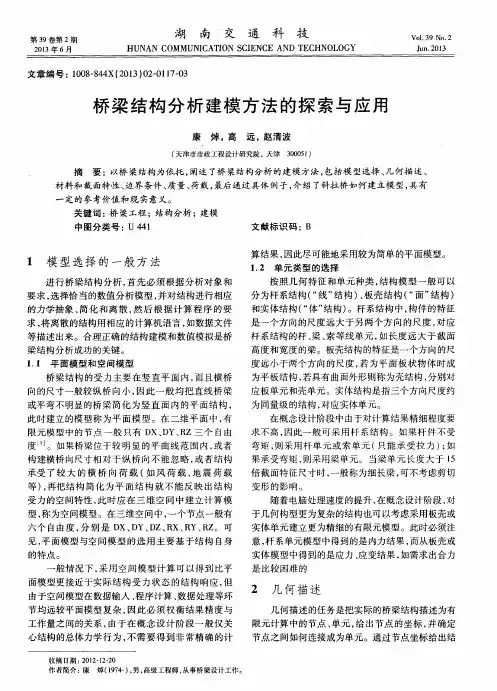

确实,如楼上.单单不考虑预应力,用板单元,实体等,用MIDAS,ANSYS,分析这种空间结构的应力状态,还是可以的.但这种方法我觉得有2个问题1)预应力状态难以实现,2)板单元,和实体单元,用于配筋计算,强度分析时,内力等取用比较费解,模型建立繁琐.适合分析不适合设计.如果用梁格法,如桥梁博士,midas.上面的2个问题倒是能够解决,但与实际结构相对上面模型有不足.但一般认为都能够满足工程设计要求.另外,midas截面CAD导入截面特征也不是太麻烦.关于MIDAS的抗剪强度计算,好像有这个功能,但我没有实践过,个人认为很难实现(就像虽然有先张预应力选项,但无法实现).(桥梁博士还未开发)对于此类结构，我一直是这样处理的：将分叉处增加腹板，这样活载的分布相对均匀些，然后按杆系进行平面计算。
只是预应力钢束要分到增加的腹板中，或者再增加短束。
活载的横向分布系数应大些。
也试着用ASBEST…98进行空间分析，但是加预应力钢束太困难。
