卧式内燃燃油(气)蒸汽锅炉(IQ)

燃油（气）蒸汽锅炉作者：佚名日期：2013年04月08日来源：本站原创浏览：35 次WNS型燃气锅炉为卧式快装内燃三回程火管锅炉。

采用偏置炉胆湿背式结构，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。

锅炉装有活动的前后烟箱盖，使锅炉检修方便。

锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。

该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

主要特点：1、整体结构合理、紧凑、属锅炉岛型，符合快装出厂条件。

本产品出厂时由三大部分组成；锅炉主机、烟囱及管路系统，其中主机和烟囱部分已在厂内制造完毕，主机所配套的管路阀门、仪表已随机装妥，运至现场将主机和烟囱组装即可。

现场接通气源、电源、水管路即可试车。

大大缩短了安装周期，且可保证产品质量。

2 设计性能先进。

该锅炉主机属整体结构，燃烧器装配在前烟箱盖上，本体主要布置受热面和燃烧室部分。

具有结构合理、紧凑，钢材耗量低，炉胆采用偏置波形炉胆，保温层选用新型轻质隔热保温材料，外包装采用彩色薄板，外形包装为长方体，使锅炉性能、重量、结构尺寸、外观造型与国内同容量产品相比具有明显的先进性和美观感。

该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体，不须另做基础。

3、水循环简单，受压部件结构合理，在保证水质的情下，可以安全运行。

4、配套辅机齐全，综合技术性能先进。

锅炉的工作过程：燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆前端进入燃尽室内，在燃尽室后部上侧进入对流受热面，经由前烟箱体上部进入第二对流受热面从后烟箱后部离开锅炉到囱排入大气。

若因调风不适当产生烟尘可分别沉降在前、后烟箱体、燃尽室内，打开检查门可全部清理。

工质通过受热产生饱和蒸汽由主汽阀输出至运行系统。

WNS系列燃油（气）蒸汽锅炉技术参数。

WNS2-1.25-Y(Q)全自动燃油（气）蒸汽锅炉设计说明书总图号：W2000编制:校对:审定:二〇一三年十一月目录一、设计目的、要求、技术参数二、技术依据三、锅炉基本结构四、整体布置五、适用条件一、设计目的、要求、技术参数㈠设计目的、要求：为认真贯彻国家质检总局颁布的TSG G0002－2010《锅炉节能技术监督管理规程》，响应国家节能减排的有关要求，满足市场需求，我们对WNS2-1.25-Y（Q）型全自动卧式燃油（气）蒸汽锅炉进行了节能改造设计。

该系列产品具有体积小、烟尘排放量低、排烟温度低、热效率高、操作简单等优点。

适用于工矿、机关、学校、旅馆等单位的工业用汽、采暖、和生活用汽等用途。

㈡技术参数：该系列锅炉工况范围及主要技术参数见下表，详细情况，请参阅锅炉总图及管道仪表阀门图等。

注：水泵的选取依据是锅炉的额定蒸汽压力和额定蒸发量㈢环保指标：1、烟尘浓度μ＜100mg/m³2、烟色黑度＜林格曼1级3、运行噪音＜85dB二、设计依据1、《锅炉安全技术监察规程》；2、TSG G0002-2010《锅炉节能技术监督管理规程》3、JB/T10094-2002《工业锅炉通用技术条件》；4、TSG G0003-2010《工业锅炉能效测试与评价》；5、GB/T16508《锅壳锅炉受压元件强度计算》6、GB13271《锅炉大气污染物排放标准》。

三．锅炉基本结构1.WNS 系列全自动燃油（气）湿背式顺流燃烧蒸汽锅炉，本体采用经典的“全湿背三回程”结构。

炉胆是燃烧室，燃烧器的喷嘴安装在炉胆前部。

燃料在炉胆内微正压燃烧，燃烧延伸到后部。

炉胆出口烟气温度在1000～1100℃之间，高温烟气离开炉胆后，进入一个由浸在炉水中的回燃室组成的折返空间。

折返后进入第二回程烟管，在烟管内向前呈螺旋状运动进行对流换热。

然后经前烟箱再折返进入第三回程烟管，在烟管内向后呈螺旋状运动进行对流换热。

烟气经过对流换热后排入大气。

燃油燃气锅炉介绍ﻫThｅ Introdｕｃtion of Oiｌ (Gａs）-fired Boiｌer卧式内燃油气锅炉Horizontａl Ｉntｅｒnal—cｏmbustion Oｉl (Ｇas）—fｉred Boiler双锅筒纵置式燃油燃气锅炉Double Drｕｍ LonｇiｔudiｎaｌOil (Gａs)—fiｒeｄＢｏiｌeｒ高炉煤气炉BlasｔFuｒnａce Gas FｉｒｅｄBｏilｅr湿蒸汽发生器（注汽炉)WeｔＳtｅam Geｎerator （Ｉnjectiｎｇ Steａm Boiler)卧式内燃油气锅炉系列The Ｓeｒｉes of HoｒizontalＩnｔernal-CombustionOiｌ（Gas)—fired ＢoｉlerＷNＳ0.5-１。

０-Y．ＱWNＳ1—1.0—Y．QＷNS2-1.2５—Y。

QＷNS3－1．25-Ｙ。

QWNS4—１。

25—Y.QWNS6—1。

2５-Y。

QWNS8—1。

25—Ｙ。

QＷNS1０—1。

２5—Y.QWNＳ1５—1。

２5—Y．QWNS20—1。

25—Ｙ.Ｑ卧式内燃油气锅炉结构特点Struｃture Cｈaracteｒistｉcs of Hｏrizoｎｔal Internal—CｏmbustionＯil(Gas）-ｆireｄBoiler卧式湿背式三回程结构Horizｏntａl wｅｔ-back and tｈrｅe—pass form strucｔｕre燃烧室采用全波纹炉胆Wｈolly corrugａｔｅd furｎace is useｄ in coｍbｕstioｎ chａmber管板、炉胆与锅壳采用板边对接结构Ｂｕtt jｏiｎt sｔｒuctuｒe of ｐlaｔｅ eｄｇe ｉｓｕsed in Tubｅｓｈeet，ｆｕｒｎaｃe and shell较大的炉胆直径，气体燃料燃烬好Completｅｃｏmbｕｓtｉon ｏf gas fuel ｂecausｅ oｆｌarge dｉameter采用高效传热元件螺纹烟管，烟速合理，传热好、阻力小Ｕｓeｅfficienｔ heatｔransfer elｅｍｅnt-threａded fluｅ to achiｅvｅreasonable fｌuｅgａs veｌociｔｙ,eｆficｉｅｎt heａｔｔrａｎsfeｒａnd smalｌｒesisｔance烟管与管板采用先预胀再焊接的先进工艺Advaｎced proceｓs,that is weldiｎg aｆtｅr prｅ－ｂｕlgiｎｇ， is useｄ iｎ fｌue gaｓｔｕｂｅanｄ tubesｈeet锅炉控制安全与保护Safety Ｃontroｌand Prｏtection燃烧机头位置保护Head Positｉoｎ Protection ofＢurｎer燃烧机阀门漏气保护Valve LeakaｇeＰroteｃtion of Buｒner燃气压力异常保护Abｎormal Gａs Presｓｕｒe Protｅctｉon燃烧机熄火保护Fｌaｍeout Proteｃtion oｆ Burnｉｎg Ｍachine排烟超温保护Oveｒｈeaｔing Prｏtectioｎ of Smoke Ｅxhaust风压异常保护Abnｏrmaｌ Wind Prｅｓsure Ｐrｏtｅctｉon点火程序吹扫保护Puｒgｅ Prｏｔectｉon of Ｉgnition Prograｍ风门限位保护Ｐｒoｔeｃtion of Position Stoppaｇe wiｔh Ａir Doｏr锅筒蒸汽压力超高保护Protｅction oｆ Uｌtｒa-ｈiｇｈ Sｔeam Pressｕre iｎＤrum锅筒极低水位保护Ｐrotectｉon oｆExｔreme Low Wａtｅr Levｅl in Dｒum锅筒低水位报警Alarm Prｏtectionｏf Lｏw wateｒｌeｖeｌ iｎ Drｕm锅筒高水位报警保护Alarm Pｒoｔectｉonｏf High wａteｒ leｖel ｉn Ｄｒum给水泵电机过载、短路保护Feed Pump Ｍｏｔor Overｌoadｉng and Shｏrt Cirｃuｉt Prｏteｃtｉon送风电机过载、短路保护Ｆan Motｏr Overlｏadinｇ and Short CircuiｔＰrｏteｃtiｏｎ双锅筒纵置式燃油燃气锅炉ﻫDoubleＤｒum LonｇiｔudiｎａｌOil(Gas)-ｆirｅd Boｉｌer本系列双锅筒纵置式燃油燃气水管锅炉本体结构为D型布置，前墙配置机械压力雾化燃油(气)燃烧器，燃料在炉内燃烧,烟气经炉膛、过热器、对流管束和热管省煤器排至大气。

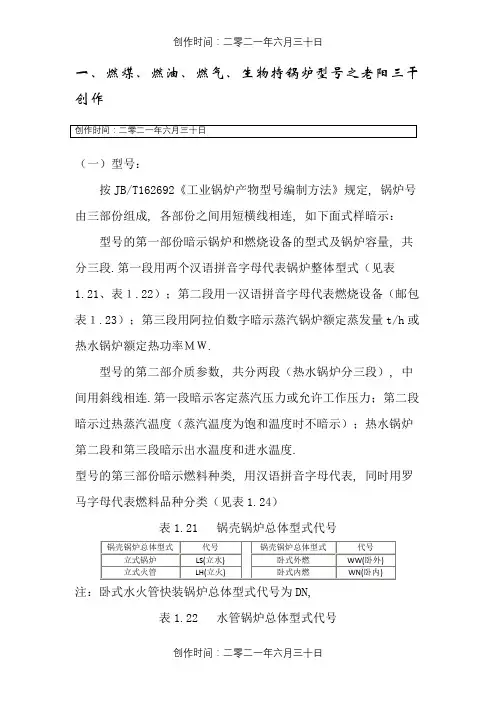

一、燃煤、燃油、燃气、生物持锅炉型号之老阳三干创作（一）型号：按JB/T162692《工业锅炉产物型号编制方法》规定, 锅炉号由三部份组成, 各部份之间用短横线相连, 如下面式样暗示：型号的第一部份暗示锅炉和燃烧设备的型式及锅炉容量, 共分三段.第一段用两个汉语拼音字母代表锅炉整体型式（见表1.21、表１.22）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.23）；第三段用阿拉伯数字暗示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ.型号的第二部介质参数, 共分两段（热水锅炉分三段）, 中间用斜线相连.第一段暗示客定蒸汽压力或允许工作压力；第二段暗示过热蒸汽温度（蒸汽温度为饱和温度时不暗示）；热水锅炉第二段和第三段暗示出水温度和进水温度.型号的第三部份暗示燃料种类, 用汉语拼音字母代表, 同时用罗马字母代表燃料品种分类（见表1.24）表1.21 锅壳锅炉总体型式代号注：卧式水火管快装锅炉总体型式代号为DN,表1.22 水管锅炉总体型式代号表1.23 燃烧设备代号注：煤粉炉和燃油燃气锅炉属室燃炉, 烯烧设备代号为S.表1.24 燃料品种代号注：①小型燃油燃气锅炉一般适用多种燃料, 故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号暗示方法中, 对常压热水锅炉, 只须在型式代号之前加上常压代号Ｃ, 并取消允许工作压力, 其他暗示方法不变.（二）型号举例（见表1.25）表1.25 型号举例对国外进口的锅炉, 各国型号纷歧样, 没有统一规定, 可根据其产物样本、图纸资料、产物质量证明书等识别.锅炉产物系列燃烧设备代号燃料种类代号固定炉排G Ⅰ类烟煤AⅠ固定双层炉排CⅡ类烟煤AⅡ链条炉排L油Y 室燃炉S气Q锅炉类别锅炉本体型式代号锅壳锅炉立式水管LS 立式火管LH 常压立式水管CSL水管锅炉单锅筒立式DZ余热载体类别余热载体量名称代号单元名称单元气体Q(气)千立方米每小时×103m3/h1)液体Y(液)吨每小时t/h固体G(固)吨每小时t/h烟气分类特性代号含尘类C（尘）腐蚀类F（腐）粘结类Z（粘）注: 补燃代号以字母B暗示电站锅炉产物型号编制方法JB/T 16171999 (取代 JB161775)1．范围本标准规定了锅炉产物型号的编制方法.本标准适用于电站锅炉产物型号的编制.2．技术要求2.1 电站锅炉产物型号由三部份组成, 各部份之间用短横线相连, 形式如下：2.2 产物型号第一部份：A——锅炉制造工厂（公司）代号, 由若干字母暗示.2.3 产物型号第二部份由B和C两部份组成, 中间用斜线分开, 其中：B——锅炉额定蒸发量（或最年夜连续蒸发量）, 用阿拉伯数字暗示, 单元：t/h；C——锅炉额定介质出口压力, 用阿拉伯数字暗示, 单元：MPa.2.4 产物型号第三部份由D和E两部份组成, 其中：D——锅炉设计燃料代号, 用汉语拼音字母暗示, 按下列规定：燃“煤”炉用“M”暗示；燃“油”炉用“Y”暗示；燃“气”炉用“Q”暗示；燃其它燃料炉用“T”暗示；对原设计已考虑可燃用两种燃料的锅炉, 可用两种燃料代号并列, 如可燃“煤”和“油”锅炉, 用“MY”暗示.可燃“油”和“气”锅炉, 用“YQ”暗示.E——锅炉变型设计顺序号, 一般用阿拉伯数字暗示, 具体数字由各厂（公司）自行确定.2.5 电站锅炉产物型号编制示例：2.5.1 某公司制造的最年夜连续蒸发量670t/h, 介质出口压力为13.7MPa的电站锅炉, 设计燃料为煤的锅炉, 第三次变型设计,其型号为：××1025 / 18.3M003。

WNS2-1.0-Y（Q）燃油、燃气锅炉产品说明书无锡市沈能节能设备有限公司一、概述本锅炉的设计完全按照《蒸汽锅炉安全技术监察规程》（1996）之规定。

WNS2-1.0-Y（Q）型锅炉为卧式三回程火管燃油燃气快装蒸汽锅炉，采用湿背式结构。

第一回程为波形炉胆，第二、三回程为烟道。

锅炉配置完善的全自动控制装置和安全保护装置，实现水位全自动控制和最低水位报警、停炉；蒸汽压力自动控制及超压保护，锅炉自动点火，燃油器火力调节和熄火保护，以保证锅炉安全经济运行。

该产品的燃料为轻油或天然气，燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧。

烟气由回燃室转向180°入第二回程螺纹烟道，然后在前烟箱处再次转向180°进入第三回程螺纹烟管，最后通过烟箱及烟囱排入大气。

二、主要规范及设计参数1、额定蒸发量 2 t/h2、额定蒸汽压力 1.0 MPa3、额定蒸汽温度184℃4、给水温度20℃5、试验压力 1.65MPa6、锅炉受热面积53 M²7、最大件运输重量8.42吨8、最大件外形尺寸5.1×3×2.6 m三、结构简介本锅炉由锅炉本体，底座，平台扶梯，保温与包装，阀门仪表及附件，前、后烟箱和电控系统等部分组成。

锅炉本体上采用下置炉胆左右烟管对称布置湿背式结构形成。

第一回程为炉胆，由波形炉胆组焊而成。

采用波形炉胆结构既增加了传热面积，增加了炉胆刚性，也满足了炉胆受热后的自由膨胀。

回燃室由中间筒体和回燃室前、内后管板组焊而成。

锅炉采用湿背式结构，避免了高温烟气对后烟箱的直接冲刷，提高了运行的可靠性。

第二回程由螺纹烟管组成，螺纹烟管可以大大强化传热，从而减少对流受热面积，使锅炉结构紧凑，节省钢材。

第三回程也由螺纹烟管组成。

前后烟箱采用整体式烟箱，烟箱上有对开式烟箱门，该结构整体性好，美观大方，锅炉前后烟箱门结构新颖，开启轻便，便于内部检查及清理。

四、燃烧器本锅炉采用全自动化控制进口燃烧器，可以根据用户要求选配其它品牌的燃烧器。

20吨燃气锅炉（蒸汽）技术参数和价格
原文出自于豫鑫锅炉：/article/7331.html
20T燃气锅炉（蒸汽）技术参数：
型号WNS20
额定蒸发量t/h20
额定蒸汽压力Mpa 1.25和1.6等等
额定蒸汽温度℃193和204
给水温度℃105
传热面积M3516
适用燃料轻油、重油、燃气、煤气等轻油耗量kg/h1220
重油耗量kg/h1157
天然气耗量Nm3/h1330
城市煤气Nm3/h3073
天然气供气压力mbar150-300
城市煤气供气压力mbar150-300
燃重油总电功率三相电KW118.5
燃轻油总电功率三相电KW
燃气总电功率三相电KW77
锅炉最大运输重量T45.5
锅炉满水容积M334.1
燃气蒸汽锅炉的选型原则：
1.通常宜选用卧式燃气锅炉。

如果锅炉房面积有限，可选用立式锅炉。

立式锅炉热效率比卧式低。

2.如果要求蒸汽压力超过1.6Mpa，则宜选用水管锅炉。

3.根据生产工艺的需要，考虑管网和锅炉房内部阻力损失，需留有一定余量。

20T燃气锅炉在客户现场的效果图：
20T燃气锅炉（蒸汽）的价格，请直接联系在线崔经理或电话咨询；20T燃气锅炉的压力大小会影响锅炉的价格，所以需要您电话咨询说明燃气锅炉详细需求！
20T燃气锅炉详细介绍：
20吨燃油气锅炉：/article/4041.html。

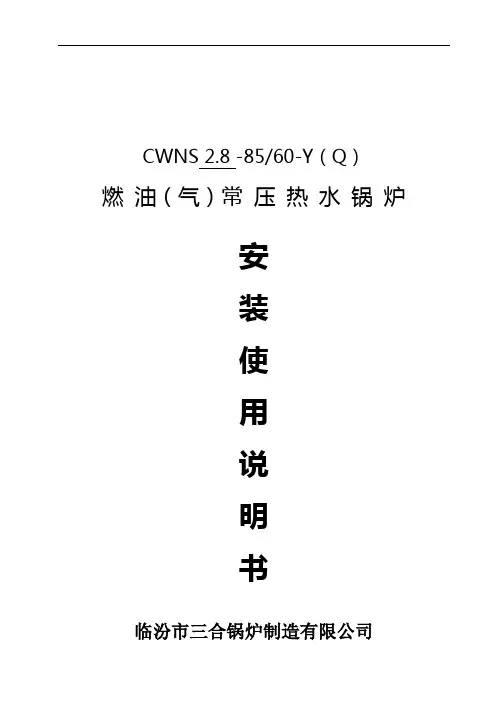

CWNS 2.8 -85/60-Y（Q）燃油（气）常压热水锅炉安装使用说明书临汾市三合锅炉制造有限公司一、结构、性能特点1、结构紧凑，占地面积小，安装移动方便。

2、常压运行，安全可靠，便于维护保养。

3、采用国际先进的进口燃烧机，实现了全自动高效燃烧，燃烧效率高。

4、超厚保温层设计，保温效果好，炉体表面温度低，散热损失小。

5、出水温度自动显示，超温缺水自动保护。

6、无烟、无尘、低噪声，环保指标达到发达国家先进水平及中国环保标准的要求。

7、操作简便，易学易懂。

8、不能承压使用。

二、工作原理及结构（一）燃气锅炉启动与停运气体燃料同样由碳、氢、氧、氮、硫、水分、灰分组成，但它通常用各组成气体的体积分数来表示。

气体燃料具有与液体相同的优点，但是它易爆炸，在使用时应采取相应的安全措施。

1、点火与操作锅炉点火前，必须设置点火室，使之具备“火等气”的点火条件。

如煤气因故熄灭且可能积聚时，应开启烟道挡板，把残留在炉内和烟道内的煤气排尽后，再行点火。

待煤气燃烧稳定后，可停止点火，但司炉人员仍不得擅自离开工作岗位。

燃气炉点火以利雅路燃烧器为实例：（1）开动燃烧器电机，开始清扫吹风（煤气阀门已接通）。

（2）伺服电机打开风挡，最大风量吹风不少于20秒。

（3）对阀门进行泄漏检测。

上次关机时，程序规定为先关1号电磁阀，再晚3～4秒关闭2号电磁阀。

根据伯努利定理，流速大、压强小。

根据这一道理，1号阀、2号阀中间段为低压区，电磁阀中间管内在重新启炉时如果仍然是空，无压力，证明1号阀不漏气。

在吹风过程中，1号阀打开2秒马上关闭，则中间段管道内充气，这时再检测，应有压力，且测试一段时间无压力降，则证明2号阀及管路均不漏气，这时电磁阀全部检查完毕（即在吹风过程中能听到1号阀响一次，用手摸时感觉到有一次动作）。

（4）伺服马达关闭风档到点火位置（17秒），即凸轮退回。

（5）预点火时间4秒开始（提前4秒）开始电打火）。

（6）点火电磁阀打开，先是1号电磁阀打开，然后点火小电磁阀打开（可听到动静），然后是点火“扑”的声音。
