燃油（气）蒸汽锅炉作者：佚名日期：2013年04月08日来源：本站原创浏览：35 次WNS型燃气锅炉为卧式快装内燃三回程火管锅炉。
采用偏置炉胆湿背式结构，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。
锅炉装有活动的前后烟箱盖，使锅炉检修方便。
锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。
该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
主要特点：1、整体结构合理、紧凑、属锅炉岛型，符合快装出厂条件。
本产品出厂时由三大部分组成；锅炉主机、烟囱及管路系统，其中主机和烟囱部分已在厂内制造完毕，主机所配套的管路阀门、仪表已随机装妥，运至现场将主机和烟囱组装即可。
现场接通气源、电源、水管路即可试车。
大大缩短了安装周期，且可保证产品质量。
2 设计性能先进。
该锅炉主机属整体结构，燃烧器装配在前烟箱盖上，本体主要布置受热面和燃烧室部分。
具有结构合理、紧凑，钢材耗量低，炉胆采用偏置波形炉胆，保温层选用新型轻质隔热保温材料，外包装采用彩色薄板，外形包装为长方体，使锅炉性能、重量、结构尺寸、外观造型与国内同容量产品相比具有明显的先进性和美观感。
该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体，不须另做基础。
3、水循环简单，受压部件结构合理，在保证水质的情下，可以安全运行。
4、配套辅机齐全，综合技术性能先进。
锅炉的工作过程：燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆前端进入燃尽室内，在燃尽室后部上侧进入对流受热面，经由前烟箱体上部进入第二对流受热面从后烟箱后部离开锅炉到囱排入大气。
若因调风不适当产生烟尘可分别沉降在前、后烟箱体、燃尽室内，打开检查门可全部清理。
工质通过受热产生饱和蒸汽由主汽阀输出至运行系统。
WNS系列燃油（气）蒸汽锅炉技术参数。
单位t/h 1Mpa 1℃20℃193Mpa 1.4㎡ 2.7受辐射㎡ 4.35热对流㎡26.28面省煤器㎡18.36生物质颗粒%79m ³ 4.5kg/h 370℃140kw16.27Ф300mm x15mt 14.6名称型号与参数名称型号与参数型号 4-72 No3.2A 型号Y5-47 No4C 主轴转速2900r/min 主轴转速2900r/min全压 1300-792Pa 全压 1873-1285Pa 流量 1688-3517m ³/h流量 3130-5750m ³/h配用电机Y90L-22.2kw配用电机Y112M-24kwDZL1-1.0-T链条炉排生物质蒸汽锅炉技术参数锅炉型号规格、参数 名称蒸发量额定蒸汽压力DZL1-1.0-T给水温度额定蒸汽温度水压试验压力炉排面积设计煤种设计热效率水容积燃料耗量排烟温度总耗电功率烟囱直径X 高度最大件运输重量最大件运输尺寸（长X 宽X 高）辅机规范5271x2500X3154鼓风机mm 引风机型号1½GC-5X5除尘器SM-I型流量6m³/h电器控制柜CKC -I型扬程115m水处理XFC Ф273型配用电机Y132 S2-2 7.5kw出渣机型号GBL-03单位t/h1Mpa1℃20℃193Mpa 1.4㎡ 2.7受辐射㎡ 4.35热对流㎡26.28面省煤器㎡18.36II类烟煤%79m³ 4.5kg/h370℃140kw16.27Ф300mm x15mt14.6名称型号与参数名称型号与参数型号4-72No3.2A型号Y5-47 No4C主轴转速2900r/min主轴转速2900r/min 全压1300-792Pa全压1873-1285Pa流量1688-3517m³/h 流量3130-5750m³/hDZL1-1.0-AII链条炉排蒸汽锅炉技术参数锅炉型号规格、参数名称蒸发量额定蒸汽压力给水温度额定蒸汽温度水压试验压力炉排面积设计煤种设计热效率水容积燃料耗量排烟温度总耗电功率烟囱直径X高度最大件运输重量最大件运输尺寸（长X宽X高）辅机规范给水泵鼓风机DZL1-1.0-AII5271x2500X3154 mm引风机配用电机Y90L-22.2kw 配用电机Y112M-24kw型号 1½GC-5X5除尘器SM-I 型流量 6m ³/h 电器控制柜CKC -I 型扬程 115m 水处理XFC Ф273型配用电机Y132 S2-2 7.5kw出渣机型号GBL-03单位t/h 1Mpa 1℃20℃184.06Mpa 1.4㎡ 1.97受辐射㎡ 4.32热对流㎡31.99面省煤器㎡13.86Ⅱ类煤种%77.2m ³ 4.5kg/h 196.9℃153.8kw12.7Ф300mm x25mt 11.6名称型号与参数名称型号与参数型号 4-72 No3.2A 型号Y5-47No4C 主轴转速2900r/min 主轴转速2900r/min全压 1300-792Pa全压 1451-990Pa设计热效率DZH1-1.0-AⅡ手烧蒸汽锅炉技术参数锅炉型号规格、参数 名称蒸发量额定蒸汽压力燃煤耗量排烟温度总耗电功率烟囱直径X 高度最大件运输重量给水温度额定蒸汽温度水压试验压力炉排面积设计煤种（长X 宽X 高）辅机规范给水泵DZH1-1.0-A Ⅱ水容积4310x1900X2865鼓风机mm应风机最大件运输尺寸流量 1688-3517m ³/h 流量 2750-5060m ³/h配用电机Y90L-22.2kw 配用电机Y100L-23kw型号 1½GC-5X5除尘器SM-2型流量 6m ³/h 电器控制柜CKC Ⅱ型量程 115m 水处理XFC Ф273型配用电机Y132 S2-27.5kw鼓风机给水泵应风机。
WNS2-1.0-Y（Q）燃油、燃气锅炉产品说明书无锡市沈能节能设备有限公司一、概述本锅炉的设计完全按照《蒸汽锅炉安全技术监察规程》（1996）之规定。
WNS2-1.0-Y（Q）型锅炉为卧式三回程火管燃油燃气快装蒸汽锅炉，采用湿背式结构。
第一回程为波形炉胆，第二、三回程为烟道。
锅炉配置完善的全自动控制装置和安全保护装置，实现水位全自动控制和最低水位报警、停炉；蒸汽压力自动控制及超压保护，锅炉自动点火，燃油器火力调节和熄火保护，以保证锅炉安全经济运行。
该产品的燃料为轻油或天然气，燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧。
烟气由回燃室转向180°入第二回程螺纹烟道，然后在前烟箱处再次转向180°进入第三回程螺纹烟管，最后通过烟箱及烟囱排入大气。
二、主要规范及设计参数1、额定蒸发量 2 t/h2、额定蒸汽压力 1.0 MPa3、额定蒸汽温度184℃4、给水温度20℃5、试验压力 1.65MPa6、锅炉受热面积53 M²7、最大件运输重量8.42吨8、最大件外形尺寸5.1×3×2.6 m三、结构简介本锅炉由锅炉本体，底座，平台扶梯，保温与包装，阀门仪表及附件，前、后烟箱和电控系统等部分组成。
锅炉本体上采用下置炉胆左右烟管对称布置湿背式结构形成。
第一回程为炉胆，由波形炉胆组焊而成。
采用波形炉胆结构既增加了传热面积，增加了炉胆刚性，也满足了炉胆受热后的自由膨胀。
回燃室由中间筒体和回燃室前、内后管板组焊而成。
锅炉采用湿背式结构，避免了高温烟气对后烟箱的直接冲刷，提高了运行的可靠性。
第二回程由螺纹烟管组成，螺纹烟管可以大大强化传热，从而减少对流受热面积，使锅炉结构紧凑，节省钢材。
第三回程也由螺纹烟管组成。
前后烟箱采用整体式烟箱，烟箱上有对开式烟箱门，该结构整体性好，美观大方，锅炉前后烟箱门结构新颖，开启轻便，便于内部检查及清理。
四、燃烧器本锅炉采用全自动化控制进口燃烧器，可以根据用户要求选配其它品牌的燃烧器。
冷凝一体式蒸汽锅炉产品说明1、产品名称：冷凝一体式蒸汽锅炉2、产品型号：3、主要用途:为食品加工、印染、制药等工业企业提供生产用汽，医疗机构提供消毒用汽，为其它企事业、宾馆的采暖提供蒸汽，亦可通过换热器加热提供生活热水。
4、主要特点：锅炉系统WNS2-1.25-Y、Q环保型全自动燃油燃气冷凝卧式湿背式顺流燃烧蒸汽锅炉可向着大型化、组装化、自动化的方向发展。
我们很好地解决了锅炉的强化传热、散热损失、适应负荷变化、密封及结构合理胀缩等方面的问题。
燃料在炉胆内微正压燃烧，高温烟气沿波形炉胆进行辐射换热，向后至炉胆尾部折转180°进入第二回程烟管向前回流至前烟箱向上折转90°进入二级冷凝器进行对流换热，然后由二级冷凝器再进入一级冷凝器，在其中对流换热，最后经烟囱排入大气。
本系列锅炉结构紧凑合理，占地面积小，运行周期长，安装维修、运行操作方便。
配有意大利知名品牌“利雅路”燃烧器与锅炉充分配套，全自动程序控制和联锁保护，自动化程度高，可使锅炉在最佳状况下运行，热效率高，满足用户要求。
锅炉结构特点1）冷凝器双级布置，烟气余热梯级利用，内部采用无切削挤压螺旋翅片管，强化传热，排烟温度更低，热效率更高。
2）锅炉本体、二级冷凝器、一级冷凝器有机的结合为一体，安装简便易行，占地面积小。
3）根据炉膛辐射换热量和温度的四次方成正比的原理，我们优化了受热面的设计，波形炉胆总吸热量比例较大，具有良好的胀缩性。
4）轴对称向下偏置，湿背式顺流燃烧二回程结构，高温烟气全部聚集在前烟箱，后部烟温很低，直接用保温层保温，降低了维护费用；整体式前烟箱双开门设置，烟箱门双层密封，结构简单，便于开启、运行、操作和维护。
5）本锅炉采用硅酸铝、离心玻璃棉作为保温材料，其保温性能好、重量轻、运输安装方便。
6）锅炉上部设有人孔装置，下部设有清洗装置，便于维护和保养。
7）本系列锅炉的制造按GB/T16508.4-2013《锅壳锅炉第4部分：制造、检验与验收》的要求执行，完全符合国家标准。
燃油燃气锅炉WNS系列说明书燃油（气）热水锅炉WNS系列产品说明书目录第一章：概述 (3)第二章：系统设置及安装 (5)第三章：操作 (11)第四章：维护保养 (14)第五章：常见故障及处理方法 (15)第一章：概述本系列燃油（气）热水锅炉系本厂生产卧式、内燃、锅壳式结构，并以油、气为燃料的热水锅炉。
其结构布置包括以下二种：（1）采用大炉胆、中心回燃、烟气三回程布置，炉胆设置在锅壳中心，对流烟管环向分布，为扩展受热面、烟管内设置有扰流子。
（2）湿背式、二回程烟管、全波纹炉胆结构，并采用燃烧室低位设计，对流受热面对称布置方式。
该系列锅炉受压元件之间均采用焊接连接，采用高热阻纤维为保温层，及封闭式金属外罩为外护板。
可开启的前、后烟箱门，及在相应位置设置有人孔或头孔、手孔、检查孔、火焰观察孔等以方便锅炉的操作、维护、检修。
出、回水口均在锅炉顶部，出水口随机配置有集气装置，并在出、回水位置设置有温度、压力显示仪表。
在锅炉本体设计时，充分考虑了锅炉本体燃料的适应性，本系列锅炉在本体无须变化的情况下，只须更换燃烧设备，就可适用于重油、轻柴油、气体燃料的燃烧。
用户在订购本系列燃油（气）热水锅炉时，应提供详细的燃料资料，以便本厂为您配套与燃料相适应的燃烧装置。
本系列燃油（气）热水锅炉，具有较完善的自动控制及保护功能，其主要包括以下几个方面：根据温度控制器设定温度范围，自动启、停炉。
燃烧装置的风机、油泵联锁、点火程序控制及熄火保护等。
低温防冻。
故障自检。
超温、超压停炉并报警。
失水报警并停炉。
油温自控及保护（重油）。
漏气自检。
高、低风压、气压自控。
（气体燃料）第二章：系统设置及安装新锅炉安装前，需书面向当地特种设备安全监督管理部门告知备案。
委托专业设计院对锅炉房及其布置进行设计。
选择有燃油（气）锅炉安装经验的专业的有资质的安装单位。
?安装验收后30日内安装单位应将有关技术资料移交使用单位；使用单位并将其归档。
该系列锅炉其系统布置及安装应遵循下列规范及标准：《特种设备安全监察条例》。
WNS2-1.25-Y(Q)全自动燃油（气）蒸汽锅炉设计说明书总图号：W2000编制:校对:审定:二〇一三年十一月目录一、设计目的、要求、技术参数二、技术依据三、锅炉基本结构四、整体布置五、适用条件一、设计目的、要求、技术参数㈠设计目的、要求：为认真贯彻国家质检总局颁布的TSG G0002－2010《锅炉节能技术监督管理规程》，响应国家节能减排的有关要求，满足市场需求，我们对WNS2-1.25-Y（Q）型全自动卧式燃油（气）蒸汽锅炉进行了节能改造设计。
该系列产品具有体积小、烟尘排放量低、排烟温度低、热效率高、操作简单等优点。
适用于工矿、机关、学校、旅馆等单位的工业用汽、采暖、和生活用汽等用途。
㈡技术参数：该系列锅炉工况范围及主要技术参数见下表，详细情况，请参阅锅炉总图及管道仪表阀门图等。
序号名称单位参数1额定蒸发量t/h22额定蒸汽压力MPa 1.253额定蒸汽温度℃1944给水温度℃205设计燃料轻油/天然气6低位发热量K J/K g/K J/m³42915/355887燃料消耗量K g/h/m³/h131.57/158.38设计热效率％89.26/89.469排烟温度℃159/16710排烟处过量空气系数 1.111本体金属消耗量kg431612钢结构耗钢量Kg80013总金属消耗量kg511614总耗电功率KW615给水泵流量m3/h 2.416给水泵功率KW317给水泵扬程m16018给水泵调节方式变频（优先推荐）或节流19安全稳定运行的工况范围%50～100注：水泵的选取依据是锅炉的额定蒸汽压力和额定蒸发量㈢环保指标：1、烟尘浓度μ＜100mg/m³2、烟色黑度＜林格曼1级3、运行噪音＜85dB二、设计依据1、《锅炉安全技术监察规程》；2、TSG G0002-2010《锅炉节能技术监督管理规程》3、JB/T10094-2002《工业锅炉通用技术条件》；4、TSG G0003-2010《工业锅炉能效测试与评价》；5、GB/T16508《锅壳锅炉受压元件强度计算》6、GB13271《锅炉大气污染物排放标准》。

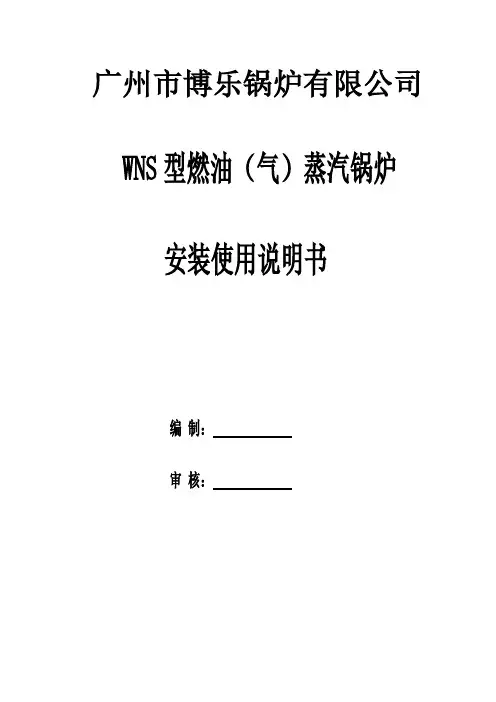

广州市博乐锅炉有限公司WNS型燃油（气）蒸汽锅炉安装使用说明书编制：审核：目录一结构简介 (2)二产品性能六大优点 (2)三主要技术参数 (2)四安装与调试 (2)五锅炉投入运行必须具备以下条件 (4)六电控框自动控制原理与使用说明 (6)附件一随机附件清单 (6)附件二常见故障及其排除 (6)附件三燃油（气）蒸汽锅炉安全操作保养守则 (9)一结构简介WNS系列全自动燃油（气）蒸汽锅炉，采用卧式湿背浮动炉胆三回程水箱二回程结构，全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，锅炉热效率90%以上，产品设计新颖、结构合理，工艺性能良好，安全可靠，使本产品具有不同凡响的优异品质，是最新开发的新款产品。
该设计采用优质品牌燃烧机，水位，压力控制仪表及水泵，阀门附件等均优选进口或国内精品，锅炉可实行负荷、压力、水位自动调节，并有缺水、超压、熄火、防干烧温控等多重自动保护功能，具有高度安全可靠性。
本产品经调试合格后出厂，是工矿企事业、服务业等广大用户理想的供热设备。
我们将努力提供一流的售后服务，保证用户安全经济使用。
二产品性能六大优点1 先进：采用美国耐用及日本节能先技术设计，储汽量大、汽量足、工作压力平稳、蒸汽品质好、寿命长。
2 节能：真正的三回程结构，尾部设置二回程余热水箱利用热能，热效率高达90%以上。
3 耐用：炉胆采用≥6mm厚一级探伤锅20钢，0.7Mpa工作压力，法兰连接，进口配件，受热均匀。
4环保：噪音小，无黑烟，烟气排放符合国家一类地区规定标准。
5安全：严格按《蒸汽锅炉安全技术监察规程》制造。
独有的防干烧温控装置多一道保护。
6 方便：一切运作全自动监控，售后服务随叫随到。
三主要技术参数四安装与调试（一）安装前的准备工作1 安装人员必须熟悉《蒸汽锅炉安全技术监察规程》，认真阅读本安装使用说明书及其它随机技术文件。
2 确定安装地点：1）锅炉安装应尽可能接近用汽现场，给水排污方便。
2）锅炉房的布置应符合《蒸汽锅炉安全技术监察规程》第八章“锅炉房”有关规定，锅炉房必须至少配备1211灭火器2只。
