推拉窗、平开窗、上悬窗原理
对于很多业主来说不知推拉窗、平开窗、上悬窗的原理是什么，所以我在这里像大家说说它们的优势及特点，你们也可以根据你们的喜好来选择你们所喜欢的款型。
（1）推拉窗：优点是简洁、美观，窗幅大，玻璃块大，视野开阔，采光率高，擦玻璃方便，使用灵活，安全可靠，使用寿命长，在一个平面内开启，占用空间少，安装纱窗方便等。
目前采用最多的就是推拉窗。
缺点是两扇窗户不能同时打开，最多只能打开一半，通风性相对差一些；有时密封性也稍差。
（2）平开窗：优点是开启面积大，通风好，密封性好，隔音、保温、抗渗性能优良。
内开式的擦窗方便；外开式的开启时不占空间。
缺点是窗幅小，视野不开阔。
外开窗开启要占用墙外的一块空间，刮大风时易受损；而内开窗更是要占去室内的部分空间，使用纱窗也不方便，开窗时使用纱窗、窗帘等也不方便，如质量不过关，还可能渗雨。
（3）上悬式：这是后来才出现的一种铝合金、塑钢窗。
它是在平开窗的基础上发展出来的新形式。
它有两种开启方式，既可平开，又可从上不推开。
平开窗关闭时，向外推窗户的上部，可以打开一条十厘米左右的缝隙，也就是说，窗户可以从上面打开一点，打开的部分悬在空中，通过铰链等与窗框连接固定，因此称为上悬式。
它的优点是：既可以通风，又可以保证安全，因为有铰链，窗户只能打开十厘米的缝，从外面手伸不进来，特别适合家中无人时使用。
最近，这种功能已不仅局限于平开的窗子，推拉窗也可以上悬式开启。
平开窗与推拉窗的区别比较塑钢门窗就其开启方式分类，目前市场上较为流行、实用的窗型要数推拉与平开两种方式。
平开窗是指合页（铰链）安装于门窗侧面向内或向外开启的门窗；推拉门窗主要是指窗扇沿水平方向垂直左右推拉的门窗。
推拉与平开在采用同等玻璃与配件的情况之下相比较各有所长，下面就以门窗的外观、性能、价格及使用功能等方面详细论述其各自的特点。
一、外观上平开窗与推拉窗的区别主要在于与建筑物整体风格的搭配上，平开窗因其分格的灵活性比较大，可以将其做出任何的线条的立面效果，且对于大分格的落地窗而言，开启扇只占整窗的很小一部分，故其较适用于对建筑物整体效果要求较严密的高档楼盘，特别符合建筑师所追求的大分格、宽敞明亮、通透效果好、外观协调流畅的建筑。
推拉窗因其开扇位只能是水平推拉，故而难以与大分格的固定玻璃相匹配，一般都较适合于横竖线条较为分明的开业厂房或是乡村家庭建筑。
二、在门窗的三性能（抗风压性、水密性、气密性）方面，平开窗普遍都要优于推拉窗。
门窗的抗风压性能取决于门窗主受力杆件的抵抗矩，往往型材的截面越大其抵抗矩也要大些，但不完全成正比。
平开窗一般型材截面较小但其主受力杆件往是拼樘料或中竖料，这些主受力杆件在设计过程之中都会相应作加强处理，所以其抗风压性能较好。
推拉窗型材截面一般比较大，按理说其抗风压性能应该会比较好，但只要稍加深入的受力分析便知其主受力杆件往往是中扇料，同时其上下梃仅靠滑轮来承受水平方向的风荷载，故期抗风压性能一般都不够理想。
门窗的水密性取决于开启部位的密封效果，平开窗一般采用胶条进行密封，而推拉窗一般采用毛条进行密封，胶条的密封效果普遍都优于毛条密封。
在气密性方面目前市面上平开窗的开启扇部位较多的采用两点锁或天地锁进行锁紧密封，其密封效果较佳。
而推拉窗一般都采用勾锁或碰锁进行锁紧，其密封效果不够理想。
所以说平开窗在三性能方面普遍都要比推拉窗好。
这也正是大部分高档商住楼都选择使用平开窗的原因所在。

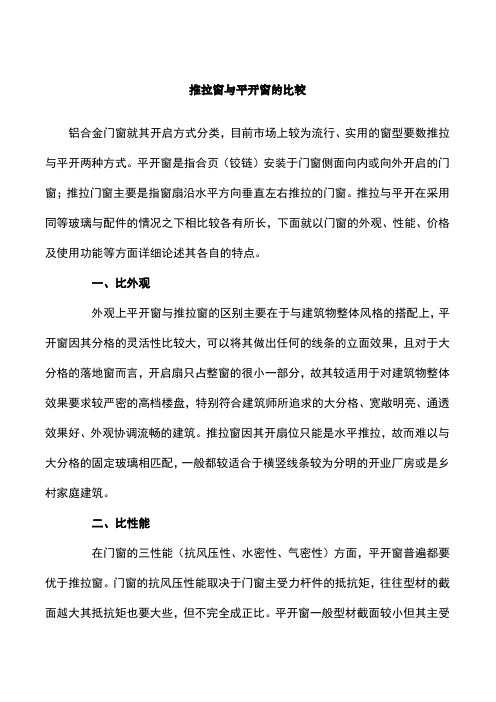

推拉窗与平开窗的比较铝合金门窗就其开启方式分类，目前市场上较为流行、实用的窗型要数推拉与平开两种方式。
平开窗是指合页（铰链）安装于门窗侧面向内或向外开启的门窗；推拉门窗主要是指窗扇沿水平方向垂直左右推拉的门窗。
推拉与平开在采用同等玻璃与配件的情况之下相比较各有所长，下面就以门窗的外观、性能、价格及使用功能等方面详细论述其各自的特点。
一、比外观外观上平开窗与推拉窗的区别主要在于与建筑物整体风格的搭配上，平开窗因其分格的灵活性比较大，可以将其做出任何的线条的立面效果，且对于大分格的落地窗而言，开启扇只占整窗的很小一部分，故其较适用于对建筑物整体效果要求较严密的高档楼盘，特别符合建筑师所追求的大分格、宽敞明亮、通透效果好、外观协调流畅的建筑。
推拉窗因其开扇位只能是水平推拉，故而难以与大分格的固定玻璃相匹配，一般都较适合于横竖线条较为分明的开业厂房或是乡村家庭建筑。
二、比性能在门窗的三性能（抗风压性、水密性、气密性）方面，平开窗普遍都要优于推拉窗。
门窗的抗风压性能取决于门窗主受力杆件的抵抗矩，往往型材的截面越大其抵抗矩也要大些，但不完全成正比。
平开窗一般型材截面较小但其主受力杆件往是拼樘料或中竖料，这些主受力杆件在设计过程之中都会相应作加强处理，所以其抗风压性能较好。
推拉窗型材截面一般比较大，按理说其抗风压性能应该会比较好，但只要稍加深入的受力分析便知其主受力杆件往往是中扇料，同时其上下梃仅靠滑轮来承受水平方向的风荷载，故期抗风压性能一般都不够理想。
门窗的水密性取决于开启部位的密封效果，平开窗一般采用胶条进行密封，而推拉窗一般采用毛条进行密封，胶条的密封效果普遍都优于毛条密封。
在气密性方面目前市面上平开窗的开启扇部位较多的采用两点锁或天地锁进行锁紧密封，其密封效果较佳。
而推拉窗一般都采用勾锁或碰锁进行锁紧，其密封效果不够理想。
所以说平开窗在三性能方面普遍都要比推拉窗好。
这也正是大部分高档商住楼都选择使用平开窗的原因所在。
cad 平开门和推拉门表达方式平开门和推拉门是一种常见的门类，它们在建筑设计中发挥着重要的作用。
平开门指的是门扇可以向外或向内打开，使用铰链连接，以便人们进出。
推拉门则是门扇在水平方向上滑动，通常是通过轨道和滑轮进行操作。
这两种门的表达方式各有特点，下面将对它们进行详细描述。
平开门是一种经典的门类，它在建筑设计中广泛应用。
无论是在住宅、商业还是公共场所，我们都可以看到平开门的身影。
平开门的打开方式简单直接，使用者只需轻轻推开或拉动门扇，即可自由进出。
通过铰链的连接，门扇可以在水平方向上旋转，从而实现打开和关闭的功能。
平开门的设计灵活多样，可以根据不同的需求选择不同的材质和样式。
例如，木质平开门可以营造温馨和自然的氛围，而金属平开门则更加坚固耐用。
相比之下，推拉门是一种更加现代化和时尚的门类。
推拉门的设计使得门扇可以在水平方向上平稳滑动，无需占用额外的空间。
推拉门通常使用轨道和滑轮的结构，使用者只需轻轻推动门扇，即可实现开启和关闭的功能。
推拉门的设计使得它在狭小空间中十分实用，尤其适合于室内空间有限的场所。
例如，在衣柜和厨房的设计中，推拉门可以有效地节省空间，提高使用效率。
同时，推拉门的外观设计也非常多样化，可以根据个人喜好选择不同的材质和风格。
无论是平开门还是推拉门，它们都在建筑设计中发挥着重要的作用。
它们不仅为人们提供了便利和舒适的使用体验，还可以通过外观设计来增添建筑物的美感。
当然，在选择平开门或推拉门时，我们需要根据具体的需求和空间来进行判断。
无论是平开门的经典和简约，还是推拉门的现代和时尚，它们都可以为我们的生活带来便利和美好。
让我们在建筑设计中充分发挥它们的作用，打造一个舒适、实用和美观的空间。
窗的分类与构造一、窗的分类1.按开启形式分类题。
图2固定窗固定窗没有窗扇，不能开启，玻璃直接嵌固在窗框上。
因此它无法通风，但其构造简单，密闭性好，可用于采光和观景，多与门亮子和开启窗配合使用。
图3悬窗悬窗根据铰链和转轴的位置不同可分为上悬窗、中悬窗和下悬窗。
上悬窗一般向外开开启，防雨较好；下悬窗一般向内开启，通风较好，但不防雨，不能作为外窗使用；中悬窗是在窗扇两边中部装水平转轴，窗扇开启时，绕水平轴旋转，上部向内，下部向外，因此，对挡雨和通风均有利，且开启易于机械化。
图4推拉窗推拉窗分水平推拉窗和垂直推拉窗两种。
他们有一个共同点，就是不占空间，所以在民用建筑中应用尤为广泛。
由于开启的窗洞面积有限，所以对通风有一定影响。
2.按材料分类窗按材料分可以分为木窗、铝合金窗、塑料窗、塑钢窗等等。
木窗所用材料为木材，所以在造型、质感、保温、耐久等等方面都有其独特的优势。
铝合金窗由于铝合金型材本身重量轻、强度高、耐久性好、色泽鲜艳、加工方便等优点被人们广泛使用，但是由于它是金属材料材料，所以导热性能较好，不利于保温节能。
为了弥补其缺点常在其型材中参加隔热条形成断桥，我们称之为断桥铝合金窗。
塑料窗是指基材为未增塑聚氯乙烯〔PVC-U〕型材并内衬增强型钢的窗。
因内衬增强型钢所以常被称作塑钢窗。
与铝合金窗相比其隔热、保温效果显著，尤其对具有暖气空调设备的现代建筑物更加适用。
3.按采光位置分类窗按采光位置可以分为侧窗和天窗两种。
一般的窗均为侧窗，天窗是指设在屋顶上的窗。
进深或跨度大的建筑物，室内光线差，空气不畅通，设置天窗可以增强采光和通风，改善室内环境。
所以在宽大的单层厂房中，天窗的运用比拟普遍。
二、窗的构造1.窗的组成窗是有窗框、窗扇和五金件组成。
窗扇可以由单块玻璃镶嵌，也可以增加窗芯，由多块玻璃镶嵌。
表1窗地面积比2.窗的尺度窗洞的大小主要跟采光与节能有关。
所以在确定窗洞大小的时候常用到窗地面积比、玻地比、窗墙比等参数。
门窗表、门窗大样怎么画？一、参阅图集首先我们在进行门窗编号的编制和门窗大样的设计过程中需要去参照一些相关图集。
要根据门窗特性，比如说你选用的是木门窗或是防火门窗等，你就需要查阅相对应的图集内容。
图集中会有选用设计材料的相关规定以及它的适用范围。
二、门窗编号的编制方法下面我们来一起学习一下门窗编号的编制方法：1、常用门窗类别编号常用门类别编号，有以下4种情况：按材料分：例如：木门-M;塑料门-SM;铝合金门-LM（规律：中文名拼音首字母）按功能形式分：例如：卷帘门-JM；防盗门-FDM;防火门-FM甲（乙、丙）防火隔声门-FGM甲（乙、丙）；防火卷帘门-FJM；门联窗-MLC按开启方式：平开门-PM；推拉门-TM人防门：依据《防空地下室建筑设计》或者《人防工程防护设备选用图集》常用窗类别编号，原则其实与门的规则是类似的：按材料分：例如木窗-MC;钢窗-GC;铝合金窗-LC;木百叶窗-MBC；铝合金百叶窗-LBC;塑料窗-SC；按功能形式分：例如防火窗-FC甲（乙、丙）;隔声窗-GSC；全玻框窗-QBC；幕墙：MQ；玻璃隔断-GD按开启方式：例如固定窗-GDC；平开窗-PC；推拉窗-TC；滑撑窗-HTC 2、门窗编号方法现在我们来通过一个具体的例子，来讲解门窗的编号方法，一共有两种：1、第一种就是我们刚才所说的类别代号+n（数字）：如LC-1、LC-2……并不体现门窗洞口尺寸，洞口尺寸将在门窗表中注明，并且备注上采用标准图、型号及功能。
那么这种标注方法的优点呢，是比较清晰，但是呢，在平面图纸上就没法直观读出门窗洞口的尺寸。
2、另外一种编号方法就是类别代号+洞口宽高的缩写及代号，比如说举个例子：这个窗户的宽度是1700，高度是1500，同时窗户的开启形式是推拉窗，所以说它的编号就是TC-1715，那么其他相关信息包括图集编号及备注需要在门窗表上补足。
这种编制方法我们可以很直观的在平面图中可看出洞口尺寸，但是呢，它的字数会比较多，我们要注意排版和文字遮挡等问题。
门窗幕墙：22种窗户分类汇总窗的分类根据开启方式的不同分为：固定窗、平开窗、横转旋窗、立转旋窗、推拉窗、倒窗等。
1.固定窗固定窗不能开启，一般不设窗扇，只能将玻璃嵌固在窗框上。
有时为同其它窗产生相同的立面效果也设窗扇，但窗扇固定在窗框上。
固定窗仅作采光和眺望之用，通常用于只考虑采光而不考虑通风的场合。
由于窗扇固定，玻璃面积可稍大些。
平开窗2.平开窗在窗扇一侧装铰链，与窗框相连。
有单扇、双扇之分，可以内开或外开。
平开窗构造简单，制作与安装方便，采风、通风效果好，应用最广。
平开窗：是一种传统的窗型，应用范围最广，分内开、外开两种。
内开启便于擦窗，但开时占据室内空间，制作不当，雨天会向内渗水。
向外开的窗扇防水性能好，开启时不占室内空间，但大风雨天易受损，对五金件强度要求较高。
平开窗最大特点是密封性能好，窗扇能全部打开，便于通风，结构简单。
3.推拉窗分类：左右推拉、上下推拉推拉窗有不占据室内空间的优点，外观美丽、价格经济、密封性较好。
采用高档滑轨，轻轻一推，开启灵活。
配上大块的玻璃，既增加室内的采光，又改善建筑物的整体形貌。
窗扇的受力状态好、不易损坏，但通气面积受一定限制4.射窗射窗的结构与平开窗相似，只是铰链(合页)安装的位置不同，安装在顶部。
射窗较适合厨房、卫生间等小窗户或有中央空调的宾馆、写字楼，有时是与平开窗、推拉窗配套使用的。
5.上悬窗是在平开窗的基础上发展出来的新形式。
它有两种开启方式，既可平开，又可从上部推开。
平开窗关闭时，向外推窗户的上部，可以打开一条十厘米左右的缝隙，也就是说，窗户可以从上面打开一点，打开的部分悬在空中，通过铰链等与窗框连接固定，因此称为上悬式。
上悬窗优点既可以通风，又可以保证安全，因为有铰链，窗户只能打开十厘米的缝，从外面手伸不进来，特别适合家中无人时使用。
最近，这种功能已不仅局限于平开的窗子，推拉窗也可以上悬式开启。
6.横转旋窗根据转动轴心位置的不同：有上悬窗、中悬窗、下悬窗上悬窗和中悬窗用于外窗时，通风与防雨效果较好，但也常作为门窗上的气窗形式;下悬窗使用较少7.立转旋窗立转旋窗转动轴位于上下冒头的中间部位，窗扇可以立向转动。
