SG8306火灾声光警报器使用说明书

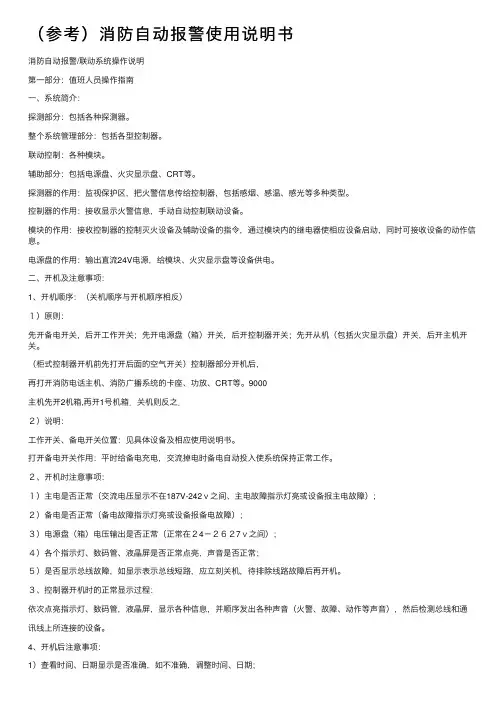

（参考）消防⾃动报警使⽤说明书消防⾃动报警/联动系统操作说明第⼀部分：值班⼈员操作指南⼀、系统简介：探测部分：包括各种探测器。

整个系统管理部分：包括各型控制器。

联动控制：各种模块。

辅助部分：包括电源盘、⽕灾显⽰盘、CRT等。

探测器的作⽤：监视保护区，把⽕警信息传给控制器，包括感烟、感温、感光等多种类型。

控制器的作⽤：接收显⽰⽕警信息，⼿动⾃动控制联动设备。

模块的作⽤：接收控制器的控制灭⽕设备及辅助设备的指令，通过模块内的继电器使相应设备启动，同时可接收设备的动作信息。

电源盘的作⽤：输出直流24V电源，给模块、⽕灾显⽰盘等设备供电。

⼆、开机及注意事项：1、开机顺序：（关机顺序与开机顺序相反）１）原则：先开备电开关，后开⼯作开关；先开电源盘（箱）开关，后开控制器开关；先开从机（包括⽕灾显⽰盘）开关，后开主机开关。

（柜式控制器开机前先打开后⾯的空⽓开关）控制器部分开机后，再打开消防电话主机、消防⼴播系统的卡座、功放、CRT等。

9000主机先开2机箱,再开1号机箱．关机则反之．２）说明：⼯作开关、备电开关位置：见具体设备及相应使⽤说明书。

打开备电开关作⽤：平时给备电充电，交流掉电时备电⾃动投⼊使系统保持正常⼯作。

２、开机时注意事项：１）主电是否正常（交流电压显⽰不在187V-242ｖ之间、主电故障指⽰灯亮或设备报主电故障）；２）备电是否正常（备电故障指⽰灯亮或设备报备电故障）；３）电源盘（箱）电压输出是否正常（正常在２4－２６２7ｖ之间）；４）各个指⽰灯、数码管、液晶屏是否正常点亮，声⾳是否正常；５）是否显⽰总线故障，如显⽰表⽰总线短路，应⽴刻关机，待排除线路故障后再开机。

３、控制器开机时的正常显⽰过程：依次点亮指⽰灯、数码管，液晶屏，显⽰各种信息，并顺序发出各种声⾳（⽕警、故障、动作等声⾳），然后检测总线和通讯线上所连接的设备。

4、开机后注意事项：1）查看时间、⽇期显⽰是否准确，如不准确，调整时间、⽇期；2）报警控制器报警是否正常；3）联动设备在⼿动盘上⼿动启动设备是否正常；4）有⽆异常现象出现；如有外界强⼲扰造成机器死机（⽆时间显⽰，键盘不能操作），可关机后重新开机看能否恢复正常。

火灾报警系统操作说明

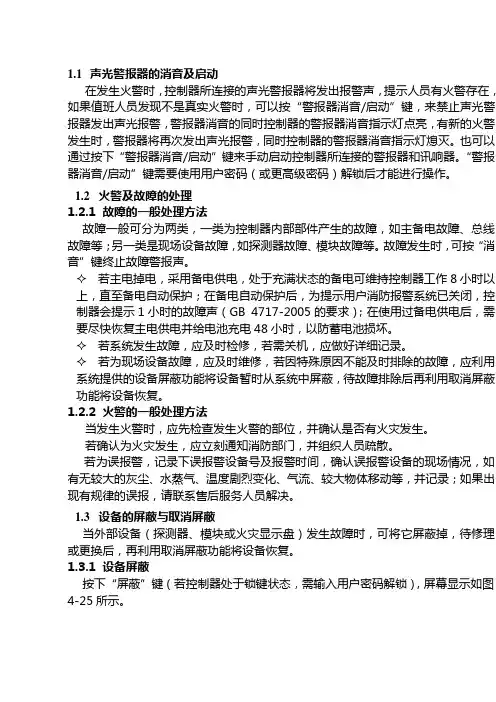

一、出现火灾报警时的操作程序：
当发现火灾报警控制器发出警报时，首先确认是否有火灾发生。

（一）若确认发生火灾时，应立即采取以下措施：
1、利用现场灭火设施进行灭火；
2、立即报告值班主管或管理部主管；
3、启动消防应急预案。

（二）若判断为误报，应采取以下措施：
1、依据火灾报警显示盘所显示内容，迅速检查误报火警部位的环境，判断是否是由于人为或其他因素造成的误报警。

2、如确定是人为因素造成的手动报警，则如下操作：
3
、如确定是烟感探头异常遮挡造成的报警，则如下操作：
码“
59”使控制器恢复正常状态，警报解除。

火灾报警控制器G S T操作步骤Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】火灾报警控制器GST5000 操作步骤： 一、消音操作1、消除本机声音在报警状态下，按下“ACK/MUTE ”按键，出现下面输入密码的提示输入密码操作密码‘’，然后按‘ENTER ’键，消除本机声音操作完成。

2、消除现场声光报警器声音在报警状态下，按下“SILENCE ”按键，出现上面输入密码的提示输入密码操作密码‘’，然后按‘ENTER ’键，消除现场声光报警器声音操作完成。

二、复位操作复位‘RESET ’按键，是复位控制器的火警或故障状态，使控制器返回正常监控状态操作时，按下‘RESET ’按键，输入操作密码‘’，然后按‘ENTER ’按键，复位完成。

同样需要输入操作密码‘’三、火警界面意义图5-3火警界面说明：Last Fire 16:34 Zone001GST CO., LTD.Please Input Password********8 位！Last Fire ！ 16:34 Zone001 6 FLOOR GREEN HOUSE !Fire! total 100002 16:34 zone 001－103 OPTICAL1 FLOOR COOKROOM003 16:34 zone 001-101 OPTICAL 1 FLOOR DINING ROOM004 16:34 zone 002-111 OPTICAL 2 FLOOR LIBINGROOM005 16:34 zone 003-121 OPTICAL 3 FLOOR LIBINGROOMPress Enter toSelect an Item6 FLOOR GREEN HOUSE //最晚火警，发生于001区，时间是16:34，地点是6层的花房。

!Fire! total 100//火警总数002 16:34 zone 001-103 OPTICAL/第2条火警发生的时间、所处的分区、设备地址和类型1 FLOOR COOKROOM//发生火警的分区注释（前8位）和设备注释（后32位）003 16:34 zone 001-101 OPTICAL/第3条火警发生的时间、所处的分区、设备地址和类型1 FLOOR DINING ROOM//发生火警的分区注释（前8位）和设备注释（后32位）004 16:34 zone 002-111 OPTICAL/第4条火警发生的时间、所处的分区、设备地址和类型2 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）005 16:34 zone 003-121 OPTICAL/第5条火警发生的时间、所处的分区、设备地址和类型3 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）Press Enter toSelect an Item//按ENTER键，可以选择火警信息进行查看四、火警信息处理当发生火警时，首先根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生。

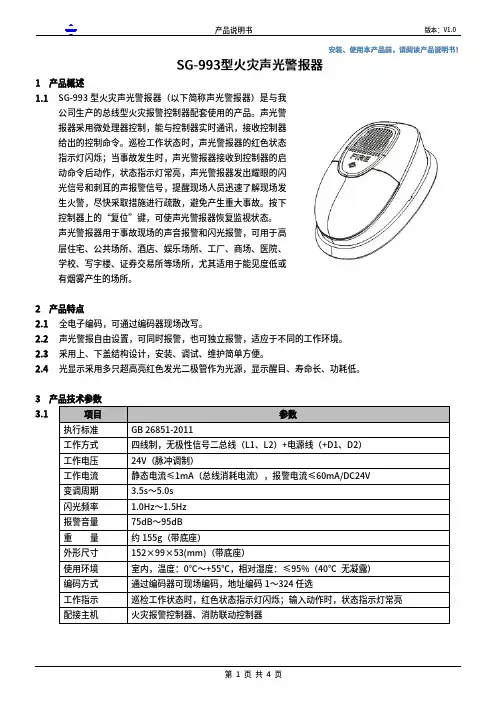

1产品概述1.1SG-993型火灾声光警报器（以下简称声光警报器）是与我公司生产的总线型火灾报警控制器配套使用的产品。

声光警报器采用微处理器控制，能与控制器实时通讯，接收控制器给出的控制命令。

巡检工作状态时，声光警报器的红色状态指示灯闪烁；当事故发生时，声光警报器接收到控制器的启动命令后动作，状态指示灯常亮，声光警报器发出耀眼的闪光信号和刺耳的声报警信号，提醒现场人员迅速了解现场发生火警，尽快采取措施进行疏散，避免产生重大事故。

按下控制器上的“复位”键，可使声光警报器恢复监视状态。

声光警报器用于事故现场的声音报警和闪光报警，可用于高层住宅、公共场所、酒店、娱乐场所、工厂、商场、医院、学校、写字楼、证券交易所等场所，尤其适用于能见度低或有烟雾产生的场所。

2产品特点2.1全电子编码，可通过编码器现场改写。

2.2声光警报自由设置，可同时报警，也可独立报警，适应于不同的工作环境。

2.3采用上、下盖结构设计，安装、调试、维护简单方便。

2.4光显示采用多只超高亮红色发光二极管作为光源，显示醒目、寿命长、功耗低。

33.14.1单位：mm图1SG-993警报器主体5产品使用与工程应用5.1配套安装底座(DZ-993)示意图图2SG-993警报器底座DZ-993端子定义（无极性）L1控制器总线信号接入端L2控制器总线信号接入端D1连接DC电源的+24V D2连接DC电源的GND5.2产品后盖示意图图35.3地址编码：声光警报器编码时，将编码器输出端鳄鱼夹夹到图3所示后盖L1、L2两脚中(不分极性)，把编码器调整为编码功能，并且设置正确的地址，按下“OK”键，完成地址编码。

（注：编码详细操作把编码器调整为“声光设置”编码模式，并按照下表所示，选择对应的模式码来设置所需要的警报模式，5.5使用功能及接线:当声光警报器地址和模式设定且确认与控制器连接无误后才能接通电源。

控制器复位成功后，该声光警报器的红色状态指示灯（位置见图4）进行闪烁；当声光警报器接收到动作信号后，状态指示灯常亮，声光警报器发出声、光警报信号。

声光报警器操作规程一、简介声光报警器是一种常见的安全设备，用于在紧急情况下发出警示信号以引起人们的注意。

本文将介绍声光报警器的操作规程，以确保正确使用和维护该设备。

二、设备概述声光报警器通常由报警主机和报警器组成。

报警主机用于管理和控制报警器，而报警器则通过发出声音和灯光来传达警示信息。

三、操作步骤以下是声光报警器的操作步骤，确保按照顺序执行：1. 确认报警主机状态在操作声光报警器之前，确保报警主机处于正常工作状态。

检查主机是否通电，并确认主机屏幕显示正常。

2. 响应紧急情况当发生紧急情况时，立即按下报警主机上的警报按钮。

这将触发声光报警器并启动警示信号。

3. 注意报警信号当声光报警器启动后，留意其发出的声音和灯光信号。

这些信号有助于指引人们采取适当的行动。

4. 进行紧急处理在听到警报后，立即进行相应的紧急处理。

遵循事先规定的应急程序来确保自身和他人的安全。

5. 关闭声光报警器当紧急情况得到妥善处理后，按下报警主机上的结束按钮，以关闭声光报警器。

确保按下按钮后声音和灯光停止发出。

6. 报告维护人员在使用声光报警器后，及时向相关维护人员报告其使用情况和发生的紧急事件。

这有助于及时处理故障和更新报警系统。

四、维护保养为了确保声光报警器的正常运行，需要定期进行维护保养。

下面列出了一些常规维护步骤：1. 定期检查定期检查报警主机和报警器的工作状态。

确保设备处于良好的工作状态，没有发现任何故障。

2. 清洁报警器定期清洁声光报警器的外壳和灯罩，以确保灯光传输的效果良好。

使用干净的布或纸巾擦拭表面，避免使用化学清洁剂。

3. 更换电池如果声光报警器使用电池供电，请定期检查电池状态，并及时更换用于报警器的电池。

确保电池的正负极连接正确。

4. 防止损坏在日常使用中，要避免对声光报警器造成物理损坏。

放置在固定位置，并确保周围环境干燥和安全。

五、注意事项以下是使用声光报警器时需要注意的事项：1. 系统测试定期进行声光报警器系统的测试，确保其正常工作并及时检测到故障。

火灾报警系统操作说明
火灾报警系统操作说明
开机：先打开主电开关再打开备电开关，待报警控制器进入正常工作状态。

火灾控制系统示意图
非联动操作顺序：
手动启动声光报警器：
关机：先关闭备电开关再关闭主电开关，待确定控制器断电方可离开。

注意事项：
1.设备正常运行时，若要临时停电，请将控制器主备电一并关闭，但注意关闭次序。

2.设备内有交流220V部件，请勿擅自打开机壳，以免发生触电危险。

3.设备电源在工作时会发热，因此保持工作环境的良好通风，以免温度过高而损坏设备。

4.非操作人员未经许可，请不要试图拆开设备机柜，不要私自维修，以免发生意外事故或加重设备的损坏程度。

5.机柜机箱钥匙要有值班人员或相关部门领导保管。

可燃气体报警系统操作说明
开机：先打开主电开关再打开备电开关，待报警控制器进入正常工作状态。

可燃气体控制系统示意图
自动状态操作顺序：
1.非联动操作：
2.联动操作：
手动状态操作顺序：
1.非联动操作：
3.控制器面板启动/停止联动：
关机：先关闭备电开关再关闭主电开关，待确定控制器断电方可离开。

注意事项：
1.设备正常运行时，若要临时停电，请将控制器主备电一并关闭，
但注意关闭次序。

2.设备内有交流220V部件，请勿擅自打开机壳，以免发生触电危险。

3.设备电源在工作时会发热，因此保持工作环境的良好通风，以免温度过高而损坏设备。

4.非操作人员未经许可，请不要试图拆开设备机柜，不要私自维修，以免发生意外事故或加重设备的损坏程度。

5.机柜机箱钥匙要有值班人员或相关部门领导保管。

尊敬的用户：西安西核彩桥实业科技有限公司地处西安市高新技术开发区，是专业生产火灾报警联动控制系统的高新技术企业，是中美合资西安盛赛尔电子有限公司（systemsensor）的紧密型合作伙伴。

公司自主研发的CH8000系列智能火灾报警控制系统，全面采用美国盛赛尔公司（systemsensor）的设计理念、先进技术、通讯协议、制造工艺，与国际火警行业的先进技术同步，该系统全面兼容盛赛尔公司生产的智能型、常规型、特殊型产品，具有工作稳定、扩展性强、容量大、网络化等特点。

公司拥有优秀的团队、先进的设备、超前的理念，遍及全国的销售服务网络，产品广泛应用于石油、化工、电信、移动、钢铁等国家重点行业和大型楼宇场馆，以可靠的产品，优质的服务，诚信的文化赢得用户的满意。

公司将和全体销售服务商一起为用户竭诚服务，以我卓越科技，护航您美好未来。

目录1、JTY-LZ-ZM991智能离子感烟火灾探测器2、JTY-GD-ZM992智能光电感烟火灾探测器3、JTW-BD-ZM995智能感温火灾探测器4、JTY-GD-882光电感烟火灾探测器5、JTW-BD-885感温火灾探测器6、JTYJ-GD-2630/B 独立式感烟火灾探测报警器7、JTYJ-GD-2690/B 独立式感烟火灾探测报警器8、BAEM1224S型红外光束感烟火灾探测器9、AEC2361a 可燃气体探测报警器10、AEC2371a 可燃气体探测报警器11、J-SAP-M-SB8304 编址手动火灾报警按钮12、J-SAP-M-SB8304/H 编址消火栓报警按钮13、SM8301 输入模块14、KM8302 输入/输出模块15、KM8302B 切换模块16、DB8307 总线短路保护器17、M902M 探测器接口模块18、SG8306A 编址声光警报器19、ZH8310A 现场转换盒20、SSM24-6 警铃21、SG8306 声光警报器22、CH8504 放气指示灯23、CH8505 紧急启停按钮24、CH8507 手/自动转换盒25、CH8316/20/48/72 路接线端子箱26、CH8907/6/12/20模块箱27、FS-100 火灾显示盘28、CH8605 多线联动控制盘29、CH8601 总线手动控制盘30、JB-QB-CH8000 火灾报警控制器（联动型）31、JB-QB-CH8800 火灾报警控制器（联动型）32、JB-QB-CH8000/S 火灾报警控制器33、JB-MH-CH8500 气体灭火控制器34、JB-QB-CH8800 气体灭火控制器35、CH8909 CRT火灾彩色平面图形显示系统36、GB9242 消防广播主机37、DH9251 多线火警电话主机38、DH9261 总线制火警电话主机39、CH9200 壁挂广播通讯柜1、JTY-LZ-ZM991智能离子感烟火灾探测器功能描述及技术指标◆适用于发生火灾后产生大量的烟和少量热的场所，如宾馆、饭店、办公楼、机房、医院、学校等各种室内场所。

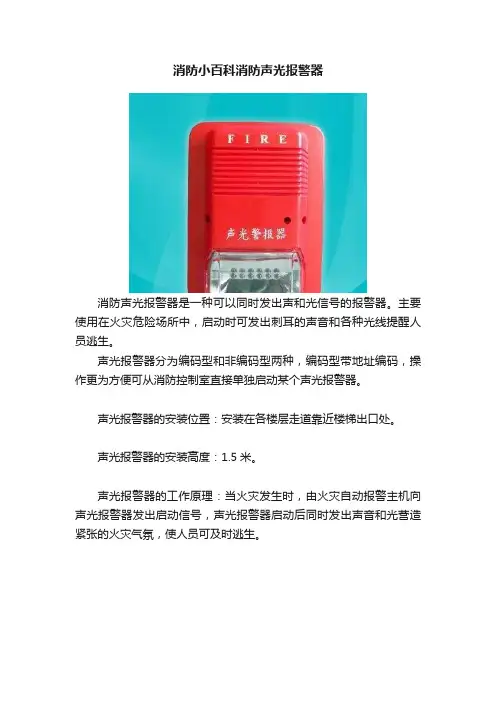

消防小百科消防声光报警器
消防声光报警器是一种可以同时发出声和光信号的报警器。

主要使用在火灾危险场所中，启动时可发出刺耳的声音和各种光线提醒人员逃生。

声光报警器分为编码型和非编码型两种，编码型带地址编码，操作更为方便可从消防控制室直接单独启动某个声光报警器。

声光报警器的安装位置：安装在各楼层走道靠近楼梯出口处。

声光报警器的安装高度：1.5米。

声光报警器的工作原理：当火灾发生时，由火灾自动报警主机向声光报警器发出启动信号，声光报警器启动后同时发出声音和光营造紧张的火灾气氛，使人员可及时逃生。

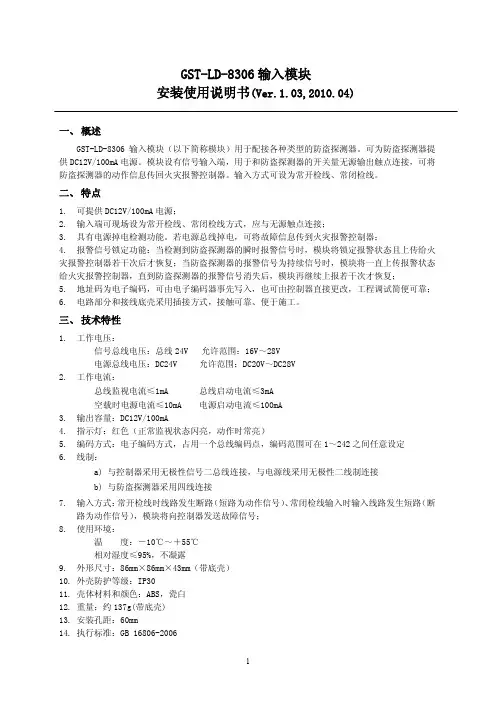

GST-LD-8306输入模块安装使用说明书(Ver.1.03,2010.04)一、概述GST-LD-8306输入模块（以下简称模块）用于配接各种类型的防盗探测器。

可为防盗探测器提供DC12V/100mA电源。

模块设有信号输入端，用于和防盗探测器的开关量无源输出触点连接，可将防盗探测器的动作信息传回火灾报警控制器。

输入方式可设为常开检线、常闭检线。

二、特点1.可提供DC12V/100mA电源；2.输入端可现场设为常开检线、常闭检线方式，应与无源触点连接；3.具有电源掉电检测功能。

若电源总线掉电，可将故障信息传到火灾报警控制器；4.报警信号锁定功能：当检测到防盗探测器的瞬时报警信号时，模块将锁定报警状态且上传给火灾报警控制器若干次后才恢复；当防盗探测器的报警信号为持续信号时，模块将一直上传报警状态给火灾报警控制器，直到防盗探测器的报警信号消失后，模块再继续上报若干次才恢复；5.地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；6.电路部分和接线底壳采用插接方式，接触可靠、便于施工。

三、技术特性1.工作电压：信号总线电压：总线24V 允许范围：16V～28V电源总线电压：DC24V 允许范围：DC20V～DC28V2.工作电流：总线监视电流≤1mA 总线启动电流≤3mA空载时电源电流≤10mA 电源启动电流≤100mA3.输出容量：DC12V/100mA4.指示灯：红色（正常监视状态闪亮，动作时常亮）5.编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定6.线制：a) 与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接b) 与防盗探测器采用四线连接7.输入方式：常开检线时线路发生断路（短路为动作信号）、常闭检线输入时输入线路发生短路（断路为动作信号），模块将向控制器发送故障信号；8.使用环境：温度：－10℃～＋55℃相对湿度≤95%，不凝露9.外形尺寸：86mm×86mm×43mm（带底壳）10.外壳防护等级：IP3011.壳体材料和颜色：ABS，瓷白12.重量：约137g(带底壳)13.安装孔距：60mm14.执行标准：GB 16806-2006四、 结构特征与工作原理1. 模块外形示意图如图1所示。

火灾报警装置简要操作说明一、主面板各部位功能A、火警总灯：控制器中任意一只火灾探测器或手动按钮报警时，此灯亮。

B、监管总灯：控制器中除上述以外的探测点报警时，此灯亮。

C、故障总灯：控制器中任意一个探测点或联动点有故障或有其他系统故障时，此灯亮。

D、启动总灯：控制器中任意一个联动模块被启动后，此灯亮。

E、反馈总灯：控制器中任意一个联动模块接收到被控设备的反馈信号时，此灯亮。

F、延时输出指示灯：控制器中发生联动控制的延时输出现象时，此灯亮。

G、主电工作指示灯：控制器处于交流220V（主电）供电时，此灯亮。

H、主电故障指示灯：控制器处于交流220V（主电）断电时，此灯亮。

I、备电工作指示灯：控制器处于直流24V（备电）供电时，此灯亮。

J、备电故障指示灯：控制器处于直流24V（备电）断电或发生充电故障时，此灯亮。

K、消音指示灯：控制器进行消音操作时，此灯亮。

同时，消除故障音、火警音和监管音等。

L、屏蔽指示灯：控制器内有屏蔽点时，此灯亮。

M、自检指示灯：控制器在进行系统自检操作时，此灯亮。

N、异常指示灯：控制器中发生异常现象时（探测点或总线联动点有重码现象），此灯亮。

O、启动状态指示灯：此灯亮，在启动状态下总线操作键按下时，对应的控制模块由停止到启动状态。

P、停止状态指示灯：此灯亮，在停止状态下总线操作键按下时，对应的控制模块由启动到停止状态。

Q、自动状态指示灯：此灯亮，在自动状态下所有的联动模块均按逻辑编程方式被自动启动。

R、手动状态指示灯：此灯亮，在手动状态下所有的联动模块（但全自动方式的联动模块除外）均按手动方式启动，而符合逻辑的自动启动此时无效。

1、消音键：当控制器有各种音响时（火警音、故障音、监管音），按下此键可以消音。

同时，消音指示灯亮。

2、复位键：按下此键，可以使本控制器进行系统复位。

3、走纸键：按下此键，可以使得打印机不打印而空白走纸。

4、启动/停止选择键：按下此键，可以在启动/停止状态之间进行状态选择。

目录一、概述 (1)1.1、产品特点及适用范围 (1)1.2、额定使用条件及性能指标 (1)1.3、主要技术指标 (1)二、系统组成及工作原理 (1)2.1、结构特征 (1)2.1.2、盘件 (3)2.1.3、电源 (3)2.2、工作原理 (3)2.3、火灾探测器及模块等配套件 (4)三、技术特性与功能 (4)3.1、正常大气条件 (4)3.2、额定使用条件 (5)3.3、基本功能 (5)3.4、控制器状态及显示界面 (5)3.4.1、开机显示 (5)3.4.2、火警报警 (6)3.4.3、联动报警 (6)3.4.4、监管报警 (7)3.4.5、故障报警 (8)3.4.6、正常 (8)3.4.7、复位、消音 (8)3.4.8、密码 (9)3.4.9、其它 (9)3.5、软件功能 (9)3.5.1、配置 (9)3.5.2、联动控制 (9)3.5.3、修改时间 (9)四、主机编程操作 (9)4.1、帮助 (10)4.2、查询 (10)4.3、自检 (10)4.4、编程 (11)4.4.1、本机配置 (12)4.4.2、回路配置 (13)4.4.3、盘件配置编程 (15)4.4.4、联动控制 (17)4.4.5、其它信息设置 (19)4.4.6、手动控制 (20)4.4.7、历史记录查询 (21)五、现场安装与开通调试 (23)5.1、机体安装 (23)5.2、插头位置及端子接线 (23)5.3、系统布线 (25)5.4、开通调试 (25)5.5、维修与保养 (25)六、故障分析与排除 (26)七、运输、贮存、开箱及开箱检查 (27)八、产品成套 (27)一、概述JB-QB-CH8000火灾报警控制器（联动型）是我公司按照《GB4717-2005火灾报警控制器》、《GB16806-2006消防联动控制系统》研制开发的新型产品，用于火灾报警及对各类消防联动设备的控制。

1.1、产品特点及适用范围JB-QB-CH8000火灾报警控制器采用液晶显示，具有外型美观、显示清晰、操作简便等特点。

多功能语音声光报警器安全操作及保养规程多功能语音声光报警器是一种用于发出警报信号的安全设备，常用于警察局、消防站、医院、学校等公共场所。

为了保证其正常运行，并确保其性能和寿命，需要进行安全操作和保养。

以下是多功能语音声光报警器的安全操作和保养规程。

一、安全操作规程：1.在使用报警器前，应仔细阅读使用说明书，了解设备的功能、操作方法和安全注意事项。

2.使用报警器时应穿戴适当的防护设备，如防护手套、护目镜等，以避免意外伤害。

3.在使用报警器时，应按照指示操作，防止错误操作导致设备损坏或警报误报。

4.在安装和更换电池时，需要按照正确的操作方法进行，确保电池的极性正确，并防止电池短路。

5.在使用报警器时，应避免将其暴露在高温、潮湿、腐蚀性气体或灰尘较多的环境中，以免影响其正常运行。

6.使用报警器时，应避免将其摔落或碰撞，以免造成设备损坏。

7.在停用或长时间不使用报警器时，应将其存放在干燥、通风、温度适宜的地方。

二、保养规程：1.定期清洁报警器的外表面，可以使用柔软的布擦拭，切勿使用湿布擦拭以免进水。

2.定期检查报警器的电池，若电量低于正常范围，应及时更换新电池。

3.定期检查报警器的电线和插头是否损坏，若有损坏应及时更换或修复，以免影响设备的正常使用。

4.定期检查报警器的功能是否正常，可以通过进行测试来验证报警器的性能。

5.定期检查报警器的声音和光线效果，确保其发出的声音和光线足够强烈，以便在紧急情况下能够迅速吸引注意力。

三、注意事项：1.在更换电池时，一定要使用与报警器规定电池型号相符合的电池，切勿使用不符合规定的电池，以免损坏设备。

2.在更换电池时，应注意电池的正确安装方向，避免反装，避免电池发生短路或电池液泄漏。

3.在进行清洁和保养时，应将报警器断电或取下电池，防止误触发警报和避免电击危险。

4.在报警器高音量和强光闪烁的情况下，应避免将其直接对准眼睛，以免对视觉造成损害。

通过遵循以上的安全操作和保养规程，我们可以保证多功能语音声光报警器的正常运行，提高其使用寿命，并确保其在紧急情况下能够及时发出有效的警报信号，保障人们的安全。
