弹簧钢丝的工艺制作流程

弹簧生产工艺是生产过程中的程序 ,方法和技巧 ,它表现了生产活动中的技术水平，我们所谓的工艺流程就是是在同时顾及安全和经济两种要素的同时，结合我们的设计思想，作出的一个更合理性的，更切合现状和将来发展的生产方法的一系列次序操作。

弹簧的生产工艺就是依据弹簧的使用要求拟订的知足产品所必要的特征的一系列生产方法。

一般的工艺流程为：绕制成型——热办理——端面办理（可选）——加强办理（可选）－热办理（可选）——表面办理（可选）。

一、成型一般压缩弹簧的加工制造分冷成型和热成型两种加工工艺。

第一介绍弹簧冷卷工艺：一般弹簧钢丝线径小于 16mm 的时候，考虑成本及加工的批量性，采纳冷成型工艺。

加工设施有入口、国产各样绕簧机，像台湾的自如行，洛阳的机床厂以及一些自制设施。

当资料大于必定的规格，冷成型加工设施没法知足要求时，或许资料的加工特征要求，比方耐热弹簧钢，采纳热成型工艺，马上弹簧资料加热到必定温度后在进行成型加工。

该设施一般采纳入口设施，较好的是德国、英国公司制造的，造价很高。

国内一些小规模的公司采纳一般车床改制。

二、热办理弹簧的热办理一种是去应力退火，关于冷拔碳素弹簧钢丝、油淬火回火钢丝，具备了弹簧加工所需要的强度，，但需要除去绕制产生的剩余应力，稳固弹簧尺寸，提升钢丝的抗拉强度和弹性极限。

还有一种钢丝强度很低，需要对绕制的弹簧进行淬火、回火办理。

三、端面办理为了保证压缩弹簧的垂直度，使两支承圈的端面与其余部件保持接触，减少挠度，保障主机特征，一般压缩弹簧的两头面均要进行磨削加工。

一般均采纳自动磨削办理。

四、加强办理为了使弹簧表层产生与工作应力相反的剩余应力，提升弹簧的承载能力、使用寿命，在加工制造过程中采纳的一些加强举措，比方强压、立定办理、喷丸办理五、表面办理：电泳漆、喷塑、电镀等为了提升弹簧的耐腐化能力，或许雅观性，对加工后的弹簧表面进行办理。

常用的表面办理有电泳漆、喷塑、电镀等。

弹簧钢丝生产工艺技术quotquotquotquot第十三篇弹簧钢丝生产工艺技术第一章国内外重要用途弹簧钢丝发展状况弹簧是一种常用的弹性工作元件，也是各种机械设备和仪器仪表上的基础零件。

它在周期性弯曲、扭转交变应力下工作，能产生较大的弹性变形，因而能把机械能或动能转变成变形能，或把变形能转变为动能、机械能。

它适用于缓冲或减震、机械的储能以及控制运动方向(如气门、离合器、制动器、调节器)。

弹簧在各种工业领域及人们日常生活中具有无法取代的作用。

各种机械、电器、仪器、仪表离不开弹簧，一辆轿车上弹簧的种类就有上百种。

家庭中的弹簧更是不计其数，只要用电池就要用弹簧。

从尺寸和重量上看，小弹簧只有米粒大小，而大弹簧的重量有几十公斤;价值上，别针只值几分钱，而航天飞行器上的专用弹簧价值几万元。

制造弹簧的主要原料是弹簧钢丝。

在线材制品生产中，弹簧钢丝无论在产品数量上还是品种上都占有很重要的地位。

数量上占优质钢丝产量的一半以上，品种上按不同的生产工艺、化学成分和用途可分为quot余种。

按生产工艺可分为冷拉、退火、油回火;按化学成分可分为碳素、合金、不锈钢;按用途可分为非机械弹簧、机械弹簧、气门弹簧。

既能制造普通弹簧，也能制造高级重要弹簧。

在使用上能适应低温、中温和高温工作环境，还能用于静载荷或动载荷。

其产量之高、品种之多、用途之广，是其他钢丝品种无可比拟的。

使用中对弹簧的要求是尺寸精度高，抗松弛性能好，疲劳强度高，能够在应力负荷下不产生松弛，并且在规定的疲劳周期内不会出现早期失效。

这就对弹簧钢丝的力学性能，主要是弹性和韧性，提出了相应的要求。

??quot??第一章国内外重要用途弹簧钢丝发展状况第一节弹簧钢丝的力学性能弹簧钢丝的力学性能本质上是由加工工艺决定的，其次是由材料中的碳和锰含量以及材料规格决定的。

弹簧钢丝的应用多半需要卷成螺旋弹簧，延展性是至关重要的。

抗拉强度本身并不重要，但它是弹性极限的可靠度量，是弹簧应用中的一个控制因素。

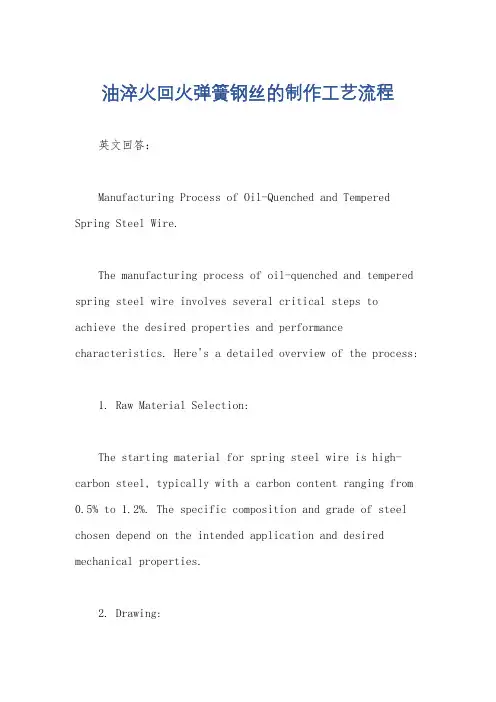

油淬火回火弹簧钢丝的制作工艺流程英文回答：Manufacturing Process of Oil-Quenched and Tempered Spring Steel Wire.The manufacturing process of oil-quenched and tempered spring steel wire involves several critical steps to achieve the desired properties and performance characteristics. Here's a detailed overview of the process:1. Raw Material Selection:The starting material for spring steel wire is high-carbon steel, typically with a carbon content ranging from 0.5% to 1.2%. The specific composition and grade of steel chosen depend on the intended application and desired mechanical properties.2. Drawing:The steel wire is drawn through a series of dies to reduce its diameter and increase its strength. This process involves pulling the wire through a tapered hole, which gradually reduces its cross-sectional area. Drawing also improves the wire's surface finish and dimensional accuracy.3. Patenting:The drawn wire is subjected to a patenting process, which involves heating it to a temperature above itscritical point (typically around 723°C) and then coolingit slowly in air. This process relieves internal stresses and produces a pearlitic microstructure, which is characterized by alternating bands of ferrite and cementite.4. Cold Rolling:After patenting, the wire is cold rolled to further reduce its diameter and improve its surface finish. Cold rolling involves passing the wire between a pair of hardened steel rollers, which apply pressure and reduce thewire's thickness.5. Annealing:The cold-rolled wire is annealed by heating it to a temperature below its critical point (typically around 650°C) and then cooling it slowly. Annealing softens the wire and improves its ductility, making it more pliable and easier to work with.6. Oil Quenching:The annealed wire is then oil quenched by heating it to a temperature above its critical point (typically around 850°C) and then rapidly cooling it in oil. This process transforms the wire's microstructure into martensite, which is a hard and brittle phase.7. Tempering:The oil-quenched wire is tempered by heating it to a temperature below its critical point (typically between200°C and 500°C) and then cooling it slowly. Tempering reduces the hardness of the wire by tempering the martensite and producing a more ductile and resilient microstructure.8. Finishing:The tempered wire may undergo additional processes such as shot peening or stress relieving to enhance its fatigue life and surface properties. It is then typically coiled or packaged for storage and distribution.中文回答：回火淬火弹簧钢丝制作工艺流程。

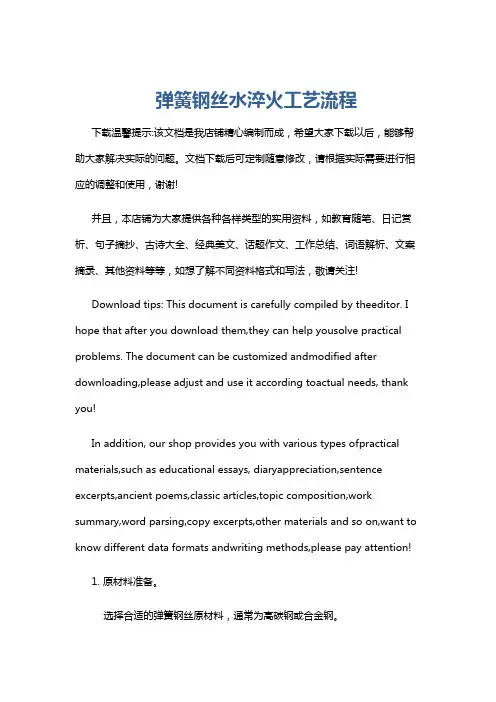

弹簧钢丝水淬火工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 原材料准备。

选择合适的弹簧钢丝原材料，通常为高碳钢或合金钢。

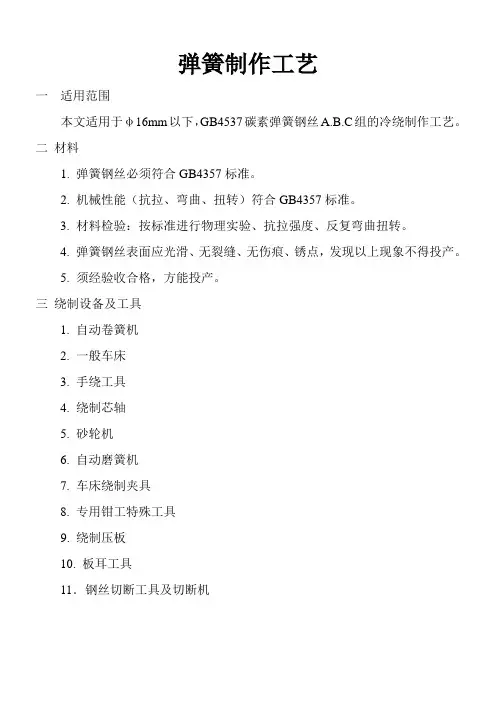

弹簧制作工艺一适用范围本文适用于φ16mm以下，GB4537碳素弹簧钢丝A.B.C组的冷绕制作工艺。

二材料1. 弹簧钢丝必须符合GB4357标准。

2. 机械性能（抗拉、弯曲、扭转）符合GB4357标准。

3. 材料检验：按标准进行物理实验、抗拉强度、反复弯曲扭转。

4. 弹簧钢丝表面应光滑、无裂缝、无伤痕、锈点，发现以上现象不得投产。

5. 须经验收合格，方能投产。

三绕制设备及工具1. 自动卷簧机2. 一般车床3. 手绕工具4. 绕制芯轴5. 砂轮机6. 自动磨簧机7. 车床绕制夹具8. 专用钳工特殊工具9. 绕制压板10. 板耳工具11．钢丝切断工具及切断机自动弹簧机绕制工艺流程自动弹簧机绕制钢丝直径为0.2—3mm.调机：①校对送料滚轮及卷绕肖子使适合钢丝直径并装上节距楔块及切断刀。

②将钢丝穿入弹簧机内，把压板和送料滚轮压紧。

③调节卷绕肖子距离，控制弹簧直径，以调节节距楔块和肖子角度来控弹簧节距和并头。

④装上适当的切断刀，根据弹簧展开长度，调节送料凸轮，切断凸轮，根据有效圈数，来调节节距楔凸轮。

⑤将冷却液喷嘴对准工作物，并装上挡板，准备绕制。

⑥拉簧工艺按1、2并调节卷绕肖子距离，控制弹簧直径，装上适当的切断刀，根据弹簧展开长度调节送料凸轮，切断凸轮，调到正确为止。

⑦拉簧绕制成长条的弹簧单个切断，切断的圈数根据图纸总圈数，再加上两个耳钩的圈数。

⑧弯耳环，力弹簧的绕制后应进行去应力退火，然后用板耳工具弯出耳环，并注意控制二次耳环去应力退火的几何尺寸。

⑨扭力弹簧的绕制，用绕制芯轴手绕或一般车床上绕制，绕制芯轴尺寸数据，可参照下列经验公式：芯轴直径=1－0.0167×弹簧中径（D）/钢丝直径（d）×弹簧内径（DI）注：在烧制中有节距要求的，要注意节距均匀，只能短，不能长。

⑩绕制时首先按图绕制15－20只弹簧，端平（头）磨平，整形。

去应力退火处理，处理后的压力按图纸要求上限5%，下限按图纸要求3%进行检验，具体数据见零件工艺过程卡的技术要求。

弹簧零件的基本制作流程影响弹簧制造精度和质量的因素很多，如材料状态、操作者的技术水平、工艺装置和设备的精度、制造工艺的选择、各工序偏差的计算及分配等。

因而在大批量生产前，应该按弹簧的性能要求进行首件试验（一般为3-10件），首件试验合格后，方可投入大批量生产。

一、冷成形弹簧的基本制作流程当弹簧所用钢材的圆形截面直径小于14mm、矩形截面边长小于10mm、或相近尺寸的扁钢时，一般采用冷成形制造工艺。

当使用成形后不需淬火、回火处理的材料制造弹簧时，其制作流程为：1．圆柱螺旋压簧的加工方法1.1缠制弹簧前首先看懂《制簧工艺卡片》1.2选择缠簧芯轴，选择控制节距的齿轮达配，选择弹簧旋向，进行卷簧加工，检查卷制弹簧的半成品尺寸。

1.3按弹簧的总圈数切断，并对钢丝端头切尾、去毛刺。

1.4对弹簧端部进行加工：用电热并头器对弹簧并头、在砂轮机上磨削端面1.5对弹簧半成品进行校正1.6按《热处理工艺卡片》进行热处理1.7进行强压（或短压）处理1.8检查强压（或短压）后的尺寸，对弹簧成品进行校正，校正后进行去应力退火，短压，自检。

1.9检验1.10 表面防腐处理1.11 包装2. 圆柱螺旋拉簧的加工方法2.1缠制弹簧前首先看懂《制簧工艺卡片》2.2选择缠簧芯轴，选择控制节距的齿轮达配,(如手工缠制，则应选择合理的自缠辅具)，选择弹簧旋向,进行卷簧加工，检查缠制弹簧的半成品尺寸。

2.3按《热处理工艺卡片》进行去应力退火处理2.4按弹簧的半成品总圈数切断（或割断）2.5对弹簧端部进行加工：端部拉直，钩环制作2.6对弹簧半成品进行校正：钩环位置，钩环相对角度2.7按《热处理工艺卡片》进行去应力退火处理2.8进行长拉（或短拉）处理2.9检查长拉（或短拉）后的尺寸，根据所加工弹簧的《制簧工艺卡片》上的技术要求，对弹簧成品进行校正，校正后进行去应力回火，短拉，自检。

2.10 切尾，去毛刺2.11检验2.12 表面防腐处理3. 圆柱螺旋扭簧的加工方法3.1缠制弹簧前首先看懂《制簧工艺卡片》3.2选择缠簧芯轴，选择控制节距的齿轮达配,(如手工缠制，则应选择合理的自缠辅具)，选择弹簧旋向,进行卷簧加工，检查缠制弹簧的半成品尺寸。

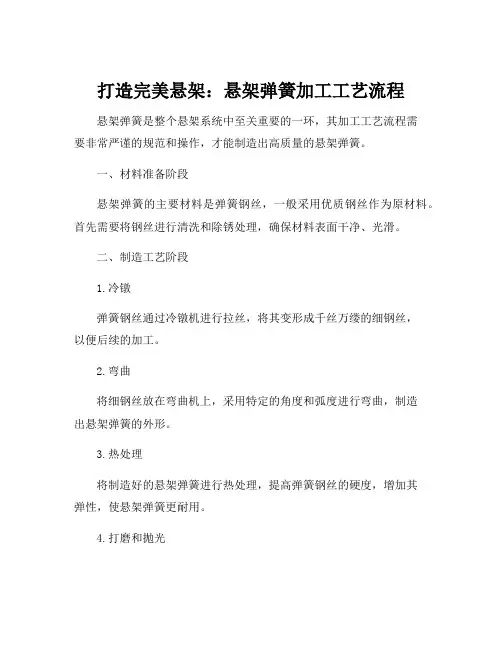

打造完美悬架：悬架弹簧加工工艺流程
悬架弹簧是整个悬架系统中至关重要的一环，其加工工艺流程需
要非常严谨的规范和操作，才能制造出高质量的悬架弹簧。

一、材料准备阶段
悬架弹簧的主要材料是弹簧钢丝，一般采用优质钢丝作为原材料。

首先需要将钢丝进行清洗和除锈处理，确保材料表面干净、光滑。

二、制造工艺阶段
1.冷镦
弹簧钢丝通过冷镦机进行拉丝，将其变形成千丝万缕的细钢丝，
以便后续的加工。

2.弯曲
将细钢丝放在弯曲机上，采用特定的角度和弧度进行弯曲，制造
出悬架弹簧的外形。

3.热处理
将制造好的悬架弹簧进行热处理，提高弹簧钢丝的硬度，增加其
弹性，使悬架弹簧更耐用。

4.打磨和抛光
对热处理后的悬架弹簧进行打磨和抛光处理，使其表面更光滑，
减少摩擦阻力。

三、质量检测阶段
对制造好的悬架弹簧进行严格的质量检测，包括材料、外形、尺寸、弹性等多个方面，确保每一个悬架弹簧都符合标准要求。

四、包装运输阶段
对质量合格的悬架弹簧进行包装和标识，在运输过程中要注意防震、防潮、防腐等措施，确保悬架弹簧在运输过程中不受损坏。

加工一根悬架弹簧可能需要数十、上百道工序，每一道工序都需
要经过精细的操作和严格的控制，才能制造出高质量的悬架弹簧。

在
悬架弹簧加工工艺中，要注意每一个环节的细节，严格按照规范操作，才能打造出完美的悬架系统。

弹簧加工工艺流程1.弹簧设计：首先需要对弹簧的设计进行规划，包括确定弹簧的形状、尺寸、材料选择等。

设计师通常会使用计算机辅助设计软件来完成这个过程。

设计的目标是确保弹簧能够满足所需的弹性性能和力学特性。

2.原材料准备：弹簧加工的原材料通常是弹簧钢丝。

在加工过程中，原材料的质量和尺寸精度对最终产品的性能有很大影响。

因此，需要对原材料进行检查和筛选，确保其符合设计要求。

一般来说，原材料应该是均匀、无缺陷和无应力的。

3.弹性冷加工：弹簧钢丝通常需要进行弹性冷加工，以使其具有所需的形状和弹性性能。

这个过程通常包括拉拔、旋压和卷制等操作。

在拉拔过程中，将钢丝通过模具逐渐拉伸，使其截面积减小，长度增加，以获得所需的直径和硬度。

旋压是通过将钢丝在模具上旋转来增加其强度和弹性。

卷制是将钢丝从线材形成为弹簧的过程，通过自动或半自动卷弹簧机来完成。

4.热处理：为了提高弹簧的强度和耐磨性，通常需要进行热处理。

热处理一般包括两个步骤：回火和淬火。

回火是将已经制成的弹簧加热到适当温度，然后冷却，以减轻内部应力和提高韧性。

淬火是将回火后的弹簧加热到较高温度然后迅速冷却，以提高强度和硬度。

热处理过程需要严格控制温度和时间，以确保产品质量。

5.表面处理：弹簧通常需要进行表面处理，以提高其耐腐蚀性和装饰性。

常用的表面处理方法包括镀锌、镀镍、喷涂等。

镀锌是将弹簧浸入含有锌的溶液中，通过化学反应在表面形成一层保护膜，以防止腐蚀。

镀镍是将弹簧浸入含有镍的溶液中，以增加其硬度和耐磨性。

喷涂是将特殊涂料喷洒在弹簧表面，以改善其外观和保护性能。

6.检验和质量控制：在弹簧加工过程的各个阶段，都需要进行检验和质量控制，以确保产品符合设计要求和客户需求。

常用的检验方法包括外观检查、尺寸测量、硬度测试等。

质量控制包括对每个加工步骤的参数监控和记录，以及对最终产品的全面检查。

总之，弹簧加工工艺流程是一个复杂的过程，需要严格的控制和监控。

具备强大的技术实力和质量管理能力的企业可以通过流程的优化和创新，提高生产效率和产品质量，从而为客户提供更好的产品和服务。

弹簧制造工艺流程螺旋弹簧的工艺流程是指把弹簧材料变成成品弹簧，按顺序流经每道工序的过程。

由于弹簧材料，弹簧类型和加工方法不同，螺旋弹簧的工艺规程也各有差别。

但是，它们的基本工艺流程是：卷簧-热处理-端部加工-表面处理。

下面，就常见的几种典型工艺流程予以介绍。

1．用冷拔弹簧钢丝制造压缩螺旋弹簧对于车床卷簧，在卷簧工序后须经切断工序，把一次卷成的几个连在一起的弹簧分离成单个弹簧。

有些重要的弹簧，在磨削端面之前，可增加一道毛坯高度分类工序，以保证磨削质量。

也可将磨削工序分为粗磨和精唐两道工序，并在粗磨后进行去毛刺或倒角。

2．用冷拔弹簧钢丝制造拉伸螺旋弹簧拉伸螺旋弹簧的制造，国外已有专门的自动卷簧机，对于一些典型钩环，可以在卷簧工序一次完成。

但是，在国内，目前尚未生产这种机床。

拉伸弹簧钩环是用一些专用模具来制造，是一道专门工序。

值得注意的是，卷簧后的去应力回火工序是消除卷绕过程中产生的残余应力，而钩环制作后的回火工序，则是为了消除制作钩环时产生的内应力。

虽然这两道工序都有消除内应力的作用，但不能合并为一道工序，因为前一道回火工序兼有“定形”作用，以确保钩环的相对位置精度。

并且后一道回火工序的加热温度一定不能高于前一道的回火温度。

不象压缩弹簧，拉伸弹簧一般不进行“强拉”处理。

由于丸粒难于喷到弹簧内表面，故也不进行喷丸处理。

3．用冷拔弹簧钢丝制造扭转螺旋弹簧与拉伸弹簧类似，扭转螺旋弹簧的制造，国外也有专门的自动卷簧机，对于一些典型扭臂，可以在卷簧工序一次完成。

但是，国内目前只有直尾卷簧机，扭臂必须用专门的模具，在专门的工序上完成。

目前，国内生产扭转螺旋弹簧的典型工艺流程有两种，一种是先定尺下料，然后再进行卷簧等其它工序，如双臂扭簧的工艺流就属此例；另一种是类似拉簧的工艺流程，只是不同于：拉簧是制作钩环，而扭簧则是制作扭臂。

由于在卷簧时产生的残余应力与工作应力的方向相反，所以也经常省略回火工序，以让这些有益的残余应力削减工作应力的峰值。
