单相调速电机绕组接线图

可控硅在单相电机中的调速电路发布时间:2009-12-09 09:44本文介绍一种简易电机调速电路，不用机械齿轮转化来变速，改善了机械设备使用的效率。

此简易电子调速电路适用于220V市电的单相电动机，电机额定电流在6.5A以内，功率在1kW左右，适用于家庭电风扇、吊扇电机及其它单相电机，若电路加以修改，则可作调光、电磁振动调压、电风扇温度自动变速器等用途。

其电路如图1所示。

硅二极管VD1~VD4构成一个桥式全波整流电路，电桥与电机串联在电路中，电桥对可控硅VS提供全波整流电压。

当VS接通时，电桥呈现本电机串联的低阻电路。

当图1中A点为负半周时，电流经电机、VD1、VS、R1、VD3构成回路，当B 点为正半周时电流经VD2、VS、R1、VD4、电机M构成回路，电机端得到的是交变电流。

电机两端的电压大小主要决定于可控硅VS的导通程度，只要改变可控硅的导通角，就可以改变VS的压降，电机两端的电压也变化，达到调压调速的目的，电机端电压Um=U1-UVD1-Uvs-UR1-UVD3，上式中，UVD1、UVD3的压降均很小，而反馈UR1也不大，故电机端电压就简化为Um=U1-Uvs。

可控硅VS的触发脉冲靠一只简单的单结晶体管VS电路产生，电容器C2通过电阻R4、R5充电到稳压管DW的稳定电压UZ，当C2充电到单结晶体管的峰点电压时，单结晶体管就触发，输出脉冲而使可控硅导通。

在单结晶体管发射极电压充分衰减后，单结晶体管就断开，VS一经接通，那么a、b两点之间的电压就下降到稳压管DW的稳定电压UZ以下，电容器C2再充电就依赖于点a到b点间的电压，因稳压管的电压已经降低到它的导通区域以外，点a到b点的电压取决于电动机的电流、R1和VS导通时的电压降。

这样，当VS导通时，电容器C2的充电电流取决于电动机的电流，在这种情况下便得到了反馈，这就使得电动机在低速时转矩所受损失的问题得到补救。

反馈电阻R1的数值经过实验得出，因此，VS在导通周期的时间内，电容C2便不能充电到足以再对单结晶体管触发的高压，然而，电容C2会充电到电动机电流所决定的某一数值。

电动机、吹风机接线图解（含单相电容、三相异步电动机、单三相吹风机）一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

图1三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

图2三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

因此在接线时，一定要看清铭牌上注明的接线方法。

图247为IDD5032型单相电容运转电动机接线方法。

其功率为60W，电容选用耐压500V、容量为4μF的产品。

图3(a)为正转接线，图3(b)为反转接线。

图3IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。

电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。

它的转速为每分钟1400转。

电容选用耐压400~500V、容量8μF的产品。

图4(a)为正转接线，图4(b)为反转接线。

五、单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。

采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。

六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。

Y系列电动机具有体积小、外形美观、节电等优点。

它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、。

电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。

电磁调速控制器：7芯接线(1、2、3、4、5、6、7)电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W一般异步电动机：U、V、W通过接触器接电源 R 、S、T。

JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。

实现恒转矩无级调速。

一、型号含义：二、使用条件：1、海拔不超过1000m。

2、周围环境温度；-5℃-+40℃。

3、相对湿度不超过90％(20℃以下时)。

4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。

5、电网电压幅位波动±10％额定值时、保证额定使用。

6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

三、主要技术数据：3.1手操普通型(见下表)型号JDIA-11 JDIA-40 JDIA-90电源电压-220V ±10％频率50-60Hz员大输出定额直流90V 3.15A 直流90V 5A 直流90V 8A可控制电机功率0.55~11KW 15 ~ 40KW 45 ~ 90KW测速发电机单相或三相中频电压转速比为≥2V/100min≤3％额定转速时的转速变化率稳速精度≤1％四、基本工作原理：从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。

主回路：采用可控硅半波直流电路。

由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。

主回路的保护装置：用熔断器(RD)进行短路保护，用压敏电阻1(Rv)进行交流侧浪涌电压保。

给定电路：4w交流电压由变压器副边经BZ01桥式整流，Rl、cl、C2兀型滤波后，以WD2WD1,稳压管加到给定电位器w1，两端。

电磁调速电动机工作原理及接线图电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。

电磁调速控制器：7芯接线(1、2、3、4、5、6、7)电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W一般异步电动机：U、V、W通过接触器接电源 R 、S、T。

JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。

实现恒转矩无级调速。

一、型号含义：二、使用条件：1、海拔不超过1000m。

2、周围环境温度；-5℃-+40℃。

3、相对湿度不超过90％(20℃以下时)。

4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。

5、电网电压幅位波动±10％额定值时、保证额定使用。

6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

三、主要技术数据：3.1手操普通型(见下表)型号JDIA-11 JDIA-40 JDIA-90电源电压-220V ±10％频率50-60Hz员大输出定额直流90V 3.15A 直流90V 5A 直流90V 8A可控制电机功率0.55~11KW 15 ~ 40KW 45 ~ 90KW测速发电机单相或三相中频电压转速比为≥2V/100min额定转速时的转速变≤3％化率稳速精度≤1％四、基本工作原理：从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。

主回路：采用可控硅半波直流电路。

由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。

主回路的保护装置：用熔断器(RD)进行短路保护，用压敏电阻1(Rv)进行交流侧浪涌电压保。

自动控制原理图、接线图
今天为大家整理了一些各类电气控制接线图、电子元件工作原理图，还有可控硅整流电路及负反馈调速装置原理等等，希望对大家的工作有所帮助，一起来了解一下吧。

可控硅调速电路
电磁调速电机控制图
三相四线电度表互感器接线
能耗制动
顺序起动，逆序停止
锅炉水位探测装置
电机正反转控制电路
电葫芦吊机电路
单相漏电开关电路
单相电机接线图
带点动的正反转起动电路
红外防盗报警器
双电容单相电机接线图
自动循环往复控制线路
定子电路串电阻降压启动控制线
按启动钮延时运行电路
星形-三角形启动控制线路
单向反接制动的控制线路
具有反接制动电阻的可逆运行反接制动的控制线路
以时间原则控制的单向能耗制动线路。

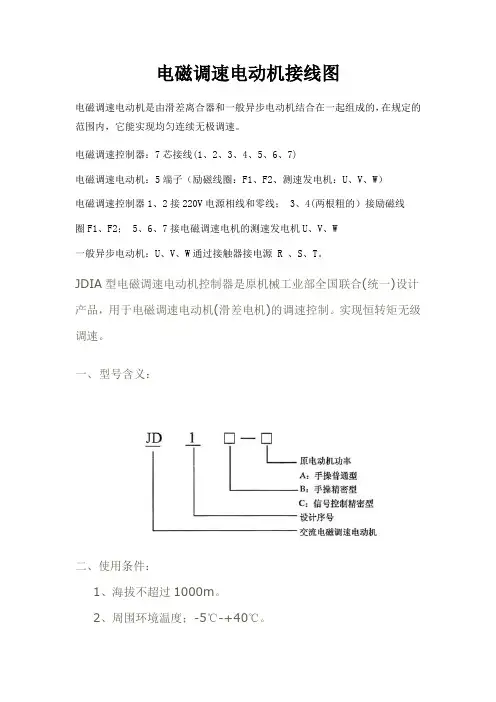

电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。

电磁调速控制器：7芯接线(1、2、3、4、5、6、7)电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W一般异步电动机：U、V、W通过接触器接电源 R 、S、T。

JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。

实现恒转矩无级调速。

一、型号含义：二、使用条件：1、海拔不超过1000m。

2、周围环境温度；-5℃-+40℃。

3、相对湿度不超过90％(20℃以下时)。

4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。

5、电网电压幅位波动±10％额定值时、保证额定使用。

6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

三、主要技术数据：3.1手操普通型(见下表)型号JDIA-11 JDIA-40 JDIA-90电源电压-220V ±10％频率50-60Hz员大输出定额直流90V 3.15A 直流90V 5A 直流90V 8A可控制电机功率0.55~11KW 15 ~ 40KW 45 ~ 90KW测速发电机单相或三相中频电压转速比为≥2V/100min额定转速时的转速变≤3％化率稳速精度≤1％四、基本工作原理：从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。

主回路：采用可控硅半波直流电路。

由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。

主回路的保护装置：用熔断器(RD)进行短路保护，用压敏电阻1(Rv)进行交流侧浪涌电压保。

给定电路：4w交流电压由变压器副边经BZ01桥式整流，Rl、cl、C2兀型滤波后，以WD2WD1,稳压管加到给定电位器w1，两端。

12例接线方法，收藏备用一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

因此在接线时，一定要看清铭牌上注明的接线方法。

图247为IDD5032型单相电容运转电动机接线方法。

其功率为60W，电容选用耐压500V、容量为4μF的产品。

图3(a)为正转接线，图3(b)为反转接线。

图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。

电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。

它的转速为每分钟1400转。

电容选用耐压400~500V、容量8μF的产品。

图4(a)为正转接线，图4(b)为反转接线。

五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。

采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。

六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。

Y系列电动机具有体积小、外形美观、节电等优点。

它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。

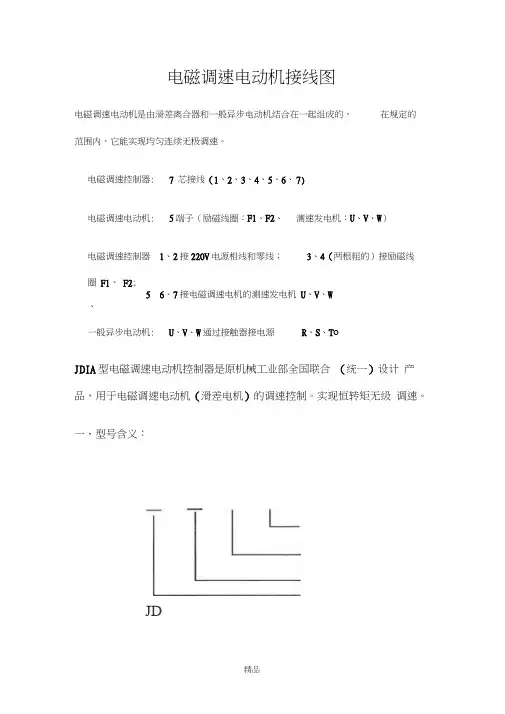

电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的， 在规定的范围内，它能实现均匀连续无极调速。

电磁调速控制器: 7 芯接线（1、2、3、4、5、6、 7)电磁调速电动机: 5端子（励磁线圈：F1、F2、 测速发电机：U 、V 、W ）电磁调速控制器 1、2接220V 电源相线和零线； 3、4（两根粗的）接励磁线圈 F1、 F2;5、6、7接电磁调速电机的测速发电机 U 、V 、W一般异步电动机: U 、V 、W 通过接触器接电源R 、S 、T oJDIA 型电磁调速电动机控制器是原机械工业部全国联合 （统一）设计 产品，用于电磁调速电动机（滑差电机）的调速控制。

实现恒转矩无级 调速。

一、型号含义：JD酿电动机功邯At手辦带迪単手操朝鄒舉G信号控制輔密塑设计序号交流电他潤速电功机二、使用条件：1、海拔不超过1000m。

2、周围环境温度；5C -+40C。

3、相对湿度不超过90% （20C以下时）。

4、振动频率10-15OHZ时，其最大振动加速度应不超过0.5g。

5、电网电压幅位波动士10 %额定值时、保证额定使用。

6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

三、主要技术数据：3.1手操普通型（见下表）四、基本工作原理:从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。

主回路：采用可控硅半波直流电路。

由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。

主回路的保护装置：用熔断器(RD)进行短路保护，用压敏电阻1(Rv)进行交流侧浪涌电压保。

给定电路：4w交流电压由变压器副边经BZ01桥式整流，Rl、cl、C2兀型滤波后，以WD2WD1,稳压管加到给定电位器w1,两端。

测速负反馈电路：测速发电机三相(或单相)电压经D6X6桥式整流后由C3滤波加到反馈电位器W2二端，此直流电压随调速电机的转速变化成线性变化，作为速度反馈信号与给定信号相比较，由于它的极性是与给定信号电压相反的，它的增加将减少综合信号(等于给定信号反馈信号)，即起书负反锁的作用IO图2 JD"型电气庫理图匝容黏c. 上弗压BG築电捷上电压朦冲知1歸止伦乐值町控畦舷茂°脉丹皿可担莊输ai4OK@3 JDI A型各点波型图从图2可知，JDIA型的速度指令信号电压是装在控制面板上的转速操作电位器产生的，从而实现手动控制的目的。

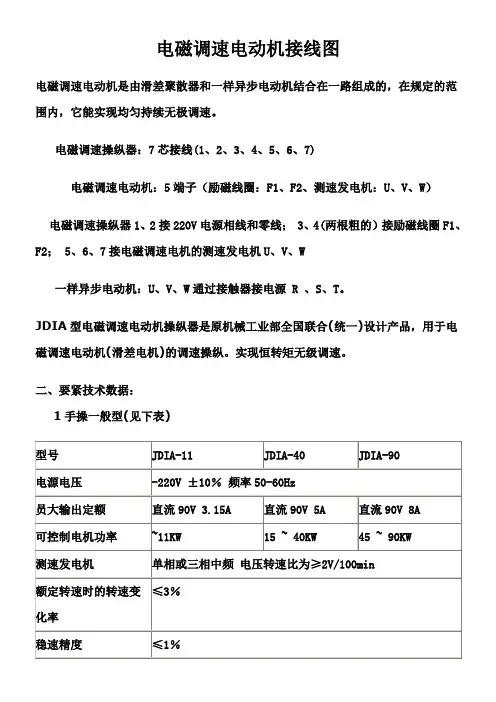

电磁调速电动机接线图电磁调速电动机是由滑差聚散器和一样异步电动机结合在一路组成的，在规定的范围内，它能实现均匀持续无极调速。

电磁调速操纵器：7芯接线(1、2、3、4、5、6、7)电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速操纵器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W一样异步电动机：U、V、W通过接触器接电源 R 、S、T。

JDIA型电磁调速电动机操纵器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速操纵。

实现恒转矩无级调速。

二、要紧技术数据：1手操一般型(见下表)三、结构安装接线：JDIA、JDIB型电磁调速电动机操纵装置的结构为塑壳密封结构、具有IPSX 的防尘品级．可用于面板嵌入式或墙挂式安装，底部进线．其外形尺寸、安装方式和联拼接线如图5、图6、图7、图8所示。

四、调整与试运行：JDIA的调整与试运行<1)JDIA型按图8接线输出端插头(3)、(4)接入聚散器线圈或接入照明灯泡模拟负载，井在输出端接入100V以上的直流电压表。

(2)接通电源，指示灯亮，当转动速度指令电位器(W1)时，输出端应有0～90的突跳电压(因测速反馈未加入时的开环放大倍数专门大)，则以为开环时工作大体正常。

(3)起动交流异步电动机(原动机)，使系统闭环工作。

a、转速表的校正：由于每台测速发电机的电压都不同。

故转速表上的指示值必需要依如实际转速进行校正，当聚散器运转在某一转速时用轴测式转速表或数字转速表测量其实际转速，当显现转速表的指示与测得的实际转速不一致时，调剂“转速表校正”电位器，使之一致。

b、最高转速整定：此种整定方式确实是对速度反馈量的调剂，将速度指令电位器顺时针方向转至最大，并调剂“反馈量调剂”电位器，使之转速达到滑差电机的最高额定转速。

(4)运行中，当加入负载后发觉转速有周期性的摆动，可将输出端(3)、(4)互换接。

电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。

电磁调速控制器：7芯接线(1、2、3、4、5、6、7)电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W一般异步电动机：U、V、W通过接触器接电源 R 、S、T。

JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。

实现恒转矩无级调速。

一、型号含义：二、使用条件：1、海拔不超过1000m。

2、周围环境温度；-5℃-+40℃。

3、相对湿度不超过90％(20℃以下时)。

4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。

5、电网电压幅位波动±10％额定值时、保证额定使用。

6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

三、主要技术数据：3.1手操普通型(见下表)型号JDIA-11 JDIA-40 JDIA-90电源电压-220V ±10％频率50-60Hz员大输出定额直流90V 3.15A 直流90V 5A 直流90V 8A可控制电机功率0.55~11KW 15 ~ 40KW 45 ~ 90KW测速发电机单相或三相中频电压转速比为≥2V/100min≤3％额定转速时的转速变化率稳速精度≤1％四、基本工作原理：从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。

主回路：采用可控硅半波直流电路。

由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。

主回路的保护装置：用熔断器(RD)进行短路保护，用压敏电阻1(Rv)进行交流侧浪涌电压保。

给定电路：4w交流电压由变压器副边经BZ01桥式整流，Rl、cl、C2兀型滤波后，以WD2WD1,稳压管加到给定电位器w1，两端。

电磁调速电动机工作原理及接线图电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。

电磁调速控制器：7芯接线(1、2、3、4、5、6、7)电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W一般异步电动机：U、V、W通过接触器接电源 R 、S、T。

JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。

实现恒转矩无级调速。

一、型号含义：二、使用条件：1、海拔不超过1000m。

2、周围环境温度；-5℃-+40℃。

3、相对湿度不超过90％(20℃以下时)。

4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g。

5、电网电压幅位波动±10％额定值时、保证额定使用。

6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。

三、主要技术数据：3.1手操普通型(见下表)型号JDIA-11 JDIA-40 JDIA-90电源电压-220V ±10％频率50-60Hz员大输出定额直流90V 3.15A 直流90V 5A 直流90V 8A可控制电机功率0.55~11KW 15 ~ 40KW 45 ~ 90KW测速发电机单相或三相中频电压转速比为≥2V/100min额定转速时的转速变≤3％化率稳速精度≤1％四、基本工作原理：从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。

主回路：采用可控硅半波直流电路。

由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。

主回路的保护装置：用熔断器(RD)进行短路保护，用压敏电阻1(Rv)进行交流侧浪涌电压保。

看到部分吧友对这个感兴趣，所以花了点时间做了几个图，给大家分享，如果有兄弟感觉不错，就麻烦出手顶一下，以便让其他兄弟有机会看到。

其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传，反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样顺便说一下，洗衣机的电机就是不分主副的单相电机第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种哦，再补充一点，5楼的图只适用于不分主副线圈的电机，各位看清楚了。

如果单相电机两个线圈的外观上，明显不一样，就不能采用5楼的方法，切记切记倒顺开关控制的单相电机正反转落地扇电机接线图图做的很漂亮，人也很热心．我没修过电机，我想知道１４楼的图上那个调速线圈在下线的时候是怎么做的．是独立于主副绕组的另一组线圈单独下到线槽里，还是和主绕组或副绕组绕在一起的线圈抽的头．是和主绕组或副绕组绕在一起的线圈抽的头这个太专业了，我。
