HDI固化剂知识

所谓HDI三聚体，并不是纯粹的三聚体，还含有五聚体和七聚体。

以旭化成为例：TPA系列（TPA-100/TPA-90SB/)，三聚体含量约为65%，其他的为五聚体等，TPA-90SB的NCO%=20.9%TKA系列（TKA-100/TKA-90/TKA-75B),三聚体含量约50%，其他的为五聚体等，TKA-90SB 的NCO%=19.5%? ?类似BAYER的N-3390，干性相当当含有较多五聚体以上的成分时，固化剂的干性要好，表干要快，漆膜硬度刚性要好，这是肯定的，毫无疑问的所以楼主用不是同类型的产品硬要做对比，不妥。

旭化成TPA-90SB与BAYER N-3390是两个不同性质的产品，不能生硬做一些如干性的对比，而TKA-90SB才是与BAYER N-3390 类似产品，从结构上看干性相当有朋友说N-3390用于弹性漆觉得不太好，这也是有道理的，因为其中含有较多五聚体七聚体，弹性能好吗？这时选用旭化成的TPA系列会更好些，或者缩二脲更合适。

BAYER的N100是N75的无溶剂版，N3900是N3390的无溶剂版。

日本聚氨酯N－100的NCO值是23%，与BAYER同是HDI三聚体的N3300相近。

而日本聚氨酯的N－100是HDI三聚体，与BAYER的N3300是同一类，但目前N3300用家少，原料商也无货，所以暂无法对比。

日本人以“100固含”价位低于N3390或190来冲击市场，但据称要与N3390达同一水准，其成本就不据优势了。

不知是哪方面造成的不同。

以上是xbdx6327版主的关于NT100的数据指标回答。

这就对了，日本聚氨酯的N－100是HDI三聚体NCO值是23%，其实它与旭化成的TPA-100是类似的，两者的干性也相当。

“N3900是N3390的无溶剂版，”不对，N3300才是3390的无溶剂型号。

“日本聚氨酯的N－100是HDI三聚体，与BAYER的N3300是同一类” 也不对，两者的NCO%差很多。

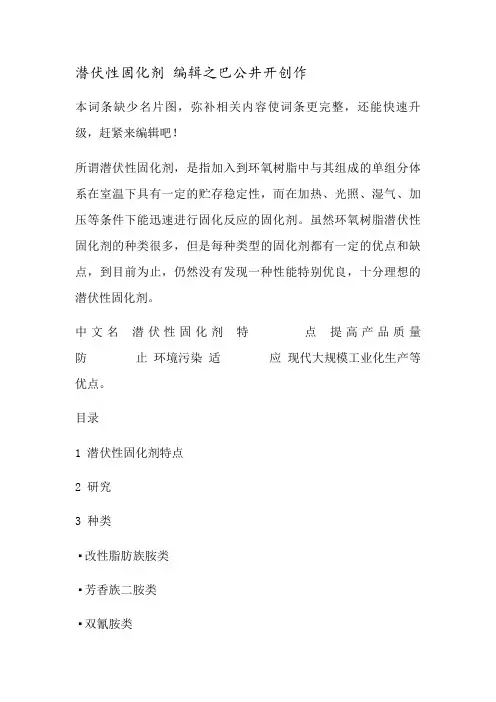

潜伏性固化剂编辑之巴公井开创作本词条缺少名片图，弥补相关内容使词条更完整，还能快速升级，赶紧来编辑吧！所谓潜伏性固化剂，是指加入到环氧树脂中与其组成的单组分体系在室温下具有一定的贮存稳定性，而在加热、光照、湿气、加压等条件下能迅速进行固化反应的固化剂。

虽然环氧树脂潜伏性固化剂的种类很多，但是每种类型的固化剂都有一定的优点和缺点，到目前为止，仍然没有发现一种性能特别优良，十分理想的潜伏性固化剂。

中文名潜伏性固化剂特点提高产品质量防止环境污染适应现代大规模工业化生产等优点。

目录1 潜伏性固化剂特点2 研究3 种类▪改性脂肪族胺类▪芳香族二胺类▪双氰胺类▪咪唑类▪有机酸酐类▪有机酰肼类▪路易斯酸▪微胶囊类4 结语潜伏性固化剂特点编辑与目前普遍采取的双组分环氧树脂体系相比，由潜伏性固化剂与环氧树脂混合配制而成的单组分环氧树脂体系具有简化生产操纵工艺，防止环境污染，提高产品质量，适应现代大规模工业化生产等优点。

研究编辑潜伏性固化剂的研究一般通过物理和化学的手段，对普通使用低温和高温固化剂的固化活性加以改进，主要采纳以下两种改进方法：一是将一些反应活性高而贮存稳定性差的固化剂的反应活性进行封闭、钝化；二是将一些贮存稳定性好而反应活性低的固化剂的反应活性提高、激发。

最终达到使固化剂在室温下加入到环氧树脂中时具有一定的贮存稳定性，而在使用时通过光、热等外界条件将固化剂的反应活性释放出来，从而达到使环氧树脂迅速固化的目的。

种类编辑改性脂肪族胺类脂肪族胺类固化剂如乙二胺、己二胺、二乙烯三胺、三乙烯四胺等是经常使用的双组分环氧树脂室温固化剂，通过化学改性的方法，将其与有机酮类化合物进行亲核加成反应，脱水生成亚胺是一种封闭、降低其固化活性，提高其贮存稳定性的有效途径。

这种酮亚胺型固化剂与环氧树脂组成的单组分体系通过湿气和水分的作用而使酮亚胺分解成胺因此在常温下即可使环氧树脂固化。

但一般固化速度不快，使用期也较短，原因是亚胺氮原子上的孤对电子仍具有一定的开环活性。

H D I固化剂知识公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]所谓HDI三聚体，并不是纯粹的三聚体，还含有五聚体和七聚体。

以旭化成为例：TPA系列（TPA-100/TPA-90SB/)，三聚体含量约为65%，其他的为五聚体等，TPA-90SB的NCO%=%TKA系列（TKA-100/TKA-90/TKA-75B),三聚体含量约50%，其他的为五聚体等，TKA-90SB的NCO%=% 类似BAYER的N-3390，干性相当当含有较多五聚体以上的成分时，固化剂的干性要好，表干要快，漆膜硬度刚性要好，这是肯定的，毫无疑问的所以楼主用不是同类型的产品硬要做对比，不妥。

旭化成TPA-90SB与BAYER N-3390是两个不同性质的产品，不能生硬做一些如干性的对比，而TKA-90SB 才是与BAYER N-3390 类似产品，从结构上看干性相当有朋友说N-3390用于弹性漆觉得不太好，这也是有道理的，因为其中含有较多五聚体七聚体，弹性能好吗这时选用旭化成的TPA系列会更好些，或者缩二脲更合适。

BAYER的N100是N75的无溶剂版，N3900是N3390的无溶剂版。

日本聚氨酯N－100的NCO值是23%，与BAYER同是HDI三聚体的N3300相近。

而日本聚氨酯的N－100是HDI三聚体，与BAYER的N3300是同一类，但目前N3300用家少，原料商也无货，所以暂无法对比。

日本人以“100固含”价位低于N3390或190来冲击市场，但据称要与N3390达同一水准，其成本就不据优势了。

不知是哪方面造成的不同。

以上是xbdx6327版主的关于NT100的数据指标回答。

这就对了，日本聚氨酯的N－100是HDI三聚体NCO值是23%，其实它与旭化成的TPA-100是类似的，两者的干性也相当。

“N3900是N3390的无溶剂版，”不对，N3300才是3390的无溶剂型号。

“日本聚氨酯的N－100是HDI三聚体，与BAYER的N3300是同一类” 也不对，两者的NCO%差很多。

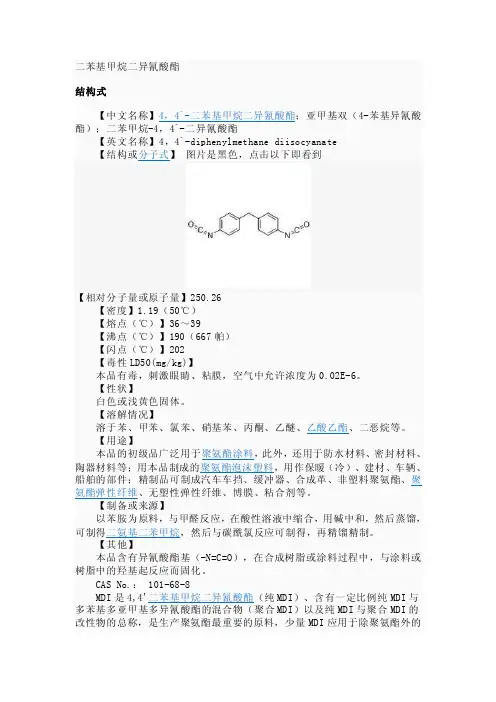

二苯基甲烷二异氰酸酯结构式【中文名称】4，4`-二苯基甲烷二异氰酸酯；亚甲基双（4-苯基异氰酸酯）；二苯甲烷-4，4`-二异氰酸酯【英文名称】4，4`-diphenylmethane diisocyanate【结构或分子式】图片是黑色，点击以下即看到【相对分子量或原子量】250.26【密度】1.19（50℃）【熔点（℃）】36～39【沸点（℃）】190（667帕）【闪点（℃）】202【毒性LD50(mg/kg)】本品有毒，刺激眼睛、粘膜，空气中允许浓度为0.02E-6。

【性状】白色或浅黄色固体。

【溶解情况】溶于苯、甲苯、氯苯、硝基苯、丙酮、乙醚、乙酸乙酯、二恶烷等。

【用途】本品的初级品广泛用于聚氨酯涂料，此外，还用于防水材料、密封材料、陶器材料等；用本品制成的聚氨酯泡沫塑料，用作保暖（冷）、建材、车辆、船舶的部件；精制品可制成汽车车挡、缓冲器、合成革、非塑料聚氨酯、聚氨酯弹性纤维、无塑性弹性纤维、博膜、粘合剂等。

【制备或来源】以苯胺为原料，与甲醛反应，在酸性溶液中缩合，用碱中和，然后蒸馏，可制得二氨基二苯甲烷，然后与碳酰氯反应可制得，再精馏精制。

【其他】本品含有异氰酸酯基（-N=C=O），在合成树脂或涂料过程中，与涂料或树脂中的羟基起反应而固化。

CAS No.： 101-68-8MDI是4,4'二苯基甲烷二异氰酸酯（纯MDI）、含有一定比例纯MDI与多苯基多亚甲基多异氰酸酯的混合物（聚合MDI）以及纯MDI与聚合MDI的改性物的总称，是生产聚氨酯最重要的原料，少量MDI应用于除聚氨酯外的其它方面。

聚氨酯既有橡胶的弹性，又有塑料的强度和优异的加工性能，尤其是在隔热、隔音、耐磨、耐油、弹性等方面有其它合成材料无法比拟的优点，是继聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯和ABS后第六大塑料(现在已经超越ABS成为第五大塑料），已广泛应用于国防、航天、轻工、化工、石油、纺织、交通、汽车、医疗等领域，成为经济发展和人民生活不可缺少的新兴材料。

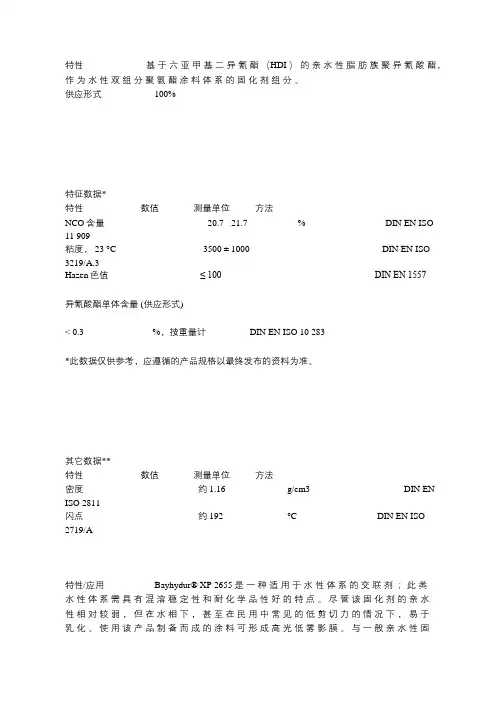

特性基于六亚甲基二异氰酯（HDI ）的亲水性脂肪族聚异氰酸酯，作为水性双组分聚氨酯涂料体系的固化剂组分。

供应形式 100%特征数据*特性数值测量单位方法NCO含量 20.7 - 21.7 % DIN EN ISO 11 909粘度， 23 °C 3500 ± 1000 DIN EN ISO 3219/A.3Hazen色值≤ 100 DIN EN 1557异氰酸酯单体含量 (供应形式)< 0.3 %，按重量计 DIN EN ISO 10 283*此数据仅供参考，应遵循的产品规格以最终发布的资料为准。

其它数据**特性数值测量单位方法密度约 1.16 g/cm3 DIN EN ISO 2811闪点约 192 °C DIN EN ISO 2719/A特性/应用 Bayhydur® XP 2655 是一种适用于水性体系的交联剂；此类水性体系需具有混溶稳定性和耐化学品性好的特点。

尽管该固化剂的亲水性相对较弱，但在水相下，甚至在民用中常见的低剪切力的情况下，易于乳化。

使用该产品制备而成的涂料可形成高光低雾影膜。

与一般亲水性固化剂相同，分散时粘度会上升，尤其是离子型亲水性多元醇分散体混合时，可以预先使用水稀释或添加少量有机共溶剂以控制粘度升高。

产品在水中的分散性受到有机共溶剂的影响。

使用高憎水型或高亲水型共溶剂如乙酸丁酯，二甲苯，丁基乙二醇乙酸酯，二甲基甲酰胺或N- 甲基吡咯烷酮时会形成粗分散体，可能导致漆膜浑浊。

使用例如丁酮，丙二醇甲醚醋酸酯，双丙甘醇二甲醚，丙二醇二乙酯或二元羧酸二酯的混合物会形成细小颗粒的分散体。

由于具有适中的亲水性和高官能度之间的平衡，使用Bayhydur® XP 2655 制备而成的水性双组分聚氨酯涂料具有快干、硬化快速的特点，形成的膜则具有最终硬度高和极佳的耐化学品性特点。

Bayhydur® XP 2655 也可用作水性多元醇（Bayhydrol® ）的交联助剂以及大部分中性的水性聚合物分散体（如聚氨酯、聚乙酸乙烯树脂、聚丙烯酸酯和合成橡胶分散体）的交联剂。

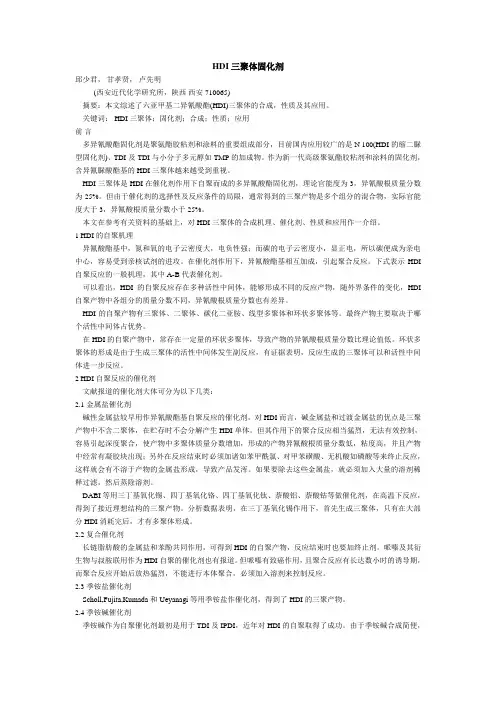

HDI三聚体固化剂邱少君，甘孝贤，卢先明(西安近代化学研究所，陕西西安 710065)摘要：本文综述了六亚甲基二异氰酸酯(HDI)三聚体的合成，性质及其应用。

关键词： HDI三聚体；固化剂；合成；性质；应用前言多异氰酸酯固化剂是聚氨酯胶粘剂和涂料的重要组成部分，目前国内应用较广的是N 100(HDI的缩二脲型固化剂)、TDI及TDI与小分子多元醇如TMP的加成物。

作为新一代高级聚氨酯胶粘剂和涂料的固化剂，含异氰脲酸酯基的HDI三聚体越来越受到重视。

HDI三聚体是HDI在催化剂作用下自聚而成的多异氰酸酯固化剂，理论官能度为3，异氰酸根质量分数为25%。

但由于催化剂的选择性及反应条件的局限，通常得到的三聚产物是多个组分的混合物，实际官能度大于3，异氰酸根质量分数小于25%。

本文在参考有关资料的基础上，对HDI三聚体的合成机理、催化剂、性质和应用作一介绍。

1 HDI的自聚机理异氰酸酯基中，氮和氧的电子云密度大，电负性强；而碳的电子云密度小，显正电，所以碳便成为亲电中心，容易受到亲核试剂的进攻。

在催化剂作用下，异氰酸酯基相互加成，引起聚合反应。

下式表示HDI 自聚反应的一般机理，其中A-B代表催化剂。

可以看出，HDI的自聚反应存在多种活性中间体，能够形成不同的反应产物，随外界条件的变化，HDI 自聚产物中各组分的质量分数不同，异氰酸根质量分数也有差异。

HDI的自聚产物有三聚体、二聚体、碳化二亚胺、线型多聚体和环状多聚体等。

最终产物主要取决于哪个活性中间体占优势。

在HDI的自聚产物中，常存在一定量的环状多聚体，导致产物的异氰酸根质量分数比理论值低。

环状多聚体的形成是由于生成三聚体的活性中间体发生副反应，有证据表明，反应生成的三聚体可以和活性中间体进一步反应。

2 HDI自聚反应的催化剂文献报道的催化剂大体可分为以下几类：2.1金属盐催化剂碱性金属盐较早用作异氰酸酯基自聚反应的催化剂，对HDI而言，碱金属盐和过渡金属盐的优点是三聚产物中不含二聚体，在贮存时不会分解产生HDI单体。

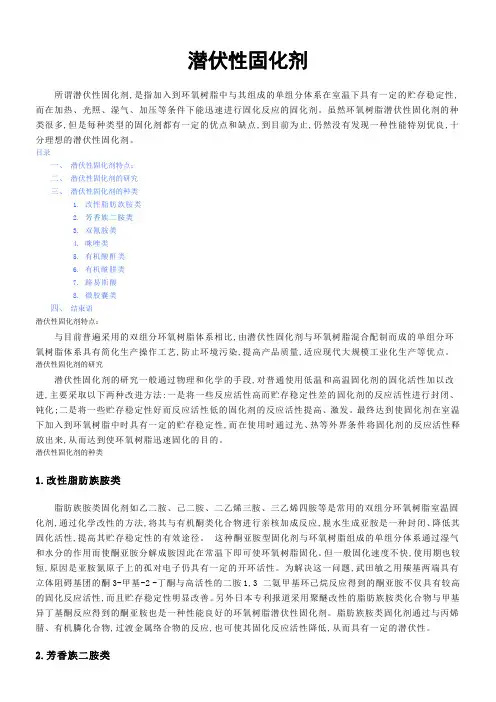

潜伏性固化剂所谓潜伏性固化剂,是指加入到环氧树脂中与其组成的单组分体系在室温下具有一定的贮存稳定性,而在加热、光照、湿气、加压等条件下能迅速进行固化反应的固化剂。

虽然环氧树脂潜伏性固化剂的种类很多,但是每种类型的固化剂都有一定的优点和缺点,到目前为止,仍然没有发现一种性能特别优良,十分理想的潜伏性固化剂。

目录一、潜伏性固化剂特点：二、潜伏性固化剂的研究三、潜伏性固化剂的种类1. 改性脂肪族胺类2. 芳香族二胺类3. 双氰胺类4. 咪唑类5. 有机酸酐类6. 有机酰肼类7. 路易斯酸8. 微胶囊类四、结束语潜伏性固化剂特点：与目前普遍采用的双组分环氧树脂体系相比,由潜伏性固化剂与环氧树脂混合配制而成的单组分环氧树脂体系具有简化生产操作工艺,防止环境污染,提高产品质量,适应现代大规模工业化生产等优点。

潜伏性固化剂的研究潜伏性固化剂的研究一般通过物理和化学的手段,对普通使用低温和高温固化剂的固化活性加以改进,主要采取以下两种改进方法:一是将一些反应活性高而贮存稳定性差的固化剂的反应活性进行封闭、钝化;二是将一些贮存稳定性好而反应活性低的固化剂的反应活性提高、激发。

最终达到使固化剂在室温下加入到环氧树脂中时具有一定的贮存稳定性,而在使用时通过光、热等外界条件将固化剂的反应活性释放出来,从而达到使环氧树脂迅速固化的目的。

潜伏性固化剂的种类1.改性脂肪族胺类脂肪族胺类固化剂如乙二胺、己二胺、二乙烯三胺、三乙烯四胺等是常用的双组分环氧树脂室温固化剂,通过化学改性的方法,将其与有机酮类化合物进行亲核加成反应,脱水生成亚胺是一种封闭、降低其固化活性,提高其贮存稳定性的有效途径。

这种酮亚胺型固化剂与环氧树脂组成的单组分体系通过湿气和水分的作用而使酮亚胺分解成胺因此在常温下即可使环氧树脂固化。

但一般固化速度不快,使用期也较短,原因是亚胺氮原子上的孤对电子仍具有一定的开环活性。

为解决这一问题,武田敏之用羰基两端具有立体阻碍基团的酮3-甲基-2 -丁酮与高活性的二胺1,3 二氨甲基环己烷反应得到的酮亚胺不仅具有较高的固化反应活性,而且贮存稳定性明显改善。

含有异氰脲酸酯基的HDI三聚体固化剂
邱少君;甘孝贤
【期刊名称】《涂料技术》
【年(卷),期】2000(000)004
【摘要】本文综述了六亚甲基二异氰酸酯（HDI）三聚体的合成及在涂料工业中的应用。

【总页数】4页(P18-20,39)
【作者】邱少君;甘孝贤
【作者单位】西安近代化学研究所，710065;西安近代化学研究所，710065【正文语种】中文
【中图分类】TQ633
【相关文献】
1.含有异氰脲酸酯基的环氧树脂包覆材料的性能 [J], 高潮;甘孝贤;邱少君;卢先明;高金霞
2.聚异氰脲酸酯泡沫塑料中三聚体含量测定的研究 [J], 周青;刘海蓉;曹欣;王景存
3.HDI基聚(氨酯-异氰脲酸酯)合成及性能研究 [J], 赖炎辰;刘长城;邱馨平;黄哲;李娟
4.异氰酸酯三聚体对聚异氰脲酸酯泡沫塑料的阻燃作用 [J], 许乾慰;洪涛;周志平;高建伍;薛亮
5.纳米二氧化硅增强异氰脲酸酯三聚体改性聚氨酯复合材料的研究 [J], 王士财;李宝霞;张晓东
因版权原因，仅展示原文概要，查看原文内容请购买。

潜伏性固化剂编辑本词条缺少名片图,补充相关内容使词条更完整,还能快速升级，赶紧来编辑吧!所谓潜伏性固化剂，是指加入到环氧树脂中与其组成的单组分体系在室温下具有一定的贮存稳定性,而在加热、光照、湿气、加压等条件下能迅速进行固化反应的固化剂。

虽然环氧树脂潜伏性固化剂的种类很多，但是每种类型的固化剂都有一定的优点和缺点，到目前为止，仍然没有发现一种性能特别优良，十分理想的潜伏性固化剂。

中文名潜伏性固化剂特点提高产品质量防止环境污染适应现代大规模工业化生产等优点。

目录1 潜伏性固化剂特点2 研究3 种类▪改性脂肪族胺类▪芳香族二胺类▪双氰胺类▪咪唑类▪有机酸酐类▪有机酰肼类▪路易斯酸▪微胶囊类4 结语潜伏性固化剂特点编辑与目前普遍采用的双组分环氧树脂体系相比，由潜伏性固化剂与环氧树脂混合配制而成的单组分环氧树脂体系具有简化生产操作工艺，防止环境污染，提高产品质量，适应现代大规模工业化生产等优点。

研究编辑潜伏性固化剂的研究一般通过物理和化学的手段，对普通使用低温和高温固化剂的固化活性加以改进，主要采取以下两种改进方法：一是将一些反应活性高而贮存稳定性差的固化剂的反应活性进行封闭、钝化；二是将一些贮存稳定性好而反应活性低的固化剂的反应活性提高、激发。

最终达到使固化剂在室温下加入到环氧树脂中时具有一定的贮存稳定性,而在使用时通过光、热等外界条件将固化剂的反应活性释放出来,从而达到使环氧树脂迅速固化的目的.种类编辑改性脂肪族胺类脂肪族胺类固化剂如乙二胺、己二胺、二乙烯三胺、三乙烯四胺等是常用的双组分环氧树脂室温固化剂，通过化学改性的方法，将其与有机酮类化合物进行亲核加成反应，脱水生成亚胺是一种封闭、降低其固化活性，提高其贮存稳定性的有效途径。

这种酮亚胺型固化剂与环氧树脂组成的单组分体系通过湿气和水分的作用而使酮亚胺分解成胺因此在常温下即可使环氧树脂固化.但一般固化速度不快，使用期也较短，原因是亚胺氮原子上的孤对电子仍具有一定的开环活性。
