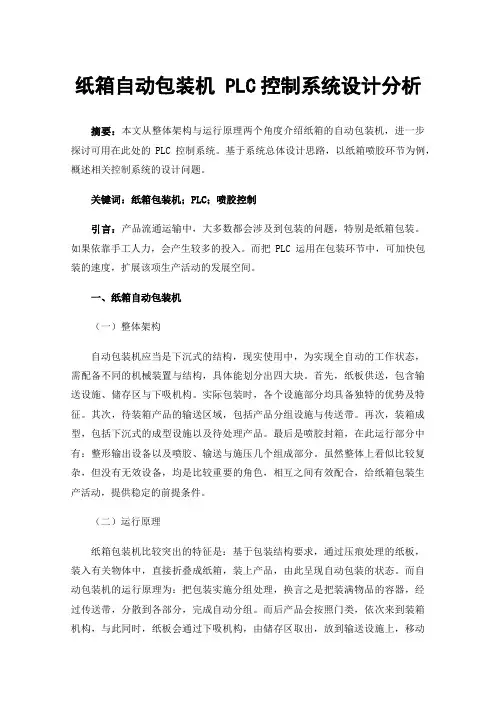

纸箱自动包装机 PLC控制系统设计分析摘要：本文从整体架构与运行原理两个角度介绍纸箱的自动包装机，进一步探讨可用在此处的PLC控制系统。
基于系统总体设计思路，以纸箱喷胶环节为例，概述相关控制系统的设计问题。
关键词：纸箱包装机；PLC；喷胶控制引言：产品流通运输中，大多数都会涉及到包装的问题，特别是纸箱包装。
如果依靠手工人力，会产生较多的投入。
而把PLC运用在包装环节中，可加快包装的速度，扩展该项生产活动的发展空间。
一、纸箱自动包装机（一）整体架构自动包装机应当是下沉式的结构，现实使用中，为实现全自动的工作状态，需配备不同的机械装置与结构，具体能划分出四大块。
首先，纸板供送，包含输送设施、储存区与下吸机构。
实际包装时，各个设施部分均具备独特的优势及特征。
其次，待装箱产品的输送区域，包括产品分组设施与传送带。
再次，装箱成型，包括下沉式的成型设施以及待处理产品。
最后是喷胶封箱，在此运行部分中有：整形输出设备以及喷胶、输送与施压几个组成部分。
虽然整体上看似比较复杂，但没有无效设备，均是比较重要的角色，相互之间有效配合，给纸箱包装生产活动，提供稳定的前提条件。
（二）运行原理纸箱包装机比较突出的特征是：基于包装结构要求，通过压痕处理的纸板，装入有关物体中，直接折叠成纸箱，装上产品，由此呈现自动包装的状态。
而自动包装机的运行原理为：把包装实施分组处理，换言之是把装满物品的容器，经过传送带，分散到各部分，完成自动分组。
而后产品会按照门类，依次来到装箱机构，与此同时，纸板会通过下吸机构，由储存区取出，放到输送设施上，移动至装箱环节。
通过上述运行步骤，提升操作的效率，整形输入，最终的封箱处理同样要保持适度，满足生产程序标准，以此确保纸箱处理质量[1]。
二、纸箱自动包装机PLC控制系统（一）设计思路装配在纸箱自动包装机上的PLC控制系统，需要按照待处理产品的既定工艺程序，对各个运行模块实施协调管理。
控制系统应当完成的工作事项为供应纸板、输送产品、装箱成型以及封箱等，参与到各环节之中。
基于plc的自动装箱机控制系统的设计1 前言1.1 自动装箱机的发展概况在现代自动包装流水线中，装箱机是整个流水线系统运行的重要部分。
装箱机是一种将没有包装的产品或者小包装的产品经过按照一定的方式排列、计数半自动或者自动装入包装容器，目前，国内生产的自动装箱机可以对盒类产品、玻璃瓶、塑料瓶、异形瓶、塑料桶、金装的一种设备。
1.1.1 国内发展现状目前，国内生产的自动装箱机可以对盒类产品、瓶类、枕形袋等产品进行包装。
首先是箱子成型，在操作过程中，拾取未成型的纸箱一侧，拉动这一侧将纸箱成四方形，将纸箱的底部折边并粘贴好，纸箱就成型了，然后将产品按照规定计数排列，并填充到箱内，最后将箱子封口并输送到下一条生产线。
对于软包装产品的装箱一般采用箱子成型和物料收集和填充同时进行的方式，这样可以有效提高装箱的速度。
而瓶子、易拉罐等刚性产品经过排列计数，由自动装箱机的抓手按夹紧产品后送入入包装容器内。
装箱完成后，对有特殊要求的产品包装还配备了封箱和捆扎等辅助功能，自动进行封箱和捆扎。
我国自动装箱机制造业起步较晚。
目前，国内生产制造装箱机的企业较少。
最近几年，随着科技的发展和创新，国产自动装箱机在产品结构、装箱效率和技术创新方面取得了较大的发展。
比如，我国江西德赛特包装机械设备有限公司研发成功的多功能全自动装箱机的多项性能指标都达到了国际先进水平。
这项多功能自动装箱机适用于各种规格，多种形状多种类型的瓶类产品的包装。
该装箱机的特点是可以根据装箱的要求，将产品自动分道并按要求排列。
在控制方面，它采用伺服系统，因此定位准确可靠、动作稳定，可以自动完成瓶子的抓取、提升、移动、下降等装箱动作，对于有分区的纸箱，抓瓶器还可以将瓶子自动抓取放进纸箱的分区内。
该设备较传统装箱机的优越性体现在：（1）由PLC控制，采用伺服驱动器和变频器，启动和停止均缓慢平稳；（2）切换到一个不同的瓶型，只需要更换抓瓶器；（3）用变频器对装箱的速度进行无级调速，能有效契合工厂流水线的生产速度。
摘要可编程控制器(PLC)作为控制系统的核心装置，功能强大、性能稳定可靠。
在现代工业自动化生产中得到了广泛的应用。
取得了理想的控制效果。
本论文以长春佳鸣机械制造有限公司与我们合作开发的高速全自动卷纸包装机控制系统为背景，理论与实践相结合，详细阐述了集PLC技术，变频器技术，光电感应技术，通信技术于一体的先进控制技术在该包装机控制系统中的应用。
论文主要内容如下:1.概述了可编程控制器PLC的现状及其在包装机械上应用的可能性和前景。
2.通过对卷纸包装机生产工艺流程的了解，统计其输入输出1/O点，然后进行PLC选型，硬件组态的设计。
3.详细分析了包装纸放卷过程中的受力(尤其是张力)情况，并建立了数学模型，利用自适应控制原理实现了送料过程中的张力控制。
4.在卷纸包装机中，卷纸和包装纸要求能同时到达工位1，这就产生了送料过程中的同步控制问题，在同步控制中，我们在卷纸供送系统的驱动轴上安装一个半圆形金属片，在侧面装上接近开关探头，通过判断每次光电传感器检测到色标时接近开关的输出状态，就能知道包装纸供送系统是滞后还是超前于卷纸供送系统，从而使伺服电机正、反转或不动，实现了送料过程中的同步控制。
5.卷纸的包装是一个典型的顺序控制，因此我们利用一个移位寄存器，使工艺盘的每一个V形槽对应一个二进制位，通过移位寄存器的移动，实现了包装过程的程序控制。
6.利用Siemens公司的编程软件Step7、监控组态软件WinCC及其通信功能设计了包装过程梯形图、STL语句及PLC通信网络，以完成数据的采集并控制输出设备安全、高速、高效地运行，实现了该包装过程的监视功能。
经过我们的努力，卷纸包装机控制系统的设计已经完成。
并且经过了严格的测试，在实验室的模拟运行中，取得了良好的控制效果。
使该机无论从功能上还是效率上都获得了质的提高，基本达到了九十年代末期国际先进水平，较好地实现了厂方提出的控制要求。
关键词:包装机；PLC；张力控制；自适应控制；同步控制；WinCC；Step7ABSTRACTThis thesis mainly discussed the design of control system of roll packing.As the kermel device control system, PLC is widely used in modern industrial production and do well in this field. This thesis takes the control system of the high-speed full-automatic roll packingmachine that was developed by ChangChunTaming Machine Manufacturing LimitedCompany along with us as a background. We apply the advanced control technique in the packing machine control system such as the technique of PLC, the inverter technique, light electricity technique and so on. By using these techniques, we realized tension control, Synchronous control in transmitting process and packing process program control. To complete the data of collecting and control the output equmeats to work safely, high speed and efficiently, we designed the PLC correspondence network by using the WinCC, a supervise control and configuration software of the company of Siemens, and its communication function, to realize the surveillance function of the packing process.The machine got the exaltation of the quality whether the function or the efficiency, basically came to the international advanced level in the late of 90's, realized well the control request that the company put forward. This control system is well running in the lab.Key words: Packing machine; PLC; tension control; self-adaptive Control; Synchronous control; WinCC; Step7目录摘要 (I)ABSTRACT ................................................................................................................. I I 第一章绪论 . (1)1.1可编程控制技术的现状 (1)1.2可编程控制技术的发展趋势 (1)1.3 PLC与其它工业控制系统的比较 (3)1.3.1 PLC与继电器控制系统的比较 (4)1.3.2 PLC与单片机控制系统比较 (5)1.3.3 PLC与计算机控制系统的比较 (5)1.3.4 PLC与集散型控制系统的比较 (6)1.4卷纸包装机产生的背景及意义 (6)1.5 PLC在包装机械上应用的可能性和前景 (6)1.6项目研究的主要内容 (7)1.7论文的安排 (8)第一章绪论1.1可编程控制技术的现状可编程控制器(Programmable Logical Controller)简称PC或PLC，是60年代末发明的工业控制器件，是美国数字公司(DEC)为美国通用公司((GM)研制开发并成功应用于汽车生产线上，可编程控制器自此诞生。

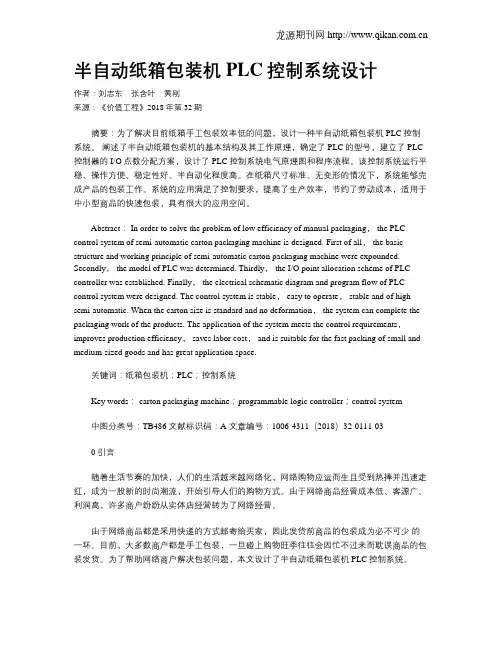

半自动纸箱包装机PLC控制系统设计作者：刘志东张含叶黄刚来源：《价值工程》2018年第32期摘要：为了解决目前纸箱手工包装效率低的问题，设计一种半自动纸箱包装机PLC控制系统。
阐述了半自动纸箱包装机的基本结构及其工作原理，确定了PLC的型号，建立了PLC 控制器的I/O点数分配方案，设计了PLC控制系统电气原理图和程序流程。
该控制系统运行平稳、操作方便、稳定性好、半自动化程度高。
在纸箱尺寸标准、无变形的情况下，系统能够完成产品的包装工作。
系统的应用满足了控制要求，提高了生产效率，节约了劳动成本，适用于中小型商品的快速包装，具有很大的应用空间。
Abstract： In order to solve the problem of low efficiency of manual packaging， the PLC control system of semi-automatic carton packaging machine is designed. First of all， the basic structure and working principle of semi-automatic carton packaging machine were expounded. Secondly， the model of PLC was determined. Thirdly， the I/O point allocation scheme of PLC controller was established. Finally， the electrical schematic diagram and program flow of PLC control system were designed. The control system is stable， easy to operate， stable and of high semi-automatic. When the carton size is standard and no deformation， the system can complete the packaging work of the products. The application of the system meets the control requirements，improves production efficiency， saves labor cost， and is suitable for the fast packing of small and medium-sized goods and has great application space.关键词：纸箱包装机；PLC；控制系统Key words： carton packaging machine；programmable logic controller；control system中图分类号：TB486 文献标识码：A 文章编号：1006-4311（2018）32-0111-030 引言随着生活节奏的加快，人们的生活越来越网络化，网络购物应运而生且受到热捧并迅速走红，成为一股新的时尚潮流，开始引导人们的购物方式。
纸箱包装机PLC喷胶控制系统设计摘要：基于plc的喷胶控制系统，适合工业现场的应用要求，可根据纸箱规格形式的不同，灵活地调整胶体的喷射长度、喷射方式及喷射时间，实现喷点、喷条或喷雾等多种出胶形式。
关键词：纸箱包装机 plc 喷胶控制系统一、plc控制喷胶系统（一）系统硬件构成从喷胶的加工工艺特性与性价比的角度，综合比较了plc、单片机及工控机的控制特点，选用日本三菱（mitsubishi）公司的fx1n-40mr plc作为控制器，实现点喷胶系统现场数据的采集、转换及控制功能。
三菱fx1n-40mr plc具有结构紧凑，通用性强，配制灵活等特点，既可以作为单独的plc控制机，在单一平台上实现高速离散控制和复杂过程控制；也可以作为i/o子站，通过现场总线与多台plc组成分布式的大型控制系统，实现生产线的批量化操作控制。
文中的点喷胶控制系统应用于纸箱的粘合，要求能够在一个纸箱的三个受胶面上（两个侧面和一个顶面）实现准确的连续喷胶和间断喷胶，plc控制系统所需要使用的输入点包括激活喷胶的输入点、机器已经准备运行的输入点、加热和压缩空气已足够的输入点以及检测门被打开和急停被按下的检测输入点。
系统所需要使用的输出点包括控制顶喷胶和侧喷胶气阀开关用的输出点、控制顶喷胶马达离合器的接合或分离的输出点、在机器运行中加热降温或压缩空气的气压不足需要停机的输出点和在机器运行中门被意外打开或急停被按下需要停机的输出点。
（二）系统软件设计plc为周期扫描工作方式，在每一个扫描周期内该主程序均被执行，而顶喷胶控制模块、侧喷胶控制模块、空气压力与加热检测模块、紧急停止与安全门开关检测模块等则设计为子程序供调用。
plc一个扫描周期包括三个阶段，依次为输入扫描、程序执行和输出刷新。
首先按下设备启动按钮，空气压缩机和熔胶系统工作，通过空气压力继电器和温控器检测工作温度和压力，当这两个参数达到设定值时，空气压力继电器和温控器的常开触点闭合，喷胶工作的初始条件完成，否则易出现不喷胶或溢出而非喷射的现象。
基于PLC的全自动包装机系统设计设计全自动包装机系统是一种能够自动完成包装过程的设备，它能够将产品包装成符合要求的包装形式，并且能够在高速、高效的情况下进行工作。
PLC（可编程逻辑控制器）是一种常用于自动化控制系统的控制设备，它能够根据预设的程序准确地控制和监控设备的运行。
本文将基于PLC的全自动包装机系统进行设计，具体包括系统的硬件设计和软件设计两个方面。
硬件设计：1.传感器选择：包装机系统通常需要使用不同类型的传感器来检测物料的位置、重量、形状等信息。
根据具体的包装要求，选择合适的传感器，如光电传感器、压力传感器和温度传感器等。
2.执行器选择：包装机系统需要使用不同类型的执行器来完成各种工作，如电动机控制输送带运行，气缸控制夹紧装置等。
根据具体的工作要求，选择合适的执行器，并考虑到其控制方式与PLC的兼容性。
3.通信接口设计：考虑到实时监控和数据采集的需要，包装机系统需要与上位机或其他设备进行通信。
选择合适的通信接口，如以太网接口或串口接口等，确保系统能够实现与其他设备的数据交换。
4.安全设计：在设计过程中，必须考虑到系统的安全性，采取相应的安全措施，如急停按钮、安全门、光幕等，以保障人员和设备的安全。
软件设计：1.确定控制逻辑：在软件设计过程中，首先需要根据包装过程的要求，确定控制逻辑。
根据工作流程，将整个包装过程分解为不同的步骤，考虑到步骤之间的先后关系和依赖关系，逐步建立控制逻辑。
2.编写程序：根据确定的控制逻辑，使用PLC编程软件，编写程序来实现对各个执行器的控制和监控功能。
程序需要包括逻辑控制语句、运算和判断语句等，以确保系统能够按照要求进行工作。
3.监控界面设计：为了方便操作和监控系统的运行状态，可以设计一个监控界面。
通过该界面，操作人员可以实时监控运行状态、设备参数和报警信息等，并进行必要的调整和干预。
4.故障排除和调试：在软件设计完成后，需要对系统进行测试、排除故障和调试。
确保系统能够正常运行，并对程序的性能进行优化和改进。
目录中文摘要 (1)英文摘要 (2)1 绪论 (3)1.1 造纸机控制系统设计目的与意义 (3)1.2 造纸机控制系统的研究现状 (3)1.3 本文的主要内容 (4)2 造纸机控制系统 (5)2.1 造纸机控制系统要求 (5)2.2 造纸机控制系统的方案 (6)3 控制系统的硬件电路设计 (7)3.1 硬件系统组成 (7)3.1.1 硬件电路主要器件 (7)3.1.2 硬件电路的工作原理 (8)3.2系统硬件原理图 (12)3.2.1系统电机部分原理图 (12)3.2.2 PLC与变频器连接的硬件电路 (14)3.2.3 PLC的模块电路 (17)4 系统软件设计 (21)4.1 系统软件设计的介绍 (21)4.1.1 Step7软件内容 (21)4.1.2 添加通讯适配器 (21)4.2 系统硬件组态与软件编程 (22)4.2.1 系统硬件组态 (22)4.2.2 软件流程图 (22)4.2.3 PLC的软件编程 (23)结论 (26)谢辞 (27)参考文献 (28)附录1：系统控制原理图 (29)附录2：PLC原理图 (30)基于PLC的造纸机控制系统的设计摘要：造纸业是与社会文明和经济发展息息相关的基础原材料产业,目前国内造纸业自动化水平与国外存在着一定差距，因此造纸系统的设计对造纸业来说至关重要。
本文设计了一套基于PLC的造纸机控制系统，系统以S7-300 PLC作为控制核心，以ABB变频器作为驱动单元，三相交流电机作为执行单元,由PLC通过Profibus-DP网络与变频器之间的通信完成各传动点的启动、停止、加速、减速、紧纸等操作。
论文介绍了国内外造纸行业的发展历程，根据造纸机的控制要求确定了系统的控制方案；设计了控制系统的硬件电路图，介绍了其工作原理，并进行了元器件的选型；基于编程软件Step7完成了系统的硬件组态以及控制程序的编写。
本文设计的基于PLC的造纸机控制系统，结构简单，成本低，控制方便。
电气工程论文：基于PLC的自动封箱机系统设计摘要随着包装机械相关技术的发展，自动包装机也得到了迅速的发展。
光，电，气，磁等，需要用于产品密封过程。
机械化和自动化是非常重要的。
使用机器后，不仅提高了生产效率，而且大大降低了生产和运输成本，这是大规模生产所必需的。
中型全自动封箱机是一种封箱设备。
根据市场上中型纸箱的包装设计要求。
它的使用可以减少纸箱的包装工作时间，对促进封箱行业的发展具有重要的意义和作用。
结合国内外先进技术和市场需求开发的全自动纸箱包装机适用于中型纸箱的密封。
设备主要有机械结构和控制系统两部分。
纸箱封口机正常可靠运行的关键是各部件的正确合理协调。
本文对每一部分作了简要介绍。
关键词：PLC；自动封箱机；工艺流程前言改革开放40年来，人民精神世界不断丰富，对物质生活的要求越来越高，促进了商品市场的蓬勃发展。
在生产和销售过程中，包装是必不可少的一步。
因此，为了应对货币和商业化社会这一时代的效率，对商品的包装技术提出了越来越高的要求。
在商品包装领域，纸箱包装和封口占绝大多数，因此自动封口机应运而生。
同时，由于工业生产技术的不断改进和自动化设备的快速发展，特别是随着自动化控制技术在工业生产中的大规模应用，生产效率和产品质量都有了很大的提高。
如上所述，货物的包装和密封是现代工业生产中必不可少的一步。
然而，如果人工完成这一步，不仅会使工人感到无聊，而且不能保证包装的效率和质量，特别是在人口和利润正在消失的中国，这将大大降低劳动生产率，增加生产成本，这与现代化工的生产是不一致的。
然而，如果将自动控制系统应用于商品的包装和密封，手工生产带来的许多不利后果就可以很好地解决。
自动封箱机就是为了解决这个问题。
它主要使用胶带密封纸箱。
能完成大小写的密封动作。
它可以在单机上操作，也可以与工业生产线一起使用，主要用于小商品包装领域。
目前，包装封口机的竞争日益激烈，这使得封口机发展迅速。
同时，封口机的应用越来越广泛，推动封口机向多功能，高效，高精度动作，智能控制方向发展。
纸箱自动包装机PLC控制系统设计林光濂【摘要】纸箱自动包装机是纸箱包装的重要设备,在信息技术与自动化技术快速发展的现代社会PLC技术已经被运用到纸箱自动包装机上,纸箱自动包装PLC控制系统的设计需要选择PLC技术,分配I/O地址以及进行外部接线安排。
现文章主要针对纸箱自动包装机PLC控制系统设计进行研究,并且以纸箱自动包装喷胶PLC控制系统为例进行具体的分析。
【期刊名称】《电子技术与软件工程》【年(卷),期】2017(000)021【总页数】2页(P120-121)【关键词】纸箱自动包装 PLC控制系统系统设计【作者】林光濂【作者单位】江门市科业电器制造有限公司,广东省江门市529000【正文语种】中文【中图分类】TP273在现代商业生产流通领域中产品的流通与运输都离不开包装。
在众多包装形式中纸箱包装的应用最为广泛。
纸箱自动包装机PLC控制系统设计可以弥补传统纸箱自动包装的缺陷，使得纸箱自动包装更加高效。
纸箱自动包装机最大的特征就是按照包装结构形式需求，经过压痕的纸板在进行物品包装的时候自动折叠成为纸箱来进行物品的装载，进而实现纸箱包装的效果。
纸箱自动包装机的设备结构主要由纸板供给、待装箱产品输送、取纸箱板、纸板传送、纸箱折叠成型、喷胶、封箱粘合等构成。
其中，纸箱板供给部分由纸箱板储存库、纸箱板等待工位、纸箱板水平输送、纸箱板供给副托叉等，以完成对纸箱自动包装机的纸箱板供应，以满足纸箱自动包装机对纸箱板的不间断供应需求，使得纸箱板的供应更加顺畅。
待装箱产品输送分为两个部分，其中一部分是变频调速控制电机运行速度，使得包装线上的待装箱产品可以根据系统设计规律来进行输送，其中的缺货检测保证待装箱产品的连续供应。
另外一部分是包装机的主驱动通过机械传送，按照主机运行的节奏来进行传输待装箱产品。
取纸箱板是通过包装机伺服点击驱动，通过从动的方式来与主驱动进行同步工作，带有两组吸盘，两组吸盘交替取纸板，从而可以提升取纸板的效率。
基于PLC高速全自动包装机的控制系统设计(程序及图纸)摘要卫生卷纸是人们生活中的必须品，随着人们对纸质品用量的增加，对卫生纸的需求也越来越大，且对卫生纸的安全性，方便性要求也越来越高。
为使包装出的物品整齐、美观并具有良好的包装质量，研制高速、高效、高质、经济的新型包装机是市场的迫切需求。
本设计以高速全自动卷纸包装机控制系统作背景，同时结合理论和实践，细致地记述了：光电感应技术、PLC技术、通信技术于一体的先进控制技术在这款包装机控制系统中的应用。
本设计主要内容如下：1.记述了可编程控制器PLC的现况和它在包装机械上应用的可行性与前景。
2.基于对卷纸包装机生产工艺流程的认识，计算其输入输出I/O 点，然后对PLC选型，硬件组态的设计。
3.包装纸包装过程中的同步控制问题。
4.利用Siemens公司的编程软件Step7、和通信功能设计了包装过程梯形图、PLC通信网络及STR语句，用来实现数据的采集与控制输出设备的高速、高效、安全地运行。
经过我们的努力，卷纸包装机控制系统的设计已经完成。
并且经过了严格的测试，在实验室的模拟运行中，取得了良好的控制效果。
使该机无论从功能上还是效率上都获得了质的提高，较好地实现了控制要求。
关键词：PLC 包装机同步控制 Step7AbstractA roll of toilet paper is people's life must, with the increasing of the amount of paper products, the demand of toilet paper is also more and more big and the safety of toilet paper, convenience are increasingly high requirements. In order to make the goods neat, beautiful and have good packaging quality, the new packaging machine with high efficiency, high efficiency, high quality and economy is the urgent need of the market.The design of high-speed automatic roll paper packaging machine control system as the background, combined with theory and practice, carefully Chronicles photoelectric sensor technology, PLC technology and communications technology in one of the advanced control technology in this packaging machine control system application.The main contents of this design are as follows: 1. the present situation of the programmable controller PLC and its feasibility and prospect in the application of packaging machinery. 2. based on the recognition of the production process flow of the paper packaging machine, calculate the input and output I/O points, and then select the PLC, hardware configuration design. 3. Synchronization control in the process of packaging paper packaging. 4. Use Siemens STEP7 programming software, and the communication function design the packaging process ladder diagram, PLC communication network and STR statement, used to implement data acquisition and control output device of high speed, high efficiency and safe operation.After our efforts, the design of the control system of the paper packaging machine has been completed.. And after a rigorous test, in the laboratory simulation, achieved good control results. The machine was to improve the quality of both the function and efficiency, achieve better control of the request.Keywords：PLC Packing machine Synchronous control Step7目录1 绪论................................................ 错误!未定义书签。
纸板造纸机PLC控制系统设计1 引言目前，我国造纸行业的控制系统主要采用集散控制系统(dcs)，控制器和现场设备之间靠大量的i/o电缆连接，不仅增加成本，而且降低了系统的可靠性。
控制系统传送4～20ma信号，并以此监控现场设备，这样，由于控制器获得的信息量有限，现场级设备的在线故障诊断、报警、记录功能比较弱；另一方面也很难完成现场设备的动态监控、远程参数设定、修改等功能，造成造纸控制系统的信息集成能力不强和可维护性较差，影响工厂的生产效率，并给生产管理带来诸多不便。
随着计算机网络技术的发展，串行现场总线通信技术已深入到自动控制的各个领域。
应用这项技术可以将可编程序控制器、交直流驱动器、监控计算机、远程i/o及智能传感器等连接起来，实现分布式计算机控制，可提高检测和控制的精度，改善系统的动态响应速度，提高系统的安全性，因而建立基于现场总线的纸机控制系统成为解决这一问题的有效途径。
profibus过程现场总线是一种全数字化的、串行、双向传输、多分支结构的通信网络，用于工厂/车间仪表和控制设备的局域网。
profibus-dp是profibus过程现场总线协议的工厂自动化控制子集。
因此其在纸机控制系统中的应用，将大大减少布线工作量与电缆投资，避免信号干扰，使系统更可靠，操作更简便，监控更直观。
正是基于上述原因，山东中茂圣源纸浆有限公司纸板纸机项目工程中采用了profibus-dp现产总线技术，实现了该机组的通信及分布式控制，取得了良好的效果。
2 纸板造纸工艺分析图1所示的纸板造纸机示意图中，可以看到该纸机是一种由多台设备组成的联动机。
湿部包括浆料流送设备、网部和压榨部；干部包括干燥部、切纸机和理纸机。
具有适合抄纸性能的浆料进入造纸机的浆料流送设备，经浆流分布器和流浆箱的分布和匀整以后，均匀而稳定的流送到运动着的成形网的网面上。
浆流在网部逐渐地过滤、脱水，形成连续的湿的纸幅。
当湿纸幅脱水到一定干度，便可以从网面剥离，送至压榨部继续脱水。
基于PLC的自动纸箱包装机的控制系统设计
基于PLC的自动纸箱包装机的控制系统设计
□何捃恺闫娟郑铂金贾茜伟
【摘要】【内容摘要】纸箱包装广泛的应用于人们的日程生活中，但随着PLC 技术的发展，可以方便地实现纸箱包装的自动化流程，本文设计了一款基于PLC的自动纸箱包装机，由PLC作为主控单元，自动完成纸箱胚体的传送、成型、喷胶、翻折及装箱等一系列的商品自动包装动作，实现了一个较为成熟的控制系统。
【期刊名称】产业与科技论坛
【年(卷),期】2019(018)013
【总页数】2
【关键词】【关键词】PLC控制系统；纸箱包装机械；系统设计
【基金项目】本文为上海工程技术大学市级大学生创新训练项目(编号：CS1801011)研究成果。
一、自动纸箱包装机的发展现状
随着商品经济及市场经济的逐步繁荣，物品需求量越来越大，产品包装得到快速发展，这就需要一种能够具有高效率的包装技术，所以自动纸箱包装技术应运而生。
自动纸箱包装机械指的是能够进行自动化的开箱工作、纸箱成形工作以及纸箱下底的折叶折曲工作的机械。
它能够进行箱板的打开工作，并且还能实现胶带的粘贴工作，实现箱板的密封，它是纸箱生产自动化作业流水线上不可或缺的一部分。
而纸箱包装在包装行业中占据着重要位置，在当代社会已得到广泛的应用和发展。
基于此，本文研究了基于PLC的纸箱自动包装机，提出了一整套基于PLC技术完成箱胚分拣、纸箱成型、喷胶、商品包装等完整的自。
